Как сделать лестницу из металла на второй этаж своими руками

Хотите сами изготовить железную лестницу на второй этаж дома? Необходимо знать основные правила и технику сварки металла. В этой статье вы найдете подробную инструкцию по изготовлению лестницы из металла на второй этаж своими руками.

Содержание

• 1 1 Выбор оптимального варианта
• 2 2 Прямые металлические лестницы
• 3 3 Особенности монтажных работ
• 4 4 Винтовая конструкция для небольших помещений
• 5 5 Советы по установке винтовой лестницы
• 6 Классификация
• 7 Типы лестничных конструкций
• 8 Руководство по сборке самодельной маршевой лестницы из металла
• 9 Рекомендации профессионалов
• 10 Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

Лестницы на второй этаж, изготовленные из металла, получаются прочными, долговечными, но одновременно легкими, ажурными и хорошо вписываются в интерьер дома. Они могут иметь любые цветовые решения, размеры площадки, ступенек, существует большое разнообразие форм, конструкций, что в сочетании с различными материалами помогает реализовывать всевозможные дизайнерские задачи.

На металл приходятся основные нагрузки, но его высокие эксплуатационные характеристики позволяют успешно выдерживать внешние воздействия, с ним легко работать, поэтому лестница может быть полностью изготовлена своими руками. Занимая меньшую площадь, она разделяет пространство между помещениями на первом этаже и на верхнем уровне.

1 Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

• Рекомендуемая ширина для лестницы в доме составляет 900 см.
• Высота ступенек 16–21 см.
• Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
• Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
• Перила должны выдерживать боковые усилия в 100 кг.
• Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

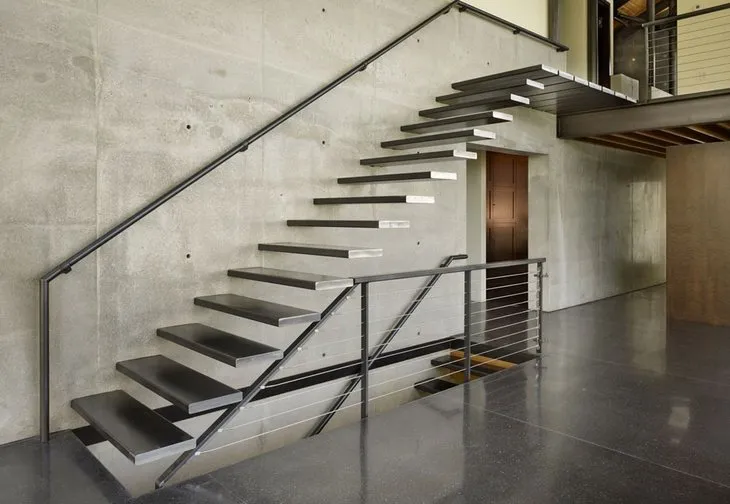

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

• сварочный аппарат с маской и рукавицами;
• болгарку с дисками по металлу для зачистки поверхностей;
• дрель с набором сверл;
• устойчивый железный стол;
• тиски, струбцины;
• рулетку, угольник, карандаш.

А также такие материалы, как:

• металлический профиль, уголки;
• дерево для отделки ступеней;
• уайт-спирит, грунтовку, краску.

2 Прямые металлические лестницы

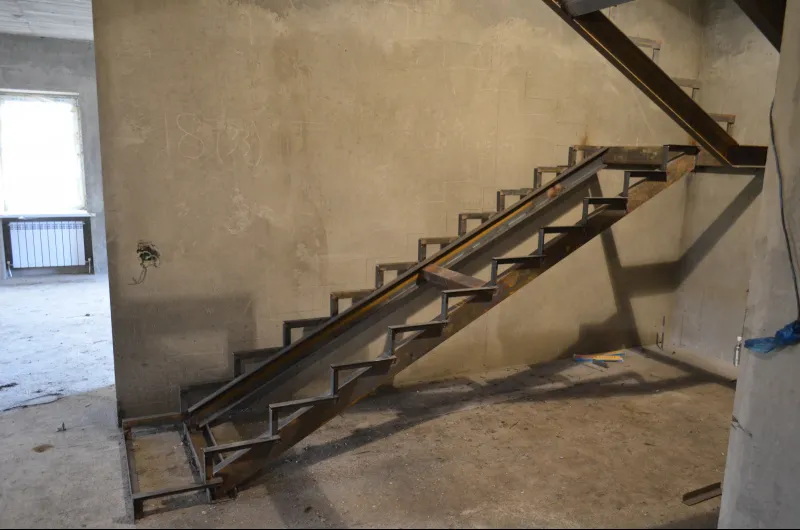

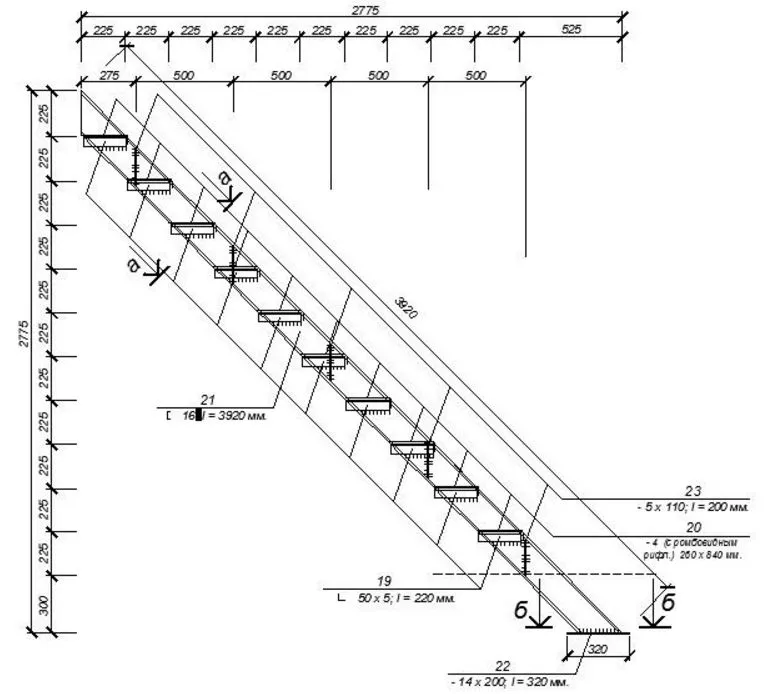

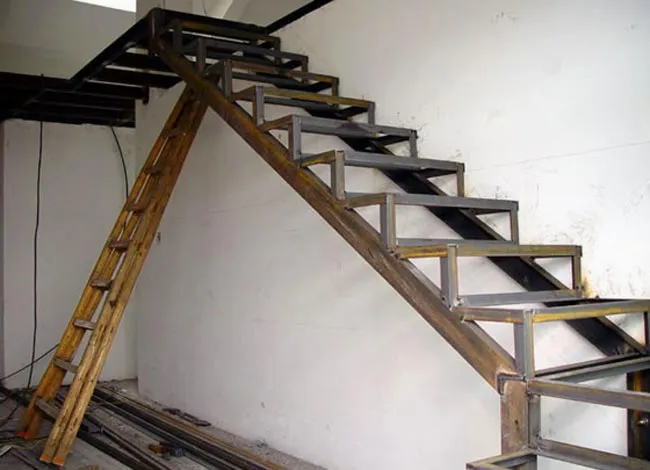

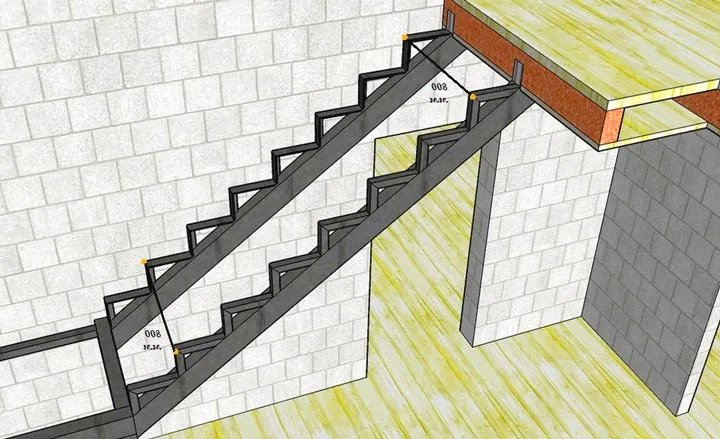

Самый простой в изготовлении – прямой лестничный марш (на косоурах). Косоур – наклонная балка, служащая основой для крепления остальных элементов. На начальном этапе, чтобы исключить возможные ошибки, следует подготовить чертежи и освоить сварочный аппарат инверторного типа, который более удобен в обращении.

Металлический каркас собирается следующим образом:

• Швеллер, составляющий основу будущего марша, устанавливают на ребро.
• Из арматуры, уголка нарезают кобылки, опоры под ступеньки, к ним приваривают кронштейны.
• Используя заранее нанесенную разметку, с помощью сварки их крепят к швеллеру, но перед этим приложив два профиля друг к другу, проверяют соответствие отметок. Они должны совпадать.
• Устанавливают стойки ограждения – перила. Если необходимо, то для увеличения их жесткости монтируют дополнительные опоры.
• Из уголка нарезают перемычки, с помощью которых два швеллера соединяют между собой.
• После сборки всех элементов лестничный марш устанавливают на место.
• В завершении стыки зачищают и покрывают грунтовкой.

На этом сварная железная конструкция готова и можно изготавливать ступени. Для этих целей подойдет рифленый или обычный листовой прокат, но если лестница располагается внутри дома, то лучше обратить внимание на такие отделочные материалы, как дерево, искусственный, натуральный камень.

Подготовив деревянные планки (размеры заготовок подбирают произвольно, исходя из имеющегося расстояния между балками), их фиксируют при помощи саморезов или используют болтовые соединения. В последнем случае для облегчения процесса на дереве и швеллере наносят необходимую разметку и подготавливают соответствующие отверстия.

3 Особенности монтажных работ

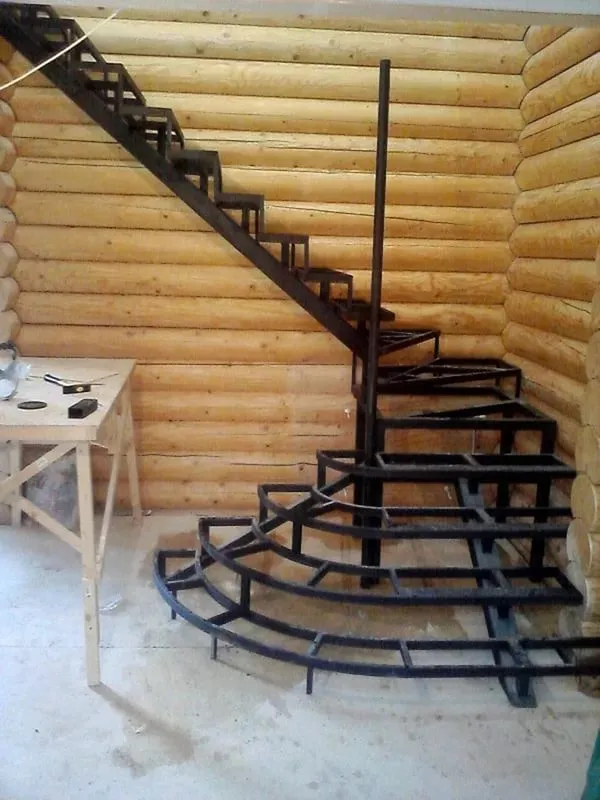

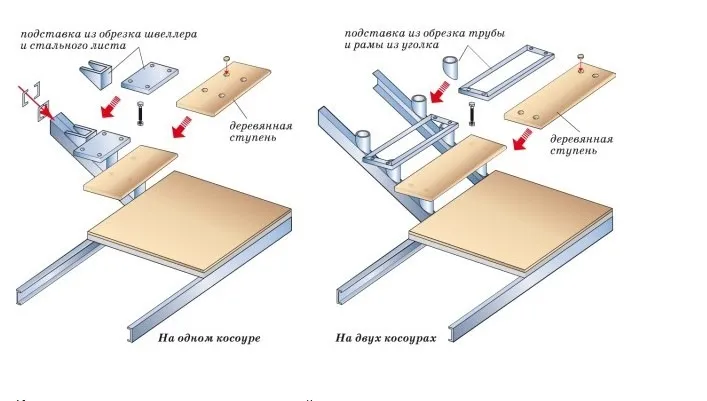

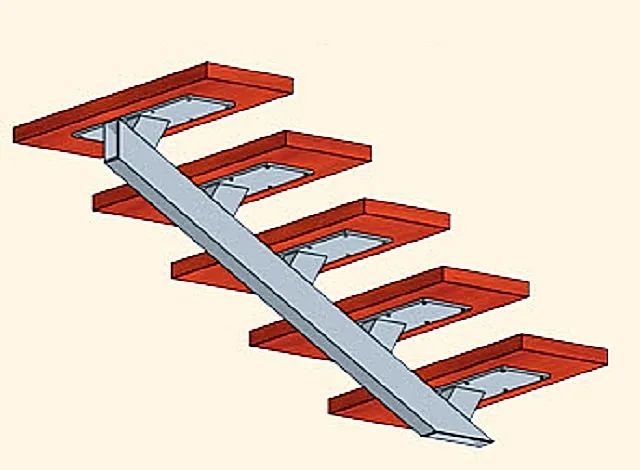

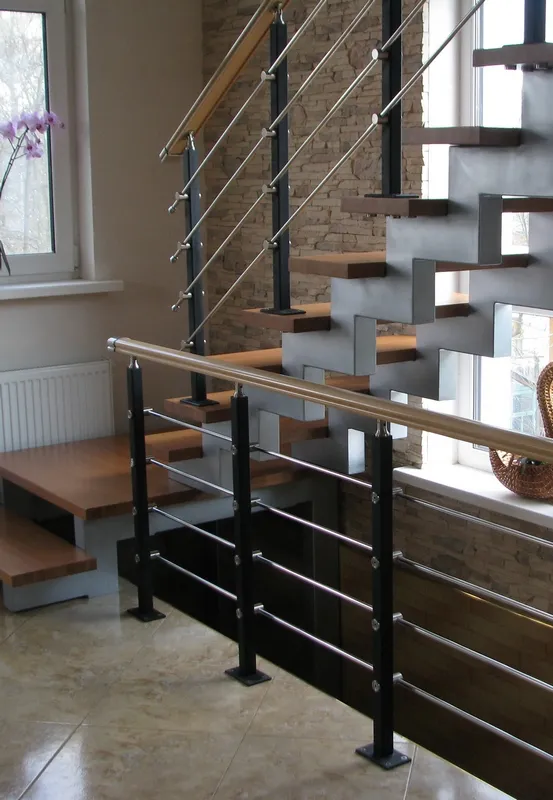

Наибольшее распространение получили марши с одним центральным косоуром и с двумя боковыми. Обычно в качестве основного опорного элемента выступает швеллер или профильная труба. К установке конструкции предлагают следующие требования.

Балки должны быть надежно и устойчиво закреплены. Это касается точности подгонки их края к полу, перекрытию верхнего этажа. Чтобы снизить вероятность образования перекосов, в местах прилегания устанавливают специальные пяты из металла и, зафиксировав их анкерными болтами, после приваривают балки.

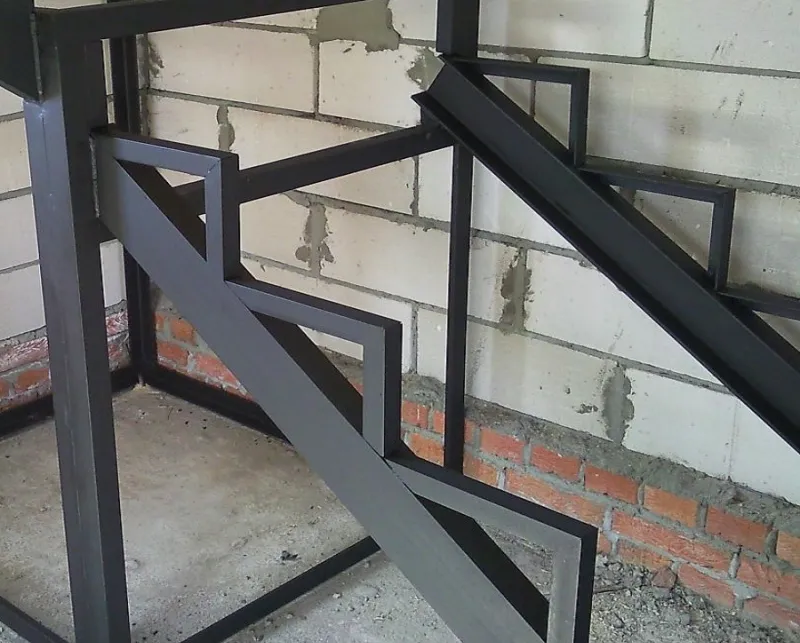

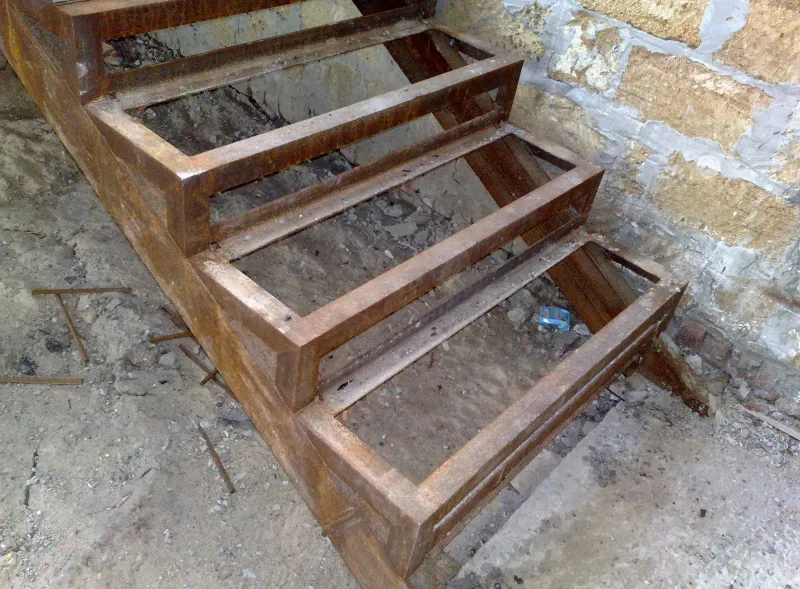

Каркас под ступеньки в виде прямоугольной площадки изготавливают из уголка. Учитывая особенности материала дальнейшей отделки, угол сваривают полками вниз и вовнутрь. Этот вариант приемлем для приступок из дерева, металлического рифленого листа, но под бетонирование, керамическую плитку, керамогранит его собирают профилем вверх и внутрь. Количество заготовок должно соответствовать числу ступеней.

Несколько сложнее процесс создания кобылок – опор, выгнутых в виде буквы «Г», поскольку все детали необходимо приварить к балкам абсолютно симметрично, потом каждую из них дополнительно укрепить косынками и соединить поперечной перекладиной. Это приводит к увеличению количества сварных швов и повышает сложность ведения работ.

Длину подбирают произвольно, стараясь, чтобы уклон центрального косоура находился в пределах 30–45°.

[1]

Лучший результат получают, если изготовление лестницы задумано еще в процессе проектирования частного дома. Тогда на стадии установки марша проблем не возникает.

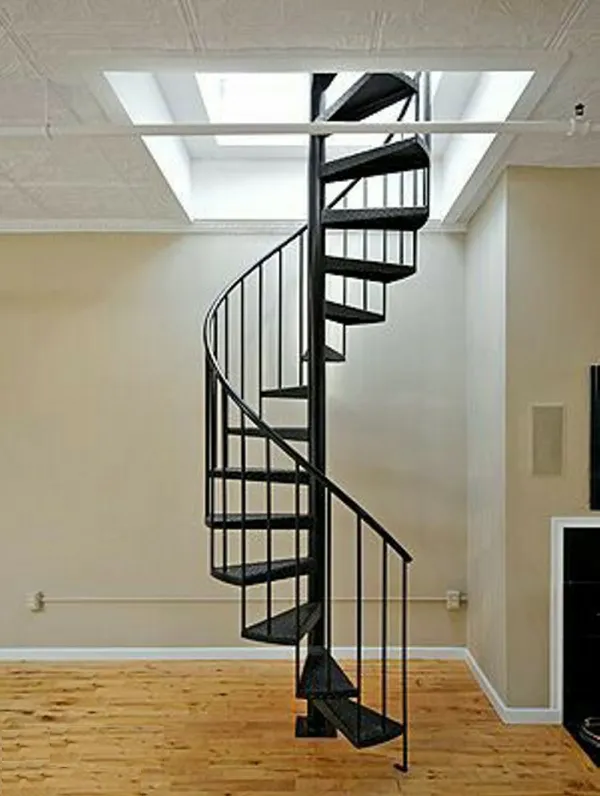

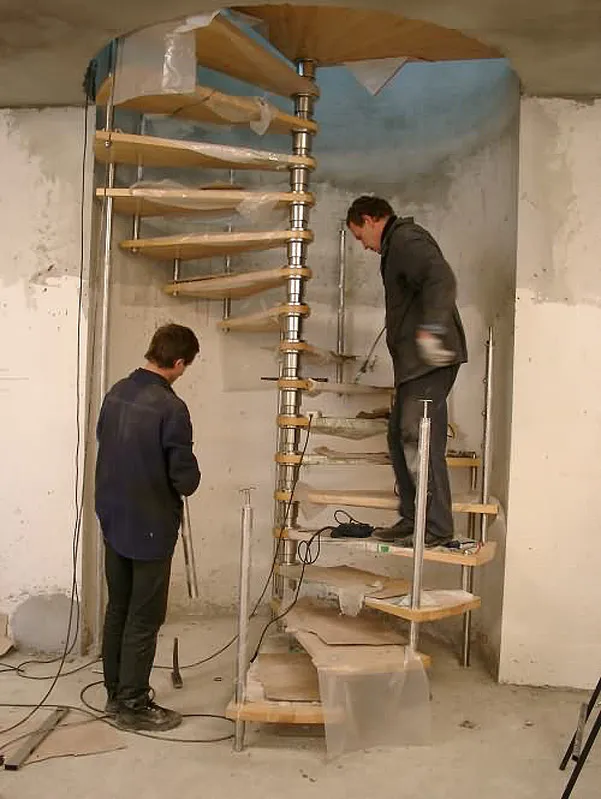

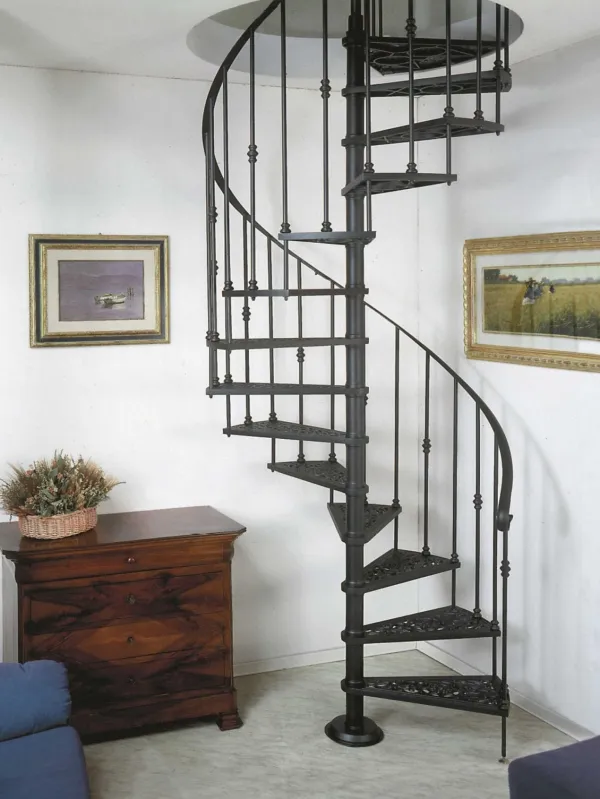

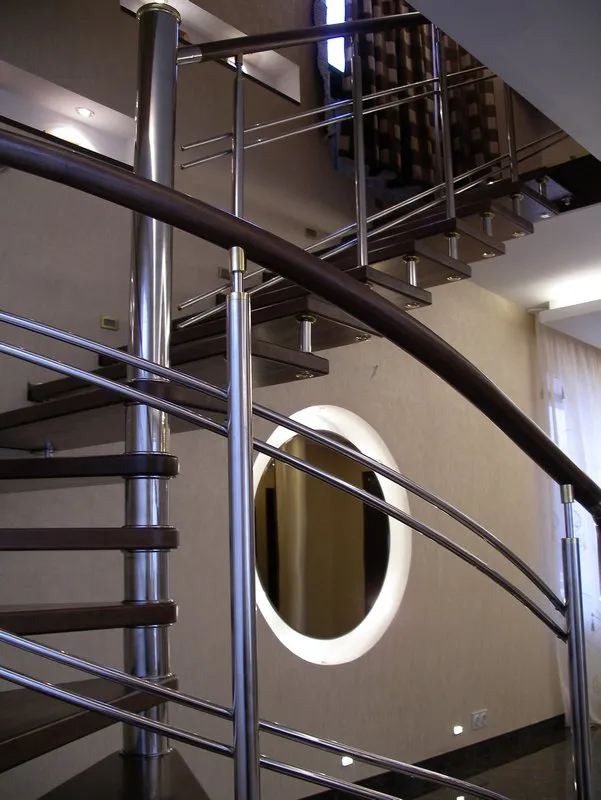

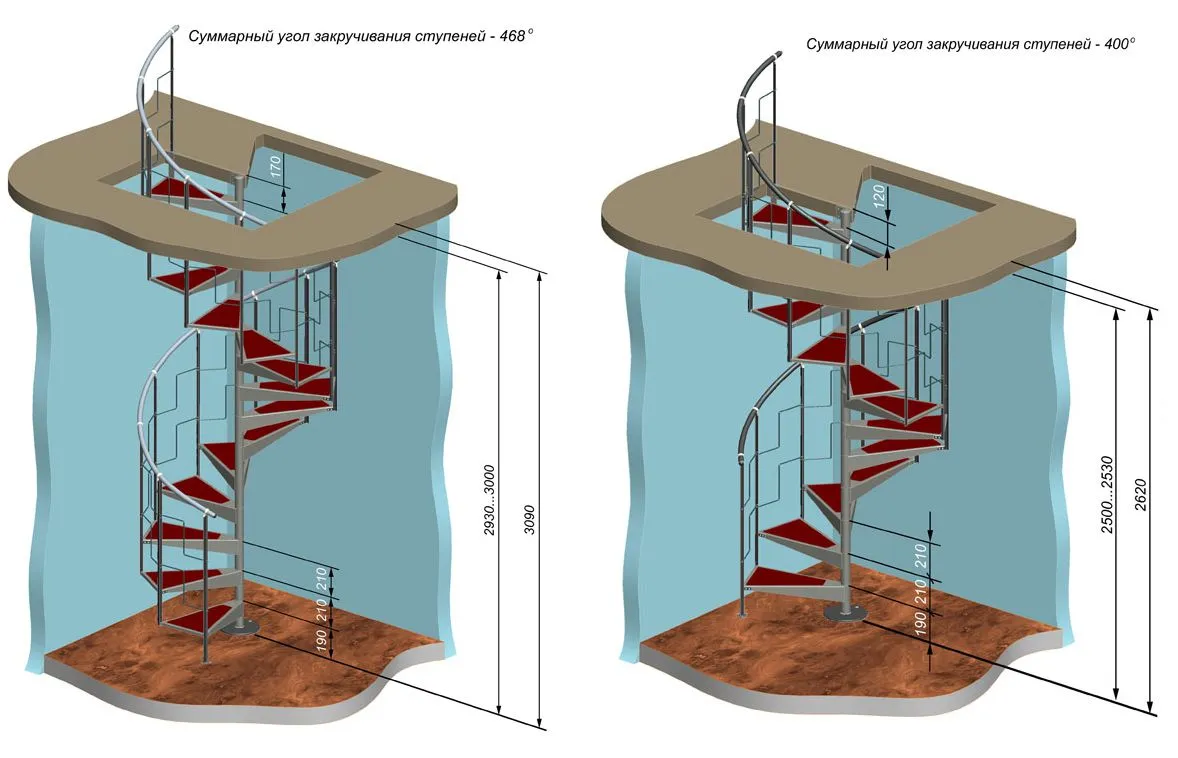

4 Винтовая конструкция для небольших помещений

Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца. Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.

Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.

Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.

Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:

• Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
• Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
• Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
• Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
• Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
• Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.

5 Советы по установке винтовой лестницы

При возведении межэтажной конструкции необходимо учитывать любые нюансы, что в дальнейшем позволит не совершить ошибок и облегчит ее обслуживание.

• Ступени у стены устанавливают с небольшим зазором, чтобы между ними проходил лист обоев.
• Перила приваривают сбоку, что позволит сохранить ширину пролета.
• Сварочные стыки для удаления с их поверхности мелких зазубрин и заусениц обязательно шлифуют и только потом изделие грунтуют, окрашивают.
• Монтаж ступеней из дерева осуществляют после полного высыхания краски.
• Качественные сварочные работы – залог длительной, успешной эксплуатации, поэтому, если нет опыта или возможности надежно сварить между собой все элементы, лучше сразу обратиться к профессиональным рабочим.
• Лестница должна быть безопасной и удобной.

Независимо от выбранной конструкции и использования отделочных материалов, для изготовления металлической лестницы расходников требуется намного меньше, чем в остальных случаях. Готовое изделие получается легким и хорошо дополняет собой интерьер любого частного дома.

Лестницы из металла — наиболее распространенные межэтажные конструкции в частном строительстве. Их отличают высокая прочность, долгий срок службы, устойчивость к механическим повреждениям и колебаниям влажности. Стальные или алюминиевые элементы не скрипят, не горят, не изменяют форму со временем. Монтаж маршей достаточно прост, при наличии сварочного оборудования и навыка работы выполняется своими руками.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

• на основные, служащие для общего пользования;
• вспомогательные — служебные, запасные, кровельные;
• внутриквартирные — для перемещения людей в границах частного дома или квартиры;
• парадные;
• пожарные;
• садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

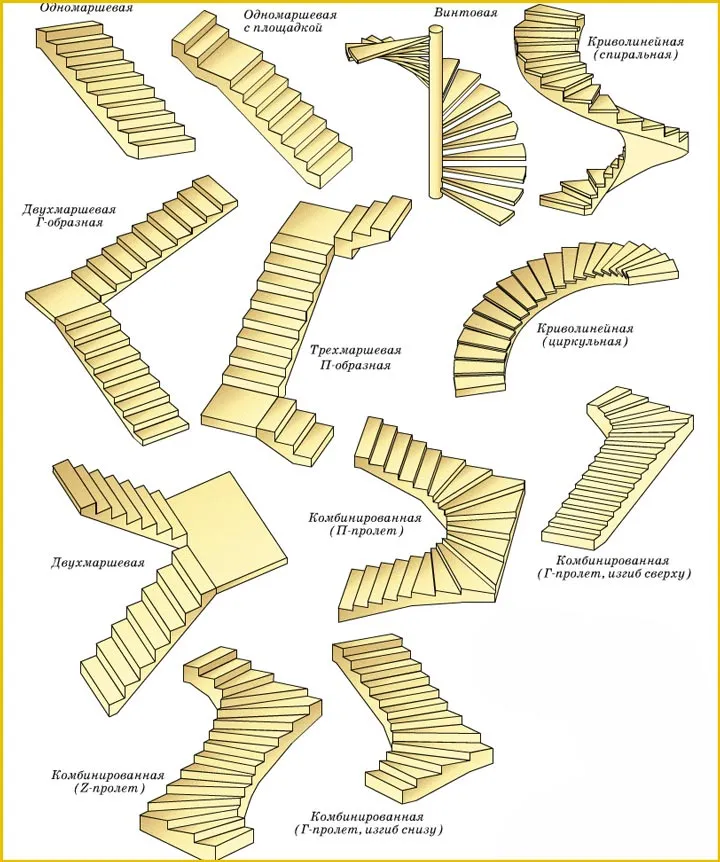

Конфигурация пролетов разнообразна:

• одномаршевая прямая;
• двухмаршевая поворотная;
• Г-, П-, Т-образная;
• винтовая;
• спиральная;
• S-образная;
• пирамидальная.

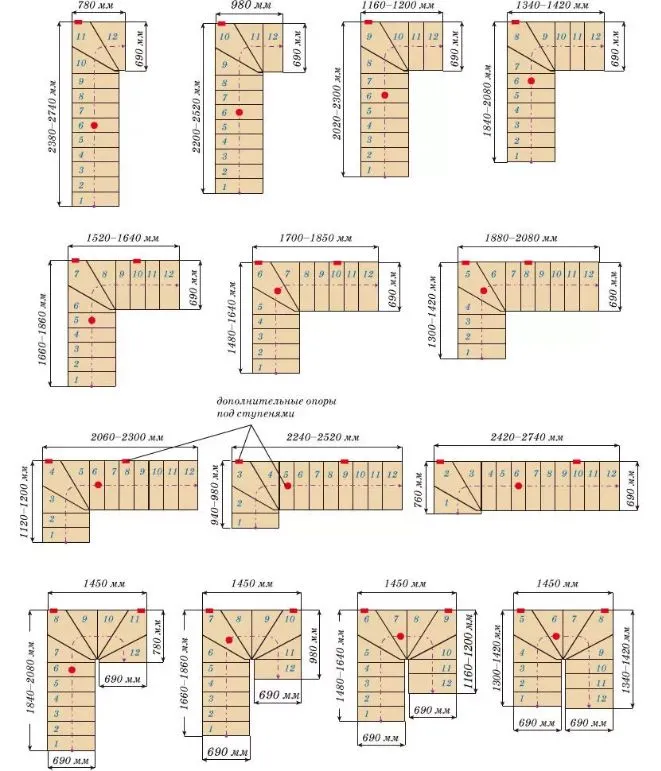

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба».  Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Типы лестничных конструкций

Лестницы из металла различаются вариантом несущего каркаса:

Монтаж металлической лестницы может выполняться сваркой или сборкой из отдельных деталей или целых модулей. Металл конструкции остается видимым или облицовывается деревом, МДФ, ламинатом, клинкерной плиткой.

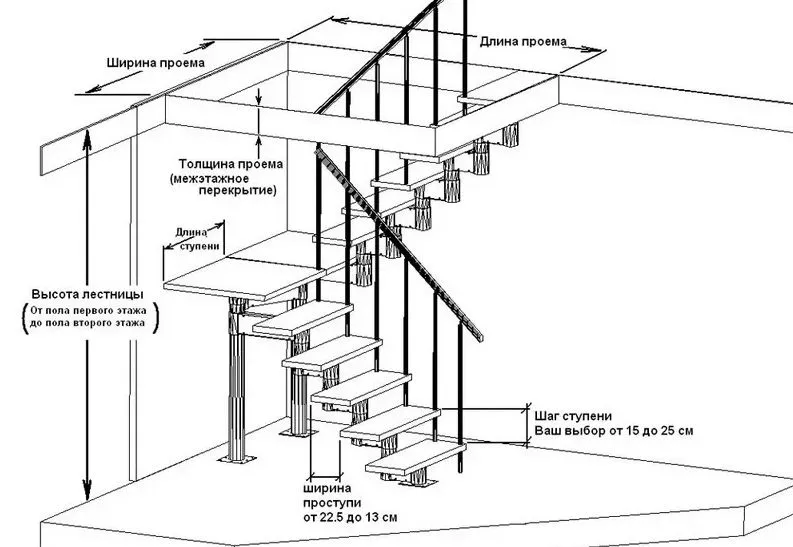

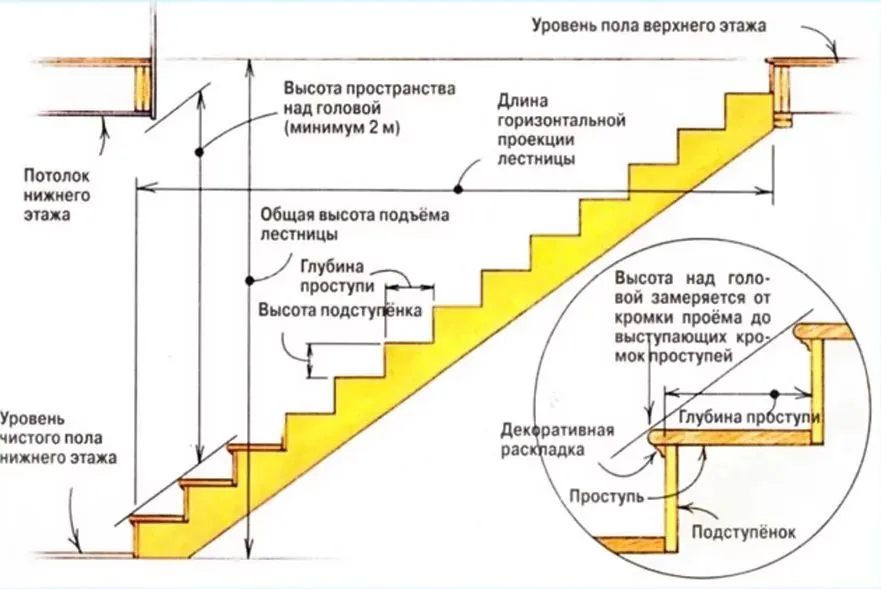

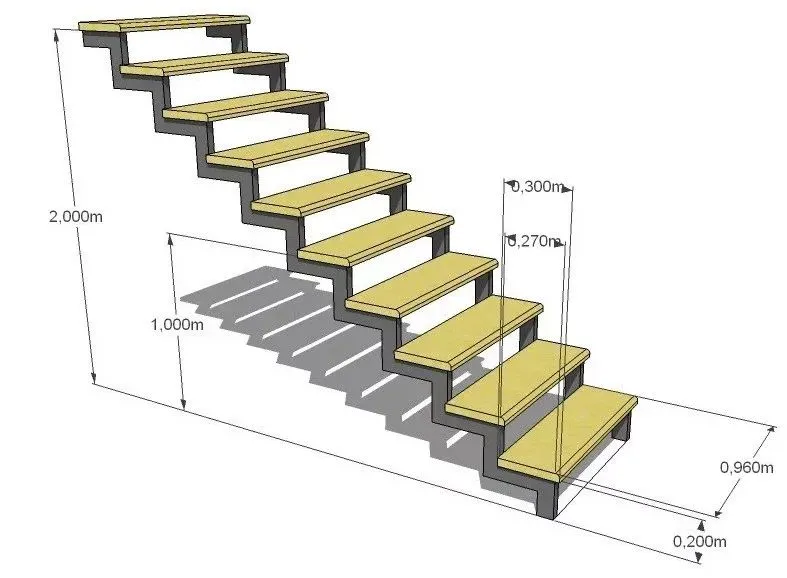

К компоновке лестниц согласно эргономических расчетов предъявляются требования:

• минимальная ширина марша — 900 мм;
• оптимальное соотношение высоты ступени к ее глубине — 1:2;
• ширина проступи — 220-300 мм;
• угол наклона — 30°-45°;
• высота ограждения — 900-1200 мм.

Важно. Из соображений безопасности для маленьких детей расстояние между стойками или балясинами перил не должно превышать 150 мм.

[2]

При устройстве ограждений можно предусмотреть второй ряд поручней.

Варианты комбинирования

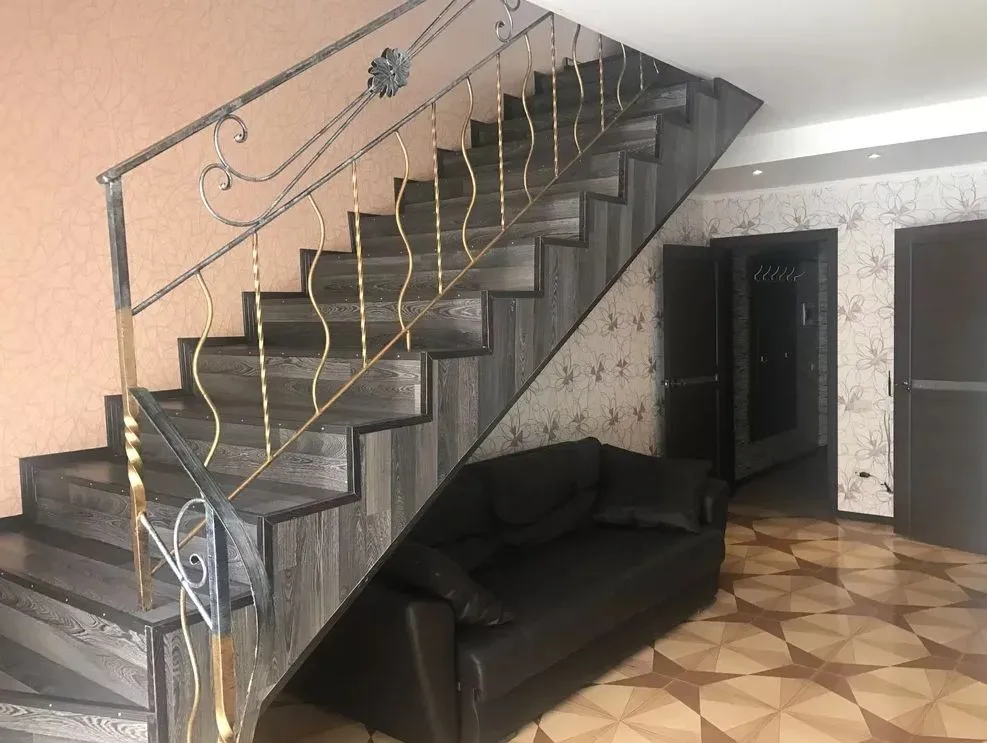

Наиболее традиционный вариант комбинирования материалов — металлический каркас с деревянными ступенями и ограждениями. Реже встречаются заполнения из стекла, пластика, композитов. Прочтите также статью про деревянные лестницы на второй этаж, уверены, материал будет вам весьма полезен.

Несущую конструкцию изготавливают из швеллеров, уголков или профильных труб. Устанавливают ступени и перила, обшивают каркас отделочными материалами.

Отделка из дерева прочная и легкая. Если полностью облицевать лестницу массивом, создается иллюзия цельнодеревянной конструкции. Древесину покрывают лаком, воском, тонируют или красят в разные цвета.

Отделка ламинатом — альтернативный вариант обшивки ценными породами дерева. Древесноволокнистая панель дешевле, проще в монтаже. Элементы раскраивают и закрепляют на подложке из фанеры. Качественная плита достаточно износостойкая и механически прочная.

Керамическая или клинкерная плитка, керамогранит — наиболее подходящие варианты отделки уличной лестницы из металла, хотя применяются и внутри дома. Они не боятся воды, грязи или морозов. Противоскользящее покрытие предохраняет зимой от падений, а острые каблуки на твердой поверхности не оставляют следа.

Металлический каркас настолько прочный, что выдерживает тяжелые ступени из бетона. Их изготавливают сборными или монолитными.

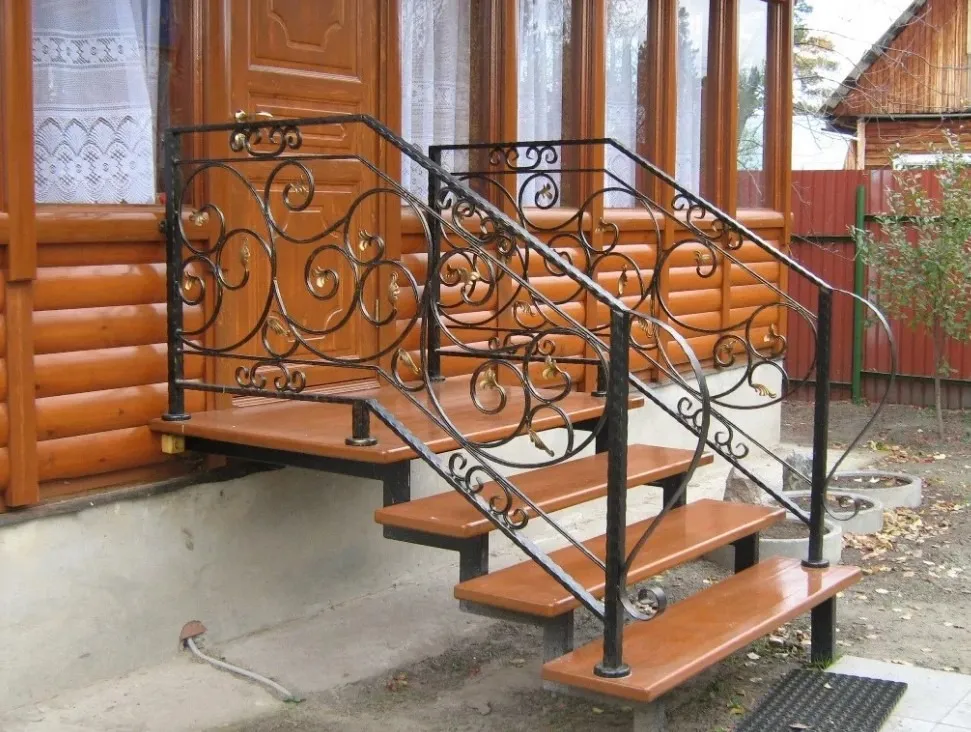

Ограждение выполняют в виде:

• изящных ажурных решеток;
• изогнутых или прямых стержней из металла;
• фигурных резных балясин из дерева или полиуретана;
• цветных панелей из пластика;
• прозрачных вставок из стекла.

Важно. При комбинировании металлического каркаса и разнообразных отделочных материалов конструкция лестницы приобретает практичность и декоративность.

[3]

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

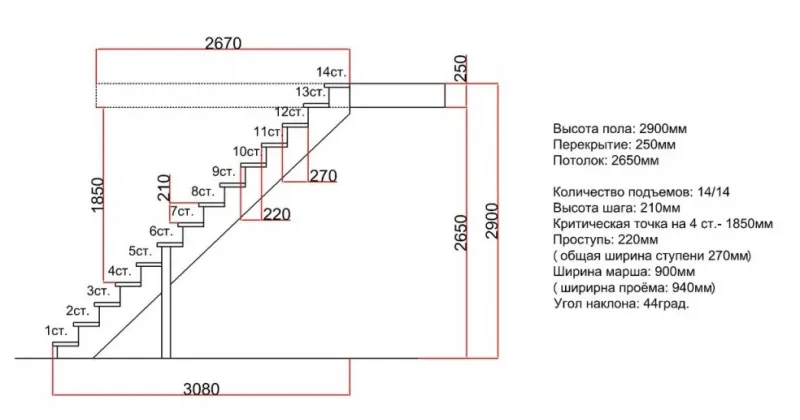

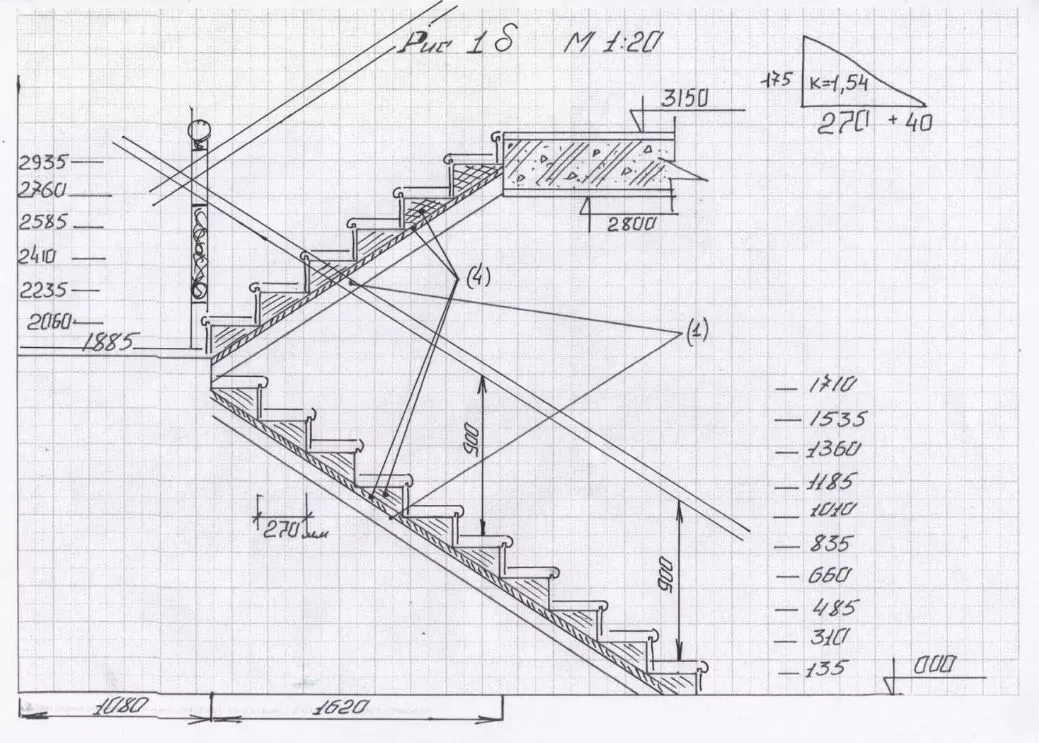

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

• определение положения конструкции в помещении;
• выполнение замеров и чертежа;
• расчет размеров элементов;
• определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Важно. Если нет опыта сварочных работ, нужно заранее потренироваться на обрезках профилей. Монтаж косоуров или тетивы желательно проводить с помощником. Большие металлические балки достаточно тяжело установить одному человеку.

[4]

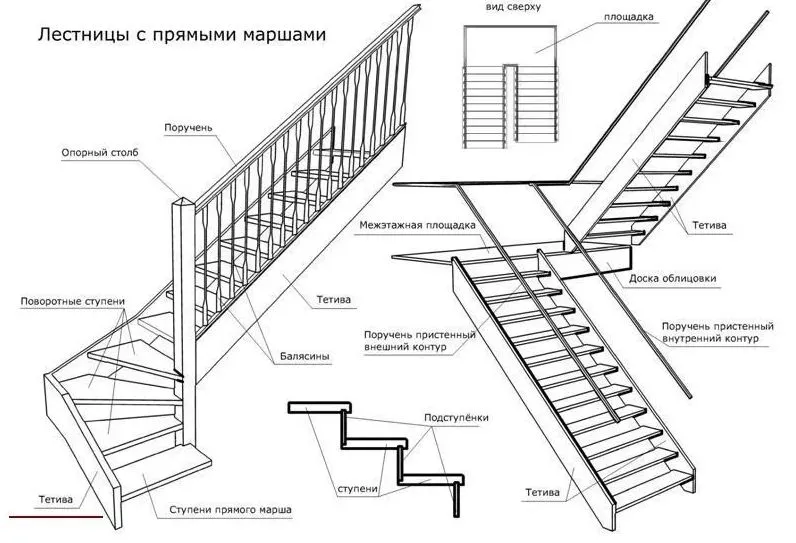

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

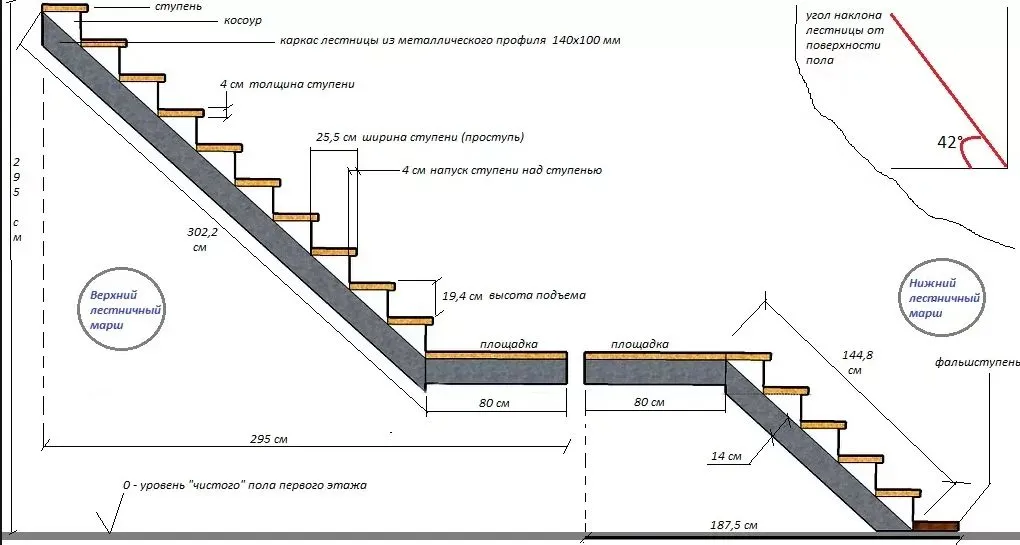

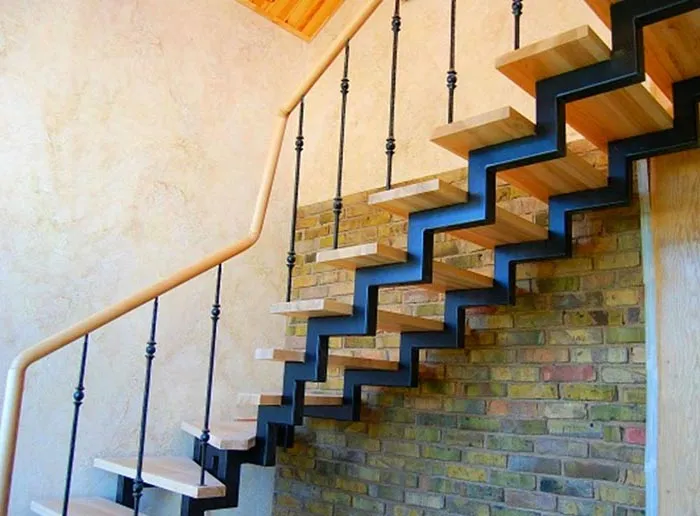

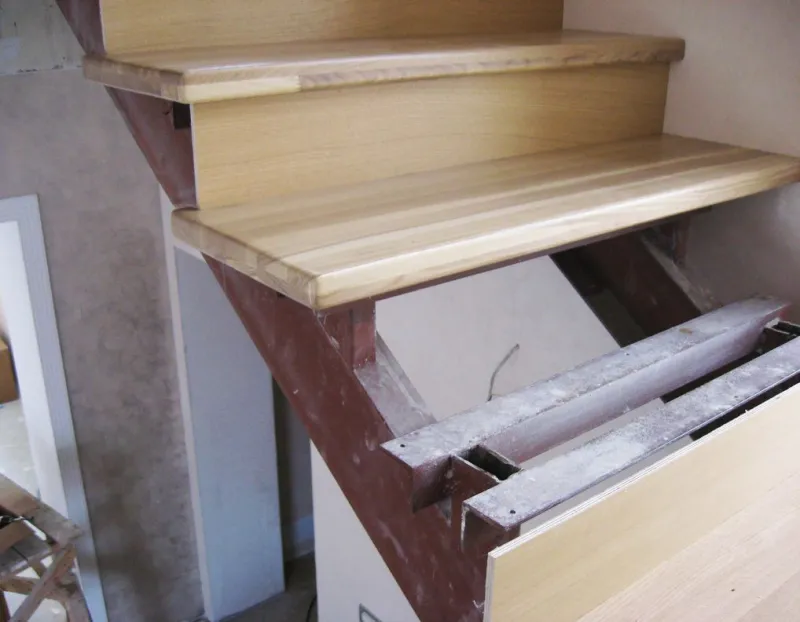

Лестница на косоурах

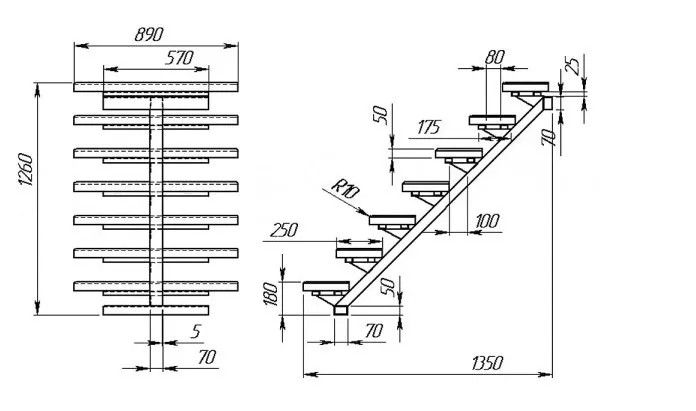

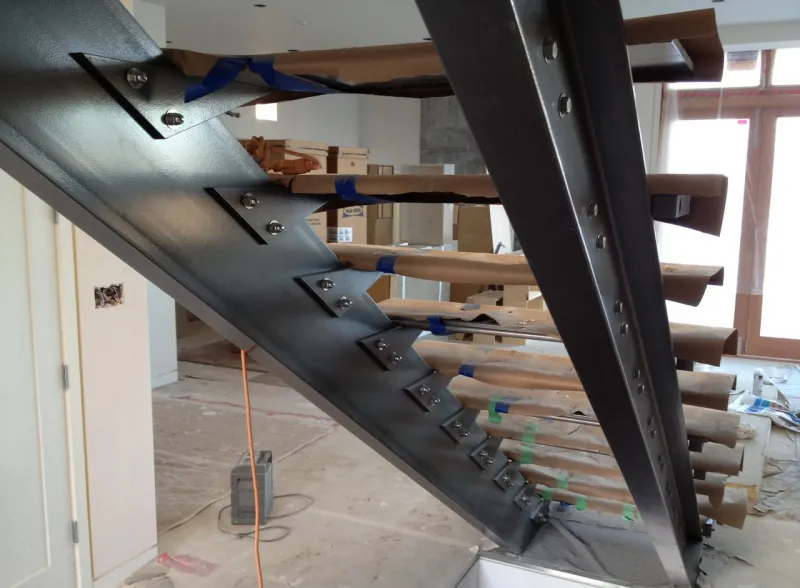

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

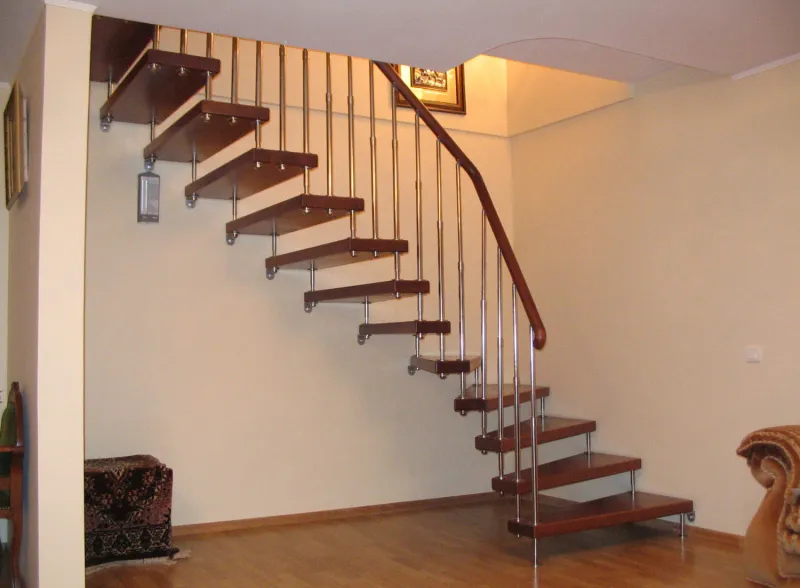

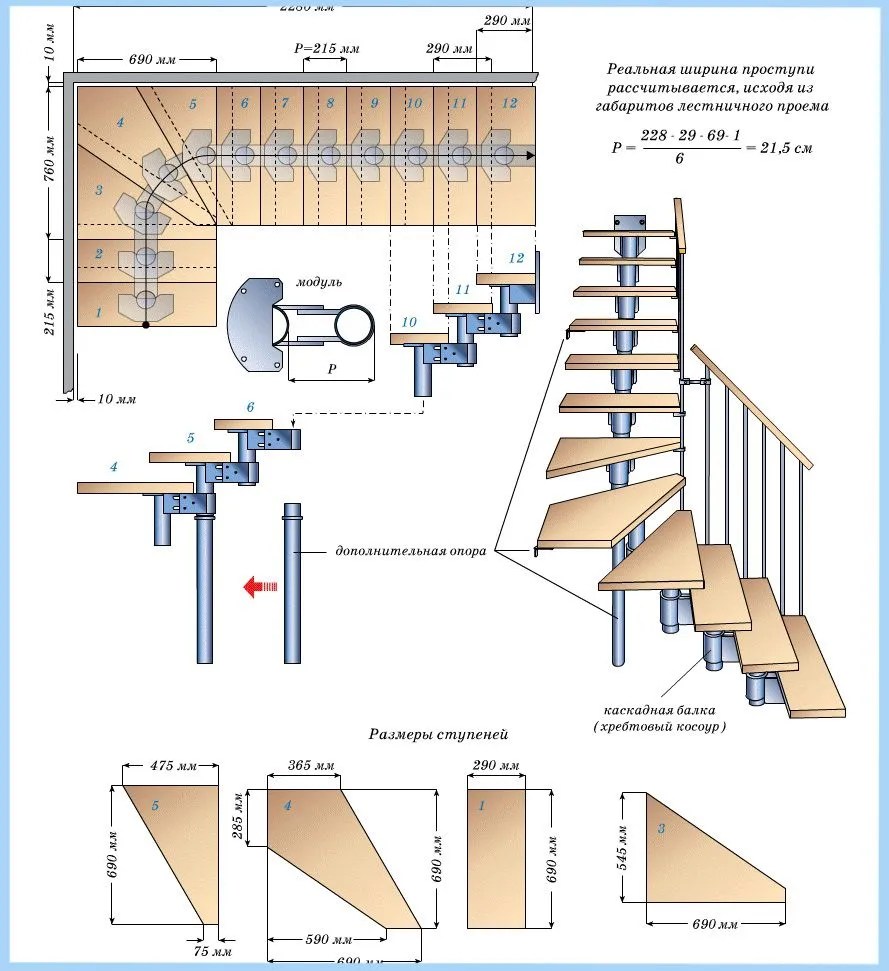

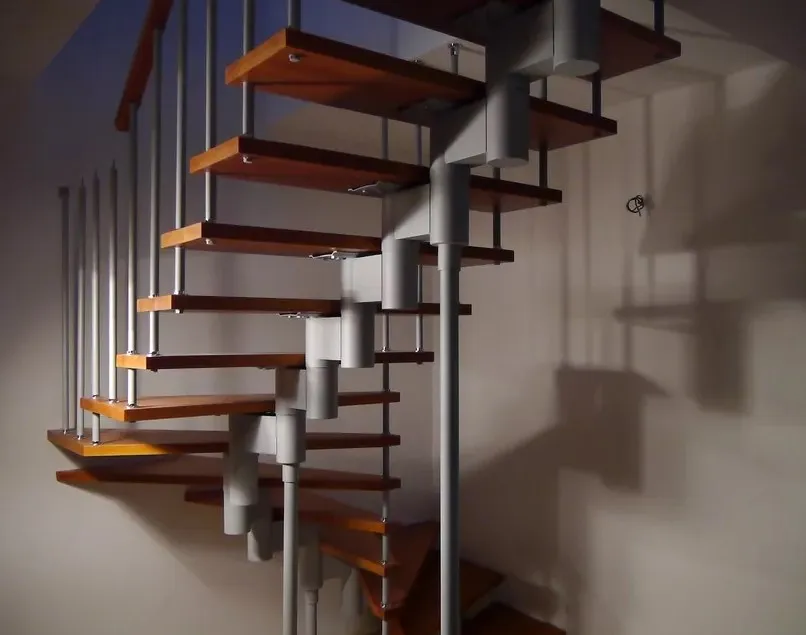

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Важно. В сборных лестницах последнего поколения модули можно разворачивать, изменять размеры ступеней. Монтируют их на больцах. Крепления остаются прочными долгое время, не разбалтываются и не требуют регулярной подтяжки.

[5]

Обшивка ступеней

Для обшивки ступеней используют:

• твердые породы деревьев — дуб, ясень, бук, лиственницу;
• бетон;
• террасную доску;
• мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

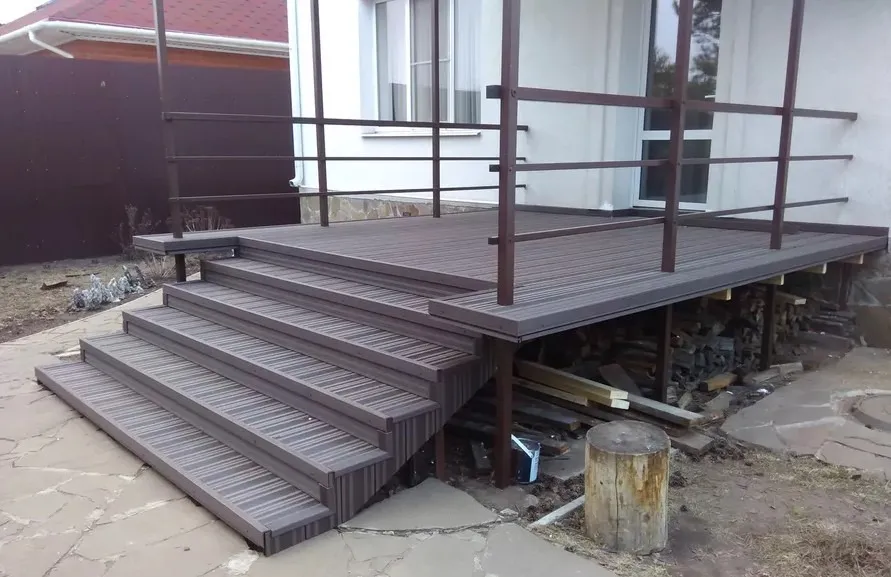

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Рекомендации профессионалов

Видео удалено.

Видео (кликните для воспроизведения).

Чтобы самодельная металлическая лестница долго служила, специалисты советуют соблюдать некоторые правила при монтаже и эксплуатации:

• опорные стойки, тетиву или косоуры устанавливать на бетонные площадки или усиленные дополнительными брусками лаги;
• при сопряжении лестницы и стены толщина капитальной конструкции должна быть не меньше 20-25 см;
• если уличное сооружение выполнено из конструкционной стали, поверхности регулярно окрашивать, предварительно очищая их от ржавчины.

Лестницы из металла практичны и долговечны. Они заслужили популярность благодаря возможности комбинирования с различными отделочными материалами. Изготовить металлическую конструкцию можно самостоятельно. К финишной отделке приступают после удаления ржавчины и тщательного шлифования поверхности.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

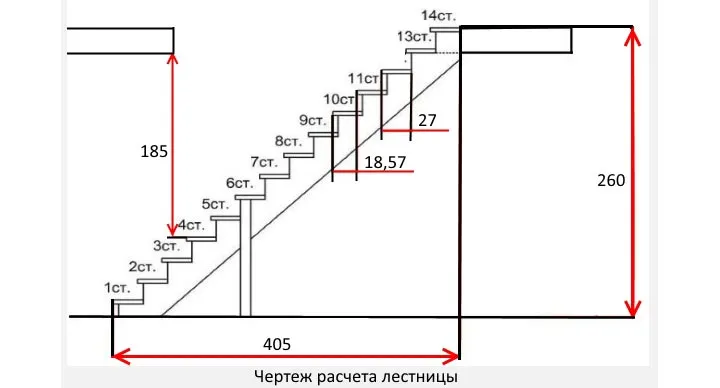

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

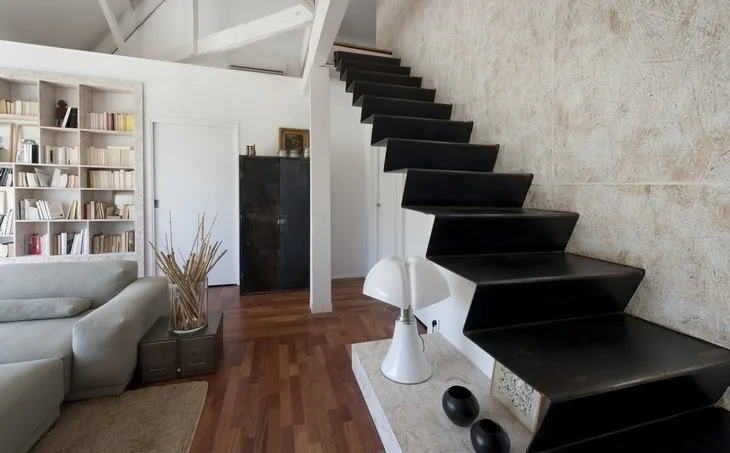

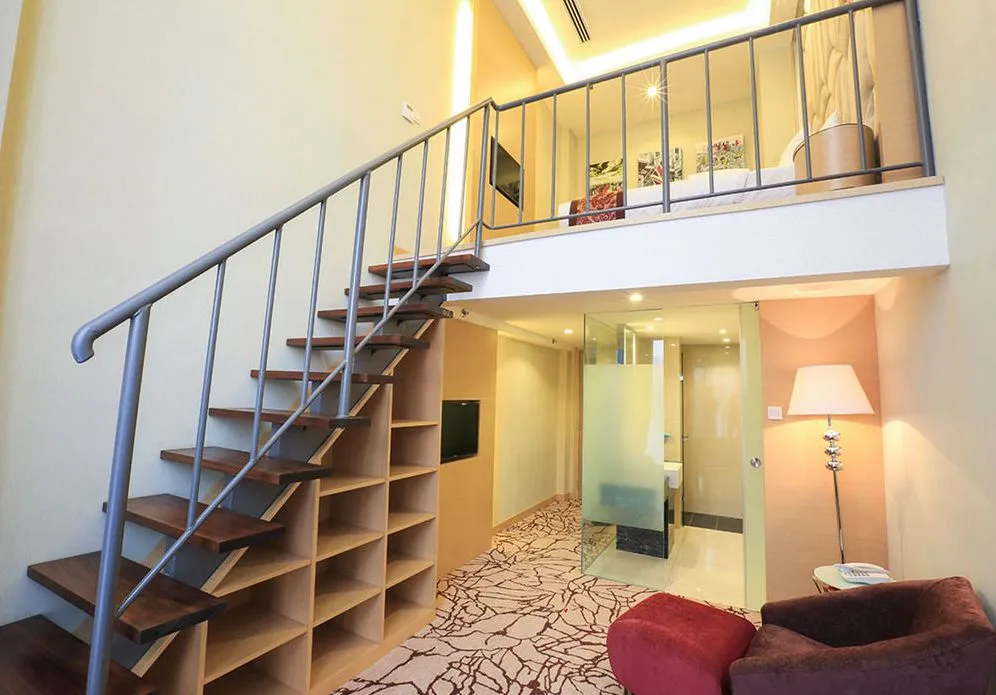

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

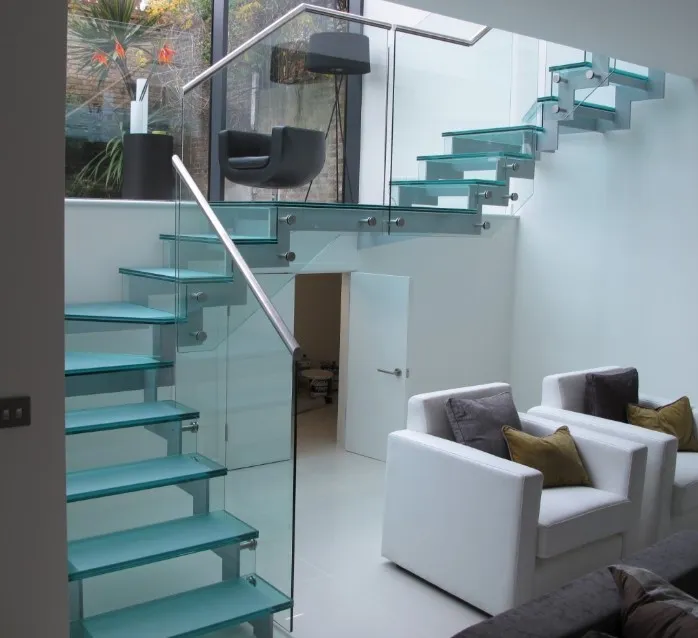

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

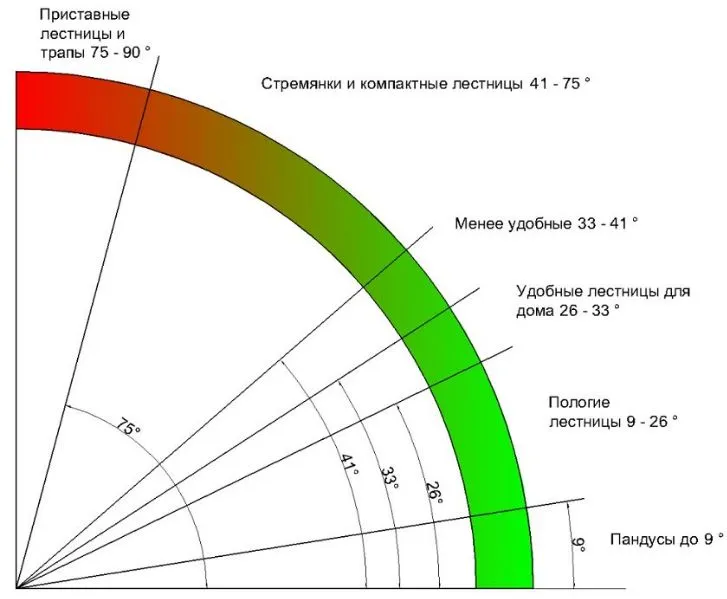

График зависимости наклона лестницы к удобству использования

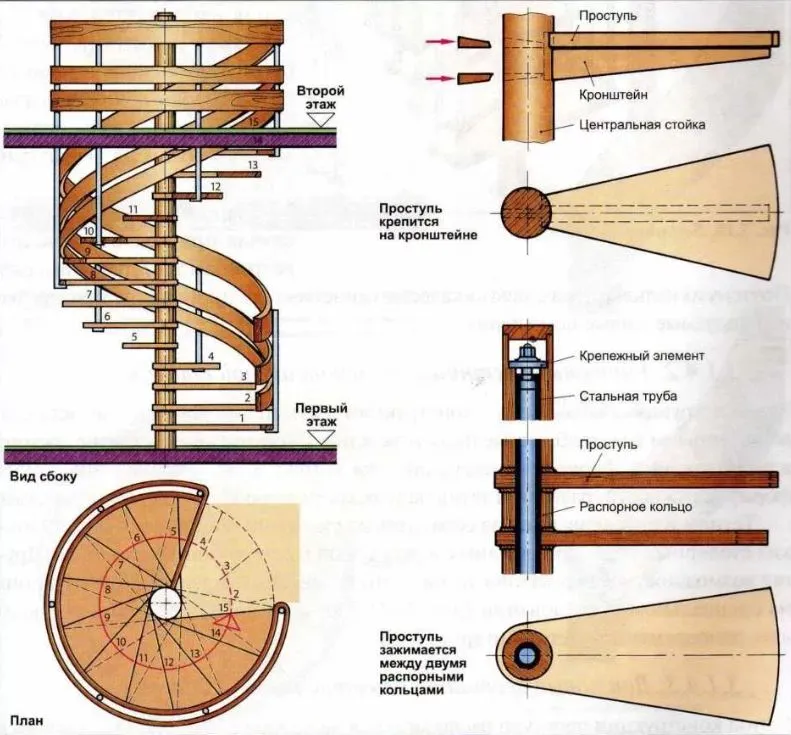

Как сделать винтовую конструкцию самостоятельно

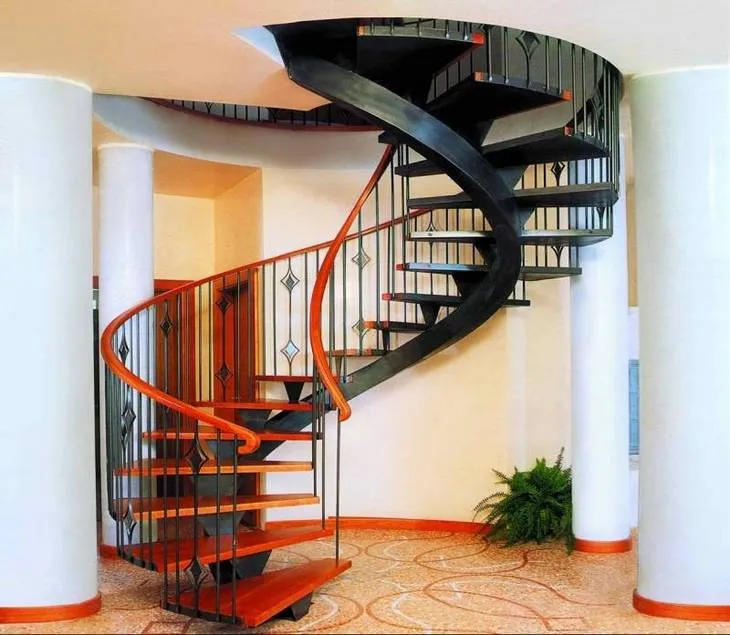

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

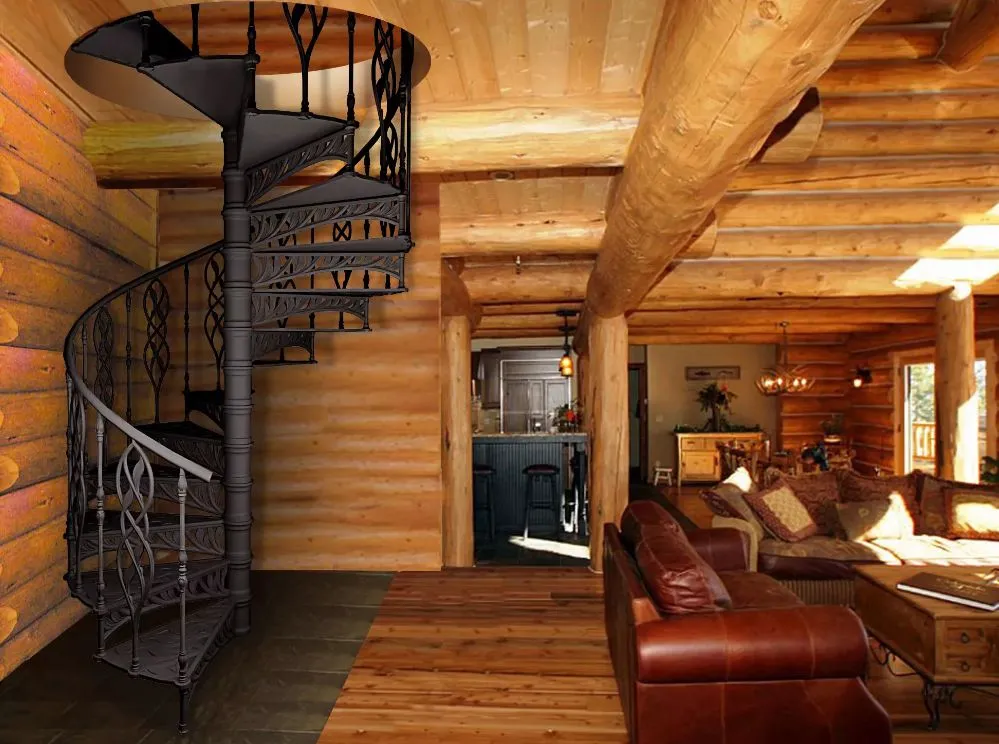

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

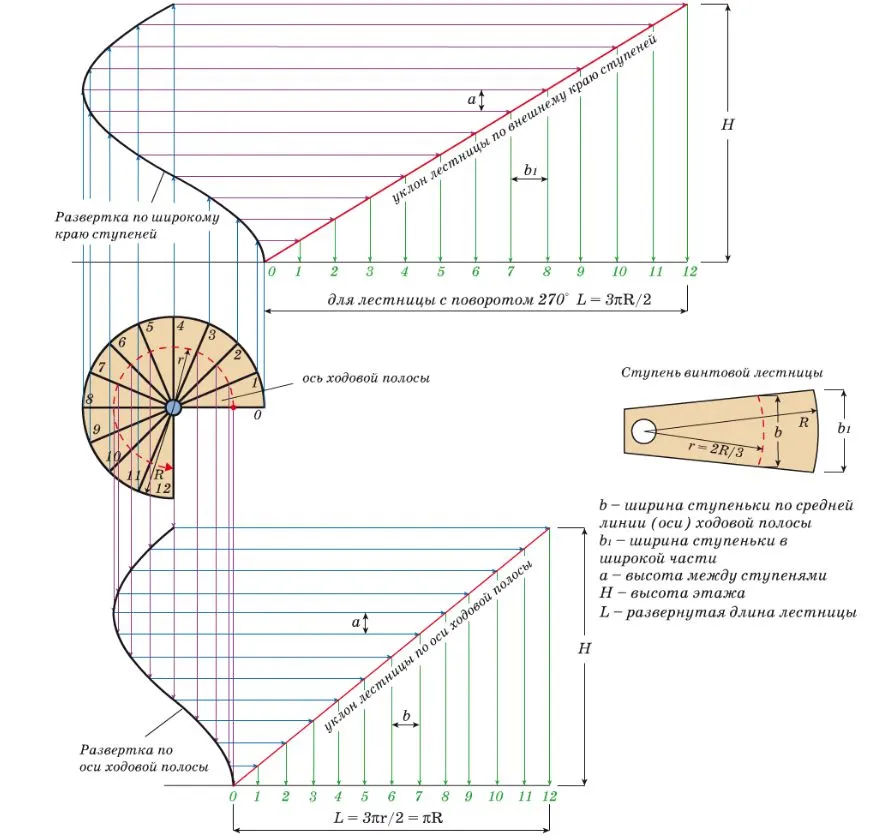

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

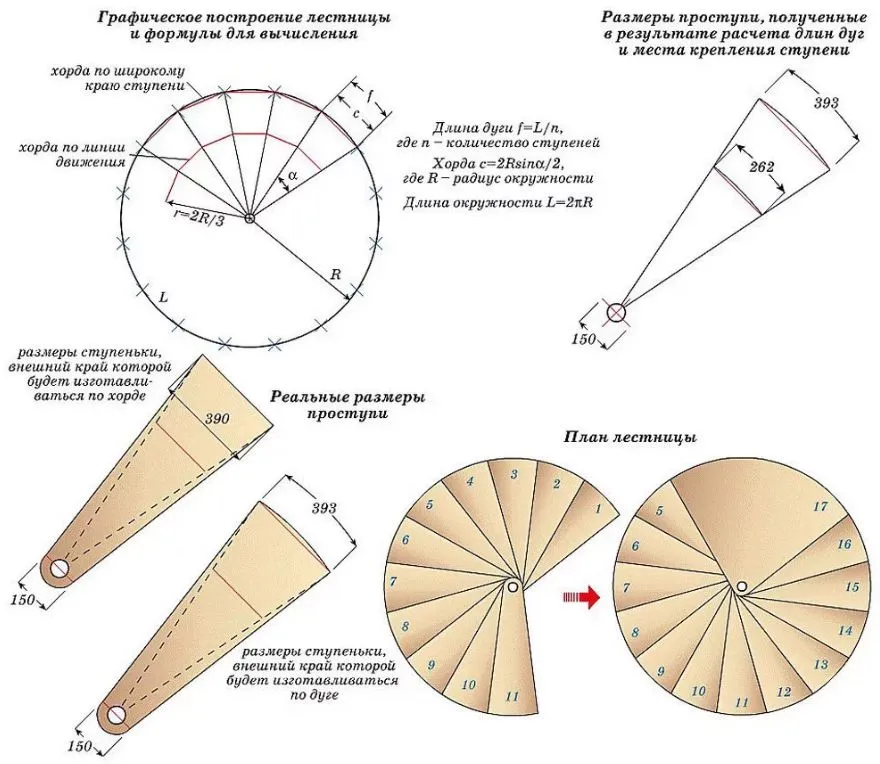

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

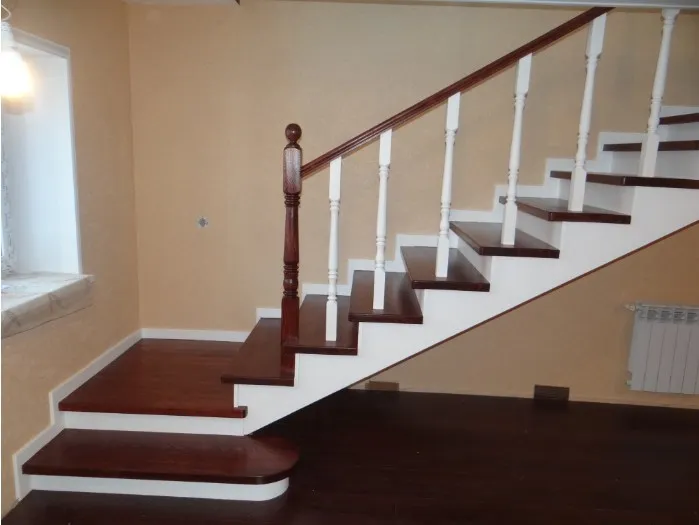

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

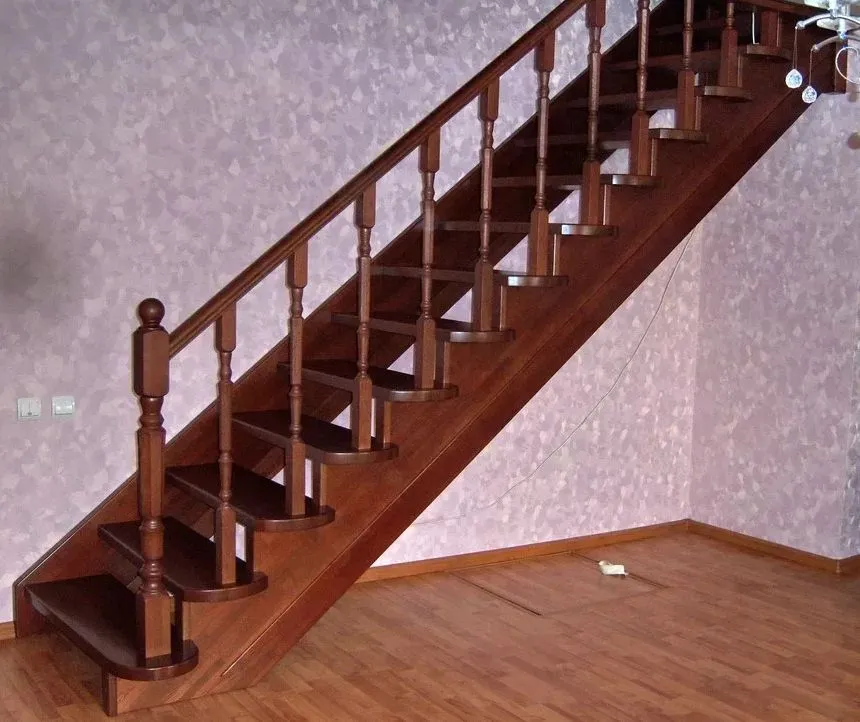

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

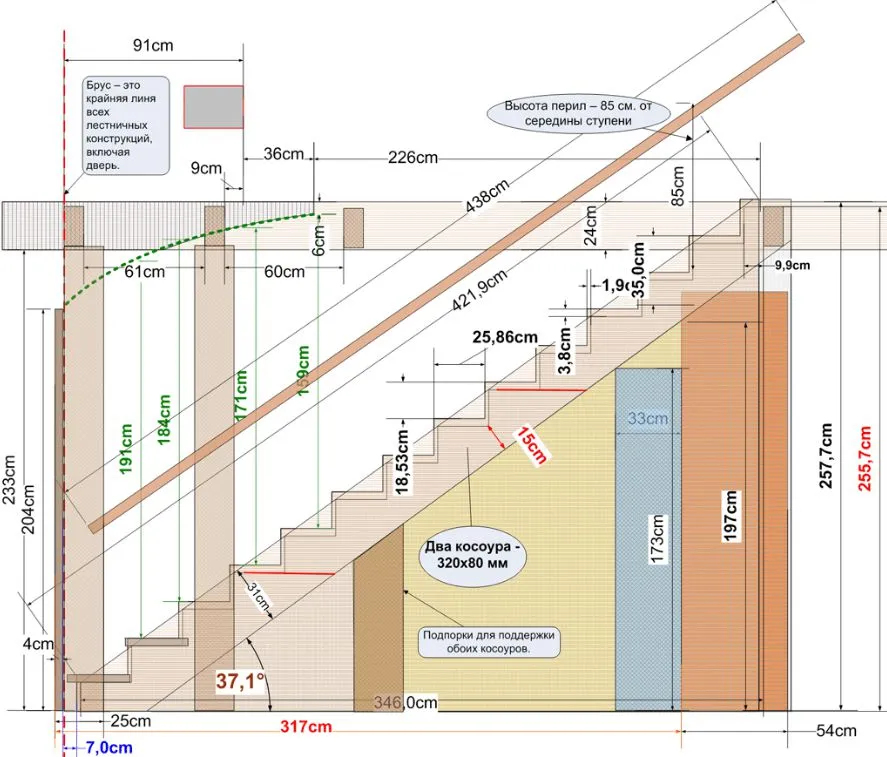

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

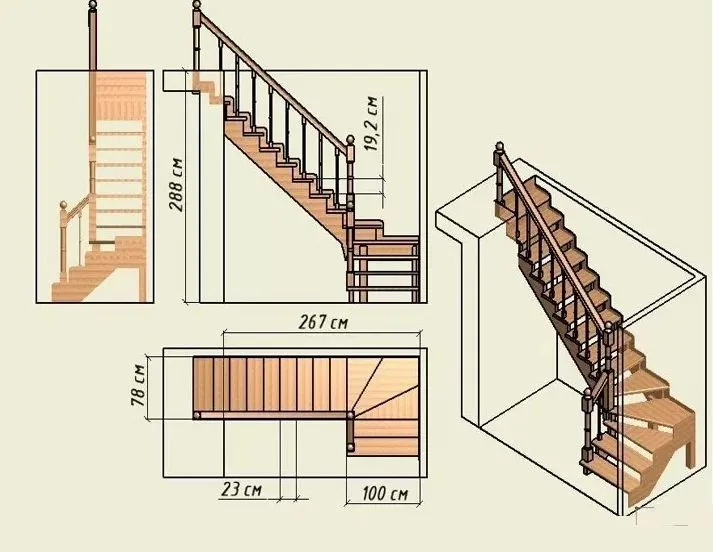

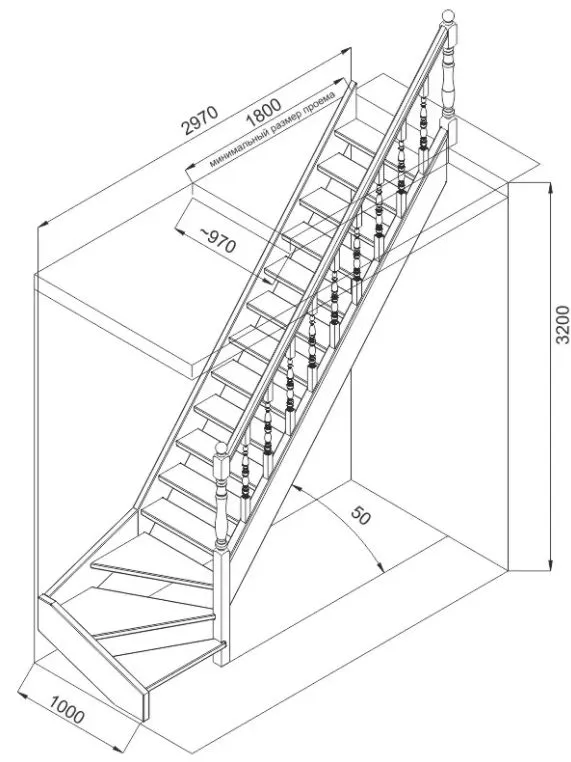

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

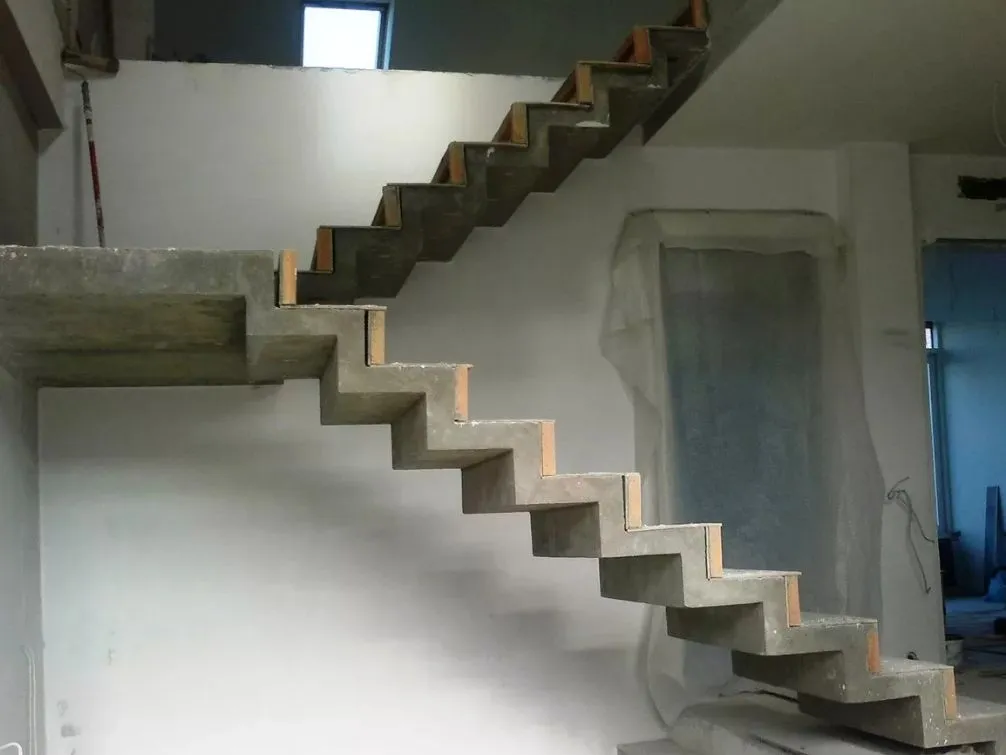

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

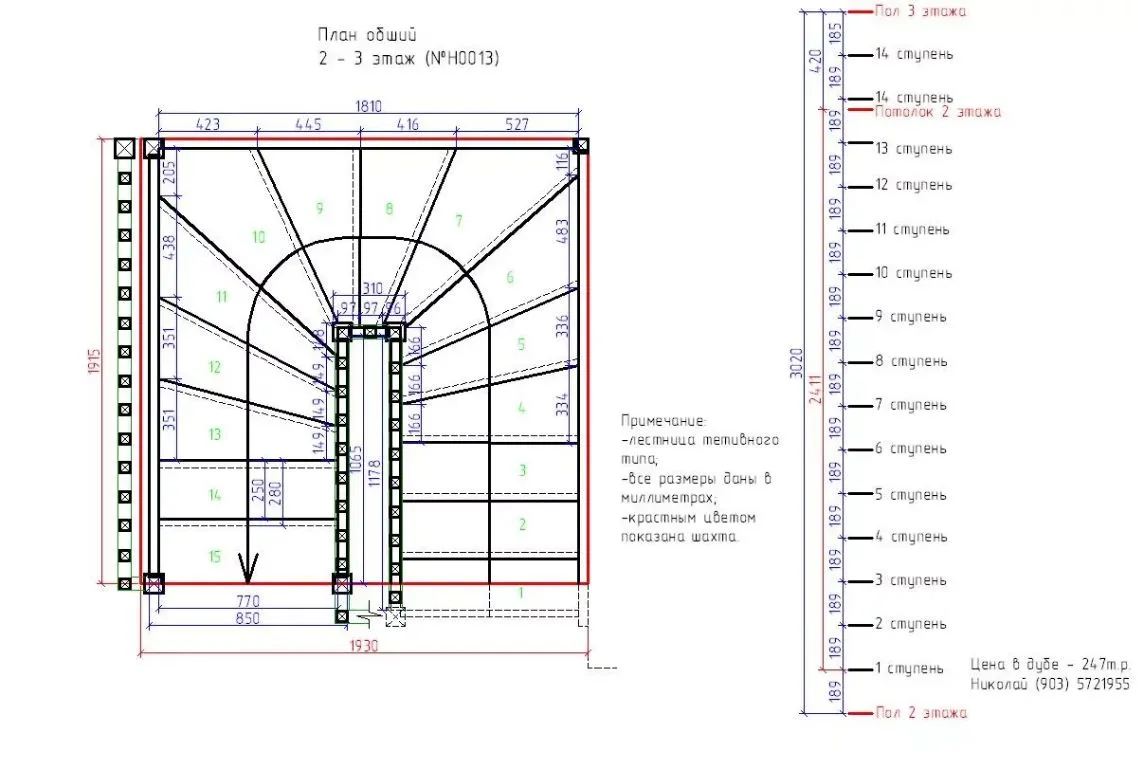

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

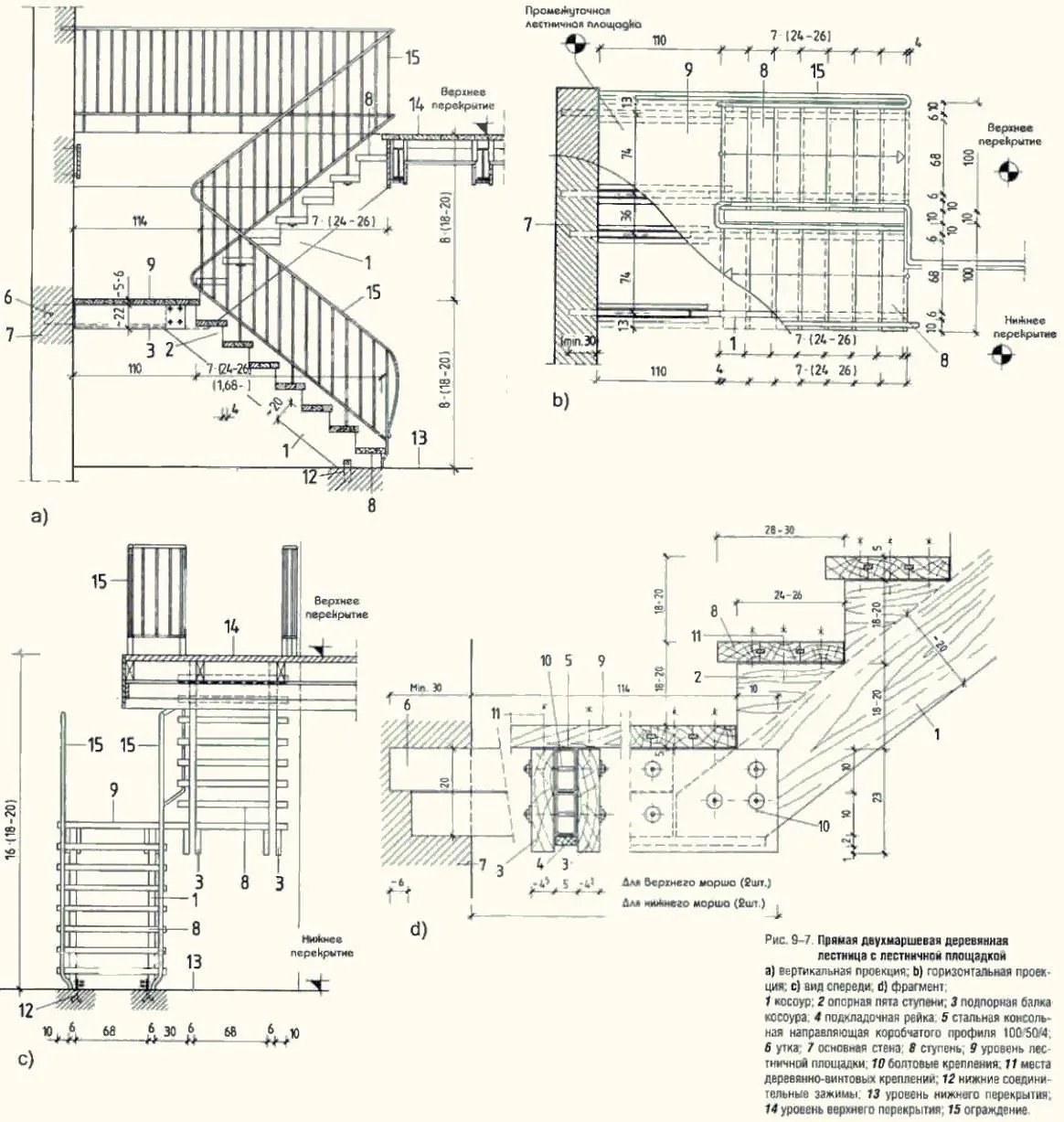

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Лестница в интерьере в стиле лофт

Лестничные конструкции, изготовленные из металла, в частности, железные лестницы — наиболее распространенная разновидность сооружения, устанавливаемого в современных квартирах с несколькими этажами, а также в загородных домах. Привлекательны такие конструкции не только своей надежностью и практичностью. Их довольно легко сделать своими руками. Благодаря современным технологиям и дизайнерским решениям лестницы из железа на второй этаж будут смотреться в любом интерьере очень гармонично и смогут подчеркнуть общую стилистику вашего дома.

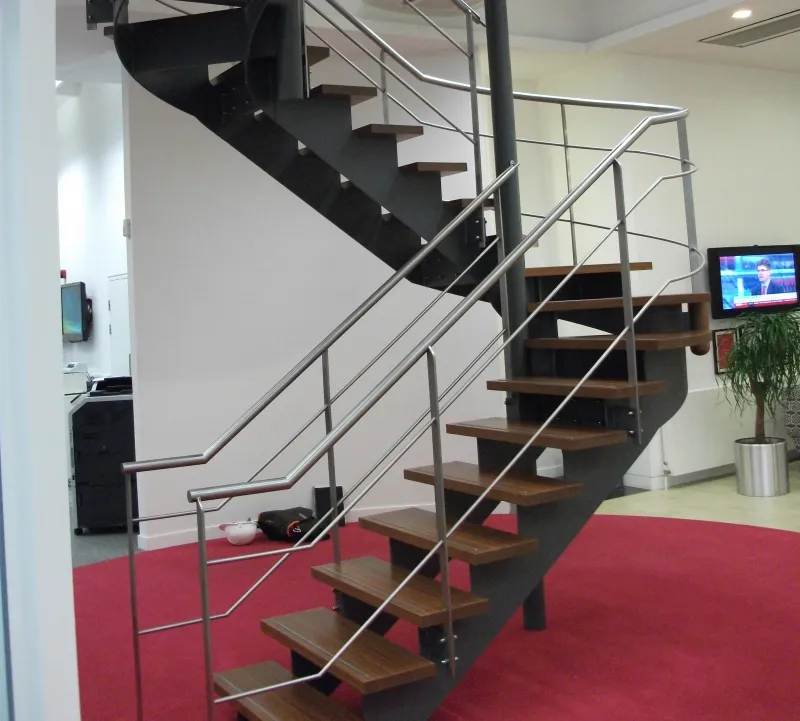

Спиральная конструкция на центральном металлическом косоуре

Основные преимущества лестниц, изготовленных из железа

Если вы решили сделать своими руками железную лестницу, или, напротив, заказать ее в мастерской, прежде всего, вам необходимо рассмотреть основные достоинства такого сооружения. Основное преимущество такого изделия, ведущего на второй этаж или размещенного в качестве крыльца на улице, — широкое разнообразие типов, форм и конструктивных решений. Лестница на второй этаж из железа превосходно впишется в любой интерьер, особенно, если совместить металл с другими материалами.

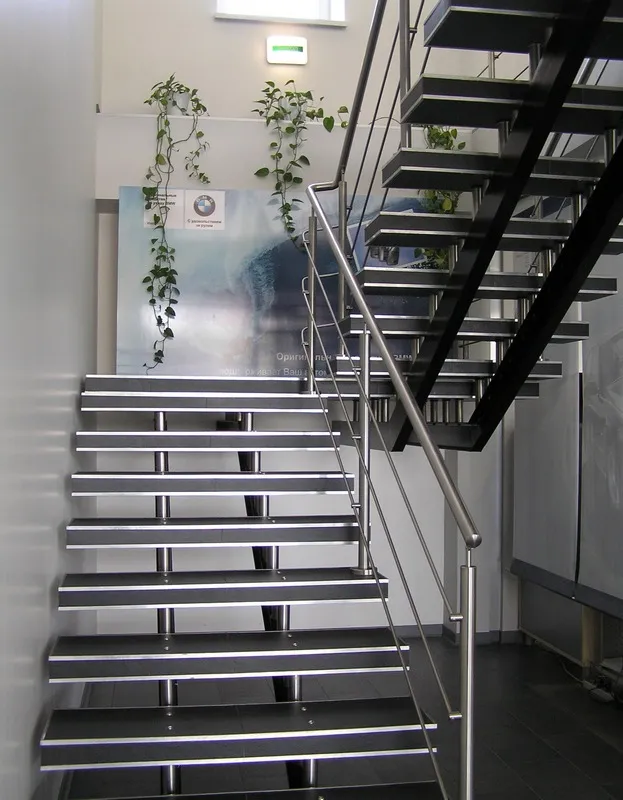

Маршевая поворотная лестница из металла

Материалы, которые сочетаются с железом идеально, — это стекло и акрил. Стеклом могут быть декорированы как лестничные ограждения, так и сами ступени, — это великолепная идея для интерьера в стилистике техно или модерн. Такое решение лучше всего использовать дома для лестницы, ведущей на второй этаж. А вот для улицы прекрасно подойдет крыльцо с деревянными ступенями. Они облегчат саму конструкцию лестницы и сделают ее менее травмоопасной. При желании крыльцо с деревянными ступенями вы всегда сможете сделать своими руками — это довольно просто.

Нельзя забывать о том, что железные сооружения, ведущие на второй этаж или представляющие собой крыльцо, обладают безупречными техническими и эксплуатационными характеристиками:

• высокая степень прочности готового изделия;
• длительный срок эксплуатации — время, которое прослужит такая лестница, измеряется не просто десятилетиями, а веками;
• надежность и устойчивость к износу, механическим воздействиям;
• устойчивость к высокому уровню влажности, температурным перепадам, холоду и жаре;
• неприхотливость в быту — не требуют серьезного и внимательного ухода.

Возможные недостатки железных лестниц

Решили сделать железную лестницу на второй этаж или крыльцо своими руками? Будьте готовы столкнуться и с рядом недостатков этой конструкции. Впрочем, негативные моменты в большинстве случаев касаются не самой лестницы или крыльца, а требований, которые надлежит предъявить к качеству работ.

Важным этапом работ вне зависимости от того, делаете вы крыльцо или лестницу на второй этаж своими руками или обратились за помощью к квалифицированным специалистам, является сварка. От того, как будут произведены сварочные работы, будет зависеть надежность готового изделия. Помимо этого, некачественная сварка может серьезно повлиять на внешний вид предмета, причем в худшую сторону, поэтому работы должны проводиться очень аккуратно. Если вы хотите сделать лестницу на второй этаж своими руками, но не умеете пользоваться сваркой, лучше доверить ее профессионалам.

Оригинальная лестница без ограждений с широкими ступенями

Для тех, кто делает изделие своими руками, необходимо подготовиться и к дальнейшим сложностям. Если вы хотите, чтобы оно прослужило вам как можно дольше, добросовестно обработайте его антикоррозийным покрытием.

Тому, кто делает железную лестницу своими руками, нужно быть внимательным еще на этапе ее проектирования. Вы должны тщательно произвести все расчеты — только в этом случае вы можете быть уверены, что изделие не окажется для вас и ваших близких травмоопасным.

Разновидности лестничных конструкций из железа

Винтовая лестница на центральном столбе

Исходя из того, что лестничное сооружение — это элемент, обладающий повышенной степенью опасности, к ее проектированию и выбору типа конструкции важно подойти со всей серьезностью. Каждый тип сооружения должен отвечать соответствующему государственному стандарту. Это правило распространяется не только на сами конструкции, но и на качество сварных швов, ограждений и перил, а также множество других элементов, которые и отвечают за безопасность жильцов дома.

Самые распространенные типы конструкций из железа — это винтовые и консольные. В последнее время согласно статистическим данным особой популярностью пользуются лестницы на косоурах. Это специальные балки, ведущие от нижнего яруса к верхнему, на которые монтируются ступени и ограждения.

В настоящее время потребители отказываются от изделий, изготовленных полностью из металла. Цельнометаллические изделия загромождают пространство и отягощают его, создавая дискомфорт для жителей дома. Кроме того, часто их ступени могут издавать неприятный шум. Как уже указывалось выше, для того, чтобы облегчить конструкцию, сделать ее более легкой и воздушной, повсеместно используются различные комбинации материалов.

Особенности установки железных изделий

Всем, кто решил самостоятельно установить изделие, потребуется ознакомиться с алгоритмом его монтажа. Сделать это не так сложно, как кажется на первый взгляд. Для надежной установки вы должны запастись крепежными элементами и сварочным аппаратом, а также собственным желанием получить хороший результат. Для упрощения работы вы можете разделить ее на несколько этапов:

Лестничный пролет на двух косоурах с промежуточной площадкой

1. Закрепите каркас изделия. Он монтируется посредством дополнительных крепежных элементов, которые могут представлять собой уголки или планки.
2. После установки каркаса следующим шагом будет монтаж ограждений и поручней. Благодаря этому все последующие этапы будут не только простыми, но и безопасными.
3. Для продления срока службы изделия обработайте его антикоррозийным веществом.
4. Только после того, как работа с железом закончена, вы можете приступать к монтажу декоративных элементов или панелей из других материалов.

Например, вы можете изготовить из древесины перила и ступени, которые придадут вашей лестнице более эстетичный и привлекательный вид. Дерево можно крепить как с помощью болтов, так и с помощью клея.

Стоимость железных лестниц

Диапазон стоимости изделий из железа, как и сооружений из любого другого металла, довольно широк. Стоимость готового изделия будет зависеть от множества факторов — например, от разновидности конструкции, ее размера, наличия декоративных элементов и прочего.

Важное значение будет иметь проект изделия — приготовьтесь к тому, что лестница, изготовленная для вас индивидуально, с особым дизайном и элементами декорирования будет стоить значительно дороже.

Также стоимость может возрасти в случае, если вы будете обращаться к специалистам для установки лестницы и ее отделки.

Лестницы, изготовленные из железа — хорошее решение для вашего дома не только из-за их отличных технических характеристик, но и благодаря их превосходному внешнему виду. Теперь, когда вы знаете об особенностях лестниц из металла, фото которых можно разглядывать долго, вы сможете сделать правильный выбор. Делитесь своим мнением и идеями в комментариях.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

1. Ильинский, В.М. Проектирование ограждающих конструкций зданий / В.М. Ильинский. — М.: Стройиздат, 2007. — 295 c.
2. Филимонов П. И. Справочник молодого каменщика; Высшая школа — М., 2015. — 240 c.
3. Олейник, П. П. Организация строительной площадки. Учебное пособие / П.П. Олейник, В.И. Бродский. — М.: МГСУ, 2014. — 80 c.
4. Хозяйственная реформа в строительстве. Сборник официальных материалов. — M.: Стройиздат; Издание 3-е, перераб. и доп., 1976. — 445 c.
5. Бабанов В. В. Строительная механика. В 2 томах. Том 1; Academia — М., 2016. — 304 c.

Оценка 51

Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Как правильно рассчитать лестницу в доме?

Рассчитать лестницу в доме можно следующим образом:

1. Измерьте высоту потолков в помещении, где будет расположена лестница, и рассчитайте количество ступеней. Стандартная высота ступени лестницы — от 15 до 20 см. При этом необходимо учитывать, что с увеличением количества ступеней комфортный угол наклона лестницы становится меньше, а высота подъема на каждой ступени уменьшается.

2. Определите ширину ступеней и пролетов лестницы. Ширина ступеней должна быть не менее 25-30 см, а ширина пролетов — не менее 80 см. Также необходимо учитывать место, где будет размещена лестница и ее функциональность. Например, для входа на чердак или в кабинет достаточно небольшой лестницы, а для доступа на второй этаж большого дома необходимо выбирать лестницу с большими пролетами и широкими ступенями.

3. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы — от 30 до 45 градусов. Если лестница будет использоваться для подъема на чердак или на второй этаж, можно выбрать менее крутой угол наклона, но в этом случае пролеты лестницы должны быть длиннее.

4. Выберите тип лестницы. Существует несколько типов лестниц: прямая, винтовая, маршевая, комбинированная и др. Каждый тип имеет свои особенности и может быть выбран в зависимости от конкретных требований и пожеланий.

5. Учитывайте место установки лестницы. Необходимо учитывать размеры помещения, куда будет устанавливаться лестница, и не забывать о том, что лестница должна соответствовать функциональности помещения. Также необходимо учитывать наличие перепадов высот в помещении, наличие дверей и окон, чтобы лестница была удобной и безопасной в использовании.

Важно учитывать все эти параметры, чтобы лестница была безопасной, удобной и соответствовала всем требованиям. Если у вас возникают сложности в расчете лестницы, рекомендуется об

Шаг ступени: шаг ступени — это расстояние между передними краями двух последовательных ступеней. Он должен быть равномерным на всем протяжении лестницы. Шаг ступени обычно составляет от 25 до 30 см, но может быть настроен на индивидуальные потребности и предпочтения.

Высота подъема: высота подъема — это расстояние от верхней поверхности одной ступени до нижней поверхности следующей ступени. Он также должен быть равномерным на всем протяжении лестницы. Обычно высота подъема составляет от 15 до 20 см, но может быть настроена на индивидуальные потребности и предпочтения.

Ширина лестницы: ширина лестницы — это расстояние между боковыми ограждениями лестницы. Он должен быть достаточно широким для комфортного прохождения, но не слишком широким, чтобы не занимать слишком много места. Обычно ширина лестницы составляет от 80 до 120 см, в зависимости от назначения лестницы.

Количество ступеней: количество ступеней зависит от высоты, на которую лестница должна подниматься. Количество ступеней может быть рассчитано путем деления высоты на высоту подъема. Например, если высота подъема составляет 20 см, а высота, на которую лестница должна подниматься, равна 2,5 м, то количество ступеней будет равно 12,5, что можно округлить до 13.

Угол наклона: угол наклона лестницы должен быть комфортным для подъема и спуска. Обычно угол наклона составляет от 30 до 45 градусов.

Дополнительные элементы: помимо основных элементов лестницы, таких как ступени, подступенки и боковые ограждения, могут потребоваться и дополнительные элементы, такие как поручни, подступеночная доска, крепления и прочее.

Важно также учитывать правила строительных норм и правил, а также местные нормативы при проектировании и строительстве лестницы.
