Чтобы провести канализацию в частном доме, необходимо произвести установку центрального стояка, используя трубу диаметром 110 мм. Для выхода газов, стояк располагают таким образом, чтобы его верх выступал выше крыши дома. После этого по схеме (смотрите ниже) и нормативам СНИП проводят канализацию.

Утилизация продуктов жизнедеятельности человека является непременным условием организации комфортного проживания в частном владении. Поэтому особенно важным этапом устройства сливной системы является разработка схемы канализации в частном доме.

Куда обратиться, чтобы провести канализацию — для этого недалеко должна быть проложена централизованная канализационная система, для подключения нужны следующие документы:

  • от геодезической компании – на плане участка и дома схема прокладки труб для канализации;
  • организация по обслуживанию канализационной коммуникации – технические условия для подключения;
  • специалист-проектировщик – проект подключения к центральной системе на основании ситуационного плана и технического условия;
  • разрешение от служб, под чьими коммуникациями (электрические кабели, газовая труба, шоссе и т.д.) проходит новая ветка;
  • подписи соседей о согласии на проведение работ.

Типы систем канализации для частного дома

Вода в своем доме или на даче необходима, с данным утверждением смысла спорить нет. Но ее избыток еще более вреден, чем недостаток. Излишне обводненный участок в хозяйственном смысле еще более бесполезен, чем обезвоженный. Поэтому для удаления лишней влаги создаются специальные системы:

  1. Дренажная канализационная система, предназначенная для сбора и удаления жидкости из влагонасыщенных пластов грунта.

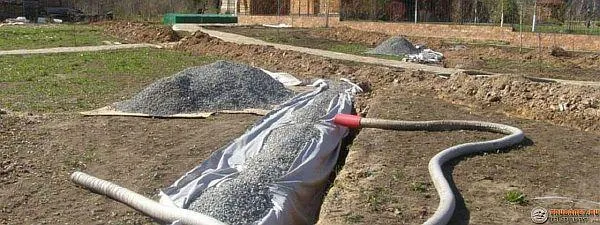

Фото – дренажная система на загородном участке

  1. Ливневая канализационная система, выполняющая функцию сбора дождевой и талой воды, ее канализацию в специальные накопительные емкости и последующий сброс в ливневую канализацию или в устройства для использования на хозяйственные нужды в засушливый период.

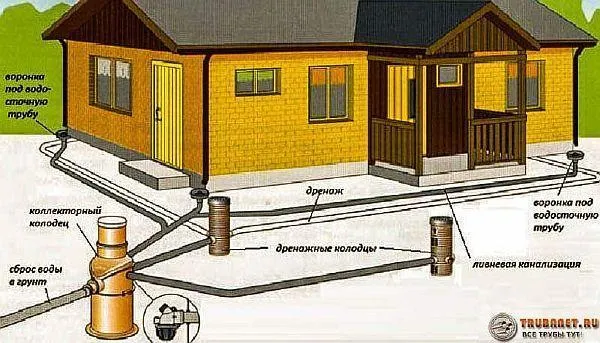

Фото – схема системы ливневой канализации для загородного дома

  1. Фекальная канализация, отвечающая за сбор, очистку и утилизацию хозяйственно-фекальных стоков и продуктов жизнедеятельности человека. Предлагаем ознакомиться с статьей о том как выбрать фекальный насос для канализации в частном доме.

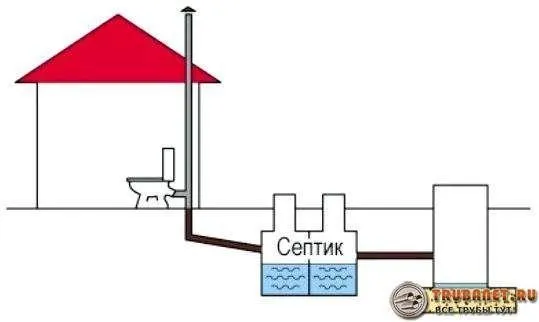

Фото – схема организации канализации для частного одноэтажного дома

Любое из этих устройств выполняет специфическую функцию и имеет собственные конструктивные отличия в соответствии с назначением.

Характер стоков в каждой системе предполагает раздельный сбор и канализацию жидкости из каждого вида указанных устройств.

Как сделать схему канализации в доме своими руками

Такой документ представляет собой план действия в графическом исполнении. Проект канализации дает возможность правильно сосчитать потребность в материалах для монтажа канализационной системы для своего дома.

Смотреть видео

Прокладка труб канализации — Уклоны, соединения, диаметр и многое другое.

Основанием для составления схем водостоков является проект здания, на котором четко обозначаются места установки сантехнических приборов и их наименования, что позволяет правильно подбирать материалы.

Факторы, влияющие на состав и устройство канализации в доме

Чтобы определить размеры и размещение основных элементов при устройстве канализации в частном доме, нужно обязательно, определить уровень потребления воды. При расчете используются усредненные данные потребления.

В первом приближении можно использовать норматив в количестве 100 литров на человека. При проектировании следует придерживаться основного правила размещения основного наружного оборудования канализации на расстоянии не ближе 4-х метров от границы участка и не ближе 10 метров от жилого строения.

При этом расстояние до ближайшего водозабора (колодец или скважина) должно составлять не менее 35 метров.

Если на вас пожалуются соседи, то проверяющие органы (санитарно-эпидемиологическая служба) требовать будет, чтоб расстояние было не менее указанной выше цифры!

Ниже представлен пример проекта.

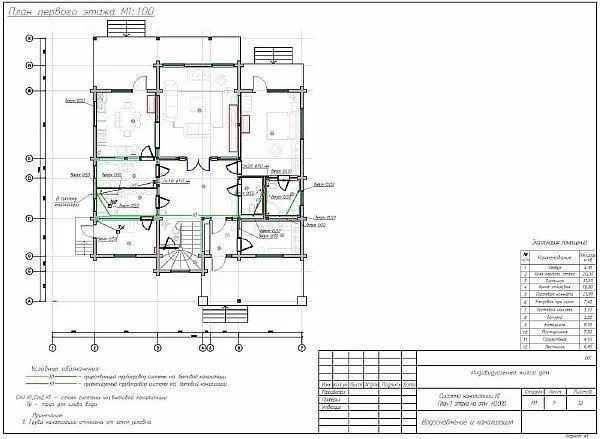

Фото – проект для прокладки канализации в частном доме своими руками

Целью составления плана является расположение основного оборудования системы водоотведения, определения сечения канализационных отводов и подбор соответствующих фитингов для устройства самотечной водосливной сети.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

  1. Сифон и сливной патрубок кухонной мойки.
  2. Такое же устройство для умывальника в ванной комнате.
  3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
  4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

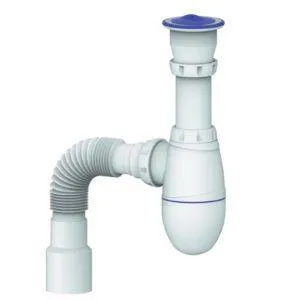

Фото – прямоточный сифон для прокладки внутренней канализацииВ двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

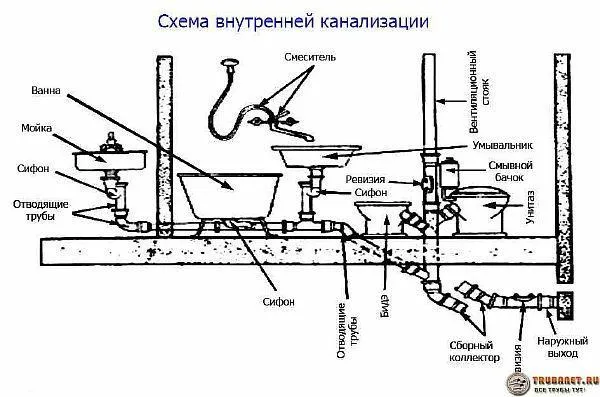

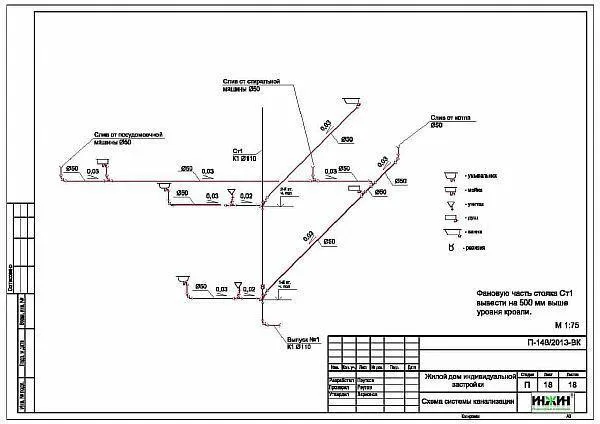

Фото – аксонометрическая схема, используемая при прокладке канализации в частном доме

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

При прокладывании труб канализации в загородном доме все подключения нужно выполнять под углом 135 градусов, для чего выпускаются соответствующие фитинги.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

  1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

Фото – вариант схемы канализации для частного одноэтажного дома

  1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
  2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
  3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

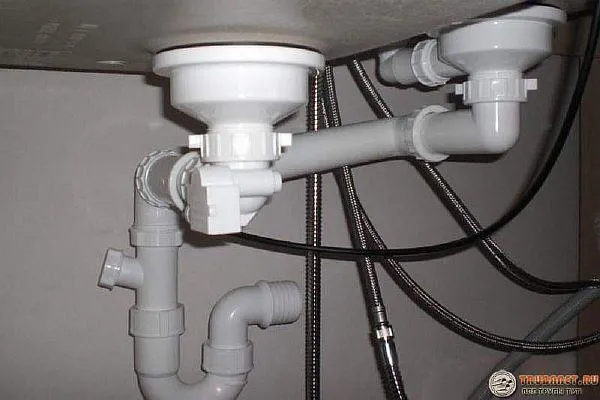

Фотография – установка сифона на кухонной мойке

  1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
  2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

Система сбора и удаления стоков является безнапорной, поэтому отводная канализационная магистраль устанавливается с уклоном 1-2 миллиметра на метр ее протяженности. Соблюдать это правило нужно очень скрупулезно.

Фото – внутренняя канализация в частном домеПри недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

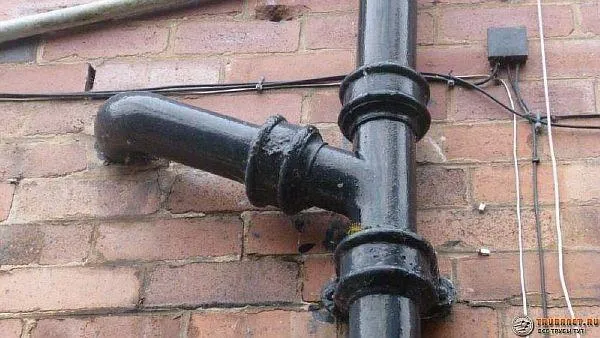

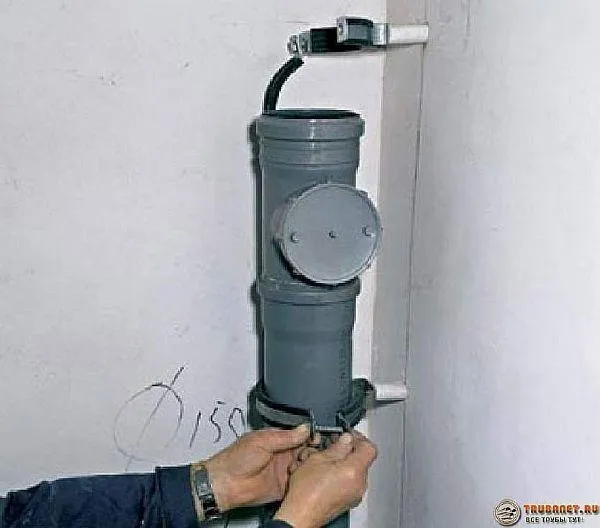

Фотография – стояк канализации с ревизией, из трубы диаметром 150 миллиметров.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

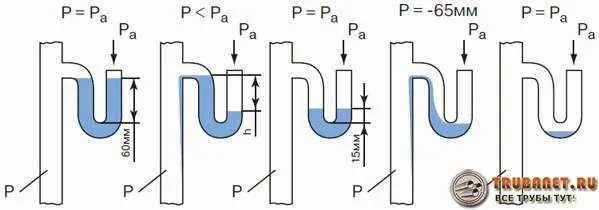

Фото – схема прорыва гидрозатвора в сифоне

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Фановая труба должна быть защищена оголовком от засорения мусором и листьями. Они, чаще всего, изготавливаются в виде дефлектора, создающего восходящий поток воздуха для вентиляции.

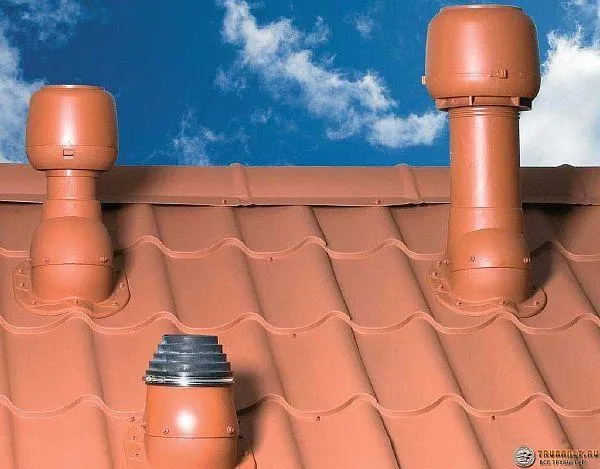

Фото – вентиляционная система и фановая труба с дефлекторами

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

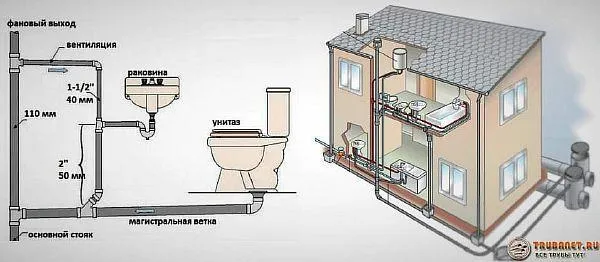

Фото – вариант схемы компоновки канализационной системы в двухэтажном частном доме

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Схема канализации в частном доме: как сделать своими руками, устройство и типы канализационных системОсновными из них являются:

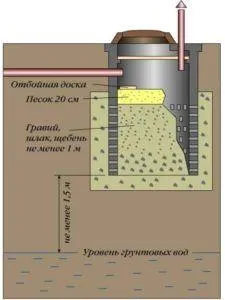

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

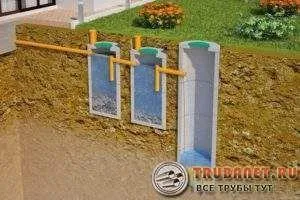

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

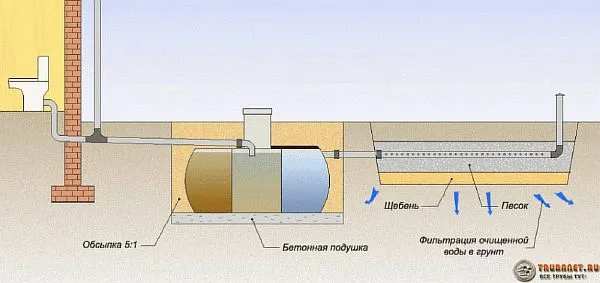

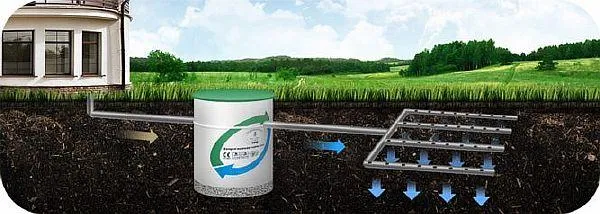

Фото – схема устройства фильтрующего поля

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Фото – схема устройства наружной канализацииЗадачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Факторы, оказывающие влияние на проектирование схемы

Они могут быть как объективными, вызванными конкретными условиями, так и субъективными, возникающими соответствующим отношением проектировщика.

К первым можно отнести уже упомянутую глубину промерзания грунта, влияющую на глубину заложения трубы наружной части канализации.

Также объективными причинами объясняется выбор способа фильтрации очищенной септиками жидкости. При устройстве канализации на глинистых грунтах с низкой водопроницаемостью вынужденно выбирается способ с использованием инфильтратов.

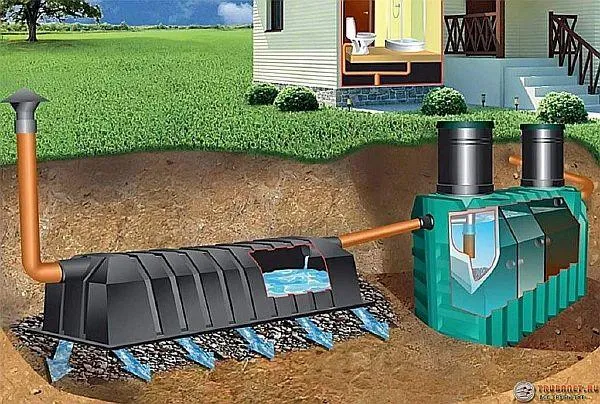

Фото – утилизация стоков в септиках с инфильтратом на глинистых грунтах

К факторам первой группы можно отнести отсутствие специальной закрытой шахты для размещения фановой трубы. Мы уже убедились в ее необходимости. В такой ситуации ее устанавливают с выводом через стену в пристенном варианте, крепление производится к стене с использованием кронштейнов.

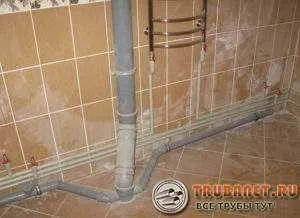

Фото – стояк и фановая труба в при стенном варианте

Если установка фановой трубы в таком варианте также нежелательна, можно воспользоваться воздушным клапаном для сброса давления в стоке канализации.

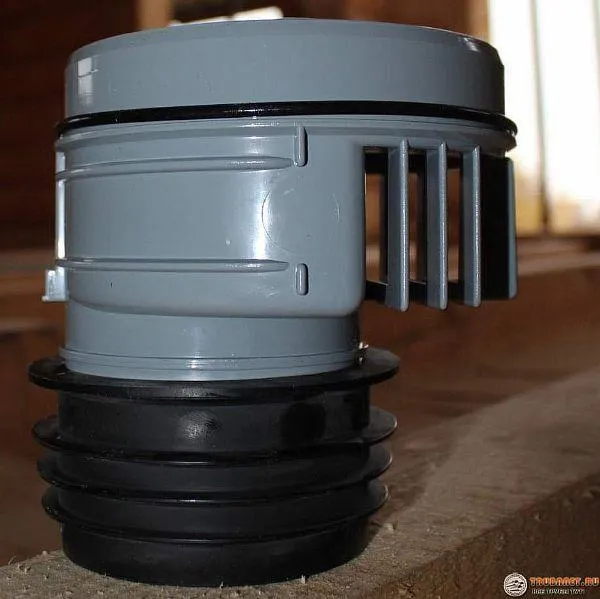

Фото – воздушный клапан для стояка канализации в частном доме

Разновидности объектов канализации и их функционирование

Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:

  1. Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.

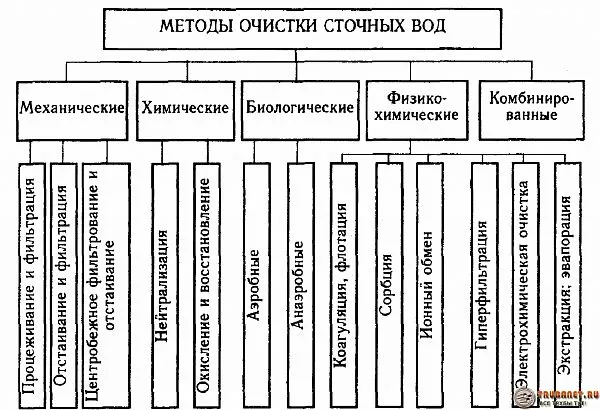

Фото – способы очистки кагализационных вод

Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.

ИНФОРМАЦИЯ В ПОМОЩЬ!!! Так, в емкости-накопителе осуществляется химическая и бактериологическая обработка стоков. Дальнейшая доочистка происходит в фильтрующем колодце. Фильтр в данном случае состоит из гравия и песка. Хорошие результаты дает использование гранулированного шлака и битого кирпича, которые являются хорошими адсорбентами.

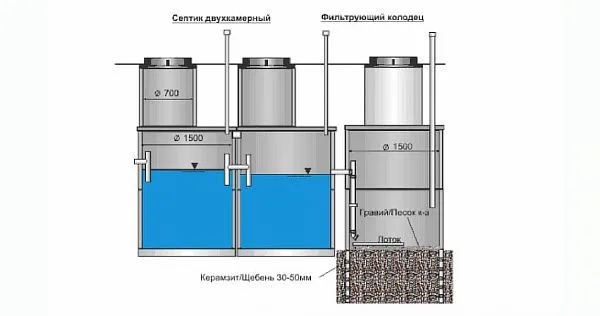

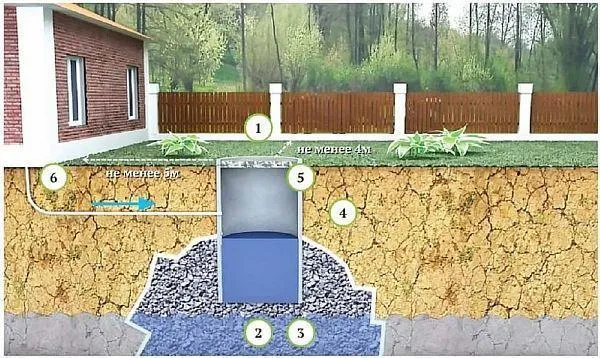

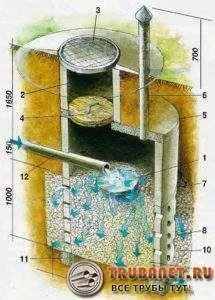

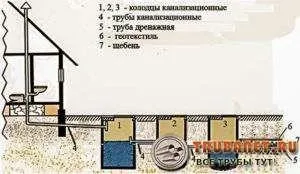

Фото – схема и устройство наружной канализации в частном доме через фильтрующий колодецКорпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.

Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.

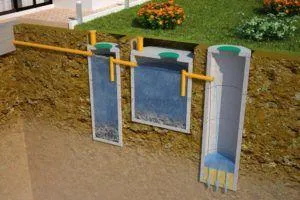

Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.

Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.

Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.

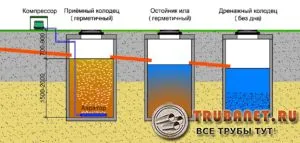

Фото – схема канализации с многоступенчатой очисткой в частном домеВ последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.

Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип работы остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.

Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.

Глубина укладки и угол наклона труб к резервуару

Насколько глубоко нужно размещать элементы наружной части канализации, зависит от климатических особенностей региона строительства. Очевидно одно – самым опасным для трубопровода является его перемерзание, особенно, если он изготавливается из металлических материалов.

За этим явлением чаще всего его разрушение. Но самое неприятное состоит в том, что до наступления теплоты об эксплуатации канализации можно забыть. Только после того, как появится возможность раскопать систему, наступит время потратить деньги на ремонт и восстановление системы.

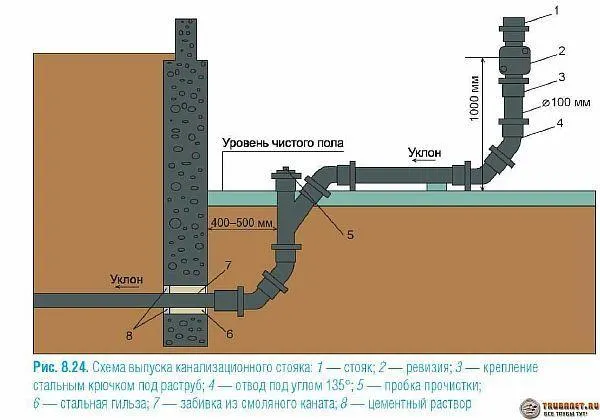

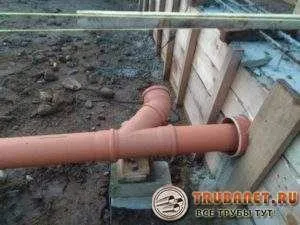

Фото – как устроить выпуск стояка канализации

Разводка и прокладка труб

В результате накопленного опыта сформировались определенные правила монтажа внутренних и наружных трубопроводов при прокладке канализации.  Выглядят они следующим образом:

  1. Независимо от места и способа его размещения, вида труб и других условий обязательным является соблюдение при прокладке уклона в сторону стока. При этом следует руководствоваться требованиями СНиПов, поскольку для каждого размера трубы требуется определенный уклон. Нарушение правил по его величине ведет, как правило, к образованию засора.
  2. Расстояния между объектами канализирования должны быть оптимальными по длине, если они превышаю 4-5 метров, необходима врезка ревизии. На 10-ти метровых участках нужно устанавливать ревизионный колодец.
  3. При прокладке канализации в загородном доме (подземный монтаж) нужно руководствоваться требования СНиП 2,04.03-85 и 2.04,01-85 в части соблюдение расстояний между отдельными объектами канализационной сети.
  4. В условиях России важным фактором является размещение трубопровода ниже нулевой точки промерзания грунта. Для обеспечения этого фактора траншея должна быть достаточно глубокой, но можно пойти по пути утепления канализации, вплоть до использования греющих кабелей при прокладке.
  5. Укладка труб канализации производится только на подушку из песка и им же производится укрытие сверху. Этот этап очень важен для их целостности.

При использовании пластиковых труб нужно осторожно выполнять трамбовку песчаного слоя. Лучшие результаты дает обильные пролив укрытия водой. При этом происходит наиболее качественное уплотнение, после чего можно производить засыпку грунтом.
Смотреть видео

Прокладка труб канализации — Уклоны, соединения, диаметр и многое другое.

Правильная автономная канализация загородного дома может работать длительное время при условии качественной прокладки и правильном обслуживании.

Утепление трубы канализации

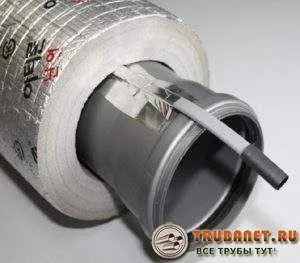

Фото – теплоизолятор для труб плюс греющий кабельЭто мероприятие позволяет избежать выполнения объемных земляных работ при прокладке коммуникаций в регионах с суровым климатом и защитить малозаглубленные трубы от перемерзания. Для этого применяются различные утепляющие материалы:

  • стекловата;
  • минеральная вата;
  • вспененный полистирол, и многие другие.

Для полной гарантии можно установить также и греющий кабель с датчиком включения при критичном понижении температуры. Понесенные затраты избавят от необходимости ремонтных работ и связанных с ними расходов. Устроенная таким образом канализационная магистраль не нуждается в глубоком заложении.

Выше мы уже рассмотрели требования по углу наклона труб самотечной канализации для внутренней системы. Они справедливы и для ее наружной части: 1-2 миллиметра на метр протяженности разводки.

Калькулятор расчета объема накопительной емкости

Фото - калькулятор расчета объема септика

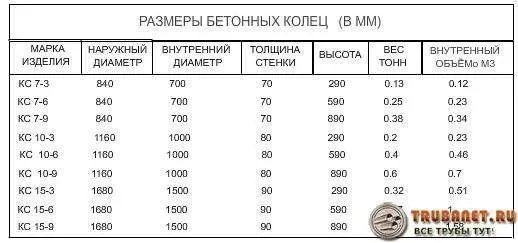

Фото - таблица размеров бетонных колец
Септик — это очистительное устройство, которое должно вмещать в себя и перерабатывать необходимые объемы бытовых стоков. В первую очередь, нужно учесть, что септика в соответствии с санитарными требованиями должно хватать минимум на трехдневный цикл осветления/очистки сточных вод.

Проще говоря, минимальный объем камер очистительного сооружения соответствует суммарному трехдневному потреблению воды всеми жильцами частного дома. Должен быть также и определенный эксплуатационный запасе на случай пополнения в семье, т. е. увеличения числа потребителей.

Определение фактического суточного потребления воды одним человеком не является простым вопросом; так, согласно СНиП это 200 литров; данный показатель на сегодняшний день считается устаревшим ввиду повсеместного использования различных видов бытовой техники, использующей воду.

К примеру, считается, что:

  • принятие душа в течение 7 минут потребует 70 литров;
  • использование биде в течение 5 минут — 40литров;
  • однократное принятие ванны или джакузи — около 110литров;
  • за один цикл работы посудомоечной машины потребляется 15 литров;
  • на 1 смыв унитаза потребляется до 9 литров воды.

С учётом вышеизложенного, в данном калькуляторе Вам предлагается самим выбрать и занести в параметры для расчета суточное потребление воды одним человеком из диапазона 260-370 литров; таков средний разброс рекомендаций.

СНиП 2.04.03-85 в зависимости от расхода сточных вод выделяет:

  • однокамерные типы — при расходе сточных вод до 1 м3/сут;
  • двухкамерные — до 10 м3/сут;
  • трёхкамерные — свыше 10 м3/сут; поэтому выше прилагаемая схема не является обязательной, а служит лишь для демонстрации одного из возможных вариантов устройства септика.

Для малых хозяйств в качестве анаэробных емкостей из бетона чаще всего используются железобетонные кольца. Железобетонные канализационные сооружения отличаются своей надежностью, практически неограниченным сроком эксплуатации. Сопровождавшая их ранее проблема – недостаточная герметичность, теперь решается современными средствами гидроизоляции.МДС 40-2.200 рекомендует располагать днища резервуаров не ниже 3 метров от поверхности, что ограничивает количество колец в одной секции (камере) септика.

Активный объём септика (Vak) определяется как произведение суточного расхода воды одним потребителем(Q литров),количества потребителей (K) и количества дней (D) осветления (отстоя) стоков: Vak=Q * K * D. По рекомендации СНиП 2.04.03-85, при ежегодной выгрузке отложений, минимальное D принимают: 3,если поступление стоков до 5 м3/сут или 5,если поступление более 5 м3/сут. Кроме того,если планируется очищать емкость реже, чем 2 раза в год,то следует увеличить Vak на 20 процентов на осадочные отложения.

При определении высоты камер (например, из бетонных колец) следует также учитывать, что согласно п.3.35, МДС 40-2.200 высота воздушного объема над уровнем жидкости не может быть менее 500 мм.

Вместимость септика должна обеспечивать содержание суточного объема стоков. Количество канализируемой жидкости напрямую зависит от числа проживающих в частном доме людей. В первом приближении считается, что один человек потребляет в сутки до 200 литров.

Направления этих расходов вполне традиционны и связаны с хозяйственным и санитарно-гигиеническим потреблением. Таким образом, семья из 4-х человек потребляет в сутки порядка кубометра жидкости.

Более точно можно определить этот показатель, используя встроенный онлайн калькулятор.

Септик и выгребная яма

Самым важным устройством в наружной части канализации является септик или другое устройство для фильтрования стоков. Установка бетонной или кирпичной конструкции не связана, с какими либо особенностями.

Смотреть видео

Прокладка труб наружной канализации частного дома

Фото – септик для частного домаА вот популярные нынче устройства высокой степени готовности из пластика нуждаются в дополнительном внимании. В местностях, где проявляются высокие уровни грунтовых вод сезонного характера, возможно всплытие емкости.

При этом нарушаются уклоны, и система перестает работать. Для таких случаев используется якорная плита из бетона. Ее устанавливают на дно котлована, и емкость септика крепится к ней стальными вязками.

Наиболее эффективным с точки зрения экономики является сооружение герметичной емкости для сбора слива или фильтрационной выгребной ямы. Для этого достаточно вырыть котлован необходимых размеров и разместить в нем емкость, изготовленную из бетонных колец или кирпичной кладкой.

В устройстве фильтрационного типа часть содержимого уходит через водопроницаемый грунт. Это позволяет сократить период между откачкой содержимого емкости, а в данной статье описаны с какой периодичностью нужно осуществлять выкачку канализации и способы как это сделать правильно.

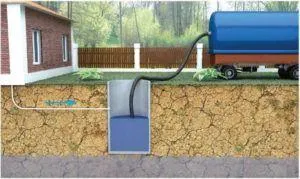

Фото – устройство и обслуживание выгребной ямыВ герметичных выгребных ямах содержимое сохраняется в течение всего времени между откачками. При большой семье такие операции производятся довольно часто, ведь каждый человек производит в сутки порядка 100 литров сточных вод.

Выгребная яма размещается в месте, удобном для подъезда ассенизаторской машины, не более 6 метров от границы участка.

Опасность выгребных ям заключается в недостаточной очистке стоков. Если в герметичных устройствах этот вопрос вообще не рассматривается, то в фильтрационных степень очистки составляет порядка 75%, чего явно недостаточно и в грунтах постепенно накапливаются загрязнения.

Категорически запрещено устраивать выгребную яму, если глубина залегания грунтовых вод составляет менее 2,5 метров.

Фото – фильтрующая выгребная яма в частном доме

Фильтрующие колодцы

Монтаж канализации частного дома своими руками возможно и другими способами. Так, наружная часть выполняется в виде фильтрующих колодцев. Это становится возможным на мергелевых или песчаных грунтах с высокой проницаемостью.

Состав фильтра в данном случае неоднороден:

  • в нижней части насыпается слой доменного шлака толщиной до полуметра;
  • затем идет слой из гравия фракцией от 15 миллиметров;
  • верхний слой правильно насыпать из битого кирпича, проявляющего сильные адсорбирующие характеристики.

На верхних слоях такого фильтра осаждаются крупные компоненты фильтрата, далее – более мелкие. Фильтрующие колодцы эффективны, если используется биологическая очистка стоков. В фильтре постепенно развиваются аэробные бактерии, способные перерабатывать органику, содержащуюся в сточных водах.

Фото – устройство канализации в частном доме, схема

Возможен и часто применяется способ утилизации отфильтрованной жидкости по дренажным канавам в ближайший водоем. Сточная вода в дренажной канве проходит дополнительную очистку, проходя через гравийно-песчаный фильтр.

Степень очистки в фильтрующем колодце, в зависимости от пропускных характеристик грунта может достигать 90-95%.

Смотреть видео
[sociallocker]

Обустройство дренажного колодца канализации

[/sociallocker]

В общем, фильтрующий колодец представляет собой переходную ступень от выгребной ямы к септику. Если добавить в емкость еще один отсек с аэрационной установкой, можно получить полноценный септик. Распыленный воздух активно окисляет биомассу стоков, образуя еще один иловый бактерицидный слой, в данном случае он представлен анаэробными бактериями.

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика для дома. Размеры септика для частного дома.

Расчет объема септика может выполняться как для однокамерной схемы, так и многокамерной. При объеме потребления за сутки порядка одного кубометра для полного биоценоза содержимого септика достаточно одной камеры.

При большем количестве стоков нужно использовать две или более емкости, которые устанавливается последовательно. Септики из двух или более камер, разделяются поровну, но возможно использование устройств, в которых первая камера занимает до 75% объема. Важно — выгребные ямы по санитарным нормам делать запрещается!

Фото – канализационная система с двухкамерным септиком и фильтрующим колодцемГлавное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Фото – схема канализации с трехкамерным септиком и полем фильтрации для очистки стоков

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Принципы устройства трубопровода канализации

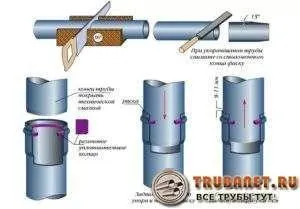

Фото – раструбное соединение пластиковых труб канализацииОсновным отличием сливных систем от прочих трубопроводов является следующие особенности:

  1. Самотечность при работе в условиях атмосферного давления. Жидкость течет по трубопрокатным изделиям под действием гравитации по заранее заданному уклону.
  2. Скорость протекания устанавливается углом наклона трубопровода в сторону истечения. При этом его величина должна быть строго в пределах 1-2 миллиметра на метр. О причинах уже было сказано выше.
  3. Герметичность. Для самотечного трубопровода она обеспечивается раструбным соединением элементов с использованием резиновой манжеты для уплотнения.

При монтаже канализационной системы не допускается соединение труб с перекосом от общей оси. В противном случае между стенкой детали и манжетой образуется зазор с протечкой транспортируемой жидкости.

Какие трубопрокатные изделия выбрать дома

Для систем удаления стоков используются трубопроводы из различных материалов:

  1. Керамические. Такой материал очень долговечен, он не подвержен никаким воздействиям агрессивных сред. К недостаткам можно отнести сложный монтаж и тяжелую логистику.

Фото – керамические канализационные трубы

  1. В течение многих десятилетий лидерами рынка были канализационные трубопрокаты из чугуна. Этот материал практически идеально подходит для указанного применения. Материал изготовления устойчив к коррозии в большинстве сред и имеет достаточно высокие прочностные характеристики. Точность раструбного соединения обеспечивается способом производства – литьем. Кроме того, применение труб из чугуна позволяет при их монтаже использовать зачеканку для улучшения плотности соединения.

Для облегчения монтажа чугунных трубопроводов производится большой ассортимент фитингов.

Фото – чугунные раструбные трубы для канализации

  1. Трубы асбестовые. Некоторые положительные характеристики асбестовых труб не отменяют главного отрицательного момента – такие материалы запрещены к применению в жилищном строительстве.
  2. Пластиковые канализационные трубы на сегодняшний день практически вытеснили все остальные виды. Простая доставка и выгрузка, технологичность материала при монтаже и долговечность привели к тому, что они стали основными материалами для тех кто решил сделать канализацию своими руками. Основной способ сборки трубопроводов – в раструб. Для внутренних систем основными размерами являются:
    • Для отводов от сантехнических приборов – диаметры 40 или 50 миллиметров;
    • Для стояка и фановой трубы – размер 100 или 110 мм;
    • Для отводной трубы от дома к септику 100, 110 или 150.

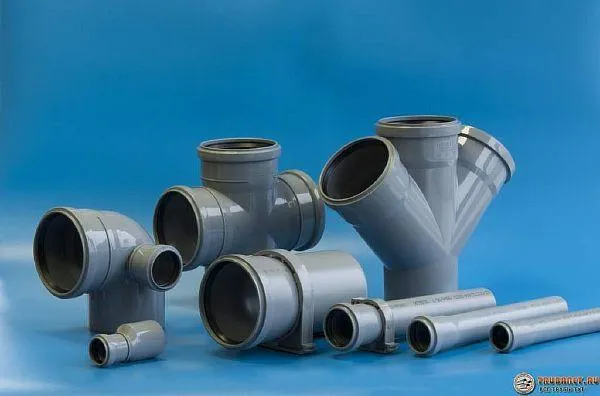

Фото – трубы канализационные пластиковые и фитинги к ним

Проведение трубопровода от дома к резервуару

Емкость, содержащая сточные воды, представляет собой первую точку риска в канализационной системе, где возможна утечка содержимого. В таком случае часть содержимого может попасть в окружающую среду, создавая возможность заражения местности и источников питьевой воды.

Смотреть видео
[sociallocker]

Канализация в частном доме. Вариант вывода канализационной трубы.

[/sociallocker]

Поэтому установлено правило, определяющее установку накопительной емкости на расстоянии не менее 10 метров от жилого дома. Однако есть источники, которые регламентируют эту величину в 5 метров.

Следует понимать, что это случайное разночтение, но лучше придерживаться первого варианта установки. В этом случае будет невозможно предъявить претензии. Но, строго говоря, правильная установка емкости зависит от пропускной и фильтрующей способности грунтов на участке.

Обязательным является условие соблюдения уклона в тех параметрах, о которых упоминалось выше.

Для прокладки канализационной выходной трубы потребуется отрыть траншею необходимой глубины, определяемой уровнем промерзания грунта. Представим себе трудозатраты, связанные с выполнением этого требования, ведь нужно еще предусмотреть толщину дренажного слоя. Если в Московской области грунт промерзает до 1,8 метра, то глубина траншеи составит более 2,2. Поэтому многие предпочитают канавы мелкого заложения, утепляя трубы защитной рубашкой и греющим кабелем.

Фото – укладка наружной канализацииПорядок выполнения работ следующий:

  1. Производится разметка трассы с отметкой колышками или шнуром.
  2. Выемка грунта на глубину подключения порядка 60 сантиметров.
  3. Засыпка дренажа – на дно порядка 20 сантиметров гравия и 10 сантиметров песка.
  4. Проливка дренажа водой для уплотнения.
  5. Разметка уклона производится с использованием шнура и строительного уровня. Верхний конец на выходе из здания должен быть выше противоположного на 20 сантиметров при десятиметровом расстоянии.
  6. Укладываются трубы посекционно на глубину по схеме укладки, положение регулируется подложенными под них кирпичами и подсыпкой песком.
  7. Устанавливается греющий кабель, закрепляется скотчем.
  8. В процессе прокладки на трубу надевается термоизолирующий кожух.
  9. Труба с кабелем и утеплителем засыпается песком, затем вынутым ранее грунтом.

Использование для наружной сливной системы пластиковых труб обеспечит их целостность при сезонных подвижках грунтов, поскольку они достаточно эластичны, чтобы выдержать такие нагрузки. Устройство канализации в своем доме из этого материала обеспечивает ее работоспособность на срок до 50 лет.

Стоимость установке своими руками

Оплата услуг приглашенных специалистов стоит немалых денег. Но если проанализировать технологию монтажа по схеме разводки канализационной системы, становится очевидным, что нет в ней ничего, что нельзя было бы сделать самому правильно.

Смотреть видео
[sociallocker]

Утепление канализации в частном доме Канализация в частном доме своими руками Вакуумные клапаны

[/sociallocker]

Стоимость материалов можно просчитать уже на этапе проектирования, когда готова деталировка в соответствии с проектом. А суммарные затраты зависят от логистики, то есть – с учетом доставки до места монтажа.

Как повысить эффективность

Бесперебойная работоспособность сливной системы, прежде всего, обеспечивается качественным монтажом.

Смотреть видео

Как проложить канализационную трубу, уклоны и изгибы, канализация своими руками

Единственное что можно посоветовать пользователю – установить дополнительно к схеме канализации измельчитель отходов под мойкой, правильно сделать это не составит труда. Данное действие в значительной степени защитит систему от образования засоров.

Какие документы нужны для получения разрешения на реконструкцию частного дома?


Для получения разрешения на реконструкцию частного дома обычно требуется представить в местные органы управления архитектурно-градостроительной деятельности набор документов. В России этот порядок установлен Федеральным законом «Об основах градостроительной деятельности» от 06.10.2003 г. № 131-ФЗ и соответствующими нормативными актами.

Перечень необходимых документов может отличаться в зависимости от региона и конкретных условий строительства. Однако, обычно в него входят:

  1. Заявление на получение разрешения на реконструкцию, оформленное в соответствии с установленной формой.

  2. Паспорт дома, который выдается в соответствующем управлении градостроительства и архитектуры.

  3. Документы на землю, на которой расположен дом (например, правоустанавливающие документы, кадастровый паспорт и др.).

  4. Проект реконструкции, оформленный в соответствии с требованиями градостроительного законодательства.

  5. Технический план и схема планировочной организации земельного участка.

  6. Согласования с соседями и соответствующими органами в случае необходимости перепланировки или изменения фасадов дома.

  7. Договор с проектной организацией, которая занимается разработкой проекта реконструкции.

  8. Справка об уплате государственной пошлины.

Для получения подробной информации и консультации рекомендуется обратиться в местный орган управления архитектурно-градостроительной деятельности.

Добавить комментарий
