Бойлер или электрический водонагреватель, также известный как «кипятильник» или «котел», является устройством для предоставления автономного источника горячей воды для любого объекта. Он состоит из внутреннего бака, термостата, который можно регулировать, и магниевого анода.

Содержание:

Как устроен накопительный водонагреватель: особенности устройства
Как устроен накопительный водонагреватель: особенности устройства

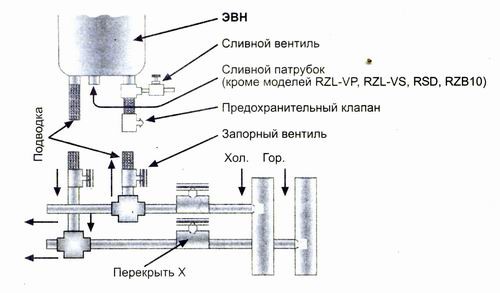

Схема устройства и подключения накопительного водонагревателя.

В качестве дополнительных элементов конструкция имеет кронштейн для крепления к основанию стены, трубку отбора воды, теплоизоляцию, трубку подачи воды, термометр, наружный корпус, декоративную крышку, индикаторную лампочку. Показывает наглядно то, как устроен данный аппарат.

Как устроен накопительный водонагреватель: особенности устройства

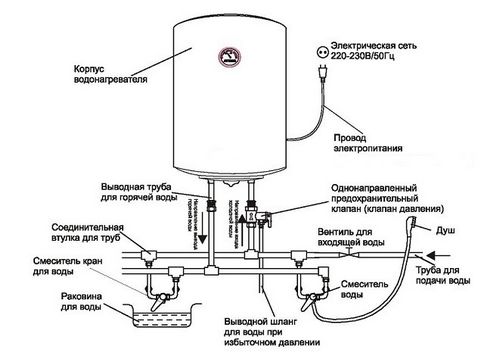

Схема подключения накопительного водонагревателя.

Стоит отметить, что графические условные обозначения применимы на всех этапах проектирования системы отопления, а также в момент монтажа, наладки и эксплуатации данных систем. Они передают в графическом виде информацию, которая необходима при работе с проектом, это позволяет значительно облегчить проектирование, изучение и анализ проектов. Однако действующая, установленная государством, система условного обозначения не способна отразить все многообразие нового оборудования и элементов, которое широко применяется в настоящее время. Поэтому проектные организации и компании-производители используют для собственных каталогов и проектов условные обозначения, разработанные индивидуально, однако это затрудняет работу представителей проектных организаций, которые используют климатическую технику отечественного и зарубежного производителей. Если со всем детально ознакомиться, то установка водонагревателя окажется простой задачей даже для домашнего неквалифицированного мастера.

Зная устройство, которым обладает проточный водонагреватель, можно выбрать именно ту модель, которая будет служить в течение долгого времени. Внутреннее покрытие, которым обладает бак, может быть изготовлено на основе следующих материалов: нержавеющей стали, титана, стеклофарфора. Наиболее недорогим является проточный водонагреватель, выполненный из стеклофарфора, однако он обладает своими недостатками. Например, перепады температур могут повлиять на образование микротрещин, именно по этой причине гарантия на подобные модели не распространяется дольше трех лет.

Особенности устройства накопительного водонагревателя

Как устроен накопительный водонагреватель: особенности устройства

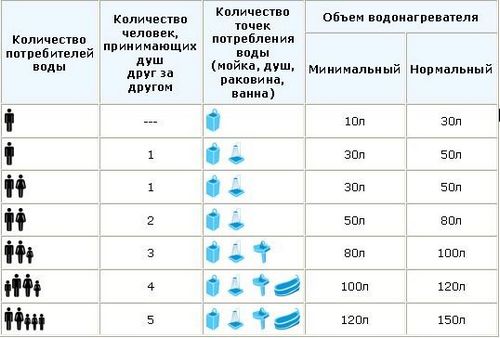

Таблица выбора объема накопительного водонагревателя.

Проточный водонагреватель, который обладает внутри антикоррозийным покрытием с применением титановой эмали, как правило, имеет гарантийный срок 10 лет. Такой же срок у аппаратов, которые имеют внутреннее покрытие, изготовленное с использованием нержавеющей стали.

Электрический бойлер будет способен обеспечить лишь заданное потребление воды, что будет зависеть от конкретной модели. Так, существуют 2 типа электрических водонагревателей: первый из них — емкостный (накопительный), второй — проточный нагреватель. Емкостные водонагреватели обладают специальной емкостью, где осуществляется постепенный нагрев воды, в процессе чего применяются электрические тэны.

Накопительный водонагреватель работает по следующему принципу. После того как режим задан, вода начинает нагреваться, далее срабатывает контактор, чтобы произошло отключение. В момент остывания или расхода воды контактор срабатывает на возобновление работы тэнов. Как правило, накопительный бойлер обладает тэнами, мощность которых не более 2 кВт. Проточный электроводонагреватель лишен емкости. Тэны начинают функционировать только лишь после того, как будет включен кран воды. Для того чтобы обеспечить моментальный нагрев воды, мощность тэнов должна варьироваться в зависимости от нужд, примерно 3-27 кВт. ИЗОБРАЖЕНИЕ №2 иллюстрирует отличие устройств накопительного и проточного аппаратов.

Знать, как устроен водонагреватель, необходимо еще и для того, чтобы правильно его подключить к электрической цепи. Питание к водонагревателю необходимо подвести от щитовой. Стоит помнить, что не допускается подключение каких-либо других электроприборов к данной силовой линии. К водонагревателю должен быть проложен трехжильный кабель. Кабель соответствующего сечения предназначается для максимальной нагрузки, которая может достигать 5 кВт. Автоматический выключатель достаточно установить на 16 А в том случае, если бойлер до 3,5 кВт, либо на 20 А — для нагрузки до 4 кВт.

Вернуться к оглавлению

Как можно сэкономить на знании устройства водонагревателя и защититься от электротравмы

Как устроен накопительный водонагреватель: особенности устройства

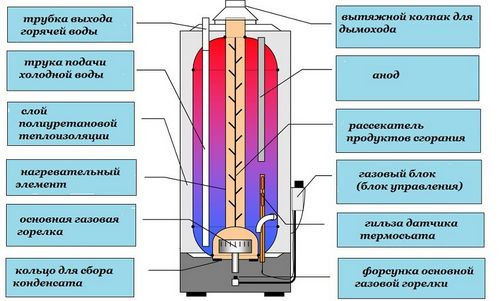

Схема газового водонагревателя.

Водонагреватель имеет такое устройство, которое должно быть снабжено защитой от возможного получения электротравм. Именно для этого электрическая цепь должна быть оснащена УЗО типа АС на 30 мА. Установку следует производить на порог выше выключателя автоматического типа. Для того чтобы не накапливать в щитовой чрезвычайно много автоматики, достаточно будет произвести установку дифференциального автоматического выключателя — дифавтомата взамен автоматического выключателя, а также УЗО.

Если водонагреватель обладает большой емкостью (от 150 л), для того чтобы сэкономить электроэнергию, желательно использовать электрический счетчик, который имеет способность рассчитывать двойной тариф — день-ночь. Бойлер, оснащенный программным обеспечением, будет греть воду в часы наиболее низкого тарифа — например, в ночные часы. Ранним утром вода будет горячей, а в дневное время ее окажется достаточно для подогрева по мере необходимости.

Вернуться к оглавлению

Устройство отдельных элементов нагревателя

Как устроен накопительный водонагреватель: особенности устройства

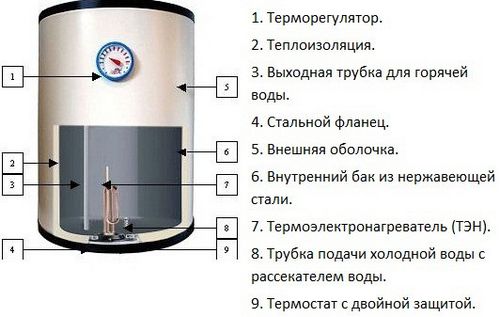

Схема устройства электрического водонагревателя.

Накопительный водонагреватель работает по принципу разной плотности холодной и горячей воды. Вода поступает через трубку подачи воды. Холодная вода обладает большей плотностью, по этой причине она располагается в нижней части бака, то есть там, где установлен тэн. Нагреваясь, вода перемещается вверх и поступает посредством трубки забора воды напрямую к потребителю.

Накопительный водонагреватель обладает специальным расположением трубок забора и подачи воды. Они располагаются так, чтобы холодная вода поступала снизу, а горячая забиралась сверху. Холодная вода после поступления в водонагреватель проходит рассекатель струи, равномерно распределяясь по объему бака, она постепенно начинает вытеснять нагретую воду в верхние слои, где производится забор воды. При этом бойлер использует принцип, при котором слои воды не перемешиваются между собой, благодаря этому потребитель имеет возможность получать воду, которая обладает однородной температурой.

Накопительный водонагреватель имеет бак, выполненный из стабилизированной высокопрочной стали, которая устойчива к процессам коррозии. Внутреннюю его поверхность покрывают в процессе производства стеклофарфором, обжигаемым при температуре, равной 850°С. Бойлер, имеющий в составе стеклофарфор, который химически нейтрален, оказывается надежно защищен от коррозии. Благодаря особенной кристаллической структуре бак, изготовленный с применением стеклофарфора, способен выдерживать значительные нагрузки деформирующего типа.

Стеклофарфор имеет такой коэффициент линейного расширения, который близок к коэффициенту расширения, свойственному стали. Это обусловливает отсутствие отслоения покрытия в процессе эксплуатации водонагревателя. Бойлер имеет внутренний бак, который защищен магниевым анодом от электрохимической коррозии. Для того чтобы сделать срок службы водонагревателя еще более длительным, следует осуществлять периодическую замену магниевого анода, что должно происходить не реже одного раза в полгода. Бойлер имеет в своем устройстве стальной фланец, на котором смонтированы: термоэлектронагреватель (который представляет собой нихромовую спираль, заключенную в медный кожух), магниевый анод и термостат. Опорный съемный фланец укрепляется в корпусе аппарата при помощи резьбы либо болтов.

Вернуться к оглавлению

Дополнительные элементы водонагревателя

Бойлер обычно имеет внешнюю оболочку, представленную корпусом, изготовленным из стали. Те нагреватели, которые имеют объем в пределах 5-15 л, обладают корпусом, при изготовлении которого используется пластик. Модели, обладающие объемом в 30 литров, могут быть выполнены с применением пластика или металла.

Бойлер имеет в составе экологически чистую теплоизоляцию. Для изготовления теплоизоляции применяется экологически чистый пенополиуретан, который размещают между внутренним баком и корпусом. Толщина такой изоляции колеблется в пределах 18-40 мм, что зависит от модели. Благодаря этому показатель теплопотерь равен 1°С за двухчасовой период. Бойлер имеет термостат, оснащенный двойной защитой. Этот элемент обладает плавной регулировкой температуры до предела в 75°С. Термостат оснащен устройством, которое защищает водонагреватель от перегрева. На тот случай, если температура жидкости достигнет допустимого предела, превысив отметку в 85°С, защитное устройство, которое располагается во внутренней части термостата, автоматически отключит тэн от электросети.

Температурный режим функционирования водонагревателя может быть установлен самим потребителем, что осуществляется с помощью терморегулятора. Температурный режим, который был задан пользователем, термостат станет в течение всего времени поддерживать в автоматическом режиме. Если температура жидкости в приборе упадет более чем на 3°С, термостат включит тэн, после этого температурный режим будет повышен до заданной отметки.

Помимо уже описанных элементов, которые входят в устройство бойлера, комплект поставки имеет предохранительный клапан, монтируемый на трубке подачи воды. Этот элемент призван выполнять следующие функции защиты:

  • предотвращает слив воды, который может производиться самопроизвольно в момент отключения подачи в магистральной сети;
  • уравнивает давление воды с давлением в системе водопровода (при повышении давления в бойлере выше давления в магистральной сети открывается клапан, и давление понижается до того, которое установлено в магистральной сети).

В момент повышения допустимого уровня давления в магистральной сети посредством дренажного отверстия обратного клапана автоматически осуществляется сброс избыточного давления.
