Саморегулирующий греющий кабель для водопровода — это надежное и эффективное решение для внутреннего обогрева труб. Он позволяет избежать замерзания воды в трубах и сохранить нормальный водоснабжение. Узнайте подробнее о преимуществах и особенностях использования кабеля для внутреннего обогрева труб.

Отечественные зимы порой бывают так суровы, что замерзает канализация и водопроводная система. При этом не просто прекращается водоснабжение дома, последствия могут быть гораздо печальнее. Трубы может разорвать льдом и придется прокладывать все коммуникации заново. Надежный и экономичный способ предотвратить катастрофу – использовать саморегулирующий греющий кабель для водопровода. Этот несложный способ обогрева сохранит систему даже в условиях крайнего севера. Как работает устройство, его виды и основные принципы установки – в этом материале.

Тепловое устройство поможет исправить огрехи строителей в прокладке коммуникаций

Читайте в статье

Для каких целей пригодится саморегулирующий греющий кабель для водопровода и принцип его действия

Нагревательный кабель для водопровода – это особый вид провода, способного менять свою температуру, ориентируясь на окружающий его тепловой режим. Чем холоднее становится труба, тем сильнее нагревается провод.

Где применяют систему

Согревающие саморегулируемые кабели для водопровода применяют при монтаже кровли, полов, карнизов, водопровода и канализации. Существует три сферы применения этого устройства:

  • в индивидуальном жилищном строительстве для обогрева инженерных сетей;
  • в коммерческом секторе для согревания труб и систем тушения пожара;
  • на промышленных предприятиях, работающих в суровых климатических условиях.

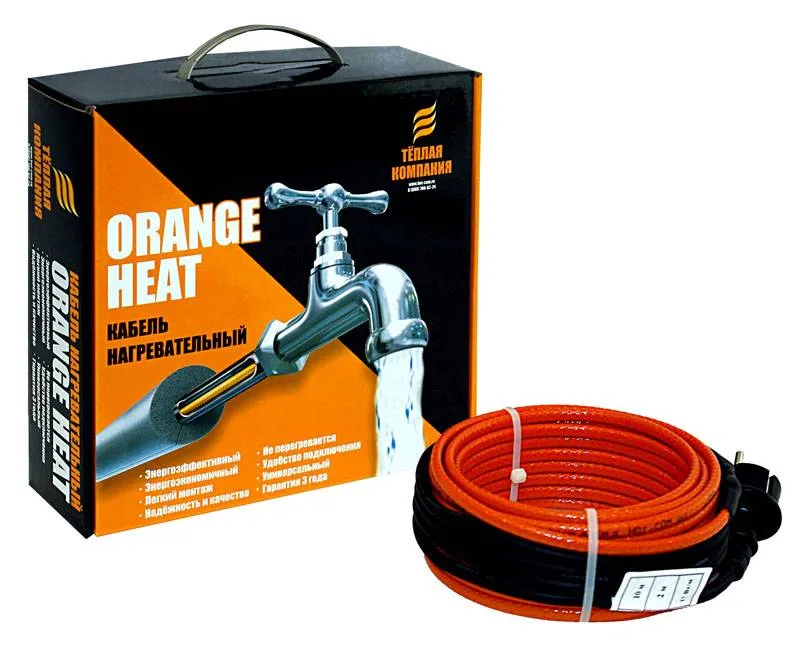

В продаже можно найти готовые комплекты для обогрева трубВ продаже можно найти готовые комплекты для обогрева труб

Как устроен прибор

Конструкция кабеля:

  • жилы из меди, осуществляющие напряжение во всей протяжённости устройства;
  • матрица обогрева, регулирующая температуру и нагревающая кабель;
  • несколько слоев изолятора;
  • металлический экран, предохраняющий провод от случайного нарушения целостности и помех. На этот экран подводится заземление;
  • защитный наружный слой.

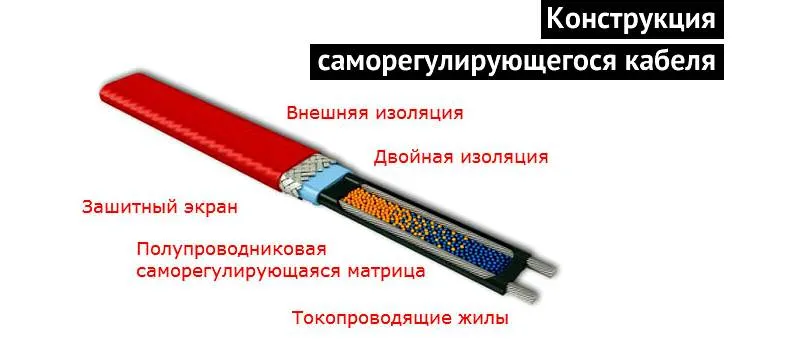

Структура обогревателяСтруктура обогревателя

Многослойная структура провода не восприимчива к внешнему воздействию и имеет продолжительный период эксплуатации.

Работа саморегулирующегося нагревательного кабеля похожа на действие резистивной проводки. Чем больше нагревается проводник, тем сильнее увеличивается сопротивление и наоборот, с понижением силы электротока снижается мощность.

Матрица в сердцевине прибора регулирует проводимость устройства.

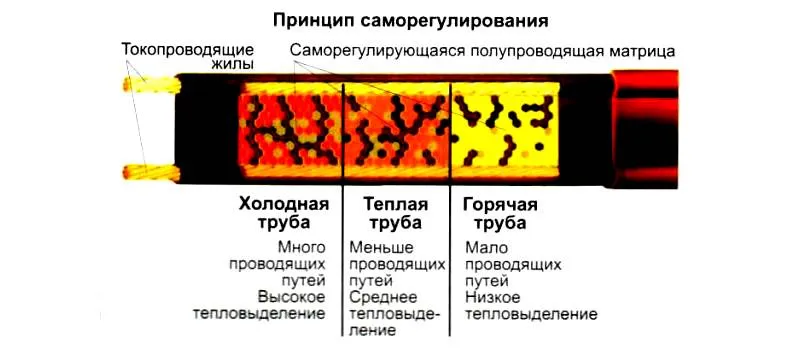

Так происходит саморегуляция устройства в зависимости от температуры окружающей средыТак происходит саморегуляция устройства в зависимости от температуры окружающей среды

Плюсы и минусы устройства

Как любой прибор, греющий провод имеет свои преимущества и недостатки. О первых следует знать, а со вторыми бороться с помощью грамотной установки и правильной эксплуатации:

Плюсы Описание
Равномерный прогрев Кабель нагревается по всей протяженности, прогрев равномерный и постепенный.
Надежность Элементы системы устойчивы к внезапным перепадам напряжения в сети. Несколько степеней защиты предотвращают перегрев даже при нахлёсте.
Экономичность Расход электроэнергии для такой системы сравнительно невысок, к тому же экономия достигается за счет саморегулировки.
Отсутствие ограничений по длине Обогреватель эффективно работает вне зависимости от протяжённости.
Отсутствие необходимости в обслуживании Устройство автономно и практически не требует ухода, кроме случаев механического повреждения.
Простота монтажа Установить шнур внутри или снаружи трубы можно собственными силами, не привлекая наёмных специалистов.
Минусы Описание
Стоимость Действительно, расценки на подобные устройства высоки, но стоит сравнить эти расходы с возможной заменой всех коммуникаций после их повреждения и сделать правильный вывод.
Необходимость закупки дополнительных материалов Для монтажа необходимо докупать изоляционные муфты, переходники и сальники.
Потратив однажды средства на установку обогревателя, вы навсегда перестанете испытывать беспокойство при падении температуры за окномПотратив однажды средства на установку обогревателя, вы навсегда перестанете испытывать беспокойство при падении температуры за окном

Виды обогревающих кабелей

Согревающий провод имеет несколько разновидностей:

  • Резистивный – с проводниками тока, являющимися нагревательными элементами. Этот греющий провод имеет определённую длину, которую нельзя сокращать.

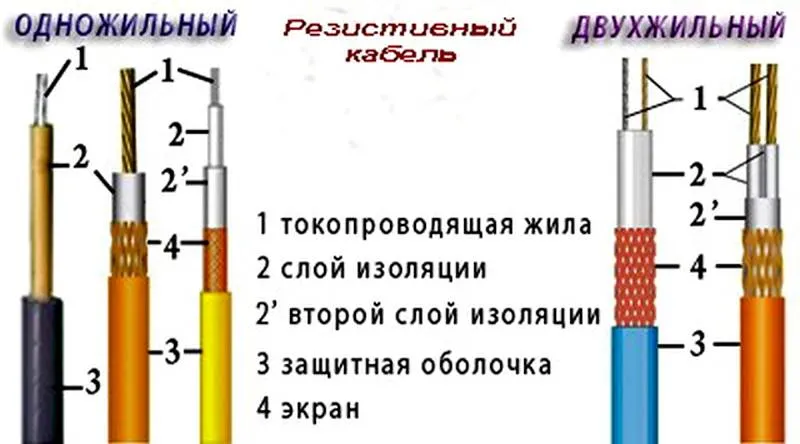

Схема устройства резистивного кабеля с одной или двумя жиламиСхема устройства резистивного кабеля с одной или двумя жилами

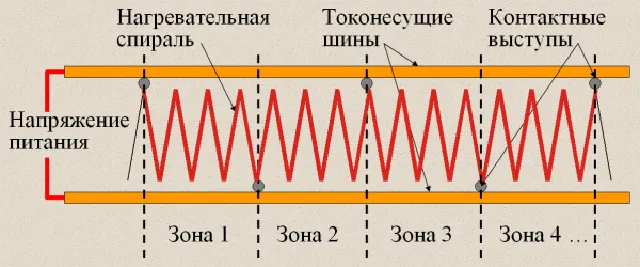

  • Зональная конструкция имеет параллельные проводники, обмотанные проволокой с большим сопротивлением. Нагревание происходит от взаимодействия обмотки и жилы.
Схема зонального проводаСхема зонального провода
  • Кабель с саморегулирующейся системой. Сдержит полупроводниковую матрицу, реагирующую на изменения температурного режима вне кабеля.

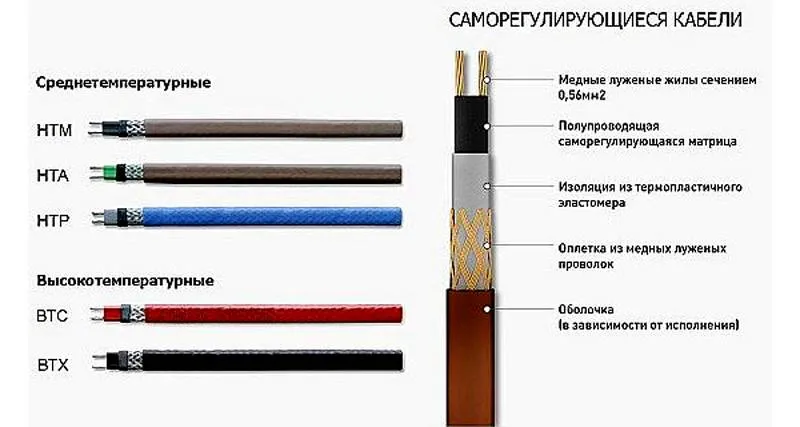

Виды саморегулирующегося обогревателяВиды саморегулирующегося обогревателя

Первые два вида кабеля применяются для обустройства тёплых полов и прогрева инженерных коммуникаций. Зональные и резистивные кабели можно использовать для обогрева труб диаметром не более 4 сантиметров. Саморегулируемый шнур будет дороже, но такая система окупается быстрее других видов.

Статья по теме:

Кабель для обогрева водопроводной трубы. Кабель используют для предотвращения промерзания системы водоснабжения. Как его правильно выбрать, чтобы решить поставленную задачу без лишних затрат и трудностей, об этом мы подробнее поговорим в статье.

Как рассчитать длину и мощность саморегулирующегося греющего кабеля для обогрева труб

В каждом варианте установки устройства есть свои особенности. Существует два способа размещения провода: снаружи и внутри трубы. Наружный монтаж возможен при прокладке инженерных сетей. Если трубы уже находятся в грунте, остаётся применить только внутреннюю прокладку и использовать провод с саморегулированием.

Важно! Внутри водопроводных труб можно использовать только кабель с покрытием из пищевого пластика.

Снаружи можно устанавливать обогреватели любого из трёх типов, но они не должны быть мощнее 17 ВтСнаружи можно устанавливать обогреватели любого из трёх типов, но они не должны быть мощнее 17 Вт

Что нужно знать для расчётов:

  • Р провода (указывается на его боковой стороне);
  • габариты трубы;
  • вид теплоизолятора;
  • перепады температуры в районе проживания.

Формула выглядит следующим образома:

Длина кабеля = Коэффициент запаса х длину труб х теплопотери / Р провода

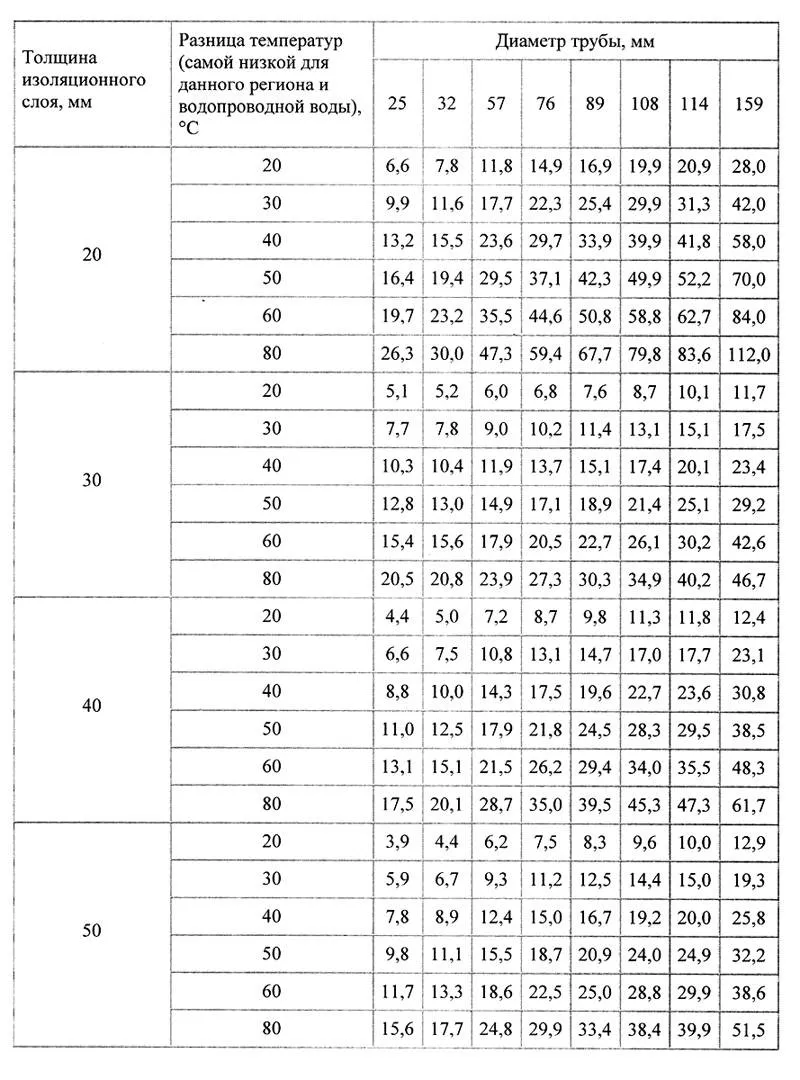

Таблица теплопотерь для расчётаТаблица теплопотерь для расчёта

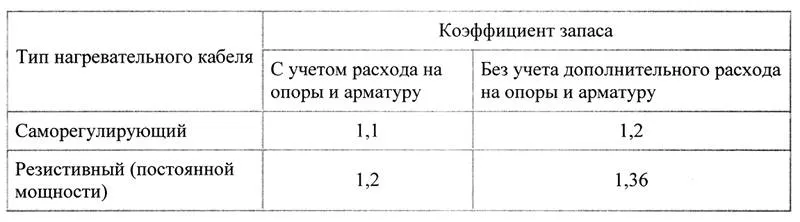

Таблица коэффициента запасаТаблица коэффициента запаса

Предварительно можно произвести расчёты, исходя из показателей мощности: D до 25 мм – 10 Вт на метр, до 40 – 16 Вт, до 60 – 24 Вт, до 80 – 30 Вт, свыше этого показателя – 40 Ватт на метр.

Если располагать кабель снаружи  водопровода, можно увеличить обогрев при помощи разного расположения:

  • параллельного (подходит для тонких труб);
  • змеевидного (быстро согревает трубы);
  • спиральной намотки (применяется для стабилизации температуры).

Цены на материалы

Цены на самогреющие кабели для водопровода зависят от мощности. Рассмотрим стоимость комплекта для обогрева труб на примере продукции фирмы «Теплолюкс»:

Модель Стоимость, руб Технические характеристики
Комплект Freezstop Lite-15-15 5 490
  • Показатель мощности 225 Вт
  • Длина 15 м
  • Силовой шнур 3м
Комплект Freezstop Lite-15-1 1 123
  • Показатель мощности 15 Вт
  • Длина 1м
  • Силовой шнур 3м
Комплект  Freezstop Lite-15-7 3 040
  • Показатель мощности 150 Вт
  • Длина 7 м
  • Силовой шнур 3м
Комплект Freezstop Lite-15-6 2 795
  • Показатель мощности 90Вт
  • Длина 6 м
  • Силовой кшнур3м
Комплект Freezstop Lite-15-20 6 833
  • Показатель мощности 300 Вт
  • Длина 20 м
  • Силовой шнур 3м
Комплект Freezstop Lite-15-3 1 944
  • Показатель мощности 300 Вт
  • Длина 20 м
  • Силовой шнур 3м
Комплект Freezstop-25-3 2 401
  • Показатель мощности 45 Вт
  • Длина 3 м
  • Силовой шнур 3м

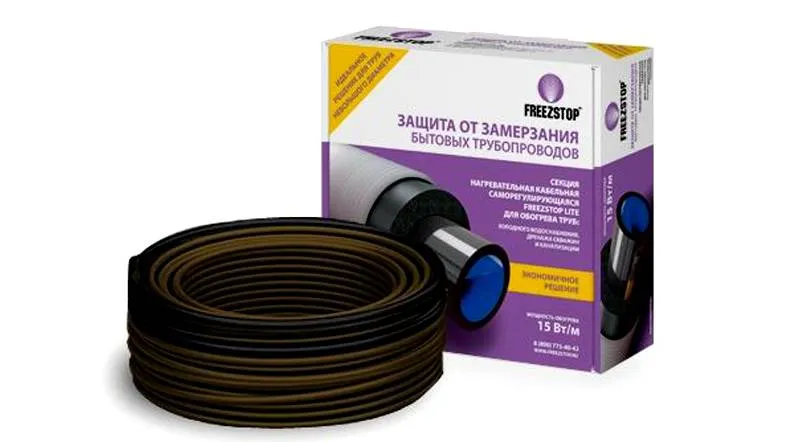

Комплект Freezstop Lite-15Комплект Freezstop Lite-15

Как подключить греющий кабель внутри и снаружи коммуникаций

Закрепление проводки поверх трубы возможно только в процессе прокладки сетей. Если сети уже находятся под толщей грунта, подумайте, стоит ли тратиться на раскопки или лучше использовать второй, внутренний вариант.

Наружный монтаж

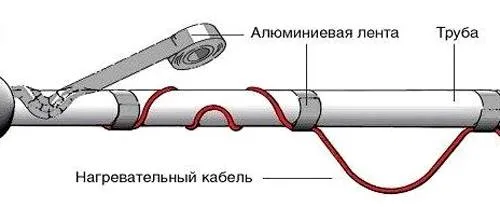

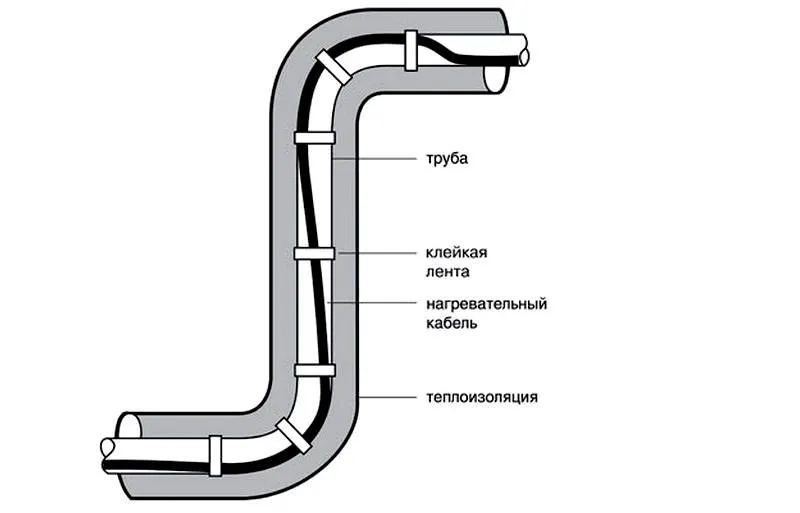

При наружном расположении греющего провода крепление происходит при помощи алюминиевого скотча. Он не только прочно прижмёт кабель к трубе, но и выступит в качестве дополнительного теплоизолятора.

В угловых поворотах трубы провод располагают по наружному краю, чтобы не перегибать жилыВ угловых поворотах трубы провод располагают по наружному краю, чтобы не перегибать жилы

Есть несколько вариантов намотки, рассмотрим их подробнее:

Вариант намотки Изображение Особенности

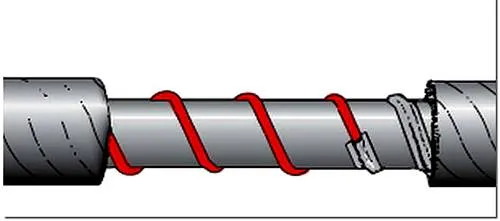

Спираль Спираль Такой вариант расположения провода подходит для районов с суровым северным климатом. Шаг витка шнура составляет пять сантиметров или больше. В этом случае, рассчитывая длину провода, нужно умножить длину трубы на 1.7.
Змейка Змейка Такой тип намотки тоже потребует дополнительной длины шнура, примерно на 1.4 раза больше длины трубы. Змейка не будет сама держаться на поверхности, её нужно закрепить скотчем.
Продольное расположение Продольное расположение Это самый простой, но наименее эффективный способ. Шнур прокладывается вдоль трубы и равен её длине.

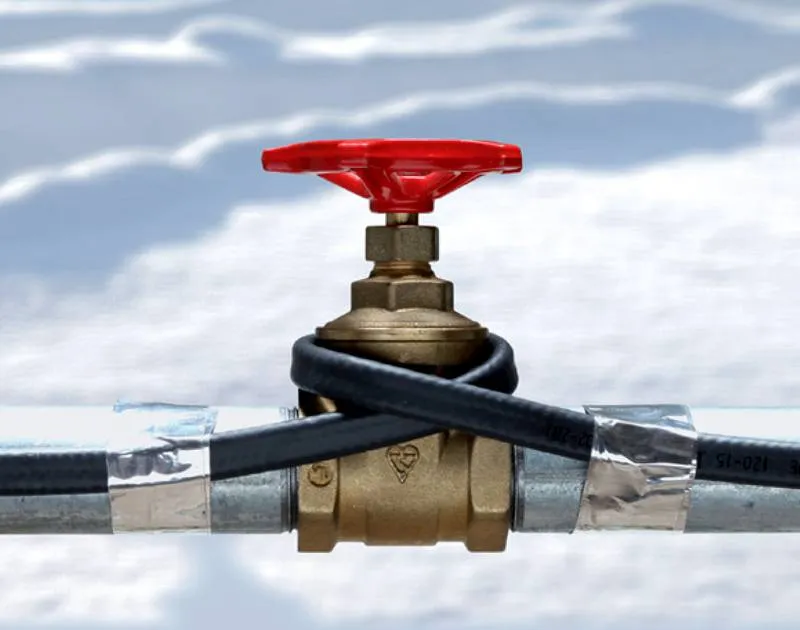

Совет! При спиральном накручивании в труднодоступных местах используют следующий приём: наматывают петли большими витками и потом заворачивают их в обратную сторону.

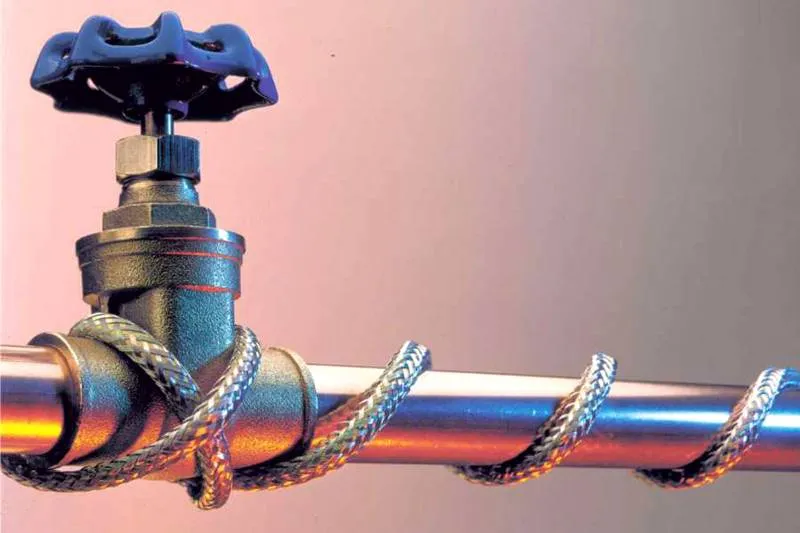

На узловых соединениях используются следующие типы намотки:

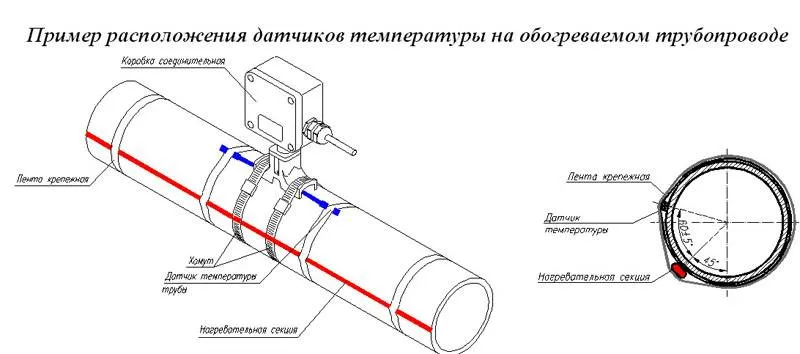

Следует с особой ответственностью подойти к установке терморегулятора для греющего кабеля. От этого элемента системы будет напрямую зависеть её эффективность. Место монтажа нужно проклеить изолирующим скотчем, как на схеме:

Закрепление датчика при помощи стяжек и скотчаЗакрепление датчика при помощи стяжек и скотча

Прокладка обогревателя внутри трубы оправдана, если коммуникации установлены ранее и нет возможности извлечь их для наружной обработки. У такого метода обогрева есть свои нюансы, которые придётся учитывать:

  • внутренний просвет труб уменьшится;
  • могут появиться засоры из-за нарастания налёта на кабеле;
  • установка шнура возможна только на прямых трубах или коммуникациях с малым изгибом.

При всех сложностях, у внутреннего типа прокладки есть и преимущества: простой способ монтажа и низкое энергопотребление.

Последовательность прокладки греющего кабеля для водопровода внутри трубы

Завершающий этап – подключение и теплоизоляция

Важный этап установки подогрева труб – подключение кабеля к электросети. Прежде всего, необходимо с помощью термоусадки защитить концы жилы от влаги. Как соединить концы провода смотрите в видеосюжете:

Чтобы устройство работало без перебоев, следует подсоединить терморегулятор и УЗО.

К сведению! Термостат может нормально работать только с системой, длина которой не превышает полусотни метров.

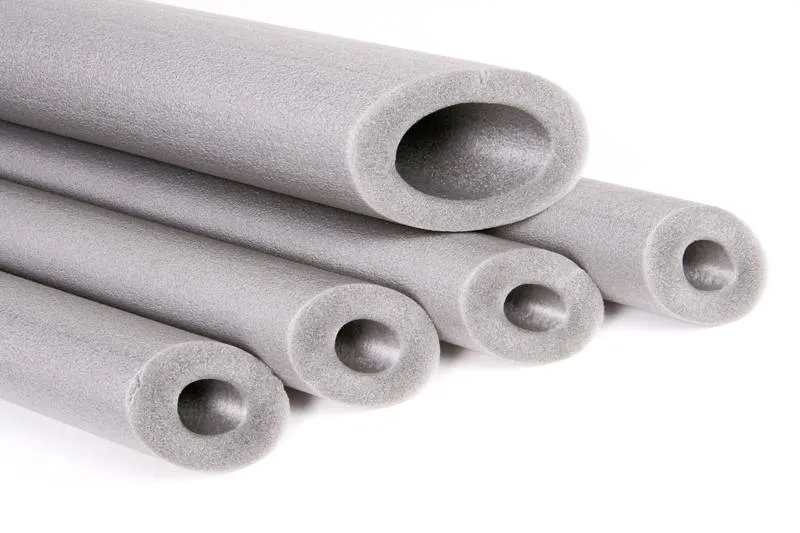

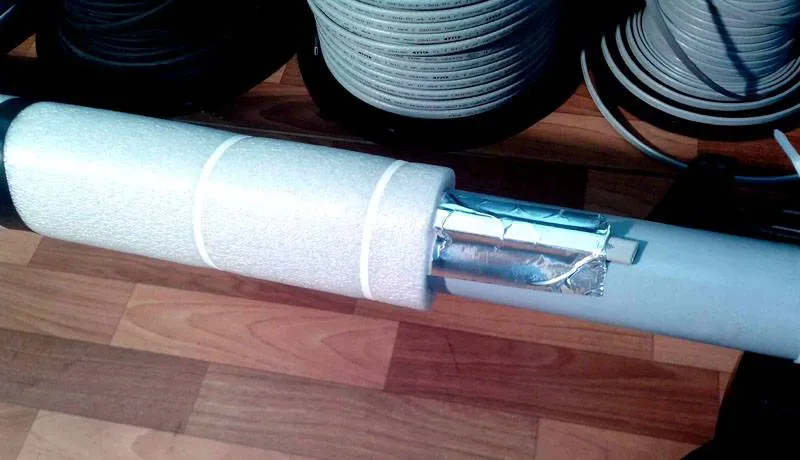

После подключения к сети необходимо установить надежную теплоизоляцию. Для этих целей потребуются полиуретановые утеплители, разрезанные вдоль. Ими оборачивают водопроводную и канализационную сеть.

Слой утепляющего материала должен быть не менее двух сантиметровСлой утепляющего материала должен быть не менее двух сантиметров

Рекомендации по выбору кабеля

  • Для труб водоснабжения необходим внешний кабель с мощностью не меньше семнадцати Ватт на метр.
  • Излишне мощные кабели потребляют много электричества, поэтому подумайте, нужно ли брать систему мощнее, чем требуется.
  • Для пластиковых труб следует приобретать саморегулирующий греющий кабель для водопровода.
  • Подбор мощности кабеля зависит от диаметра трубы и способа прокладки.
  • Для внутреннего обогрева трубопровода в центральной части России достаточно мощности кабеля в десять Ватт и утеплителя толщиной три сантиметра.

Итоги

Сильные морозы и неудачно проложенные трубы могут привести к аварийной ситуации с водопроводом и канализацией. При прокладке инженерных сетей важно проследить, чтобы коммуникации находились ниже точки промерзания грунта и утеплить их саморегулирующимся греющим кабелем для водопровода.

Тепловые кабели – решение проблем замерзающих трубТепловые кабели – решение проблем замерзающих труб

Если вам достался дом с промерзающим водопроводом, ситуацию можно исправить, установив обогреватель внутри трубы. Установить систему несложно собственными силами, купив готовый комплект утеплителя.

Как утеплить трубы водоснабжения в частном доме?


Утепление труб водоснабжения в частном доме поможет снизить потери тепла и предотвратить замерзание воды в зимнее время. Вот несколько способов, как можно утеплить трубы водоснабжения:

  1. Использование трубной изоляции. Это самый распространенный и простой способ утепления труб. Трубная изоляция — это материал, который обертывается вокруг трубы, чтобы уменьшить потери тепла. Трубная изоляция может быть изготовлена из различных материалов, таких как минеральная вата, пенополиуретан, резина и другие. Для установки трубной изоляции необходимо измерить длину трубы и подобрать соответствующий размер изоляции.

  2. Использование самоклеящейся ленты. Этот способ также является простым и дешевым. Самоклеящаяся лента оборачивается вокруг трубы, чтобы защитить ее от холода. Этот способ удобен тем, что лента может легко наклеиваться и сниматься.

  3. Установка трубопроводов в защитную кожух. Этот способ подходит для тех, кто строит новый дом или делает ремонт в уже существующем. Защитный кожух устанавливается вокруг трубопроводов и защищает их от холода.

  4. Использование обогревающих кабелей. Этот способ позволяет утеплить трубы даже в самых холодных условиях. Обогревающий кабель укладывается вдоль труб и подключается к электрической сети. Кабель саморегулируется и поддерживает оптимальную температуру для предотвращения замерзания воды в трубах.

Перед установкой любого вида утеплителя, необходимо убедиться, что трубы чисты и сухи, чтобы избежать возможных проблем с коррозией. Также следует учитывать, что утепление труб может изменить диаметр трубы, что может повлиять на водоснабжение в доме.
