Канализация в частном доме своими руками: схема, фото, видео

После прочтения нашей статьи вы сможете сделать установку канализации в частный дом своими руками. Ниже приведена схема с учетом использования септика. Такие конструкции стали популярны, так как они помогают устранить неприятные запахи и улучшают качество жизни соседей. В этой статье вы узнаете об этой технологии.

Схема канализационного отвода через септик

Содержание:

• Что нужно для канализационной системы в частном доме
  • Подборка материалов и оборудования
  • Монтажные инструменты
• Нормы уклона для труб разного диаметра
• Что такое септик и какая от него польза
• Монтируем канализацию
  • Разводка и фиксация труб в помещении
  • Монтаж септика
  • Материалы для теплоизоляции канализации
• Заключение

Что нужно для канализационной системы в частном доме

Коли уж речь зашла о септике, то при закупке нужного материала и выборе инструмента мы и будем ориентироваться на сливную систему с очисткой.

Подборка материалов и оборудования

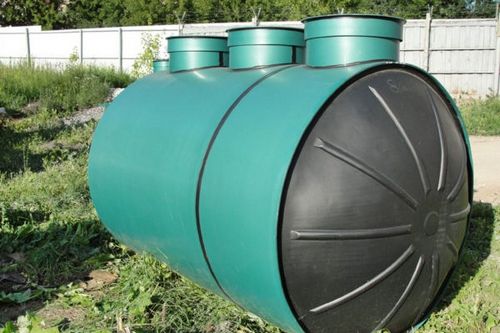

Септик для частного дома

Эти материалы понадобятся в любом случае, но есть вероятность, что по ходу монтажа возникнет потребность в дополнении:

• септик для частного дома;
• трубы НД ПВХ: 40, 50 и 100 мм диаметром разной длины;
• фитинги: тройники и четверики с разными углами отвода, соединительные переходники, редукции, ревизии;
• кронштейны для труб;
• ленточные подвесы (используются в качестве крепежа вместо кронштейнов);
• саморезы с пластиковыми дюбелями.

Примечание. Для сборки канализационных труб сантехники часто используют жидкие моющие средства. Это упрощает монтаж стыков.

Монтажные инструменты

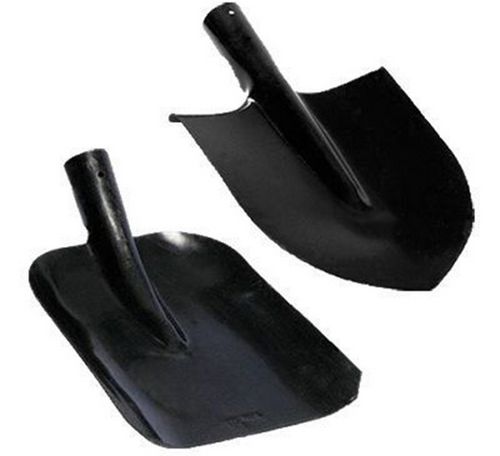

Совковая и штыковая лопаты

Инструменты, которые понадобятся при разводке канализации, нужны, как для внутренних, так и для наружных работ:

• совковая и штыковая лопаты (иногда для рытья траншей используют мини экскаватор);
• перфоратор с набором свёрл, зубил и корончатой фрезой 120 мм;
• алкидный бур;
• болгарка с режущими дисками по металлу и бетону;
• уровень строительный длинный от 1 м:
• шуруповёрт с насадками;
• рулетка метрическая;
• маркер или плотницкий карандаш.

Нормы уклона для труб разного диаметра

Примечание к таблице. Аббревиатура ДУ (диаметр условный) или DN (диаметр номинальный) указывает на диаметр условного прохода. Например, канализационная ПВХ труба НД (низкого давления) DN 100 имеет наружный диаметр 110 мм.

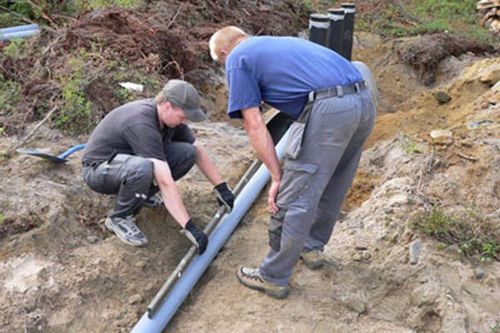

Проверка уклона канализационной трубы

Нормы уклона по СНиП 2.04.01-85 и 2.04.03-85 были разработаны не зря. Если монтируется канализация в частном доме своими руками, схема её прокладки должна соответствовать этим указаниям. Дело в том, что такие соответствия позволяют максимально увеличить эксплуатационный ресурс системы без образования засоров.

Например, если ПВХ трубу DN 100, которая обычно служит отводом для унитаза проложить с уклоном менее 0,015 м/мпогонный, то из-за малого уклона густая субстанция будет двигаться медленно, задерживаясь на стыках и поворотах. Если же этот уклон будет больше 0,02 м/мпогонный, то вода будет проходить быстрее и не успеет смыть фекалии полностью. У труб с другим диаметром по этой же причине на стенках задерживается жир, который есть даже в мыле и шампунях.

Что такое септик и какая от него польза

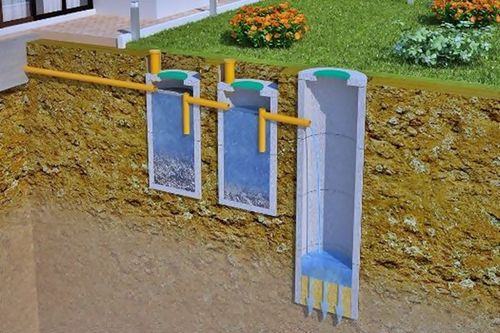

Принцип работы септика

Септик или отстойник, это небольшое локальное сооружение для очистки бытовых и хозяйственных стоков канализации. В соответствии со СНиП 2.04.03-85 и СНиП 32.13330.2012 (обновленный) такое сооружение не является агрегатом для законченной очистки воды. В то же время, после очистки септиком вода может сбрасываться в грунт.

Принцип действия такого отстойника заключается в следующем:

1. Канализационные стоки попадают через трубу в первый резервуар, пока он не наполнится до уровня выходной трубы, расположенной на 5-10 см ниже. За это время наиболее крупные элементы оседают в-на дно ёмкости.
2. Попадая в следующий резервуар, жидкость там проходит идентичный отстой, пока не поднимется до выходной трубы, расположенной на 5-10 см ниже. Но только здесь уже оседают более мелкие частицы.
3. И, наконец, через фильтр, который смонтирован вместо дна третьего резервуара, вода сбрасывается в грунт.

Примечание. Септик можно сделать самостоятельно, используя для этого металлические или пластиковые бочки, либо бетонные кольца для колодцев. Но это уже тема для отдельной статьи.

Монтируем канализацию

Все работы по монтажу канализационной системы можно разделить на две части, это:

• разводка и фиксация труб в помещении;
• рытьё траншеи и установка септика на улице.

Разводка и фиксация труб в помещении

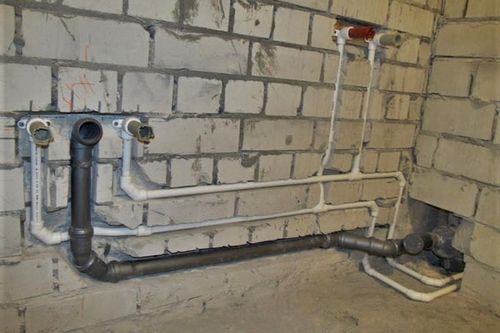

Канализация и водопровод уложены в штробы

Когда устанавливается канализация в частном доме своими руками, схема с размерами расстояний всегда должна быть перед глазами. Если же вы уверенным в себе, то, как минимум, на полу и стенах следует поставить мелком метки в тех местах, где планируется установка того или иного сантехнического прибора – без этого не обойтись. Дело в том, что выводы канализационных фитингов должны соответствовать отводам сантехузлов, чтобы не возникло проблем при установке последних.

Разводку можно делать наружного типа (самая простая канализация в частном доме своими руками), фиксируя её на кронштейны – такой монтаж обычно приемлем для каркасной облицовки (гипсокартон, панели ПВХ), либо трубы прячут в короб. Но в тех случаях, когда на стенах предусмотрена маячная штукатурка, а на полу стяжка, наружная разводка неприемлема.

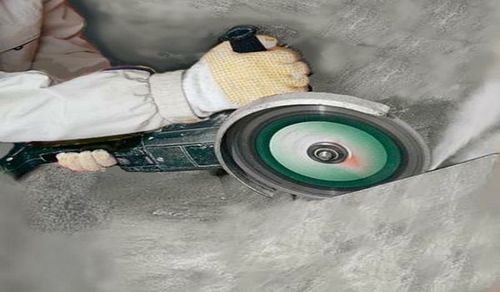

Делаем штробу в бетоне

Для прокладки труб в полу, бетонных, блочных или кирпичных стенах вырезают штробы, которые делают болгаркой с алмазным диском. Режут две полосы на глубину и ширину DN и выбивают средину перфоратором в режиме «зубило». Для того чтобы трубы не болтались и не мешали штукатурным работам, их нужно прижать к стене или полу, но кронштейны здесь не помогут. Тогда используют оцинкованные ленточные подвесы: их кладут на трубу и притягивают подвес с двух сторон шурупами с пластиковыми дюбелями.

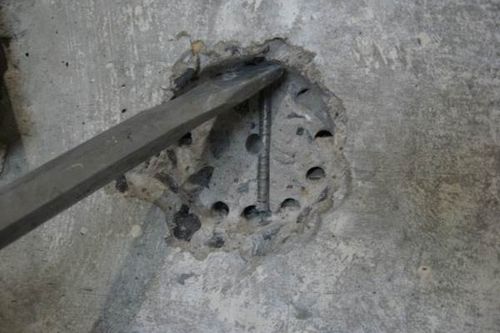

При бурении фундамента можно наткнуться на арматуру

Некоторые проблемы могут возникнуть, когда делается канализация в частном доме своими руками — схема с выходом в стену или фундамент предусматривает монтаж санузла в сопряжённом помещении или с выводом трубы в траншею к септику. В кирпичной или блочной кладке сложностей не возникает – отверстие легко сверлят перфоратором с корончатой фрезой. Но в бетонных плитах или монолитном фундаменте можно наткнуться на армирование.

Совет. Если это отверстие имеет 120 мм, то проволоку или арматур можно перерезать маленькой болгаркой с полустёртым диском, предварительно сняв в него кожух. Если отверстие меньше, то удалить преграду можно только зубилом. Алмазное бурение отверстия в фундаменте +7(495)920-78-34 СтройДомСервис.

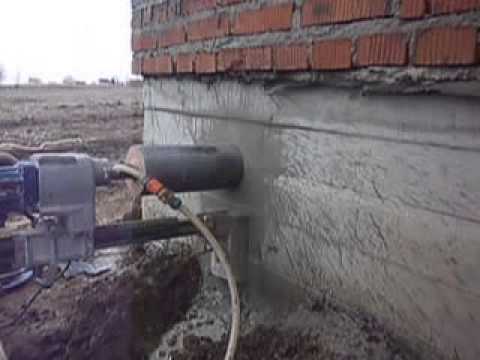

Видео: отверстие алкидным буром

На видео вверху показано, как делают отверстие в фундаменте алкидным буром с алмазной фрезой. Такой инструмент значительно облегчает работу, но не каждому по карману его приобретение. Отверстие должно быть ниже той точки, где заизолированная труба будет замерзать в зимнее время. Глубина зависит от региона.

В этом месте в санузле обычно делают стояк DN 100, который и выходит в траншею через поворот на 90⁰ с вертикали на горизонталь. Но сам переход таким резким делать нельзя, чтобы не создавать условий для возникновения засора. Это говорит о том, что здесь следует использовать два уголка по 45⁰ и поворот получится плавным.

Важно! Отверстие в фундаменте делают 120 мм, тогда как наружный диаметр трубы только 110 мм, следовательно, вода из грунта будет просачиваться под дом. Чтобы этого не случилось, зазор заделывают плиточным клеем или цементным раствором.

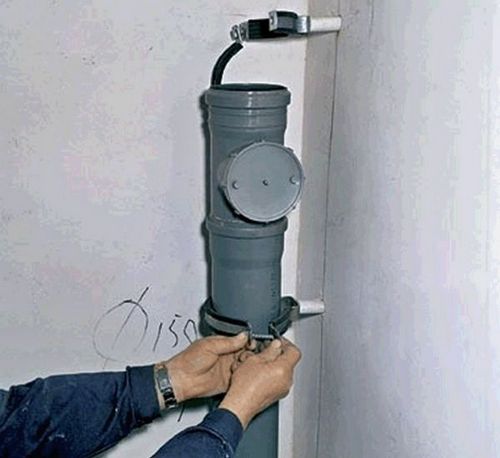

Установка стояка с ревизией

На фото вверху вы видите, что на стояке есть ревизия (отвод для вхождения сантехнического троса). Такой фитинг обязательно ставят в тех местах, где есть повороты, а также на участках более 3-5-ти метров длиной. Они позволяют добраться до засора тросом в случае необходимости, но это возможно только в подвале или санузле на улице всё выглядит несколько иначе.

Монтаж септика

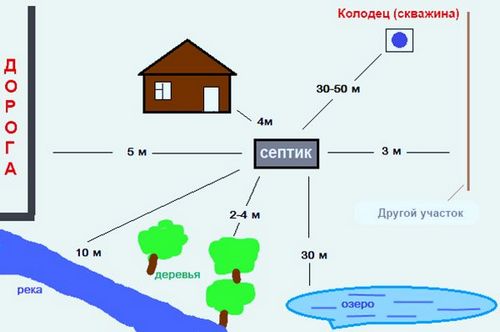

Расстояние между септиком и другими объектами

Несмотря на то, что делается канализация в частном доме своими руками, схема для уличной разводки должна быть составлена заранее, так как нужно соблюсти расстояние до других объектов. Септик можно закапывать на расстоянии:

• дом – 4 м;
• колодец – 30-60 м;
• дорога – 6 м;
• участок соседа – 3 м;
• река – 10 м;
• озеро – 30 м;
• фруктовые деревья – 2-4 м.

Примечание. Пренебрежение этими нормами грозит вам большими неприятностями и административным наказанием.

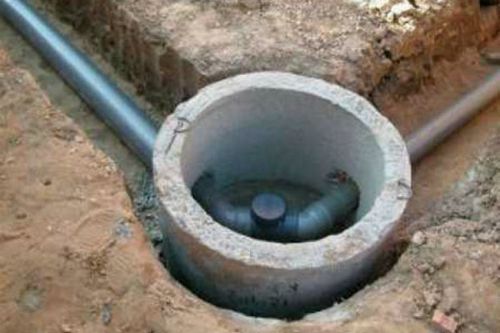

Устройство ревизии в траншее

Прокопав траншею до места монтажа септика и вырыв для него котлован, можно приступать к прокладке труб и монтажу самого фильтра. Но перед этим следует обеспечить нужный уклон для трубы DN 100 – как мы уже говорили, это 15-20 мм/мпогонный. Делают это слоем песка – его легко разровнять. При укладке канализации постоянно проверяйте уклон уровнем. На участках длиннее 5 м или на поворотах врезайте ревизии, обеспечив к ним доступ через бетонные кольца для колодца (см. фото вверху).

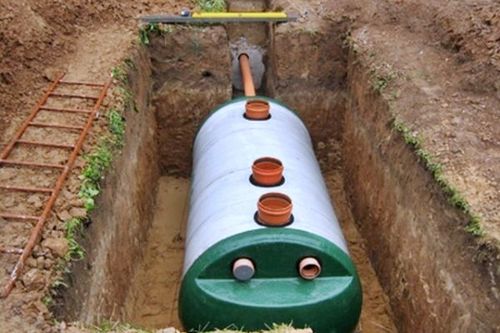

Септик в котловане

Септик устанавливают в котловане на бетонную подушку, чтобы не случилось перекоса при просадке грунта. После его установки проверяют уклон трубы на каждом участке и подключают её к входу резервуар (там обычно есть муфта «американка»). После этого ёмкость и трубы в траншее засыпают песком (выше трубы, минимум, на 5-10 см). Чтобы не ждать, пока песок усядется, его обильно поливают водой, а затем засыпают грунтом. При засыпке обеспечивают свободный доступ к люкам септика, чтобы его можно было чистить.

Если септик в силу промерзания грунта оказался так глубоко, что до крышек очистных люков не добраться с поверхности, нужно предпринять дополнительные меры. То есть, над каждым из люков монтируют колодец из бетонных колец и утепляют его какой-либо теплоизоляцией (на строительном рынке такой продукции достаточно). Крышку колодца тоже утепляют, чтобы через неё зимой не проникал холод.

Совет. На выходе канализации через фундамент, в траншее, желательно врезать тройник и вывести от него трубу на уровень конька крыши. Сверху наденьте «домик» от дождя (они есть в магазинах сантехники). Этот отвод послужит отличной вентиляцией и в доме никогда не будет неприятного запаха. Грамотная установка септика.

Видео: Монтаж септика

Материалы для теплоизоляции канализации

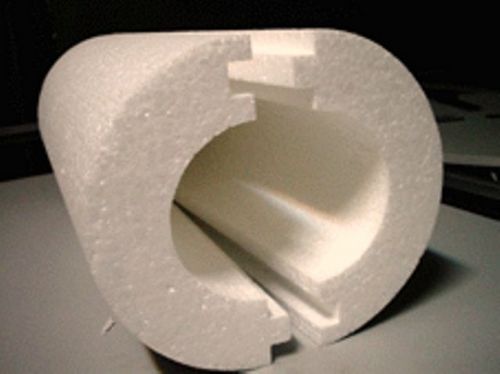

Скорлупа из пеноплекса

Можно, конечно, действовать по старинке и утеплить канализацию на улице стекловатой, обмотав её рубероидом. Но это в траншее, а как быть с трубами в штробах? К счастью, современные технологии не стоят на месте и для утепления выпускают специальную скорлупу, которая надевается поверх трубы (её можно разъединить вдоль по шву и сложить обратно).

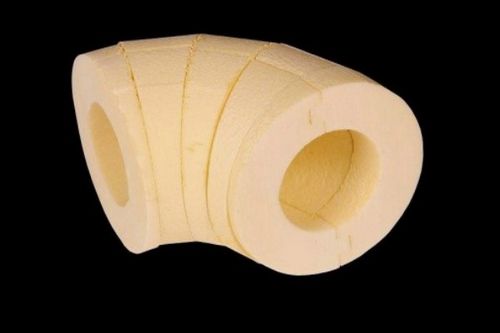

Угол для поворота

Для производства такой скорлупы используют пенополиуретан и фольгированную минвату (у этой мягкой изоляции только один продольный разрез сбоку). Скорлупа из пеноплекса раздваивается на два фрагмента и из этого материала делают также специальные углы для поворотов.

Заключение

Итак, вы, скорее всего, поняли, как делается канализация в частном доме своими руками — схемы многих узлов показаны на фотографиях и рисунках, а также описаны в тексте. Так что если есть желание, беритесь за работу, только сделайте предварительные расчёты по закупке материалов.
