Если вы решили составить проект каркасного дома своими руками, то необходимо учесть, что каркасные дома не могут быть излишне просторными — 4-5 метров по длине одной стены — это оптимальный вариант и не могут иметь скругленных углов.

Содержание:

Схема каркасного дома

Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция

Фундамент каркасного дома

Каркасный дом своими руками: фото, схема, видео инструкция

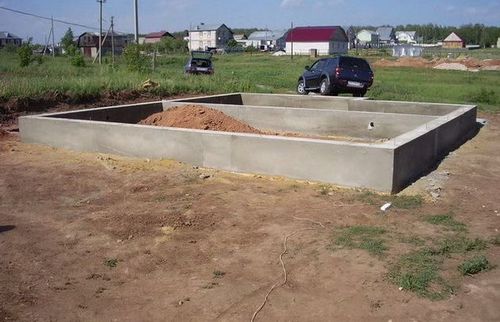

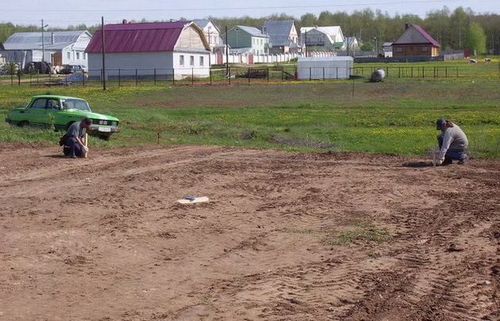

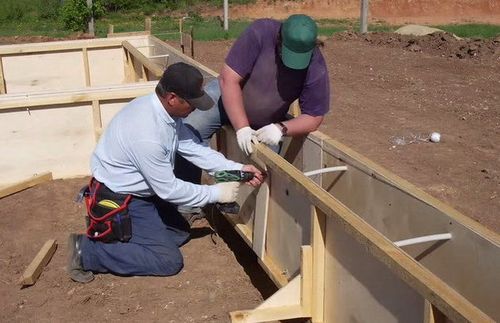

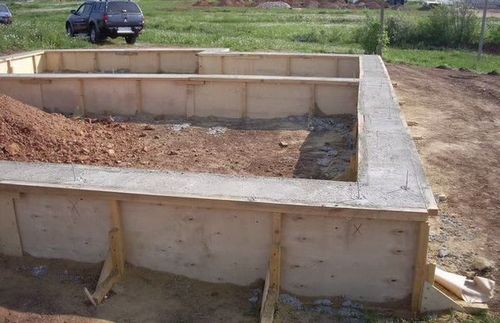

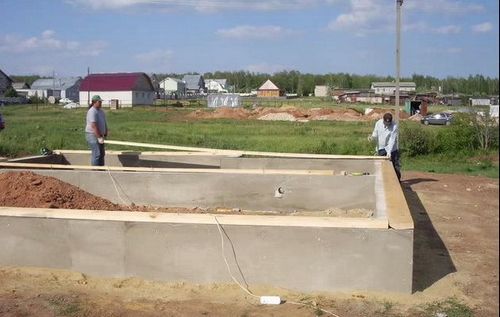

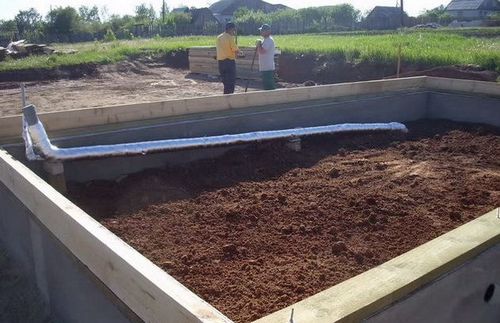

Перед началом сборки каркасного дома своими руками нужно заложить фундамент. Для легкой конструкции вполне подойдет ленточный мелкозаглубленный, дешевый столбчатый или подходящий для любого типа почв винтовой фундамент.

Каркасный дом своими руками: фото, схема, видео инструкция

Свайно-винтовой является лучшим вариантом для легких домов благодаря высокой ремонтопригодности и возможности вентилирования деревянных конструкций. Необходимо предусмотреть наличие отсечной гидроизоляции сверху: лучший вариант — это рубероид в 2 слоя.

Каркасный дом своими руками: фото, схема, видео инструкция

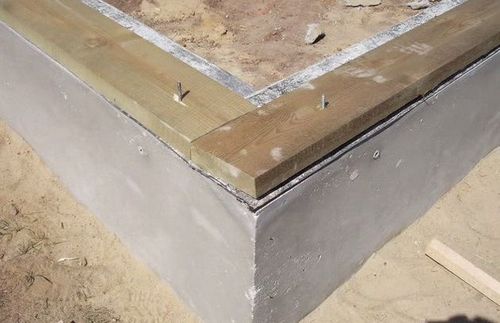

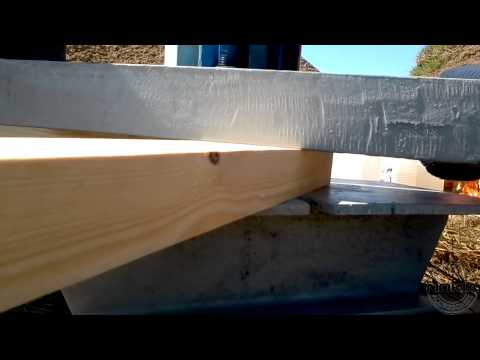

Нижняя обвязка укладывается на гидроизоляцию с креплением анкерными болтами. Доски выкладываются одна за другой по сторонам фундамента с минимальным количеством стыков, как на видео.

Каркасный дом своими руками: фото, схема, видео инструкция

Возведение каркаса

Каркасный дом своими руками: фото, схема, видео инструкция

Каркас можно устанавливать деревянный или металлический. Металлический обойдется дороже, но для его крепления можно использовать стальные крепежи.

Каркасный дом своими руками: фото, схема, видео инструкция

Деревянный придется перед началом работ обработать антисептиком и для его скрепления придется обойтись деревянными нагелями. Каркас можно собирать отдельно от фундамента.

Каркасный дом своими руками: фото, схема, видео инструкция

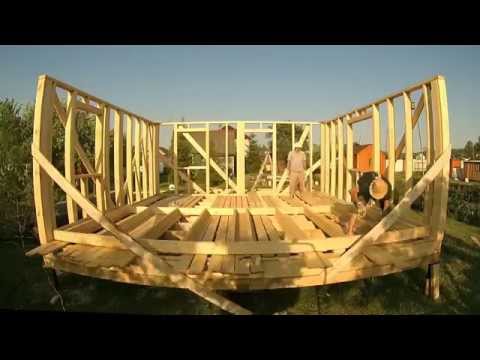

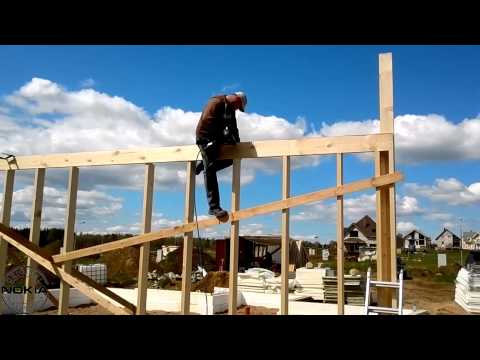

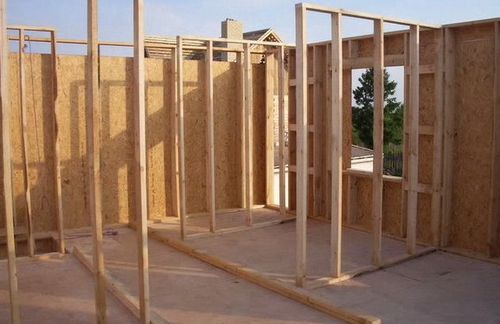

Как сделать каркасный дом своими руками? Сборка каркаса начинается от углов, как на видео. Для создания угла нужно крепить 2 доски, которые придется плотно срастить. Во вторую очередь устанавливаются доски, которые отмечают начало оконных и дверных проемов.

Каркасный дом своими руками: фото, схема, видео инструкция

Расстояние между остальными стойками лучше если будет соответствовать ширине теплоизоляционного материала — плит или рулонов. Слишком часто ставить стойки тоже не нужно. Они являются мостиками холода. Вертикальные балки нужно укреплять раскосами.

Каркасный дом своими руками: фото, схема, видео инструкция

После установки раскосов и выравнивания стоек по уровню можно приступать к укладке венца потолка первого этажа.

Каркасный дом своими руками: фото, схема, видео инструкция

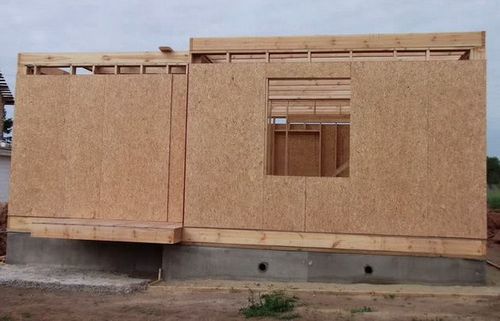

Следующим этапом формируются дверные и оконные проемы. Вертикальные боковые стойки уже сформированы, поэтому нужно установить только горизонтальные основания для подоконника и верха окна/двери. Доски крепятся саморезами, нижняя доска дополнительно фиксируется.

Каркасный дом своими руками: фото, схема, видео инструкция

Обрешетка

Каркасный дом своими руками: фото, схема, видео инструкция

Обрешетку можно делать косой или горизонтальной. Горизонтальная считается более слабой и пускается через каждые 20 см пустоты.

Каркасный дом своими руками: фото, схема, видео инструкция

Косая пускается под углом 45 градусов также через каждые 25 см пустоты и крепится саморезами. После установки обрешетки временные укосины можно снять.

Каркасный дом своими руками: фото, схема, видео инструкция

Перекрытия

Каркасный дом своими руками: фото, схема, видео инструкция

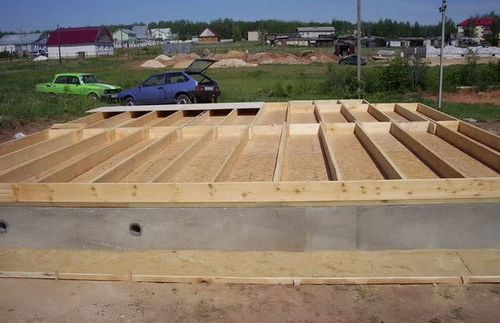

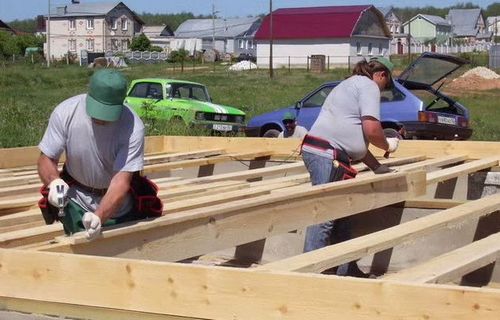

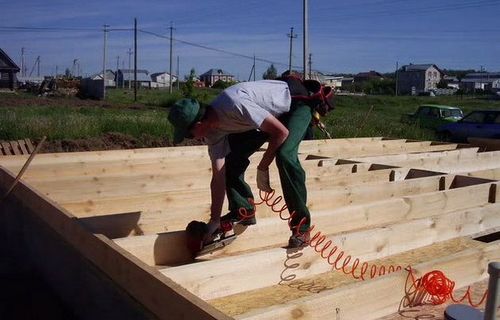

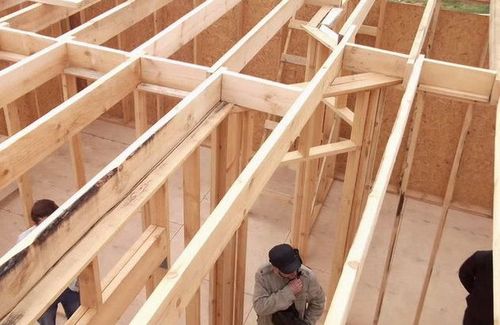

Балки для перекрытий нужно рассчитывать таким образом, чтобы минимизировать провисание конструкции. Балки кладутся одна вдоль другой и свинчиваются шпильками. Расстояние между соседними балками не должно превышать 50-60 см.

Каркасный дом своими руками: фото, схема, видео инструкция

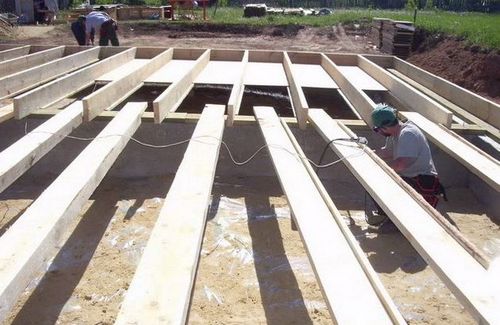

Для перекрытий пола первого этажа нужно установить дополнительные подпорки. Для перекрытий второго этажа такими подпорками будут являться внутренние стены. Как видите, монтаж каркасного дома своими руками вполне осуществим.

Каркасный дом своими руками: фото, схема, видео инструкция

Крыша

Каркасный дом своими руками: фото, схема, видео инструкция

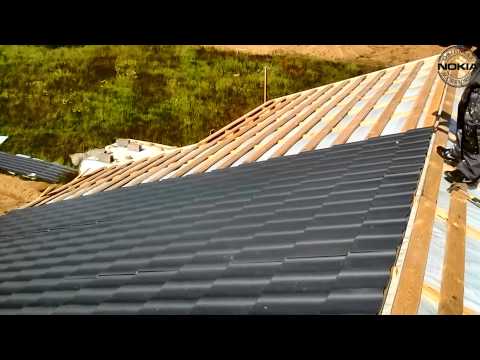

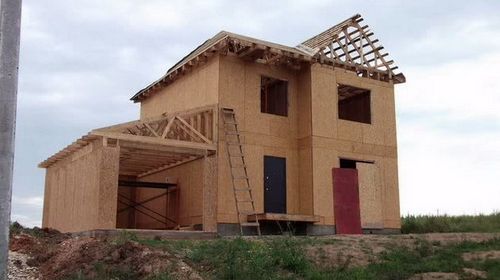

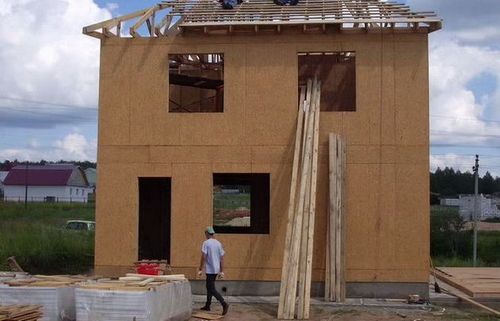

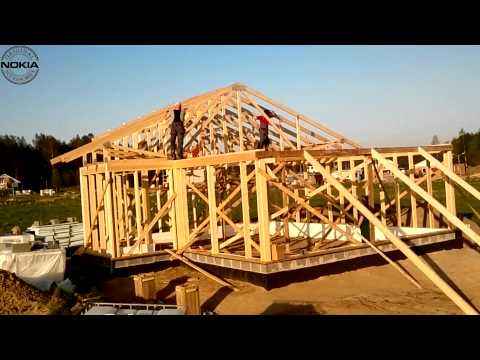

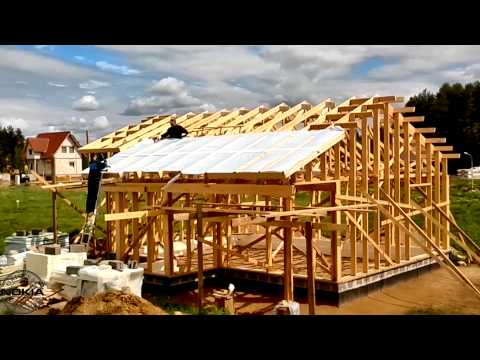

Если строится перекрытие последнего этажа, то концы лаг понадобятся в качестве опор для стропил крыши. Крышу можно крыть ондулином, металлочерепицей, мягкой кровлей. Каркас крыши начинает ставиться с углов.

Каркасный дом своими руками: фото, схема, видео инструкция

Концы крепятся к лагам, а верх устанавливается чаще всего треугольником. Расстояние между стропилами должно составлять от 60 до 100 см. Работы по сборке каркасного дома своими руками лучше проводить на земле.

Каркасный дом своими руками: фото, схема, видео инструкция

Обшивка

Каркасный дом своими руками: фото, схема, видео инструкция

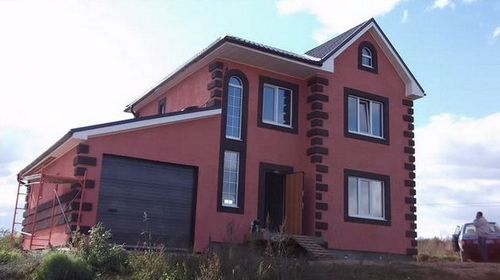

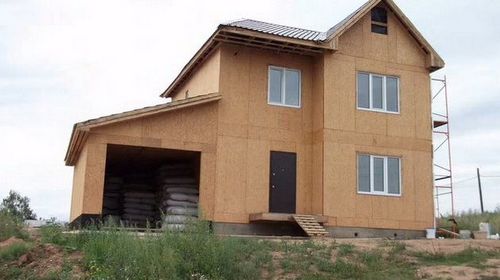

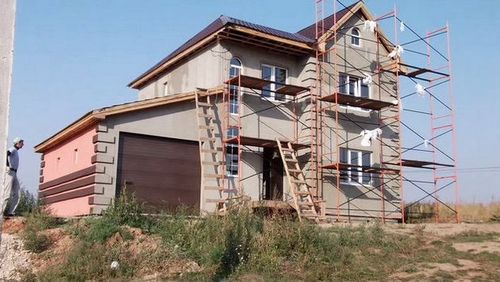

Перед отделкой дома сайдингом нужно укутать стены и крышу паропроницаемой мембраной нахлестом в 20-30 см.

Каркасный дом своими руками: фото, схема, видео инструкция

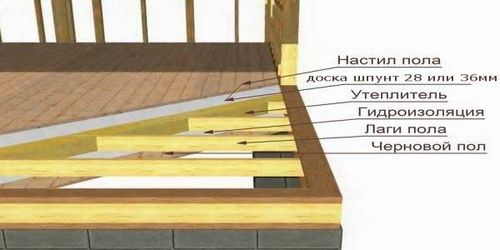

После того, как стены закрыты сайдингом, крыша кровлей, а окна вставлены в оконные проемы можно закончить работы с полом. Снизу лаг подшивается доска, на которую будет укладываться утеплитель. Снизу укладывается пенопласт, на который расстилается минвата. Далее делается сетка пола досками перпендикулярно половым лагам. На пол нашивается фанера или OSB плита.

Каркасный дом своими руками: фото, схема, видео инструкция

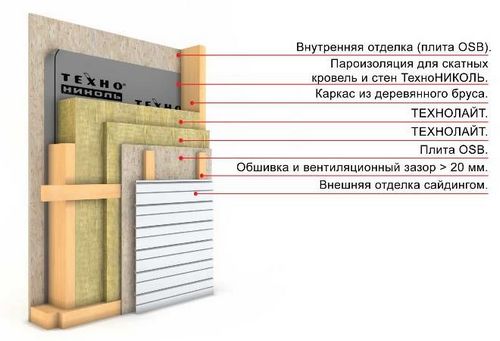

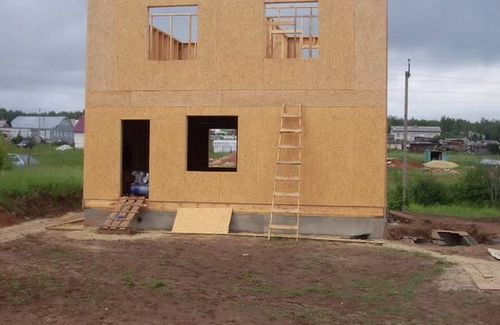

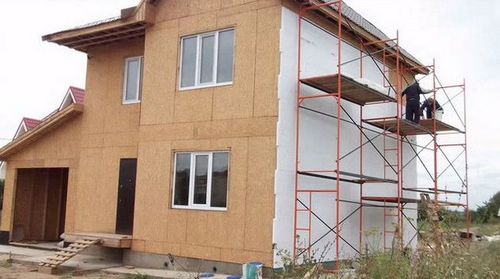

Теперь остается утеплить стены пенопластом и минватой, закрепить пароизоляцию изнутри и выполнить внутреннюю отделку. Дополнительную основательную устойчивость дому придаст установка внутренних укосин.

Каркасный дом своими руками: фото, схема, видео инструкция

Для наглядности рекомендуем посмотреть пошаговые фото и видео материалы на этой странице, которые помогут разобраться, как построить каркасный дом своими руками.

Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция
Каркасный дом своими руками: фото, схема, видео инструкция

Видео строительства каркасного дома своими руками

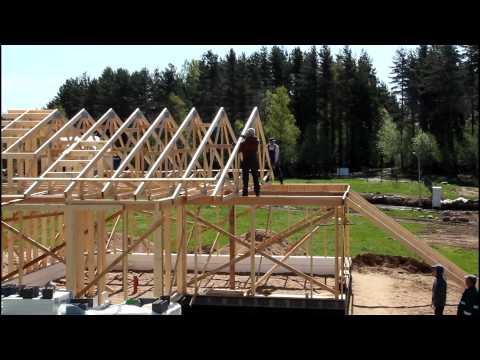

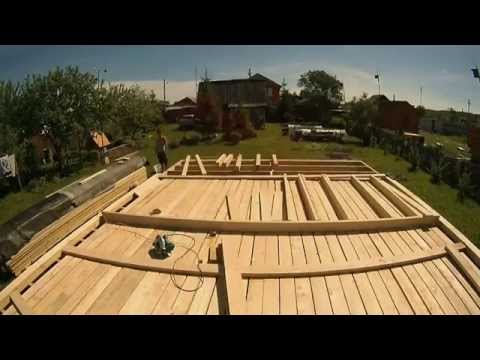

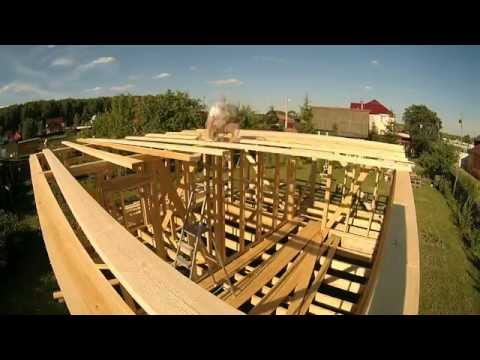

Сборка фермы для крыши дома в «полевых условиях»

Каркасный дом своими руками: фото, схема, видео инструкция

Продолжаем сборку ферм в полевых условиях 08.05.2012

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами 9 мая 2012

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами ….

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть 5)

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть 6-1)

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть7)

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть 8)

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть 9)

Каркасный дом своими руками: фото, схема, видео инструкция

Строим дом своими руками и своими силами (часть 10)

Каркасный дом своими руками: фото, схема, видео инструкция

Каркасный дом 6 на 6

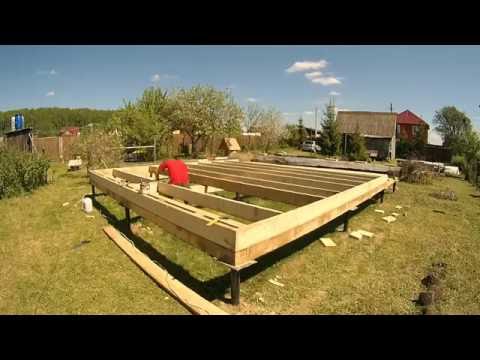

ч.1 Каркасный дом 6 на 6 своими руками (свайный фундамент и обвязка из бруса)

Каркасный дом своими руками: фото, схема, видео инструкция

ч.2 Каркасный дом 6 на 6 своими руками (лаги пола 1 этажа)

Каркасный дом своими руками: фото, схема, видео инструкция

ч.3 Каркасный дом 6 на 6 своими руками (сборка наружных стен в одиночку)

Каркасный дом своими руками: фото, схема, видео инструкция

ч.4 Каркасный дом 6 на 6 своими руками (поднимаем каркасные стены)

Каркасный дом своими руками: фото, схема, видео инструкция

ч.5 Каркасный дом 6 на 6 своими руками (лаги пола 2 этажа, стропила)

Каркасный дом своими руками: фото, схема, видео инструкция

ч.6 Каркасный дом 6 на 6 своими руками (стропильная система)

Каркасный дом своими руками: фото, схема, видео инструкция

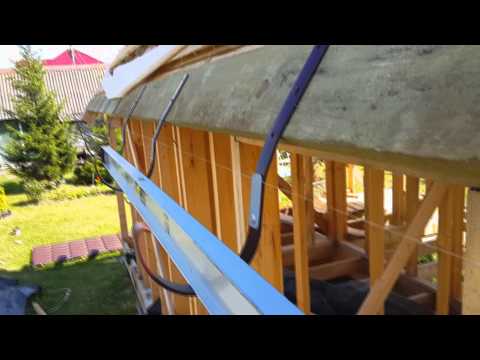

ч.7 Каркасный дом 6 на 6 своими руками (кровля, водосток, обрешетка)

Каркасный дом своими руками: фото, схема, видео инструкция

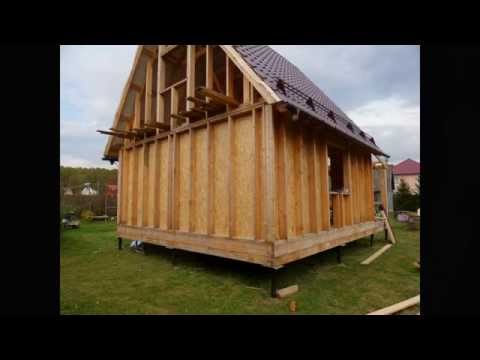

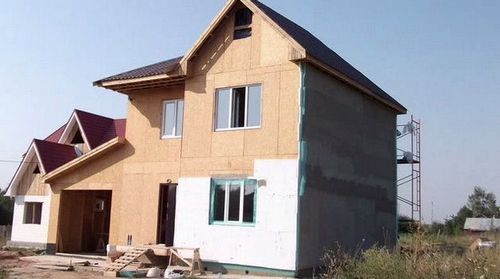

ч.8 Каркасный дом 6 на 6 своими руками (установка конька, снегозадержателей, обшивка ОСП (OSB))

Каркасный дом своими руками: фото, схема, видео инструкция

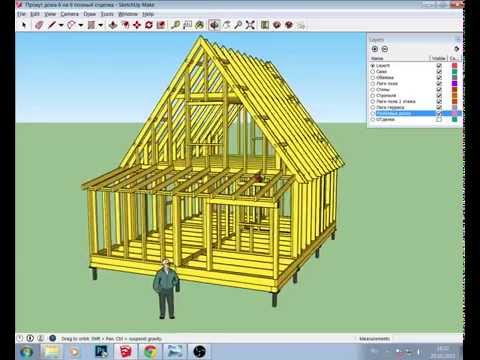

Каркасный дом 6 на 6 своими руками (проект SketchUp, комментарии, работа над ошибками)
