Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

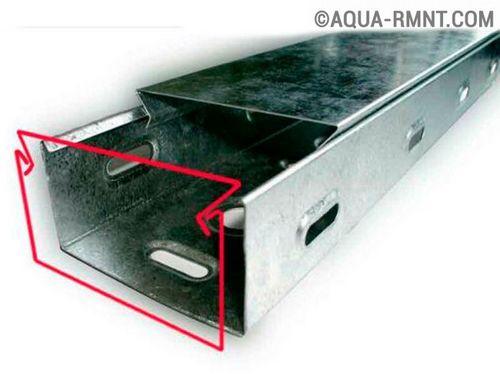

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

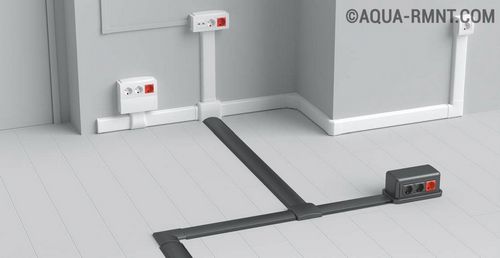

Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

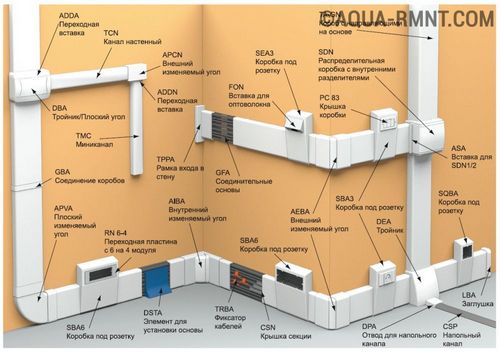

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

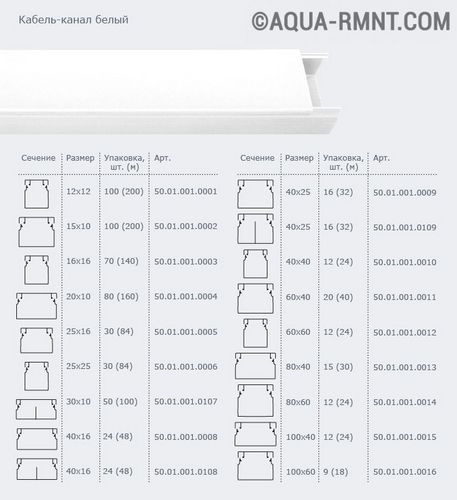

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

  1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
  2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.

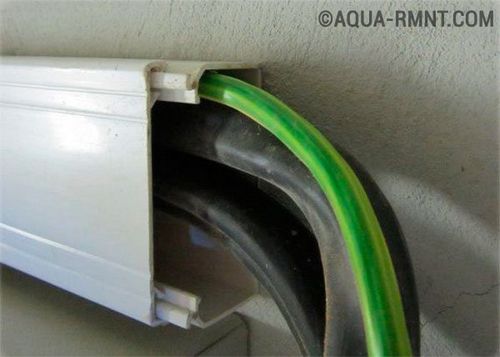

    Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

    В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

  3. Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.

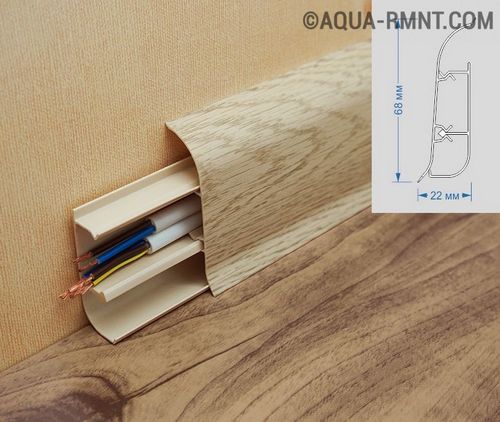

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

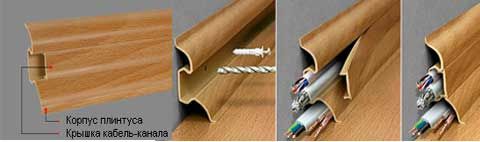

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

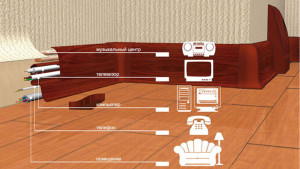

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

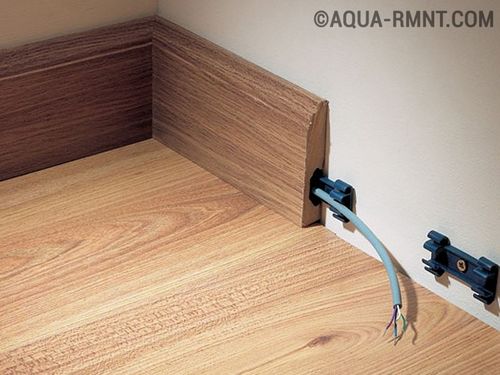

Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.

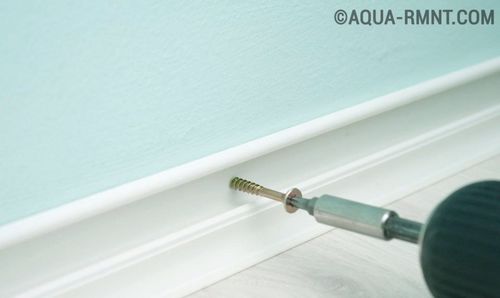

  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.

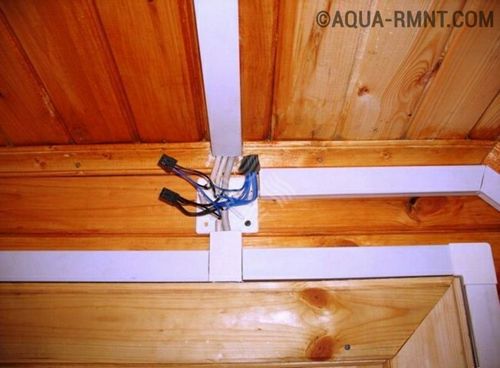

    Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

    Крепить короб лучше всего через каждые 50 см

  3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.
    Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

    Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

  4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.

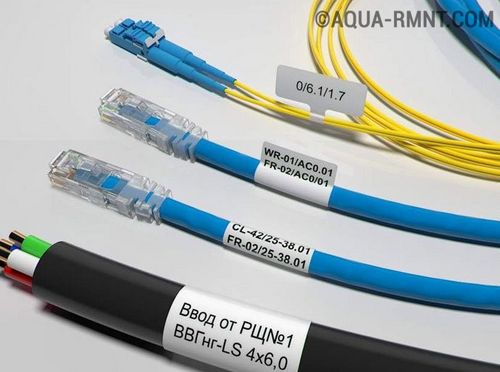

    Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

    Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

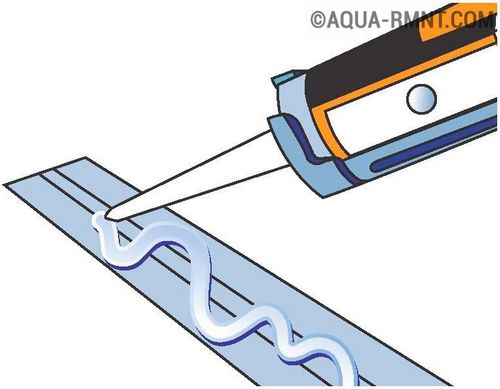

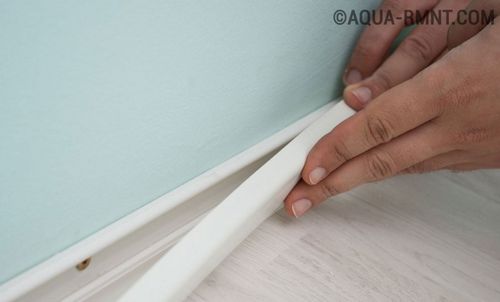

  5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.

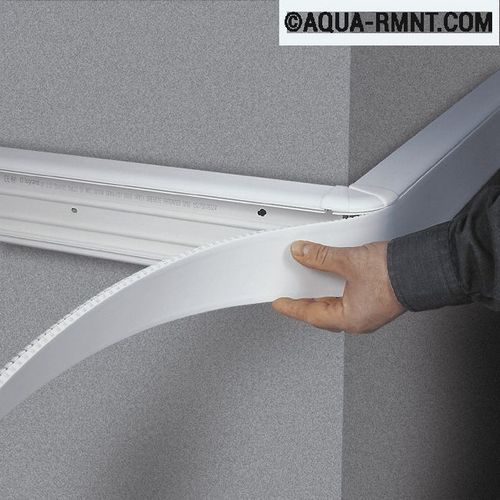

    Короб для электропроводки: виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

    Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.
