Если вы рассматриваете варианты отопления вашего дома, можете обратить внимание на электрический котел. Он проще в установке как с технической, так и с документальной точек зрения, поскольку не требуется получать специальные разрешения. Этот вид отопления не опасен и не вызывает рисков взрыва или утечек газа. Однако, требуется достаточная мощность электрического ввода в дом.

Содержание:

Как правильно подобрать электрический котел?

Котел электрический для отопления дома: как выбрать?

Трехфазныйэлектрический котел отопления

Газовые котлы — оптимальный выбор отопительных приборов с точки зрения экономичности (газ является самым дешевым энергоносителем) и автоматизации процесса отопления. Но в случае отсутствия магистральной трубы возле дома, трудностей с получением разрешения на установку и эксплуатацию оптимальным выходом из ситуации может стать котел электрический, жидкотопливный или твердотопливный. Разберемся более подробно с электрическим типом устройства отопления.

Преимущества электрических котлов

Электрические котлы отопления надежны, неприхотливы в работе, работают бесшумно и без отходов «производства». Они не «требуют» к себе постоянного внимания и отдельного помещения для установки, как твердотопливные или даже котлы на жидком топливе. Для таких котлов характерны также малый размер, невысокая цена, безопасность эксплуатации, отсутствие дымохода, отсутствие вредных выбросов (экологичность) в процессе эксплуатации. Напряжение питания котлов небольшой мощности (до 12 кВт) может быть как 220 В так и 380 В. Котлы большей мощности уже все имеют трехфазную систему питания 380 В. Отопление загородного дома электрическим котлом малой мощности, например, можно без согласования с поставщиком электроэнергии.

Внимание! Установка и эксплуатация нагревательного оборудования большой мощности (более 10 кВт) осуществляется после получения согласия и разрешения от энергоснабжающей организации! Подводящая линия может быть просто не рассчитана на такую мощность!

Электрические котлы отопления по типу нагрева воды делятся на:

  • ТЕНовые;
  • Электродные.
Котел электрический для отопления дома: как выбрать?

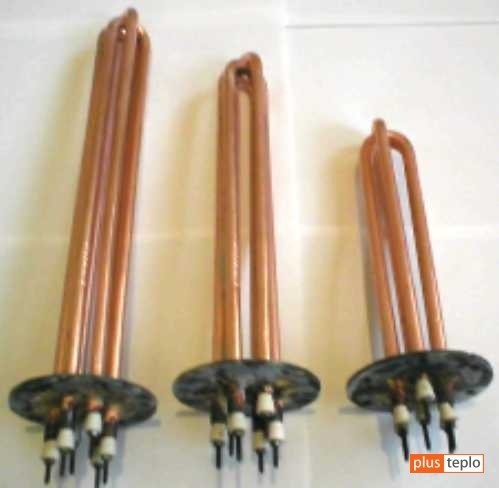

Нагревательный элемент ТЕН

Вообще, при сравнении различных типов котлов (твердотопливных, газовых, электрических, жидкотопливных), можно сделать вывод: все они структурно подобны (подключаются к одинаковым системам отопления, используют циркуляционный насос, расширительный бак и пр.), а отличаются только конструкцией теплообменника и принципом преобразования различных видов энергоносителей в тепловую энергию!

ТЭНовый котел

Устройство котла

Котел электрический, использующий ТЕНы как нагревательные элементы, имеет простую и «очевидную» конструкцию. Он состоит из теплообменника и блока управления и автоматического регулирования. В качестве теплоносителя в таких котлах обычно используется вода. При необходимости и после изучения технической документации на котел можно использовать незамерзающие жидкости — антифризы.

Котел электрический для отопления дома: как выбрать?

Котел электрический

Принцип действия и схема подключения

Вода проходит через теплообменник, где ей ТЕН (ы) передают тепловую энергию. Далее теплоноситель (вода) по трубам системы отопления поступает в радиаторы, где и отдает тепло окружающему их воздуху.

Котел электрический для отопления дома: как выбрать?

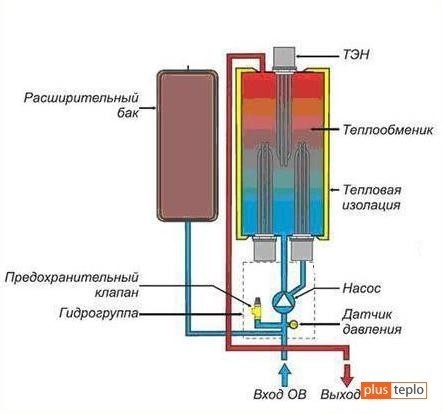

Устройство электрического котла отопления

Котел электрический для отопления дома: как выбрать?

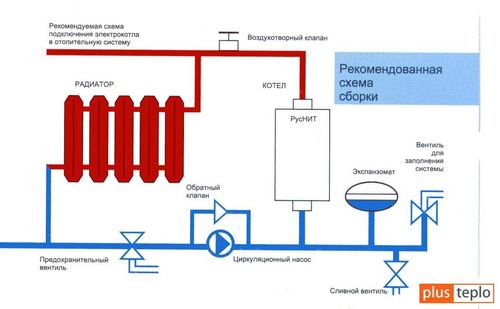

Схема подключения котла электрического в систему отопления

Функциональность электрических котлов

Проточный электрический котел обычно имеет один контур нагрева теплоносителя, но… С его помощью можно организовать в доме или квартире горячее водоснабжение для хозяйственных нужд. Обычный котел в «одиночку» с такой задачей не справится. Поэтому для получения горячей проточной воды используется специальный бойлер косвенного нагрева, через теплообменник которого циркулирует вода из системы отопления.

Котел электрический для отопления дома: как выбрать?

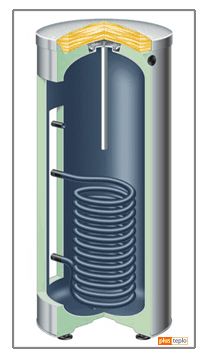

Бойлер косвеного нагрева

Рабочий объем таких бойлеров косвенного нагрева колеблется в пределах от 80 до 1000 литров. Соответственно величине объема изменяется и время нагрева воды в таком бойлере от 15-30 минут до нескольких часов. Эта «временная» величина зависит еще и от мощности отопительного котла и мощности (площади поверхности) нагревательного змеевика в нем.

Схема подключения бойлера косвенного нагрева к системе отопления

По способу подключения котлов к системе отопления различают:

  • котлы с нижним расположением входного и выходного патрубков;
  • котлы с нижним расположением входного патрубка и верхним выходным патрубком.

Двухконтурные котлы электрические

Электрический котел отопления может иметь два контура для нагрева воды: первый используется для системы отопления, второй для обеспечения горячей воды в доме. При этом контуры такого котла могут работать независимо друг от друга. Например, для чего включать отопление в летний период? А горячая вода в доме нужна практически постоянно – контур ГВС это обеспечит!

Котел электрический для отопления дома: как выбрать?

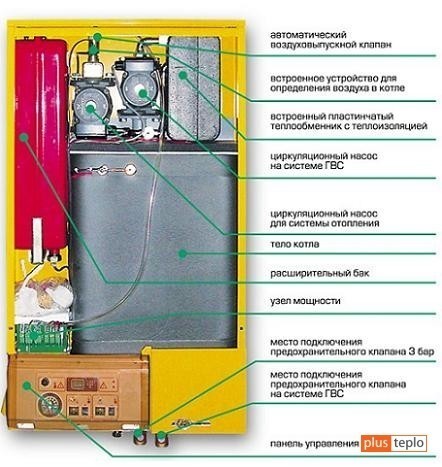

Двухконтурный электрический котел

Котлы отопления электрические двухконтурные обычно уже укомплектованы двумя термонагревателями, расширительным баком, системой безопасности (предохранительным клапаном и воздухоотводчиком), системой автоматики и циркуляционным насосом. Подключать такие котлы рекомендуется с качественным заземлением и устройствами защитного отключения (УЗО).

Электродный электрический котел

Электродный котел относится к группе агрегатов прямого действия — в нем нет нагревательного элемента. А нагрев теплоносителя происходит в процессе протекания электрического переменного тока с частотой 50 Гц через теплоноситель, который является электролитом из-за находящихся в нем солей. Нагрев происходит из-за хаотичного движения ионов жидкости от анода к катоду с частотой 50 колебаний в секунду (50Гц). Это «принудительное» движение ионов приводит к увеличению температуры самого теплоносителя (воды). То есть «проводник» благодаря своему сопротивлению нагревается при прохождении по нему электрического тока (Забыли? Идем в школу!..)

Котел электрический для отопления дома: как выбрать?

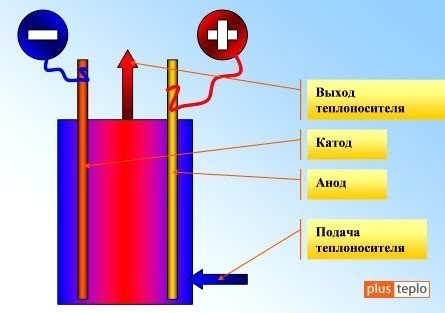

Принцип действия электродного котла

Это интересно! «Качество» нагрева теплоносителя будет зависеть от концентрации примесей в нем. Кроме этого, в такой системе явления электролиза (разложения воды на водород и кислород) не наблюдается, так как через теплоноситель проходит не постоянный, а переменный ток, который «меняет местами» анод и катод 50 раз за секунду.

Котел электрический для отопления дома: как выбрать?

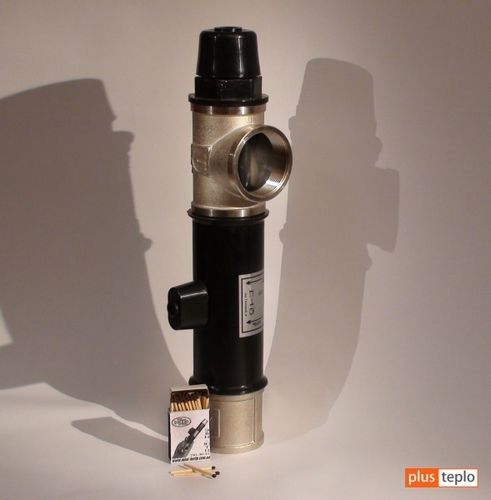

Электродный мини-котел ЭВН-2,5 кВт

Преимущества и особенности электродных котлов

  • Высокий коэффициент полезного действия (КПД) до 96-98%. Аргументируется простотой конструкции и минимизацией тепловых потерь.
  • Отсутствие проблемы «сухого кода» — работы котла на «перегрев» при вытекании теплоносителя и з системы отопления. В случае возникновения такой ситуации электродный котел просто перестанет функционировать из-за размыкания электрической цепи и не создаст аварийной ситуации.
  • Потребляемая мощность электродного котла зависит от температуры теплоносителя. Более низкая температура теплоносителя соответствует более низкому энергопотреблению. Режим номинального энергопотребления устанавливается при температуре теплоносителя в сисетеме75ОС. Превышение этого значения температуры приводит к повышению потребляемой мощности котла.
  • Электродные котлы обладают меньшей инертностью, что позволяет более динамично и оперативно изменять температуру в системе, используя управляющую автоматику.
  • Такие котлы не чувствительны к перепадам напряжения в сети — эти «скачки» просто влияют на изменение мощности, а не работоспособность устройства.
  • Супер-малые габариты котлов.
  • «Требовательность» таких котлов к качеству теплоносителя!

Осторожно! Внимание! Отопление электрическим котлом электродного типа возможно только при наличии КАЧЕСТВЕННОГО ЗАЗЕМЛЕНИЯ! Установка устройств защитного отключения (УЗО) для таких котлов нецелесообразна из-за высоких токов утечки.

Способы монтажа электродных котлов

Электродные котлы устанавливаются в системы с естественной циркуляцией теплоносителя ( подъем до 20м) и с принудительной циркуляцией.

Котел электрический для отопления дома: как выбрать?

Система отопления с естественным движением теплоносителя и электродным котлом

Котел электрический для отопления дома: как выбрать?

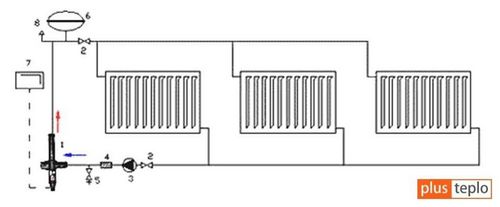

Подключение в систему с циркуляционным насосом электродного котла отопления

При необходимости возможны варианты последовательного и параллельного подключения таких электродных котлов.

Котел электрический для отопления дома: как выбрать?

Ступенчатое подключение в систему электродных котлов

Котел электрический для отопления дома: как выбрать?

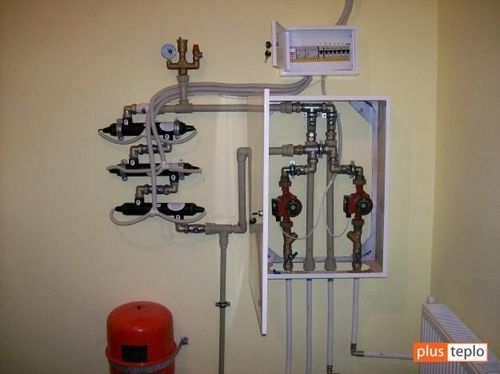

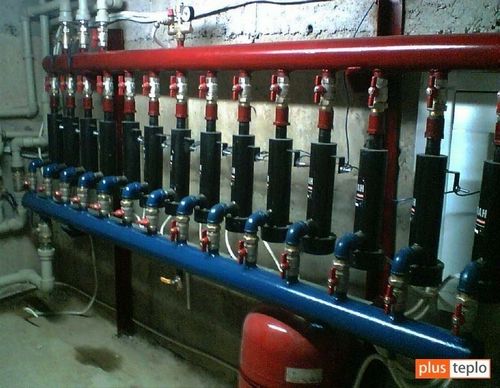

Параллельное подключение в систему электродных котлов

Котел электрический для отопления дома: как выбрать?

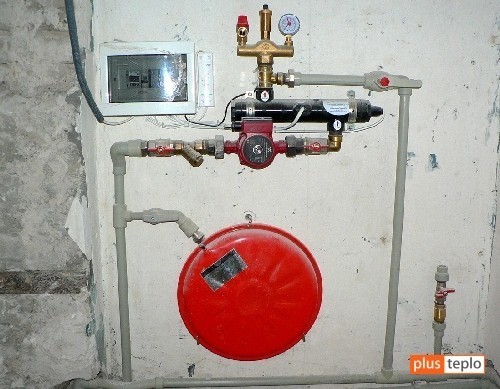

Подключение в систему электродного котла отопления

Как выбирать котел электрический?

  1. Если Вы ищете электрический котел для отопления дачи или дома, то вначале следует определиться с его типом и функциональностью. Это будет ТЕНовый или электродный, одноконтурный или двухконтурный электрический котел отопления.
  2. Далее определяется необходимая мощность котла из расчета 1 кВт на 30 м3 отапливаемого помещения. При использовании двухконтурного котла с предполагаемым активным режимом использования горячей воды мощность котла необходимо выбирать с запасом.
  3. К однофазной линии электроснабжения может быть подключен котел мощностью до 6 кВт. Если качество электропроводки хорошее можно выбирать котел мощностью до 12 кВт при напряжении питания 220 В. Для установки более мощного котла электрического необходима сеть трехфазного тока 380 В.

Обратите внимание! Некоторые модели котлов предполагают два варианта подключения 220/380 В. И все же перед покупкой уточните предельную допустимую потребляемую мощность для Вашего дома.

  1. Когда Вы установите электрические котлы отопления расход электроэнергии следует «ожидать» существенный. С целью экономии «недешевой» электроэнергии при использовании котлов большой мощности их делают с возможностью ступенчатого регулирования мощности, что позволяет использовать только часть мощности котла в весенний или осенний период. Оптимально такая функция реализована в котлах с программируемыми автоматическими блоками управления.
  2. Выбирайте электрический котел для отопления дома, соответствующий необходимой мощности и укомплектованный циркуляционным насосом, расширительным бачком, группой безопасности. Для комфортного управления может стать полезным и выносной программатор.
  3. Важно! Уделите особое внимание наличию у котла оборудованной системы безопасности, которая защищает котел от падения или превышения давления теплоносителя в системе, от перегрева. Наличие фильтра, очищающего теплоноситель, также может быть полезным.

Итак, выберите «правильный» электрический  котел! И будьте в тепле и с горячей водой.
