Несмотря на многообразие предложений мебельных салонов, многие покупатели испытывают трудности в выборе гарнитура для кухни, который идеально бы соответствовал их требованиям. Все может быть множество причин для этого. Особенно часто такая проблема встречается у жителей хрущевок, так как не все типовые гарнитуры могут легко вписаться в небольшое помещение, а также правильно подсоединиться к жизненно важным коммуникациям (канализация, водо- и газоснабжение, вентиляция, электричество).

Рисунок 1. Чертеж углового гарнитура.

В таких случаях оптимально, в плане соотношения цены и функциональности, делать кухонные гарнитуры своими руками. Чертежи типового изделия для кухни небольшого размера будут представлены ниже.

Содержание:

Кухонные гарнитуры своими руками: чертежи, схемы, план работ

Сейчас поговорим о необходимом инструменте и материалах для изготовления кухонной мебели для дома и дачи своими руками.

Какие инструменты и материалы понадобятся?

Если вы собрались изготовить кухонный гарнитур своими руками, стоит заранее подготовить необходимый набор инструментов. Одним молотком и стамеской обойтись не получится. Обратите внимание, что от качества инструментов зависит и конечный вид мебели. Список инструментов зависит от объемов и сложности работ и может меняться. Итак, вам понадобятся:

Кухонные гарнитуры своими руками: чертежи, схемы, план работ

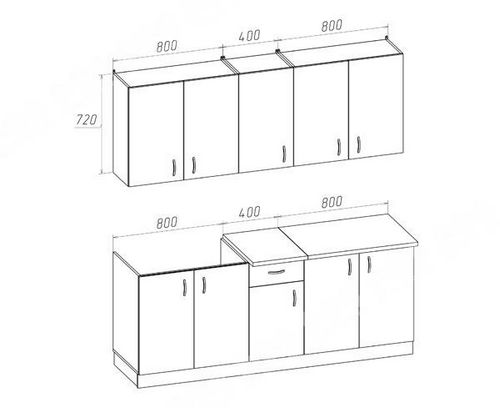

Рисунок 2. Чертеж гарнитура с горизонтальными шкафчиками.

  • электрорубанок (рубанок) – используется для обработки краев и подгонки деталей;
  • дисковая пила (ножовка) – применяется для распиловки деталей;
  • ручной фрезер по дереву – подойдет для профилирования кромок, выемки гнезд под фурнитуру и т.д.;
  • сверло Форснера – для высверливания гнезд под мебельные петли;
  • шуруповерт и/или электрическая дрель;
  • утюг (для приклеивания кромки);
  • рулетка, отвертка, простой карандаш, наждачный лист, сверла, шестигранник, грунтовка под цвет ДСП.

К выбору материала тоже стоит подойти с особой тщательностью. Необходимо проверять материал на наличие некондиции, заранее определиться, какой вариант фасадов будет использоваться (покупной или изготовленный собственноручно) и т.д. Для самостоятельного изготовления кухни следует купить:

  • листы ДСП 16 мм для изготовления горизонтальных, вертикальных деталей, полок;
  • лист ДСП 32 мм для изготовления столешницы;
  • листы ДВП для задних стенок;
  • фурнитура (полкодержатели, дверные петли и ручки, направляющие для ящиков, крючки, сушилка для посуды, ножки, шурупы, саморезы, стяжка, мебельная кромка);
  • крепежные детали (шурупы, шканты, саморезы, финишные гвозди).

Гарнитур для кухни: правила составления чертежа и схемы

Кухонные гарнитуры своими руками: чертежи, схемы, план работ

Рисунок 3. Чертеж гарнитура с вертикальными шкафчиками.

Это может быть элементарный чертеж кухонного гарнитура. Совсем необязательно в совершенстве обладать навыками проектировщика. Главное, чтобы вам он был понятен и точно отображал все необходимые размеры, включая расположение сверловки и фасадных гнезд. Точность является основой успешной работы, поэтому к выполнению данного этапа подходите со всей ответственностью. Внимательно и четко измерьте с помощью рулетки всевозможные замеры и отметьте их на чертеже. За единицу измерения возьмите 1 мм (это принципиальный момент). При нанесении размеров на лист ДСП необходимо оставлять 2 мм припуск с внешних краев для обработки кромки и 5 мм припуск между отдельными деталями, нужный для получения ширины пропила в 3 мм. Детали следует размечать только с внутренней стороны с помощью простого карандаша. Отметки, сделанные маркером, могут проявиться сквозь отделку. Для удобства сборки детали можно пронумеровать соответственно чертежу.

Заранее спланируйте места размещения плиты, холодильника, мойки и зафиксируйте план на бумаге. Отметьте на нем места установки навесных и напольных тумб. Расстояние между столешницей и подвесными ящиками должно составлять не менее 650 мм.

Чертежи стандартных кухонных гарнитуров, оптимально подходящих для дачного домика и миниатюрных кухонь, представлены на рис. 1, 2, 3.

Изготовление деталей для кухонного гарнитура

Кухонные гарнитуры своими руками: чертежи, схемы, план работ

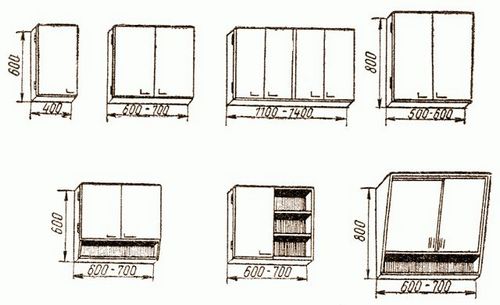

Чертежи настенных шкафчиков.

На этом этапе следует быть максимально аккуратными и внимательными.

  1. После нанесения разметки на лист ДСП с помощью картонных шаблонов необходимо отметить расположение всех запланированных креплений, навесов и ручек.
  2. Далее следует просверлить отверстия под ручки и петли.
  3. С помощью дисковой пилы необходимо вырезать детали будущей кухонной мебели, распиловку необходимо делать с внутренней стороны – тогда видимая кромка останется неповрежденной.
  4. Далее следует обклеить кромкой все торцы получившихся деталей. Почти все мебельные фирмы экономят на этой работе, обрабатывая только видимые части. Но не следует забывать, что через открытые участки происходит выделение вредных формальдегидных смол. К тому же полностью обклеенные торцы лучше защищают детали от незапланированного попадания жидкости и последующего разбухания. Кромка клеится при помощи разогретого утюга. После остывания выступающие остатки аккуратно срезаются ножом под углом 45°. Затем для получения гладкого края следует пройтись по загибу наждачной бумагой, обернутой в брусок.
  5. Можно украсить фасадные дверцы, сделав на них объемные узоры с помощью фрезы или лобзика. Отделка фасадов ротанговым полотном добавит интерьеру уюта и изысканности. Следует знать, что перед началом работ ротанг следует на полчаса замочить в холодной воде. Затем он плотно пристреливается с помощью столярного степлера, скобы можно закрыть декоративными планками. Если эти варианты являются для вас достаточно сложными, можно купить уже готовые лицевые панели.

Как правильно собрать кухонный гарнитур?

Кухонные гарнитуры своими руками: чертежи, схемы, план работ

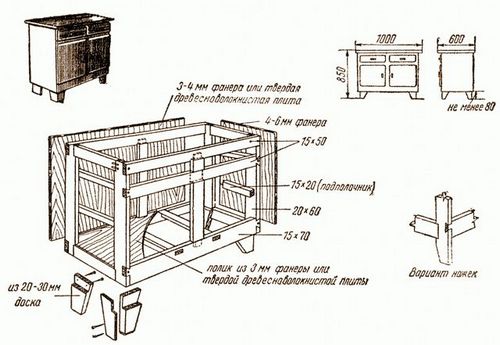

Схема сборки напольного шкафчика.

Чтобы собрать отдельные модули самодельного кухонного гарнитура, нужно использовать дрель и сверло диаметром 5 мм. Желательно, чтобы его длина была больше мебельной стяжки, но не меньше. Сборка мебели происходит на стяжку, поэтому необходимо использовать или ключ-шестигранник, или специальную «биту» на шуруповерт. Для начала лучше сделать пробную сборку с помощью небольших черных саморезов. Этот этап поможет обнаружить все ошибки и дефекты распиловки. Сборку следует начинать с нижних тумб, крепя вертикальные детали к горизонтальным. В боковых панелях шкафчиков сделайте сверловку под полкодержатели или шурупы. Прибейте заднюю стенку из ДВП на финишные гвозди.

Учитывая высоту размещения выдвижных ящиков, на внутренней части вертикальных модулей шурупами прикрутите направляющие, не забывая соблюдать их право- и левосторонность. Соберите на стяжку выдвижные ящики, переднюю панель лучше посадить на шканты и клей ПВА. Вставьте ящики в профили. Они должны стоять ровно, не провисая. При движении детали не должны цепляться или царапаться за шурупы. Если ящики стоят криво или провисают, следует отрегулировать углы соединений или посильнее прибить заднюю стенку. В этом случае она придаст жесткость конструкции и не позволит ей разъехаться. Далее следует прикрутить ножки, если таковые запланированы в чертеже. Затем аналогичным путем нужно собрать верхние ящики.

После предварительной сборки и устранения всех обнаруженных недочетов следует разобрать конструкцию, отделать детали с помощью грунтовочного состава и произвести окончательную сборку на саморезы длиной 55-60 мм.

Крепление фасадов и установка столешницы

Столешницу (рабочую поверхность) можно купить в мебельном салоне или изготовить собственноручно. Для этого нам понадобится лист ДСП с шириной и длиной, равной аналогичным параметрам напольной тумбы, и толщиной 32 мм. Если вы используете ДВП толщиной 16 мм, то из остатков ДСП следует вырезать деталь, равную длине крышки, шириной 20-30 мм. Эта панель поможет скрыть стыки между стойками и крышкой и визуально сделает рабочую поверхность более мощной. Панель следует крепить к крышке на саморезы, обработав место соприкосновения столярным клеем. Верхний передний край можно скруглить при помощи лобзика. Тогда изделие станет прочнее и приобретет более эстетичный вид.

Посадить столешницу нужно на верхние кромки напольных ящиков. Желательно сделать это на шканты и столярный клей, подготовив необходимые отверстия заранее. Изнутри конструкцию можно укрепить с помощью угловых профилей.

Для того чтобы установить в столешницу мойку, с помощью лобзика в ней необходимо вырезать отверстие под размеры, оставив 15мм допуск, щели желательно промазать силиконовым герметиком.

С помощью сверла Форснера необходимо высверлить места под мебельные петли. Сверлить фасад нужно аккуратно, чтобы избежать сквозных отверстий. Далее крепим петлю к фасаду на 2 самореза. Вторая часть петли крепится к вертикальной части гарнитура с внутренней стороны.
