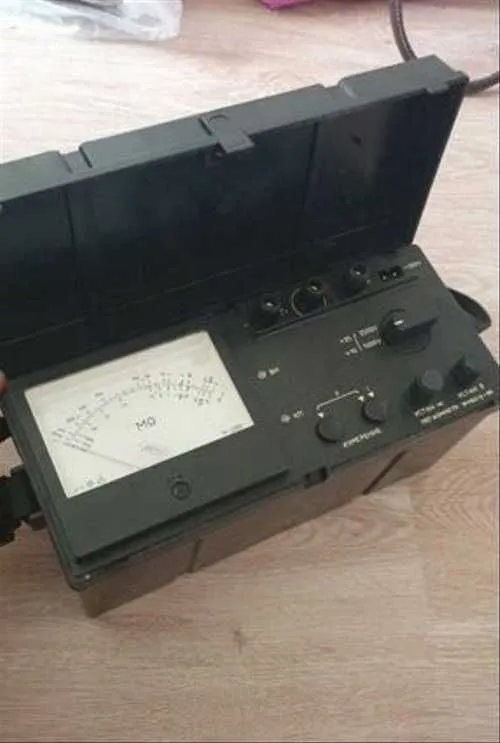

Мегаомметр Ф4101 — особенности и характеристики
Для проведения измерений сопротивления изоляции разнообразных электроустройств, не находящихся под напряжением, используется мегаомметр Ф4101. Диапазон измерений сопротивления изоляции включает: 0-2000 МОм, 0-20000 МОм (при напряжении 1000±50 В) и 0-5000 МОм, 0-50000 МОм (при напряжении 2500±125 В). Этот прибор обладает классом точности 1,5.
Бытовая техника
Как правильно измерять сопротивление изоляции мегаомметром?
Измерение сопротивления изоляции проводится с помощью мегаомметра, который генерирует высокое напряжение для проверки электрической изоляции проводов и оборудования. Для правильного измерения сопротивления изоляции мегаомметром необходимо выполнить следующие шаги:
-
Отключите устройство или провод от источника питания и убедитесь, что все емкости и конденсаторы разряжены.
-
Подключите мегаомметр между двумя контактами, которые нужно проверить на изоляцию. Убедитесь, что подключение мегаомметра выполнено правильно.
-
Включите мегаомметр и установите требуемое напряжение на мегаомметре. Обычно, это напряжение может составлять 500 В, 1000 В или 2500 В, но точное значение может зависеть от конкретного случая.
-
Нажмите кнопку «Start» (Начать) или «Measure» (Измерить) на мегаомметре и дождитесь окончания измерения. Во время измерения мегаомметр подает высокое напряжение между контактами и затем измеряет ток, который проходит через изоляцию.
-
Запишите результаты измерения. Если значение сопротивления изоляции ниже нормального уровня, то это может указывать на наличие проблемы с изоляцией провода или оборудования.
При выполнении измерения сопротивления изоляции мегаомметром необходимо соблюдать меры предосторожности, такие как использование защитных перчаток, обуви и очков, так как высокое напряжение может быть опасным.
