Выбор способа отопления для нового дома является важным этапом строительства. Использование печей, топящихся дровами или углем, не является оптимальным решением, так как они могут обогревать только одну комнату, а в других останется холодно. Лучший вариант — это водяные системы отопления, которые способны обогреть все помещения дома.

Содержание:

Монтаж системы отопления из полипропилена: инструменты, правила
Монтаж системы отопления из полипропилена: инструменты, правила

Схема системы отопления частного дома.

Устройство систем отопления

Водяная система отопления включает в себя несколько основных составляющих:

  • котел;
  • трубы;
  • радиаторы;
  • крепления.
Монтаж системы отопления из полипропилена: инструменты, правила

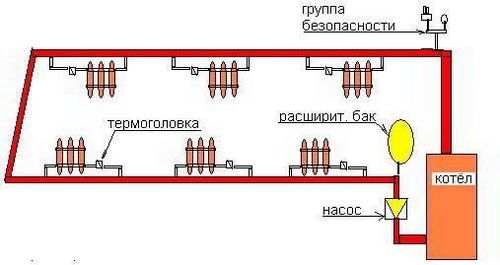

Схема однотрубной системы отопления.

Кроме того, монтаж водяных систем отопления требует приобретения дополнительных элементов: соединений, углов, кранов, заглушек и фитингов. Котлы и батареи продаются уже в готовом виде, поэтому необходимо выбрать только вид труб и, соответственно, после этого определиться с креплениями, комплектующими и набором инструментов. В последнее время в продаже появился новый вид труб — из полипропилена. Этот материал по своим качествам намного превосходит стальные трубы. Трубы из полипропилена дешевле, не подвержены коррозии, легкие и прочные. Гладкая внутренняя поверхность труб из пропилена не собирает грязь и налет. Установка системы отопления из полипропиленовых труб своими руками гораздо легче, быстрее, чем из стальных труб, и вполне осуществим при наличии начальных навыков строительства и минимума инструментов.

Наиболее подходят для монтажа систем отопления своими руками армированные трубы из полипропилена марки PN 25. У этих труб есть внутренняя алюминиевая арматура, которая делает их крепкими, стойкими к теплу и не дает деформироваться. Кроме того, трубы из такого полипропилена не требуют предварительной подготовки к сварке, как те, у которых армирующий слой расположен снаружи.

Вернуться к оглавлению

Планировка работы

Для монтажа системы отопления из полипропиленовых труб своими руками понадобятся следующие инструменты:

  • перфоратор;
  • паяльник для сварки труб;
  • ножницы для резки пластика;
  • рулетка;
  • карандаш.
Монтаж системы отопления из полипропилена: инструменты, правила

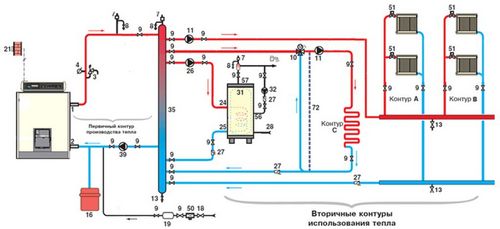

Схема системы отопления частного дома.

Как и перед каждой работой, монтаж системы отопления из полипропиленовых труб предполагает тщательную проектировку. Во-первых, нужно принять решение, какого типа будет смонтирована система отопления: однотрубная или двухтрубная. Однотрубная система предполагает последовательную подачу горячей воды от одного до другого радиатора на протяжении всего трубопровода. Такой тип позволяет сэкономить на материалах и топливе, но последним в этой цепи радиаторам достается уже сильно охлажденная вода, что снижает качество прогрева помещений. Двухтрубная система отопления предполагает параллельную, то есть одновременную, подачу горячей воды от котла ко всем радиаторам и одновременный отвод воды от них во вторую трубу — обратку, идущую к котлу. Этот тип системы отопления обеспечивает более качественное распределение тепла по всем помещениям и возможность регулировки температуры радиаторов. Учитывая больший, чем в однотрубной системе, объем воды в трубах, здесь потребуется большее время на нагрев воды и увеличится расход топлива.

Во-вторых, необходимо определить место расположения котла. Основными условиями для расположения котла должны быть следующие:

  • котел нужно расположить в нежилом помещении, а при отсутствии такового — в отдельной пристройке к дому;
  • помещение для котла должно хорошо проветриваться;
  • котел должен быть расположен ниже уровня радиаторов.
Монтаж системы отопления из полипропилена: инструменты, правила

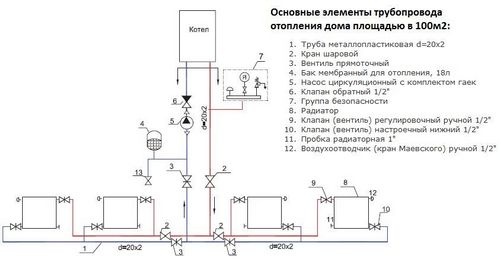

Схема основных элементов трубопровода отопления дома.

В-третьих, после того как место для котла выбрано, необходимо определиться с местонахождением батарей. Когда определены места расположения основных элементов системы отопления, можно выполнять чертеж схемы прохождения трубопровода. На чертеже необходимо отобразить абсолютно все детали соединения и крепежа. Взяв в руки готовый чертеж, можно рассчитать потребность в количестве труб, углов, кранов, муфт, элементов крепежа и переходников.

При проведении расчетов необходимо учесть следующие правила:

  • трубы, элементы соединения и крепежа нужно брать на 10-15% больше расчетной длины и количества, учитывая возможные ошибки при монтаже и повреждения при транспортировке;
  • для подачи воды берутся более толстые трубы, чем на разводку;
  • целесообразно каждый радиатор оборудовать краном, что позволит регулировать температуру в разных комнатах дома и облегчит процедуру ремонта и обслуживания.

Вернуться к оглавлению

Монтаж системы отопления своими руками

Монтаж системы отопления из полипропилена: инструменты, правила

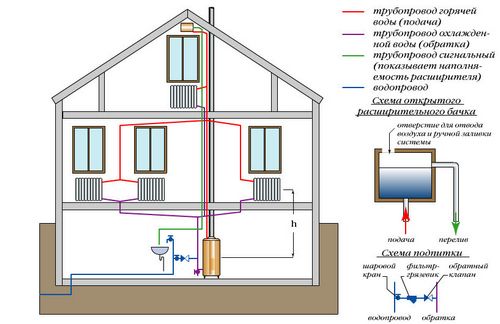

Схема монтажа полипропиленовых труб своими руками.

После проведения расчетов проводится закупка строительных материалов, инструментов, и начинается монтаж. Самым первым устанавливается главный элемент системы отопления — котел. Необходимо по возможности исключить к нему доступ посторонних, особенно детей. При необходимости опустить котел ниже, для него устраивается приямок. Следующим этапом на свои места устанавливаются радиаторы. Крепления для них должны быть достаточно прочными, чтобы выдержать не только собственный вес, но и вес случайного седока. После этого начинается непосредственный монтаж трубопровода, то есть основная и наиболее ответственная часть работы.

Монтаж трубопровода из полипропилена своими руками предполагает соблюдения следующих правил:

Монтаж системы отопления из полипропилена: инструменты, правила

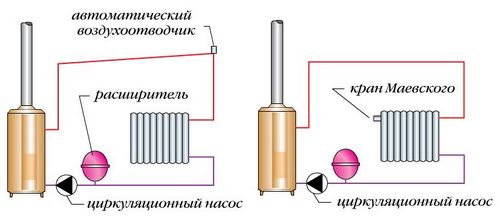

Схема отопления с насосной циркуляцией.

  • пользоваться можно только исправным оборудованием и качественным, неповрежденным, сухим и чистым строительным материалом;
  • трубы из полипропилена соединять друг с другом, с радиаторами и кранами можно только с помощью пайки;
  • при пайке труб не допускается их охлаждение ниже 5°С и воздействие открытого огня;
  • крепеж труб должен быть прочен, чтобы выдержать не только их вес с водой, но и случайный удар по трубе при переноске вещей;
  • трубы режутся только под прямым углом и после этого тщательно очищаются от заусениц.

Монтаж трубопровода своими руками проводится, начиная от самого дальнего радиатора, сверху вниз в сторону котла отопления. Для этого трубы делятся на отрезки заданной длины, учитывая расстояния, которые будут забирать муфты, соединения, углы и краны. После этого начинаются сварочные работы.

Вернуться к оглавлению

Проведение сварки системы отопления

Сварка полипропиленовых труб осуществляется следующим образом.

Включается в сеть и в течении 10 минут прогревается паяльник. После этого детали, которые подлежат соединению, вставляются/насаживаются на соответствующие им фрагменты сварочного аппарата и нагреваются. По истечении времени нагрева они одновременно извлекаются из сварочного аппарата и сразу же вставляются одна в другую, при этом крутить ими, двигать вперед-назад нельзя. Детали фиксируются в собранном положении и после сплавления и остывания готовы к использованию.

В данной таблице наведены основные временные показатели пайки труб:

Диаметр труб(мм) Время нагрева (сек) Время сплавления (мин) Время остывания (мин)
20 6 4 2
25 7 5 3
32 8 6 4

Время каждого действия необходимо тщательно выдерживать, иначе возможны деформация деталей и отсутствие герметичности соединения. После пайки готовая система осматривается, проверяется на герметичность и заполняется водой.
