Сборка и установка электрощита — сложное занятие, которое требует точной последовательности действий, где каждый шаг имеет значение и не подразумевает небрежности. Самостоятельно установить электрощит в доме, квартире или на даче возможно, но для этого необходимо обладать базовыми знаниями и умениями в области электрики.

Главные качества устройства — безопасность и удобство эксплуатации.

Предназначение электрощитка:

  • учёт расхода электроэнергии;
  • управление цепями;
  • защита цепи от возгорания вследствие перегрузки.

Установить электрощит в доме, квартире или на даче собственными силами возможно, но для этого нужно владеть базовыми знаниями и навыками электрика.

Проект электрощита

Человеку далёкому от электричества, лучше начать проектировать электрощит, когда полностью готов монтаж проводки и провода подведены к месту будущего электрощита. Сначала нужно составить чертежи для проведения работ и подобрать подходящие комплектующие.

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

  • розетки:
  1. спальня;
  2. гостиная;
  3. детская;
  4. кухня;
  5. санузел;
  6. прихожая и коридор.
  • Стиральная машина;
  • бойлер;
  • кондиционер;
  • электроплита;
  • освещение:
  1. спальня;
  2. гостиная;
  3. детская;
  4. кухня, санузел;
  5. прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Важно! Подключение маломощных приборов (ТВ, телефон, интернет, охрана) производится в отдельном ящике!

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

Составление схемы электрощита

Электрощит представляет собой корпус — металлический или пластиковый ящик — с модулями внутри. Модуль — компонент, занимающий одно установочное «место» (в пределах одной DIN-рейки). Некоторые устройства могут занимать и два, и даже три «места».

Для наглядности следует создать схему, по которой будет собираться щит.

схема

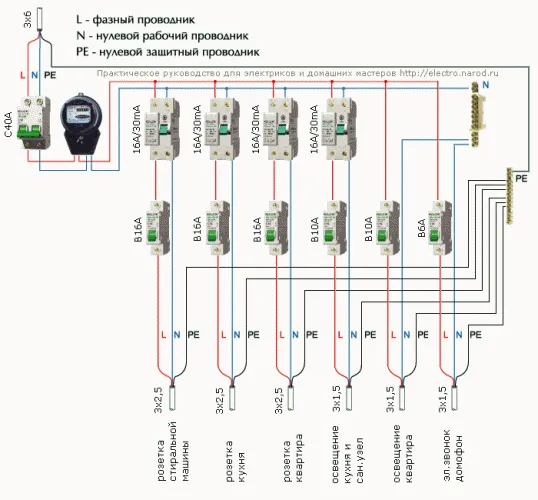

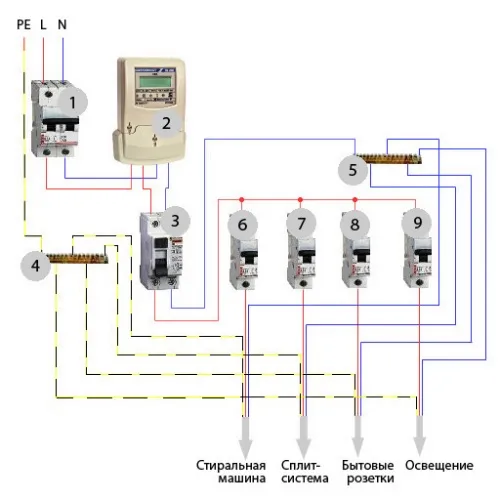

Примеры схем щита на 220 В:

  • вводной автомат;
  • электросчётчик;
  • УЗО (устройство защитного отключения);
  • шина заземления;
  • «нулевая» шина;
  • автоматы розеток для приборов повышенной мощности на 25 А;
  • автомат группы розеток для бытовых приборов малой и средней мощности на 25 А;
  • автомат освещения на 16 А;
  • L — фаза;
  • N — ноль;
  • РЕ — заземление.

схема

Для каждого дома или квартиры будет своя схема в соответствии с предпочтениями хозяев.

Подбор комплектующих

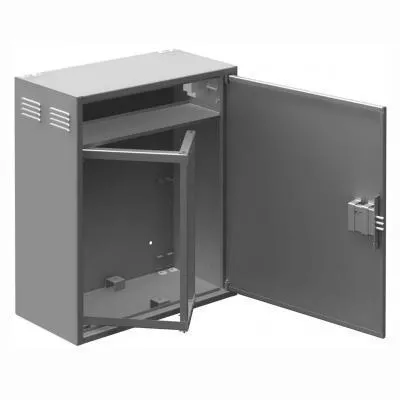

Корпус

По положению на стене электрощит может быть двух видов:

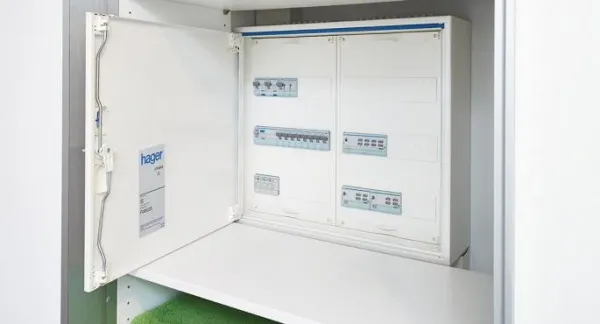

  • внутренний — утоплен в стену, слегка выступая;
  • наружный — корпус не утоплен, а просто закреплён на стене.

Если проводка в доме скрыта внутри стен, то больше подойдёт внутренний щит. Он меньше места занимает, и не особо бросается в глаза, так как выступает из стены минимально. Для установки такого щита нужно предварительно подготовить под него нишу в стене. Толщина стены должна быть подходящей.

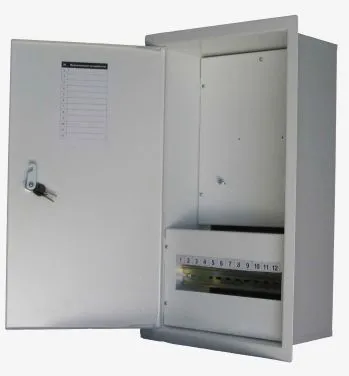

внутренний щит

внутренний щит

Если проводка идёт поверх стен, то подойдёт наружный щит, не требующий предварительной подготовки места. Достаточно прикрепить корпус к стене саморезами или дюбель-гвоздями.

внутренний щит

внутренний щит

внутренний щит

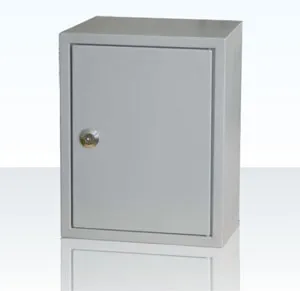

наружный щит

наружный щит

наружный щит

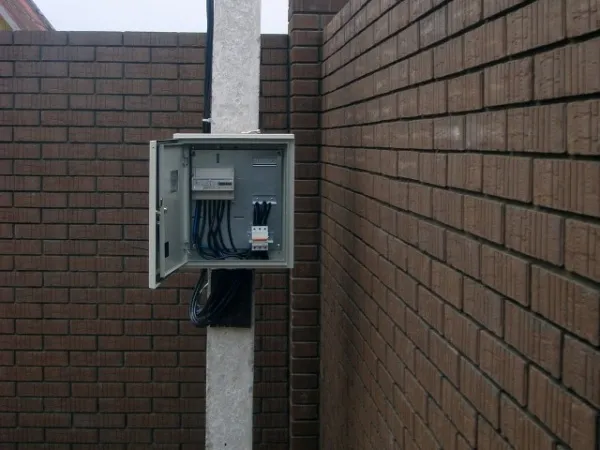

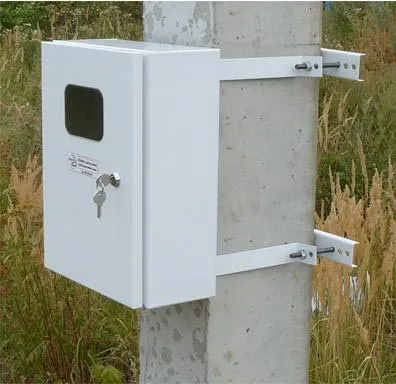

Наружный электрощиток может устанавливаться как внутри дома, так и во дворе на столбе.

Лучше выбирать корпус проверенных европейских фирм со съёмными стенками. Желательно, чтобы DIN-рейки тоже легко снимались или отодвигались. Не стоит брать откровенно дешёвые корпуса: они выполнены из некачественного пластика, который быстро сохнет и становится хрупким, не является самозатухающим и сильно дымит при воспламенении. Хорошие корпуса уже готовы к разводке проводов внутри, дешёвые же придётся доукомплектовывать.

Важно! Лучше, если в щитке останутся свободные места, чем их не хватит, поэтому стоит покупать корпус с неким запасом установочных мест.

Модульные устройства

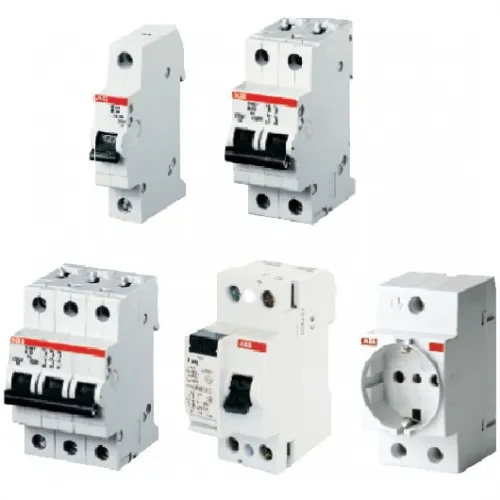

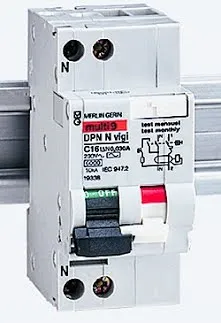

После установки корпуса нужно подобрать автоматы, УЗО, дифавтоматы (автомат и УЗО в одном), счётчик, контакторы и прочие устройства. На DIN-рейки можно установить и дополнительные модульные розетки, шины, блоки питания, устройства управления.

При подборе модулей нужно учитывать следующие параметры:

  • номинальная сила тока;
  • скорость срабатывания автоматов;
  • ток отключения автоматов, дифавтоматов, УЗО;
  • допустимая частота срабатывания для контакторов.

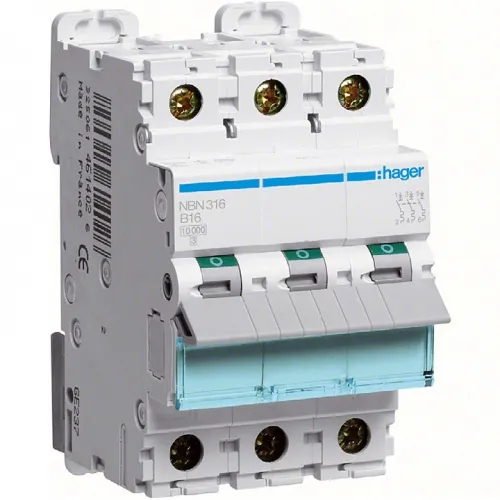

автоматы

автоматы

автоматы

автоматы

Автоматы подбираются отдельно для каждой цепи так, чтобы система была сбалансированной. Так, если для приборов повышенной мощности выделить автомат на 6-10 А, последний будет автоматически выключаться, не давая технике работать и, наоборот, чересчур мощный автомат, установленный для маломощного потребителя, не защитит проводку от перегрузки. Для освещения используются автоматы на 6-10 А, обычных бытовых розеток, бойлеров, кондиционеров, стиральных машин — 16 А, электроплит — 20-25 А. Вводной автомат нужен на 32-60 А, в зависимости от суммарной силы тока всех потребителей объекта.

В случае скачка напряжения цепи должны отключаться независимо между собой, лучше по порядку «от нижестоящего к вышестоящему», что даёт возможность не обесточивать весь дом в случае неполадок и проще их обнаружить. Поэтому автоматы оснащены «уставкой» по времени срабатывания: сначала выключается нижестоящий (0,1 с), потом вышестоящий (0,5 с).

Подходящее УЗО — то, номинальный ток которого выше суммарного тока подчинённых ему автоматов. Так, при скачке первыми отключатся автоматы, предотвратив повреждение УЗО. Для автомата на 16 А ставится УЗО на 20-25 А, автомат электроплиты на 25 А требует УЗО на 40 А.

Неотъемлемым элементом системы являются шины ноля и заземления — медные планки с отверстиями, куда вставляются провода и зажимаются болтиком. Планка ставится на диэлектрический изолятор, который крепится на DIN-рейку.

Сборка и подключение

Сборка и подключение электрощита требует жёсткого соблюдения техники безопасности! Модули в корпусе щита лучше располагать согласно составленной схеме.

Порядок выполнения работ:

  • устанавливаются 35-миллиметровые DIN-рейки для счётчика, автоматов, шины ноля и заземления;
  • устанавливаются автоматы, УЗО и две шины, к которым подключаются нулевые и заземляющие провода. Вводной автомат, к которому подводится кабель питания всей системы обязательно устанавливается первым в левом верхнем углу корпуса. Для удобства лучше подводить кабель к автомату сверху. Оставшиеся в корпусе лишние отверстия для подвода проводов закрываются заглушками;
  • подключается вводной автомат в зависимости от его типа:
  • к двухполюсному подключается фаза и ноль;
  •  к однополюсному — только фаза;
  •  в щитах на 380 В к вводному автомату подключаются три фазы.
  • Фазы к автомату лучше подключать снизу для удобства установки перемычек между автоматами сверху;
  • все автоматы и УЗО специальными медными шинами в изоляции или обычными проводами достаточного сечения. Синий провод ноля с вводного кабеля подключается напрямую к нулевой шине. Подключая УЗО и дифавтоматы нужно подключить ноль к шине с каждого отдельно;
  • развести и подключить кабели к автоматам согласно составленной схеме. Нулевые провода обозначаются синим цветом, фазные — красным, заземляющие — чёрно-жёлтым.

Частные дома и офисы часто оснащаются электрощитами на 380 В. К такому щиту подводится 4-х или 5-жильный кабель: две или три фазы, ноль и заземление.

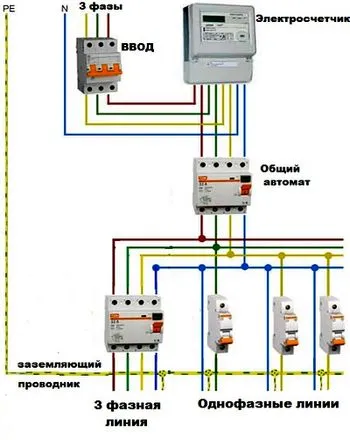

Схема щита на 380 В будет такого плана:

схема

К вводному автомату подключаются три фазы, после чего они идут на счётчик. Затем фазы идут на общий автомат, после чего проводка делится на однофазные линии для 220-ти вольтовых приборов и трёхфазные для оборудования на 380 В. Напряжение между разными фазами всегда 380 В, а между нолём и любой фазой — 220 В.

На бытовые розетки всегда нужно подавать ноль и фазу, 220 В. Если же подать две фазы, 380 В, то техника быстро выйдет из строя.

Заземляющий провод всегда минует автоматы и идёт от шины заземления к розеткам. Заземление от вводного кабеля также идёт напрямую к шине. Ноль подключается со своей шины напрямую, если розетки подключены через обычные автоматы. Если же они подключены через УЗО или дифавтомат, ноль проходит через них.

По окончании работы щит закрывается и на него подаётся напряжение.

Важно! Вся работа проводится только при отключенном напряжении на линии! Процесс довольно сложный и требует определённых знаний и навыков. Сомневающимся лучше всё-таки обратиться к специалистам.
