Термин «наружная проводка в доме» охватывает широкий спектр аспектов, выходящий за рамки простых стенных кабелей. Мы рассмотрим особенности таких коммуникаций и изучим методы самостоятельной прокладки электричества за пределами жилых помещений.

Где должен проходить кабель для наружной проводки?

Внешняя проводка включает кабель, который мы можем увидеть на внешней стороне дома, а также ту его часть, что тянется к близлежащим постройкам. Держать его в этом случае может опора. Расстояние от опоры до опоры называется пролетом, и составлять оно должно не более 25 м. Когда пролетов более 4, проводка переходит в разряд линии электропередач. Еще к разряду внешнего относится электроснабжение хозяйственных пристроек и организация уличного освещения в пределах одного жилого участка. Подземная электрическая сеть также считается наружной.

Монтаж открытой электропроводки может осуществляться по воздуху и по стенам. В первом случае следует соблюдать определенные нормы удаленности кабеля от элементов постройки (если не планируете тщательную изоляцию). В случае, когда трасса идет вертикально, то минимальное расстояние до окон должно быть 0,75 м, а если она проходит вблизи балкона, то не ближе, чем на 1 м от него. При горизонтальной прокладке кабель для наружной проводки желательно располагать не ближе, чем полметра до окна, 1 м до балкона и 2,5 м до крыльца. Вся эта сеть должна проходить на высоте 2,75 м. В земле электричество должно проходить в колодцах или трубах и не ближе к поверхности, чем 0,6 м.

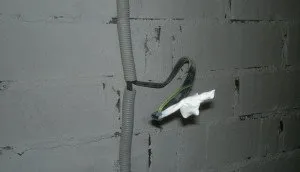

Где должен проходить кабель для наружной проводки?

Когда проводка крепится на стенах, следует также помнить вот какие правила:

  • по крыше тянуть сеть запрещено, даже если она идеально защищена;
  • точки крепления должны встречаться каждый метр;
  • если требуется разветвление или соединение, заключать такие места следует в герметичные коробки;
  • если от стены провод для наружной электропроводки переходит по воздуху на соседнюю постройку, то крепить его следует на удерживающий трос и не ниже 2,75 м от земли;
  • обязательно изолировать кабель, для этого приобретаются трубки из пластика или металла, материал должен быть негорючим и прочным;
  • очень нежелательно нарушать целостность провода и делать скрутки, если же пришлось – тщательно изолируйте, либо прибегните к использованию клемм и зажимов;
  • не допустим резкий изгиб кабеля.

Где должен проходить кабель для наружной проводки? фото

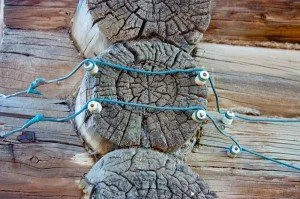

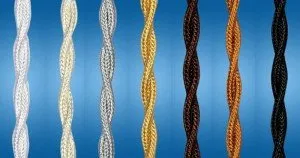

Открытая электропроводка испытывает климатическую нагрузку, поэтому изоляция должна быть усиленной. Так, чаще всего, применяются кабели с двойной изоляцией – ВВГ и АВВГ, или с тройной – NYM. Типы с одинарной изоляцией (ППВ, АПВ и др.) запрещено тянуть без изолирующих трубок. В земле же укладывают кабель ПП и ПЭ. Сечение проводов обычно зависит от того, какую планируют подключить нагрузку. Когда-то использовался для открытой проводки витой провод на изоляторе, возможно, вы видели этот вариант в деревне. Сейчас он входит в моду снова.

Линии могут прокладываться и по скрытому типу. В земле это осуществляется в уже упомянутых специальных трубах, а по стенам делаются штробы. Такой вариант безопаснее и сохраняет эстетику строения.

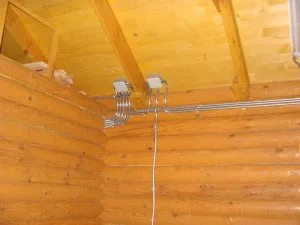

Наружная проводка – способы прокладки

Тянуть кабель без всякой изоляции довольно рискованно, поэтому существует много вариантов его защиты. Выбирать подходящий способ следует, исходя из внешних условий, последующей эксплуатации и декоративности. Разберем самые популярные подходы к изоляции проводки. И начнем с самого распространенного и доступного – кабель-канала. Он знаком каждому, кто осуществлял прокладывание кабеля внутри помещения. В квартире, пожалуй, это оптимальный способ, потому что выглядит аккуратно, не занимает много места, не мешается под рукой и может вместить еще какие-нибудь сети, например, телефонную или интернет.

С точки зрения монтажа кабель-канал не доставит хлопот, потребуется лишь закрепить подложку, провести провод и закрыть крышкой. Единственное неудобство – в местах изгибов придется самостоятельно вырезать уголки, рассчитывать нахлест и прочие мелочи, так как для этого материала не предусмотрена специальная монтажная фурнитура. Если в своем глазомере вы не уверены, то можно поступиться эстетикой, но прибегнуть к более гибкому материалу, который и подрезать-то придется только в крайнем случае. Это гофрированные трубы.

Наружная проводка – способы прокладки

Такие трубы вообще не требуют каких-либо специальных умений, но выглядят более громоздко и не всегда незаметно впишутся в экстерьер вашего дома. Скорее их уместно применить при прокладке кабеля по хозяйственным постройкам и в них. Для того чтобы не испортить внешнюю красоту дома, можно воспользоваться бордюром с электротехническим желобом внутри. Прикрепив его под крышей, вы внесете лаконичную деталь в оформление постройки и спрячете все провода. Прибегнув к этому варианту, следует позаботиться и о приобретении вспомогательной фурнитуры – заглушек, переходников и уголков (внутренних и внешних).

Наружная проводка – способы прокладки фото

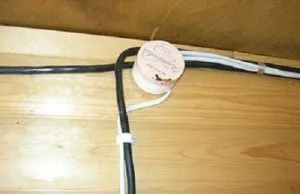

Если у вас кабель с большим сечением или толстым слоем изоляции, то в ранее описанные приспособления его не вместить, придется вести, не закрывая его ничем. В этом случае его крепят прямо к стенам при помощи строительных скоб. Так делать безопасно, если кабель заключен в 2-3 слоя собственной изоляции. Но если вы продешевили и не позаботились о такой защите проводов, то под них возле каждой скобы нужно подкладывать изолирующий материал, чтобы создать зазор от стены. Это в случае нарушения целостности кабеля защитит материал обшивки от воспламенения. Подкладка обычно делается из металла или асбеста. Последний же считается токсичным и используется все реже. Кусок изолятора должен быть шире провода на 1 см с каждой стороны.

Монтаж открытой электропроводки – узнаем порядок действий

Теперь самое время составить пошаговую инструкцию, как мы будем осуществлять прокладку наружной электропроводки. Конечно, рекомендации покажутся очевидными, но мы просто упорядочим свои предположения.

Монтаж открытой электропроводки – узнаем порядок действий

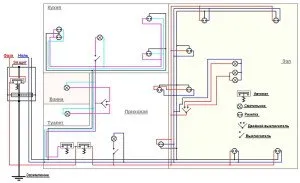

Монтаж открытой электропроводки — пошаговая схема

Шаг 1: Расчеты

Начинать, естественно, следует с расчета электропроводки. Подразумевается, что вы уже определились с типом провода и защитным каналом, если вы его вообще планируете использовать. Захватите рулетку, карандаш и блокнот и отправляйтесь на участок. Сейчас нам предстоит составить план трассы и определиться с метражом. Начинайте от распределительной коробки, где будет питаться ваш кабель. Схематично помечайте все объекты, по которым будет проходить ваша сеть, а также фиксируйте точное расстояние между ними. Помните о том, что при использовании кабель-канала или другого приспособления для защиты придется рассчитать запас на его изгибы и возможные обходные пути вокруг каких-либо элементов на здании.

Шаг 2: Крепление изолирующего кожуха

Монтаж начинается с крепления гофрированной трубы или кабель-канала. Старт мы берем от счетчика или распределительной коробки. Удобнее всего прикладывать защитное приспособление прямо к стене и сверлить отверстие. Помните, что расстояние между точками крепления не должно превышать 1 м. Следом за отверстием можно сразу же и фиксировать все это дюбель-гвоздями, этот метиз надежнее всего. Так мы движемся по всему пути пролегания сети.

Шаг 3: Проводка

Теперь очередь кабеля. Отключаем питание в щитке, подсоединяем конец кабеля к источнику, изолируем это место и прокладываем сеть по защитному каналу. Остается закрыть кабель-канал крышкой, и дело сделано. Если используется труба, то провод нужно тянуть параллельно ее прокладыванию. Так как в случае довольно протяженной трассы пропихнуть его мы банально не сможем от начала до конца. Ну, а если мы не используем защитных приспособлений, а крепим скобы для непосредственной фиксации кабеля к стене, то оба процесса (крепление и проводка сети) осуществляются параллельно.

Монтаж открытой электропроводки – узнаем порядок действий фото

  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Как понять что нужно менять проводку?


Существует несколько признаков того, что проводка в квартире или доме нуждается в замене:

  1. Возраст проводки: Если проводка была установлена более 30-40 лет назад, то это является первым признаком того, что проводка может быть изношенной и нуждаться в замене.

  2. Появление коротких замыканий: Если в вашем доме или квартире постоянно происходят короткие замыкания, это может быть связано с изношенностью проводки и ее повреждением.

  3. Искажение звука из динамиков: Если вы замечаете искажение звука из динамиков при включении электроприборов, это может быть признаком проблем с проводкой.

  4. Появление электрических дуг: Если при выключении выключателя в квартире или доме возникают искры или электрические дуги, это может свидетельствовать о проблемах с проводкой.

  5. Появление запаха гари: Если вы чувствуете запах гари в квартире, это может быть вызвано повреждением проводки и требует немедленного реагирования.

  6. Изменения в электропотреблении: Если в последнее время вы заметили изменение в электропотреблении в квартире или доме, это может быть признаком проблем с проводкой.

Если вы заметили какие-либо из перечисленных выше признаков, рекомендуется обратиться к профессиональному электрику, который сможет оценить состояние проводки и принять решение о замене или ремонте.
