После установки твердотопливного котла, его необходимо обвести, в этом входит подключение труб для отопления и горячей воды, электропроводов, согласно одобренной схеме. Современные твердотопливные котлы являются экономичными и легко обслуживаемыми, и именно поэтому они популярны.

Содержание:

Обвязка твердотопливного котла отопления: схема системы
Обвязка твердотопливного котла отопления: схема системы

Твердотопливные котлы не имеют в составе корпуса элементов, среди которых расширительный бак, циркуляционный насос, группа безопасности. По этой причине при обвязке предстоит смонтировать названные элементы со стороны отопления.

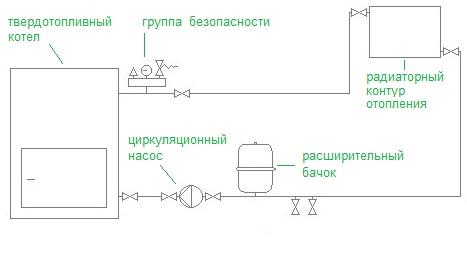

Обвязка твердотопливного котла отопления: схема системы

Схема обвязки твердотопливного котла.

Изображение иллюстрирует схему обвязки твердотопливного котла отопления, при этом используется закрытая система отопления, оснащенная принудительной циркуляцией.

Любая инструкция к современному котлу, функционирующему на твердом топливе, указывает на то, что обвязка должна обеспечивать минимальный порог температуры теплоносителя на входе (65 градусов). Это необходимо для того, чтобы теплообменник не подвергался чрезмерным тепловым перепадам, что позволит продлить срок его службы, избежав излишнего образования дегтя и сажи. Для этого следует установить смесительный узел. На случай, если в обратку из системы поступает холодная вода, он подмешивает из подающего трубопровода горячую воду. Если используется такая схема установки твердотопливного котла отопления, предстоит обеспечить соответствие мощности котла той потребности системы, которая соблюдается в данный момент.

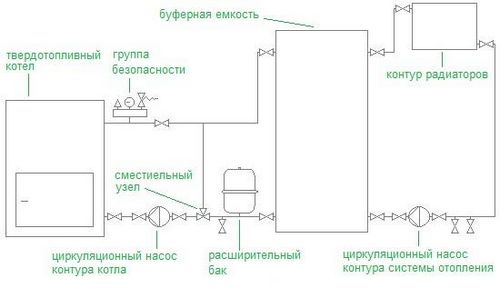

Обвязка твердотопливного котла отопления: схема системы

Схема обвязки котла с буферной емкостью.

Делается это при помощи регулировки количества используемых дров, а также частоты подкидывания. Бесспорно, подобное отопление не станет комфортным. Для того чтобы обеспечить возможность загружать дрова в более значительном объеме и меньшее количество раз, следует установить буферную емкость в твердотопливную систему. Она разделит контур радиаторов и контур котла отопления. В момент пиковой мощности она станет поглощать лишнее тепло и, напротив, когда система станет остывать, отдаст накопленное тепло системе отопления.

Особенности обвязки твердотопливного котла

Как известно, управление твердотопливного котла весьма проблематично. Если мощность в определенный момент оказывается несколько больше, чем необходимо системе отопления, либо оказывается нарушена циркуляция, тогда может иметь место значительный рост температуры теплоносителя, уровень при этом может достигать 100 градусов.

Прикосновение к горячему радиатору приведет к ожогам. Более того, чрезвычайно горячая вода может деформировать пластиковые трубы системы отопления. В конечном итоге потребитель и контур радиаторов должны быть ограждены от подобных явлений. С этой целью в твердотопливных котельных используется смесительный узел, призванный понижать температуру.

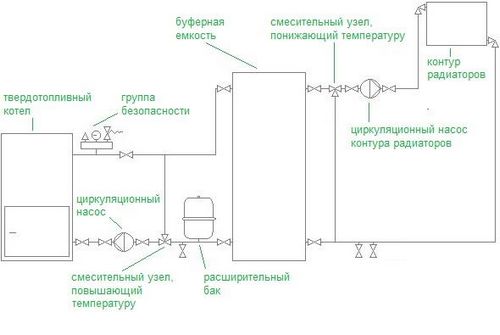

Обвязка твердотопливного котла отопления: схема системы

Обвязка котла со смесительным узлом.

Обвязка котла предусматривает контур аварийного охлаждения. В качестве его задачи выступает пропускание холодной воды через теплообменник в случае приближения температуры к отметке в 100 градусов. Каждым производителем предложены собственные решения данного момента. Так, некоторые котлы обладают встроенным охлаждающим змеевиком, который необходимо подключить к канализации и водопроводу; другие котлы могут быть оснащены специальной арматурой, встраиваемыми маленькими теплообменниками.

Имеется и универсальное решение — клапан четырехходового типа с погружным выносным датчиком, который призван промывать теплообменник водопроводной холодной водой напрямую, т. е. он вливает воду в теплоноситель, а на выходе горячую воду сливает в систему канализации. Такой способ обвязки твердотопливного котла считается сомнительным, однако он достаточно широко применяется, сервисные службы при этом принимают системы на гарантию.

Повышенная опасность твердотопливного котла отопления заключается в следующем. Так, в момент отключения электричества останавливается работа циркуляционного насоса, следовательно, движение воды в системе труб тоже. Это становится причиной резкого возрастания температуры теплоносителя котла и его закипания. Кроме всего, это чрезвычайно вредно для твердотопливного котла и может стать причиной разрыва системы при несрабатывании аварийной арматуры. К последней можно отнести: подрывной предохранительный клапан (группа безопасности), «водяную рубашку» либо контур аварийного охлаждения.

В редких случаях допустим монтаж отдельного контура с естественной циркуляцией, это может оказаться эффективным в момент остановки насоса. Что касается контура аварийного охлаждения, он может не решить проблемы при отключении электричества. Это относится к частным домам, которые имеют собственную скважину и, следовательно, нагнетательный насос. Бесспорно, он не будет функционировать при отсутствии электричества. В этом случае в качестве единственного устройства, способного предотвратить разрыв системы, выступит подрывной клапан.

Вернуться к оглавлению

Инструменты и материалы

  • фланцы;
  • трубы;
  • котел;
  • пресс-клещи;
  • ножницы для труб.

Вернуться к оглавлению

Советы по обвязке котла

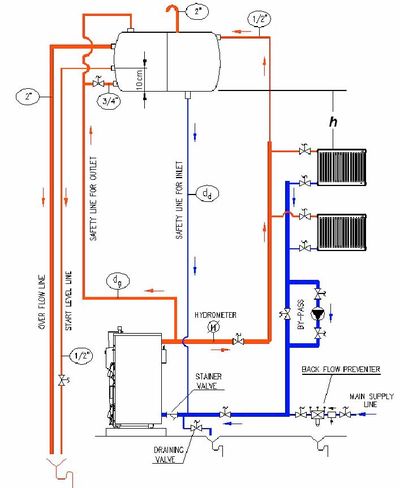

Обвязка твердотопливного котла отопления: схема системы

Схема обвязки котла с открытым расширительным баком.

Обвязка твердотопливной системы должна производиться в условиях, где имеется открытый расширительный бак. Циркуляционный насос следует установить на обратной трубе, это поможет обезопасить систему от перегрева и перегрузок. На изображении представлена схема обвязки котла с открытым расширительным баком, который необходимо расположить в верхней точке системы водоснабжения. В ней в обязательном порядке должны присутствовать предохранительные линии, расположенные между баком и котлом. Они монтируются на выходной и входной трубах котла, при этом делать это следует как можно ближе к самому котлу, а соединять основной элемент и расширительный бак необходимо самым коротким путем. Предохранительные линии должны быть лишены кранов и клапанов.

Схема показывает расстояние h. Если по каким-либо причинам оно не может быть организовано, насос следует установить на прямой трубе. В противном случае воздух будет всасываться в верхний радиатор. Далее представлена схема обвязки твердотопливного котла, при которой насос устанавливается на прямой трубе.

Обратный клапан следует устанавливать на трубе системы водоподачи, это защитит сифонный обратный дренаж и систему от обратного давления. Систему байпаса следует организовывать между выходным и входным соединением труб к насосу, что должно обеспечить необходимый проход воды в момент, когда насос находится в выключенном состоянии, а котел все еще продолжает функционировать. Организация байпаса должна обеспечить работу системы на случай, если произойдут сбои электроснабжения.

При обвязке твердотопливного котла расширительный бак следует устанавливать на высшей точке системы, это позволит создать требуемое давление, не затрудняя работу котла в момент расширения воды, что становится следствием увеличения температуры. Бак имеет вид призмы, а его установка может произойти горизонтально и вертикально. Предохранительные линии, устанавливаемые между расширительным баком и котлом, должны монтироваться под углом, который увеличивается к баку.

Вернуться к оглавлению

Дополнительные требования при обвязке

Твердотопливный котел нельзя устанавливать в систему закрытого типа, т. к. при работе затрудняется управление и температура поднимается выше установленной величины. Но если решили, что обвязка котла должна быть произведена в закрытой системе, необходимо будет использовать предохранительный температурный клапан, который снабжен парой датчиков. Его установку следует производить на трубе подачи воды от главной системы водопровода.

Принцип обвязки с использованием температурного предохранительного клапана заключается в экономии энергии при нагреве воды. Когда в системе вода приобретает критическую температурную отметку, ее следует понизить, что поможет исключить выход системы из строя, это может быть вызвано резким увеличением объема. По причине того, что обвязка отопительной системы сопровождается установкой расширительного бака закрытого типа, система не в состоянии сделать это самостоятельно. С целью снижения температуры в системе отопления применяется предохранительный клапан, оснащенный температурным двойным датчиком.
