Специальная обвязка для твердотопливного котла способствует обеспечению комфорта внутри дома. Её главная функция заключается в обеспечении безопасной работы системы отопления. Кроме того, она играет роль гаранта экономичного расхода топлива.

Особенности работы твердотопливного котла

Многих жителей загородных домов интересует принцип работы классического недорогого устройства.

Сгорание горючего происходит непосредственно в топливнике. В них помещают дрова, уголь, бытовые отходы, которые имеют невысокую влажность.

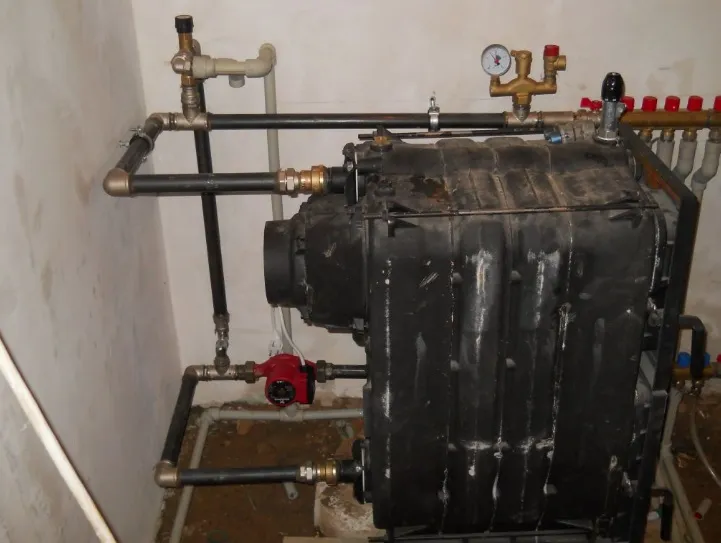

Варианты обвязки твердотопливных котлов для отопления в частном доме

При сгорании, вещества способствуют отдаче тепловой энергии. При этом теплообменник сложной формы охлаждается до 100-120 градусов.

При помощи данного элемента происходит передача тепловой энергии теплоносителю. Обычно применяют обычную воду.

Конструкцию использовать достаточно непросто. Сюда добавляется определенное количество топлива, которое сгорает на протяжении 3-7 часов.

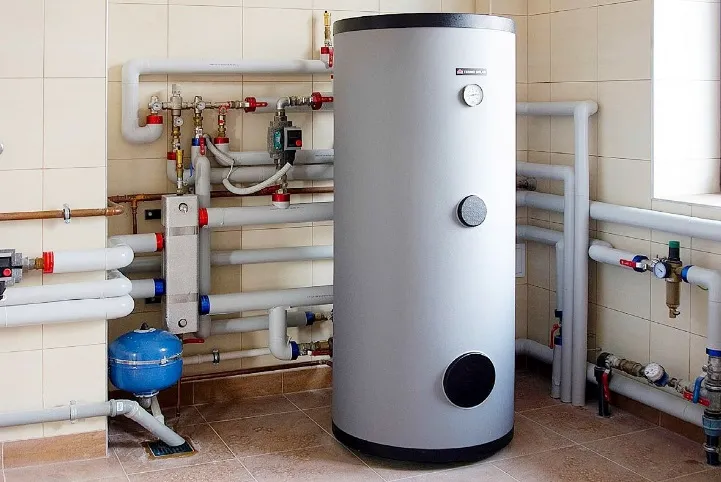

Варианты обвязки твердотопливных котлов для отопления в частном доме

Промышленный отопительный агрегат, который имеет большую мощность, идеально справляется с данной задачей. Кочегар выполняет всю работу вручную. Через определенное время разработчики создали котельные, работающие на автомате. Только в конструкцию нужно было добавлять твердое топливо.

Основное назначение обвязки твердотопливных котлов

Самое главное назначение обвязки классического котла — это прежде всего обеспечение эффективной, безопасной, экономичной работы устройства. Любая модель нового поколения способствует:

  • защите устройства от перегрева, перепадах резкого давления, поддержке приемлемой температуры;
  • контролю количества теплоносителя в системе;
  • выведению воздуха из системы;
  • распределению функций.

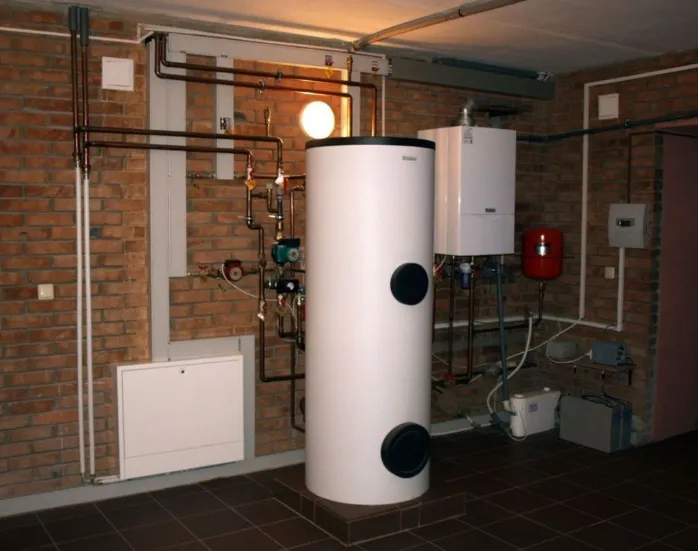

Варианты обвязки твердотопливных котлов для отопления в частном доме

Элементы обвязки твердотопливного котла, а также правильная установка, оказывает благоприятное воздействие на безопасность устройства. К числу основных элементов можно отнести:

  • расширительный бак;
  • теплоаккумулятор;
  • смесительный клапан трехходовой.

Основные схемы обвязки твердотопливных котлов

Данная отопительная система может эффективно выработать теплый воздух. Это происходит за счет сжигания твердого топлива.

Система открытого типа с естественной циркуляцией

От того, насколько правильно сделана обвязка, зависит дальнейший срок её эксплуатации. Поэтому многие часто интересуются тем, как правильно работает система данного устройства. Обвязка, оснащенная несколькими приборами, способствует обеспечению движения топлива по системе естественным путём.

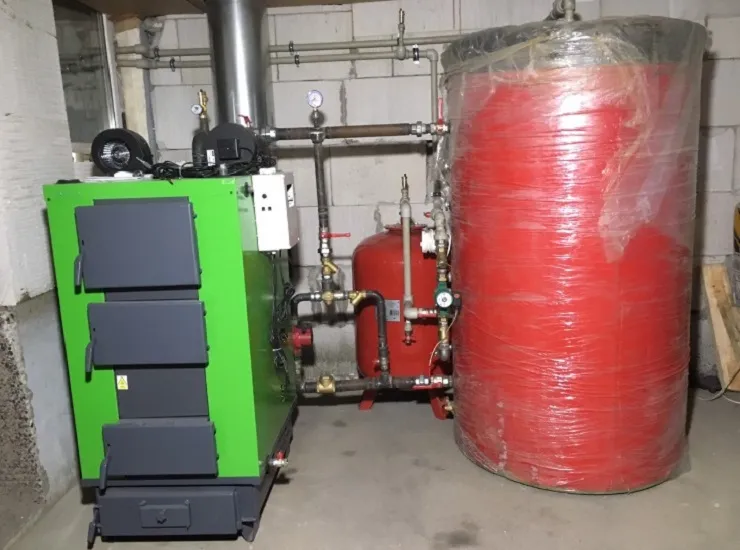

Варианты обвязки твердотопливных котлов для отопления в частном доме

Схема обвязки твердотопливного классического котла с циркуляц насосом осуществляется благодаря удобному расположению труб.

Закрытая система с естественным движением теплоносителя

Самая простая схема обвязки — это наличие теплопотребителей в малом числе. Как правило, её достаточно сложно спутать с открытым типом, так как они практически идентичны. В этом варианте подключается закрытый расширительный бак, имеющий мембрану. Для установки данного элемента используется исключительно патрубок обратного клапана. Средство изготовлено из металла, которое прокладывается из полипропилена.

Система с принудительной циркуляцией

Рассматривается другой источник тепла, который устанавливают в домах. Несложная схема обвязки твердотопливного классического котла с циркуляция насосом способна перемещать теплоноситель по системе естественным путём.

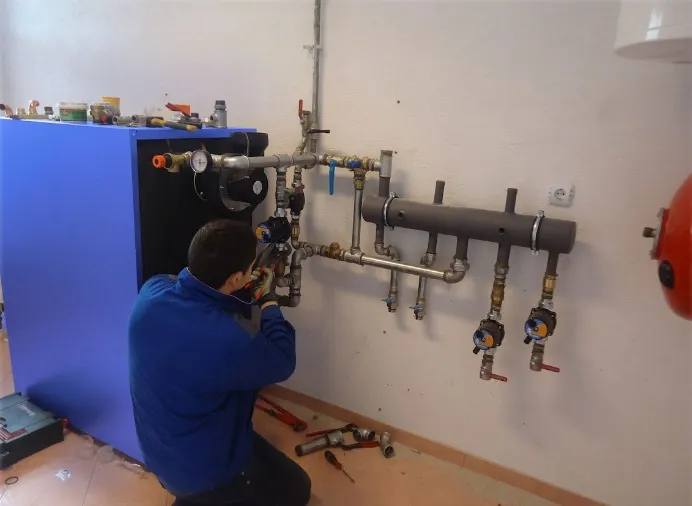

Варианты обвязки твердотопливных котлов для отопления в частном доме

Циркуляионный насос, а также термодатчик обеспечивают контроль работы агрегата. Подключение данных элементов происходит через электросеть.

Схема с буферной емкостью

Буферная ёмкость, как правило, служит для обеспечения работы агрегата на твёрдых видах топлива. Подключить патрубки входа и выхода из теплогенератора можно при помощи аккумулятора тепла, а от данного устройства уже к самому элементу отопления. Буферный бак можно заполнить при помощи теплоносителя.

Буфер нагревается в том случае, если топка выполняет работу по полной мощности. Когда топливо полностью сгорает, накопленное тепло поступает по системе отопления. Далее требуется установка насоса, трехходового клапана с целью регулировки температуры.

Обвязка с трехходовым клапаном

Чтобы подать теплоноситель на нагревательный прибор с определенной температурой, используется специальная комбинация устройств.

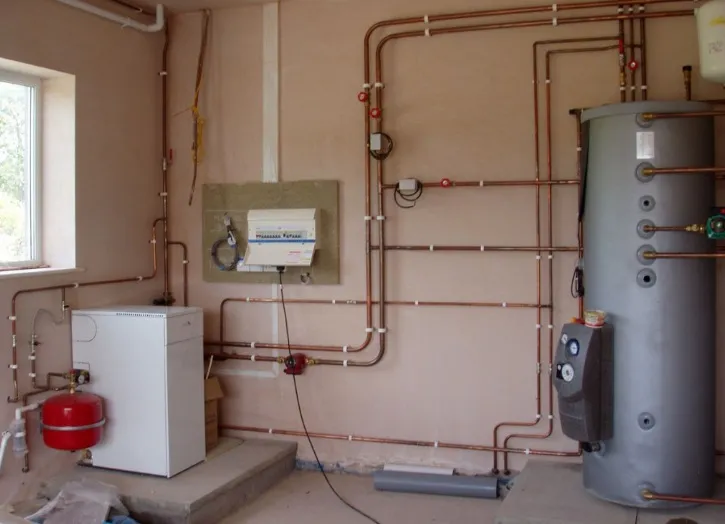

Варианты обвязки твердотопливных котлов для отопления в частном доме

Контроллер оснащен выносными датчиками. Эти элементы позволяют управлять циркуляционным насосом.

С установкой бойлера косвенного нагрева

Данная обвязка работает по уникальной системе. Когда жидкость нагревается в агрегате, тогда происходит ее одновременная подача в бойлер и радиатор. Важно отметить, что контур устройства нужно подключить к теплообменнику водонагревателя. Это косвенный способ, который широко используется для нагрева воды.

Иногда специалисты используют дополнительный способ, чтобы обеспечить нагрев жидкости. Ведь есть риск, что когда-нибудь отопление отключиться.

Рассмотренная обвязка тт котла своими руками может применяться со всеми отопительными устройствами.

Обратите внимание! Газовый бойлер выступает в качестве бака, внутри которого установлена нагревательная труба.

Коллекторная схема

Циркуляция жидкости происходит по трубам через насос. К системе отопления подключаются коллекторы, подключение которых происходит к подающему и обратному патрубкам системы.

Важно! Чтобы обвязать тт агрегат требуется приложить немало усилий.

С гидрострелкой

Другой источник отопления — это использование гидрострелки.

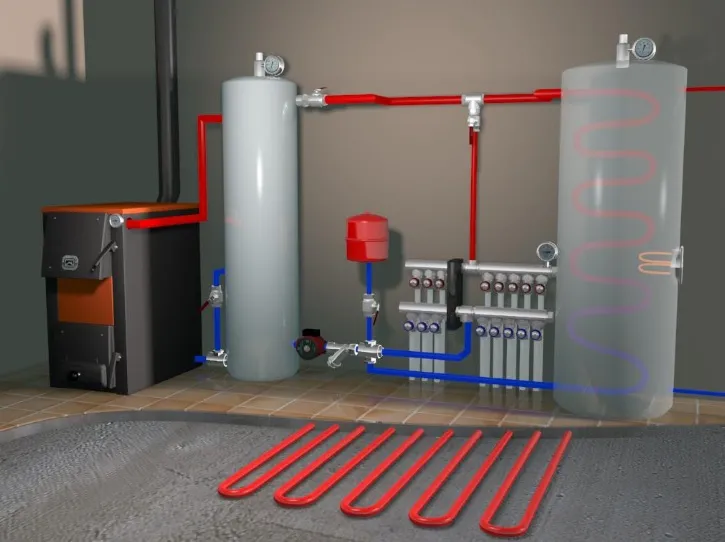

Варианты обвязки твердотопливных котлов для отопления в частном доме

Для обвязки необходимо применить патрубок вертикальный большого сечения, то есть гидрострелку. Данный элемент устанавливается там же, где и коллекторы: после бака расширительного, перед обогревательными элементами.

С теплоаккумулятором

Схема обвязки твердотопливного котла с баком значительно снижает расход топлива. Некоторые разработки выполняют свои функции с применением твёрдого топлива. Поэтому специалисты рекомендуют использовать теплоаккумулятор.

Обратите внимание! Это буферная емкость, которая накапливает, а затем сохраняет выработанное тепло при помощи данного котла.

Твердотопливного и газового или электрического котла

Загородные дома часто оснащают данной обвязкой. При её помощи можно подключить сразу несколько обогревательных устройств. Такой тип конструкции значительно упрощает процесс передачи тепла по всему дому. В основном этот вариант выбирают жители больших загородных домов.

Твердотопливный котел — электрический

Схема обвязки газового и электрического устройства с дровяным сложно различить. Она прежде всего отличается простотой из-за использования теплоаккумулятора и гидрострелки одновременно.

На практике рассматривается другой вариант, чтобы подключить газовый котёл отопления (электрокотел) и твердотопливный. Можно исключить применение емкости буферной. У него слишком высокая цена.

Советы и рекомендации по обвязке твердотопливных котлов

Многих интересует вопрос о том, как устанавливаются котлы. Их можно ставить самостоятельно: это не газовое оборудование, которое должно монтироваться исключительно представителем газовой службы.

Инструкция по установке определяется двумя особенностями изделий:

  • Наружные стенки могут ощутимо нагреваться даже у изделий с водяной рубашкой вокруг топки; о самодельных изделиях с одинарными стенками и говорить нечего. Соответственно, котел устанавливается на расстоянии не менее 50 сантиметров от ближайшей стены.
  • Если стены выполнены из горючего материала — они дополнительно защищаются кирпичной кладкой или обиваются листами оцинковки с асбестовой прокладкой. Между дымоходом и деревянной стеной или перекрытием делается просвет не меньше 25 сантиметров; он заполняется базальтовой ватой и опять-таки зашивается оцинковкой с прокладкой асбестового листа.

Приведённый материал показывает, что обвязка котла отопления представляет важный процесс. И чтобы правильно выполнить все действия, нужно заранее оценить свои силы. Можно воспользоваться советами профессионалов — ведь на данном этапе цена на обвязку агрегата достаточно приемлемая.

Сколько видов котлов существует?


Существует множество различных видов котлов, каждый из которых предназначен для решения конкретных задач и потребностей. Некоторые из самых распространенных типов включают:

  • Паровые котлы
  • Газовые котлы
  • Электрические котлы
  • Комбинированные котлы
  • Тепловые насосы
  • Твердотопливные котлы
  • Жидкотопливные котлы

Это далеко не полный список, и в зависимости от региона и применения, может существовать множество других видов котлов.

Видео. На сколько хватает буферной емкости при -15°С
