Односкатная крыша представляет собой прямоугольную плоскую форму, полностью горизонтально расположенную в соотношении с корпусом здания. Угол ее наклона может варьироваться в зависимости от архитектурного концепта, климатических особенностей и окружающей местности. Если интересно, можно ознакомиться с видеоинструкцией по созданию односкатной крыши своими руками.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.


Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

  • Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
  • Наименьший расход строительных материалов по сравнению с другими видами крыш.
  • Скромные финансовые затраты.
  • Простой и быстрый способ возведения, доступный для выполнения своими руками.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.




Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

  • Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
  • Низкий скос может стать причиной слабой теплоизоляции.

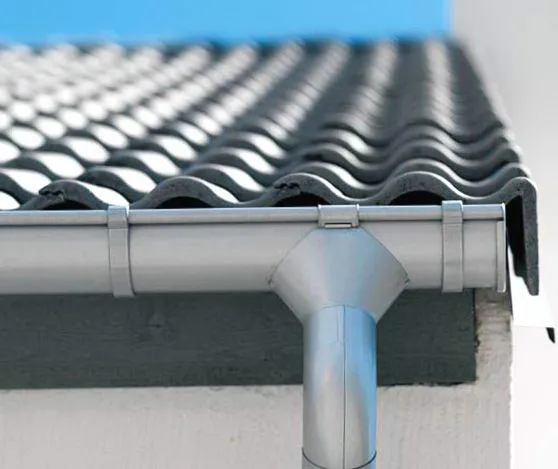

  • Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
  • При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.


От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Угол уклона крыши

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

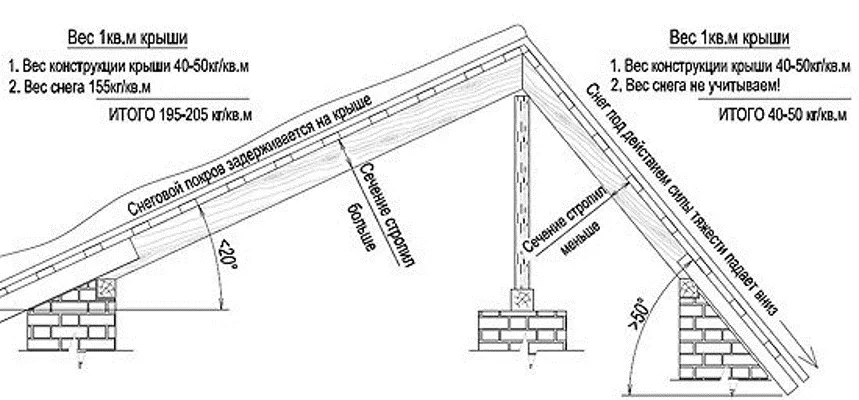

нагрузка на кровлю

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

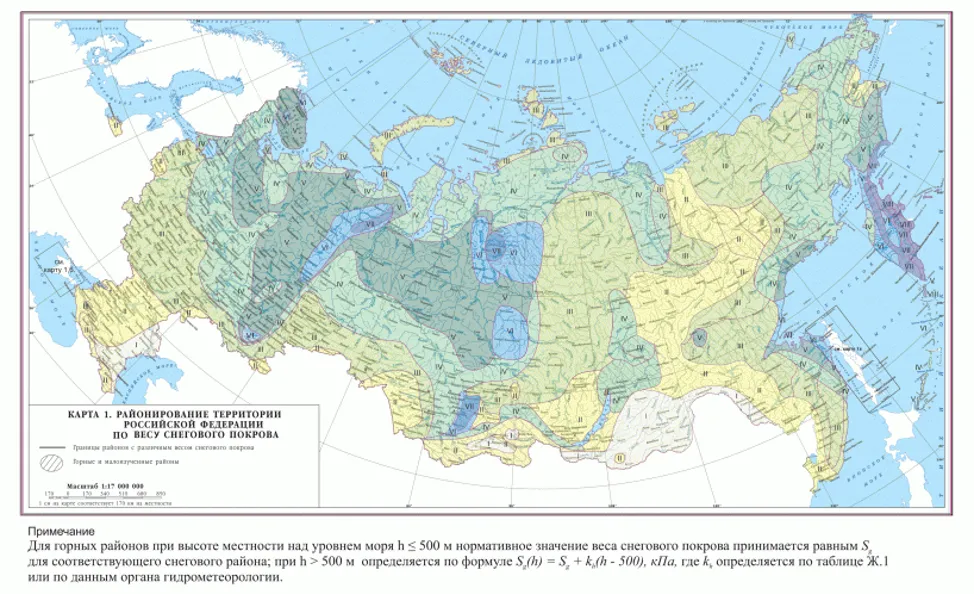

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Районирование территории по весу снегового покрова

Снеговая и ветровая нагрузка в России

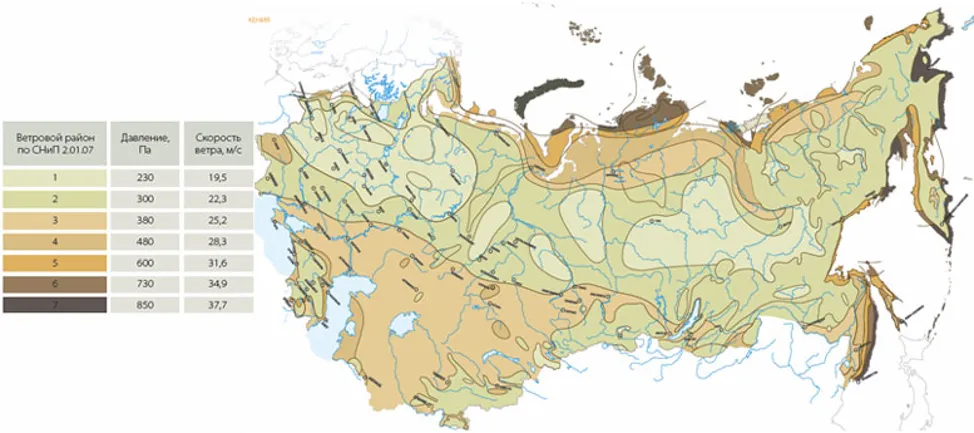

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

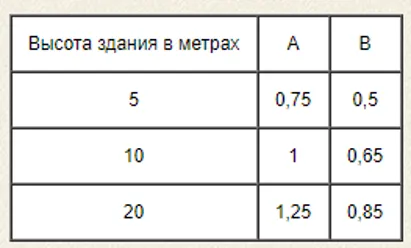

Высота здания и ветровая нагрузка

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

  • для снижения ветровой нагрузки необходимо уменьшать угол ската;

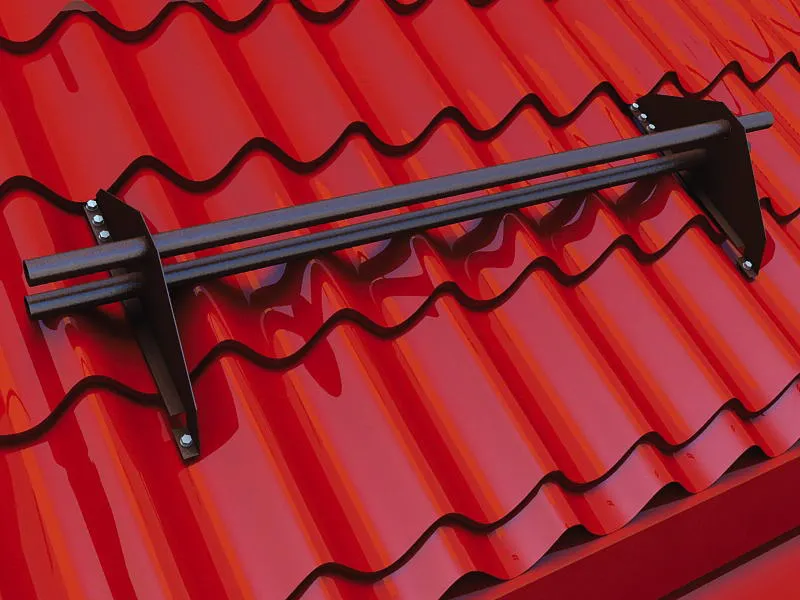

  • для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

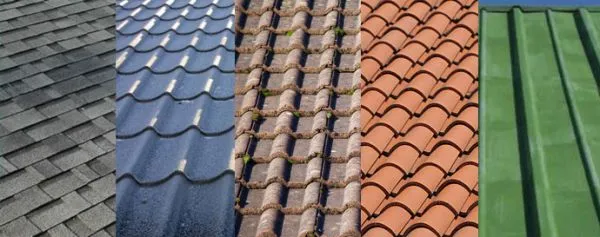

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

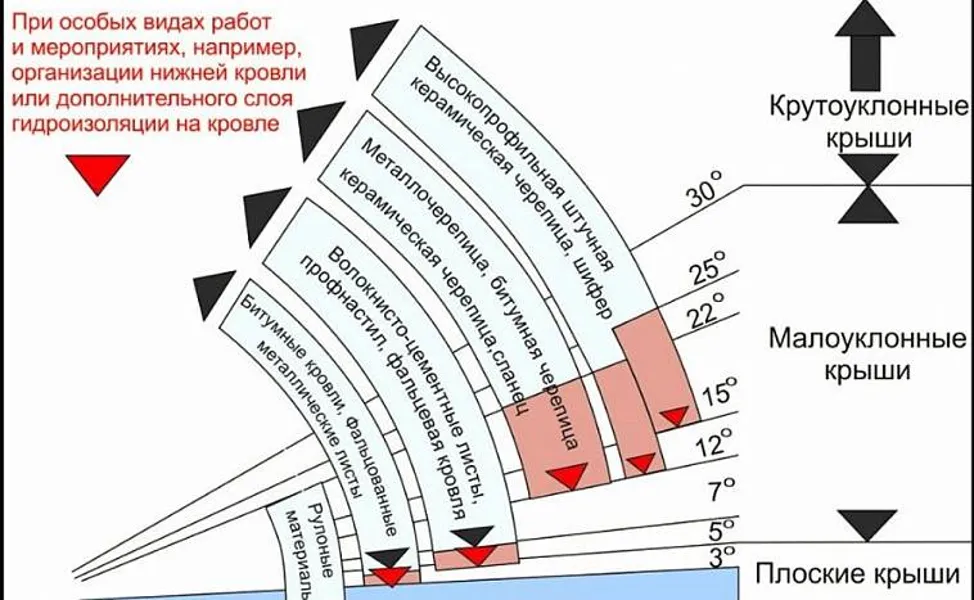

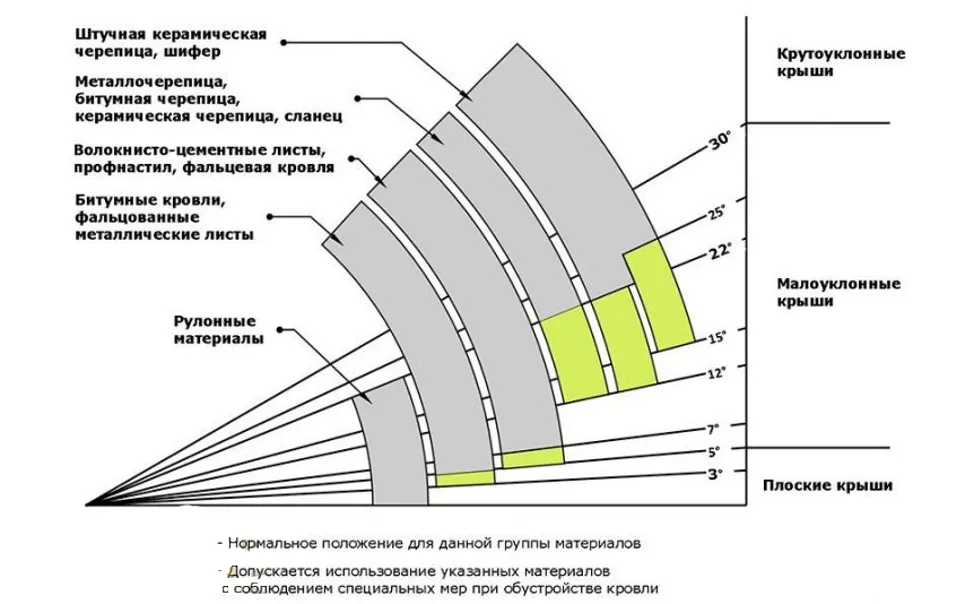

Зависимость кровельного материала от угла наклона крыши

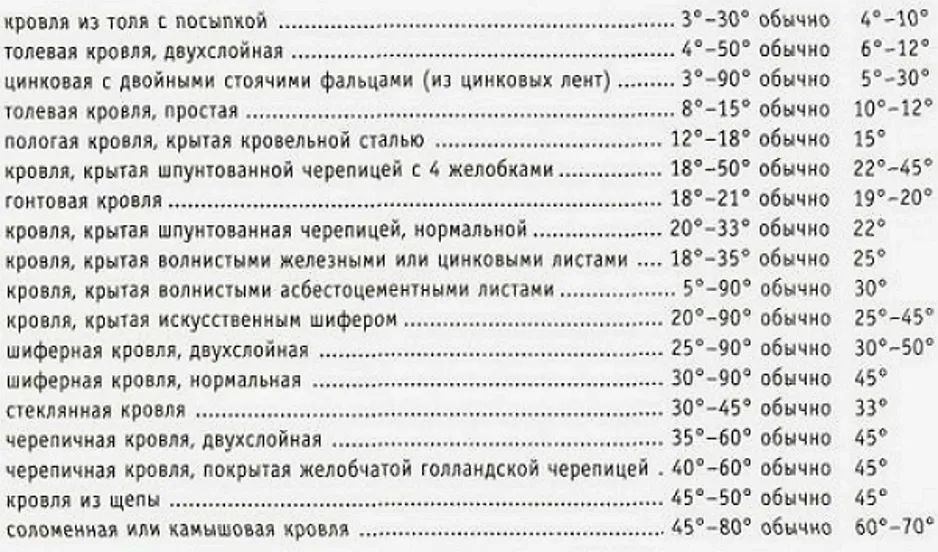

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Углы кровли для разных материалов

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

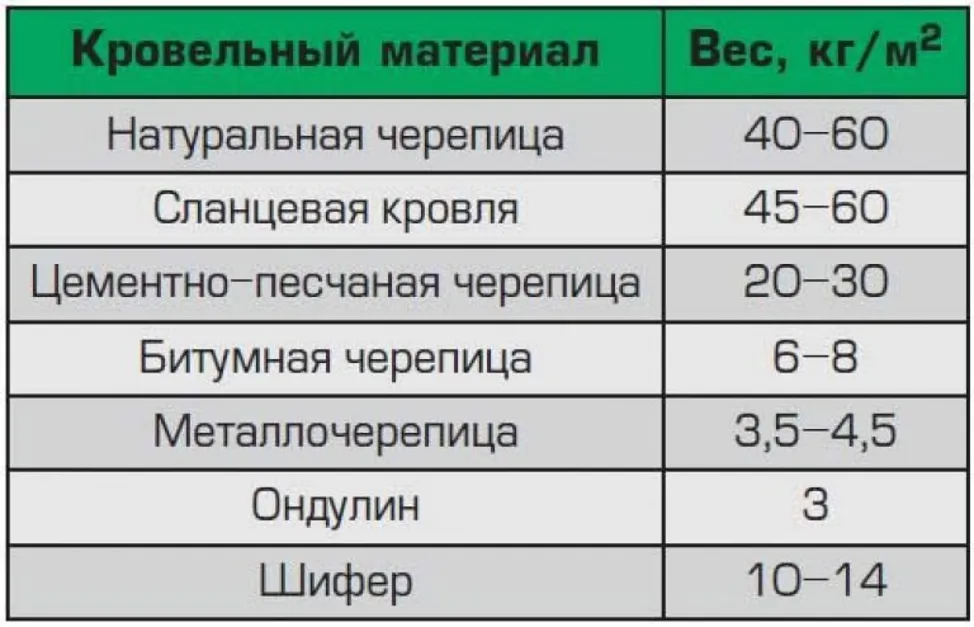

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Вес кровельных материалов

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

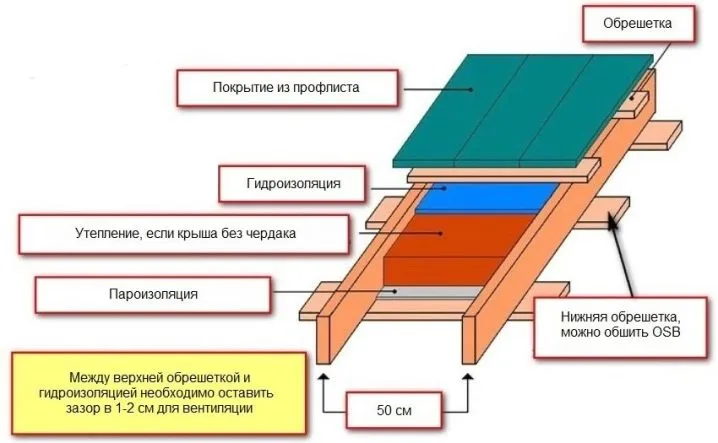

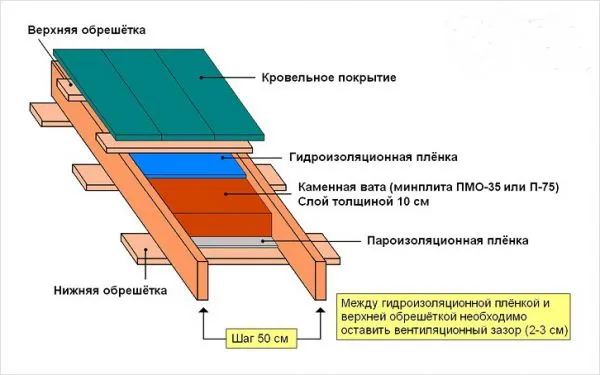

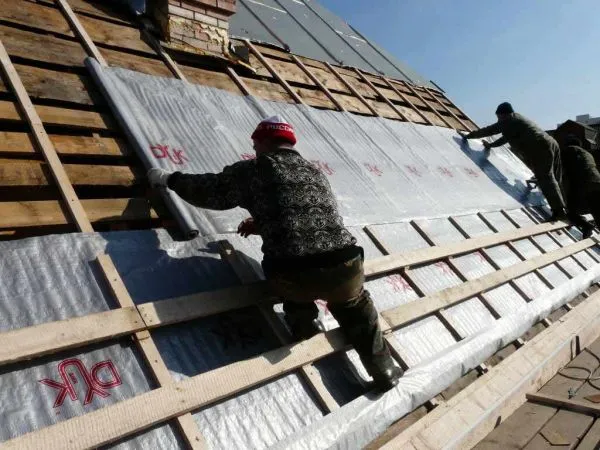

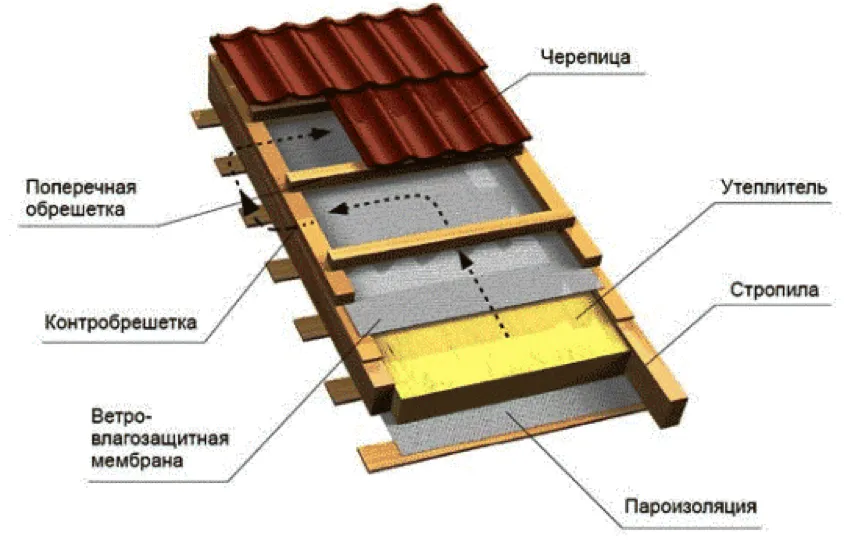

Утепление и гидроизоляция

Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

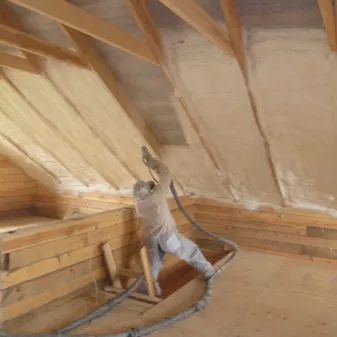

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

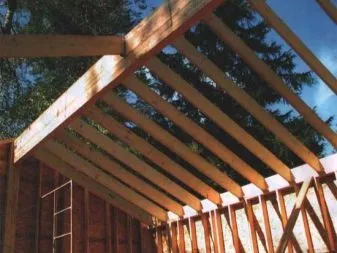

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

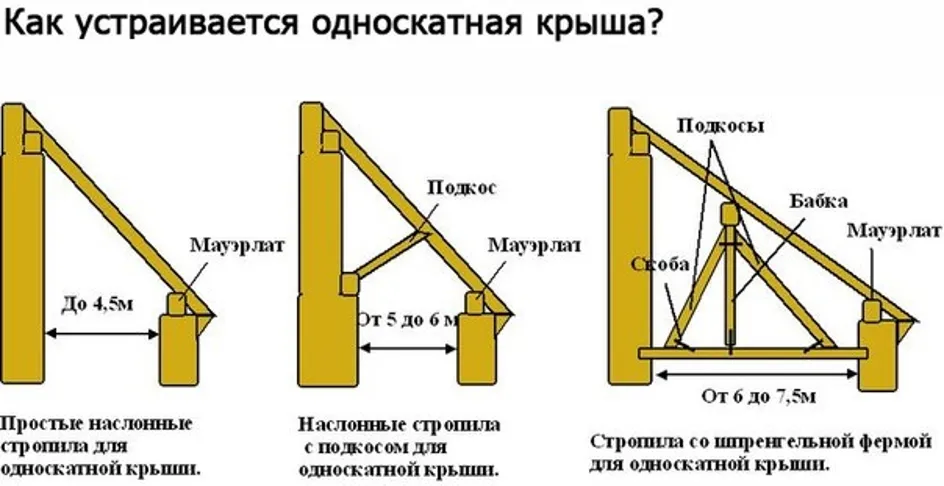

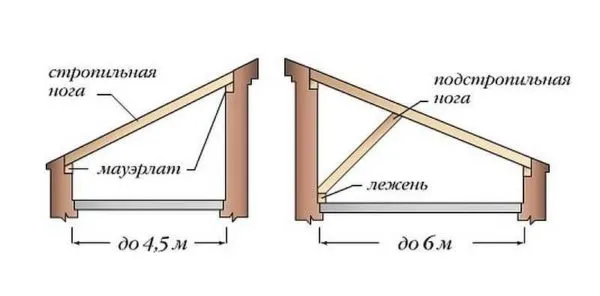

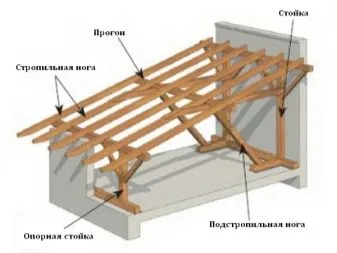

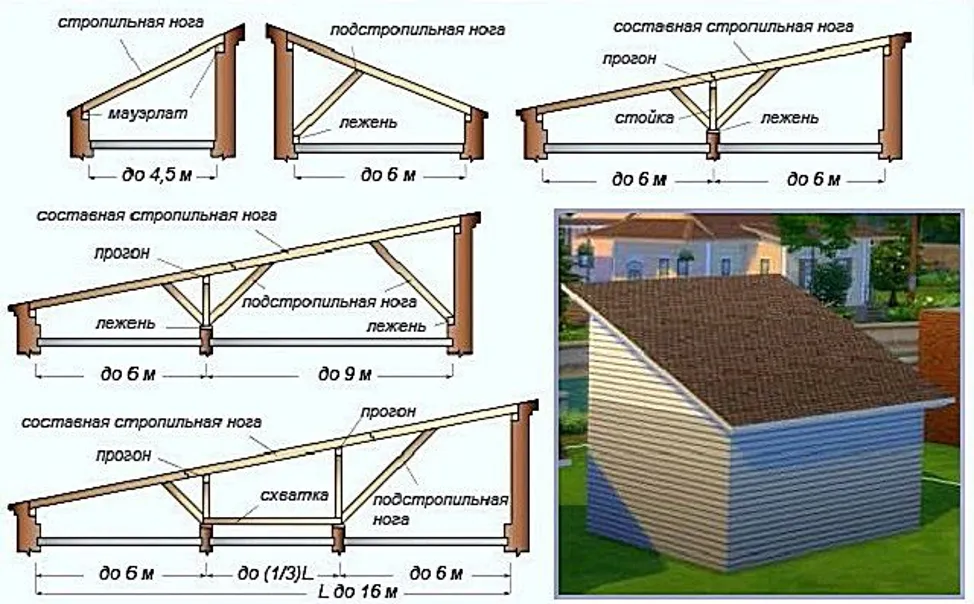

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

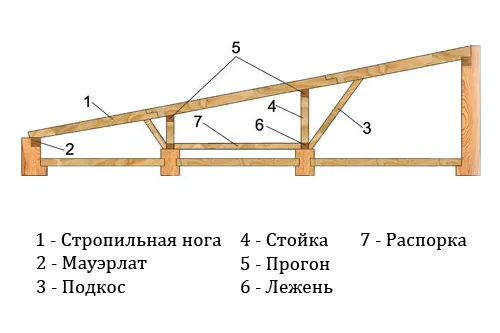

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

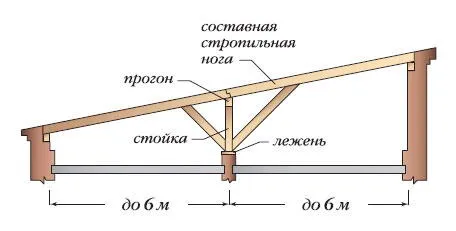

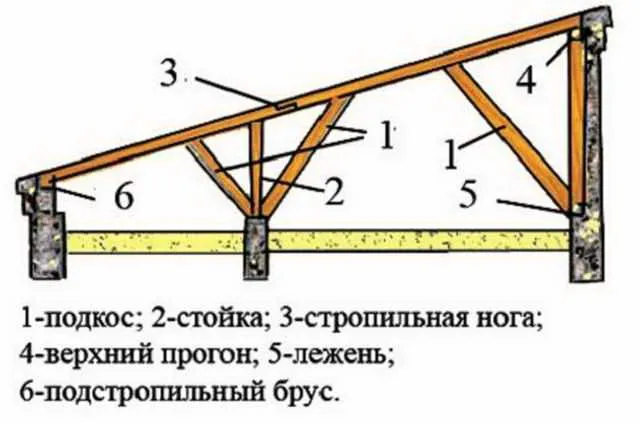

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

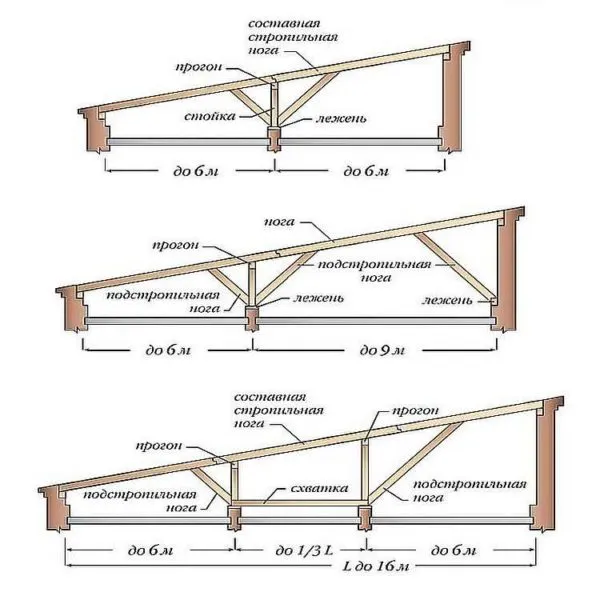

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

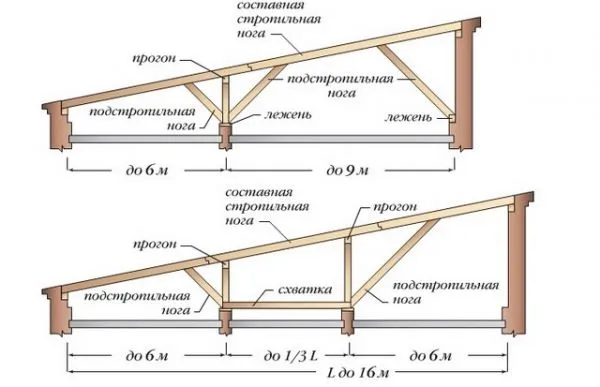

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Устройство ферм односкатных крыш при ширине зданий более 6 метров

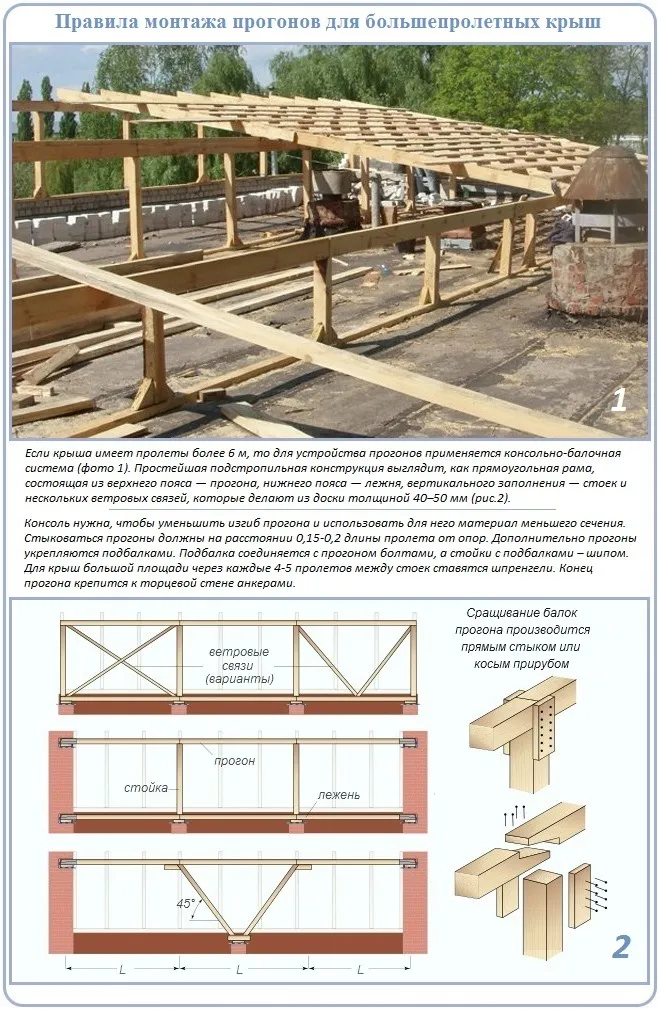

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

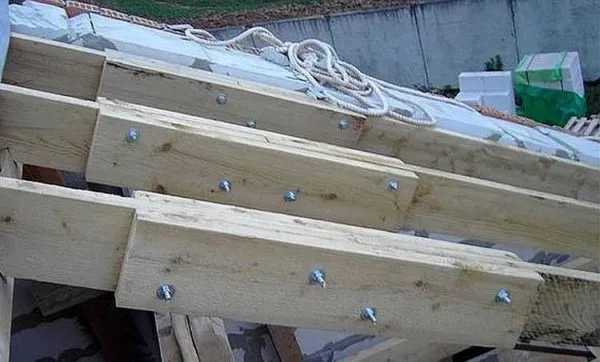

Вариант сращивания стропил

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

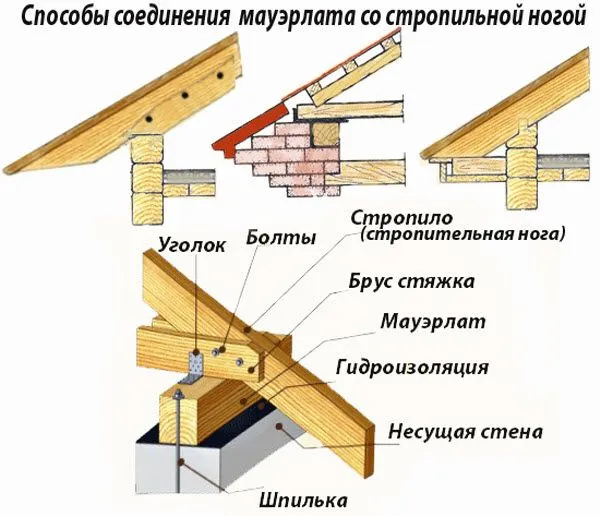

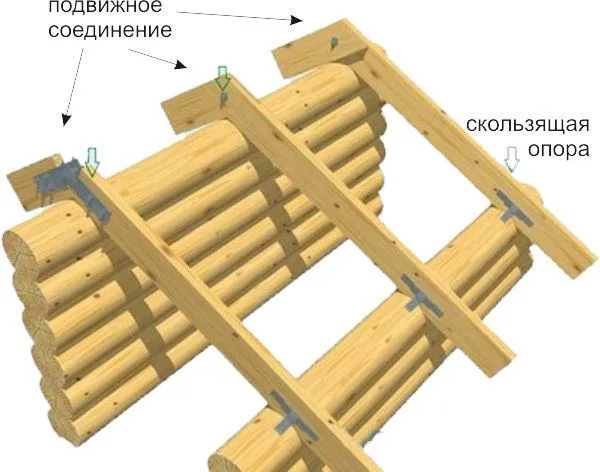

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

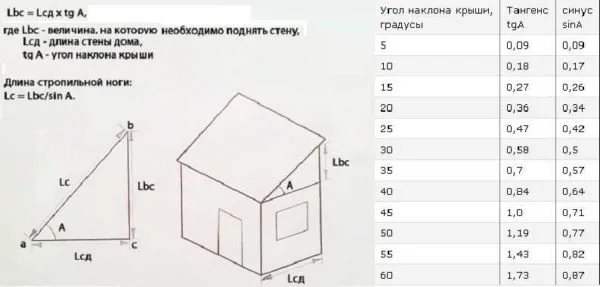

Как высчитать параметры односкатной крыши

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

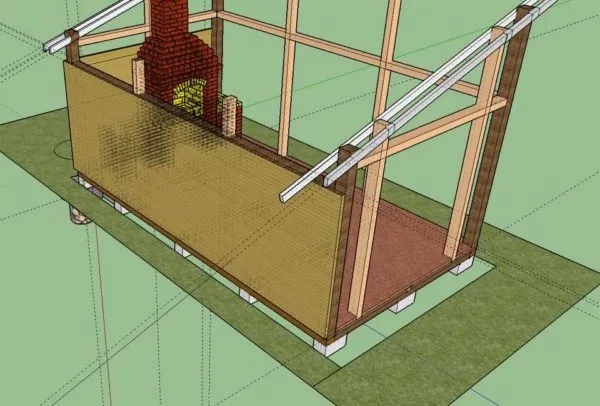

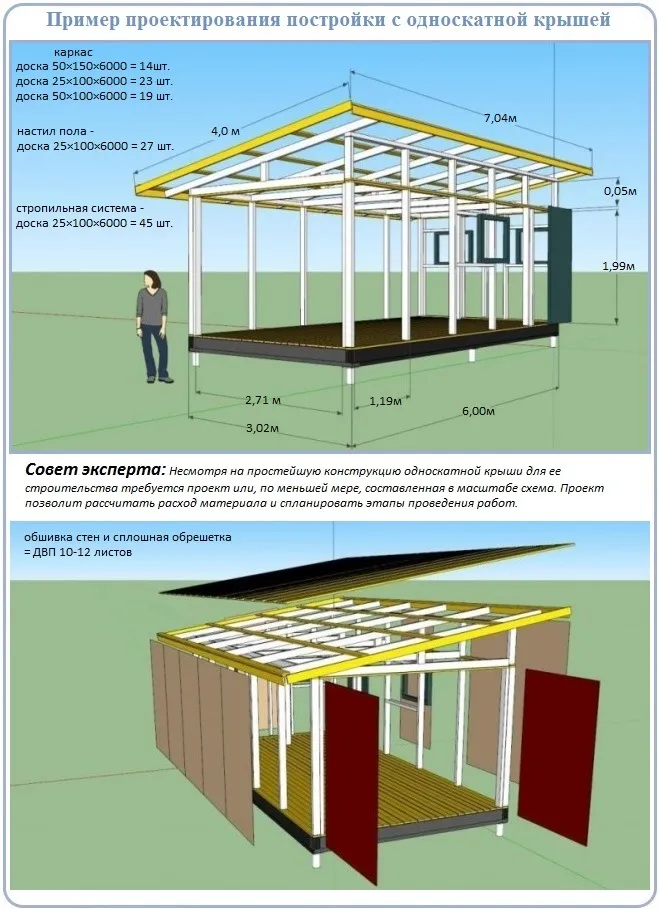

Пример рисунка в ScratchUp

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется шаг стропил и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил.

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

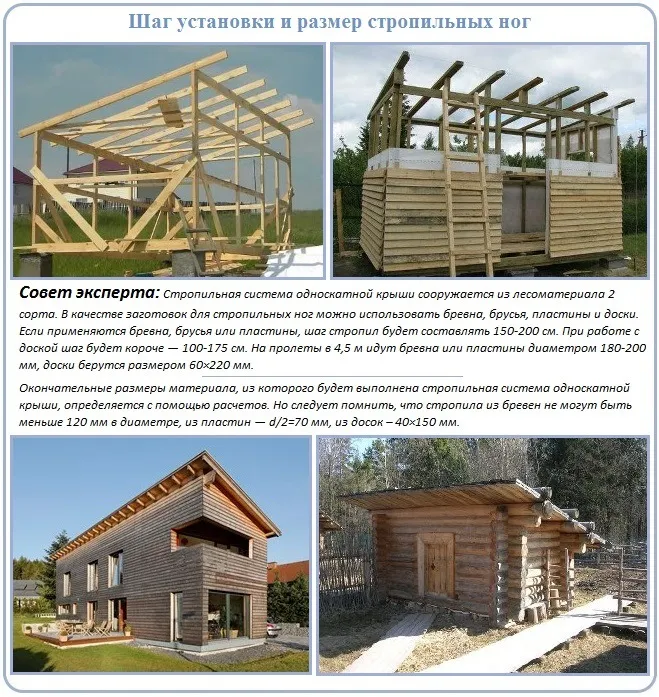

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Расчет длины стропил

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

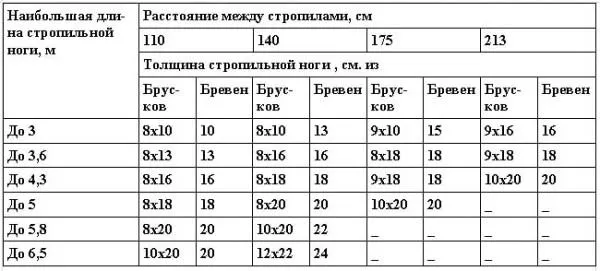

Для двухопорных стропил принята таблица

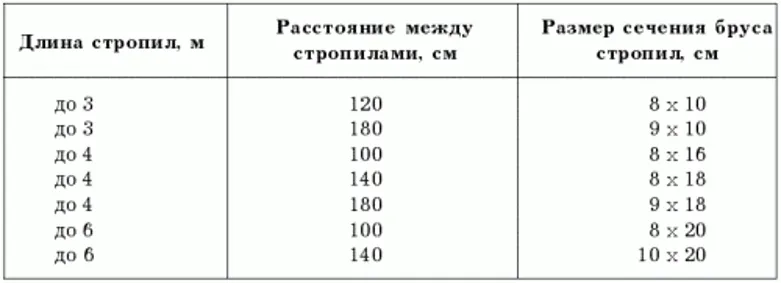

Таблица длин стропил и расстояния между ними

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Схема устройства односкатной крыши

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

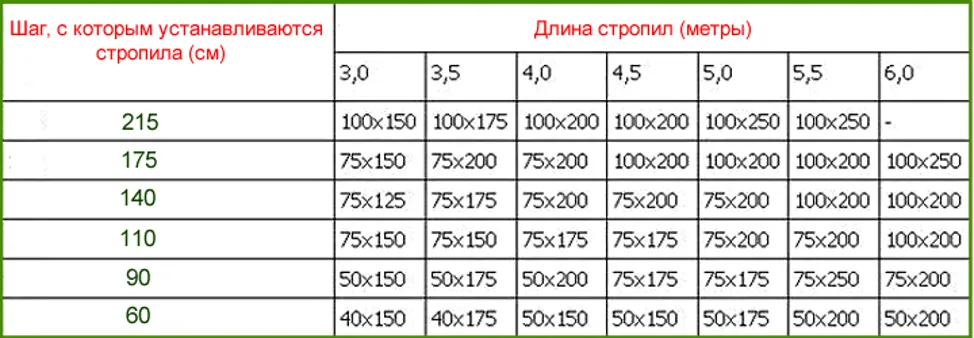

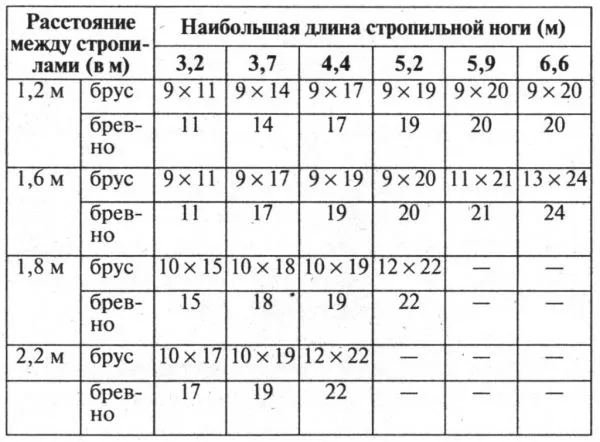

Шаг укладки и длина стропил таблица

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

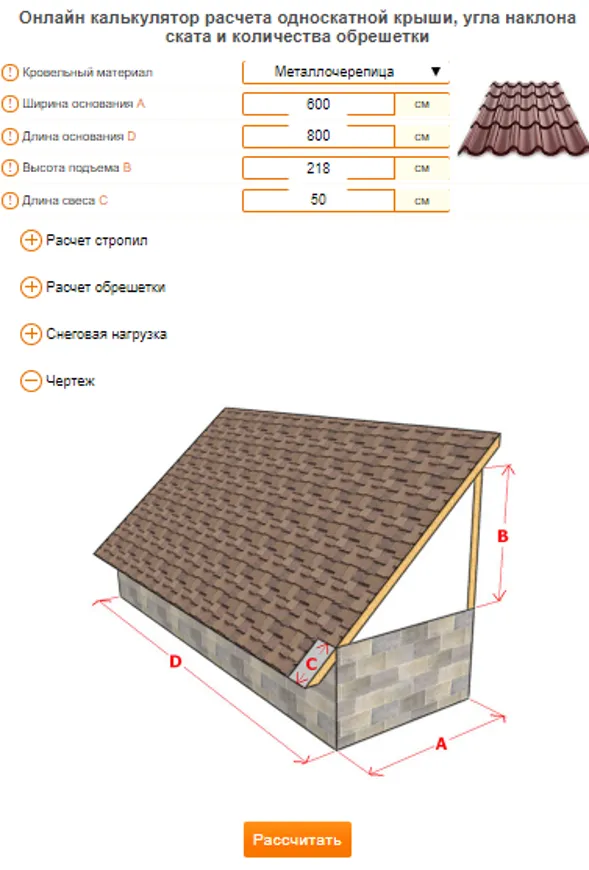

Онлайн калькулятор

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

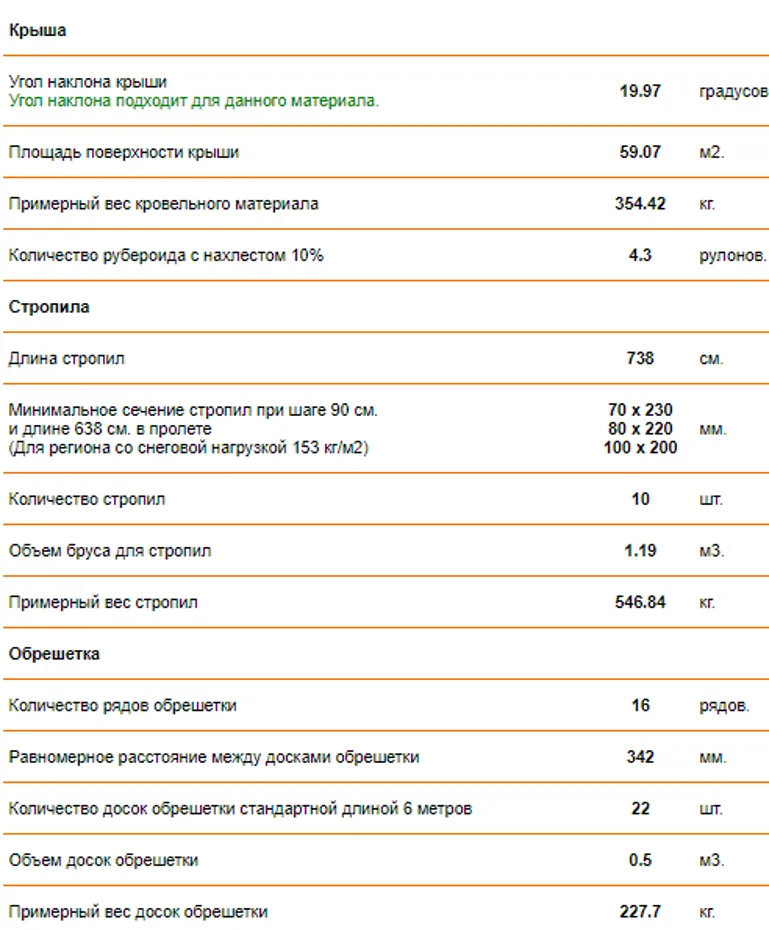

Результат расчета показан ниже.

Результат расчета

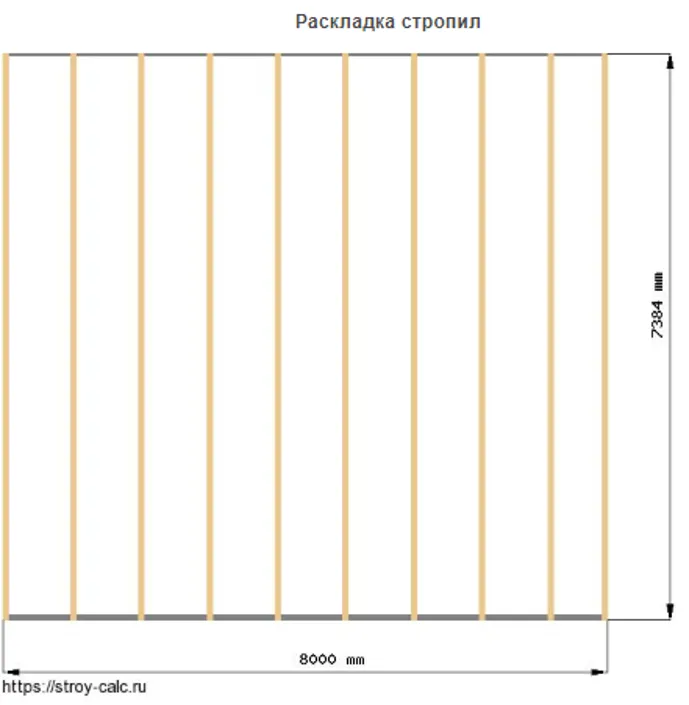

Раскладка стрпоил

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

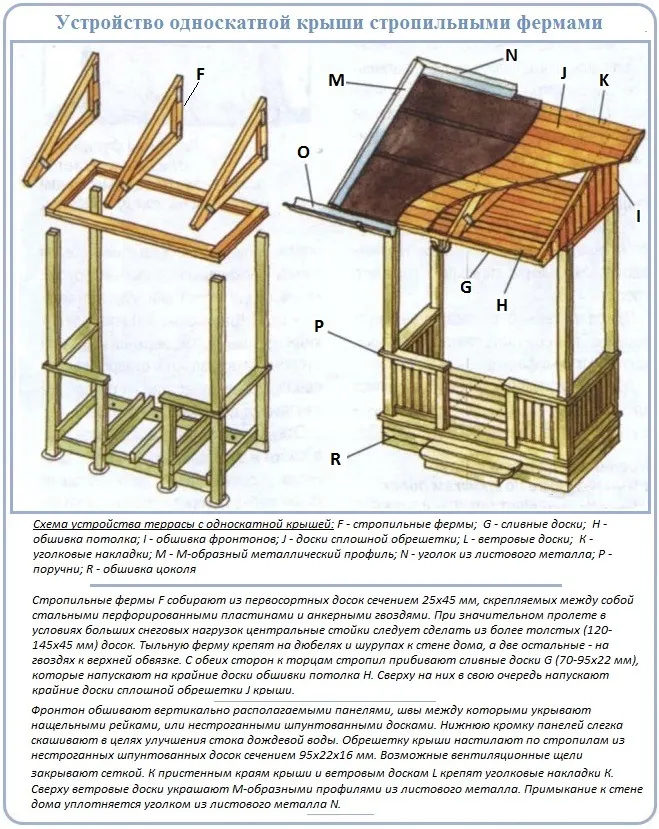

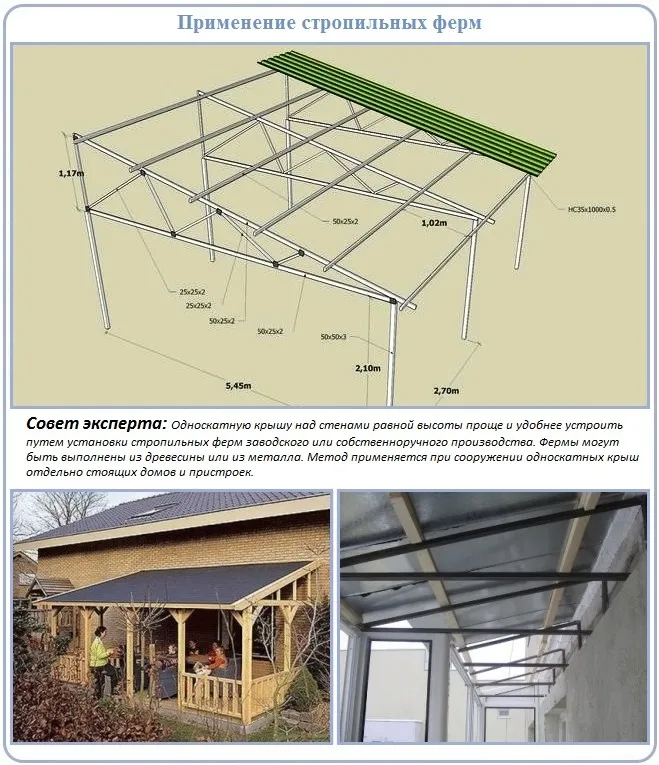

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

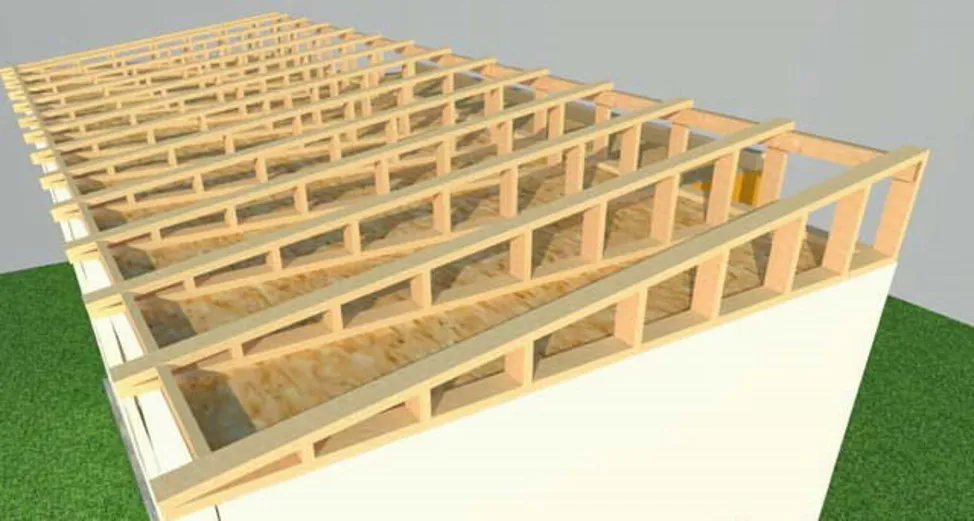

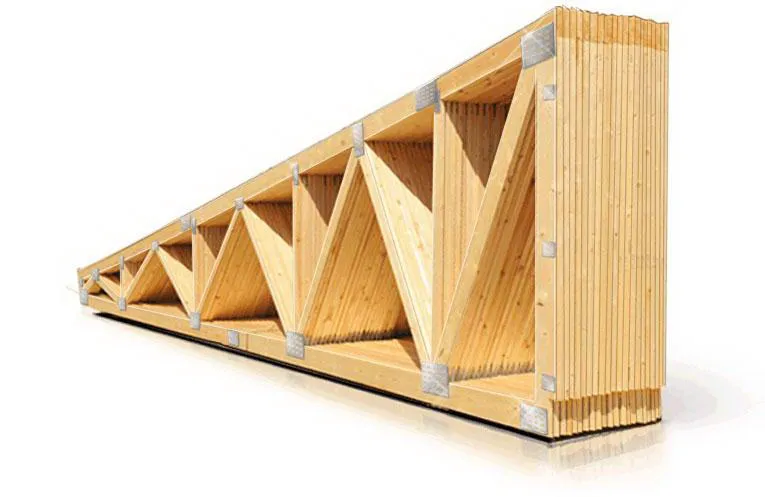

Треугольные фермы

Как выбрать проект стропильной системы для дома с односкатной крышей

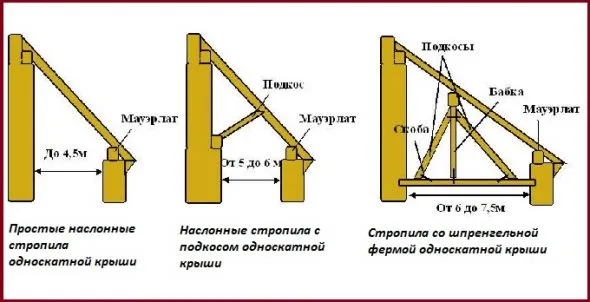

Как уже говорилось, для односкатной крыши, в зависимости от характера несущих стен и пролета, можно выбрать разные типы стропил и узлы их крепления.

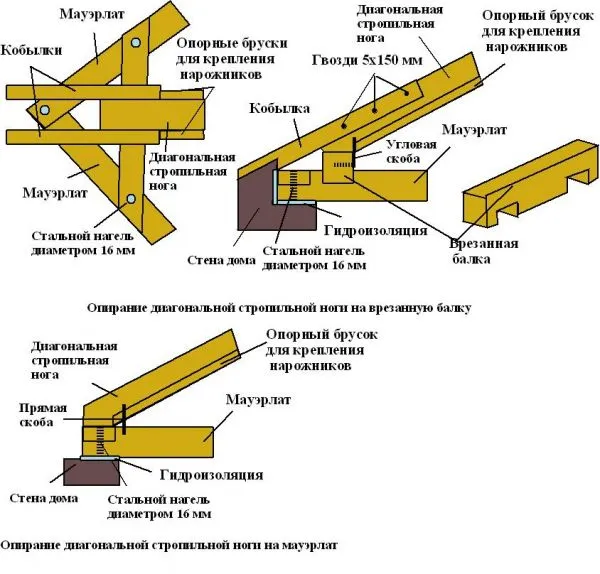

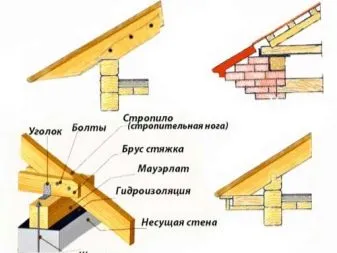

типы стропил и узлы их крепления

Для пролетов до 4,5 м (гаражи, подсобные строения, пристройки, веранды и прочее) однозначно стоит выбрать самый простой и удобный способ – опирание на две несущие стены через мауэрлат.

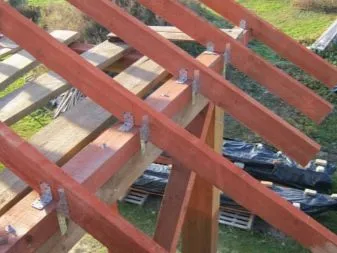

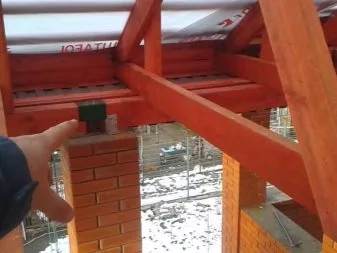

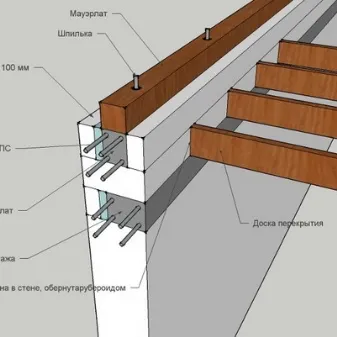

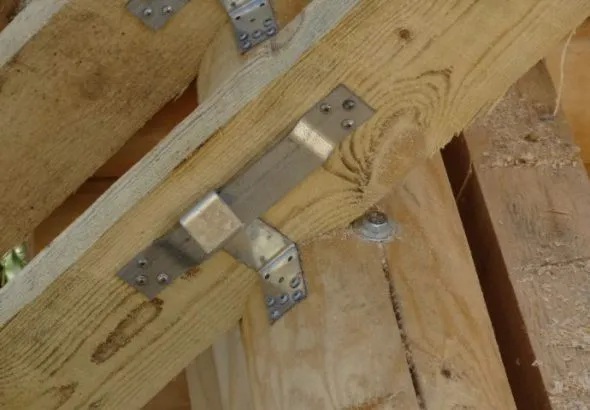

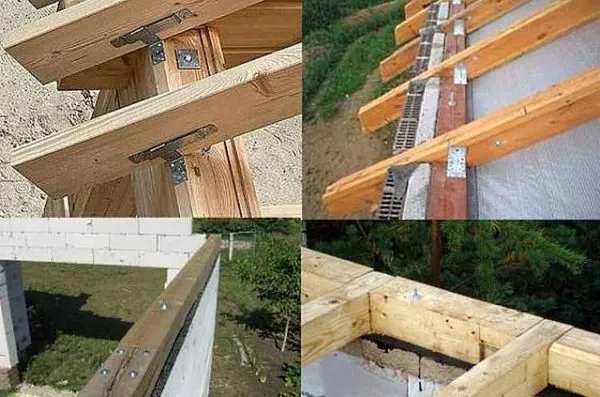

Опирание стропил на мауэрлат

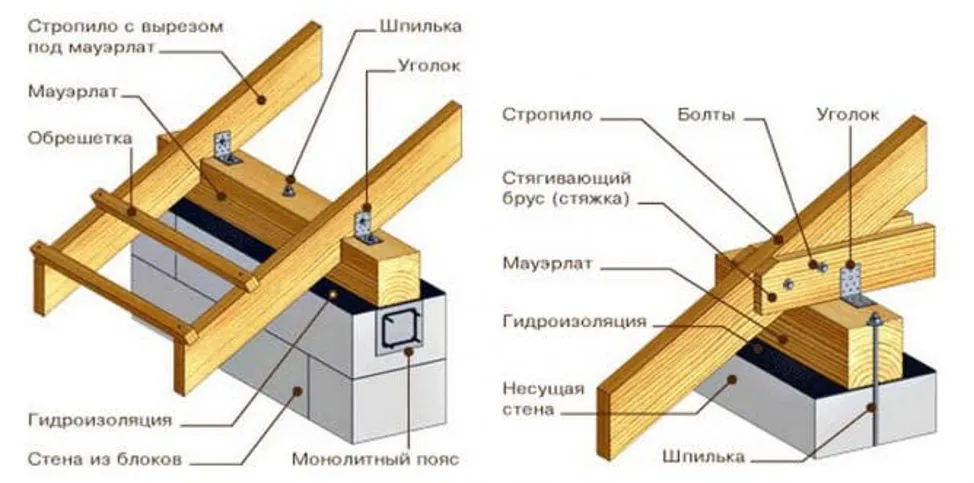

Кирпичная стена, мауэрлат из бруса по гидроизоляции, крепление с помощью выпиленных пазов и уголков

Схема крепление на мауэрлат

Более детально данный вариант крепления и другой (справа) с продольным стягивающим брусом, на шпильках

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

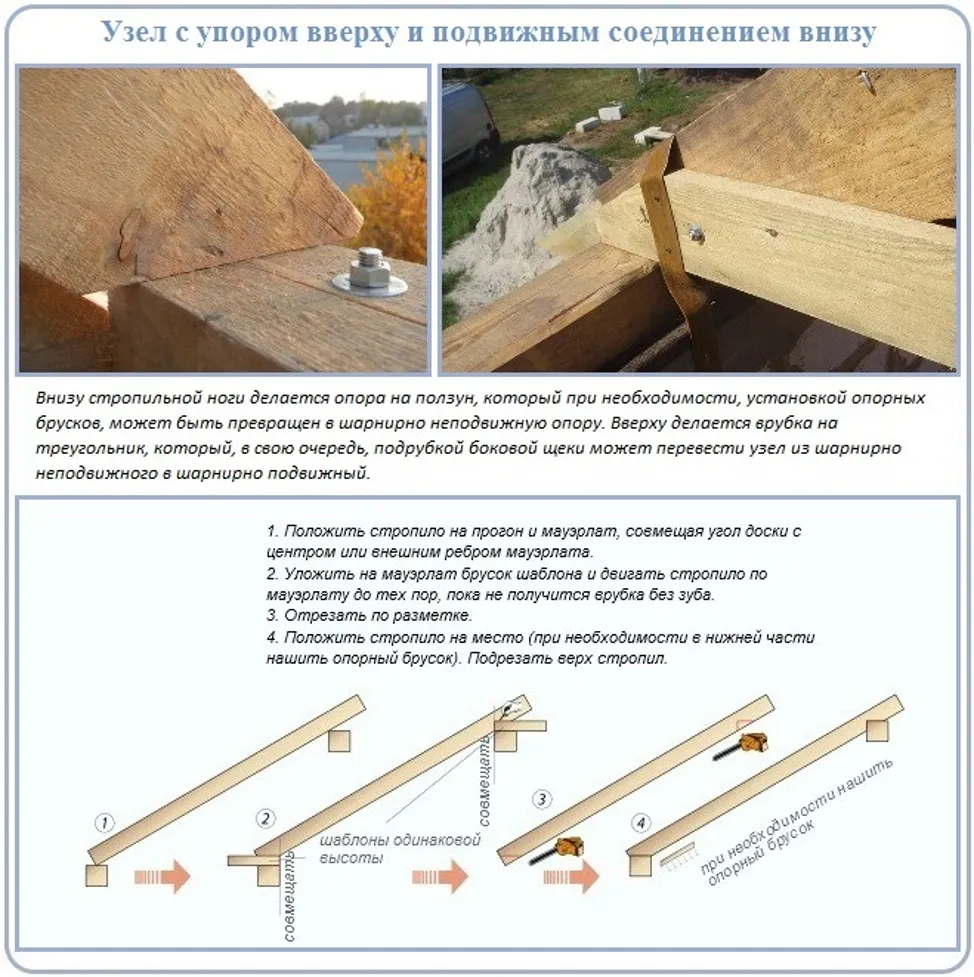

Узел с упором вверху

При этом для упрощения конструкции рекомендуют интересный способ крепления – с мауэрлатами только по опорным стенам, без увязки бруса в четырехугольник.

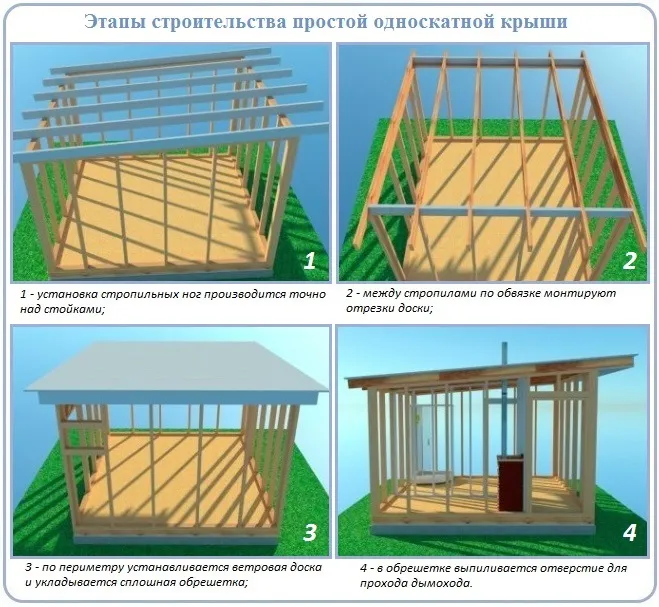

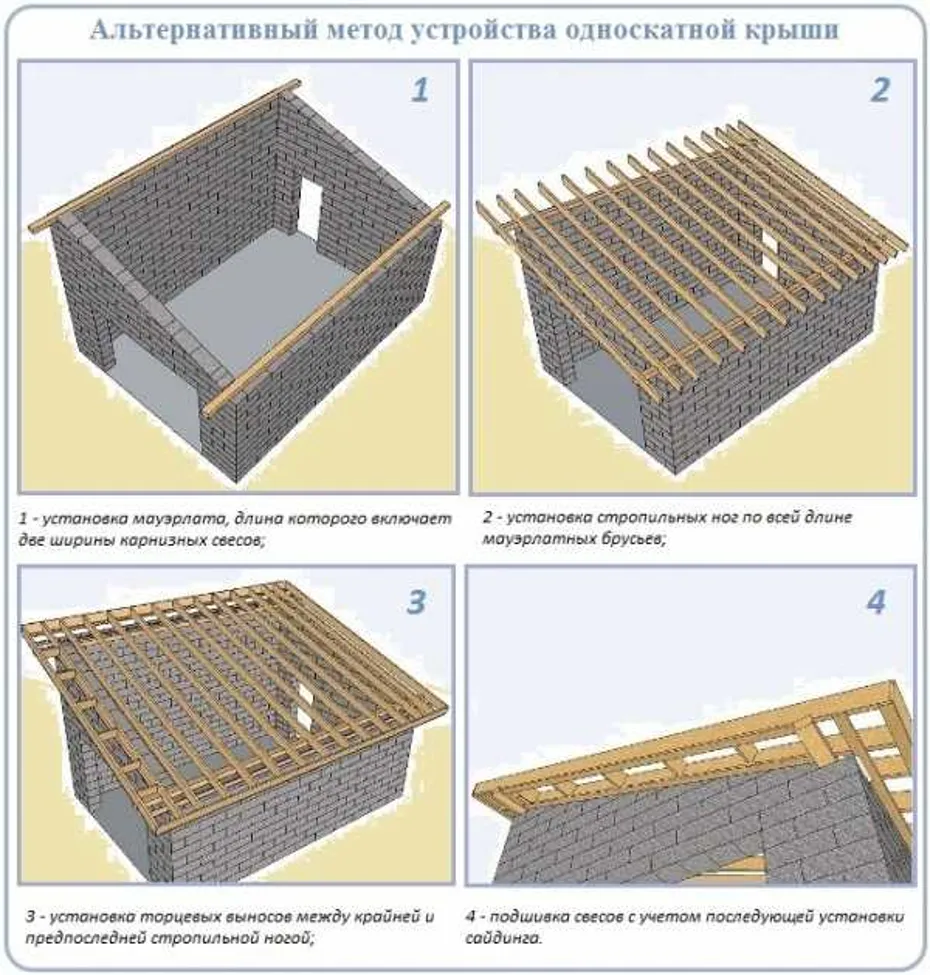

Метод устройства односкатной крыши

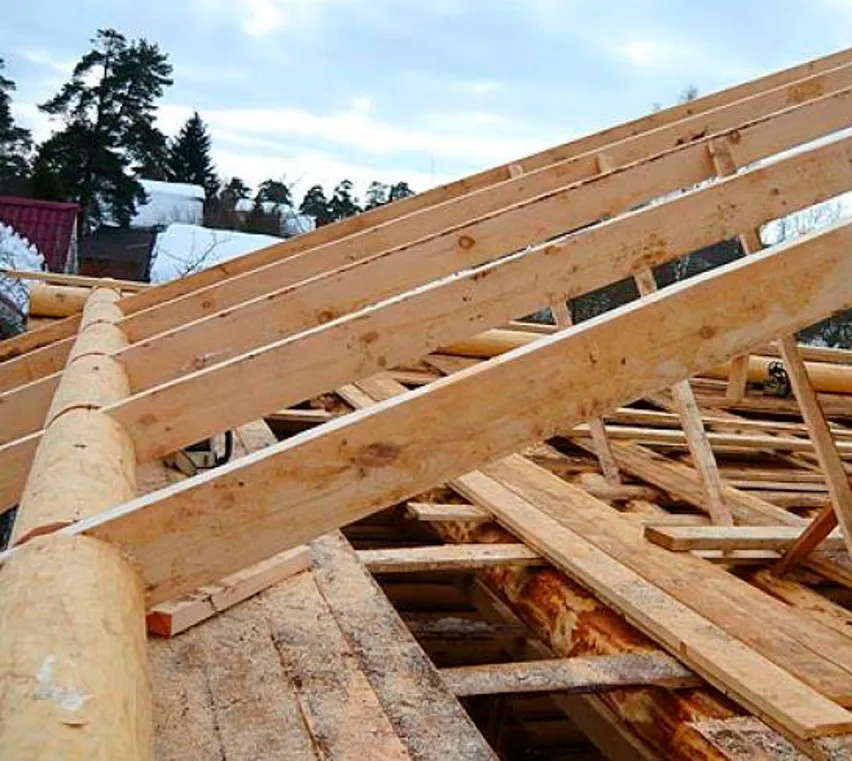

Если строение деревянное, идет врубка стропила в верхний венец или также в мауэрлат (при каркасной конструкции). Для бревенчатой постройки выполняются пропилы под стропильные ноги в верхнем бревне (как на фото внизу).

пропилы под стропильные ноги в верхнем бревне

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

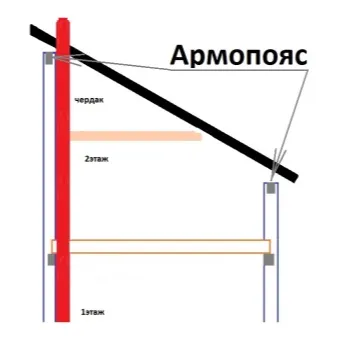

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

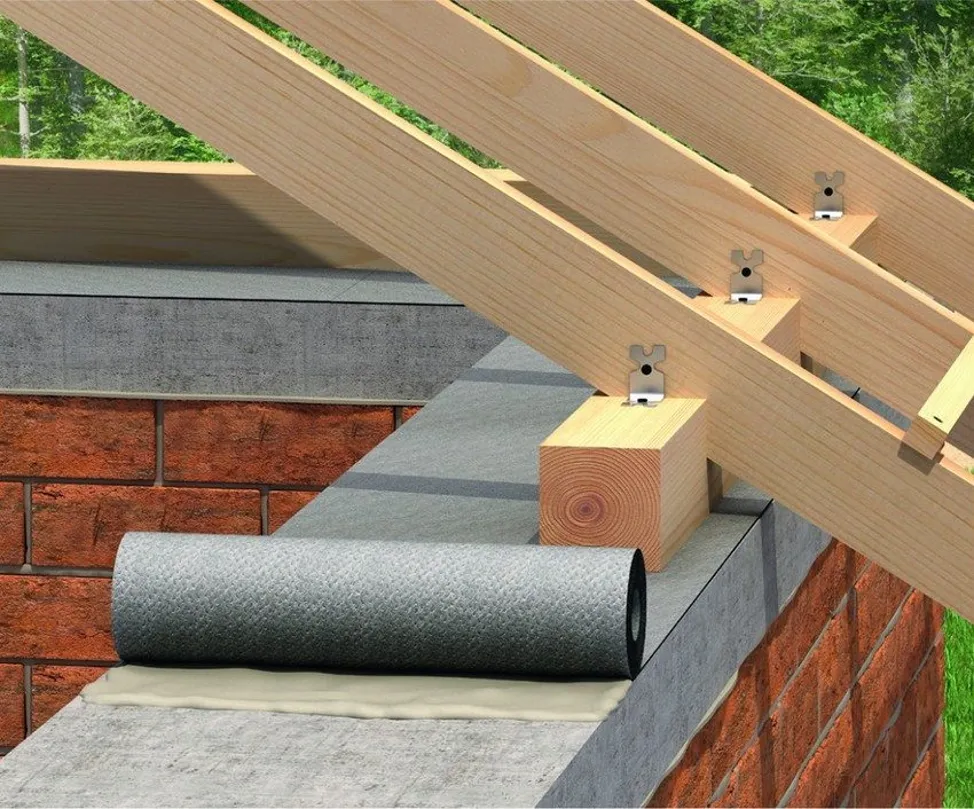

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

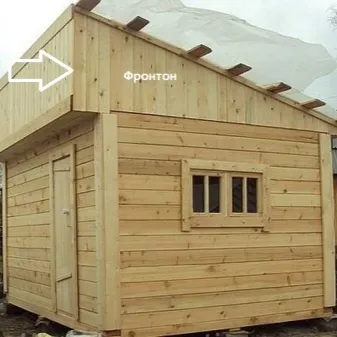

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.


Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.


Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

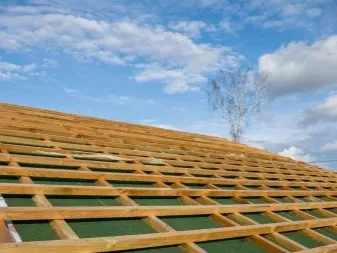

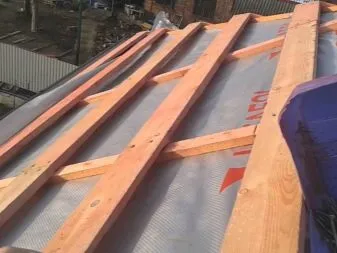

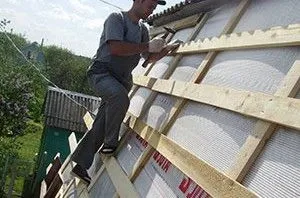

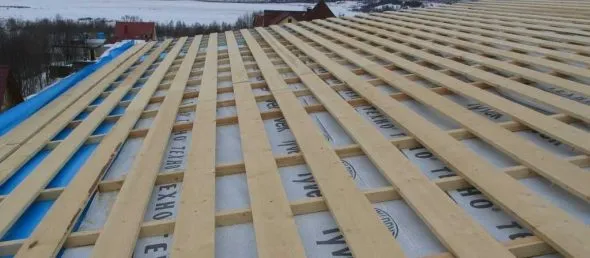

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

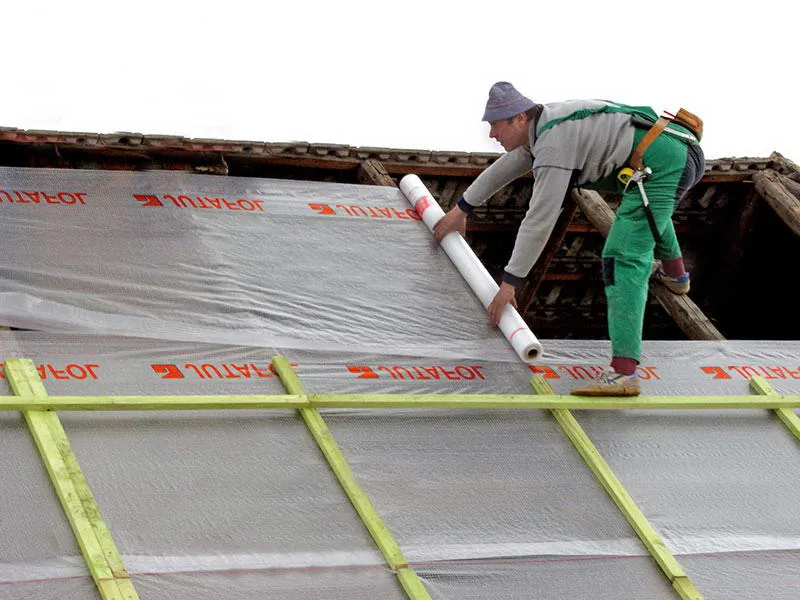

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

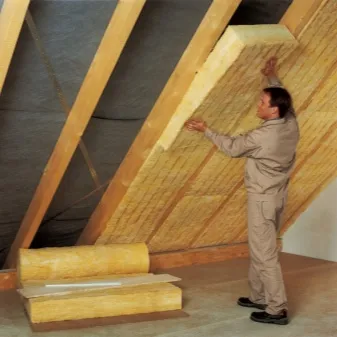

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.


Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

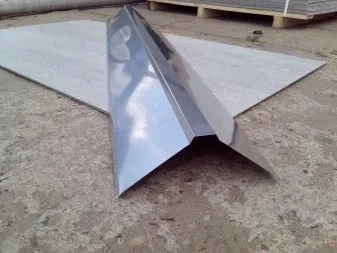

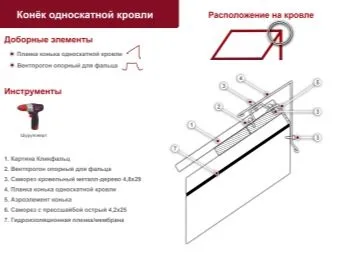

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.


Как рассчитать односкатную крышу

rasschet odnoskatnoy krishi
Расчет угла наклона

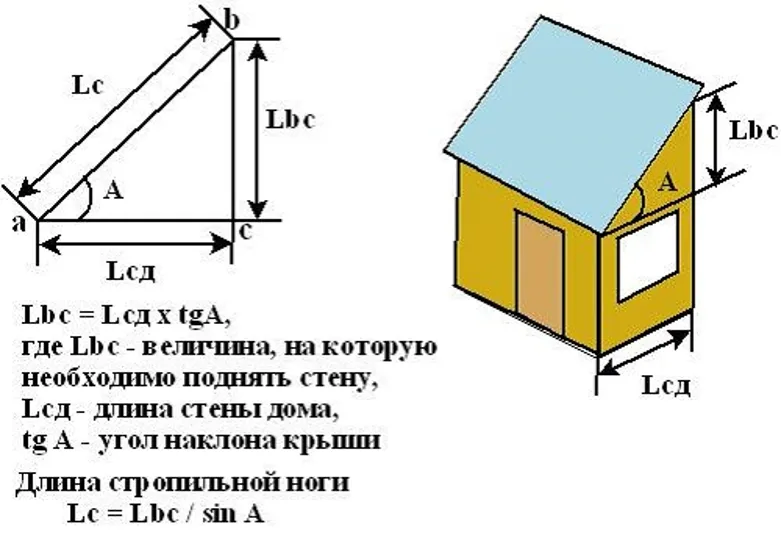

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусыТангенс, tgAСинус, sinA

5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

Конструкция и устройство

Стропила односкатной крыши
Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.
    Строение односкатной кровли
    Строение кровли

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система односкатной крыши
Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.
    Скользящая стропильная система односкатной крыши
    Скользящая стропильная система
  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.
    Наслонная стропильная система односкатной крыши
    Наслонная
  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая стропильная система односкатной крыши
Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.
    Крепление мауэрлата анкерными болтами
  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.
    Расчет сечения стропил
    Расчет сечения стропил

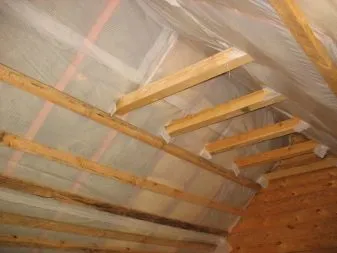

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.
    Гидроизоляция стропил
    Гидроизоляция
  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица.
    Обрешетка односкатной крыши
    Обрешетка крыши

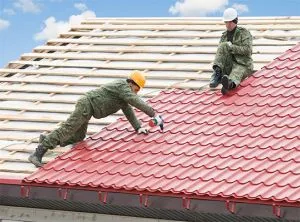

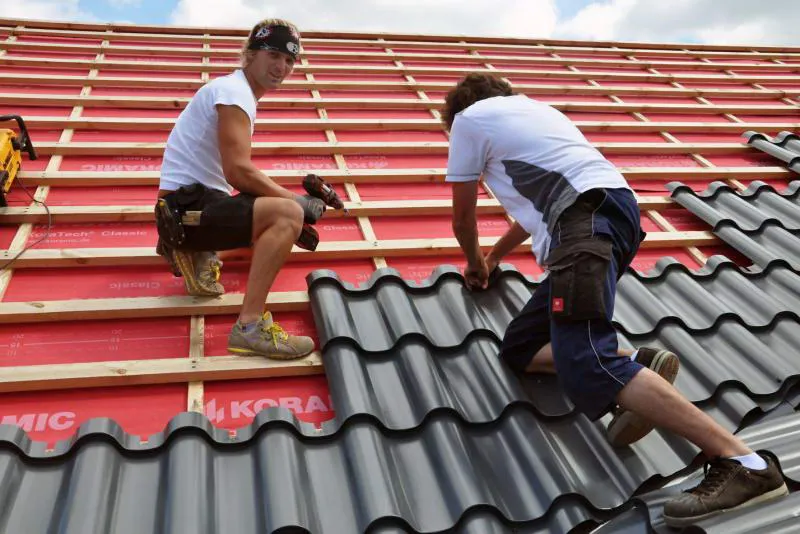

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.
    Настил металлочерепицы
    Настил металлочерепицы
  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.
    Водосток односкатной крыши
    Водосток
  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.
    Снегозадержатели односкатной крыши
    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.

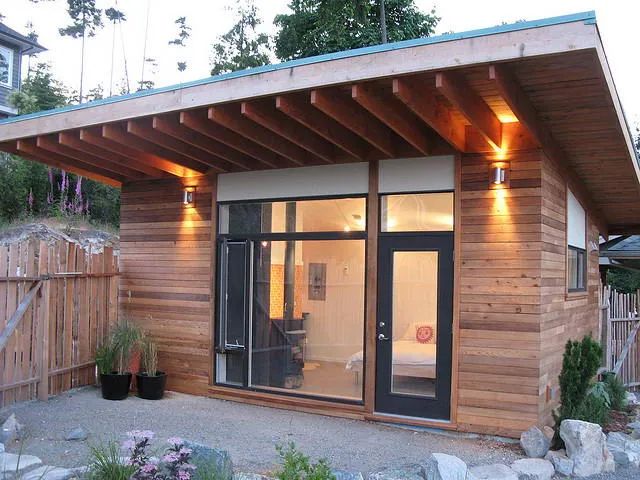

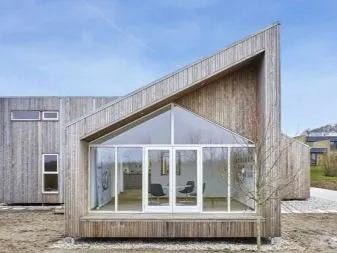

Жилой дом с односкатной крышей
Жилой дом с односкатной крышей
ГаражНадворная постройка с односкатной крышей
Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Кровельный материал для односкатной крыши

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют:

  • Ондулин;
  • Асбоцементный шифер;
  • Металлочерепицу;
  • Битумную черепицу;
  • Керамическую черепицу;
  • Цементно-песчаную черепицу;
  • Медные, оцинкованные листы;

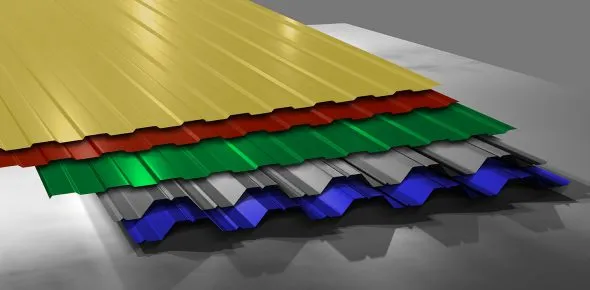

  • Профнастил.

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

1

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

2

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

3

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

4

Гидроизоляция

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

16

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

  • Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
  • Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
  • Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами</strong>;
  • Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО!При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

9

Как построить односкатную крышу поэтапно

15

Чертеж

Стропильная система

3
Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

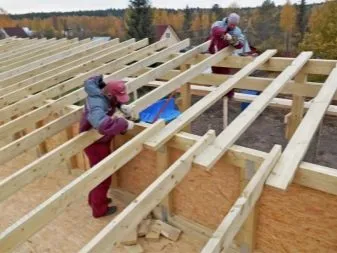

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

10

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

11

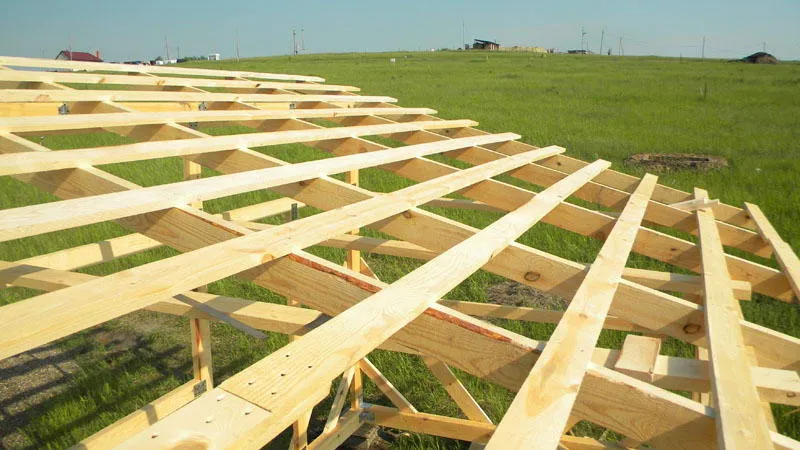

Мауэрлат

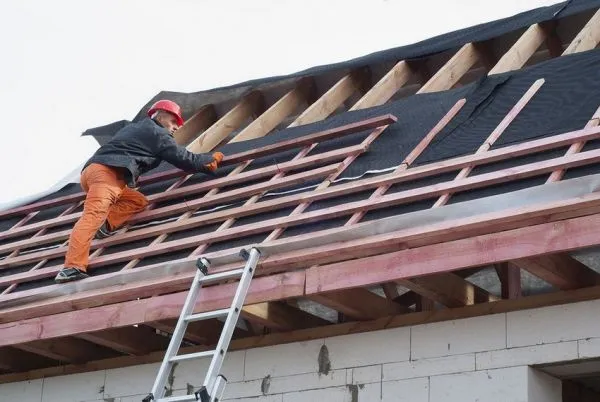

Монтаж обрешетки

4
Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

  • Если покрытие листовое, то достаточно шага в 1,5 метра;
  • Для шифера шаг следует делать около 1 метра;
  • Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

12

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

  • Гидроизоляционный слой;
  • Утеплитель;
  • Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.13

Пароизоляция и гидроизоляция

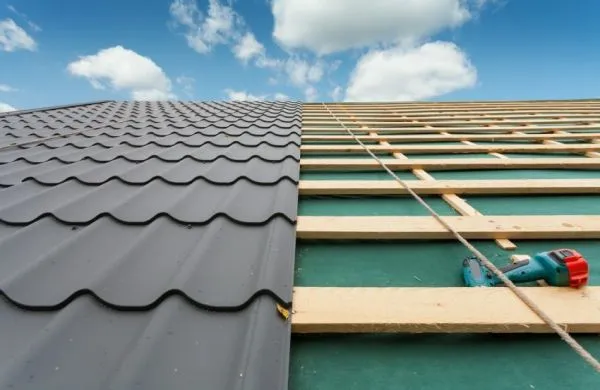

Крепление кровельного материала

5
Кровельный материал — финишное покрытие крыши.

Является определяющим показателем всех работ по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

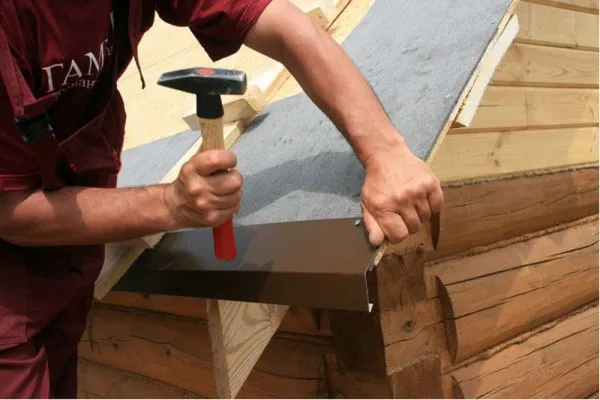

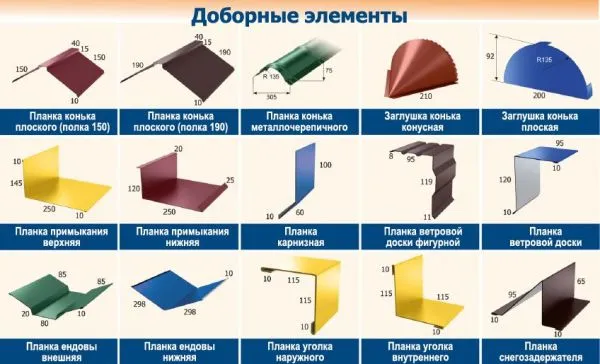

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

14

Доборные элементы

Технология устройства односкатной крыши

Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки.

Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Как построить каркасный дом с односкатной крышей

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

  • При расстоянии между опорами до 4,5м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
  • При расстоянии от 4,6 до 6м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
  • При расстоянии между опорными стенками от 6,1 до 9м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
  • При расстоянии от 9,1 до 12м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
  • При расстоянии свыше 12м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Как рассчитать стропила односкатной крыши

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

  • Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2,0м.
  • Стропила, выполненные из доски, устанавливаются через 1,0 – 1,75м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой Ø бревна не может быть менее 12см, толщина пластины менее 7см, толщина доски менее 4см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна Ø от 10см, из бруса со стороной от 8см или из спаренной доски размером от 25×150мм.

Брус для мауэрлата не имеет права быть меньше 100×200мм, бревно для тех же целей – тоньше Ø 180-200мм. В строительстве крыш, перекрывающих пролеты более 12м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180мм, Ø бревна не может быть меньше 200мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120мм и более или из бревна Ø от 130мм.

Как построить большепролетную односкатную крышу

Односкатная крыша каркасной постройки

Будем считать, что проектирование успешно завершено. Ответственному строителю план-чертеж с размерами и расчетами окажет действенную помощь. Теперь разберем один из простейших примеров, в доступной форме поясняющих, как грамотно сделать односкатную крышу. Обустраивать будем небольшую каркасную баньку. Стропилины ее односкатной крыши будут опираться на верхнюю обвязку.

Шаг установки стропильных ног рассчитывать не надо, т.к. он равен расстоянию между стойками каркасных стен. На изготовление стоек пошла доска 50×150мм. Высоту передней стенки примем 2,5м, задняя стенка будет высотой 2,2м.

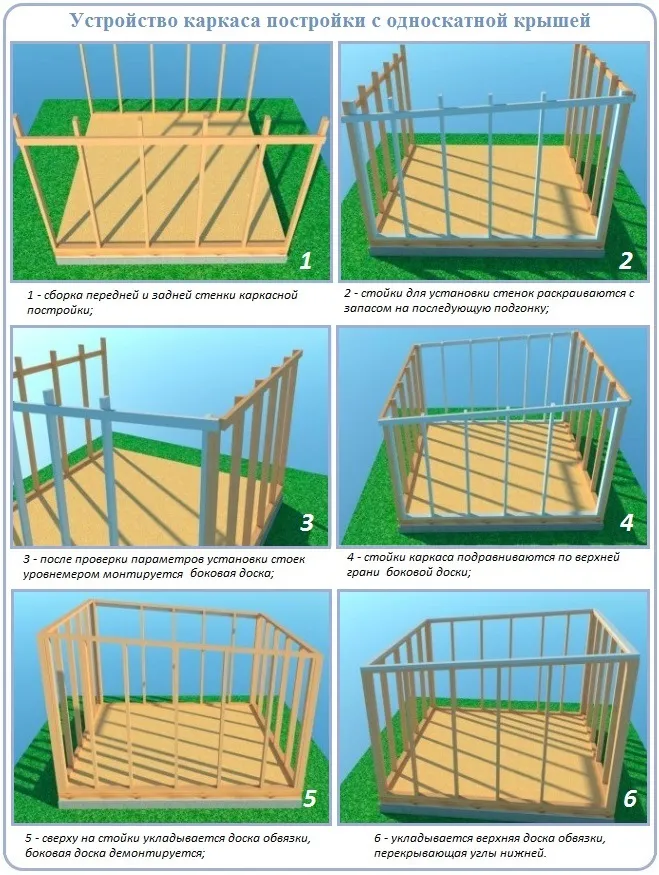

Строительства каркасного сооружения с односкатной крышей

Процесс сооружения по шагам:

  • Доску раскраиваем на отрезки по 2,65-2,70м. Количество деталей равно количеству стоек в передней стенке.
  • Раскраиваем равное количество стоек для задней стенки длиной по 2,35 – 2,40м.
  • Устанавливаем подготовленные стойки, крепим с помощью металлических уголков. Крайние детали временно фиксируем укосинами.
  • Проверяем горизонтальность и вертикальность стоек строительным уровнем, при необходимости выравниваем положение. Отбиваем на передних стойках горизонт на высоте 2,5м, на задних стойках на высоте 2,2м.
  • По полученным меткам устанавливаем боковую доску.
  • По факту отпиливаем излишки стоек, возвышающиеся над боковой доской.
  • Устанавливаем боковые доски на торцовые стены. Для этого сначала проведем примерку, приложив доску к месту предстоящего крепления и отметив линии спилов. Доски с отпиленными излишками прибиваем к крайним стойкам обеих стен.
  • Стойки боковых стенок раскраиваются по точным размерам, устанавливаются с шагом, аналогичным шагу опор передней и задней стенки. Крайние стойки боковых стенок сшиваются с крайними элементами каркасов передней и задней стен. Дверной проем можно оставить сразу, а можно вместе с оконными проемами сделать после монтажа стропильной системы путем разрезания стоек на необходимой высоте.
  • Устанавливает обвязку сверху на торцы стоек, демонтируем боковую доску.
  • Поверх устроенной обвязки монтируем еще одну. Не забываем перевязать углы, установив над стыком нижних досок цельный край верхней доски.
  • Раскраиваем стропила из доски 50×150мм. Учитываем, что длина их должна включать два карнизных свеса с обеих сторон и еще 10-15см «про запас» на выравнивание.
  • Устанавливаем две стропильные ноги точно вдоль боковых стен. Фиксируем их уголками к верхней обвязке через 0,7 – 1,0м. Между ними укладываем и крепим рядовые стропилины, которые крепим в двух местах к обвязке.
  • Выравниваем края, обрезаем излишки стропилин. Затем по периметру монтируем ветровую доску, используя материал 50×100мм.
  • Сооружаем сплошную обрешетку из влагостойкой фанеры, листы которой укладываем в разбежку с зазорами по периметру каждого элемента в 2-3мм, чтобы обеспечить материалу резерв на температурное расширение.
  • Крепим поверх обрешетки гидроизоляционный ковер.

Крыша пологая, потому о разреженной обрешетке речь не может идти. Перед укладкой покрытия вырезаем отверстие под дымоход. Вокруг него и вдоль свесов крыши прокладываем полосы дополнительной гидроизоляции.

Поверх сплошного настила укладываем выбранную разновидность кровельного покрытия: битумно-полимерную кровлю, профнастил или стальные листы, соединенные фальцами.

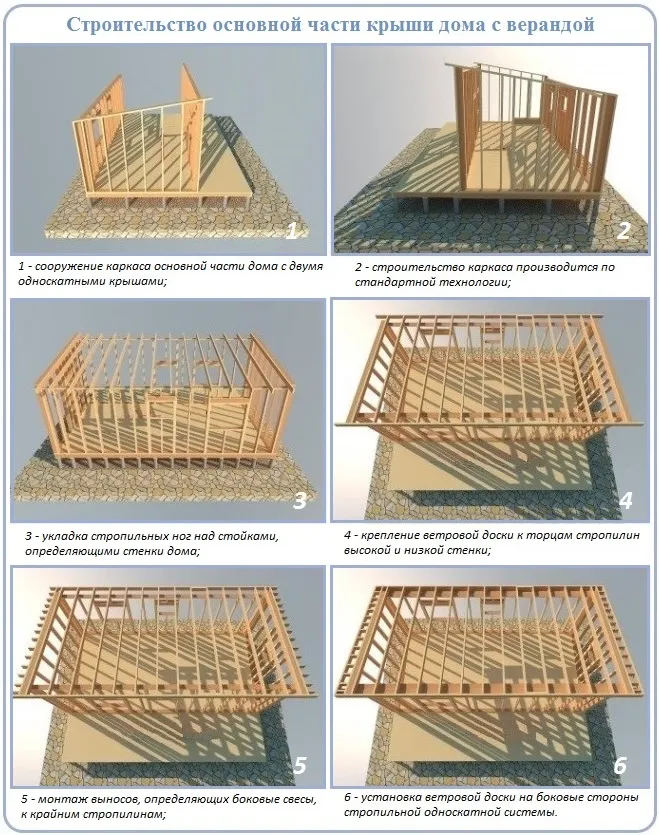

Последовательность работ при строительстве односкатной крыши

Крыша каркасного дома с верандой

В технологиях сооружения односкатных крыш по каркасным коробкам со стенками разной высоты практически нет отличий. Этапы строительства проводятся по схожему плану, выполняются типовые работы. Различаются размеры построек, крутизна крыши, величина совокупной нагрузки, учитывающей погодные обстоятельства, специфику эксплуатации и вес кровельного пирога.

Односкатная крыша – наиболее востребованная «участница» всевозможных архитектурных комбинаций. В представленном нами примере два отдельных ската возведены над дачей. Одна из односкатных крыш устроена над жилой частью каркасного дома, вторая – над пристроенной к дому террасой. У жилой части дома общий фундамент и несущая стена, на которую верхами опираются стропила обоих крыш.

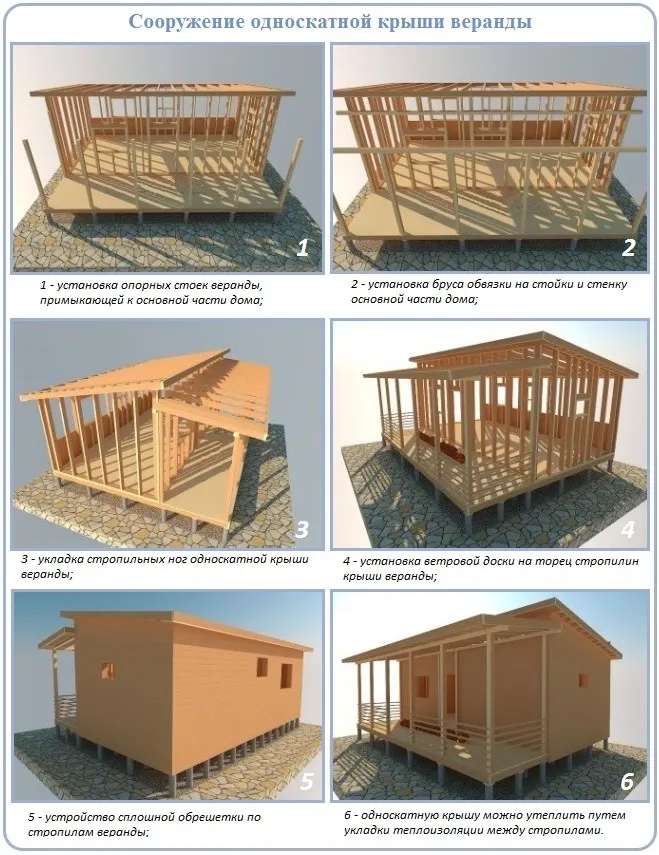

Строительства дома с односкатной крышей и крытой террасой

Алгоритм строительства:

  • Раскраиваем стропилины так, чтобы с обеих сторон остался запас на карнизные свесы.
  • Укладываем стропила с шагом, равным расстоянию между стойками каркасной постройки. Крепим их к обвязке уголками.
  • Раскраиваем две ветровые доски длиной, равной длине стенки плюс два боковых карнизных свеса.
  • К боковым элементам обвязки крепим выноса боковых карнизов.
  • Прибиваем ветровую доску к торцам выносов.
  • Раскраиваем брус 100×100мм для строительства опор веранды. Их длина на 50-70см меньше высоты стоек высокой стенки дачи.
  • Устанавливаем опорные стойки веранды, шаг установки выбираем согласно собственной архитектурной конкретике.
  • Верх стоек соединяем обвязкой из бруса 100×100мм. Крепим шурупами или гвоздями, для надежности можно продублировать соединения уголками.
  • К высокой стенке коробки строго горизонтально прибиваем доску, отступив от линии сопряжения стены и крыши 30-40см.
  • Раскраиваем стропила веранды, длина которых должна включать один карнизный свес.
  • Укладываем на прибитую доску и обвязку веранды раскроенные стропила. Крепим гвоздями или уголками.
  • Выравниваем край ската веранды и прибиваем к торцам стропилин ветровую доску.
  • Поверх скатов устроим сплошную обрешетку – настил из влагостойкой фанеры. Затем настилаем полиэтиленовую или полимерную гидроизоляцию и укладываем выбранное для отделки кровельное покрытие.

Желающим утеплить крышу дачной постройки надо будет перед устройством обрешетки уложить в пространство между стропилинами теплоизоляцию. Со стороны помещений дачки в таких случаях устанавливается пароизоляционный материал. Он защитит утеплитель от увлажнения с последующим гниением и потерей изоляционных качеств. Пароизоляция фиксируется степлером к стропилам, после чего внутренняя поверхность обшивается листами ГВЛ, фанерой, вагонкой.

Как сделать односкатную крышу веранды

Работы по повышению теплотехнических характеристик односкатной крыши можно проводить после монтажа кровельного покрытия. Теплоизоляция укладывается тогда изнутри постройки, дальнейшие действия производятся в аналогичной последовательности.

Применение стропильных ферм

Согласно техническим признакам односкатной крыши одиночные стропила укладываются на стенки разной высоты. Что делать, если у обустраиваемой стопы обе стенки доведены до единого уровня?

Например, при сборке сруба небольшой бревенчатой баньки неразумно и нерентабельно выводить одну из стен выше другой, хотя для реализации подобных планов имеются технологические средства. Расход времени и материала будет слишком велик. А в итоге обычный скат, который можно возвести значительно дешевле и быстрее.

Выход до неприличия прост: для оперативного строительства односкатной крыши по коробу со стенками равной высоты нужно просто использовать стропильные фермы. Их по шаблону можно сделать самостоятельно или приобрести в готовом виде. Заводская продукция может быть выполнена из древесины либо металла. Первый вариант предпочтительней для обустройства жилых и часто посещаемых строений, второй для гаражей, подсобок, веранд.

Строительство односкатной крыши посредством монтажа стропильных ферм

Разберем пример сооружения односкатной крыши с фермами для дачной пристроенной веранды или крыльца. Для изготовления ферм запасемся доской 25×45мм, для стоек приобретем доску 120×45мм или толще, если предполагается давление на крышу солидной снеговой нагрузки.

Для обшивки потолка, фронтонов и устройства сливных досок приобретем доску 70×22мм. Для сооружения сплошной обрешетки приобретем не строганную шпунтованную доску 95×22×16мм.

Сооружение односкатной крыши пристроенной веранды

Последовательность работ:

  • Раскраиваем детали стропильных ферм, учитывая, что изготовленный нами прямоугольный треугольник коротким катетом будет крепиться к стене дома, а его гипотенуза обязана обеспечивать карнизный свес требующегося размера. Длинный катет и гипотенузу раскраиваем из доски 25×45мм, короткий катет из доски 120×45мм.
  • Детали ферм фиксируем металлическими перфорированными пластинами и анкерами.
  • Устанавливаем фермы, короткий катет крепим к стене дома шурупами с дюбелями. Длинный катет прибиваем гвоздями к обвязке веранды.
  • Обшиваем фронтоны установленной вертикально доской.
  • К торцам прибиваем сливные доски.
  • Устраиваем по стропильным фермам сплошную обрешетку из горизонтально уложенной доски. Не забываем оставлять зазоры 2-3мм между всеми деталями обшивки.
  • Вдоль примыкания односкатной крыши к стене устанавливаем угловую накладку.
  • Обшиваем потолок, не заполняя доской часть карнизного свеса для обеспечения вентиляции. Оставленное пространство закрываем сеткой, защищающей от проникновения насекомых.
  • Укладываем выбранное кровельное покрытие. По периметру устанавливаем металлические профилированные планки, крепим их к ветровой доске.

К переднему торцу построенной нами односкатной крыши желательно прикрепить водосточный желоб и вывести его сливной сегмент за пределы крыши. Кронштейны для его установки крепятся до устройства обрешетки к стропилам.

Особенности устройства односкатной крыши

Чтобы правильно составить чертежи или схемы стропильной системы для односкатной крыши, необходимо учитывать следующие параметры:

  • расстояние между стенами строения;
  • предполагаемый угол наклона крыши;
  • вид кровельного пирога и покрытия;
  • длину стропильных ног;
  • способы крепления основных узлов и деталей конструкции.

Основой для крепления каркаса односкатной крыши является мауэрлат. Эту деталь конструкции изготавливают из прочной древесины сечением не менее 150 x 150 мм. Стропильная система такого типа содержит стропильные балки, обрешётку и контробрешётку. В качестве дополнительных элементов конструкции выступают лежни, стойки, прогоны, подстропильные ноги и схватки.

Варианты устройства стропильной системы односкатной крыши

В зависимости от длины пролёта в конструкцию стропильной системы включаются те или иные дополнительные элементы

Стропильные ноги

Стропильные балки опираются на мауэрлат по противоположным стенам. Расстояние между установленными стропилами определяется с учётом выбранного кровельного покрытия и толщиной выпадаемых осадков.

Элементы, поддерживающие стропильную конструкцию

К таким деталям можно отнести лежень, стойку, прогон, ригель и балку, которые укрепляют всю конструкцию, повышая её несущую способность.

Обрешётка и контробрешётка

Контробрешётка монтируется вдоль стропильных ног и обеспечивает вентиляционный зазор между кровельным покрытием и гидроизоляцией. Доски обрешётки укладываются перпендикулярно на определённом расстоянии друг от друга, которое зависит от типа кровельного материала.

Обрешётка и контробрешётка

Обрешётка служит для крепления финишного покрытия, а контробрешётка фиксирует плёнку гидроизоляции и образует вентиляционный зазор

Главным предназначением этих деталей является повышение несущей способности всей конструкции. Дополнительные элементы каркаса имеют определённые углы установки и расстояния между деталями.

Видео: обрешётка односкатной крыши под металлочерепицу

Виды стропильных систем для односкатных крыш

Стропильные системы для односкатной крыши изготавливают в виде наслонных и скользящих конструкций.

Наслонные стропила

Наслонные стропила нижней частью опираются на мауэрлат, закреплённый в верхнем торце опорных стен. При увеличении длины пролётов устанавливаются дополнительные элементы — подкосы, которые дополнительно укрепляют всю конструкцию.

Стропильную систему подобного типа целесообразно применять для капитальных стен из кирпича и камня. Это объясняется тем, что в процессе усадки всего здания смещение стропильной системы относительно стен будет незначительным.

Наслонные стропила

Наслонные стропила снизу опираются на мауэрлат и используются для строений из материалов, дающих небольшую усадку

Скользящие стропила

Опоры для скольжения стропил применяются в деревянных строениях. Такие крепления обезопасят стропильную систему от деформации в момент высыхания древесины и усадки всего здания. Установка скользящих элементов конструкции является обязательным условием, так как, например, дом из сруба в течение одного года может дать усадку на 15% от общей высоты. С этой целью применяют специальный скользящий элемент, изготовленный из металла. Если таких деталей нет, то используют скрученную кованую проволоку, прочную на разрыв. Эти крепежи позволяют основанию смещаться, не деформируя каркас стропильной системы и одновременно надёжно удерживают все элементы конструкции.

Скользящие стропила

Скользящее крепление стропил применяется для обеспечения свободы перемещения элементов конструкции в определённых пределах при усадке и сезонных деформациях здания

Чем можно покрыть односкатную крышу

При выборе материала для покрытия односкатной крыши следует придерживаться нескольких критериев:

  • кровельное покрытие должно выдерживать вес снега, ветровые нагрузки, а также излишне не нагружать стропильную систему;
  • немаловажное значение имеет износостойкость материала;
  • необходимо учитывать назначение строения, определяющее тип кровельного материала. Для хозяйственной постройки на нём можно сэкономить, а для жилого помещения лучше выбрать долговечное и более качественное покрытие;
  • эстетические характеристики.

Наибольшую популярность приобрели покрытия из профилированных листов, шифера, поликарбоната, железобетона и мягких рулонных материалов. Каждый из этих материалов имеет свои особенности и условия монтажа.

Характеристики и маркировка профнастила

Профилированные листы изготавливают из листов закалённой стали. Обе стороны материала имеют цинковое напыление. Внешние слои профнастила изготовлены из полимерных сплавов. Покрытие бывает с плоской или волнистой поверхностью. В последнем случае волны могут иметь форму трапеции, волны или прямоугольника. В качестве кровельного покрытия используют профилированный настил с маркировками:

  1. С8, С21 — недорогие листы, которые относятся к классу стеновых. Они имеют невысокую несущую способность и применяются в основном для хозяйственных построек.
  2. НС35, С44, Н57, Н60 — это более прочный материал, которым покрывают кровлю жилых домов. Цифры в маркировке обозначают высоту волны: чем она больше — тем большую нагрузку может выдержать покрытие.

Монтаж профилированного настила необходимо производить на стропильную систему с уклоном не менее, чем 12o.

При укладке листов профнастила нужно делать нахлёст не менее 20 см.

Стыки материала заполняют специальным герметиком. Покрытие закрепляют к обрешётке с помощью специальных саморезов, оснащённых резиновой прокладкой. Чаще всего это покрытие используют для сооружений хозяйственного, промышленного и технического назначения.

Срок эксплуатации профнастила достаточно велик и составляет в среднем около 50 лет. Стоимость одного квадратного метра профилированного настила обычно превышает 10 долларов, поэтому бюджетным этот вариант назвать трудно.

Профнастил

Листы профнастила могут иметь разный цвет, форму и высоту волны и толщину листа

Таблица: преимущества и недостатки профилированного настила

Двускатная стропильная система

Двускатные стропильные системы — самые популярные для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут быть использованы, в зависимости от угла их уклона, для обустройства чердака под жилые комнаты, подсобные помещения или же просто для создания воздушной прослойки, удерживающей тепло в здании.

Двускатная стропильная системаПлюсы

  • высокая надёжность;
  • простота конструкции;
  • двухскатная крыша с углом наклона более 50 градусов практически не боится снежных заносов, большой снежной шапки на ней образовываться не будет.

Минусы

  • слабая огнестойкость;
  • подверженность гниению;
  • подверженность воздействию вредных микроорганизмов.

Шатровая стропильная система

Шатровая система крыши состоит из четырех скатов, имеющих форму равнобедренных треугольников, верхними углами сходящихся в одной точке, по типу пирамиды. Справедливости ради заметим, что в шатровой конструкции может быть и большее количество скатов, но в любом случае, стропила этой системы опираются на равные по высоте стены строения.

Шатровая стропильная система

  • для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
  • крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
  • поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
  • скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Минусы

  • шатровая крыша достаточно сложна в проектировке и возведении;
  • конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
  • большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Ломаные стропильные системы

Ломаными называют мансардные стропильные системы, которые используются в тех случаях, когда планируется в чердачном пространстве обустроить жилое помещение, так как эта конструкция формирует максимально просторную площадь будущих комнат. Каждый из двух скатов ломаной стропильной системы состоит из двух плоскостей — верхней и боковой.

Ломаные стропильные системы

  • дополнительное жилое помещение;
  • мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья;
  • облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.

Минусы

  • невозможность создать просторную комнату на мансарде, потому что высота стен ограничивается крышей;
  • тепло и гидроизоляция будут проводиться по более сложным техникам и с применением особых материалов;
  • мансардные окна повышают требования к укладке кровли, и скапливают на себе больше снега.

Многоскатная стропильная система

Многоскатную стропильную систему можно назвать самой сложной из всех существующих, так как она зачастую включает в себя разные формы крыш — это может быть двускатная и односкатная, шатровая, вальмовая или полувальмовая в различных сочетаниях. Подобный вариант выбирается для домов со сложной внутренней планировкой, и их в последние годы становится все больше.

Многоскатная стропильная системаПлюсы

  • надежная, долговечная и прочная конструкция;
  • за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
  • идеально сочетается с любой архитектурной формой;
  • наличие сбалансированной стропильной системы.

Минусы

  • сложность выполнения монтажных работ;
  • устройство большого количества ендов;
  • большой расход строительных и кровельных материалов;
  • сложный уход и обслуживание конструкции.

Вальмовая и полувальмовая система стропил

Вальмовые крыши имеют четыре ската, причем фронтонные стороны имеют треугольную пологую форму, а боковые скаты конструкции – трапециевидную. Именно треугольный скат и называется вальмой – он стыкуется с трапециевидной плоскостью под определенным углом.

Вальмовая и полувальмовая система стропилПлюсы

  • не подвергается деформации;
  • снег не задерживается;
  • будет прекрасно противостоять сильным ветрам, для регионов, где ураганы и торнадо не редкость — большой плюс;
  • места карнизных свесов меньше подвергаются разрушениям.

Минусы

  • отличается более высокой стоимостью, чем двускатный;
  • конструкция получается сложной, обычно возведение вальмовой крыши доверяют специалистам, а это вновь дополнительные расходы;
  • обустроить мансарду под вальмовой кровлей — задача сложная, зачастую просто неразрешимая.

Односкатная крыша

Как можно понять уже из названия, эта крыша имеет один скат, располагающийся под уклоном. Если строение небольшое по размеру и полностью возводится из кирпича или бетона, то стропила конструкции укладываются на фасадную несущую высокую и на заднюю низкую стену. Если же между фасадом строения и задней стеной расстояние составляет шесть и более метров, то между передней и задней стеной устанавливаются подпорные стойки.

Односкатная крышаПлюсы

  • экономичность (практически двойная экономия пило- и кровельных материалов по сравнению с двускатной крышей);
  • незначительный вес крыши (дает возможность ее возведения на строениях с облегченным фундаментом без применения подъемной техники);
  • возможность обустройства односкатной крыши на домах больших размеров;
  • ремонтопригодность (простота передвижения по крыше, особенно при небольших углах наклона);

Минусы

  • высокая зависимость от снеговых нагрузок (требует правильных расчетов сечений элементов конструкции при проектировании);
  • усиленная тепло- и гидроизоляция крыши (важно при небольших углах наклона);
  • неприглядный внешний вид, что требует повышенного внимания к качеству фасадных работ и применения современных кровельных материалов.

Источники

  • https://stroy-podskazka.ru/krysha/odnoskatnaya/
  • https://stroy-okey.ru/house/roof/odnoskatnaya-krysha-svoimi-rukami-ustrojstvo-konstrukciya-chertezhi/
  • https://stroychik.ru/krysha/kak-sdelat-odnoskatnuyu-kryshu
  • https://krovlyakrishi.ru/vidy-krysh/odnoskatnaya/delaem-odnoskatnuyu-kryshu-svoimi-rukami.html
  • https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/odnoskatnaya-montazh.html
  • https://KrovGid.com/montazh/odnoskatnaya-krysha-svoimi-rukami.html
  • https://postroika.biz/23728-odnoskatnaya-kryisha-foto.html
  • https://stroyday.ru/stroitelstvo-doma/krysha-i-krovlya/odnoskatnaya-krysha-svoimi-rukami.html

Андрей

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как смотреть видео с камер наблюдения через Интернет?


Для просмотра видео с камер наблюдения через Интернет вам понадобится:

  1. Камера наблюдения, подключенная к Интернету: камера должна быть подключена к сети Интернет, чтобы вы могли получить доступ к ее видео потоку удаленно.

  2. Сетевой видеорегистратор (NVR) или программное обеспечение для записи видео: для сохранения видео с камеры наблюдения можно использовать сетевой видеорегистратор или программное обеспечение для записи видео.

  3. Интернет-браузер или приложение для просмотра: для просмотра видео с камеры наблюдения можно использовать веб-браузер или приложение, которое обеспечивает доступ к удаленной камере.

Чтобы просмотреть видео с камеры наблюдения через Интернет, выполните следующие шаги:

  1. Подключите камеру наблюдения к Интернету и установите ее программное обеспечение для записи видео.

  2. Настройте доступ к камере наблюдения через Интернет: в зависимости от производителя и модели камеры, настройки доступа к ней могут различаться. Вам может потребоваться настроить порты, аутентификацию, сетевые настройки и другие параметры.

  3. Запустите веб-браузер или приложение для просмотра: после настройки доступа к камере, вам нужно запустить веб-браузер или приложение для просмотра видео с камеры. Введите IP-адрес камеры или адрес сервера для получения доступа к видео.

  4. Аутентифицируйтесь и начните просмотр: введите учетные данные для аутентификации на сервере или камере, затем начните просмотр видео с камеры наблюдения.

Важно убедиться, что настройки безопасности для доступа к камере и ее записям были правильно настроены, чтобы предотвратить несанкционированный доступ к видео.

Добавить комментарий
