Организация водоснабжения из скважины для частного дома — схема водопровода и самостоятельное подключение

Для обеспечения полного комфорта жильцов на собственной даче или в загородном коттедже, как и в любом жилом строении, необходимо иметь надежное водоснабжение. В случае использования водоснабжения из скважины в частном доме, важно правильно спроектировать систему учета всех точек водоподачи не только внутри здания, но и на территории участка, где могут быть расположены дополнительные объекты, такие как баня, летняя кухня и система полива для огорода.

Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.

Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.

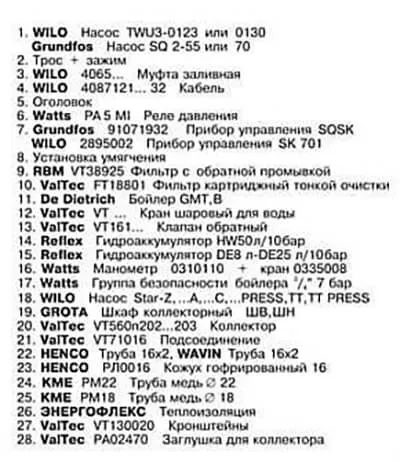

Основные компоненты водопровода:

• Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
• Насос – погружной или поверхностный.
• Накопительный резервуар (500 л на семью из 3 человек).
• Оборудование (фильтры грубой и тонкой очистки).
• Бойлер.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Народные методы поддержания чистоты водоема

Для создания природной экосистемы и постоянной поддержки садового водоема в хорошем состоянии опытные дачники засаживают дно и прибрежную зону пруда такими растениями как нимфея, элодея, фонтиналис, стрелолист, аир, роголистник, ирис болотный, рогоз, камыш. В большинстве случаев это вовсе не покупные саженцы, а экземпляры, выкопанные возле ближайшей реки или болотца.

Посадочный материал (корневища) нередко высаживают в керамические горшки, которые ставят на дно. С приближением зимы горшки переносят поглубже, чтобы растения не погибли даже в том случае, если водоем промерзнет полностью.

Некоторые дачники для поддержания природной экосистемы садовых прудов советуют также:

• заселять водоемы мелкой речной рыбкой (например, карасиками), улитками или пресноводными ракообразными (дафниями);
• держать в воде сетчатые емкости, наполненные мхом-сфагнумом или торфяными таблетками;
• периодически опускать в пруд пучок свежих ивовых прутьев, очищенных от листьев.

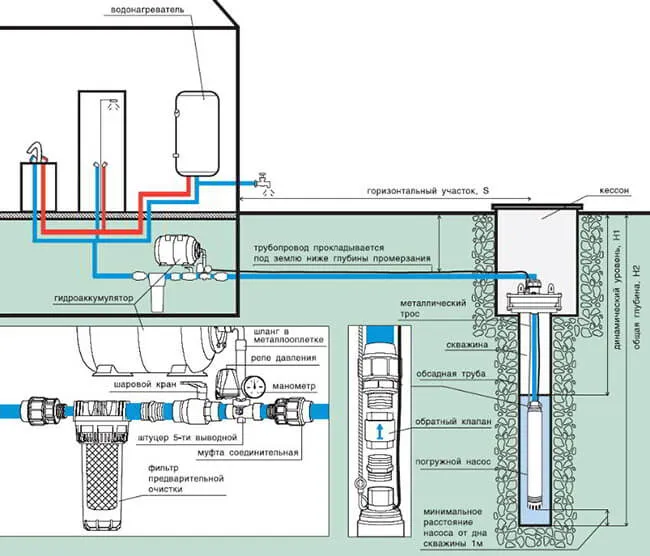

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

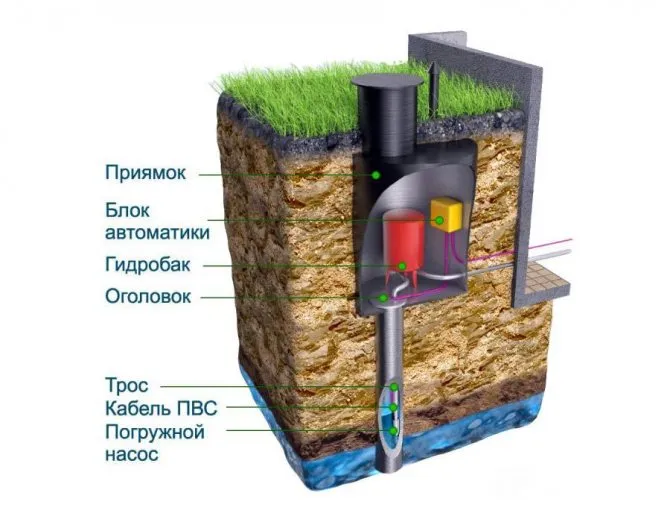

Обустройство кессона при проведении воды из скважины

Кессон обязательно придется монтировать, если вы эксплуатируете скважину круглый год. Эта конструкция выполнена в виде водонепроницаемой камеры, которая находится в водонасыщенной почве. Источник с кессоном просто обслуживать и использовать.

Помимо кессона, также следует монтировать гидроаккумулятор, погружной либо поверхностный насос, трубы, запорную арматуру, а также оголовок.

Для чего это необходимо:

• оборудование будет аккуратно расположено в камере, не потребуется выделять площадь в жилом здании. В коттедж придется лишь проложить трубу, пустить электрокабель для насоса;
• когда вы проживаете в домике в летнее время года, чтобы сливать воду из системы осенью, вам потребуется открыть сливной кран, который расположен в кессоне.

В случае, если на территории множество потребителей, потребуется вывести из кессона несколько трубопроводов. Чтобы открыть или перекрыть подачу воды, устанавливают вентили.

Чтобы из скважины было легко доставать насос для обслуживания, следует установить лебедку в верхнем отделении камеры.

Камера препятствует промерзанию оборудования, которое расположено в скважине. Когда кессон установлен оптимальным образом, скважина не промерзнет, даже если на улице будет сильный мороз.

Если оборудован кессон, на скважину не будут оказывать негативное влияние холод, снег и другие погодные явления.

Главное, чтобы кессон был полностью герметичным. В противном случае по обсадной трубе в водонос будут проникать загрязнения из камеры. Чтобы вода всегда оставалась чистой, оголовок и кессон должны быть сухими.

Для определения высоты кессона необходимо учитывать то, на какую глубину промерзает почва. Кессон должен быть расположен ниже глубины промерзания, поэтому ориентироваться стоит как минимум на 200 см. Чтобы эксплуатировать скважину было удобно, диаметр кессона должен составлять 100–150 см.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

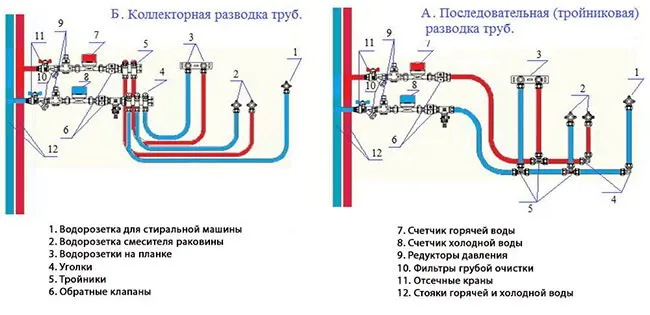

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Какой песочный фильтр лучше поставить

Чтобы правильно подобрать конструкцию конкретно в вашем случае, необходимо провести анализ качества питьевой жидкости (наличие примесей и содержание различных веществ). Это самый надежный способ определить, какое устройство вам подойдет лучше всего — в соответствии с вашим случаем. Определив уровень загрязнения примесями, можно установить оборудование, мощности которого будет хватать именно для решения ваших проблем. Это позволит вам не только не переплатить за дорогостоящий прибор, но и не ошибиться с выбором.

Фильтр для воды от песка на даче: какой выбрать

Здесь лучше всего подходят приборы дырчатого или сетчатого типа, о которых упоминалось выше. Мелкие камни, щебенка, глина, песчаные частицы будут задерживаться с их помощью в самом начале забора.

Промышленный вариант

Основное отличие бытовых устройств от производственных состоит в мощности. Промышленное оборудование призвано обрабатывать большое количество воды, но по свой конструкции и функциональному использованию оно мало чем отличается от обычного. Однако здесь все зависит от конкретных целей использования. Иногда встречаются сложные варианты, нежели те, что используются для очищения питьевой жидкости в бытовых масштабах.

Разводка водопровода своими руками по схеме

Разберем пошагово устройство водопровода на примере коллекторного способа подключения:

1. После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
2. В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
3. Вода подводится к фильтру глубокой очистки.
4. Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.

Виды фильтров грубой очистки и критерии их выбора

Классификация по типу фильтрующего элемента разделяет системы грубой очистки на следующие виды:

• сетчатые, представленные металлическими ячейками;
• патронные, очищающие жидкость посредством сыпучего наполнителя картриджа, заполняющего пластиковую или железную колбу;
• напорные высокоскоростные, изготовленные в виде колонны с фильтрующим составом внутри.

Фильтры необходимые для очистки воды от загрязнения.

Существуют следующие разновидности сетчатых систем:

1. Устройства с обратной промывкой. Для использования в автоматическом режиме требуется подключение к электросети. Мощным потоком воды песок и грязь с поверхности сетки направляется в канализацию.
2. Грязевики или непромывные фильтры. Предусматривают ручное устранение засорений. При снижении пропускной способности устройства демонтируют, прочищают забитые ячейки и устанавливают в исходное положение. Использование требует постоянного контроля напора воды.

Фильтры-грязевики отличаются расположением отстойника.

Выделяют такие исполнения:

• прямые системы Т-образной конфигурации, предусматривающие размещение в нижней части конструкции;
• угловые, позволяющие выполнять монтаж в ограниченном пространстве, на продольных и поперечных участках магистрали.

Выбирая тип фильтра при очищении от песка, руководствуются следующими критериями:

• степенью засорения и химическим составом жидкости;
• пропускной способностью устройства;
• требованиями к качеству воды после фильтрации;
• местом монтажа.

Для хозяйственно-технических нужд достаточно удалить из водопровода крупные фракции. Удовлетворение бытовых потребностей необходимо осуществлять с помощью тщательно подготовленной жидкости скважинной, фильтры обязаны ликвидировать большее количество примесей.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Важно: правильно выбирайте диаметр коллекторной трубы. В случае малого размера система будет работать некорректно и не сможет обеспечить необходимое давление для комфортного пользования всеми потребителями.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Накопительные септики

Второй популярной методикой утилизации сточных вод является их накопление и хранение с последующим вывозом. Этот способ применяют даже при работе с ядерными отходами, а уж отходы человеческой жизнедеятельности в любом случае безопаснее.

Накопительная установка – самый дешевый и популярный метод сбора сточных вод

Как это работает? Герметичную емкость закапывают в грунт и периодически вызывают ассенизаторов для откачки излишков поступившей в резервуар массы. Накопительная емкость, по сути, это усовершенствованный вариант выгребной ямы. Попадая в него, стоки разделяются на фракции: тяжелые вещества опускаются на дно, а легкие (такие, как жир и т.п.) – поднимаются наверх.

Вызывать ассенизатора для одного двора – дорого и непрактично, разумнее кооперироваться с соседями и заказывать машину сразу на несколько подворий.

Но даже без учета этого фактора, «зарывание проблемы в землю» имеет свои недостатки. Во-первых, цистерна может заполниться довольно быстро, уровень сточной воды нужно постоянно контролировать и не допускать переполнения емкости. Во-вторых, грузовые машины ассенизаторов могут заехать не на любой участок, поэтому и «зона накопления» должна располагаться поблизости от проезжей части.

Выбираем трубы для водопровода

• Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
• Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
• Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Дешевые септики из бетонных колец

Простое, эффективное и экологически безопасное решение для владельцев участков с глубоким залеганием грунтовых вод и песком – установка нескольких бетонных колодцев, изолированных от осадков.

Как это работает? В землю вертикально закапывают два-три бетонных колодца и соединяют их между собой переливами. В первый колодец (дно которого герметично запаяно) попадают стоки из дома, в том числе и твердые отходы. Жидкие стоки переливаются либо во второй колодец (на дне которого оседают мелкие фракции), либо сразу в колодец для сброса отходов. Его дно засыпают гравием, керамзитом, щебнем – вода просачивается сквозь них и уходит в почву.

В таком «бетонном септике» живут и размножаются анаэробные бактерии, которым для жизнедеятельности не нужен кислород. Бетонные колодцы при этом могут быть любого размера (часто используют КС 10-9) с внутренним диаметром 1 м, наружным – 1,6 м и высотой 0,9 м. Из нескольких бетонных колодцев можно «собрать» один заглубленный.

Схема бетонных септиков в разрезе

Среди недостатков «септического» метода называют следующие:

• воду нельзя использовать повторно;
• добиться полной герметичности системы из нескольких колодцев пока невозможно;
• фильтрующее дно колодцев быстро засоряется и перестает выводить воду в почву;
• для установки такой системы понадобится серьезная строительная техника. Придется проделать большой объем работ, однако от вызова ассенизатора, как и в случае с накопительной установкой, это не убережет.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Какая скважина считается артезианской?

Артезианская скважина — это скважина, в которой вода под давлением самопроизвольно поднимается на поверхность без применения дополнительных устройств, таких как насосы. Для того, чтобы скважина считалась артезианской, необходимо, чтобы на уровне залегания водоносного горизонта имелось достаточное давление, чтобы вода могла подняться на поверхность самостоятельно.

Вода в артезианских скважинах может иметь различную температуру и минерализацию в зависимости от геологических условий залегания водоносного горизонта. Артезианские скважины могут быть использованы для различных целей, например, для питьевого водоснабжения, полива растений, промышленных нужд и т.д.

Важно отметить, что не все скважины с достаточным давлением воды могут считаться артезианскими. Для того, чтобы скважина была артезианской, необходимо, чтобы вода поднималась на поверхность самостоятельно без дополнительных устройств и имелась возможность контролировать и регулировать давление в скважине.
