Необходимо соблюдать стандарты пожарной безопасности при выполнении работ по электромонтажу. Одним из методов защиты при монтаже двух- или трехжильного кабеля широко используется металлическая гофрированная труба.

  1. Металлогофра для электропроводки
  2. Виды гофрированных труб из металла
  3. Как работает металлогофра
  4. Технические характеристики гофрированных металлорукавов
  5. Как выбрать металлическую гофру
  6. Преимущества и недостатки
  7. Материалы и марки
  8. Прокладка электропроводки в металлической гофре
Гофрированные трубы из металла бывают разных диаметров и конфигураций

Гофрированная металлическая труба — это специальный защитный канал для проводки, полый внутри. Чаще производят тубы из оцинкованной стали, что обеспечивает их влагозащитные свойства.

Используют гофрированные трубы в следующих случаях:

  • Прокладка элекрокабеля за легковоспламеняемыми панелями или поверх них: каркасные, деревянные щиты, вагонка, полимерные отделочные материалы.
  • Укладка металлического гофрорукава для электропроводки в цементную стяжку пола или другие бетонные конструкции. Помимо механической защиты кабеля от сдавливания труба позволяет менять при необходимости старые провода на новые без демонтажа монолитной заливки.
  • Устройство электропроводки открытым способом со стороны улицы: мощные кабели для освещения, сложной техники и др.
  • Монтаж подземных систем электроснабжения.
  • Устройство проводки близко к газопроводам, коммуникациям обогрева.
  • Параллельная прокладка кабеля для исключения его пересечения.

Согласно ПУЭ (п.2.1.64), металлическая гофра для проводки должна быть полностью герметичной.

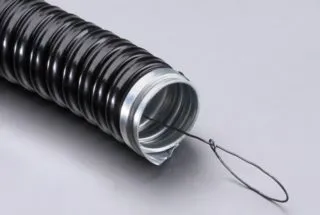

Стальная гофра с полимерной (ПВХ) оплеткой

На рынке можно отыскать такие разновидности туб:

  • Нержавеющие стальные. Имеют самую высокую стоимость среди представленных вариантов.
  • Оцинкованные. Имеют в составе специальную ткань, которая обеспечивает целостность соединения звеньев гофры.
  • Стальные с полимерной (ПВХ) оплеткой. Предназначены для устройства кабеля в местах повышенной взрывоопасности, в грунтах, воде. Этот вид трубы отличается повышенной герметичностью.
  • Жестяные. Самый легкий вид металлической гофры. Актуален при устройстве электропроводки в местах с повышенной влажностью. Герметичность стыков звена обеспечивается специальной полипропиленовой пленкой.

Защитные каналы всегда отрезаются одним куском по метражу прокладываемого кабеля. Не допускается стыкование двух отрезов тубы.

Гофрированный металлический шланг работает по принципу сдерживающего барьера при высоком давлении на рукав с проводкой. Особенно это касается устройства кабеля в почве. Ребрами жесткости здесь выступают звенья тубы.

Если взять для сравнения гладкостенные и гофрированные трубы с равным условным диаметром, площадь второй будет значительно больше, чем первой. Здесь можно отследить принцип действия защитного канала по формуле из школьного курса общей физики:

  • P=F/S,

где значения трактуются так:

  • P – давление на трубу;
  • F – сила, которая действует на поверхность перпендикулярно ее плоскости;
  • S- площадь искомой поверхности.

Проанализировав формулу, становится понятно: чем больше общая площадь поверхности, которая подвергается механическому воздействию (давлению извне), тем меньшим оно является на каждый см2 рукава.

Технические характеристики гофрированных металлорукавов

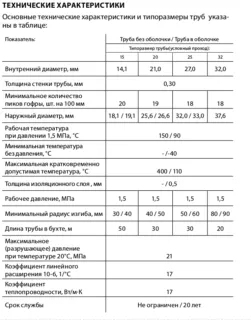

Технические характеристики гофрированной трубы

Все металлические гофры для электропроводки имеют ряд своих технических параметров и характеристик. Их стоит учитывать при выборе каналов. Чаще информация представлена в виде маркировки на трубах. Обладают гофротубы из металла такими параметрами:

  • Выдерживаемая нагрузка — до 125 Н/см2, до 320 Н/см2, до 750 Н/см2, до 1250 Н/см2, до 400 Н/см2: очень легкая, легкая, средняя, высокая, очень высокая нагрузка соответственно.
  • Ударная прочность — от 0,5 кг/100 мм до 6,8 кг/100 мм.
  • Жесткость — твердая, гибкая, особо гибкая, туба с эффектом памяти. При этом радиус гиба может варьироваться в пределах 25≤R≤150 мм.
  • Температурные режимы эксплуатации — от -45 до +400 градусов по Цельсию.
  • Коэффициент шероховатости — 0,008.
  • Теплопроводность — 17 Вт/м*К.
  • Внутреннее сечение – 16-50 мм.

Служат гофрированные металлические рукава более 30 лет.

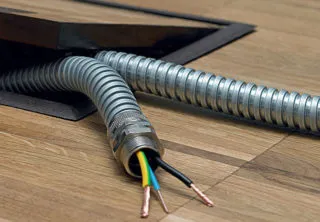

Таблица выбора диаметра гофры для кабеля и проводов

Защитный канал для укладки кабеля выбирают по различным критериям, согласно условиям выполнения электромонтажных работ.

Первое условие выбора — внутреннее сечение рукава. Здесь опираются на участок электрики, который монтируется:

  • подводка к точкам освещения — 16 мм;
  • к выключателям или розеткам — 20 мм;
  • монтаж слаботочного кабеля (антенна, телефон, интернет) — 25 мм;
  • от щитка до распределительной коробки — 25 мм;
  • соединение двух щитков между собой — 32 мм;
  • переход кабеля между этажами — 40 мм;
  • укладка проводов в грунте, трубах коллектора — 50 мм.

По уровню гибкости выбирают гофротрубу с учетом максимально возможного давления на смонтированный канал:

  • Легкая труба имеет низкий уровень прочности. Предназначена для устройства проводки под натяжными либо подвесными потолками, за гипсокартоновыми конструкциями, за вагонкой. Такие тонкостенные гофрированные металлические трубы для электропроводки имеют самую меньшую стоимость.
  • Тяжелая туба средней прочности. Её разрешено укладывать в цементную стяжку, штукатурку, грунт.
  • Сверхтяжёлый рукав. Показан для применения в помещениях, к которым предъявляются высокие требования пожарной безопасности: общественные заведения с высокой посещаемостью, больницы, школы, детские сады.

Специалисты рекомендуют обращать внимание на производителя каналов. Самыми востребованными считаются:

  • IEK (Россия);
  • Legrand (Франция);
  • Frankische (Германия).

Желательно при покупке просить у продавца сертификат качества на выбранный товар.

Преимущества и недостатки

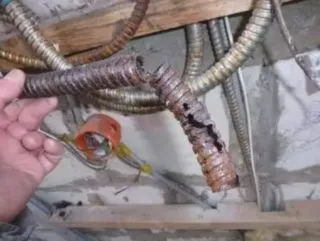

Гофрорукав из металла более пожаробезопасен и надежен, однако в землю его укладывать не стоит во избежание коррозии

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

  • высокий срок эксплуатации (30-50 лет);
  • защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
  • простота установки канала на провода;
  • возможность замены старой проводки на новую без сложных демонтажных работ;
  • при условии заземления надежная защита от поражения током;
  • устойчивость к влаге, давлению, температурным перепадам;
  • нулевой уровень горючести;
  • сравнительно малый вес.

К минусам использования защитного гофроканала относят:

  • большие затраты на устройство проводки;
  • трудоемкость процесса;
  • риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Материалы и марки

Для производства защитных каналов чаще используют нержавеющую или оцинкованную сталь. Первый вариант отличается большей прочностью (марка МРН). Трубы из нержавейки отличаются повышенной жесткостью и герметичностью.

Еще одна марка изделий – МГПнг. Производится такая стальная гофрированная труба с применением особого способа навивки звеньев, использованием уплотнительной нити и утолщенной изоляции. Прочная туба отличается при этом повышенной гибкостью.

Марка МРПИнг — изделия с верхним полимерным покрытием-оплеткой.

При необходимости надежной защиты кабеля от воды, нефтепродуктов лучше отдать предпочтение последнему варианту.

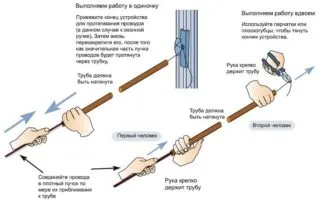

С втягиванием кабеля в гофроканал можно справиться в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

  • отрез металлической трубы, равный метражу кабеля;
  • кусок электропровода;
  • колпачок от шариковой ручки или фломастера;
  • кусочек шлифовальной шкурки.

Работу выполняют так:

  • С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
  • Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
  • Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

  • Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
  • Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
  • Второй (противоположный) кончик кабельной проволоки нужно привязать к «якорю» (радиатор, прочная металлическая рейка).
  • Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Смонтированный рукав с кабелем крепят к стене дома в специальные клипсы-хомуты. Их располагают с шагом 30-40 см.

Для чего нужна гофра при прокладке кабеля?


Гофрированный гофротруб или гофра используется для защиты кабеля от механических повреждений и внешних воздействий, таких как влага, пыль, грязь и другие факторы. Гофрированный гофротруб также обеспечивает дополнительную изоляцию и защиту от электрических помех.

Когда кабель прокладывается внутри зданий, его можно просто закрепить на стене или потолке, но когда кабель прокладывается вне помещения, например, на открытом воздухе или в грунте, его следует защитить гофрой. Гофра помогает избежать механических повреждений, например, от камней или других предметов, которые могут попасть на кабель, а также от внезапных изменений температуры и погодных условий.

Гофрированные гофротрубы доступны в разных размерах, в зависимости от диаметра кабеля, который нужно прокладывать внутри них. При выборе гофры для кабеля следует учитывать условия эксплуатации, чтобы выбрать подходящий тип гофры, который будет обеспечивать надежную защиту кабеля от внешних воздействий.
