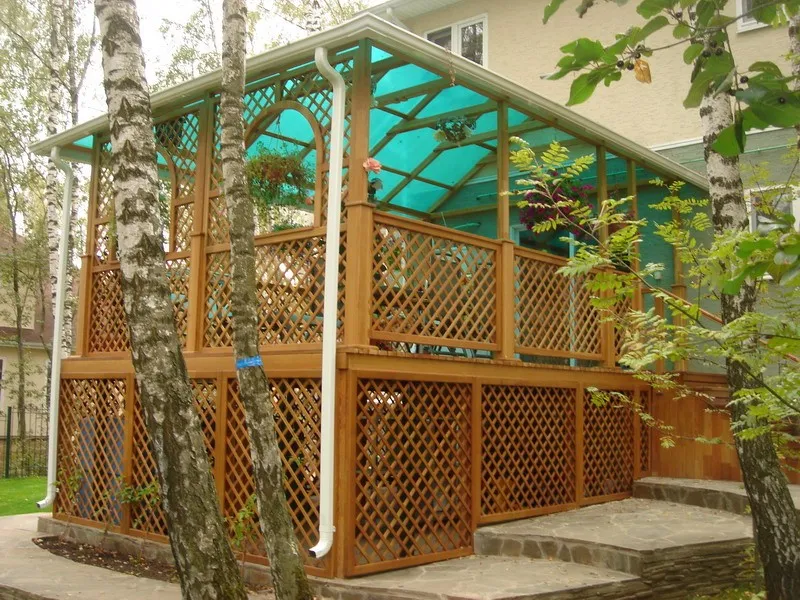

Крытая двухэтажная беседка

Двухэтажные беседки – это редкость, а не обычное явление. И тем не менее, в некоторых случаях такая постройка может оказаться весьма ценной. Обычно второй этаж используется в качестве террасы, где можно наслаждаться солнцем в уединении.

Крытая двухэтажная беседка

Кроме того, беседкой в двух уровнях можно пользоваться круглогодично: один этаж сделать открытым – для отдыха в жару, а на другом уровне обустроить закрытый павильон, в котором можно укрыться от непогоды. В ситуациях, когда на приусадебном участке нет лишних метров, беседка двухэтажная вообще может оказаться единственной возможностью комфортно организовать отдых на свежем воздухе.

Содержание статьи

Идеи и их воплощение

Итак, вы решили построить беседку в два этажа своими руками и не знаете, какому варианту отдать предпочтение?

Такая интересная постройка, которую мы видим на заглавной картинке, без сомнения разработана дизайнером и спроектирована вместе с террасой (см. Террасы и беседки: организация отдыха на загородном участке) как единое целое. Она имеет необычную обтекаемую форму и для самостоятельного строительства вряд ли подходит.

  • А вот беседки, имеющие в основании правильные геометрические формы: квадрат, прямоугольник, многогранник – вполне по силам любому человеку, хоть немного знакомому с азами плотницкого дела. Ваша задача: найти подходящий проект, чтобы хотя бы определиться, как ваша постройка должна выглядеть в конечном итоге.

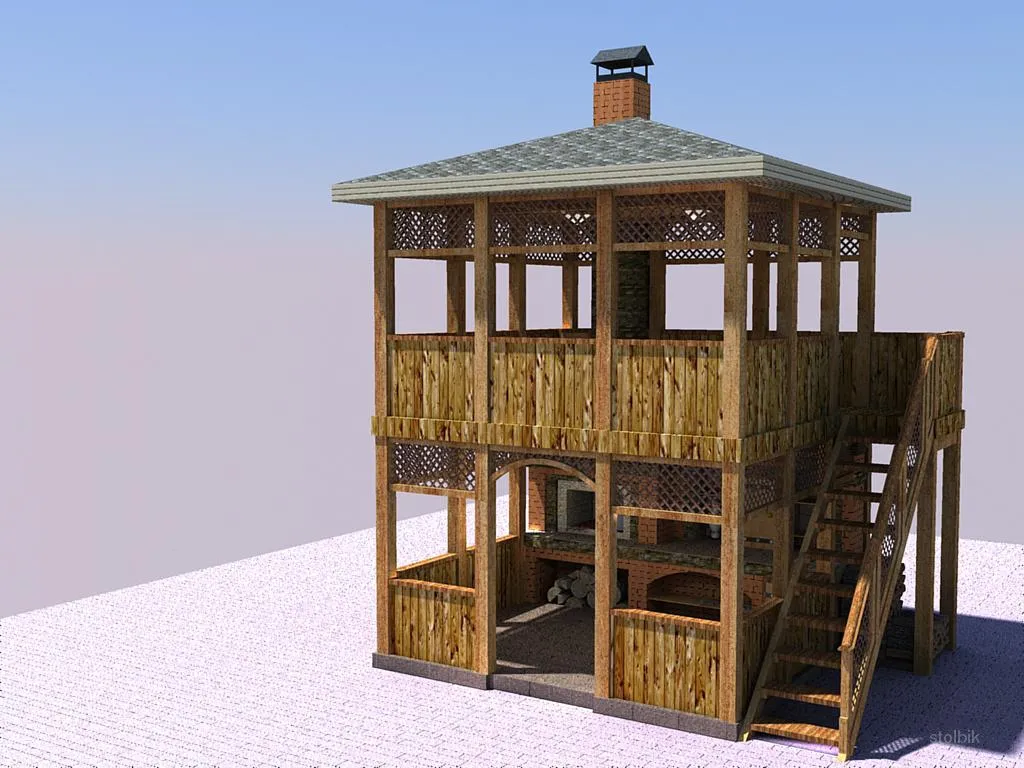

Беседки двухэтажные: проектБеседки двухэтажные: проект
  • К сожалению, готовых чертежей в интернете нет – значит, придётся либо чертить самостоятельно, либо обращаться к специалистам. По габаритам можно вполне ориентироваться на одноэтажную беседку, только лишь увеличив её по высоте. Хотя при желании, увеличить можно ещё и площадь первого этажа.

Со своей стороны, мы постараемся оказать теоретическую помощь в вопросе строительства такой беседки. Практические рекомендации вы сможете получить, посмотрев видео в этой статье.

Из чего строить

Как и любую другую постройку, беседку в два этажа можно соорудить из дерева, металла, кирпича или блоков.

Самый простой вариант – это открытая терраса на втором этаже. При этом отпадает необходимость устанавливать крышу, достаточно лишь позаботиться о том, чтобы междуэтажное перекрытие было герметичным, а пол верхнего этажа влагостойким.

  • Второй по сложности исполнения элемент двухэтажной беседки – это лестница. Но и эту задачу можно упростить, сделав её не внутри, а снаружи. То есть подниматься на второй этаж можно прямо с улицы. В остальном строительство беседки в два яруса не будет слишком отличаться от традиционного.

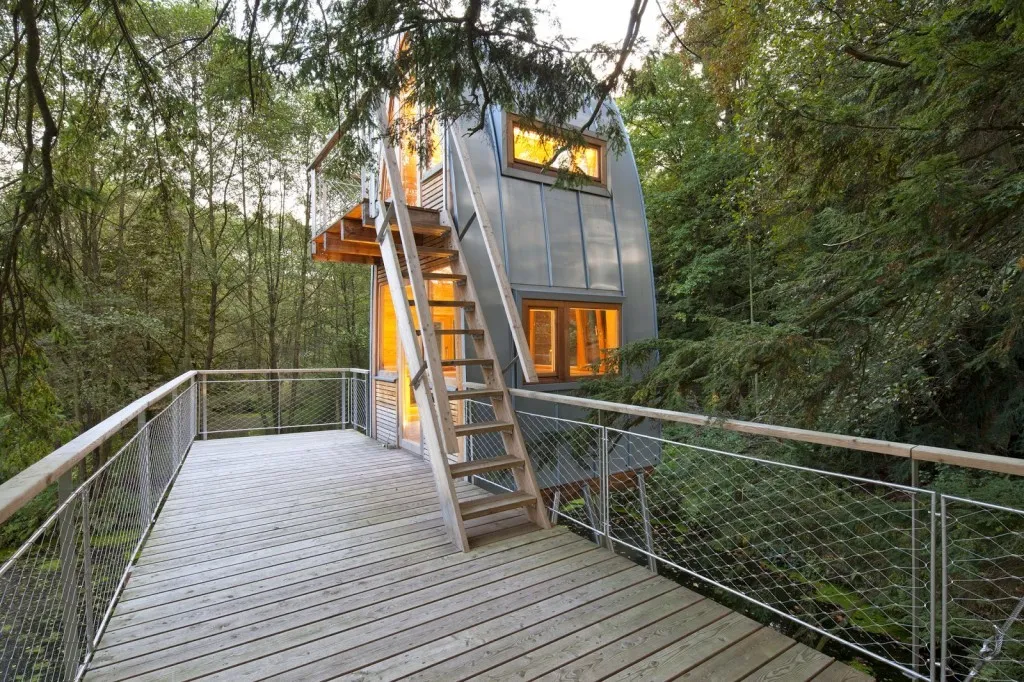

Просторная беседка в два этажаПросторная беседка в два этажа
  • Проще и дешевле для строительства использовать брус. Во всяком случае, это не металл, который нужно варить, и не тяжёлая кирпичная кладка, под которую нужен солидный фундамент (см. Фундамент своими руками для беседки: выбираем правильно и делаем). Так что, мы возьмём за основу деревянную каркасную беседку, похожую на ту, что мы видим на фото сверху. Что для этого понадобится?

Набор материалов будет примерно таким:

Этап строительства Основные материалы
Для фундамента При условии нормальной геологической обстановки на участке под каркасную беседку достаточно столбчатого фундамента. Для этого можно использовать: глиняный кирпич, блоки из лёгкого бетона либо сделать столбы монолитными, залив их с помощью опалубки прямо в грунте.
Вертикальные стойки и обвязка Для монтажа несущих стоек лучше использовать клееный брус сечением   150*150 мм. Обвязку нижнего периметра и межэтажной части лучше выполнить пиломатериалом такого же сечения и можно использовать более дешёвый строганый брус. Для обвязки беседки по верхнему поясу можно взять брус меньшего сечения: 100*150 мм.
Балочное перекрытие Балки перекрытия монтируются из такого же материала, что и верхняя обвязка: 100*150 мм.
Стропила и прочие элементы крыши Размеры элементов стропильной системы (см. Стропила для беседки: устанавливаем по правилам) зависят от конструкции крыши. Если это обычные стропила, то берут доску 50*150 мм, в конструкции вальмовой крыши есть ещё и накосные стропила, которые должны быть вдвое толще. В качестве кровельного материала идеально подходит металлочерепица или ондулин.
Заполнение ограждений Как минимум один этаж (второй) в такой беседке должен быть ограждён. Для установки парапетов отлично подойдут бруски 100*75 мм. Если захотите сделать декоративные решётки (шпалеры), понадобятся рейки 20*40 мм.

Фундаментная часть

Если лёгкую одноэтажную беседку можно собрать на ровной площадке (см. Площадка под беседку: как организовать правильно) и никак не крепить к основанию, то строение в два этажа, в любом случае, нужно устанавливать на фундамент. Для каркасной беседки, основными несущими конструкциями которой являются вертикальные стойки, точечный фундамент просто идеальный вариант – и трудоёмкость невысокая, и цена вполне приемлемая.

Итак:

  • Как правило, фундаментные опоры имеют сечение 40*40 см или близко к этому. Если это кирпичные столбы, то их сечение складывается из длины и ширины кирпича: 25+12 см = 37 см (полтора кирпича). Когда для этой цели используют шлакоблоки или керамзитобетонные блоки, то в длину укладывают один блок с типовым размером 390*188*190 мм. На приведённом ниже примере мы видим именно такой вариант. И кирпич, и блоки для фундамента лучше использовать полнотелые.

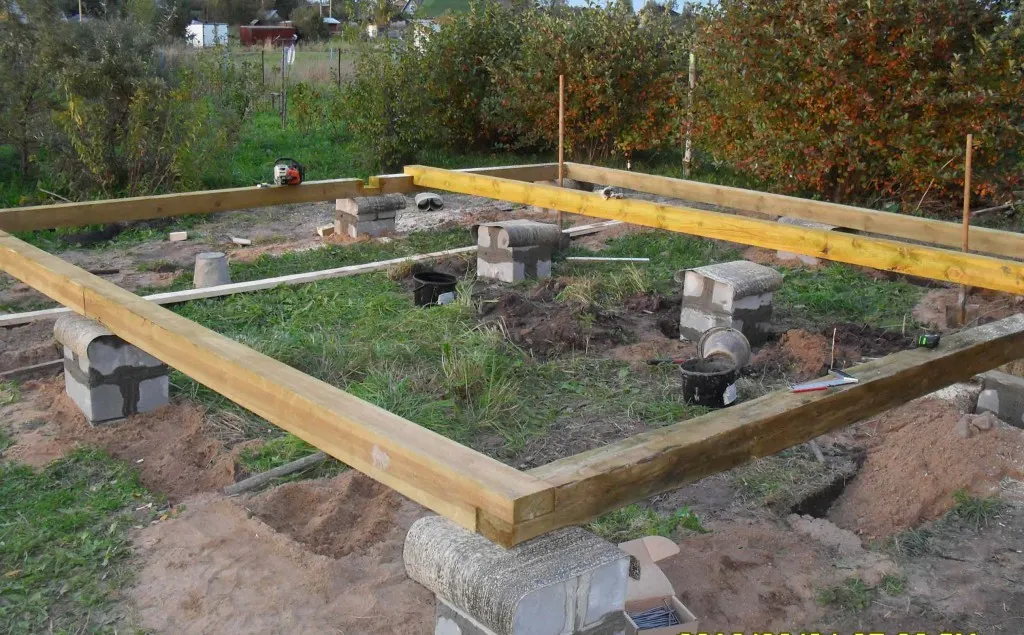

Основание беседки: нижняя обвязка на столбчатом фундаментеОснование беседки: нижняя обвязка на столбчатом фундаменте

Монолитные столбы

Можно сделать и монолитные фундаментные столбы – это выйдет чуть дороже, но конструкция будет более прочной, так как нет опасности вымывания из швов кладочного раствора. Заливку можно произвести прямо в грунте, выведя опоры на поверхность, но не более, чем на 20 см. Если нужно поднять строение выше, то придётся больше заглубить фундамент и использовать опалубку по всей высоте.

Обратите внимание! Когда цокольная часть фундамента столь незначительна, опалубку можно ставить только в наземной части, сбив её из обрезной доски соответствующего сечения. Заливать столб прямо в грунте можно, только если у ямки правильная геометрия, а стенки строго вертикальные.

  • Сам процесс выглядит так: под столб копается выемка размером 40*40 см, глубиной до 30 см. Её дно примерно на 10-15 см выравнивают утрамбованным песком, а на земле по периметру устанавливают короб опалубки. Затем углубление вместе с опалубкой застилают полиэтиленом – он не даст влаге из бетона уходить в грунт и в дальнейшем послужит преградой для грунтовой влаги.

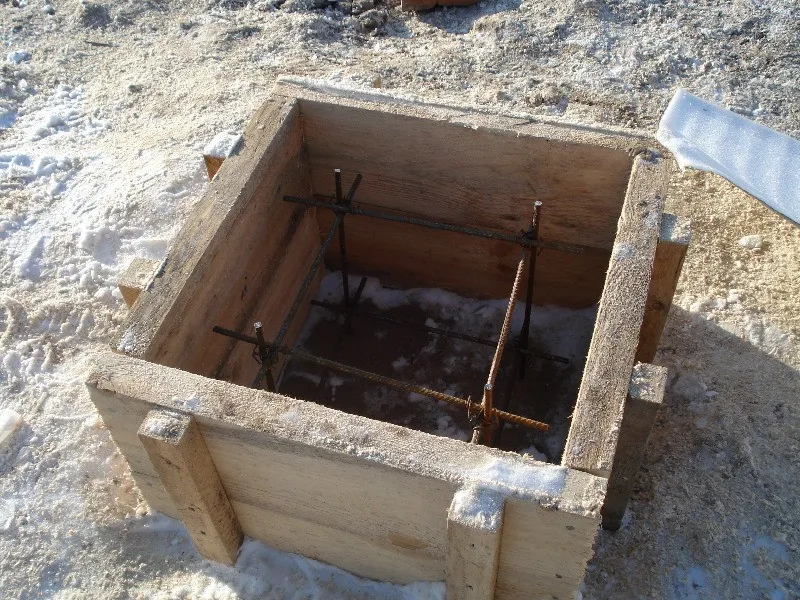

Опалубка с арматурой для монолитного фундаментного столбаОпалубка с арматурой для монолитного фундаментного столба
  • Следующий этап – армирование столба. В него опускают заранее сваренный или связанный каркас из арматуры d=8 мм. Опалубка под все опоры выставляется одновременно, по уровню выверяется и отмечается отметка верха фундамента, до которой будет осуществляться заливка бетона.

Единственное неудобство данного способа состоит в том, что приходится ждать, пока бетон наберёт определённую прочность. Так как больших нагрузок при строительстве деревянной каркасной беседки не предвидется, и если строительство ведётся в тёплое время года, то через 10-15 дней уже можно продолжать работы. Опалубка обычно снимается на шестой-седьмой день после заливки.

Установка каркаса беседки

И вот, фундаментные столбы готовы, остаётся только наклеить на их горизонтальную поверхность квадратики рубероида и заняться установкой каркаса. Так как беседка будет иметь два этажа и может опрокинуться от сильного ветра, нужно обязательно продумать, как её несущие конструкции будут крепиться к фундаменту.

Хотя в каркасных беседках нередко нижняя обвязка и вовсе отсутствует. Если же на первом этаже будет полноценный пол, она всё-таки нужна, так как для каркаса настила требуется опора.

Узлы крепления горизонтальных и вертикальных брусьев

Когда сооружается монолитный фундамент, можно предусмотреть закладные детали в виде стакана или вилки, предназначенные для крепления деревянных колонн. О технологии выполнения таких узлов мы подробно рассказывали в наших статьях.

Этот вариант хорош, когда беседка монтируется без нижней обвязки. Если же она есть, то проще сделать так.

Итак:

  • Даже в столбах, возведённых из кирпича, можно замонолитить обычный арматурный стержень и установить сначала горизонтальный брус, а уже к нему крепить стойки. Для этого в торцах брусьев делают выборку «вполдерева», которая позволит положить их друг на друга, и вытачивают в них отверстие, соответствующее по диаметру выпуску арматуры или анкерному болту. Узел такого соединения вы можете видеть на фото.

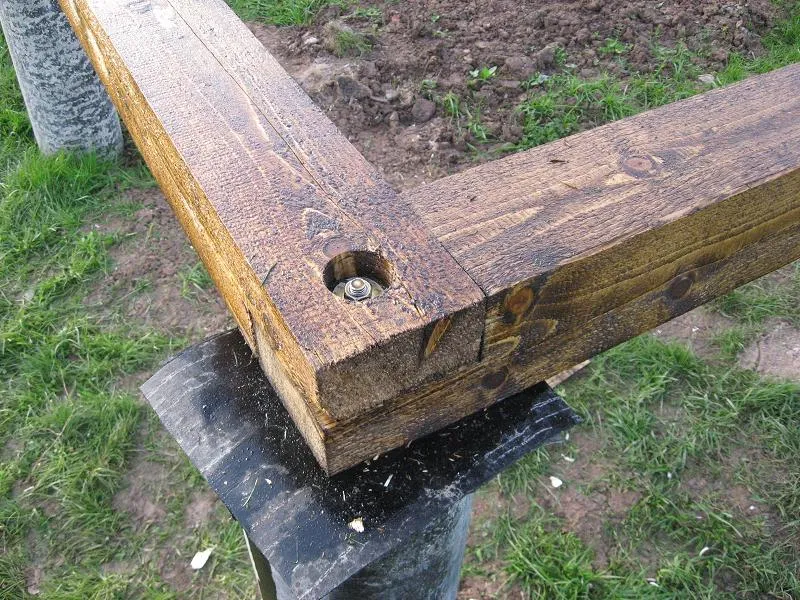

Узел крепления горизонтального бруса к фундаментуУзел крепления горизонтального бруса к фундаменту
  • Далее устанавливают стойку. Если в фундаменте замоноличен стержень, то длину его рассчитывают так, чтобы, пройдя сквозь горизонтальный брус, оставался свободный конец. Тогда в торце вертикального бруса тоже сверлят отверстие и насаживают его на стержень. Остаётся только выполнить дополнительное крепление.
  • Чаще всего для этой цели используют стальные уголки или скобы, подкосы, деревянные нагели. При монтаже вертикальных элементов каркаса необходимо постоянно контролировать их положение. Для одноэтажной беседки было бы достаточно и по одной колонне, но в нашем случае для большей надёжности в углах постройки лучше установить по две или даже три стойки.

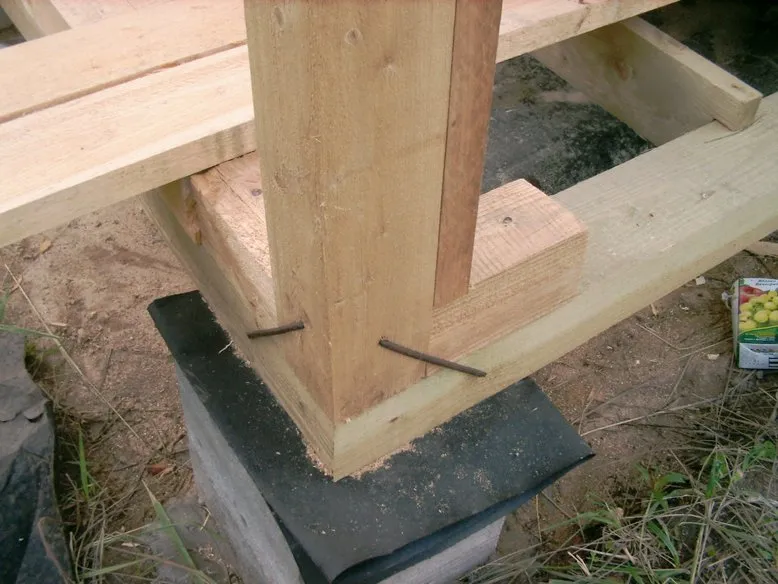

Крепление стойки к нижней обвязкеКрепление стойки к нижней обвязке
  • Это необходимо для обеспечения устойчивости строения, имеющего два этажа. Шаг между стойками зависит от конструкции и размеров строения. Там, где стены ничем не заполняются, пролёты могут составлять и 2,5м, если же их планируется полностью обшить и утеплить, расстояния должны быть соразмерны габаритам применяемых материалов.
  • По поводу высоты стоек: тут может быть два варианта. Первый, это когда ставят цельные колонны, — по всей высоте постройки. Для самостоятельного строительства это сложный вариант, так как в стойках необходимо делать пазы под брус поперечной обвязки — на картинке снизу это хорошо видно. Но, по такой технологии строят только жилые дома, да и то не всегда.
Основание второго этажа беседкиОснование второго этажа беседки

Обратите внимание! Чаще всего, вертикальные конструкции второго этажа как бы наращивают на стойки первого уровня. При этом высота стойки первого этажа должна включать в себя: высоту помещения от чистового пола до потолка + высота пола + толщина облицовки потолка.

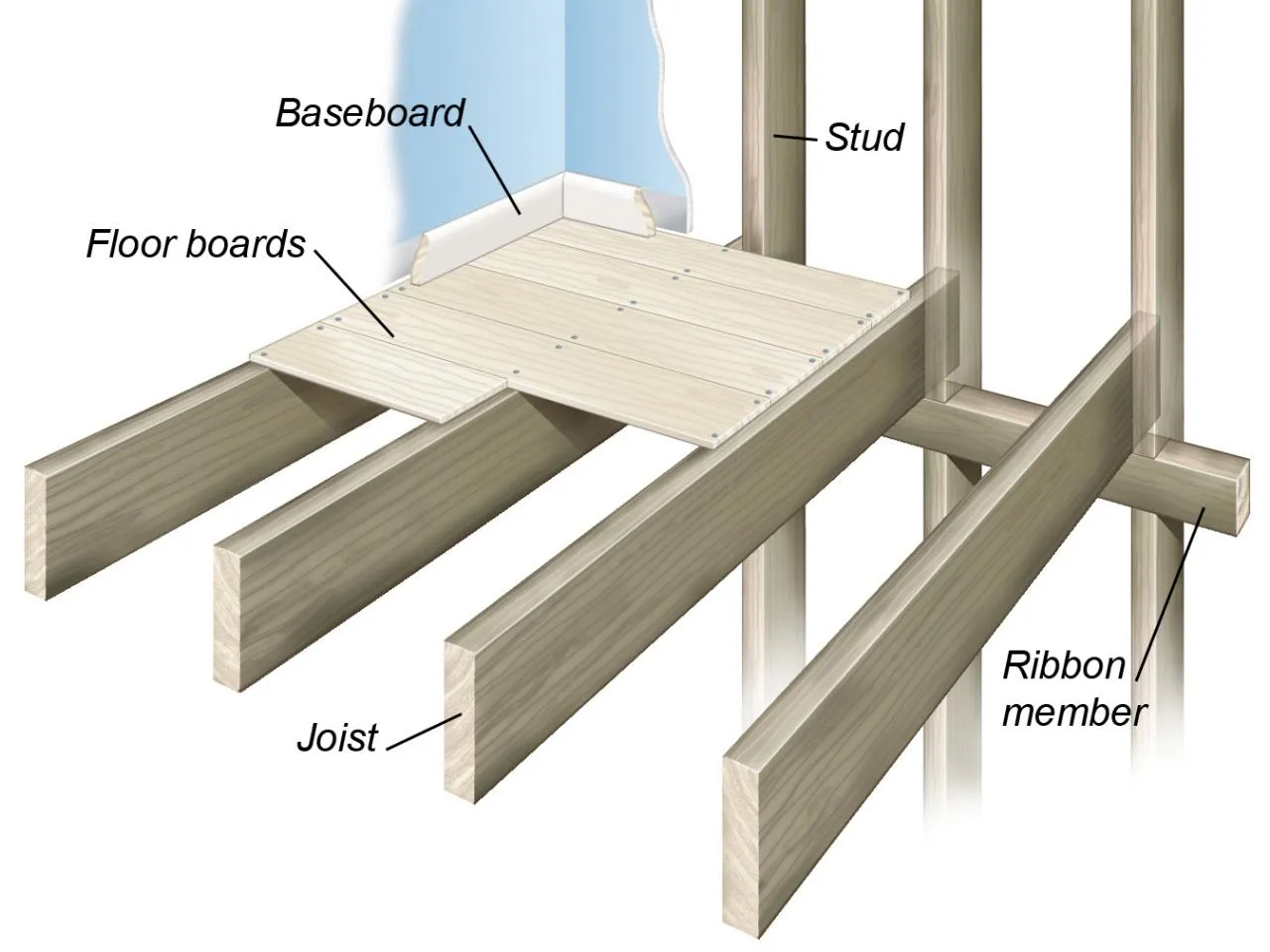

  • Как только стойки первого этажа выставлены и закреплены, наступает черёд монтажа междуэтажных балок перекрытия — опирают их на поперечную обвязку. Для этого в соединяемых элементах выбирают пазы и дополнительно закрепляют их механическим способом.

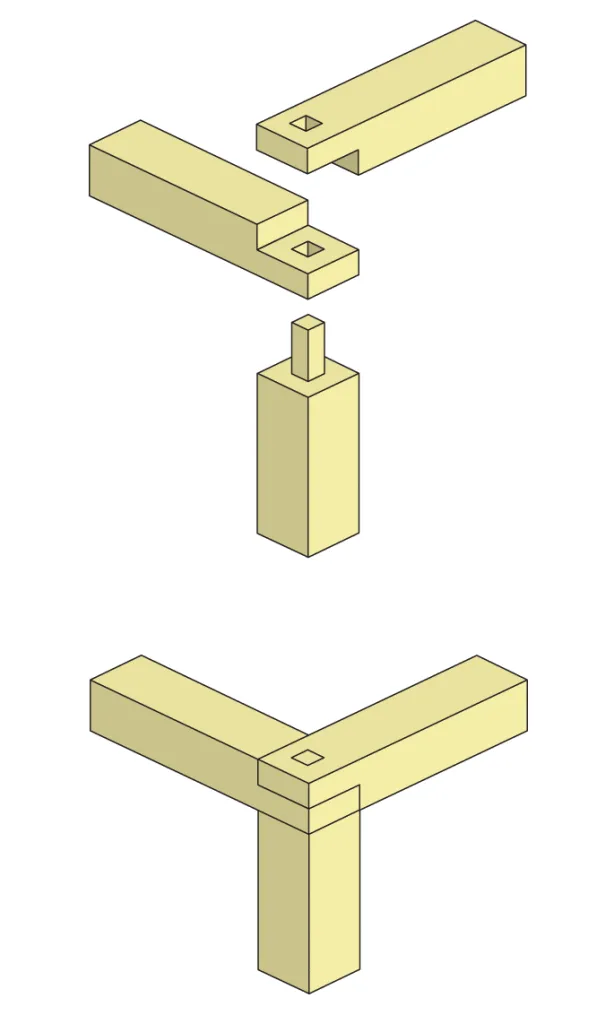

Один из вариантов крепления бруса верхней обвязки к стойкеОдин из вариантов крепления бруса верхней обвязки к стойке
  • Вообще, у каждого плотника есть свои секреты, и вариантов, позволяющих выполнить надёжное соединение, достаточно много. Это различные способы вырубки и устройства потайных шипов, препятствующие сдвигу горизонтальных балок после того, как они начнут воспринимать нагрузки от монтируемых поверх них стоек.

Инструкция профессиональных плотников, выкладывающих учебные ролики в интернет, для простого любителя просто бесценна. В них очень доступно и наглядно рассказывается о различных методах работы с пиломатериалом.

Для удобства работы с деревом и выборки различных пазов хорошо иметь ручной фрезер. С его помощью на брусьях, которые остаются на виду, можно выполнить ещё и красивый рельеф – и ваша беседка будет смотреться совсем по-другому.

Заключение

После того, как уложены лаги междуэтажного перекрытия и выставлены стойки второго этажа, снова требуется выполнить обвязку по периметру. Балки укладываются и крепятся аналогично междуэтажной обвязке, и служат одновременно опорой для стропил.

По поводу монтажа стропильной системы общих рекомендаций дать невозможно, так как всё зависит от конфигурации и размера беседки. На нашем сайте есть отдельный материал, посвящённый этой теме, и вы сможете почерпнуть необходимую информацию по всем видам крыш.

Как расположить баню и беседку на участке?


Расположение бани и беседки на участке зависит от многих факторов, включая размер участка, ландшафт, направление ветра и личные предпочтения. Вот несколько рекомендаций, которые могут помочь вам выбрать правильное место для бани и беседки:

  1. Определите функциональность каждого здания. Баня предназначена для купания и отдыха, поэтому ее следует разместить вблизи источника воды. Беседка, с другой стороны, является местом отдыха и общения, и может быть размещена в углу участка, где меньше шума и движения.

  2. Учтите направление ветра. Разместите беседку и баню таким образом, чтобы они защищались от сильных ветров, а также чтобы на ветреную сторону дома попадало меньше снега и дождя.

  3. Разместите беседку и баню на достаточном расстоянии друг от друга. Обычно рекомендуется размещать их на расстоянии не менее 5 метров друг от друга, чтобы обеспечить достаточное пространство для каждого здания.

  4. Учитывайте ландшафт. Размещайте беседку и баню таким образом, чтобы они гармонично вписывались в ландшафт и не вызывали нарушений в экологии. Выбирайте места, где есть небольшой уклон, чтобы у вас была возможность сделать хороший сток воды.

  5. Определите уровень освещения и приватности. Подумайте, какое освещение вам нужно в беседке и бане, и разместите их в месте, где достаточно естественного света. Кроме того, учитывайте уровень приватности, чтобы не было посторонних глаз.

  6. Планируйте удобный доступ. Разместите беседку и баню таким образом, чтобы к ним был легкий доступ из дома и чтобы к ним была удобная дорога.

При выборе места для беседки и бани, обязательно учитывайте все факторы и ориентируйтесь на свои личные предпочтения и потребности.
