На даче барбекю печь — необходимый предмет, позволяющий быстро и комфортно приготовить разнообразные вкусные блюды для вечеринок с друзьями. Такую печь можно самостоятельно соорудить из кирпичей. Это универсальное, безопасное и красивое дополнение для дачного участка. Самостоятельное изготовление печи барбекю из кирпичей не является сложным процессом, важно иметь необходимые материалы и следовать технологии.

Печь барбекю из кирпича своими руками

Содержание:

Печь барбекю из кирпича своими руками - подробная методика создания!

Этапы выполнения работ

Чтобы построить надежную и красивую печь барбекю из кирпича своими руками, необходимо четко следовать технологии на каждом этапе выполнения работ. Особенно важно соблюдать все рекомендации, если ваш опыт в кирпичной кладке невелик – это поможет в дальнейшем избежать переделок.

  1. Выполнение чертежа и уточнение необходимого количества материалов. По чертежу определяют точные размеры всех конструктивных элементов, при этом количество отходов может значительно уменьшится.
  2. Выполнение опалубки и заливка фундамента. Фундамент для печи барбекю должен быть достаточно прочным, чтобы выдержать ее вес. Целесообразность заглубления фундамента ниже глубины промерзания, особенно на сильнопучинистых грунтах, сомнительна – достаточно выполнить плитный армированный фундамент толщиной не менее 30 см. На пучинистых и влажных грунтах фундамент кладут на песчано-гравийную подушку с гидроизоляцией – это поможет избежать деформации печки и ее фундамента в морозы.
  3. Кладка печи. Ее выполняют после полного застывания фундамента, то есть через 3-4 недели после заливки. Кладут кирпич на цементно-песчаный раствор средней густоты с расшивкой швов – так печь будет выглядеть значительно наряднее без облицовки. Не обязательно использовать жаростойкий кирпич для всей печи, можно выложить из него только стенки жаровни.

Установка поддона для угла, решетки, столешницы и полок. Отделка пола под печью плиткой и укладка кровельного железа на трубу.

Выполнение чертежа и расчет материалов

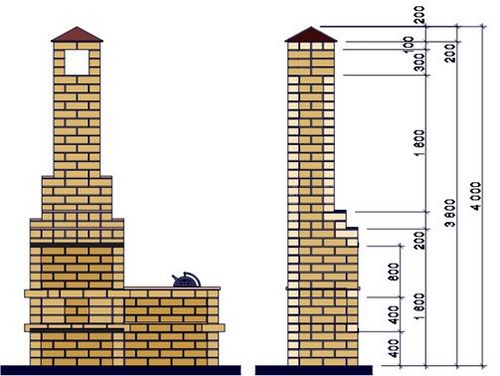

Чертеж печи барбекю из кирпича приведен на рисунке. Предлагаемая печь выполнена на основании из бетона, имеет два отсека – жаровню и рабочий разделочный стол. В стол при желании можно врезать мойку. Жаровня заканчивается сводом и трубой, что помогает избежать задымления за счет создаваемой тяги.

Печь барбекю из кирпича своими руками - подробная методика создания!

Чертеж печи

Последующая технология кладки рассчитана именно на такую печь, но вы при желании можете внести коррективы в чертеж и несколько изменить ее размеры. При этом необходимо отталкиваться от стандартных размеров кирпича 25х12х6 см.

Для приведенной на рисунке печки понадобятся:

  • Кирпич – примерно 350 штук;
  • Цемент и песок для приготовления раствора;
  • Бетон М200 для заливки фундамента – примерно 0,7 куба;
  • Арматура для фундамента: пруток рифленый D12 – примерно 25 метров;
  • Уголок 45 мм – два отрезка по 1030 мм;
  • Лист железа для выполнения поддона для угля толщиной от 4 мм;
  • Решетка для гриля;
  • Столешница из МДФ;
  • Влагостойкая фанера для выполнения полки;
  • Керамогранит или половая плитка для отделки фундамента;
  • Клей для плитки или керамогранита;

Профнастил или кровельное железо для трубы.

Заливка фундамента

Печь барбекю из кирпича своими руками - подробная методика создания!

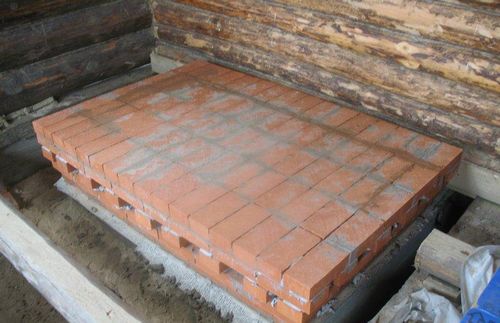

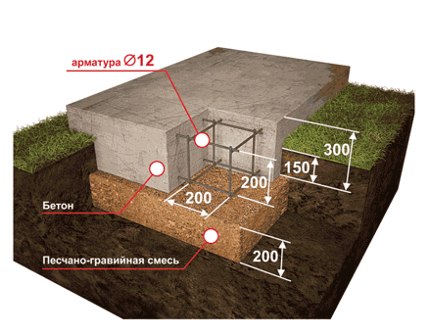

Фундамент под печь

  1. К заливке фундамента нужно приступать только после подготовки участка. Первым делом снимают плодородный слой грунта и размечают габаритные размеры фундамента – для удобства они должны быть с каждой стороны на 10 см больше, чем габариты печки. Если вокруг печки будет устроена беседка с деревянным полом, то с фронтальной стороны в целях пожарной безопасности лучше выполнить площадку шириной около 60 см.
  2. Разметку выполняют с помощью рулетки и угольника. По углам будущего фундамента вбивают колышки и натягивают между ними бечевку. Для проверки правильности разметки и перпендикулярности углов проверяют равенство диагоналей. По разметке выполняют траншею глубиной 0,3 метра.
  3. Для устройства гидроизолирующей подушки дно траншеи засыпают слоем щебня, а потом слоем крупнозернистого песка. Толщина каждого слоя – 10-15 см. Подушку послойно проливают водой и тщательно уплотняют.
  4. Выполняют опалубку выше уровня грунта из струганой доски, скрепленной с помощью саморезов. Высота опалубки – 10 см над уровнем грунта. На сыпучих грунтах опалубку нужно делать на всю глубину траншеи.
  5. Выполняют армирование.Пруток D12 нарезают на отрезки равные длине и ширине опалубки и укладывают в виде решетки с шагом 20 см. В местах пересечения пруток связывают мягкой проволокой с помощью крючка для арматуры. Необходимо выполнить два ряда арматуры, один уложить на дне опалубки, второй поднять до уровня на 5 см ниже ее верха.
  6. Закупают готовый бетон марки М200 или готовят бетон самостоятельно в соответствии с расчетом. Заливают фундамент и пробивают бетон, используя глубинный вибратор. Выравнивают поверхность бетона правилом.

Застывание бетона длится несколько недель. Необходимо следить, чтобы не происходило пересыхания его верхнего слоя, для чего фундамент накрывают пленкой. Опалубку можно снять уже через неделю.

Кладка печи

  1. К кладке приступают после застывания бетона и снятия опалубки. До начала кладки размечают на фундаменте габариты печи. Кладку начинают по разметке в соответствии со схемой, проверяя горизонтальность по уровню во всех направлениях. Для кладки используют цементно-песчаный раствор, смешанный в соотношении 1:3 или 1:4.

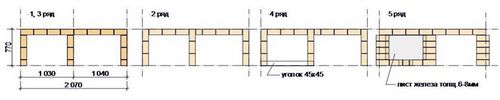

  2. Первые четыре ряда кладут ложковой перевязкой в соответствии со схемой, после укладки четвертого ряда на фронтальную часть печи кладется уголок 45х45 мм – он послужит опорой для пятого ряда. Пятый ряд кладут по боковым стенкам тычковой перевязкой так, чтобы образовались опоры для полки и поддона.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    Укладка первых рядов печи

  3. Шестой, седьмой и восьмой ряд опять кладут ложковой перевязкой, а девятый ряд выполняют аналогично пятому тычковой перевыязкой, образуя опоры для решетки и столешницы.
    Печь барбекю из кирпича своими руками - подробная методика создания!

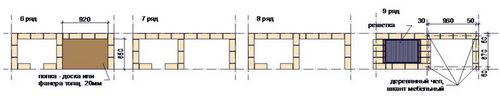

    6,7,8 ряды кладут ложковой перевязкой

  4. Строительство стола на этом завершено, и дальше кладку выполняют только со стороны печи барбекю. Ряды с 10-го по 14-й кладут опять ложковой перевязкой по схеме, после укладки 14-горяда с фронтальной стороны кладут уголок 45х45 мм, который послужит опорой свода печи. Выполняют 15-й ряд.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    Укладка 10-15 рядов

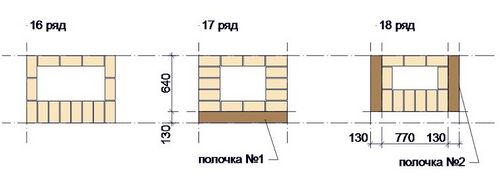

  5. Дальше начинается кладка свода печи, которая постепенно сужается. Выполняют это сужение за счет чередования ложковых и тычковых рядов и смещения кладки к центру. 16-й ряд кладут тычковой перевязкой с фронтальной стороны, а 17-й – с обеих боковых, 18-й – опять с фронтальной, но со смещением ряда. При этом образуется три выступа, которые можно использовать как полочки.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    Укладка печи с 16 по 18 ряд

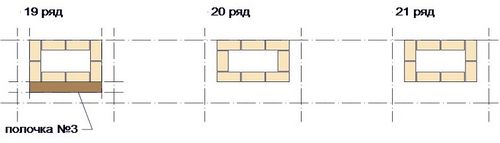

  6. 19-й ряд кладут ложковой кладкой, при этом образуется еще одна полка. 20-й и 21-й ряды кладут ложковой перевязкой по схеме.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    С 19 по 21 ряд кладут рожковой кладкой

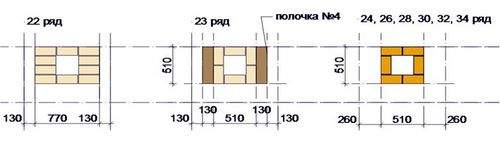

  7. Начиная с 22-го ряда, выполняется кладка трубы. Сужение трубы в 23-м ряду образует еще одну полку, после чего кладка продолжается до нужной высоты без сужения. При этом следует помнить, что высота трубы напрямую влияет на силу тяги, и чем она выше, тем лучше будет удаление дыма.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    Образец кладки трубы для печи

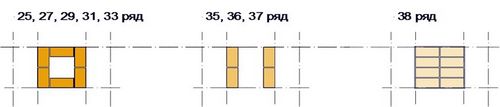

  8. Предпоследний ряд образует дымовые окна, после чего труба закладывается сверху. На этом кладка печи считается оконченной. Высыхание раствора длится около недели, после чего можно приступать к отделочным работам.
    Печь барбекю из кирпича своими руками - подробная методика создания!

    Кладка дымовых окон

Отделочные работы

На этом этапе на печь необходимо установить поддон для углей и решетку, столешницу и полки. Поддон выполняют ил листового железа в виде прямоугольного листа с загнутым вверх передним краем. Высота бортика – не менее 5 см. Решетку можно приобрести готовую, хромированную, или использовать подходящую по размерам решетку из духового шкафа. Полки и столешницы делают из влагостойкой МДФ, закрепляют их в кладке с помощью мебельных шкантов в соответствии с чертежом.

На трубу сверху устанавливают крышу из профилированного кровельного железа, при этом длина скатов должна быть такой, чтобы исключить попадание косого дождя в дымовые окна. Фундамент для придания ему водоотталкивающих свойств сверху можно отделать плиткой, уложив их на плиточный клей.

Печь барбекю из кирпича своими руками - подробная методика создания!

Печь для барбекю готова

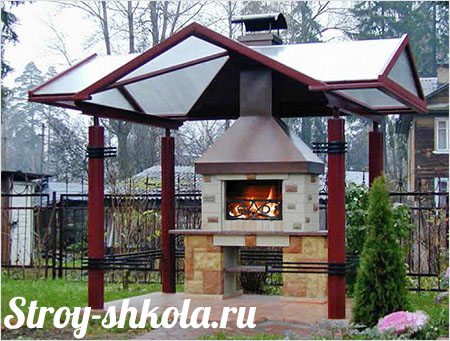

Такая печь барбекю из кирпича, выполненная своими руками, может стать основой беседки для отдыха на свежем воздухе. Функциональность печи можно расширить и превратить ее в коптильню, если сварить из железа коптильную камеру, выполненную по размерам решетки для гриля.
