В отдаленных дачных зонах, отсутствие достаточного количества энергоресурсов является главным вызовом. В этих условиях, доступность сухого дерева может стать проблемой, а подключение к электроэнергии запланировано на далекое будущее. В этом случае, самодельная печь на солярке может стать оптимальным решением.

Ее используют преимущественно в тех помещениях, где применение других типов отопления по тем или иным причинам невозможно. Главное, чтобы эти помещения хорошо вентилировались.

Содержание:

Печь на солярке своими руками

Печь на солярке своими руками

Печь на солярке своими руками

Печь на солярке своими руками

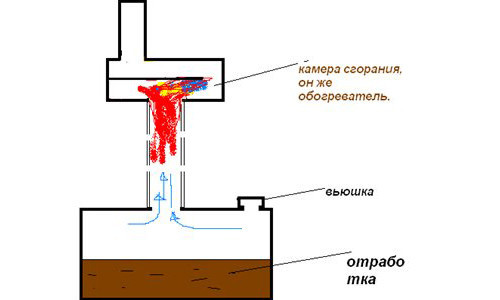

Для изготовления печи на солярке следует в первую очередь ознакомиться с принципом ее работы. Объем топливного бака рассчитан на 2 л горючего. Характерно, что при эксплуатации вопреки бытующему мнению практически ничего не выделяется – выхлопы образуются лишь при розжиге, поэтому его желательно проводить на улице.

Солярка подается из бака самотеком. Там она нагревается и образует газообразную смесь, поднимающуюся по мере нагрева в камеру сгорания.

Важно! Размещение всех деталей в камере должно быть компактным, чтобы горение солярки совершалось максимально равномерно.

В верхней части устанавливается спираль, способная нагреваться до 850ᵒС. Также следует позаботиться о дымоходе для вывода продуктов горения.

Вес наибольшей печи данного типа, сделанной в домашних условиях, составляет 6 кг.

Плюсы и минусы конструкции

Современная печь на солярке – это, прежде всего, безопасный и недорогой в обслуживании прибор, т. к. в камере сгорания все горючие элементы сгорают полностью.

К сильным сторонам такой печи можно отнести:

  • отсутствие вредных газов и испарений при эксплуатации;
  • безопасность – работающая печь может оставаться без присмотра;
  • незначительный расход топлива во время работы (ввиду высокой плотности);
  • эффективность;
  • возможность добавления в солярку биологического топлива (растительного масла, например);
  • легкость транспортировки;
  • возможность использования верхней части для приготовления пищи.

Минусов не так много – стоимость солярки напрямую зависит от мировых цен на сырую нефть.

Если планируется соорудить печь на солярке своими руками, то принцип ее работы будет аналогичен описанному выше. Но сначала коротко о пожаробезопасности.

Техника безопасности при эксплуатации

  1. Нельзя устанавливать самодельную печь в невентилируемых помещениях или же со сквозняками.
  2. Запрещено держать рядом с работающей конструкцией горючие вещества.
  3. Необходимо позаботиться о свободном пространстве вокруг печи (не менее полуметра).
  4. Нельзя работать с легковоспламеняющимися веществами в непосредственной близости от прибора.

Теперь – непосредственно к изготовлению.

Что потребуется в работе

Перед началом монтажа позаботьтесь обо всем необходимом, в частности о:

  • листах стали толщиной 3 мм или металлической двухсот литровой бочке;
  • патрубке;
  • винтах;
  • газовом баллоне;
  • струбцине;
  • медицинской горелке;
  • электродрели;
  • медной трубе;
  • шланге;
  • сварочном аппарате.

Инструкция по изготовлению

В Сети есть немало инструкций, в деталях описывающих процедуру изготовления. Но такая печь бывает самых разных типов, у каждого из них свои преимущества и недостатки, поэтому несведущий человек нередко затрудняется с выбором подходящего варианта. Также при выборе той или иной модели нужно принимать во внимание условия будущей эксплуатации.

Капельная печь

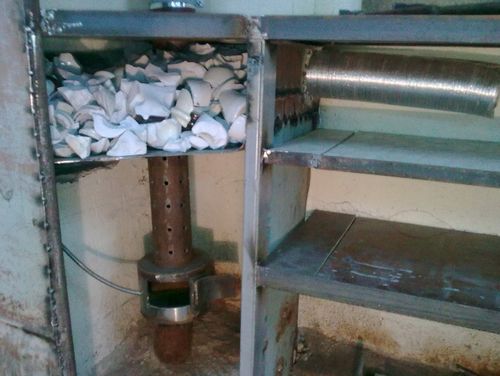

Печь на солярке своими руками

Капельная печь

Самый оптимальный вариант для применения в домашних условиях. Изготовление не требует много времени, а готовая конструкция займет всего несколько квадратных метров пространства (если говорить о самом габаритном варианте). Но в большинстве случаев ее делают переносной, из-за чего она пользуется большой популярностью среди туристов при обогреве палаток.

Технология изготовления капельной конструкции выглядит следующим образом.

Первый этап. Вначале берется медицинская горелка (ее емкость обычно не превышает два литра).

Второй этап. Горелка оснащается резиновым шлангом с подсоединенной к нему медной трубкой соответствующего диаметра, после этого трубку изгибают под углом в 90ᵒС.

Третий этап. Затем шланг следует согнуть пополам.

Четвертый этап. Берется струбцина, оборудованная винтом, и крепится на сгиб.

Важно! Винт требуется для регулировки подачи топлива в горелку.

Если необходима капельная печь большего размера, то для изготовления нужно применять листовой металл. В этом случае конструкция будет состоять из пары вкладывающихся друг в друга частей и размещаться подальше от входной двери. Нужно помнить, что принцип работы подобных конструкций основывается на периодической подаче солярки в топливный бак. Это позволяет сооружать печи самых разных размеров и форм.

Печка из двух резервуаров

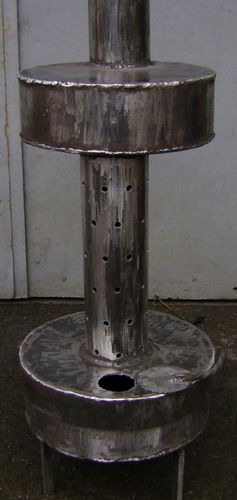

Печь на солярке своими руками

Печка из двух резервуаров

Есть еще один не менее популярный способ изготовления, основывающийся на использовании нескольких резервуаров, сообщающихся между собой перфорированными (то есть, с многочисленными отверстиями) трубами. При этом нижний резервуар служит не только топливным баком, но и топочной камерой. Вместительность такой конструкции внушительна – порядка 12 л. Для изготовления корпуса используются листы стали толщиной от 3 мм до 5 мм, что предотвращает прогорание стенок и, следовательно, увеличивает срок эксплуатации прибора.

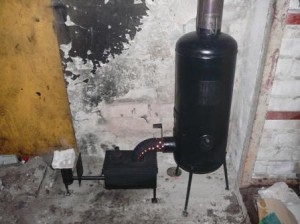

Печь на солярке своими руками

Печка из двух резервуаров

В верхнем резервуаре проделывается отверстие с закрывающейся крышкой. К нижней части корпуса приваривается патрубок, на который устанавливается вытяжная труба. Для изготовления этой трубы необходимо использовать только оцинкованную сталь, поскольку температура этого элемента во время работы может достигать 250ᵒС. Если помещение, в котором устанавливается печка, имеет незначительную площадь, то верхнюю часть конструкции желательно сделать съемной для более удобной чистки.

Печь с безнапорной горелкой

Печь на солярке своими руками

Печь с безнапорной горелкой

Важно! Описанная ниже конструкция должна возводиться на бетонном фундаменте, к которому после сборки крепится металлическими анкерами.

Первый этап. Вся процедура изготовления занимает не более двух-трех дней. Сначала размечаются и вырезаются все элементы для корпуса. Если для этого используется уже готовая стальная бочка, то в нижней ее части следует проделать небольшое отверстие и оборудовать его крышкой. Крышка обязательно должна быть герметичной, чтобы процесс горения был более устойчив.

Печь на солярке своими руками

Печь с безнапорной горелкой

Второй этап. Из заранее приготовленных деталей собирается корпус (см. чертежи). Качество сварочных швов контролируется одним простым способом – с помощью мела и керосина. Он позволит выявить даже микроскопические отверстия. Суть этого способа в следующем: снаружи все стыки покрываются мелом, а изнутри – большим количеством керосина, который, как известно, с легкостью проникает во все трещины. Там, где металл потемнеет, и следует искать дефекты.

Печь на солярке своими руками

Печь с безнапорной горелкой

Печь на солярке своими руками

Печь с безнапорной горелкой

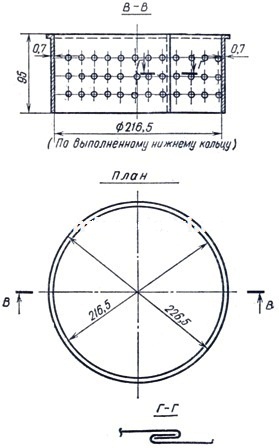

Третий этап. Затем нужно приступить к изготовлению безнапорной горелки. Горелка должна состоять из двух элементов, надетых друг на друга, и иметь диаметр 21,6 см. Верхняя часть конструкции оборудуется металлической крышкой с вырезом, проделанным по центру. Боковые стенки покрываются пятью рядами отверстий. Возле днища врезается вытяжной патрубок и узел для подачи необходимого для сгорания топлива кислорода.

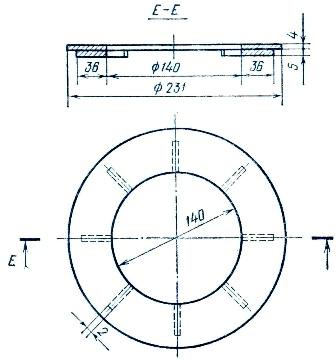

Узел представляет собой небольшую перфорированную трубку, закрытую сверху стальной пластиной. Узел крепится в нижней части конструкции вокруг выреза.

Все операции, которые следует выполнить при изготовлении, не требуют опыта обработки металла или специфических знаний.

Как работает безнапорная горелка

Солярка попадает в топочную камеру через трубопровод. Регулировка подачи топлива производится посредством запорной арматуры. Для розжига топлива используется отверстие, которое проделывалось для подачи воздуха. По достижении температуры, при которой стабилизируется горение топлива, появляется устойчивая тяга. Воздух смешивается с парами солярки под узлом, где, собственно, и происходит горение.

Ввиду резкого запаха солярки печь желательно устанавливать в нежилом помещении – к примеру, в гараже. Монтаж прибора следует проводить только в соответствии с описанными выше нормами пожаробезопасности. Согласно отзывам многочисленных владельцев подобных печей на солярке, средний расход составляет примерно 200-400 миллилитров в час.

Правильная эксплуатация печей

Печь на солярке своими руками

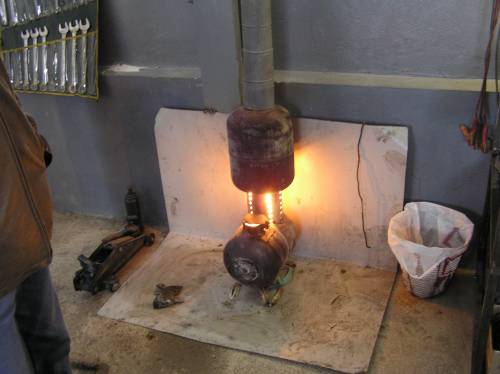

Чудо печь на солярке

  1. Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.
  2. Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.
  3. В печь на солярке можно заливать также отработку (использованное машинное масло). Это еще больше сократит расходы на отопление, т. к. это топливо практически ничего не стоит. Тем не менее, желательно все же использовать чистую солярку, чтобы предотвратить быстрое засорение труб.
  4. Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.
    Печь на солярке своими руками

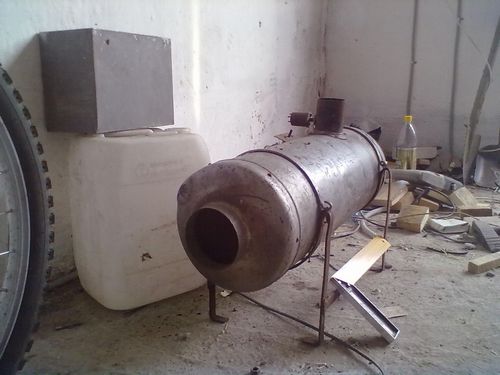

    Печ на солярке

Самодельная печь может получиться вовсе не похожей на заводские модели, что объясняется очень просто: самостоятельно рассчитать все необходимые для этого параметры невозможно, поэтому порой проще модернизировать заводской вариант капельницей – механизмом, как уже говорилось, для периодического добавления топлива.

Видео – Печь на солярке
