Если вы планируете перенести газовый котел или колонку в своей квартире, вам важно знать, что несанкционированный самостоятельный ремонт может привести к серьезным штрафам и даже к отключению поставки газа. Такие работы должны быть выполнены только лицензированными организациями.

Содержание:

Перенос газового котла в квартире своими руками
Перенос газового котла в квартире своими руками

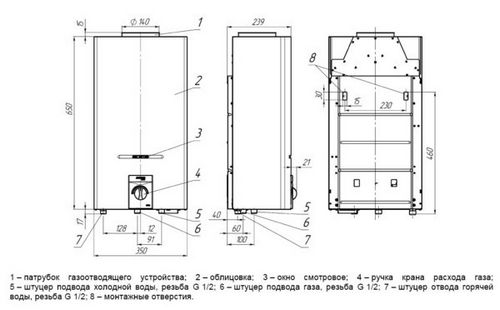

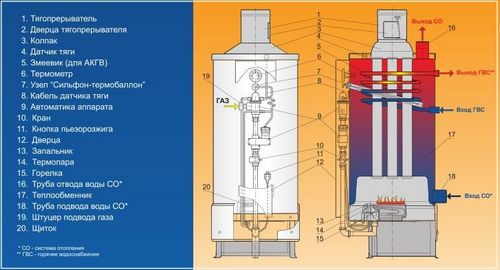

Схема газового водонагревателя.

Если же вы все-таки решили перенести газовый котел в квартире своими руками, не поленитесь ознакомиться с нормами монтажа газового оборудования. Его регламент зафиксирован в следующих документах:

  • «Правила безопасности систем газораспределения и газопотребления»;
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • ОСТ 153-39.3-051-2003 «Техническая эксплуатация газораспределительных систем. Основные положения. Газораспределительные сети и газовое оборудование зданий. Резервуарные и баллонные установки».

Никаких особенных технических сложностей перенос котла не требует, но человек, его устанавливающий, несет ответственность за безопасность дальнейшей эксплуатации газового оборудования.

Выбор места для установки газового котла

Перенос газового котла в квартире своими руками

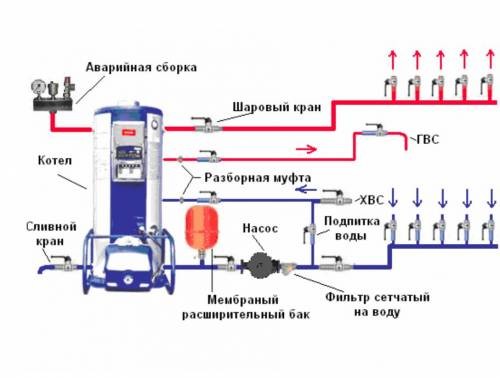

Схема аварийной обвязки котлов.

К выбору места для монтажа газового оборудования в квартире нужно подходить очень тщательно, учитывая множество нюансов, от которых может зависеть в дальнейшем безопасность вас и ваших близких.

  • площадь помещения, в котором будет располагаться котел, должна быть не менее 4 м2, а высота потолков — не ниже 2,5 м;
  • дверной проем, ведущий в помещение, обязан быть не уже 0,8 м;
  • помещение под газовый котел должно иметь вентиляционное отверстие, которое располагается под потолком. Также должна быть предусмотрена естественная вентиляция (открывающиеся окна с форточками для проветривания);
  • обязательно наличие дымохода;
  • настенный газовый котел должен быть отделен от стены прослойкой из негорючего, теплозащитного материала (особенно если стены в доме деревянные);
  • напольный котел должен иметь бетонное основание или подложку в виде металлического листа, выступающую за край оборудования не меньше чем на 0,3 м;
  • электрооборудование (включая бытовые электроприборы), так же как и прочее газовое оборудование, должно находиться не менее чем в 0,3 м от котла;
  • нельзя устанавливать котел в угол помещения: он должен иметь открытый подход с трех сторон. Между газовым котлом и стеной здания расстояние должно быть не менее 0,6 м.

Не менее строгие требования и к оборудованию дымохода, которые также обязательны к соблюдению. Даже если вы не собираетесь устанавливать новое оборудование, а планируете только перенос того, что у вас уже имеется в наличии, не помешает проверить, подходит ли оно по нормативам и исправить возможные ошибки:

  • дымоход обязательно должен соответствовать типу самого котла. Особенно это касается сечения выводной трубы при установке котлов с открытой камерой сгорания. Например, при мощности котла в 30 кВт сечение дымохода должно быть не менее 140 мм. Перед установкой оборудования необходимо внимательно ознакомиться с инструкцией к имеющемуся у вас котлу;
  • труба дымохода не должна изгибаться более чем в 3 местах;
  • соединяющая труба между котлом и основным дымоходом не должна превышать в длину 0,25 м;
  • наличие закрывающегося отверстия для чистки дымохода обязательно.

Вернуться к оглавлению

Демонтаж газового котла

Перенос газового котла в квартире своими руками

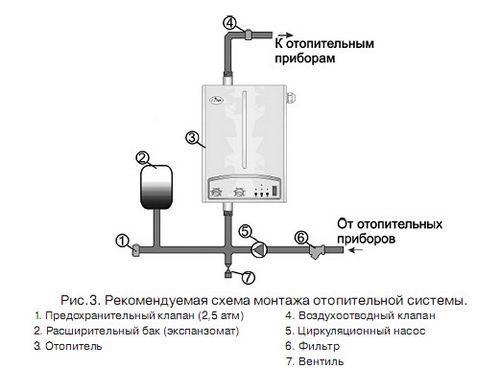

Схема монтажа отопительной системы.

Необходимые инструменты:

  • разводные сантехнические и газовые ключи;
  • отвертки;
  • плоскогубцы;
  • ёмкости для слива воды (необходимы для промывки системы отопления).

Необходимые материалы:

  • техническая ветошь (для удаления грязи);
  • гибкая сантехническая подводка (необходима для промывки системы отопления).

Прежде чем начать перенос оборудования и демонтажные работы, необходимо прекратить подачу газа в квартиру или дом, перекрыв соответствующий вентиль!

Перенос газового котла в квартире своими руками

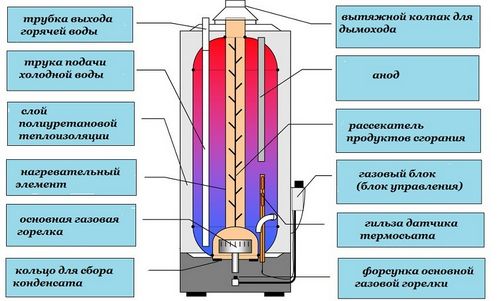

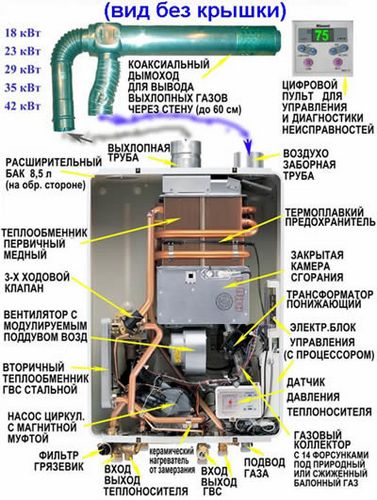

Схема системы устройства газового котла.

Перед демонтажем газового котла необходимо промыть всю систему отопления. Это делается для того, чтобы грязь, накопленная в системе, не забила теплообменник вновь установленного оборудования, а также для сохранения целостности насоса подкачки и переключающего клапана.

Для того чтобы провести промывку, к подпиточному клапану подключается вода (с помощью гибкого шланга) и заполняется вся система отопления. Затем, через кран слива, вода удаляется в водосток или в подготовленную тару.

В первую очередь, прежде чем осуществить перенос оборудования, котел отключают от трубы подачи газа. Затем оборудование отсоединяют от систем подачи холодной воды, отопления и вентиляции. И только потом снимается сам котел.

При демонтаже газового оборудования, особенно старого, избегайте использования газосварочного оборудования, например, для срезания «присохшей» запорной арматуры: это может быть опасно.

Вернуться к оглавлению

Установка трубы дымохода

Перенос газового котла в квартире своими руками

Химическая чистка газового котла.

Необходимые инструменты:

  • карандаш для разметки;
  • перфоратор;
  • шпатель для заделывания отверстий;
  • столярный нож.

Необходимые материалы:

  • монтажная пена или цементный раствор;
  • деревянные клинья для креплений.

Как правило, в современных квартирах и домах применяются котлы с закрытой камерой сгорания, которые адаптированы к работе с коаксиальными дымоходами, обеспечивающими сразу две функции: отведение продуктов сгорания от оборудования и обеспечивание притока воздуха для процесса горения. Такие дымоходы, располагающиеся на задней или верхней панели оборудования, выводятся из помещения через стену. Если у вас более старая модель котла, рекомендуется заменить ее на современную: она гораздо безопаснее и продуктивнее. Если имеющийся котел вас полностью устраивает, можно осуществлять перенос.

Перед установкой самого оборудование на новое место необходимо установить дымоход. Для этого по разметке (лекала для нее обычно идут в комплектации с современными газовыми котлами) во внешней стене помещения проделывают отверстие перфоратором. Если у вас нет готового лекала, то диаметр отверстия должен быть равен диаметру дымохода плюс 1,5-2 см.

В случае если ваша модель котла предусматривает дымоход, располагающийся на верхней панели оборудования, то вывод трубы дымоотведения из стены делают не ниже, чем в 15 см от верхней части оборудования.

По нормативам установки котлов дымоход должен располагаться не ближе 0,6 м от оконного проема, чтобы продукты горения не попадали в помещение, но в условиях современных квартир такая установка не всегда возможна. В таких случаях перенос оборудования осуществляют непосредственно под окно, систему же дымоотведения монтируют как можно дальше от форточки и фрамуги окна в ее открытом положении.

Вернуться к оглавлению

Монтаж газового котла

Перенос газового котла в квартире своими руками

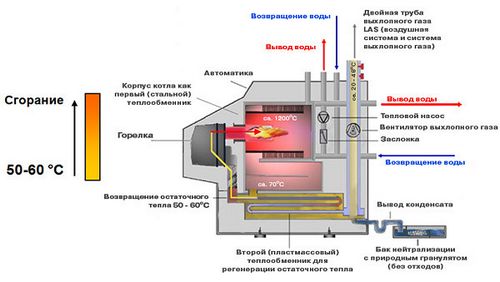

Схема газового котла.

Необходимые инструменты:

  • инструменты для подготовки основания под котел (они зависят от типа выбранного вами основания);
  • разводные сантехнические и газовые ключи;
  • отвертки.

Необходимые материалы:

  • материалы для подготовки основания под котел (они зависят от типа выбранного вами основания);
  • газовая и сантехническая смазка (уплотнители).

Фурнитура, необходимая для монтажа дымохода:

  • колено коаксиальное;
  • впускная (дымоотводящая) труба;
  • адаптер для присоединения коаксиальной трубы;
  • соединительный хомут;
  • декоративные накладки для отверстий в стене.
Перенос газового котла в квартире своими руками

Схема монтажа газовой колонки на кухне.

Прежде чем осуществлять перенос и монтаж котла, необходимо подготовить в квартире место под его установку: выровнять поверхность пола, оборудовать (по возможности) бетонную стяжку или положить лист металла (требования по его размерам описаны выше).

В частных домах, где условия соответствуют такому способу монтажа, газовые котлы располагают ниже уровня пола, в специально оборудованном «кармане», заглубляя его примерно на 0,3 м. На дне такой «ямы» формируют бетонную стяжку, а стены облицовывают негорючими, теплозащитными материалами или штукатурят.

В монтажное отверстие устанавливается труба дымохода. Монтируя трубу, необходимо следить за тем, чтобы она имела уклон в сторону улицы (необходимый угол уклона для имеющейся у вас модели котла должен быть указан в инструкции, прилагающейся к оборудованию). Такой технический уклон необходим для отведения конденсата из дымохода, который будет образовываться из-за разницы температур снаружи и внутри системы.

Установите котел и подключите его к дымоходу. Трубу дымохода закрепляют в отверстии стены деревянными клиньями-распорками (достаточно надежно, чтобы дымоход не «болтался» в отверстие, но и не слишком туго, не повреждая стенок трубы). Отверстие заделывают монтажной пеной или цементным раствором.

После монтажа газового котла к трубе дымохода можно приступить к подключению оборудования к системам отопления и подачи воды.

Вернуться к оглавлению

Установка настенного газового котла

Перенос газового котла в квартире своими руками

Схема подключения газового котла.

Установка настенного газового котла отличается от монтажа напольного оборудования немногим. Отличия обусловлены самой конструкцией котла, который гораздо легче и компактнее своего напольного аналога. Как правило, главная сложность в переустановке подобного оборудования — в монтаже дымохода, а поскольку современные настенные котлы имеют такую же систему дымоотведения, коаксиальную, то сложностей с монтажом возникнуть не должно.

Планируя перенос оборудования и выбирая месторасположение настенного газового котла, отдайте предпочтение несущим или капитальным (укрепленным) стенам, так как, несмотря на то что данные котлы сравнительно легкие, например, гипсокартонные конструкции их веса не выдержат.

Крепежи для подвешивания котла обычно располагают на уровне 1,2-1,6 м от пола: так наиболее удобно пользоваться оборудованием. Если вы устанавливаете не новый котел, а просто меняете месторасположение старого и у вас нет в наличии специальных крепежей для него, то, в зависимости от типа креплений, можно воспользоваться анкерными болтами или обычными стальными уголками. Обязательно проверьте правильность креплений строительным уровнем: они должны быть строго параллельны.

Далее настенный газовый котел монтируется аналогично напольному.

Необходимо напомнить, что подключение любого газового оборудования, в том числе котлов, к магистральному газопроводу должно быть осуществлено только компетентными организациями. Самостоятельно можно производить только присоединение самого котла к трубе подачи газа внутри помещения. Часто для этого используют резиновый газовый шланг. Согласно существующим нормативам, такой способ подключения не разрешен, но и не запрещен. Поэтому способ подключения разумнее заранее оговорить с инспектором газовой службы.
