План крыши плоской крыши: как спланировать правильно

План плоской кровли» — как правильно спроектировать плоскую крышу для вашего дома? В данной статье вы найдете полезную информацию о плане кровли плоской крыши, рассмотрите различные варианты и рекомендации экспертов по выбору материалов. Узнайте, как создать надежную и функциональную крышу, которая прослужит много лет.

В крыше двускатной два прямоугольных плоских ската наверху соединяются под углом, а треугольные проемы остаются с боков. Именно туда вставляют фронтоны. Чем щипцовая крыша отличается от конструкции с прогонами, что такое пирог крыши и как правильно рассчитать материалы сегодня разбираемся с экспертами .

Конструкции двускатных крыш

Двускатные крыши бывают:

• у малоэтажных домов;
• на гаражах;
• в банях;
• у хозяйственных построек.

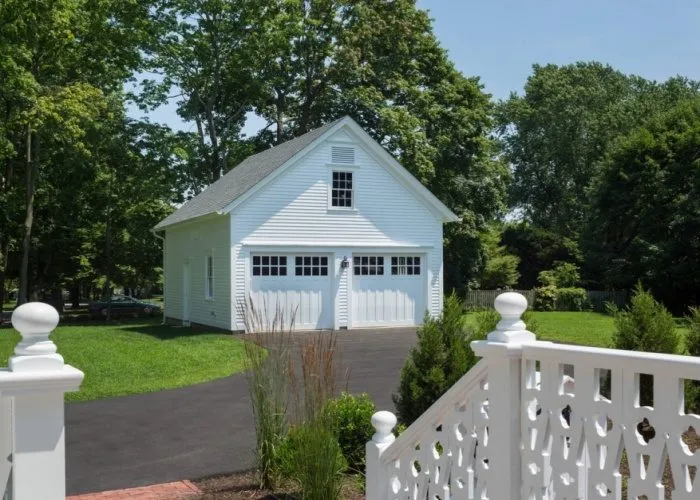

Фото 1 — Гараж с двускатной кровлей на две машины и большим подсобным помещением под ней от

Фото 2 — Небольшой гараж под кровлей из металлочерепицы от Barn Pros

Двускатные конструкции могут отличаться между собой:

• размерами карнизного свеса;
• неравномерными углами наклона;
• видами стопил (висячие или наклонные);

Фото 3 — Разноуровневая двускатная кровля для хозпостройки от Blackwood & Associates, Inc

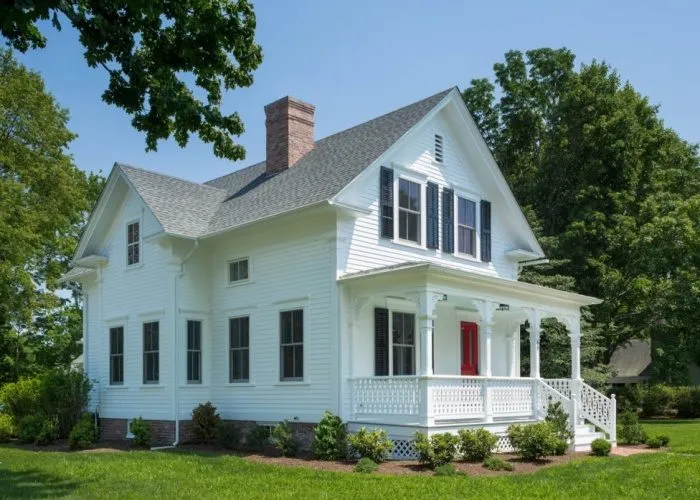

Фото 4 — Дом в викторианском стиле от Brewster Thornton Group Architects, LLP

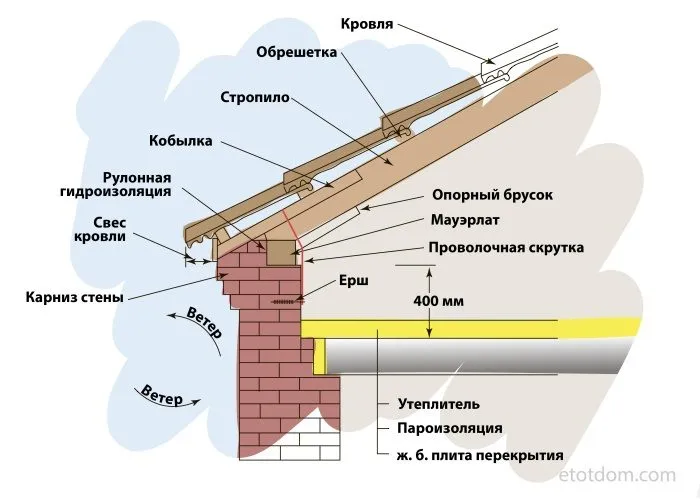

В конструкцию кровли входит:

1. мауэрлат (регулирует нагрузку от ног стропил к несущим стенам);
2. стропильные ноги (из них собирают треугольный контур кровли);
3. лежень (регулирует нагрузку от кровельных стоек);
4. затяжка (стягивает контур кровли);
5. стойки (удерживает нагрузку от конька);
6. подкосы (вместе с затяжкой формируют ферму);
7. обрешетка (дополнительное скрепление стропильных ног)
8. конек (соединяет два ската);
9. свес (защищает стены от дождя);
10. кобылки (формируют свес).

Полувальмовая двускатная кровля представляет собой красивую и функциональную конструкцию. Под такой крышей можно обустроить мансарду с полноценной жилой площадью, где люди будут чувствовать себя комфортно.

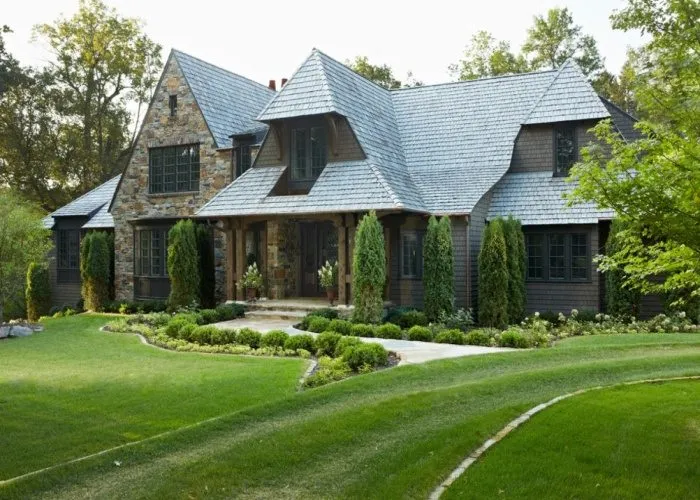

Фото 5 — Полувальмовая конструкция от Pierce Remodeling Group

Фото 6 — Загородный дом от Murphy & Co. Design

ВАЖНО! Кровля из профнастила или металлочерепицы – это самые популярные материалы для покрытия полувальмовой и вальмовой кровли.

У вальмовой конструкции 4 ската, два из которых треугольные и два — в виде трапеции. Полувальмовая отличается усеченным скатом треугольника.

Фото 7 — Вальмовая конструкция, покрытая профнастилом, от Peninsula Architects

Фото 8 — Уютный домик для дружной семьи от Presley Architecture

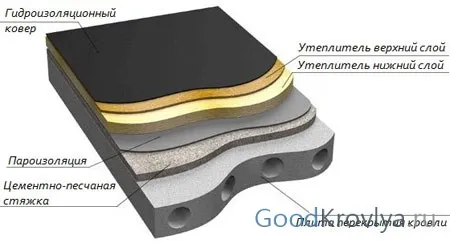

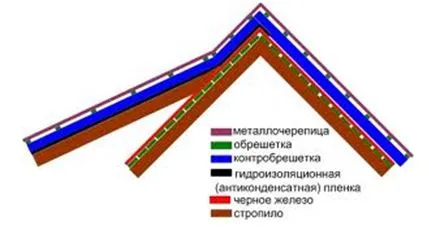

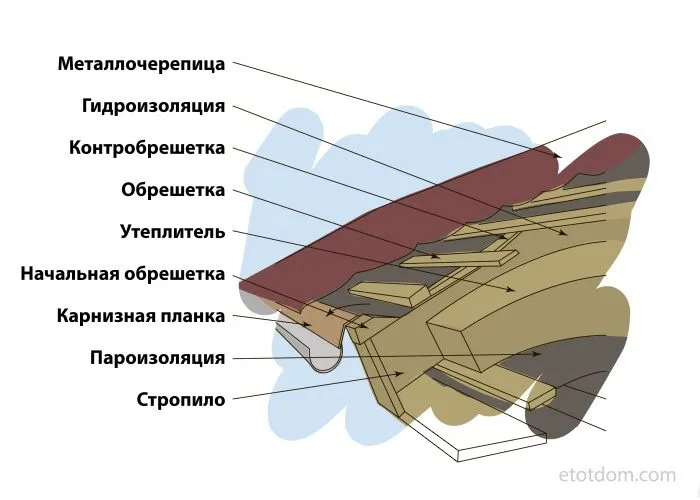

Все слои, из которых состоит кровля, называют пирогом.

Проект двускатной крыши

Фото 9 — Дом с разноуровневой двускатной конструкцией от Ingram Bay Homes

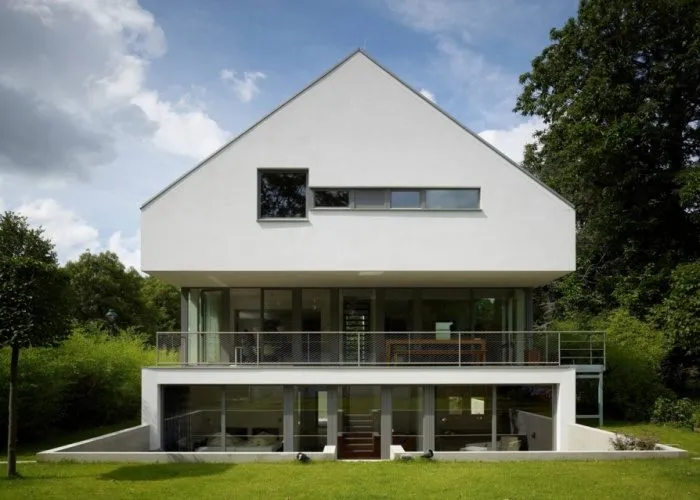

Фото 10 — Современное жилище от kister scheithauer gross architekten

У двускатной кровли два ската соединены между собой под определенным углом (не менее 10°) и опираются на дом. В верхней части оба ската крепятся к коньку, а боковые фронтоны переходят в стены.

ВАЖНО! Преимущество двускатной кровли в том, что по ней быстро стекает вода и слазит снег.

Фото 11 — Дом в скандинавском стиле от Xenia Design Studio

Фото 12 — Загородный дом от Архитектурной студии Чадо

Для стропильной системы кровли обычно выбирают сухой брус. Его обрабатывают:

1. водостойкой химией;
2. противогрибковым составом;
3. антисептическими и противопожарными средствами.

Такие средства продлевают срок его эксплуатации.

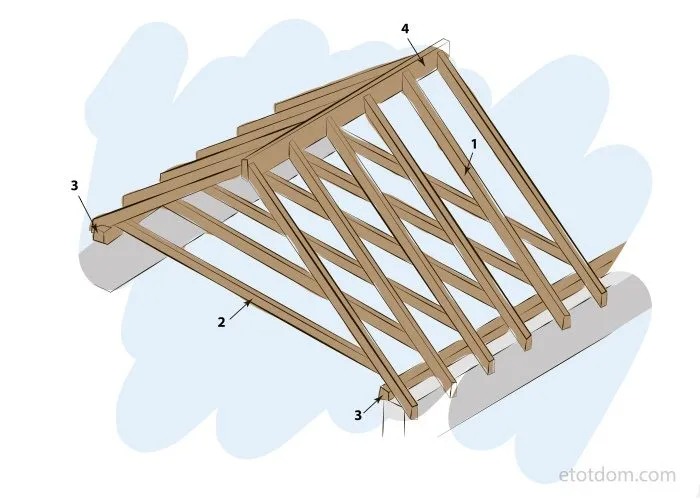

1. стропила;
2. балка;
3. мауэрлат (опорная система для стропил);
4. коньковый брус.

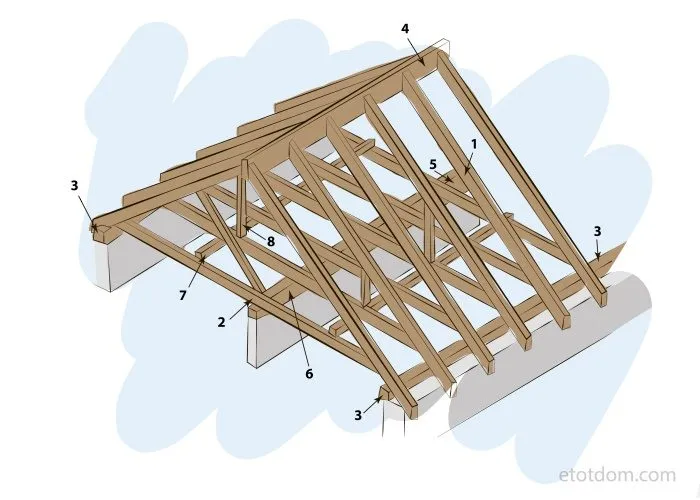

У двускатной конструкции с прогонами более сложная конструкция.

1. стропила;
2. балка;
3. мауэрлат;
4. конек;
5. прогон;
6. подкос;
7. затяжка;
8. подпорки.

Такую конструкцию еще называют решетчатой.

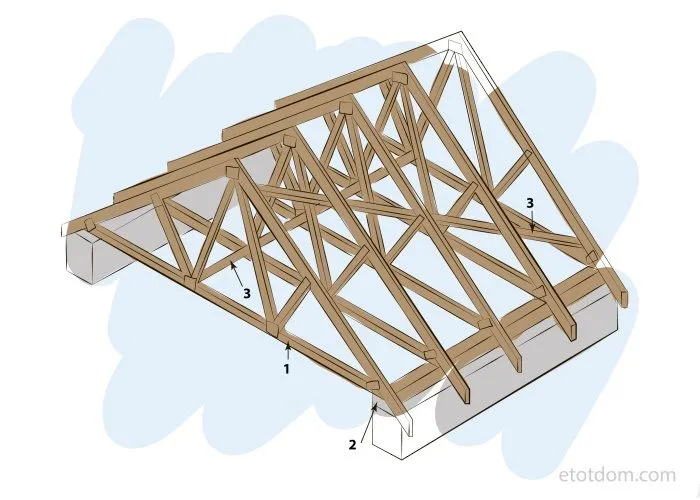

Каждая ферма представляет собой сборную конструкцию, в которой объединены в единую раму стропила, балка и подкосы. Для такой конструкции коньковый брус не нужен.

1. стропильная ферма;
2. мауэрлат;
3. связки.

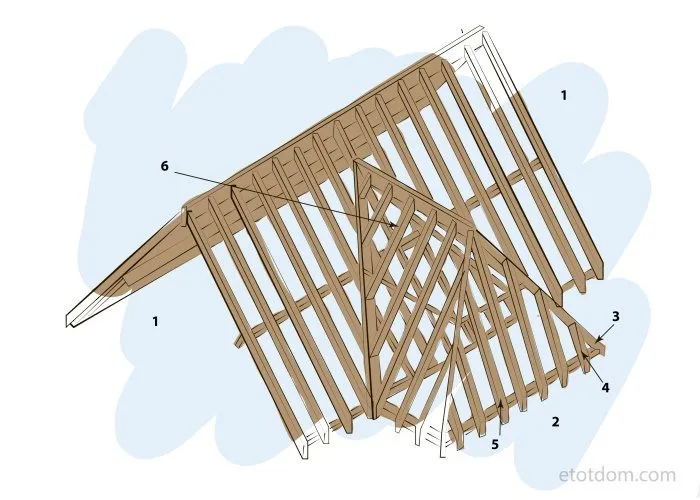

Многощипцовая конструкция состоит из двускатной (основной) и вальмовой (примыкающей).

1. фасад двускатной кровли;
2. фасад вальмовой кровли;
3. накосное стропило;
4. нарожник;
5. коньковая балка;
6. уменьшенное стропило;
7. подкладочная доска.

Фото 13 — Частный жилой дом в коттеджном поселке от u-space

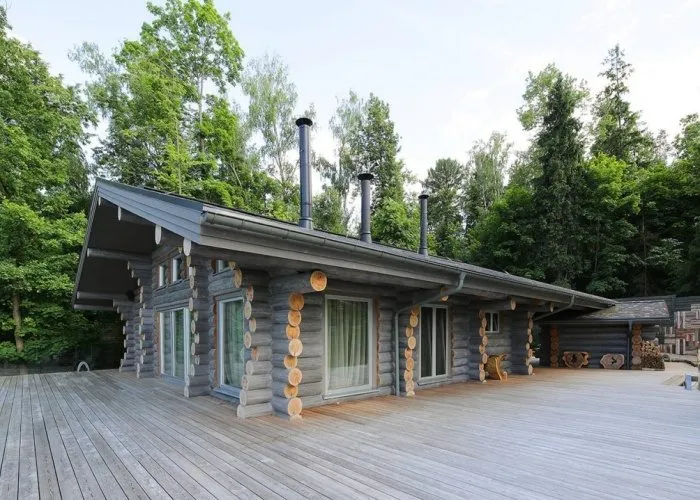

Фото 14 — Деревянный дом на озере от Интерьерной студии FullHouseDesign

Двускатные конструкции не ограничиваются только вышеперечисленными конструкциями. Основные делятся на:

• симметричные – самые распространенные с равными сторонами, в основе строения равнобедренный треугольник;
• ломаные делают, если хотят увеличить жилую площадь за счет мансарды;

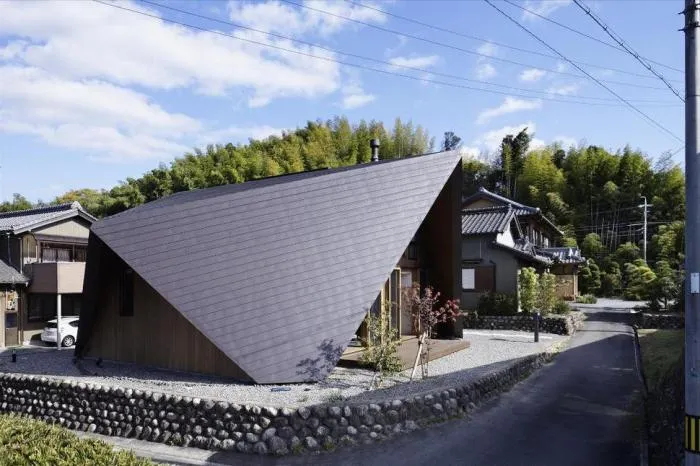

• несимметричные делают, когда хотят придать необычный вид дому, но чердачное помещение под крышей от этого уменьшится в размерах.

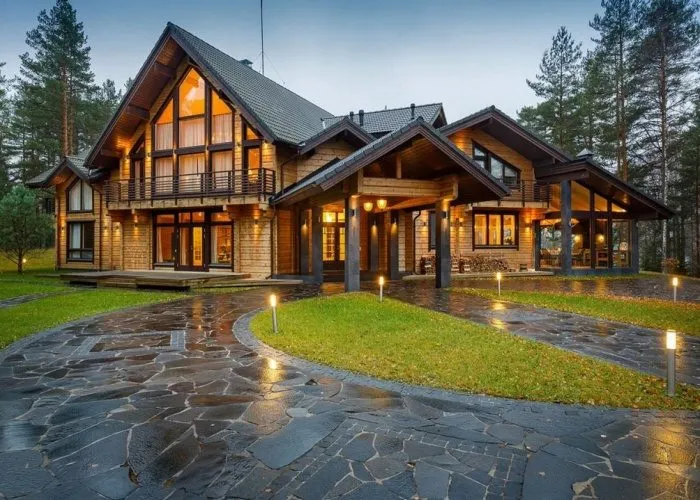

Фото 15 — Дом из деревянного бруса под двускатной крышей от Elena Scherbakova

Фото 16 — Современный большой дом с необычной двускатной крышей от Бюро «Юдин и Новиков»

Стоимость вальмовой крыши

Минимальная цена составляет:

• Киев — от 300 грн за м2;
• Москва — от 1500 руб.

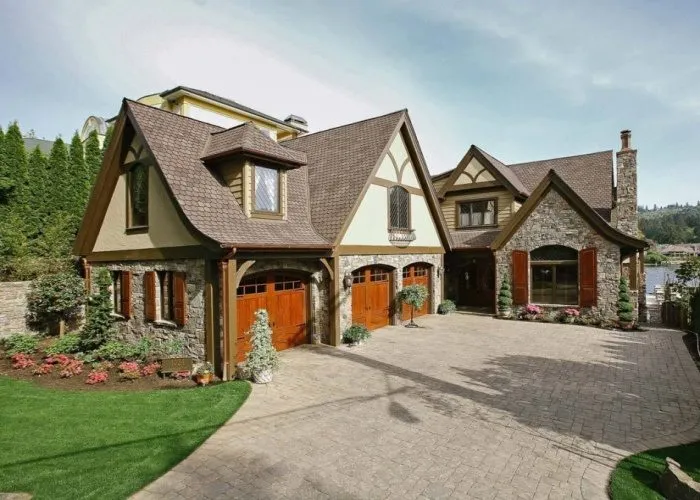

Фото 17 — Очень уютный каменный дом у водоема от Signature Beveled Glass

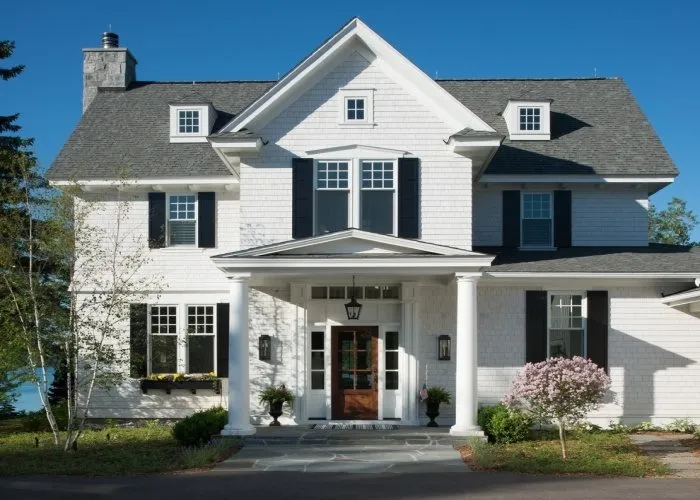

Фото 18 — Дом в классическом стиле от David Small Designs

Чертежи двускатной крыши

Перед началом работ:

1. разработать план кровли;
2. выполнить эскиз;
3. рассчитать материалы для стропильной системы и покрытия.

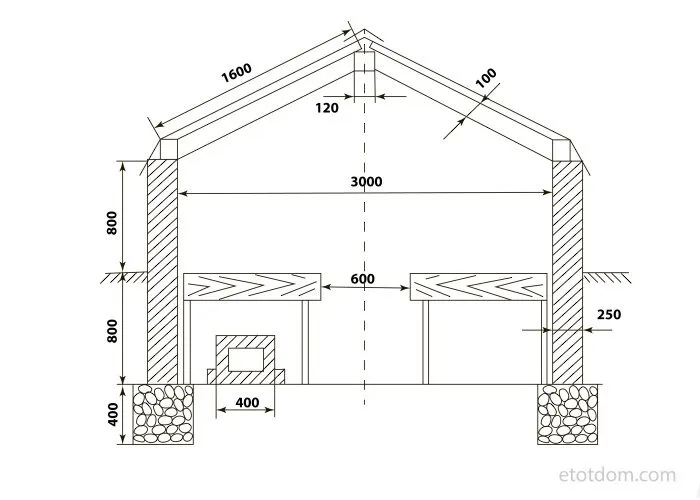

Вот простой чертеж стропильной системы обычной двускатной конструкции, который можно взять за основу:

Расчет двускатной крыши

Рассчитать стропильную систему важно, чтобы понимать, выдержит она вес конструкции с учетом площади кровли (каждое покрытие имеет свой вес и свои технические характеристики) или нет. В зависимости от региона, рассчитывают дождевую, снеговую и ветровую нагрузку.

ВАЖНО! В местах со снежными зимами устанавливают крыши с большим углом наклона.

Фото 19 — Светлый изысканный дом от Structures Building Company
Vesco Construction
Interior Designer & Decorator
Фото 24 — Гараж из дерева от Lands End Development — Designers & Builders

Для гаража тоже лучше выбирать металлочерепицу. Только если кровлю дома придется хорошо утеплить потому, что материал холодный, то гараж можно и не утеплять.

Инструкция по устройству мансарды с двускатной крышей:

Главным и важным элементом любого здания является кровля. От того насколько грамотно и правильно ее построили, зависит не только комфортное проживание в доме, но и прочность и долговечность самой кровли и всего здания в целом. Современные предложения рынка кровельных материалов толкают многих застройщиков на самостоятельное строительство.

В нашей статье мы расскажем о самых важных мероприятиях по возведению кровли, в том числе и осветим такой вопрос как: план кровли чертеж.

Итак, для того чтобы кровельное покрытие было выполнено с учетом всех нормативов и правил СНиП и выполняло свою функцию на все 100%, нужен план. Обязательным условием ограждения и монтажа кровли является выполнение всех нормативных требований СНиП.

Причем эти требования расписаны для каждого кровельного материла: профнастила, листового железа, меди, металлочерепицы, гибкой и керамической черепицы, всем типам .

Дизайн проект кровли

Любое строительство должно начинаться с проектирования, в том числе и строительство кровли.

При проектировании крыши немаловажными деталями, на которые нужно уделить первоочередное внимание, являются следующие:

1. Обеспечить несущую способность кровли.
2. Обустройство вентиляции, гидро- и теплоизоляции.
3. Дизайн и конструктивная выразительность архитектурных форм кровли.
4. Конструкция кровли обязана быть устойчивой к любым механическим повреждениям.
5. Кровля должна обеспечит легкость и долговечность эксплуатации.

Все знают, что основное предназначение кровли – гарантия защиты всего строения от перепадов температур и других негативных атмосферных и климатических явлений. Не самую последнюю роль в обустройстве кровли играет ее конструкция и правильно оформленный дизайн
.

Первоначальный этап проектирования кровли – это выбор кровельного материала. Исходя из материала кровли, можно приступать к ее проектированию.

Небольшой совет: для того чтобы Ваш дом выглядел гармонично и красиво, необходимо одновременно с проектированием всего дома в целом выполнять и дизайн кровли.
Тогда можно достичь гармонии в общем стилевом решении.

Процесс проектирования кровли – нелегкая задача со многими неизвестными, не зная которые не удастся составить грамотный проект кровли. Важно знать и учитывать сложность всей конструкции кровли.

План и проект кровли

Нужно обязательно осуществлять, предварительно выбрав кровельный материал. В идеале такую работу должны выполнять специалисты. Так как выбор кровельного материала только на первый взгляд кажется не сложной задачей. А на самом деле, нужен определенный багаж знаний и навыки в проектировании.

Так, сложная кровля имеет, как правило, сложные геометрические формы, несколько скатов, много углов. Поэтому для ее обустройства лучше применять современные гибкие материалы для кровли.

Их спектр на рынке достаточно широкий. Но, для того чтобы выполнить качественную кровлю из таких материалов, нужны знания по их технологии, монтажу, нужны инструменты и оборудование.

Совет: проектирование кровли лучше доверить профессиональным компаниям, которые уже давно работают на российском рынке и имеют положительную репутацию.
Такие компании выполнят все работы по проектированию и возведению кровельной системы в комплексе.

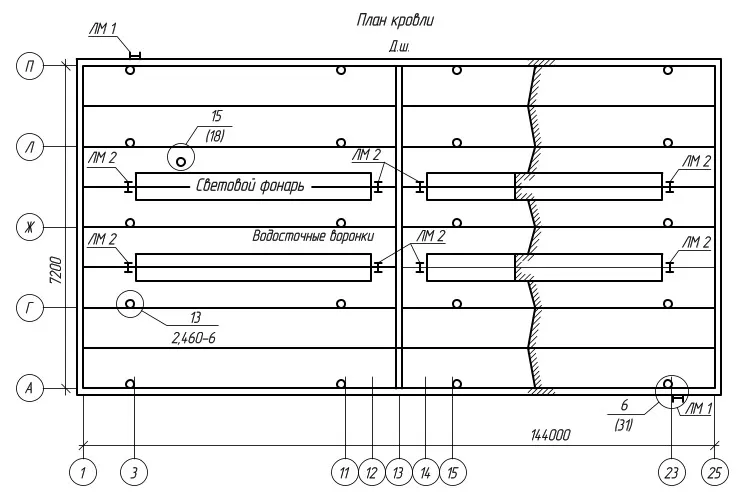

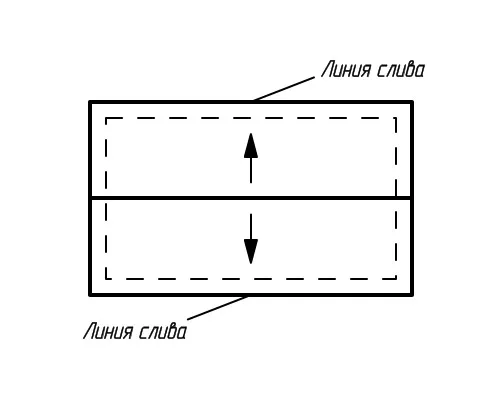

Чертеж плана кровли своими руками

Проект кровли можно выполнить и самостоятельно, для этого рекомендуем воспользоваться специальными программами, которые предлагают многие строительный сайты.

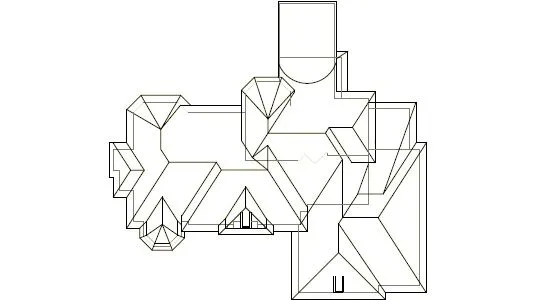

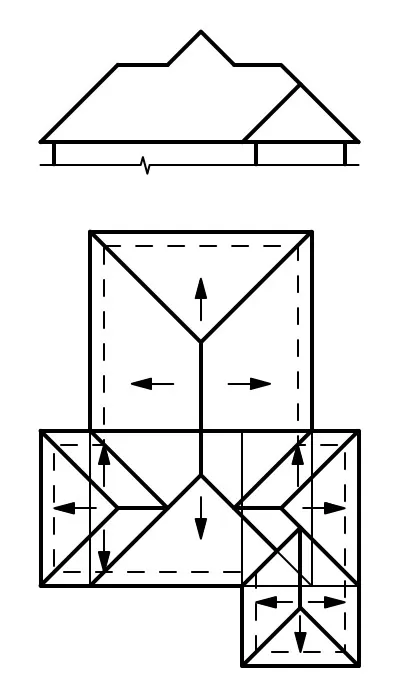

Применяя программу AutoCAD (2010), рассмотрим чертеж плана кровли скатной своими руками:

1. Для этого план крыши подразделите на прямоугольники, которые соответствуют плану здания.
2. Внутри прямоугольников нанесите линии, они должны обозначать ендовы и коньки – это будут внутренние и наружные сопряжения скатов.

Небольшой совет: Эти линии – проекции основных элементов стен, а это означает, что модель крыши нужно представить объемной.

1. 33333333333Учитывая уклоны скатов кровли, строим вид сбоку или спереди.

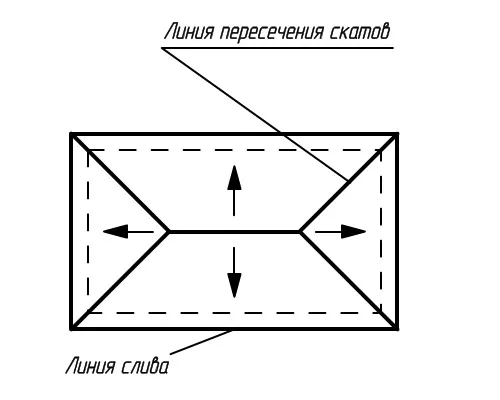

Основные правила черчения плана для скатной кровли:

1. Проекция конька и должна разделить на равные части угол прямоугольника, образовывая пересечение скатов.
2. При параллельных линиях свесов, будет им параллельна и линия конька. То есть проекция данной линии должна находиться в середине.
3. В точке пересечения обычно проходят три линии.

В программах для черчения нужно выполнять все поочередно:

1. Обведите линией план дома, который имеется.
2. Скопируйте все линии на чертеж, где имеется план вашей кровли.
3. Проекция конька дома обозначается линией.
4. Применяя вышеизложенные правила, начертите все остальные ендовы и коньки.
5. На плане кровли разместите дымовые и вентиляционные каналы.
6. По контурам и осям на плане укажите все размеры.

Проектирование кровли в зависимости от типа материала

Напомним, что все чердачные подкровельные помещения делят на два типа: теплые и холодные. Теплые относятся к мансардному типу, их можно оборудовать под жилую зону. Холодные чердачные помещения не отапливаются.

В зависимости от типа кровли, требований СНиП строительными и проектными организациями разработаны соответствующие нормы и рекомендации. Если их нарушить, то тем самым можно поставить под сомнение надежность и долговременность не только самой кровли, но и всей конструкции дома.

Внутренняя конструкция кровли напрямую зависит от того из каких кровельных материалов она будет выполнена.

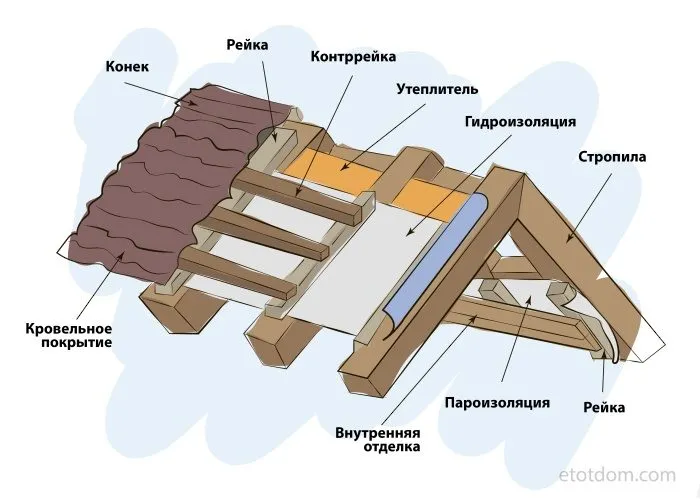

Так, для обустройства скатной кровли из жестких материалов (оцинкованной стали, керамической и металлочерепицы, волнистых картонно-битумных материалов, шифера, ондулина) многие специалисты советуют выполнять следующую технологию:

1. Обустройство обрешетки.
2. Предусмотреть контрейку вдоль стропильной системы.
3. Обустройство гидробарьера или антиконденсата.
4. Обустройство теплоизоляции и паробарьера.
5. Внутренняя обшивка стропильной системы (вагонкой, ДСП, гипсоратоном).

Небольшой совет: гидробарьер на стропилах нужно устанавливать в местах их прохождения по верхам так, чтобы в пространстве между стропилами материал провисал свободно.

Конструктивные особенности проектирования кровли из жестких материалов

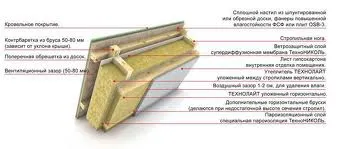

Состав кровли из жестких материалов обычно имеет 10 слоев. Немаловажно знать, что два из них (третий и пятый слой) должны быть вентиляционными. Почему таких слоев должно быть два?

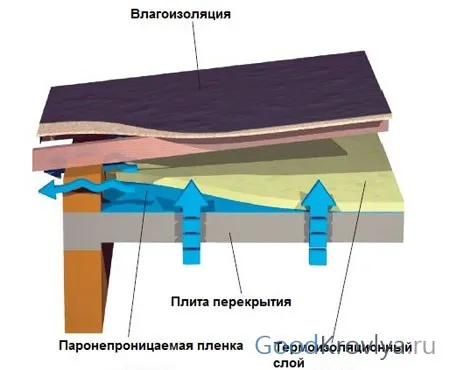

Потому, что воздух в кровельный «пирог» попадает снизу (здесь специально обустраивают решетку), дальше он следует вверх вдоль всей системы стропил и поступает вверх, откуда вытягивается наружу с помощью специально обустроенных кровельных панелей (они имеют отверстия).

Для чего нужна такая двойная вентиляция? Она исключает образование конденсата и в летнее время способствует охлаждению кровельного «пирога».

Теплоизоляция жесткой кровли

Для обустройства теплоизоляции кровли современные рынки предлагают огромный выбор материалов. Большинство специалистов советуют применять минеральную или базальтовую вату.

Для того чтобы обеспечить кровле надежную теплоизоляцию важно при ее проектировании учесть и возможность применения современных материалов в виде пленок:

1. Гидробарьер.
2. Антиоксидант.
3. Мембрана супердиффузионная.
4. Паробарьер.
5. Паробарьер фольгированный.

Рассмотрим их особенности.

Гидробарьер имеет диффузные свойства, благодаря которым обеспечивает свободный выход из чердачного пространства водяным парам.

В то же время такие пленки защищают помещение чердака:

• от грязи и пыли;
• от проникновения дождя, снега и остаточной влажности;
• обеспечивают циркуляцию воздуха.

Антиконденсат обычно состоит из двух слоев. Полную гидроизоляцию всего помещения обеспечивает верхний слой антиконденсата. Его нижний слой исполняет роль губки – он впитывает в себя конденсат, образовавшийся в результате перепада температур.

Впоследствии такая влага выветривается через подкровельную вентиляционную полость. Благодаря тому, что антиконденсат имеет полипропиленовую основу и снабжен специальной ультрафиолетовой стабилизацией, он обеспечивает высокую надежность подкровельному пространству.

Такие широкие возможности данного материала способствуют его применению даже во время зимнего межсезонья, когда проводить покрытие кровельными материалами не рекомендуется, в качестве защиты чердачного помещения от дождя и снега.

Современные кровельные покрытия для обустройства жесткой кровли предполагают обязательное применение мембраны супердиффузионной для обустройства мансардных помещений. Применяя мембраны, можно даже пренебречь оборудованием вентиляционной полости между ними и теплоизоляционным слоем, что в конечном итоге удешевит конструкцию кровельного пирога.

Паробарьер способствует сохранению теплоизоляционного слоя от проникающих водяных паров. А это, в свою очередь, позволяет сохранить теплоизоляционные свойства и предотвратить коррозию и гниение всех конструкций стропильной системы.

Большая разница в температуре воздуха внутри и снаружи помещения приводит к тому, что в подкровельном пироге и под ним образуется излишняя влажность и сырость. Это чревато загниванием несущей конструкции стропил, в теплоизоляционном слое появляется конденсат, в результате этого на потолке внутри помещения появляются затекания и подтеки, что негативно отражается на здании и постепенно приводит к его разрушению.

Совет: Чтобы таких неприятностей не произошло в Вашем доме, рекомендуем еще на стадии проектирования кровли предусмотреть обустройство паробарьера.
Тем боле, что на рынке имеется огромный выбор данных материалов.

В последнее время особой популярностью пользуется паробарьер фольгированный. Данный материал вдобавок к тем свойствам, о которых мы рассказали ранее, имеет еще одно, не менее полезное свойство – способность отражать тепловое (инфракрасное) излучение назад во внутреннее пространство подкровельного пирога.

В результате этого внутри помещения повышается температура воздуха, соответственно уменьшаются затраты на его отопление.

Проблема изоляции особенно важна при обустройстве мансардных помещений. Если пренебречь и не утеплить мансардное помещение должным способом, то впоследствии это чревато невозможностью использования его в качестве жилой зоны из-за холода.

Такое возможно в том случае, если чрезмерно увлажнится слой теплоизоляции. В результате чего теплоизоляционные свойства значительно снижаются. Так, при увлажнении изоляции на 1%, потеря теплоэффективности составляет 34%. Если изоляция увлажнится на 5%, то она попросту перестает выполнять свою основную функцию и пропускает тепло наружу.

Вредоносное воздействие водяного пара на подкровельное пространство

В результате обычной жизнедеятельности людей (стирки, мытья полов, купания, приготовления пищи) во всех внутренних помещениях здания образуется водяной пар, в одних больше – в других меньше. Влажность тем более высокая, если дом построен сравнительно недавно или долгое время не отапливался.

В таком помещении происходит процесс диффузии и водяной пар поднимается верх, где он охлаждается до более низкой температуры (точка росы), после чего конденсируется в пространстве подкровельного «пирога».

Чем больше разница температур во внутренних помещениях здания и снаружи, тем больше количество влаги образуется. Наиболее интенсивно такие процессы происходят в зимнее время.

Основным барьером, который стоит на пути влаги в подкровельное пространство, является применение специальных пленок, иеющие низкую паропроницаемость. Такие пленки нужно предусмотреть в конструкции крыши под теплоизоляционным слоем еще на стадии проектирования кровли.

Важно помнить: никакой, даже самый надежный пароизоляционный материал не способен полностью исключить поток пара в подкровельное пространство, идущий изнутри помещения. Я
Поэтому, для того чтобы крыша имела надежную теплоизоляцию, нужно обеспечить возможность выхода наружу влаге, скапливаемой в теплоизоляционном слое.

Такую задачу вполне реально выполнить конструктивно. Так, при строительстве плоских крыш, важно приклеивать кровельные материалы к основанию частично, не всплошную.

Сложные кровли скатные требуют боле конструктивных решений.

Верхний зазор нужно обустроить между гидроизоляционным слоем и кровельным покрытием. Через него удаляется вся влага, которая попала под покрытие кровли. Это создает условия для вентиляции и проветривания всех деревянных конструкций (обрешетки и контробрешетки). В результате увеличивается долговечность всей конструкции.

Нижний зазор способствует удалению влаги, которая попала из внутреннего помещения в утеплитель. Для того чтобы конструкция крыши не переувлажнялась, нужно заблаговременно позаботиться о качественном обустройстве со стороны внутреннего помещения пароизоляции и предусмотреть нижний вентиляционный зазор – он исключит переувлажнение всех конструкций крыши.

Выполняемое с использованием современных методик и материалов устройство плоской кровли позволило именно этому виду крыш стать неотъемлемой составляющей архитектуры зданий различного назначения. И если до недавнего времени плоские крыши имели, главным образом, промышленные и сельскохозяйственные строения, то теперь они – атрибут многих жилых, административных зданий и даже загородных коттеджей. И главное то, что время «работает на них», достоверно подтверждая, что плоские крыши по всем своим качествам не хуже старых добрых скатных крыш.

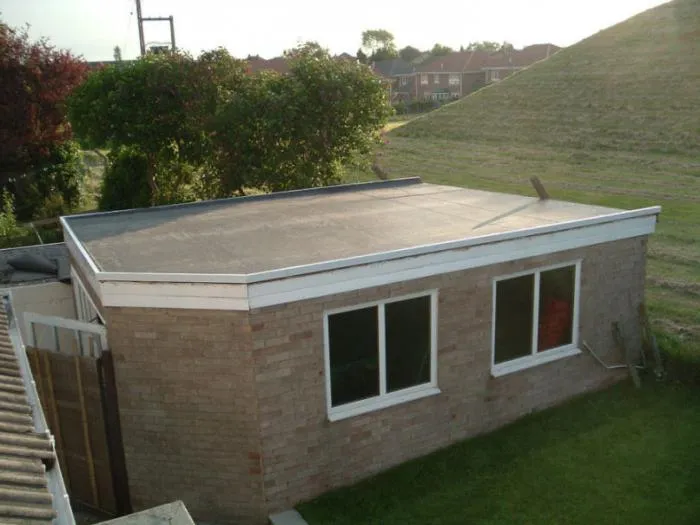

Плоская крыша за последние годы уверенно набирает большую популярность. При небольшом объеме строительных работ, например, при возведении сарая, хозяйственных построек, гаража, с такой конструкцией легко сможет справиться даже непрофессионал. Конечно, крыша данного типа хотя и считается плоской, но горизонтальной она не является. Обязательное условие длительного функционирования такой конструкции — наличие минимального технологического уклона, который должен составлять на 1 м длины около 1,5-2,5% при условии сооружения эксплуатируемого пространства на крыше. В остальных ситуациях технологический уклон должен составлять порядка 3-10%. Порой конструкции, имеющие уклон 10-20%, причисляют к разряду плоских, что не является истиной. Такие покрытия относят уже к скатным, только состоящим из одного ската.

Плоская крыша – это минимум деталей и простота конструкций

Срок беспроблемной эксплуатации плоской крыши напрямую связан с профессионализмом строителей, занимающихся возведением конструкции. Для устройства качественного покрытия необходимо грамотно подойти к вопросу выбора кровельного материала, свойства которого должны соответствовать определенным параметрам.

Это важно знать
! Даже небольшие нарушения, отступления от технологии устройства плоской крыши, не говоря уже о явных ошибках и недочетах, или использование некачественных строительных материалов способны вызвать значительное сокращение срока эксплуатации не только самого покрытия, но и всего здания в целом.

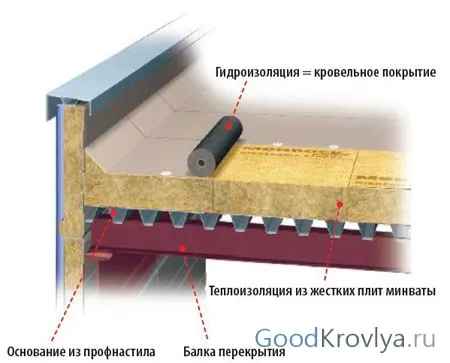

Устройство плоской крыши

Достоинства плоской конструкции:

• плоская кровля – образец простоты и минимализма, модных сейчас, по мнению архитекторов;
• экономия применяемых материалов вследствие меньшей площади ее поверхности;
• продолжительный срок службы;
• простота и безопасность выполнения монтажных работ;
• удобство проведения профилактических осмотров кровли и ремонтных работ на ней;

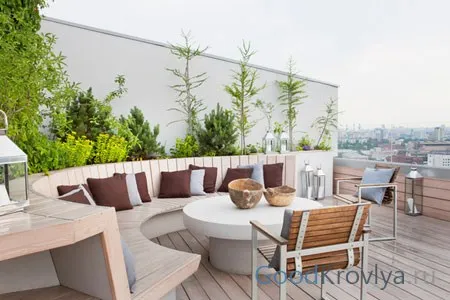

• плоская крыша – дополнительная свободная площадь, к примеру, для кафе или зеленого газона;
• отсутствие проблем при обслуживании дымоходов, телевизионных антенн, каналов вентиляции;
• устойчивость к высоким ветровым нагрузкам.

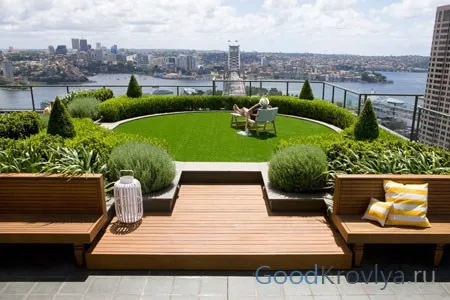

Зеленая лужайка на крыше – это так мило!

Если устройство плоской крыши произведено грамотно и качественно, недостатки при ее эксплуатации отсутствуют. В случае непрофессионально выполненного монтажа возможны дефекты, которые выявятся первой же дождливой осенью или снежной зимой.

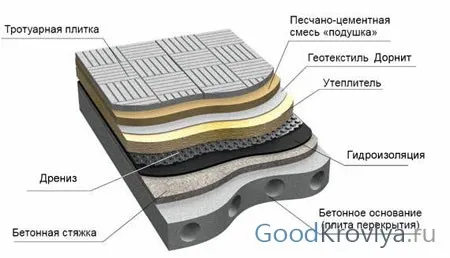

Конструкция плоской кровли: изучаем основные требования

1. Высокая прочность кровли особенно важна в сезон снегопадов, когда она вынуждена выдерживать давление толстых слоев снега и льда. Немаловажен этот показатель и в тех случаях, когда плоская крыша является эксплуатируемой.
2. Крыша должна быть надежным барьером для воды во время дождя и таяния снега и иметь уклон.
3. Конструкция плоской кровли обязана не реагировать на воздействия трескучего мороза и палящих солнечных лучей, на влияние перепадов температуры окружающего воздуха и удары града размером с куриное яйцо.
4. Кровля должна отлично выполнять теплоизолирующую функцию.
5. Все используемые материалы должны быть пожаробезопасными.

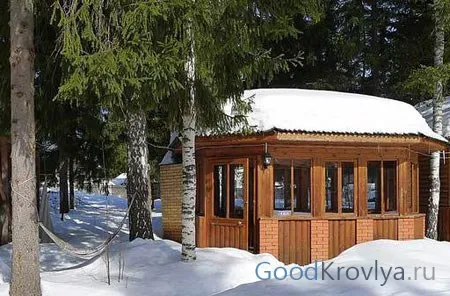

На плоской крыше зимой всегда скапливается намного больше снега, чем на скатной крыше

Классификация плоских крыш и особенности кровельного плана

Все плоские крыши в зависимости от выполняемых ими функций можно разделить на две группы:

1. Неэксплуатируемая крыша, которая представляет собой обычный элемент строительного сооружения и выполняет обычные для крыши функции.
2. Эксплуатируемая крыша, которая используется еще и как дополнительная полезная площадь. Если это крыша дома, то на ней может быть организован бассейн или газон. А если это крыша какого-то подземного строения, то наверху могут располагаться автостоянка, кафе, парк и пр. Понятно одно, что такая плоская кровля будет испытывать совершенно иные нагрузки, нежели неэксплуатируемая.

Эксплуатируемая крыша с уютной террасой

В зависимости от особенностей монтажа и используемых материалов также выделяют два типа крыш. В соответствии с этим и пирог плоской кровли в каждом случае будет иметь свои особенности:

Традиционный метод

Традиционный способ, при котором самым верхним слоем является гидроизоляция. Именно она в этом случае подвергается температурным, физическим и механическим нагрузкам.

Роль несущего основания могут выполнять железобетонная плита, специальный усиленный профилированный стальной лист или кровельные сэндвич-панели. Необходимого уклона добиваются обычно посредством бетонной или керамзитобетонной стяжки. Иногда укладывается пенополистиролбетон или шлак.

Следующий слой – барьер для пара, предотвращающий попадание испарений из расположенного внизу помещения на утеплитель. В результате этого он всегда остается сухим. Для пароизоляции используется толстая пленка из полиэтилена или полипропилена. Ее полосы должны располагаться перпендикулярно наклону поверхности и перекрывать друг друга на стыках. Иногда в качестве защиты от пара выбирается битумная мембрана.

При традиционном расположении слоев гидроизоляция становится наиболее уязвимым местом

Затем укладывается теплоизоляционный материал. Обычно используется минеральная базальтовая вата, отличающаяся хорошей устойчивостью к сжатию, паропроницаемостью, пожаробезопасностью и низкой теплопроводностью. Первый ее слой (70-200 мм) будет выполнять функцию утеплителя, а второй (40-50 мм) – распределителя нагрузок. А вообще толщина этого слоя рассчитывается в соответствии с климатическими условиями региона.

Для перераспределения давления слой теплоизолятора иногда покрывается цементно-песчаной стяжкой, которую дополнительно армируют металлической сеткой для предотвращения растрескивания.

И, наконец, финишный слой – гидроизоляция, в качестве которой неплохо зарекомендовали себя специальные жидкие мастики, образующие подобный резине слой, наплавляемый рубероид и кровельные мембраны.

Чем же хороши последние? У них огромный срок службы, они способны пропускать пар наружу. Кровельные мембраны отличаются несложностью монтажа и при соблюдении технологии образуют прекрасное водонепроницаемое покрытие.

Инверсионный способ, когда слой теплоизоляции расположен поверх гидроизоляционного материала, который здесь выполняет еще и функцию пароизолятора. Это наилучший вариант для монтажа эксплуатируемых кровельных конструкций. Пирог плоской кровли, выполненной инверсионным способом, будет различным в зависимости от того, чем задействована крыша (бассейн, пешеходная зона, газон, парк и пр.). Но в любом случае поверх бетонного основания выполняется монолитная стяжка для выравнивания его поверхности. Следующий слой – гидроизоляционный материал, который в будущем оказывается надежно защищенным от воздействия любых факторов внешней среды. Затем все это укрывается теплоизолятором, поверх которого, если, к примеру, крыша будет служить пешеходной зоной, на песчано-цементную смесь укладывается тротуарная плитка.

Инверсионным методом может быть выполнена плоская кровля подземной автостоянки

В проекте любого здания с плоской крышей одним из обязательных пунктов должен быть план кровли плоской крыши. Это необходимо не только для улучшения эстетических качеств сооружения, но и для повышения функциональных способностей будущей кровельной конструкции. Помимо точного расчета количества всех необходимых материалов план включает в себя непосредственно технологию проведения работ, схему системы водоотведения, особенности выполнения разуклонки, вентиляции и прочие моменты.

Горизонтальная вентиляция в устройстве плоской кровли

В процессе эксплуатации крыши возможны повреждения пароизоляционного слоя, что приводит к попаданию влаги в утеплитель и промерзанию его в зимнее время. Все это снижает теплоизолирующую способность материала. Поэтому имеет смысл проектировать кровлю таким образом, чтобы она была вентилируемой. Система вентиляции плоской крыши – это целая система аэраторов (металлических или пластиковых трубок), расположенная под кровельной мембраной. Система имеет выходы на крышу в форме зонтиков, защищенных сетками. Лучшие места для аэраторов – самые возвышающиеся точки кровли.

Вентилируемая плоская крыша имеет больший срок службы. Устройство вентиляции

Система устройства водоотведения в кровельной конструкции

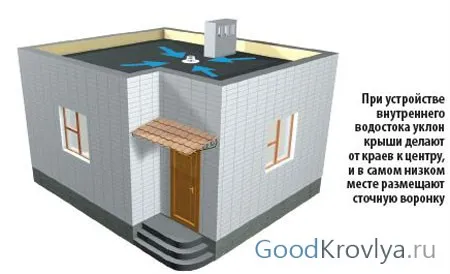

Важную роль в отведении воды играет уклон крыши, который рекомендуется делать не менее 2%. Даже небольшой уклон способен не допустить проникновения влаги через возможные дефекты кровельного покрытия.

Для плоской кровли водосточная система имеет огромное значение. Ее составляющие – приемные воронки и трубы, по которым вода направляется в канализацию, накопительные емкости или просто в почву.

Водоотведение может осуществляться двумя способами:

Количество воронок, их диаметр и места расположения, диаметр труб должны рассчитываться в соответствии с особенностями архитектуры строения, условиями эксплуатации крыши и количеством выпадаемых осадков. Воронки обычно снабжены фильтрами, которые не позволяют попадать в систему листьям, мелким птицам и пр.

В качестве материалов для системы водоотведения используются металлические или ПВХ воронки и трубы. Комплектующие из поливинилхлорида не подвергаются коррозии, поэтому пользуются большей популярностью.

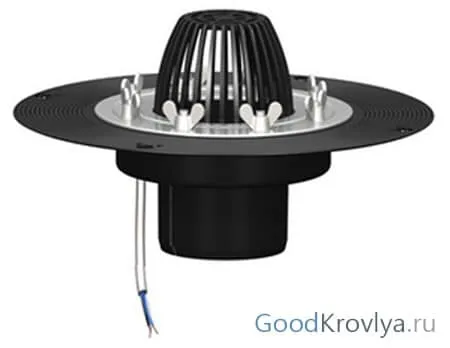

Кровельные воронки могут быть снабжены электроподогревом, благодаря которому зимой на них не образуется наледь

Устройство плоской кровли, начиная с ее проектирования и заканчивая сдачей в эксплуатацию, должно выполняться специалистами соответствующей квалификации. Знание лишь основ создания кровельной конструкции без учета специфических особенностей может привести к возникновению ошибок, для исправления которых потребуются немалые материальные вложения. Поэтому устройство плоской крыши – это прерогатива профессионалов.

При разработке проектной документации используются различные строительные нормы и правила, которые в частности определяют, что если здание оборудовано внутренним водостоком, то в обязательном порядке должен составляться план
его кровли
, причем вне зависимости от того, насколько сложна форма строения.

Для тех зданий, которые оснащены наружным водостоком, план крыши
разрабатывается при сложной конфигурации строения, а также в том случае, когда на крыше предусматривается надстройка, инженерные устройства вентиляции и т.д.

Специалистами в области архитектуры и строительства все крыши подразделяются на два основных типа:

Плоскими именуются те из них, которые имеют угол уклона не более 2,5°. Чаще всего крыша представляет собой некую комбинацию так называемых скатов — нескольких пересекающихся друг с другом наклонных плоскостей, образующих двугранные углы. Та линия, по которой пересекаются между собой скаты, именуется ребром. Коньком же именуется верхнее горизонтальное ребро скатной крыши.

Элементы скатной крыши

Такое пересечение скатов крыши, которое представляет собой обращенный к низу двугранный угол, образует так называемую ендову или разжелобок. В зависимости от величины, функционального назначения здания и целого ряда других факторов используются различные конфигурации скатных крыш. Они в значительной степени зависят от общей конфигурации строения, а также от того, каково направление водоотвода. Когда проектировщики выбирают форму и материал крыши, они в обязательном порядке учитывают архитектурные особенности здания.

Большинство домов проектируется таким образом, чтобы все скаты их крыш имели один и тот же угол уклона. Его величина зависит от таких факторов, как климатические условия и материал, использующийся для обустройства кровли.

Когда архитекторы строят геометрические чертежи планов кровель, они руководствуются целым рядом правил и положений.

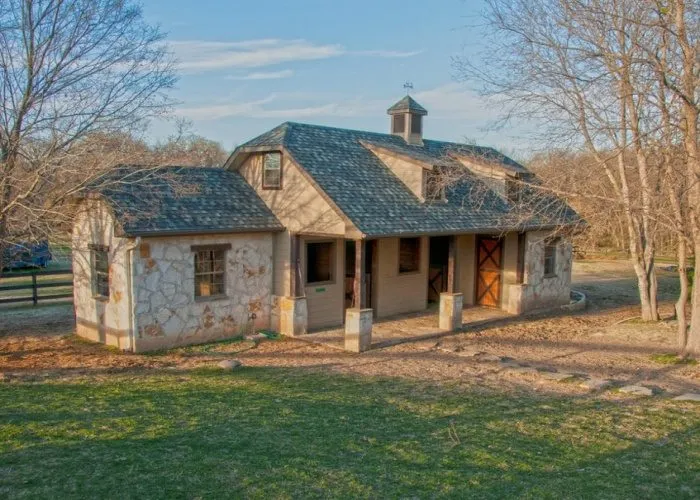

Вальмовая крыша

Если часть крыши над карнизом, именуемая линией слива, целиком располагается в одной и той же плоскости и пересекается с другой, а скаты крыши имеют одинаковые углы наклона, то угол, который образуют линии слива, делится проекцией линии пересечения строго пополам.

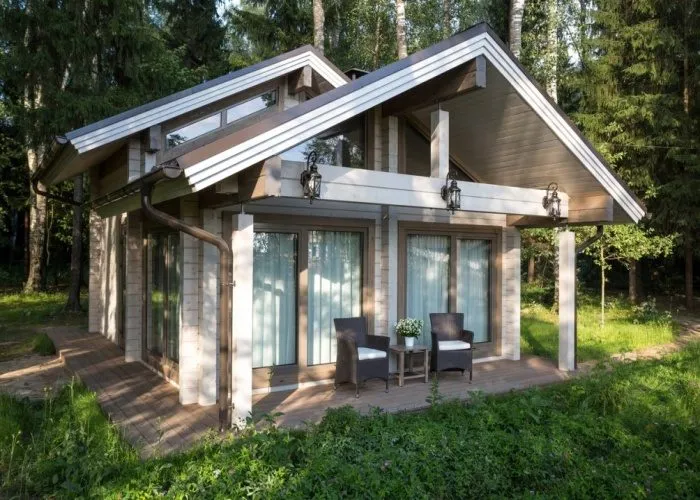

Двухскатная крыша

В тех случаях, если линии сливов двух скатов крыши располагаются параллельно друг другу, то проекция линии пересечения располагается на одинаковых от этих самых скатов расстояниях и лежит параллельно линии слива. Такая ситуация на профессиональном языке кровельщиков именуется «коньком».

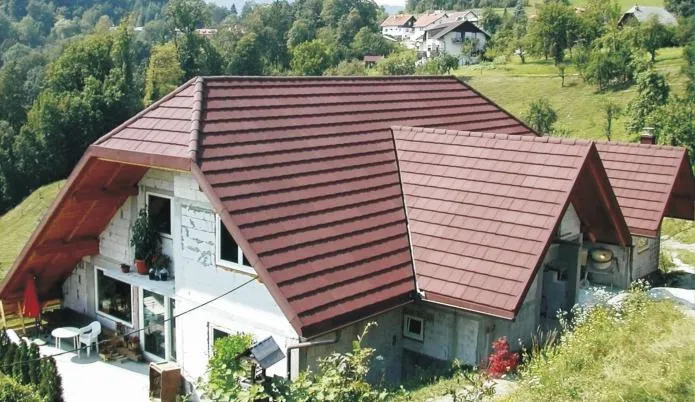

Вальмовая крыша сложной формы

Для того чтобы построить план кровли здания
сам план сооружения условно делится на некоторое количество прямоугольников таким образом, чтобы они обязательно друг друга перекрывали. Кроме того, каждая из сторон этих прямоугольников или частично, или полностью выходит за наружный контур плана. После этого исходя из того, каким образом были ранее приведены положения, над каждым из прямоугольников строят изображения кровли. При этом построение начинается с самого широкого из них.

План кровли
вычерчивается с обязательным оставлением видимых контуров, по которым пересекаются скаты кровли. Проектировщики должны обязательно знать их уклон для того, чтобы построить различные виды (к примеру, вид спереди). Форму фасада обязательно учитывают тогда, когда линии сливов располагаются на разных уровнях.

Рабочие чертежи планов кровли

Согласно действующим строительным нормам, стандартам и правилам, на рабочих чертежах планов кровли
допускается изображение таких элементов, как пожарные лестницы, вентиляционные устройства, дымовые трубы, будки для выхода, слуховые окна и т.п. Если здание имеет несколько пролетов, то для того, чтобы показать уклоны скатов кровли, для всех основных ее участков вычерчиваются схематические поперечные профили. При этом штриховка производится в виде толстой линии.

План кровли промышленного здания

Для зданий других типов уклоны отмечаются на схематических поперечных профилях, а также на основных скатах. Если наличествуют участки, имеющие различную конструкцию и материал кровли, то они на планах выделяются графически, выносными надписями или специальными текстовыми пояснениями.

Обязательными элементами плана кровли являются координационные оси. Помимо них должны также обозначаться металлические ограждения, пожарные лестницы, парапетные узлы и плиты (в тех случаях, если на других чертежах они не обозначены).

Отрасль строительства уже несколько лет подряд переживает процесс бурного развития. Ежегодно возводятся сотни и тысячи новых домов. Причем это могут быть как многоэтажные массивы, так и частные коттеджи. Именно владельцы последних стараются по максимуму принять участие в строительстве, воплотив все свои задумки в новом семейном гнездышке. Одним из важных этапов возведения дома является монтаж крыши. Для того чтобы результат работы отличался качеством и надежностью, необходимо разработать план кровли, согласно которому и будет вестись работа.

Основные сведения

Конфигурация крыши может быть совершенно разной — односкатной, многоскатной, вальмовой, щипцовой и т. д. Также существует масса материалов, которые смогут обеспечить надежность покрытия, — металлочерепица, шифер, профнастил, металл и т. п. Схема крыши позволяет обеспечить правильный расчет необходимого количества материалов на ее возведение, а также дает возможность четко определить этапность работ.

План кровли — чертеж, на котором крыша изображена в нескольких слоях. Каждый из них отвечает определенному этапу строительства. Так, обычно на бумаге отражают схему размещения конструктивных элементов (стропил, несущих балок, обрешетки) или сплошного основания, подкладочного ковра, ендового ковра, кровельного материала. Также план кровли содержит в себе отображение точек труб и вентиляции. Места стыков, ендов и выносятся в отдельные схемы, которые помогают точно определить размещение кровельного пирога.

Основные типы крыш и их достоинства

Перед тем как приступить непосредственно к монтажу крыши, необходимо определиться с материалами для тепло-, паро- и гидроизоляции. Следует разработать точный план с нанесением размеров конструкции. После того как будет известна конструкция крыши и приобретено нужное количество необходимых строительных материалов, можно приступать к установке данного элемента дома.

Для того чтобы определиться с конечным видом полученной крыши, необходимо знать, какие типы ее бывают. Всего выделяют 6 основных категорий:

• односкатные;
• двускатные;
• многоскатные;
• полувальмовые;
• вальмовые;
• щипцовые.

Самым простым вариантом для разработки являются крыши без изломов (то есть план плоской кровли), но все же наиболее часто на домах устанавливаются вальмовые и многоскатные кровли. Именно поэтому правильность расчета материалов и нагрузок на несущие элементы выходит на первый план, ведь в итоге хочется получить качественную и надежную защиту, при этом не слишком переплатив за строительные материалы.

В многоскатных крышах поверхности зачастую имеют форму правильных трапеций или треугольников. Скаты вальмовой кровли могут иметь совершенно разную форму. Это способствует созданию неповторимого вида крыши в частности и дома в целом.

Как составить схему?

В том случае, если план кровли еще не полностью готов, а стропильная система уже собрана, то можно приступать к замерам. Сперва определяется высота от конька до перекрытия. Если крыша состоит более чем из одного уровня, то замеры проводят для каждого из них.

Для большей наглядности создается чертеж стропильной системы в профиль. Это позволит правильно рассчитать площадь крыши. При этом не стоит забывать, что если конструкция состоит из простых элементов, площади которых достаточно легко рассчитать, общее значение этого параметра для кровли будет немного больше за счет наличия свесов.

Давайте рассмотрим расчет односкатной крыши более подробно, с разбивкой плана на составляющие и пояснением формул.

Пример расчета площади

Следует сказать, что план кровли промышленного здания почти ничем не отличается от разработки плана для простой односкатной (плоской) кровли частного дома.

Площадь крыши рассчитывается достаточно просто. Если кровля двускатная, то сперва рассчитывают площадь одного ската, а затем полученное число просто умножают на 2. Здесь не должно возникнуть проблем, так как плоскости зачастую имеют прямоугольную форму. Поэтому формула площади будет иметь вид: S = a х b, где a и b — это длина и ширина ската соответственно. Но тут важно учесть такие параметры, как фронтовой и карнизный свесы.

Для односкатной такой же — просто перемножаем значение длины (длина дома + значение свеса) на ширину кровли (ширина дома + свес).

Отличие плоской кровли от скатной

Для возведения плоской кровли используются битумные, полимерно-битумные или полимерные материалы, которые требуют организации сплошного основания. Именно такие крыши наиболее часто встречаются на различных промышленных объектах. Эластичность самого материала позволяет поглощать температурные и механические воздействия, при этом он не поддается деформации. Основанием под такое покрытие могут быть цементная стяжка, несущие плиты либо слой теплоизоляции.

План кровли плоского типа зачастую представляет собой несущую плиту, накрытую паро- и теплоизоляторами. Для защиты от проникновения влаги «ковер» завершают Такой способ возведения кровли распространен при строительстве промышленных объектов, частных жилых и хозяйственных зданий.

Плоские конструкции могут быть как неэксплуатируемыми, так и эксплуатируемыми. Что это означает? В первом случае на кровлю нельзя выходить (кроме случаев ремонта и профилактики). Во втором же на ней можно создать зону отдыха, сад или даже целую парковку.

План кровли: правило оформления чертежа

Для того чтобы правильно начертить план, следует обязательно ознакомиться с нормами по созданию схем зданий. Независимо от типа или скатная) необходимо просчитать количество водостоков. Их обязательно указывают в плане. Чертеж разделяют на несколько равных прямоугольников, в каждом из которых расчерчиваются водостоки, коммуникации, вентиляционные люки и окна.

По созданному плану рассчитывают количество материалов для строительства крыши. При этом необходимо иметь в виду определенный размер запаса. Это поможет избежать проблем с нехваткой строительных материалов в момент возведения крыши. Если взять строго то количество ресурсов, которое получилось в результате расчетов, то в 90% случаев его попросту не хватит. Это связано с тем, что иногда кровельный материал может браковаться или в момент строительства становится понятно, что нахлесты должны быть больше.

О том, как чертить план кровли, написано немало. Есть примеры и в специализированной литературе. Только изучив ее, можно создать действительно качественный чертеж, по которому будет возведена отличная крыша. В большинстве же случаев гораздо проще обратиться в строительные конторы, которые предлагают подобный тип услуг. Профессионалы смогут учесть все пожелания заказчика и разработать такой план, который сможет удовлетворить все его запросы.

Чем покрыть плоскую крышу дома?

Покрытие для плоской крыши дома зависит от многих факторов, таких как климатические условия, размер крыши, наклон крыши и т.д. Вот некоторые из наиболее распространенных типов покрытий для плоских крыш:

1. Мембранные покрытия: Это популярный вид покрытий для плоских крыш. Эти материалы изготавливаются из резины или пластика, имеют высокую устойчивость к воздействию солнца, воды и других факторов. Такие покрытия имеют долгий срок службы и легко монтируются.

2. Битумная черепица: Битумная черепица является довольно популярным материалом для кровли, и может использоваться и для покрытия плоских крыш. Она имеет высокую устойчивость к ультрафиолетовым лучам и воде, а также отличается хорошей прочностью и долговечностью.

3. Металлическая кровля: Это кровельный материал, который часто используется для покрытия плоских крыш. Он имеет прочную структуру и может быть выполнен в различных цветах и текстурах, что позволяет выбрать наиболее подходящий вариант для конкретного дома.

4. Композитная кровля: Композитная кровля является современным и популярным вариантом покрытия для плоских крыш. Это экологически чистый материал, который отличается высокой устойчивостью к атмосферным явлениям и имеет долгий срок службы.

Кроме перечисленных, есть и другие типы покрытий для плоских крыш, такие как полимерные материалы, битумная рулонная кровля, а также традиционные рубероидные покрытия. При выборе оптимального покрытия для плоской крыши, следует обратиться к профессиональному кровельщику, который поможет выбрать наиболее подходящий материал в зависимости от конкретных требований и условий.
