Подключение интернет розетки своими руками

Для увеличения клиентской базы и прибыли провайдеры стремятся обеспечить эффективным выполнением задач — они создают локальные компьютерные сети в некоторых районах города или даже во всем городе. Они устанавливают сетевую аппаратуру в жилых домах в защищенных местах, таких как лифты и другие хозяйственные помещения, а также прокладывают витую пару в квартиры через межэтажные кабельные каналы.

И болтается этот кабель возле плинтуса, постоянно мешая и цепляясь за ноги. Выход очевиден – нужно его спрятать и подключить к интернет розетке.

Сетевые розетки с портом RJ-45, в просторечии называемые интернет розетки, точно так же как и обыкновенные электрические розетки делятся на розетки наружные для скрытой проводки и встроенные для скрытой проводки. Если первые просто закрепляются на поверхности стен, то для монтажа встроенной требуется скрытый кабельный канал и установочная коробка для розетки. На этом, пожалуй, их сходство и заканчивается. Так как по витой паре передается высокочастотный слаботочный сигнал, то, во избежание наводок, крайне не рекомендуется ее прокладывать в непосредственной близости от электропроводки. Лучше всего это сделать по противоположной стене или, если проводка идет под потолком, под плинтусом пола.

В местах пересечения канала электропроводки витую пару проводят в перпендикулярном направлении. В информационно-вычислительных центрах, серверных залах сигнальные слаботочные кабели укладываются в специальные металлические секционированные кабельные каналы. Если в помещении, где проходит витая пара, достаточно высокий уровень электромагнитных помех и скорость соединения критична, прокладку выполняют в металлической трубе. В условиях обычной городской квартиры чаще всего применяются пластиковые кабельные каналы.

Для того чтобы выполнить подключение интернет розетки к витой паре совсем не обязательно обращаться к вашему провайдеру – эта процедура вполне по силам старшекласснику. Если витая пара проведена под плинтусом, то прямо над ним на липучку или двухсторонний строительный скотч крепится основание наружной сетевой розетки. Также его можно основательно закрепить шурупами, вкрученными в пластиковые дюбели, но придется сверлить стену.

Конструкция наружной розеткипроста: в пластиковом основании закреплена печатная плата с ответной частью разъема RJ-45, колодкой для коммутации проводников витой пары; пластиковая крышка сверху закрывает основание. В старых розетках 3-ей категории для соединения используются винтовые контакты. Во время подключения приходится раскручивать проводники пары, снимать изоляцию и зажимать винтами, что негативно сказывается на помехозащищенности такого соединения. В более новых розетках категории 5е контакты уже прорезные ножевого типа: изоляция не снимается, в процессе подключения проводников она прорезается острыми гранями контактов. Расплетать витую пару нет необходимости, поэтому ее помехоустойчивость не снижается.

Для правильного подключения интернет розетки на ней нанесена цветовая схема коммутации проводников витой пары. Желательно узнать у провайдера, по какому стандарту обжат разъем на его стороне: EIA/TIA-568A или EIA/TIA-568В. Если не получится узнать – ничего страшного – подключайте по любому, потом, если что не заработает, поменяете местами оранжевую и зеленую пары. Американцы для горизонтальных каналов рекомендуют применять стандарт 568A, а для вертикальных – 568В, но у нас это правило соблюдается далеко не всеми и не всегда.

Подключение встроенной сетевой розетки

немного отличается от описанного ранее. Сначала

нужно в стене сделать штрабу для кабельного канала витой пары. Под установочную

коробку сверлится глухое отверстие, она ставится в него, все выравнивается

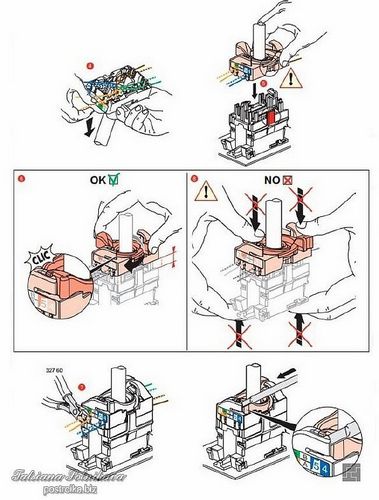

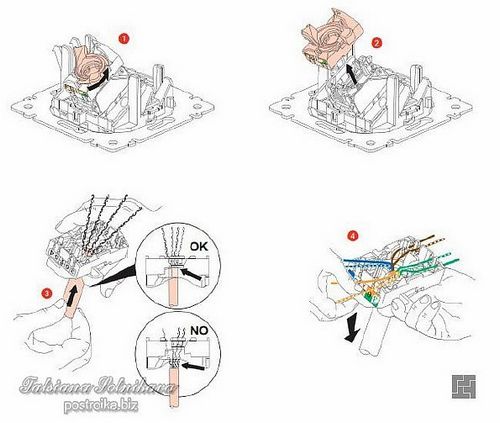

гипсовой или алебастровой смесями и шпатлюется. Как

подключить интернет розетку к витой паре хорошо видно на рисунках

приведенных ниже.

По окончании процесса подключения кабеля, розетка вставляется в коробку и фиксируется раздвижными металлическими лапками или шурупами. Сверху защелкивается пластиковая накладка и можно смело подключать патч-кордом сетевую карту компьютера.

Как вы заметили подключение интернет розетки вполне можно выполнить самостоятельно в домашних условиях, не обращаясь за помощью к специалистам кабельных сетей. Напоследок хочется предостеречь Вас от укладки витой пары категории менее 5е – лучше сразу заложить некоторую избыточность ее характеристик, чтобы в случае установки провайдером аппаратуры, поддерживающей скорость передачи данных 1000 Мбит/с, не пришлось покупать и укладывать новую. Быстрого вам Интернета!
