Электросчетчик Энергомера СЕ-101 широко используется в однофазных переменных токовых сетях для регистрации однотарифного потребления электроэнергии. Этот счетчик относится к современным устройствам, которые рекомендуется применять и использовать согласно рекомендациям энергоснабжающих компаний.

Если вас интересует вопрос о подключении электросчетчика Энергомера СЕ101, вы можете найти информацию по запросу «энергомера се101 подключение».

Счетчик относится к современным приборам, применение и использование которых рекомендовано энергоснабжающими организациями. Имеет сертификат Государственного реестра средств измерений

Описание прибора

Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.

Обзор однофазного электрического счетчика Энергомера СЕ 101

Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:

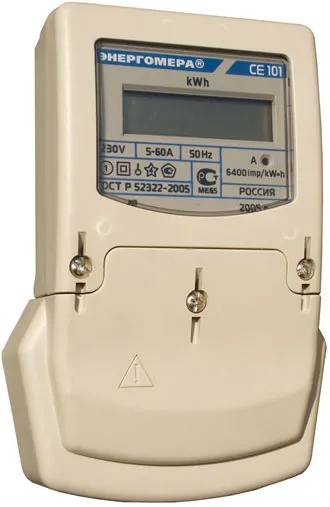

  • S6 или S10 — крепление на щиток 3 винтами;
  • R5 — фиксирование на DIN-рейку;
  • R5.1 — универсальное крепление.

Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.

Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.

Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).

Срок службы электросчетчика составляет не менее 30 лет.

Световые индикаторы

На лицевой панели электрических счетчиков находятся 1 или 2 светодиода. Один из светодиодов, обозначенный как «3200 imp/kW•h» или «1600 imp/kW•h» выполняет 2 функции:

  • непрерывное свечение — подключение к сети и отсутствие потребляемой мощности;
  • мерцание — пропорционально величине нагрузки.

Данный индикатор имеется во всех моделях электрических счетчиков.

Для моделей CE101 S6 и S10 характерно наличие второго индикатора «Робр», который загорается при наличии обратной мощности.

Обзор однофазного электрического счетчика Энергомера СЕ 101

Индикатор сети и нагрузки при потребляемой мощности ниже порога срабатывания светится с пониженной яркостью. При увеличении нагрузки светодиод начинает включаться ярко на время 30-90 мс с частотой, пропорциональной величине нагрузки.

Подсчитав количество импульсов счетчика за выбранный промежуток времени, можно определить величину потребляемой мощности. Данная функция СЕ 101 удобна при дистанционном контроле и неисправности индикатора.

Особенности индикационного табло

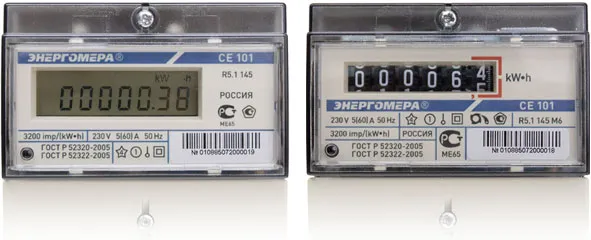

Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:

  • М6 — шестисегментный;
  • М7 — семисегментный;
  • отсутствие символа «М» — жидкокристаллический.

Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.

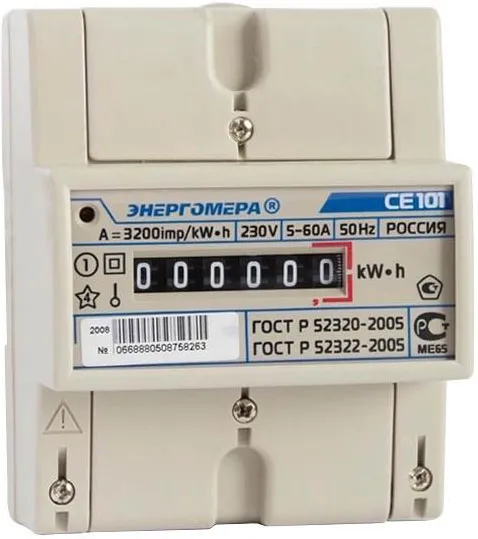

Обзор однофазного электрического счетчика Энергомера СЕ 101Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

  • 1- вход фазы (сеть);
  • 3 — выход фазы (нагрузка);
  • 4 — вход нуля (сеть);
  • 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

  • отключить питание на вводном кабеле;
  • установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
  • зачистить концы вводного кабеля;
  • подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
  • вновь отключить питание;
  • зажать вводные провода в клеммах колодки в соответствии со схемой;
  • подключить провода нагрузки;
  • подать питание;
  • проверить наличие напряжения на выходе счетчика;
  • подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Снятие показаний и поверка счетчиков

Для снятия показаний к учету берутся только цифры, не обведенные красной каймой, а у устройств с жидкокристаллическими индикаторами — только цифры до запятой.

Поверка счетчиков производится в специализированных организациях. Межповерочный интервал составляет 16 лет. Внеочередная поверка производится после ремонта. Поступающие в продажу устройства уже имеют поверку, но ее срок не должен быть более 2 лет. В противном случае необходима повторная поверка.

Для защиты от вскрытия электросчетчики СЕ имеют специальную голографическую наклейку. Винт, скрепляющий части корпуса, опломбирован. На пломбе указана дата поверки прибора.

Какое подключение мощнее звезда или треугольник?


Подключение звезда и треугольник являются способами подключения трехфазных двигателей к питающей сети переменного тока. Оба метода имеют свои преимущества и недостатки, и мощность, которую может выдать двигатель при каждом из этих методов, зависит от его конструкции и номинальной мощности.

Общепринято считать, что при подключении двигателя треугольником он способен вырабатывать большую мощность, чем при подключении звездой. Это связано с тем, что при подключении треугольником напряжение на каждой фазе увеличивается в корень из трех раз, что приводит к увеличению мощности и тока. Таким образом, при подключении треугольником двигатель может работать с более высокой мощностью и скоростью.

Однако, стоит отметить, что при подключении треугольником двигатель потребляет больше электроэнергии и может иметь больший ток пуска, что может привести к проблемам в электрической сети. Кроме того, подключение треугольником может быть менее экономичным, так как требует большего количества проводов и соответствующего оборудования для подключения.

В целом, выбор между подключением звездой и треугольником зависит от конкретной ситуации и требований к работе двигателя. Если необходима большая мощность и скорость, то подключение треугольником может быть предпочтительнее, но при этом следует учитывать возможные проблемы с электрической сетью. Если же важна экономия энергии и более устойчивая работа, то подключение звездой может быть более подходящим выбором.
