Одним из важных элементов при установке теплых полов является соединение с терморегулятором. Этот прибор обеспечивает удобную температуру в помещении с экономией электроэнергии. Кроме того, термостат защищает от перегрева и повреждения пола из-за перегрева водяного контура.

Содержание:

Рассмотрим, какие существуют термостаты, и какие есть схемы подключения терморегулятора теплого пола для разных типов полов.

Разновидности терморегуляторов

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

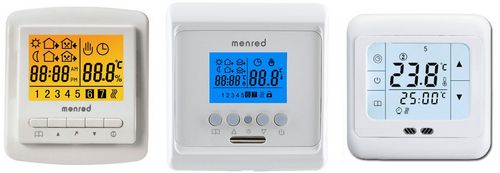

Приборы для электрических полов подразделяются на механические и электронные (программируемые). Программируемая модель способна не только поддерживать температуру на нужном уровне, но и делать это в соответствии с настройками по времени.

Например, с определенного часа (жильцы вернулись домой) пол греется, днем (когда в доме никого нет) – выключен.

Электронная модель допускает несколько режимов работы: вечером температура выше, ночью – ниже. Настройки варьируются в зависимости от сезона. Программируемый терморегулятор легко интегрируется в систему умного дома.

У механической модели простое устройство. Вы задаете определенную температуру, пол нагревается. Дальше за работой системы следит термодатчик: когда температура опускается ниже настроечной, нагрев снова включается, при достижении нужных показателей – выключается.

Терморегулятор для водяной системы тоже может быть двух видов: термомеханический (на основе термостатической головки) и электронный, объединенный с сервоприводом.

Подключение 2 теплых полов к одному терморегулятору возможно при соблюдении нескольких условий:

  1. Напольные покрытия должны быть одинаковыми, т.к. теплопроводность у материалов различна. Например, для плитки и ковролина настройки разные. Если настраивать на ковролин, получатся лишние энергозатраты, если на плитку – пол с ковролиновым покрытием не будет прогреваться должным образом.
  2. Оба контура располагаются либо в одной комнате, либо в помещениях с одинаковым микроклиматом. Тоже по причине общих настроек.
  3. Длина контуров примерно одинаковая.
  4. Полы должны быть не только одного вида, но и одного производителя, т.к. технические характеристики у разных марок и моделей различны. Результатом смешения может быть либо неэффективная работа одного из контуров, либо его выход из строя.
  5. Суммарная мощность электрических полов (мощность потребляемая электрическим теплым полом) не должна превосходить допустимую мощность термостата, иначе выйдет из строя сам прибор.

Электрический пол

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

Подключение теплого пола без терморегулятора возможно только в одном случае: если это саморегулирующийся кабель. Основа его строения – токопроводящая полимерная матрица.

Ее материал сам реагирует на смену микроклимата в доме: при понижении температуры полимер сжимается, высвобождается много токопроводящих графитовых дорожек; при повышении расширяется и поглощает дорожки.

Для остальных видов электрических полов терморегулятор необходим.

В схеме подключения электрического теплого пола к терморегулятору необходимый элемент – термодатчик. Он состоит из двух проводов, соединенных термопарой. Сопротивление проводов меняется в зависимости от нагрева.

Существуют датчики, которые устанавливаются в пол, и воздушные. Последние располагаются в корпусе прибора и регистрируют температуру воздуха в комнате. Терморегулятор со встроенным датчиком температуры воздуха должен быть защищен от прямых солнечных лучей и находиться на удалении от отопительных приборов. Размещать устройство на сквозняке тоже нежелательно.

Прибор либо подключают к розетке, либо соединяют с автоматом (выбор автоматического выключателя) распределительного щита через УЗО. Монтировать можно накладным способом на стену или в специально выполненную штробу. Соответственно силовой кабель от щита подводится либо в штробе, либо прокладывается по поверхности стены в защитной гофре.

Подключение электрического теплого пола к терморегулятору осуществляется при выключенных автоматах. Перед началом установки следует ознакомиться с электрической схемой в инструкции к прибору.

Подсоединяем контактные провода электрического пола к соответствующим клеммам термостата. Не перепутайте назначение жил: фаза обозначается буквами F или L, ноль – N. Принятая цветовая маркировка: ноль – синий, фаза – черный, красный, коричневый, белый. Заземление маркируется зелено-желтым цветом. Сверяемся со схемой.

Обычно это выглядит так:

  • 1 разъем – фазовый провод от распредщита;
  • 2 – ноль от щита;
  • 3 – фаза от теплого пола;
  • 4 – ноль от теплого пола;
  • 6 и 7 – провода от датчика (полярность не важна).

Далее нужно оттестировать работу термостата. Устанавливаем на регуляторе температурный минимум, подаем питание. Включаем нагрев, меняем на регуляторе температурный режим. Когда нагревательный элемент включается, слышен щелчок. Остается только проверить, нагревается ли пол.

Особенности подключения пленки

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

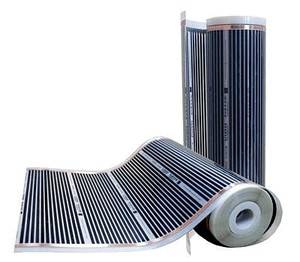

При подключении пленочного теплого пола к терморегулятору датчик устанавливают с изнаночной стороны ИК-пленки. Для его защиты от внешних воздействий используется пластиковая трубка.

Т.к. ИК-пленка очень тонкая, для размещения трубки с датчиком делается углубление в основании, чтобы не было заметных выступов над плоскостью пола.

Схема подключения пленочного теплого пола к терморегулятору параллельная. От каждой секции пленки отходит два провода: один подсоединяется к следующей секции, второй – к термостату.

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

Особенности подключения кабеля

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

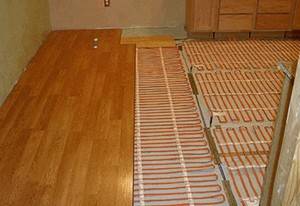

У кабельных моделей датчик помещается в полу между витками кабеля. Если пол монтируется в стяжку, датчик необходимо поместить в защитную гофрированную трубку вместе с самим кабелем.

Один конец трубки располагается внутри стяжки, второй выводят к стене с терморегулятором так, чтобы оставалась возможность замены датчика в случае неисправности. Соединительная муфта остается в стяжке.

Перед заливкой бетона производится тестирование системы: нужно проверить тестером сопротивление кабеля и убедиться, что значение совпадает с паспортным.

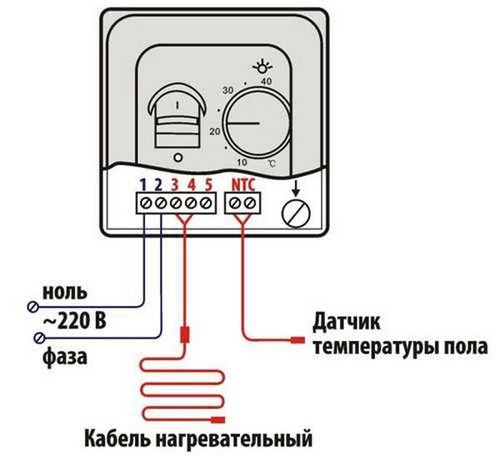

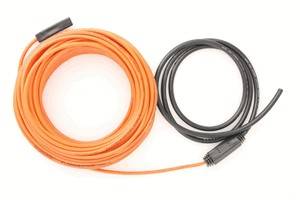

Кабель может быть одножильным и двухжильным. Схема подключения двухжильного теплого пола к терморегулятору проще: кабель подсоединяется к термостату одним концом. К разъемам прибора 3, 4 и 5 подсоединяются соответственно жилы фаза, ноль и земля (если она есть). При наличии у прибора клеммы РЕ заземляющие провода соединяются с общим контуром заземления через нее.

Подключение одножильного теплого пола к терморегулятору осуществляется обоими концами кабеля. Их подсоединяют к разъемам 3 и 4. На разъем 5 или РЕ выводят землю от обоих концов.

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

Водяной пол

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

Для водяной системы установка терморегулятора не так обязательна, как для электрической. Если сам котел (котлы для теплого водяного пола) работает не на электричестве, больших финансовых потерь из-за неоптимизированной работы пола не будет.

При желании можно регулировать подачу теплоносителя вручную, ориентируясь на субъективные ощущения. Но это в том случае, когда пол – единственный источник обогрева, и котел в соответствии с настройками греет теплоноситель до температуры не выше 50 градусов. Если в системе присутствуют горячие радиаторы или контур ГВС, регулятор следует установить.

Самый простой вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, одновременно перекрывая/открывая подачу теплоносителя.

Для большого дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

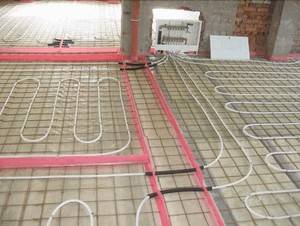

Схема подключения терморегулятора для водяного теплого пола выглядит так: сервопривод устанавливают на обратную гребенку коллектора (коллектор для теплого водяного пола), от него тянут провода к терморегулятору с датчиком температуры воздуха.

Электрическая распредкоробка для привода и термостата располагается в коллекторном шкафу выше гребенок, кабель (как выбрать кабель для электропроводки) от нее уходит на распределительный щит.

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

Заключение

Подключение теплого пола к терморегулятору, схемы подключения электрического и водяного пола

В подключении терморегулятора сложностей нет. Нужно только не путать фазы проводов и соблюдать нормы безопасности.

Терморегулятор, как и любой электрический прибор, должен устанавливаться в соответствии с ПУЭ.

Рекомендуется также перед подключением проверить фазность жил индикаторной отверткой, т.к. изготовители кабеля на заводах сами, случается, путают цвета.

Видео о подключении теплого пола к терморегулятору.
