Полное руководство по трансформаторным сварочным аппаратам

1. Что это такое и для чего служит?
2. Устройство и принцип работы
3. Классификация
4. Популярные модели
5. Как выбрать?
6. Особенности эксплуатации
7. Возможные неисправности

Благодаря электрическому току сращивание металлических поверхностей стало более удобным. Этот процесс осуществляется с использованием сварочного оборудования, которое работает путем преобразования энергии.

Что это такое и для чего служит?

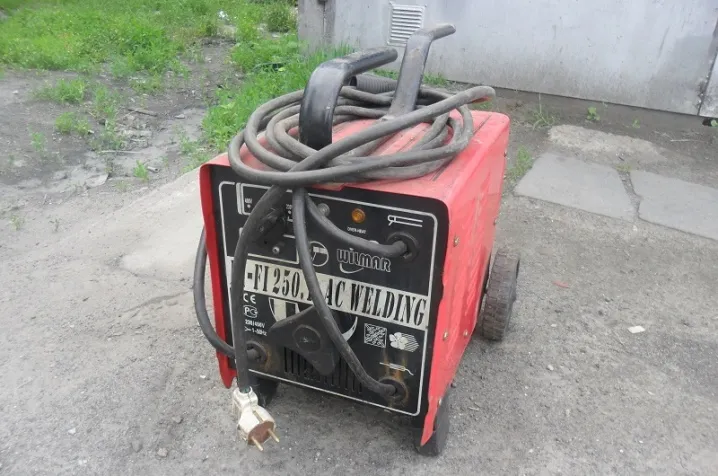

Заменить сварку практически нереально, так как крепеж при помощи метизов способен решить проблему только на некоторое время. Трансформаторный аппарат – это самое распространенное оборудование для проведения сварочных работ. Этот ключевой элемент способен создавать дугу при сваривании металлических деталей. Для ручного проведения процедуры мастеру потребуется использование электродов.

В основе сварочного приспособления для бытовых нужд располагается однофазная схема, обладающая невысоким напряжением. При работе мастеру стоит следить, чтобы контакт в розетке был качественным, так как не каждому источнику под силу выдержать проведение такой процедуры. Большинство моделей данного оборудования имеют схожие технические характеристики, но есть и отличия, от которых зависит скорость работы и ее результат.

Самой важной характеристикой агрегата сварочного типа считается показатель номинального тока. От него зависит, какой толщины материал будет обрабатываться тем или иным трансформатором. Бытовые приспособления характеризуются силой тока, не превышающей 160 ампер, у профессиональных она составляет 220 ампер. Средним выходным напряжением для сварочного приспособления является 70 Вольт, но есть и такие модели, что имеют показатель в 90 Вольт.

Агрегаты для сварки обычно работают около 7 минут без перерывов, однако стоит запомнить, что по прохождении этого времени прибор стоит отключать на 180 секунд. Предназначение трансформатора для сваривания – это образование неразрывного типа соединения между поверхностями или деталями из металла.

Надежность и неприхотливость устройства радует человечество уже сотни лет.

Также среди преимуществ техник можно выделить такие моменты:

• низкую цену;
• простоту в обслуживании и хранении;
• хороший уровень ремонтопригодности;
• отличную мощность;
• возможность сваривать металлы с большой толщиной.

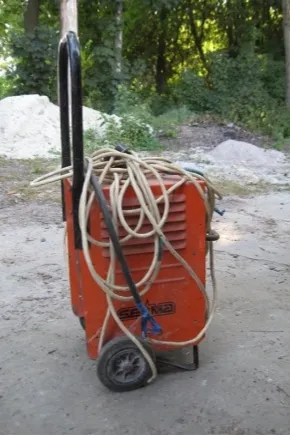

Минусами оборудования можно считать большие размеры и вес, затруднения в регулировке напряжения, помимо этого у него прослеживается нестабильное горение дуги и трудности в поджоге.

Устройство и принцип работы

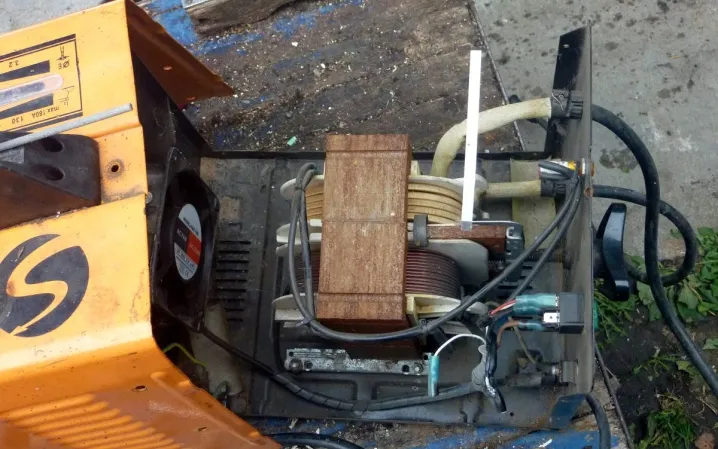

В конструкционных параметрах и принципе действия сварочного трансформатора все просто и понятно даже для начинающего сварщика. Благодаря простой схеме конструкции аппараты подлежат ремонту и не требуют больших затрат для обслуживания. Данный вид оборудования состоит из следующих элементов:

• сердечника;
• рукоятки;
• рым-болта;
• корпусной крыши;
• винта с ленточной резьбой;
• винтовой гайки;
• вторичной и первичной обмоток;
• охлаждающих жалюзи;
• корпуса;
• зажима для подсоединения проводов цепи сварки;
• ручки.

Узлу трансформатора свойственно понижение напряжения, которое поступает от электросети. Благодаря регуляторному узлу можно установить необходимую силу тока. Для того чтобы сжигать дугу, в сварочных аппаратах используется постоянный ток.

Таким образом, происходит адаптация тока под нужные параметры.

Классификация

Сварочные трансформаторы считаются незаменимыми при процессе ручного и некоторых видов промышленного сваривания. В продаже встречается большое количество разновидностей данного агрегата, каждый из которых имеет свое предназначение и выполняет только определенный тип работ.

По фазности напряжения в сети

Согласно особенностям регулировки сварщик может воспользоваться определенными видами оборудования.

1. Однофазным. Такое оборудование работает при наличии напряжения в 220 В. Зачастую его используют для решения многих бытовых задач.
2. Трехфазным. Это устройство может функционировать при условии напряжения в 380 В. На выходе агрегат дает оптимальную силу тока, благодаря которой можно приваривать детали большой толщины. В этой категории есть и модели, работающие с 220 В.

По количеству обслуживаемых мест

Трансформатор, который используется для сварочного процесса, может предназначаться для различного числа рабочих мест. Количество постов зависит от того, сколько кабелей может присоединиться к агрегату. Согласно этому показателю сварочное оборудование делится на однопостовое и многопостовое. Однопостовый трансформатор работает только с одним рабочим местом, то есть к нему можно подсоединить единственный сварочный кабель. С аппаратами данного вида работает только один мастер.

Многопостовым устройством может пользоваться команда сварщиков, состоящая из 3-6 человек. Эта особенность обуславливается тем, что к аппарату можно подключить несколько кабелей для сварки.

По конструкции

У трансформаторов для сварки могут быть отличия в конструкции. Взяв во внимание особенности составных частей, оборудование можно поделить на типы.

1. Аппараты, работающие на магнитном номинальном рассеивании. В их конструкции имеется трансформатор и дроссель, что регулирует напряжение.
2. Трансформаторы с высоким уровнем магнитного рассеивания. Вместе с оборудованием мастер в комплекте получит подвижную обмотку, конденсатор, стабилизатор.
3. Модели тиристорного типа. Данные устройства считаются сравнительно новыми на рынке оборудования. В основе аппарата присутствует силовой трансформатор, а также тиристорный фазорегулятор.

Трансформаторы этой разновидности характеризуются малым весом, что отличает их от подобного оборудования.

Популярные модели

Покупая тот или иной вариант трансформатора для сварки, потребитель должен обратить внимание на маркировку. Благодаря последней можно узнать об особенностях и назначении товара:

• Д — приспособление для дуговой сварки;
• П — работает на плазменном сваривании.

Если на оборудовании написана буква Г, то это значит, что процедуру можно проводить с защитными газами. При наличии буквы Ф, стоит понимать, что устройство работает с флюсовой сваркой. У – это универсальные сварочные аппараты. Помимо этого маркировка трансформатора может иметь следующие обозначения:

• Ж – жесткий процесс;
• П – падающая сварка.

Если сварщик увидел на технике букву М, то ему стоит знать, что данный агрегат он может использовать для нескольких постов.

Рейтинг хороших трансформаторов для сварки, которые могут использоваться для мелкой работы.

• «Зубр ЗТС-200» – это оборудование характеризуется компактностью и маневренностью во время проведения сварочных работ. Агрегат может использоваться для сваривания деталей из низкоуглеродистого вида стали с толщиной до 6 миллиметров. Корпус прибора характеризуется надежностью, так как состоит из качественного металла. Ему свойственна выдача переменного напряжения. К преимуществам модели можно отнести высокое качество, удобство применения, доступную стоимость и безопасность.

Недостатки прибора – это большой вес и быстрое нагревание.

• Prorab forward 180. Бюджетная модель трансформатора имеет в составе два кабеля с прищепкой, щитки, светофильтры, щетки по металлу, что оснащены шлакоустранителями. Используют модель зачастую с электродами целлюлозного и рутилового вида. К преимуществам оборудования потребители относят компактность держателя, возможность сваривать черные металлы, наличие антикоррозийного покрытия на корпусе.

Минусами данной модели считается большой вес, отсутствие вспомогательного поворотника и сетевой вилки.

• Blue Weld Gamma 2162 – это компактное сварочное оборудование с оригинальным дизайном. Весит агрегат 16 килограммов, но благодаря наличию рукоятки его можно с легкостью переносить. Минусами этой модели можно назвать высокую стоимость, возможность использовать электроды с диаметром менее 4 миллиметров.

Преимущества модели:

• возможность переключиться с 220 на 380 В;
• работает при минусовой температуре окружающей среды;
• сваривает металл с толщиной в 5 миллиметров;
• в комплектации имеет держатель, щиток и отбойник.

Профессиональными моделями, с помощью которых сварщики решают серьезные задачи, можно назвать те, что представлены ниже.

1. «Кавик ТДМ-252У2, Cu, 380 В». Высокомощная модель сварочного аппарата способна не только резать, но и наплавливать металл. Недостатком качественного и надежного приспособления считается большой вес и возможность перемещать его только по ровному полу.
2. Brima ТДМ1-315-1 – это промышленный вариант сварочного оборудования, который используется в слесарном цеху или ремонтной мастерской. Трансформатор способен сваривать поверхность с толщиной от 2 до 3 сантиметров.

Как выбрать?

Выбор бытового трансформатора для сварки должен включать расчет всех характеристик, благодаря которым прибор сможет справиться с поставленными перед ним задачами.

Перед покупкой оборудования для сварочного процесса мастеру стоит определиться с такими показателями:

• входным напряжением;
• мощностью;
• регуляцией сварочного тока;
• размерами электродов;
• номинальным показателем силы напряжения;
• показателями рабочего режима;
• габаритами и массой оборудования;
• напряжением в холостом ходу.

Особенности эксплуатации

После покупки сварочной техники мастер должен правильно провести регулировку тока и режима в холостом ходу. Для того чтобы обеспечить длительный период эксплуатации данному оборудованию и возможность качественно осуществлять сварку медного провода, сварщику стоит обеспечить качественное подключение трехфазного или однофазного аппарата. Не стоит забывать об аккуратности применения техники и соблюдении правил безопасности.

Подключать трансформатор можно только теми кабелями, что подходят для определенной модели. Категорически запрещено осуществлять установку подобных агрегатов в помещении с высокой влажностью. Охлаждение оборудования должно быть предусмотрено заблаговременно. Во время использования трансформатора не стоит допускать его перегрева. Если был замечен какой-либо сбой в работе, стоит немедленно отключить технику от электросети.

Работая с аппаратом для сварки, не стоит забывать о том, что ему требуются перерывы в процессе функционирования, так как способствуют охлаждению устройства. Несмотря на то что сварочный трансформатор – это безопасный вид техники, специалисты не рекомендуют трогать его руками в процессе варки металла. В противном случае мастер может получить удар током. Каждый раз перед началом работы нужно проверять наличие заземления и его исправность.

После завершения работы оборудованию нужно дать остыть, так как сварщик может получить кожный ожог при непосредственном контакте с корпусом.

Возможные неисправности

Не только купленный, но и собранный собственноручно сварочный трансформатор нуждается в регулярном обслуживании и может время от времени выходить из строя. Ремонт такого оборудования не подразумевает никаких сложностей, поэтому его провести под силу практически каждому сварщику. Самой распространенной поломкой агрегата для сварки считается замыкание цепи, из-за этого оборудование может самопроизвольно выключаться. Устранить проблему можно с помощью разборки трансформатора и последующей замены сломанной детали.

В некоторых случаях сварочный аппарат выходит из строя из-за перегрева, который может произойти, если пользователь установил ток больше, чем необходимо для нормального функционирования техники. Если чрезмерное нагревание устройства будет наблюдаться постоянно, то это может повлечь за собой поломку ключевого элемента. Как результат может потребоваться полная перемотка сварочного трансформатора.

Бывает, что агрегат издает громкие звуки, это может говорить о том, что в его внутренней части разболтаны болты или гайки. Чтобы привести трансформатор в порядок, мастеру потребуется его разобрать и подтянуть каждое из соединений. После того как ремонт будет закончен, необходимо сделать пробное испытание трансформатора.

Сварочный трансформатор – это не только надежное, но простое в использовании приспособление. Аппарат нашел свое применение не только при домашней сварке, но в некоторых промышленных целях. Благодаря наличию данного оборудования сварщик сможет соединять металлические листы разной толщины.

Подробнее смотрите далее.

Какие бывают виды сварочных аппаратов?

Сварочные аппараты — это инструменты, которые используются для соединения металлических деталей. Существует множество различных типов сварочных аппаратов, включая:

1. Сварочные инверторы — это компактные аппараты, которые используют высокочастотную технологию для преобразования напряжения сети в постоянный ток. Они могут использоваться для сварки различных металлических материалов и подходят для работы в условиях с ограниченным доступом.

2. Сварочные полуавтоматы — это аппараты, которые используются для сварки металлических деталей с помощью проволоки и газа. Они обеспечивают быструю сварку и подходят для работы с различными металлическими материалами.

3. Сварочные аппараты для TIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью тигельной сварки (TIG). Они обеспечивают высокое качество сварки и могут использоваться для сварки тонких листовых металлов.

4. Сварочные аппараты для MIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью метода металлической дуговой сварки (MIG). Они обеспечивают быструю сварку и могут использоваться для сварки различных металлических материалов.

5. Сварочные аппараты для точечной сварки — это инструменты, которые используются для точечной сварки металлических деталей. Они обеспечивают быструю и эффективную сварку и могут использоваться для сварки тонких листовых металлов.

6. Сварочные аппараты для плазменной резки — это инструменты, которые используются для резки металлических деталей с помощью плазменного среза. Они обеспечивают высокую точность резки и могут использоваться для резки различных металлических материалов.

Это далеко не полный список типов сварочных аппаратов, но он включает наиболее распространенные виды. Выбор сварочного аппарата зависит от тип

Сварочный инвертор

Сварочный инвертор — это сварочный аппарат, который использует технологию инвертирования для преобразования высокочастотного переменного тока в постоянный ток. Это делает его более эффективным по сравнению с другими типами сварочных аппаратов, такими как трансформаторные сварочные аппараты, и позволяет использовать его для различных видов сварки, включая MMA, TIG и MIG/MAG.

Сварочный робот

Сварочный робот — это автоматизированная сварочная система, которая использует робота для выполнения сварочных операций. Это позволяет повысить производительность и качество сварки, а также снизить затраты на трудовые ресурсы. Сварочные роботы широко используются в автомобильной, судостроительной, аэрокосмической и других отраслях промышленности.

Выбор сварочного аппарата зависит от многих факторов, таких как вид сварки, материал, толщина материала, тип работы, бюджет и т.д. Поэтому перед выбором необходимо тщательно изучить характеристики различных типов сварочных аппаратов и выбрать тот, который наилучшим образом подходит для конкретной задачи.
