Пошаговая кладка печи — чертежи, подробная инструкция и видеоматериалы

Кладка и футеровка топливника и колодцев печи

При выполнении пошаговой кладки печи необходимо придерживаться точных предварительных расчетов для укладки и футеровки. Для топливников шириной до 42 см рекомендуется использовать упрощенный треугольный свод, где кирпич укладывается плашмя. Этот свод затем соединяется с кладкой стенок, которые надежно удерживают пяты, прилегающие к нижним рядам.

Чтобы этого избежать, уложенные под свод пяты для кладки топливника нужно стянуть с помощью кусков квадратной, прямоугольной, угловой или тавровой стали, связанных проволочным жгутом. Проволочный жгут состоит из нескольких проволок, скручиваемых с помощью гвоздя.

Жгут должен располагаться внутри кладки, в шве. Если жгут будет открытым, то он быстро перегорит. Вместо проволоки можно использовать полосовую сталь, прочно зафиксировав ее к брускам. В некоторых конструкциях концы брусков могут выходить наружу. В таком случае их следует стянуть жгутами или круглыми стальными стержнями с резьбой и гайками на концах, под которые в концах брусков должны быть просверлены отверстия.

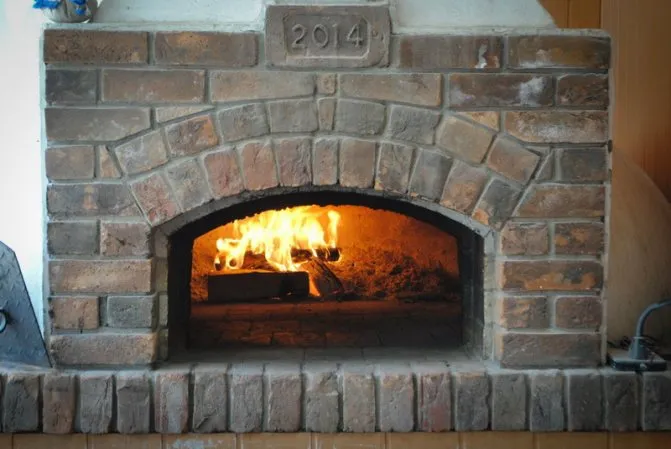

Топливники с пролетами до 38 см можно перекрывать, выпустив кирпич из боковых стенок кладки. Для прочной фиксации свешивающихся опорных кирпичей боковые стенки кладки должны располагаться выше перекрываемого ряда не менее чем на четыре ряда кладки. Чем больше будет выложено рядов, тем лучше кладка топливников печи, так можно избежать опрокидывания перекрытия внутрь печи.

В процессе кладки колодцев печи топочные отверстия рекомендуется перекрывать различными перемычками. Запрещено опирать кирпичи на рамку дверцы. При ширине топочного отверстия менее 250 мм его перекрывают в замок, стесывая кирпич. При ширине отверстия более кирпича необходимо выполнять кирпичную перемычку.

Технология кладки кирпича

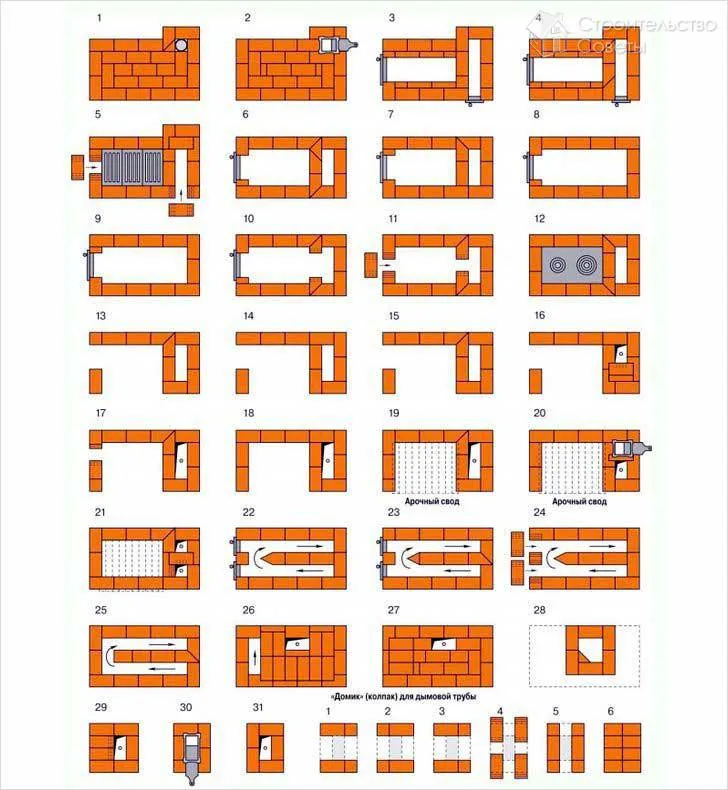

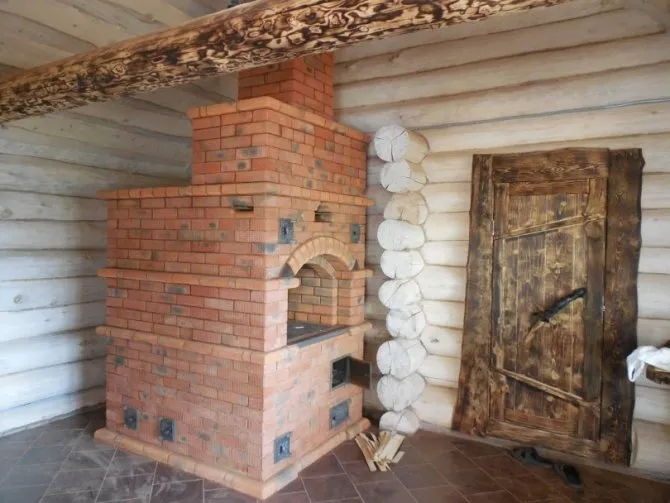

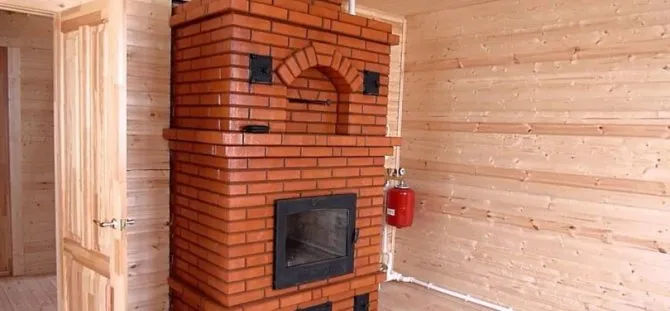

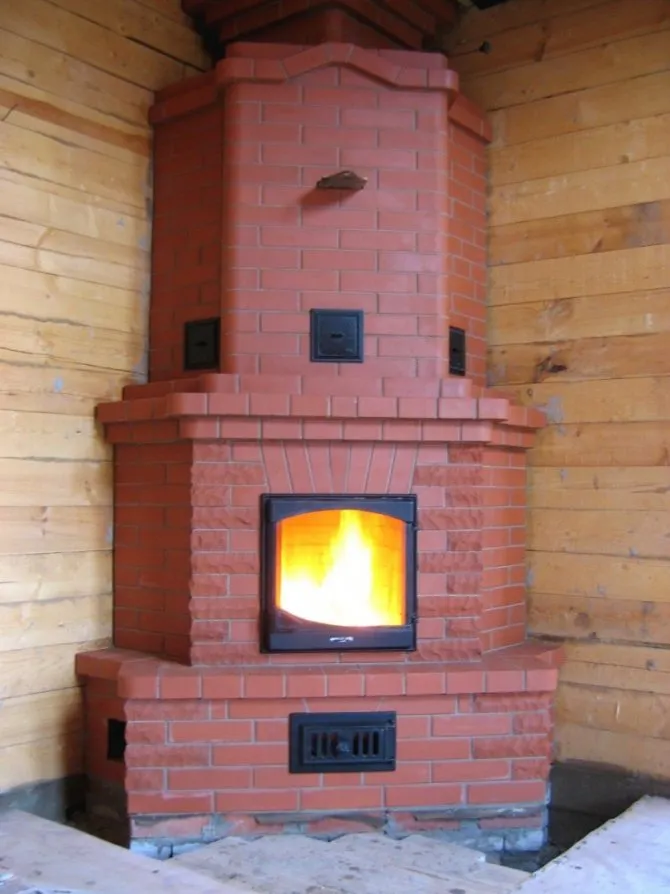

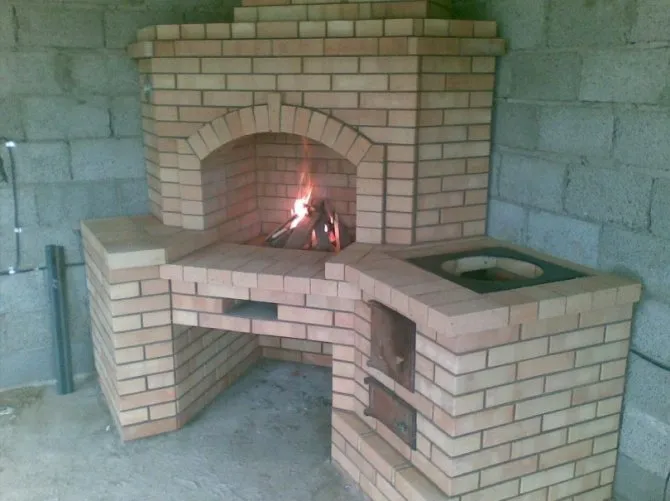

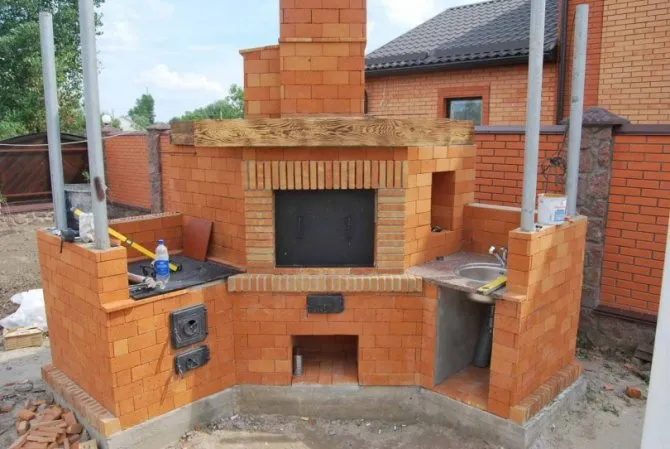

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

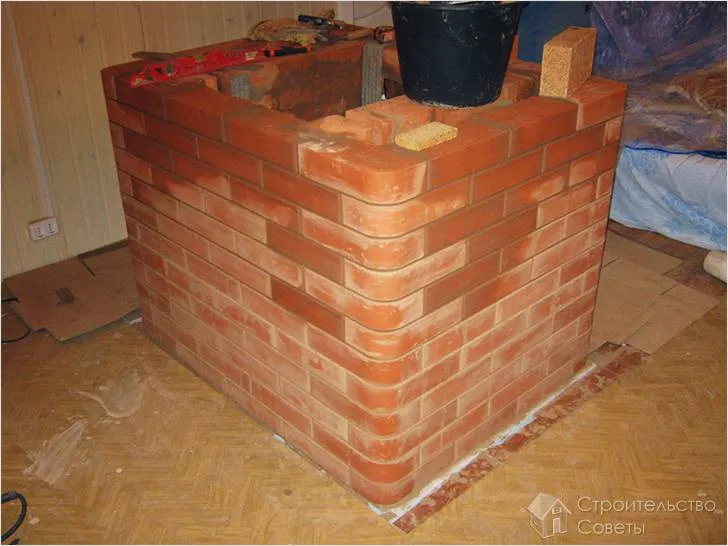

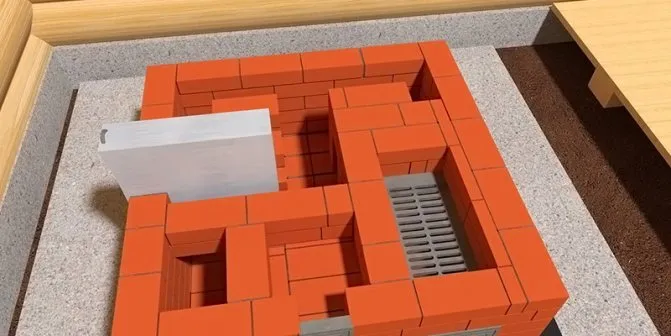

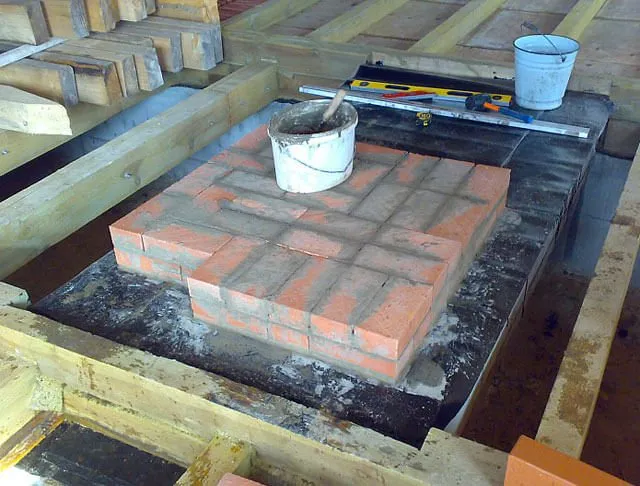

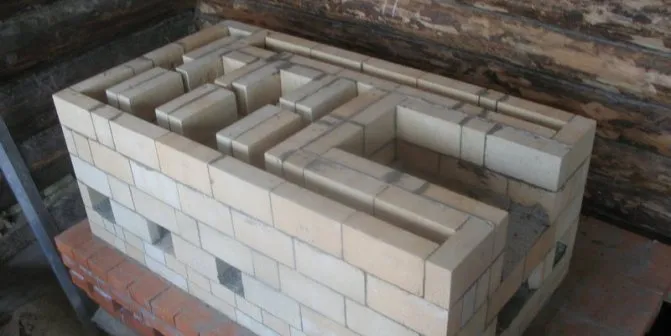

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

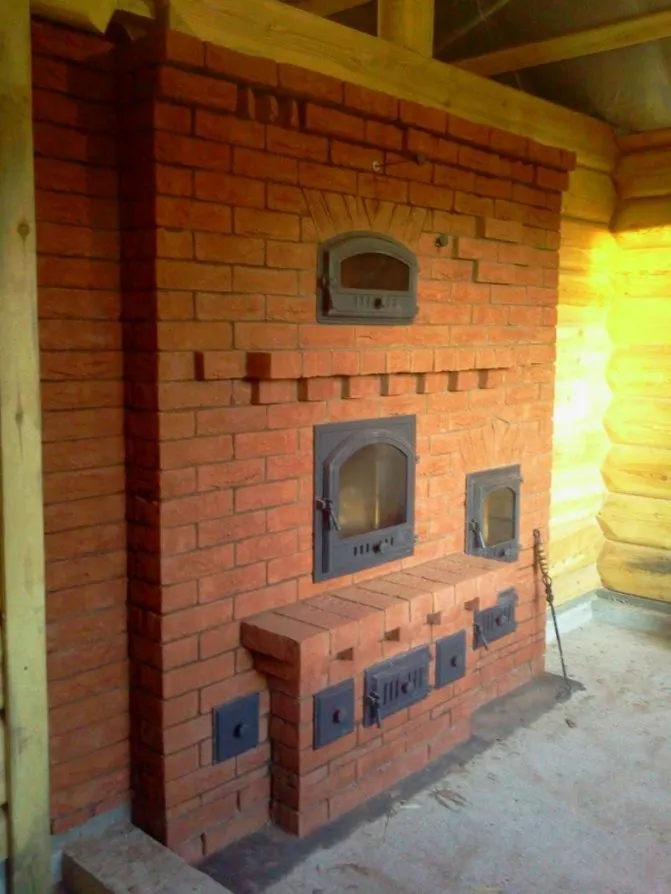

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Строительство фундамента печи

Перед тем, как самому сложить печь на даче, потребуется предварительная закладка основания. Его отдельно обустраивают на земле, не связывая с основным фундаментом дома.

Основание печи кладем своими руками пошагово в следующей последовательности операций:

1. Приготовление бетонного раствора марки М200. В посудине для раствора смешивается 3,5 ведра песка и одно ведро цемента. Разбавив сухую смесь водой, проводят тщательное замешивание, до образования слегка текучей однородной массы. В полученную жижу засыпается щебень в количестве 5-6 ведер, после чего доводят ее до состояния однородного густого раствора. Чтобы бетон был более пластичным, в него разрешается добавить немного жидкого мыла или жидкости для мытья посуды.
2. Копка котлована. Для фундамента нужно выкопать котлован глубиной 45-60 см. Его размеры по каждой стороне должны быть больше габаритов печи. Дно траншеи трамбуют, а боковые стены укрепляют дощатой или фанерной опалубкой. Далее насыпается песчаная подушка высотой 10-15 см, а на нее – бутовый камень слоем 15-25 см. Иногда стенки укрепляются не опалубкой, а кусками рубероида.
3. Заливка раствора. На дне траншеи обустраивается армирующая обвязка, для чего используют армирующую обвязку из сваренных арматурных прутков или стальных труб. Заливка бетона производится несколькими порциями. Для достижения хорошей плотности раствор протыкают до дна деревянной рейкой или куском арматуры: это дает возможность скопившемуся внутри воздуху выходит наружу. Верхняя часть основания укрепляется армирующей сеткой из стали. Поверх нее оформляется финишная прослойка бетона толщиной 2-4 см.
4. Выравнивание и застывание фундамента. Для выравнивания залитого бетонного раствора используется правило. Необходимо добиться строгой горизонтальности верхней поверхности основания: она должна уступать уровню чистового пола 8-12 см. После этого фундамент накрывают пленкой из полиэтилена, оставляя в таком положении примерно на 7 дней, пока раствор полностью не застынет.

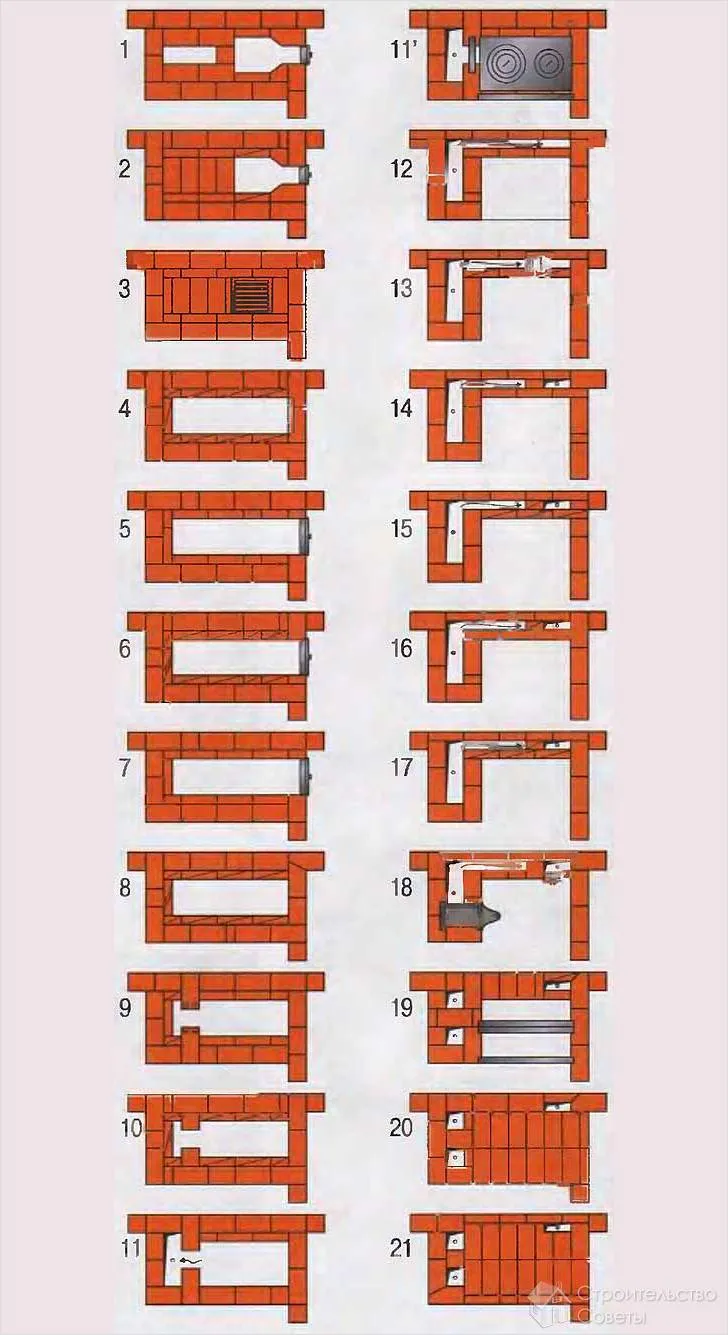

Чертежи

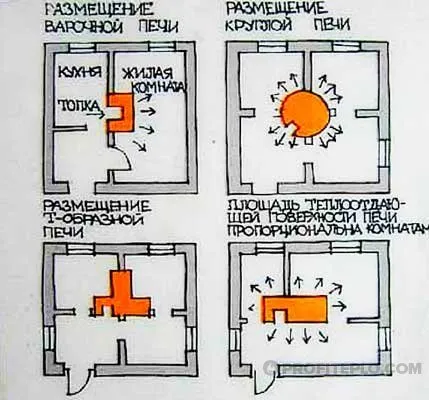

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

• Фундамент.
• Корпус.
• Дымовая труба.

Печь состоит из следующих уровней:

1. Фундамент
2. Бутовая кладка.
3. Глубина закладки.
4. Гидроизоляция.
5. Массив печи.

Состав массива:

• Шесток.
• Подшесток.
• Подпечье.
• Душник.
• Перекрышка.
• Задвижка.
• Полудверка.

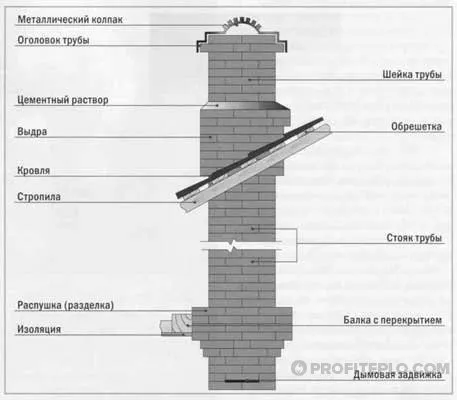

Состав трубы:

• Перекрытие.
• Разделка.
• Утеплитель.
• Выдра.
• Оголовок.
• Металлический колпак.
• Стояк трубы.
• Металлический лист.
• Шейка трубы.

Устройство и принцип действия конструкции, схема

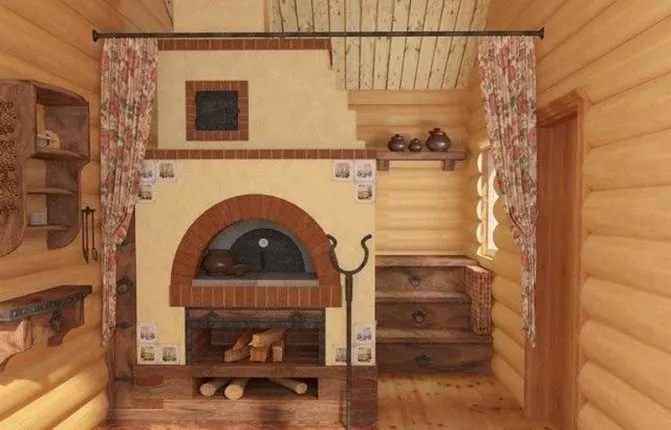

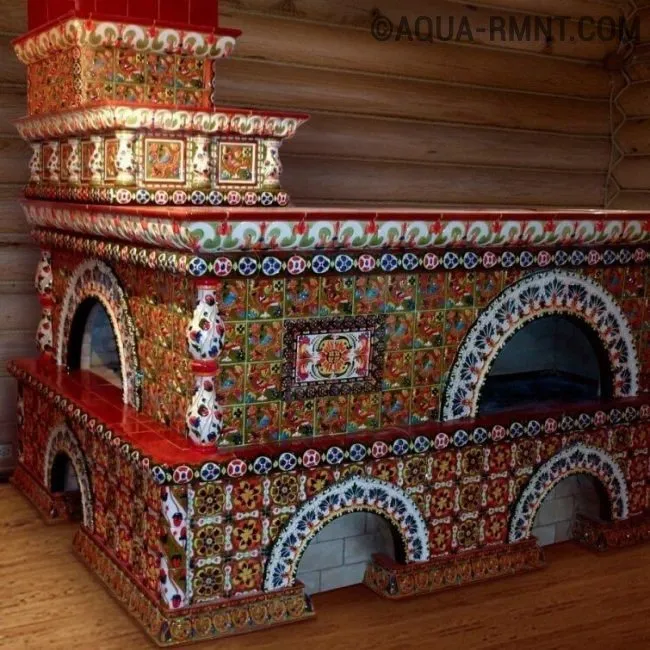

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

• По размерам — маленькие, средние и большие.
• По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
• По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

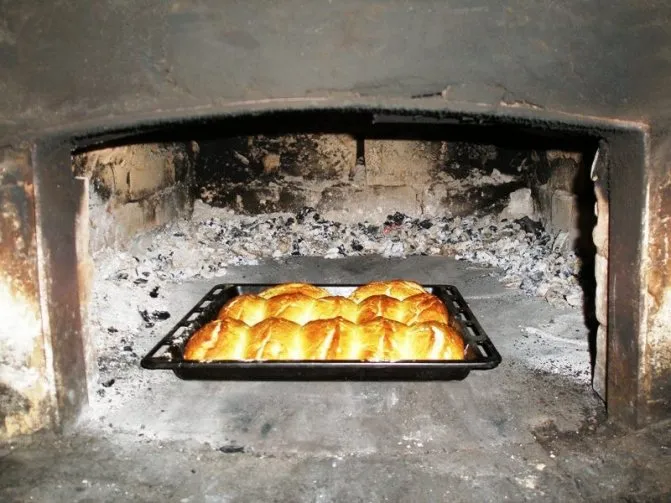

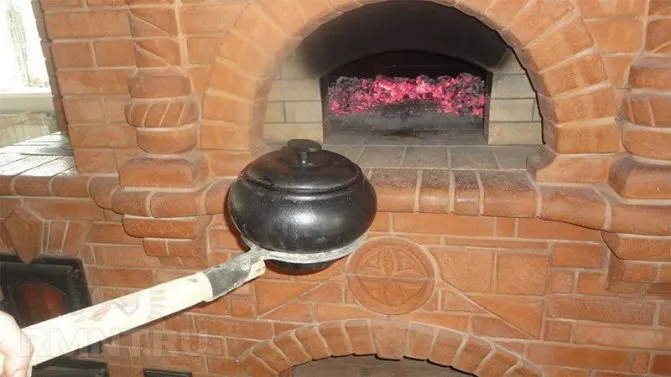

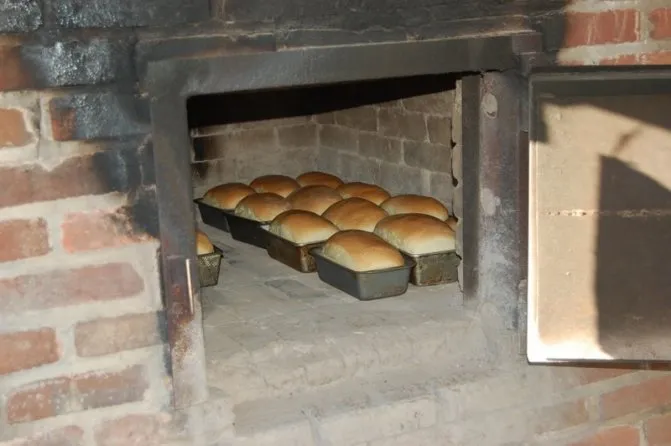

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

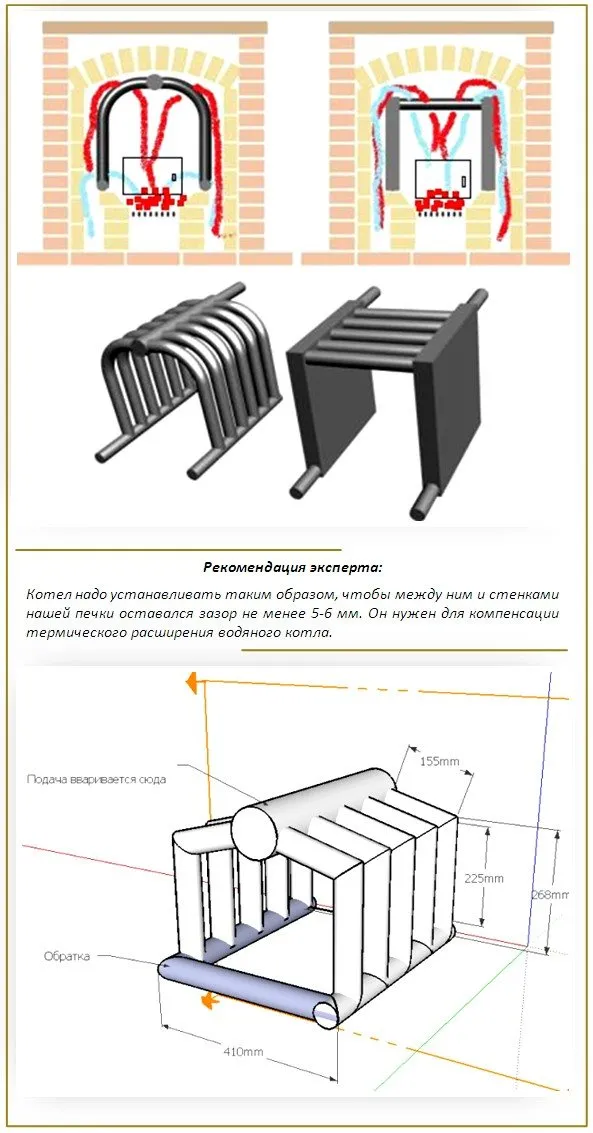

Смонтировать регистр с водой в печь можно несколькими способами:

• Внутри очага;
• В дымоходе;
• В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

• Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
• Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
• Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снят�
