Узнайте, как правильно и качественно установить отливы для окон с нашей пошаговой технологией монтажа. В нашей статье вы найдете подробные инструкции и советы по выбору материалов, чтобы обеспечить надежную защиту от дождя и влаги. Откройте для себя простой и эффективный способ выполнения монтажа отливов и поддерживайте ваш дом в отличной форме.

Главное назначение элемента – отвод воды с оконных стекол, предупреждение попадания влаги на подоконник и раму окна. Если влага попадет в эти места, то начинаются процессы ускоренного разрушения строительных материалов: отваливается штукатурка фасадных стен, приходят в негодность оконные конструкции. Если стены обшиты, то проблем еще больше. Кроме защитной функции отливы служат дополнительным элементом украшения фасадов, они приобретают законченный вид, конструкции оконных проемов смотрятся органично.

Отливы для окон

Отливы для окон

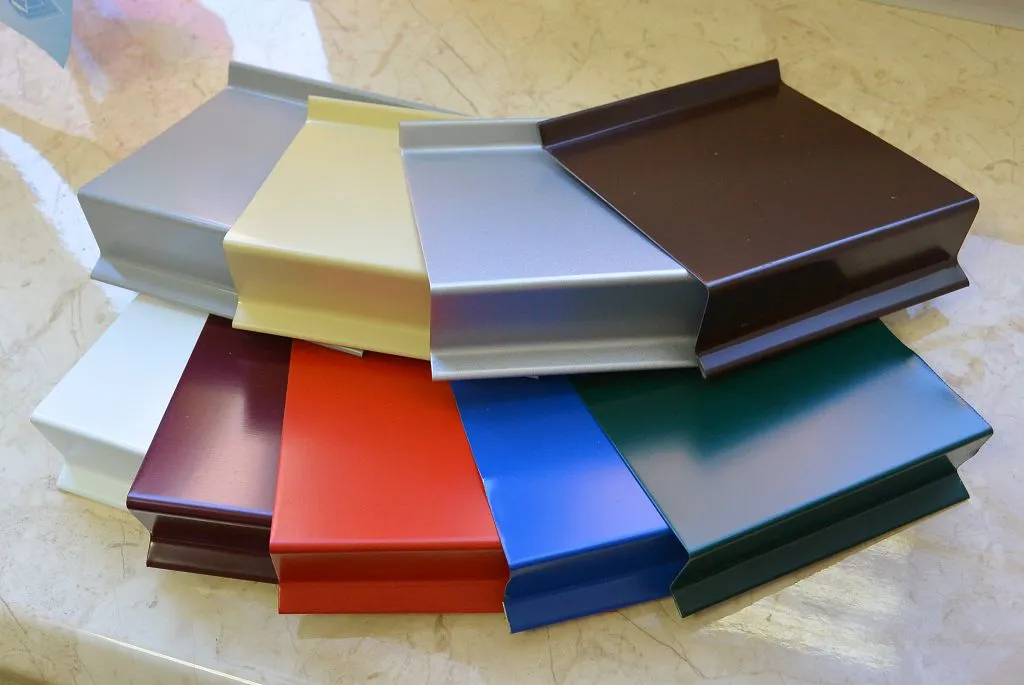

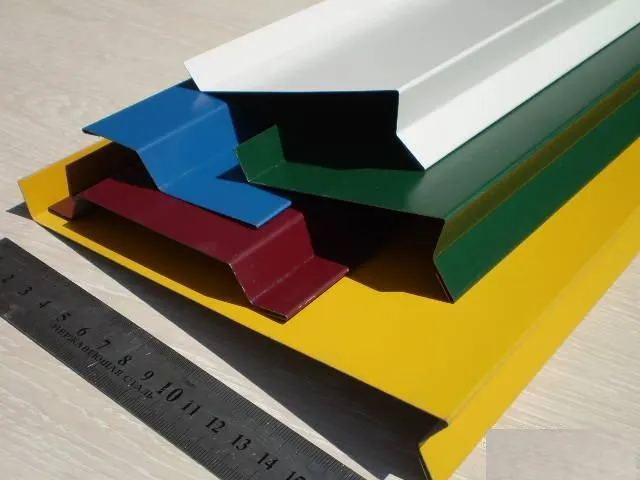

Отливы с полимерным покрытием

Отливы с полимерным покрытием

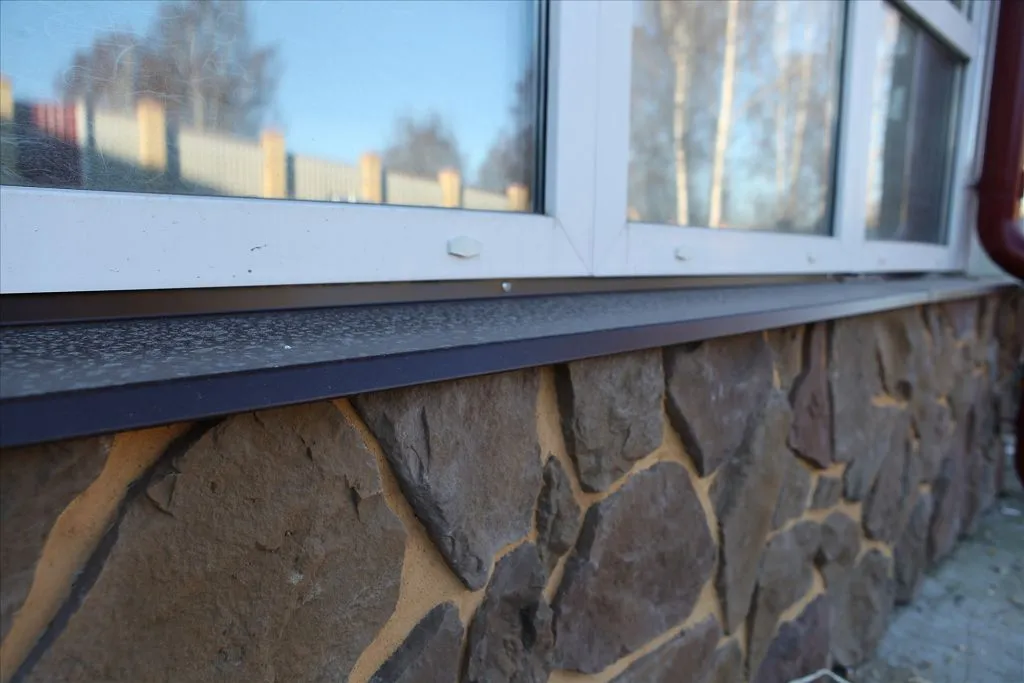

Окно с отливом

Окно с отливом

Устанавливать отливы можно как во время строительства зданий до завершения отделки фасадных стен, так и уже после начала эксплуатации. Первый вариант лучше – есть возможность использовать полный комплекс специальных мероприятий по герметизации всех стыков и швов и делать это с минимальными потерями денег и времени. Во втором случае технология несколько усложняется, но это не оказывает заметного влияния на качество и себестоимость работ.

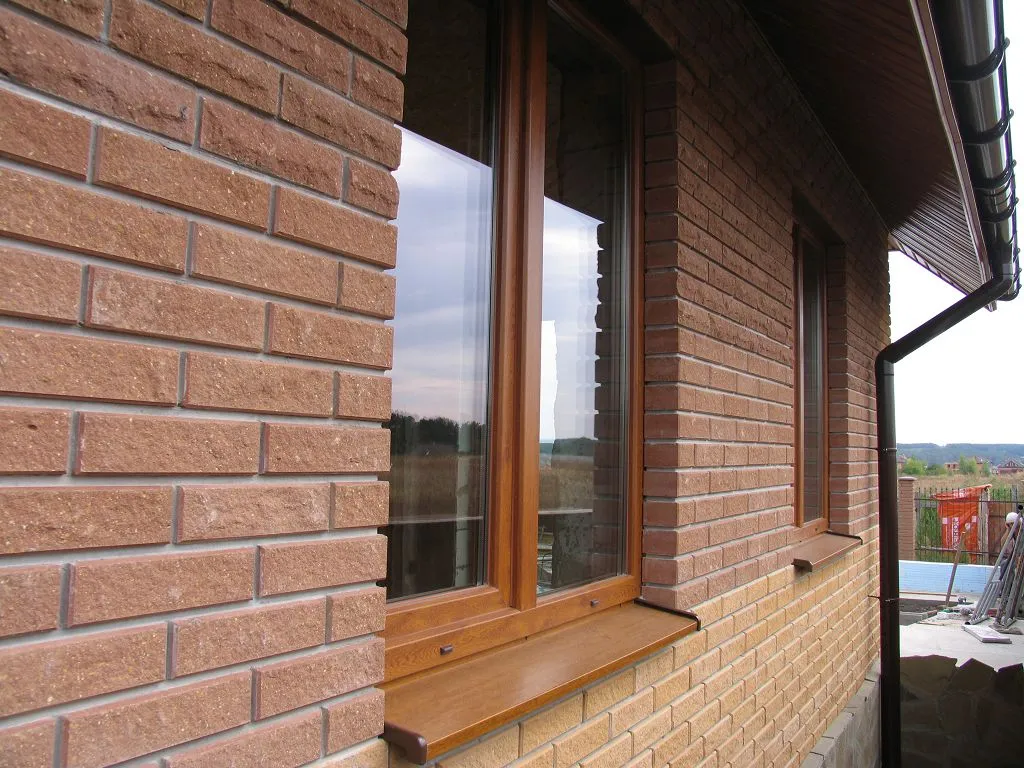

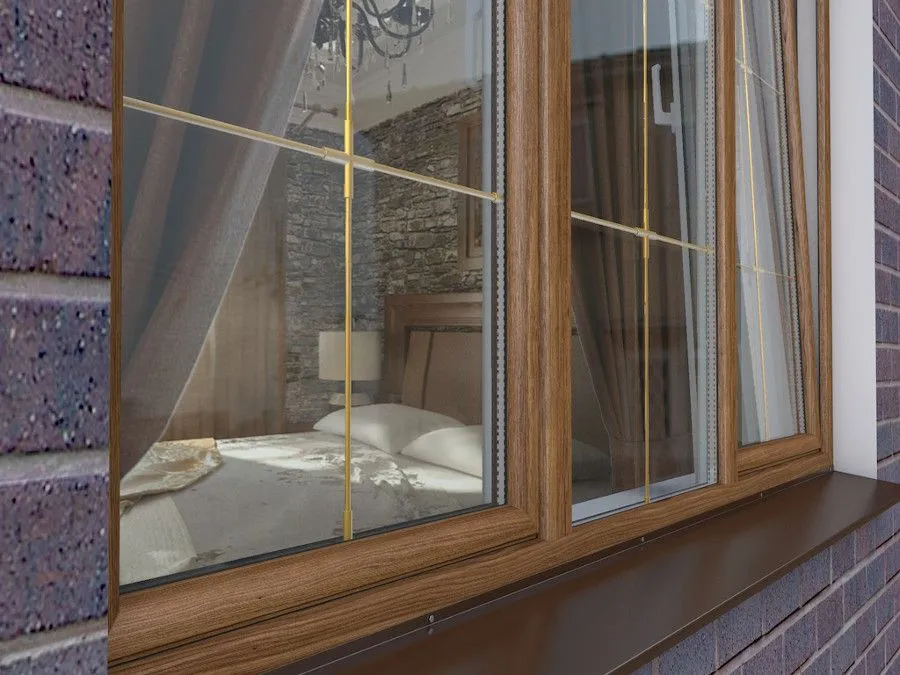

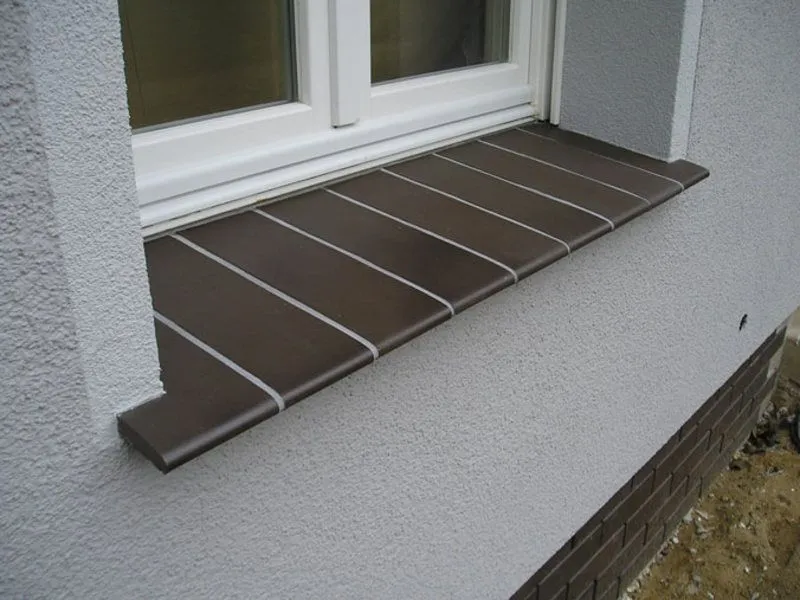

Отлив как декоративный элемент окна

Отлив как декоративный элемент окна

Материалы изготовления отливов

Сегодня отливы изготавливаются из двух материалов, каждый из них имеет свои плюсы и минусы.

Материалы Описание

Листовая сталь

Листовая сталь

Используется наиболее часто. Самый дешевый вариант – оцинкованная сталь, более дорогой – цинковое покрытие дополнительно окрашивается разноцветными полимерными красками. Широкий выбор красок дает возможность решать дизайнерские задачи. Металлические отливы не имеют ограничений по использованию, их устанавливают на пластиковые и деревянные окна. Дома могут быть деревянными, кирпичными или блочными. Срок службы качественных металлических отливов не менее пятидесяти лет. Металлические отливы технологичны, во время установки нет надобности пользоваться сложными инструментами. При желании их можно изготовить самому.

Пластик

Пластик

Современные отливы, чаще всего применяются совместно с пластиковыми окнами. Изготавливаются из модифицированного устойчивого к солнечным лучам пластика. Современные марки пластиков увеличивают их устойчивость к негативному влиянию жесткого ультрафиолетового излучения. Хотя устойчивость и увеличивается, но разрушения все-таки медленно происходят. Нарушаются межмолекулярные связи, материал теряет пластичность и становится хрупким, при динамических нагрузках могут появляться сквозные трещины. Кроме того, неизбежно образование микротрещин, в них со временем накапливается пыль, начинают произрастать мхи и лишайники. Несмотря на обещания производителей, реальный срок эксплуатации редко превышает тридцать лет.

Преимущества металлических отливов – долговечность универсальность и широкий выбор по цветовым решениям. Недостаток – низкая механическая прочность, по ним нежелательно ходить, особенно если основание подготовлено неправильно.

Отлив стальной

Отлив стальной

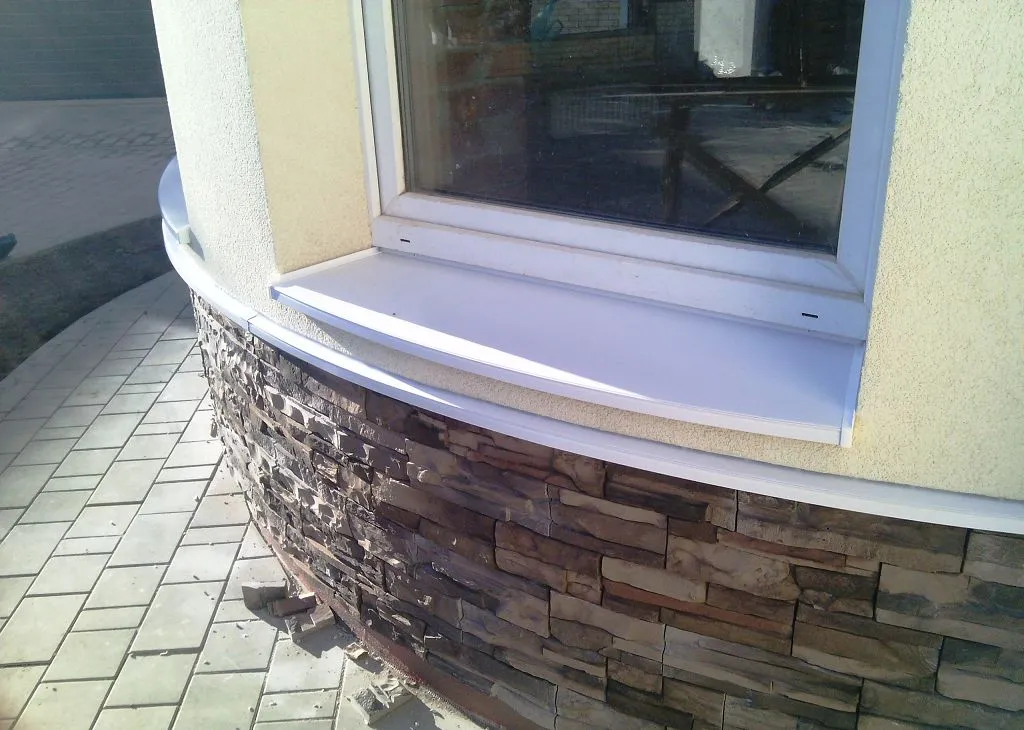

Пластиковые отливы могут выдерживать относительно большие статические нагрузки, но применяются только в комплекте с металлопластиковыми окнами. По стоимости металлические немного дешевле.

Пластиковый отлив - фото

Пластиковый отлив — фото

Общие требования к установке отливов

Конструкции имеют одну неприятную особенность – последствия неправильной установки обнаруживаются поздно, а для их ликвидации потребуется довольно много времени. Иногда нужно ремонтировать финишное покрытие фасадных стен. Чтобы такого не происходило, следует придерживаться несколько несложных правил.

Принимайте максимально возможные меры по герметизации всех стыков, особое внимание нужно обращать на места примыкания к оконной раме и боковым откосам.

Все стыки должны быть заизолированы

Все стыки должны быть заизолированы

Важно. Герметики надо использовать как дополнительный способ герметизации, а не основной, срок их службы ограничивается несколькими годами. В дальнейшем герметики отслаиваются, в щели проникает вода. Отслаивание происходит из-за неблагоприятных условий эксплуатации. Главные мероприятия по устранению протечек – строительные технологии. Какие – укажем в пошаговой инструкции по установке.

Отлив должен быть шире откоса не менее чем на два сантиметра. Вода со стекол не должна сразу попадать на стену.

Отливы шире откосов

Отливы шире откосов

Добивайтесь максимально ровного положения отлива по горизонтали. Если он будет установлен под углом или иметь неровную поверхность, то потеки воды скапливаются в одном месте и на стене образуется следы. Во время дождя капли воды должны капать по всей длине отлива равномерно. Это уменьшит степень намокания, высыхать стена будет намного быстрее.

Отлив должен быть установлен строго горизонтально

Отлив должен быть установлен строго горизонтально

Делайте под отлив прочное и ровное цементно-песчаное основание. Сейчас модно пользоваться монтажной пеной: отлив выставляется в нескольких местах клиньями, свободное пространство запенивается. Это быстро, дешево, но неправильно. Окна в любых зданиях нужно периодически мыть с наружной стороны. Часто на отлив становятся ногами, а никакая пена не выдержит таких нагрузок. Если увидели, что наемные мастера занимаются халтурой – заставляйте работы переделать.

Под отливом должно быть прочное основание

Под отливом должно быть прочное основание

Боковые грани отлива должны обязательно располагаться под отделкой откосов. Если откосы из штукатурки – нужно врезаться в нее примерно на сантиметр. Не надейтесь, что вам удастся избежать протечек за счет применения герметика. Мы уже упоминали, что срок его пользования в таких сложных условиях очень небольшой. Как сделать врезку мы расскажем далее в инструкции по монтажу.

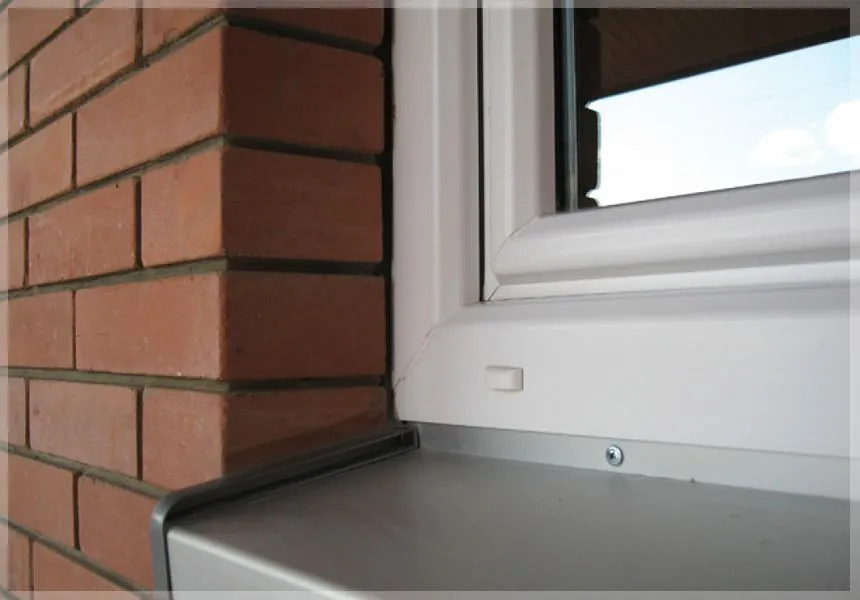

Боковые грани отлива находятся под откосами

Боковые грани отлива находятся под откосами

Устанавливать отливы на окнах второго и выше этажей сложно, надо собирать строительные леса или полностью вынимать оконные створки. Делайте работы так, чтобы потом не пришлось устранять брак, не спешите, выполняйте все строительные операции.

Цены на металлические отливы

Металлические отливы

Пошаговая инструкция установки металлического отлива

Металлический отлив можно заказать или сделать самому. Как изготовить конструкцию самому мы расскажем ниже, а для примера будем пользоваться заказным элементом. За исходные данные примем следующие показатели: отлив из листовой стали, дом кирпичный с цементно-песчаной штукатуркой. Отлив устанавливается на оштукатуренные откосы.

Для работы понадобятся ножницы по металлу, если их нет, то допускается использование болгарки. Кроме этого нужно иметь угольник, маркер (карандаш по металлу очень плохо рисует), рулетку, отвертку и саморезы. Если нужно готовить основание цементно-песчаное, то приготовьте строительные инструменты.

Шаг 1. Проверьте состояние нижнего наружного откоса. Если оно не отвечает вышеперечисленным условиям, то придется штукатурить. Используйте обыкновенный цементно-песчаный раствор или клей для керамической плитки. Клеем можно только выравнивать небольшие неровности, а штукатурный раствор применяется, если место вообще не подготовлено. Во время работы следите, чтобы уклон был в пределах 10°.

Как сделать уклон?

  1. Набросайте слой раствора, толщина примерно на 1 см больше, чем нужно. Перед оштукатуриванием не забудьте смочить поверхности кирпичей.
  2. С помощью уровня на свежей штукатурке сделайте углубления под нужным углом. Вдавливайте его в массу, следите за показаниями шкалы. Канавки надо делать по краям и средине откоса.
  3. Ровным правилом постепенно снимайте излишки массы, контролируйте положение инструмента по сделанным канавкам.
  4. Гладилкой окончательно выровняйте поверхности. Продолжайте работы по установке отлива после того, как масса затвердеет.

Шаг 2. Снимите размеры отлива для оформления заказа. Он должен быть на несколько сантиметров длиннее и шире откоса.

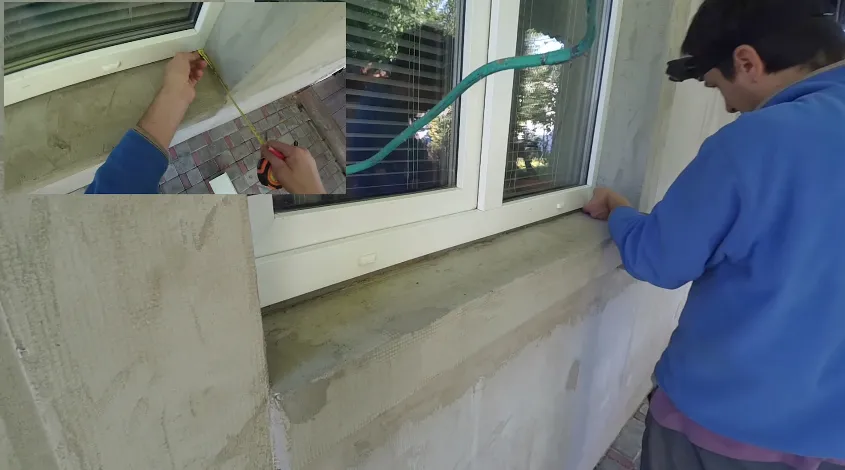

Выполнение замеров

Выполнение замеров

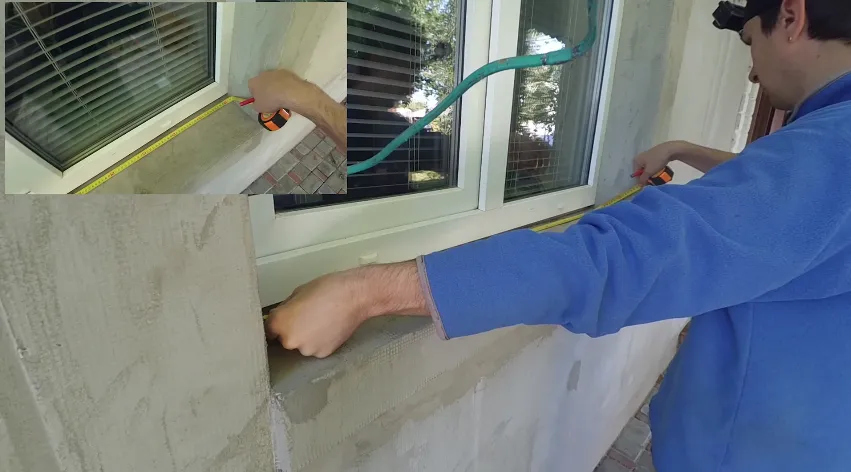

Замер ширины

Замер ширины

Шаг 3. Замерьте параметры откоса и перенесите их на отлив.

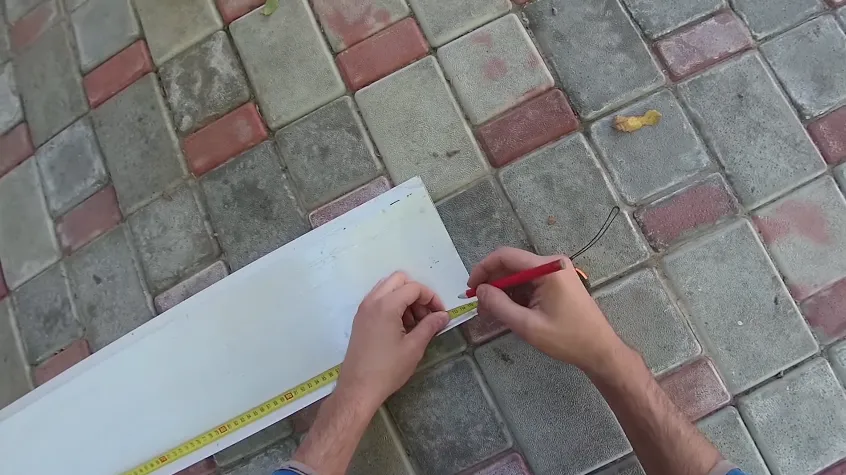

Замер откоса

Замер откоса

Далее есть два варианта производства работ.

  1. По нанесенным меткам изгибайте отлив. Места перегибов немного подрезайте ножницами по металлу или болгаркой. Высота боковых отгибов примерно сантиметр. Следите, чтобы края были ровными и максимально плотно прилегали к боковым откосам. Мы уже упоминали, что не советуем устанавливать отливы таким методом, слишком велики риски появления в местах примыкания протечек. Есть более надежный вариант.

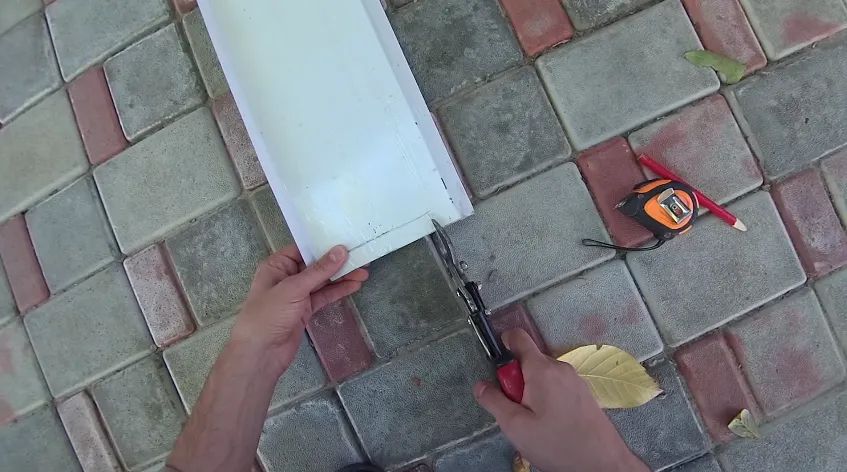

    Подрезка отлива

    Подрезка отлива

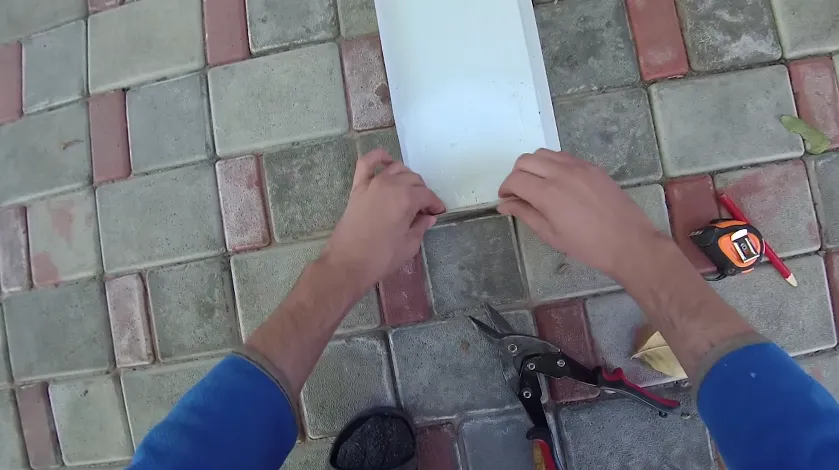

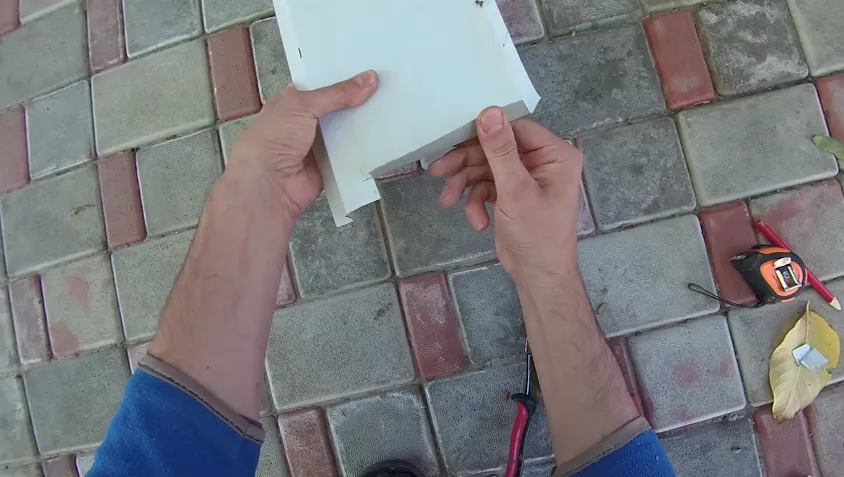

    Загиб края отлива

    Загиб края отлива

    Цены на строительные ножницы по металлу

    Ножницы по металлу

    Изгиб кромки

    Изгиб кромки

  2. Болгаркой с алмазным диском прорежьте в штукатурке в нижней части откосов ровные канавки глубиной до сантиметра. Срез должен быть ровным и располагаться на уровне расположения отлива. Канавку в углу между рамой окна и откосом придется продолбить вручную, диск в это место недостанет.
  3. Сделайте дину отлива примерно на два сантиметра больше ширины нижнего внешнего откоса. Загибать по бокам ничего не надо.
  4. Вставьте отлив в одну канавку до упора, немного согните его и осторожно вставьте второй конец в противоположную канавку. Сместите по горизонтали таким образом, чтобы оба торца отлива располагались в канавке.
  5. Небольшим шпателем раствором заделайте канавку. Массу набивайте плотно. Слегка влажной губкой подровняйте края, сделайте переход плавным и незаметным.

К сожалению, пластиковые отливы таким надежным способом установить нельзя. Они монтируются встык, место прилегания герметизируется герметиком. Торцы глушатся специальными вставками.

Шаг 4. Зафиксируйте саморезами изгиб отлива к оконной раме. На рамах имеются специальные углубления, следите, чтобы края изгиба не выходили за их пределы, изгиб отлива должен располагаться в канавке.

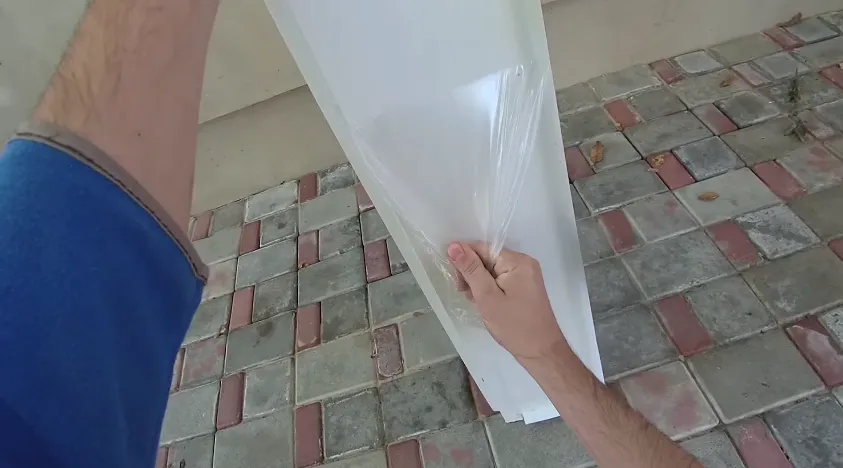

Снимите пленку с отлива

Снимите пленку с отлива

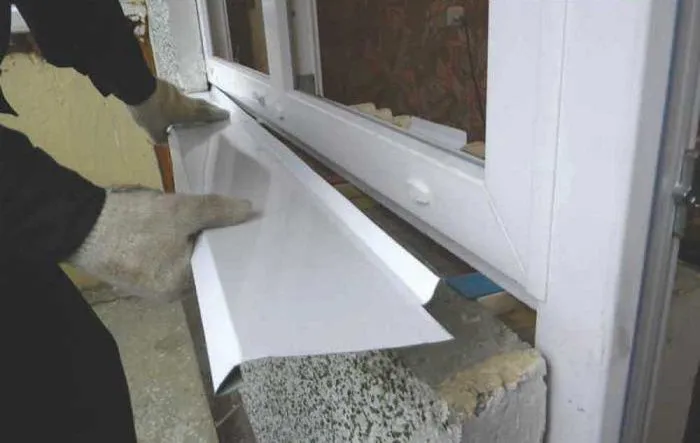

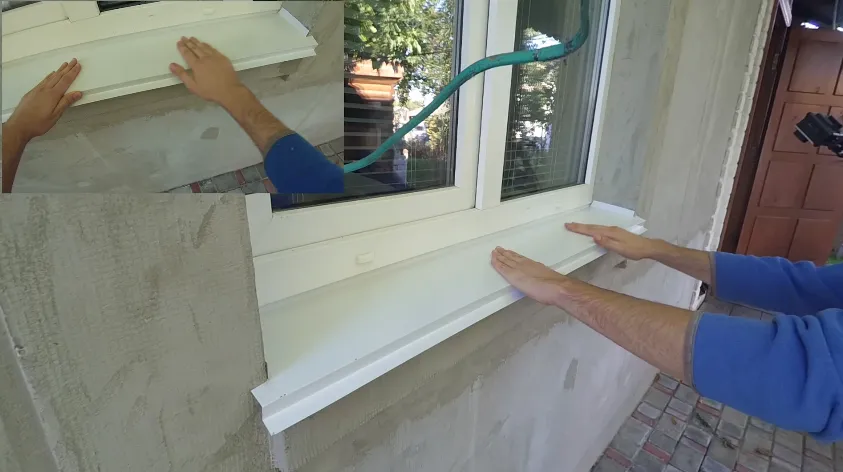

Установка отлива

Установка отлива. Последняя примерка и подгонка

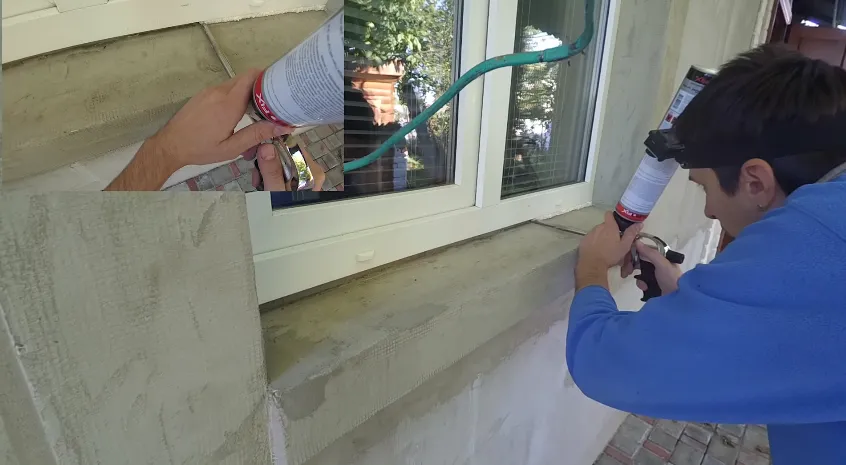

Нанесение пены

Нанесение пены

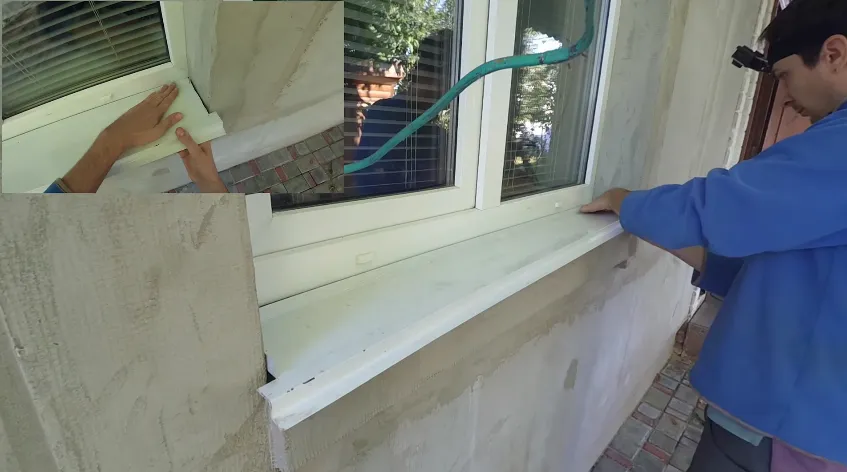

Укладка отлива на место

Укладка отлива на место

Если металлические отливы имеют длину более полутора метров, то можно во время установки пользоваться жидкими гвоздями, смазывайте поверхность основания и после этого ставьте отлив на место.

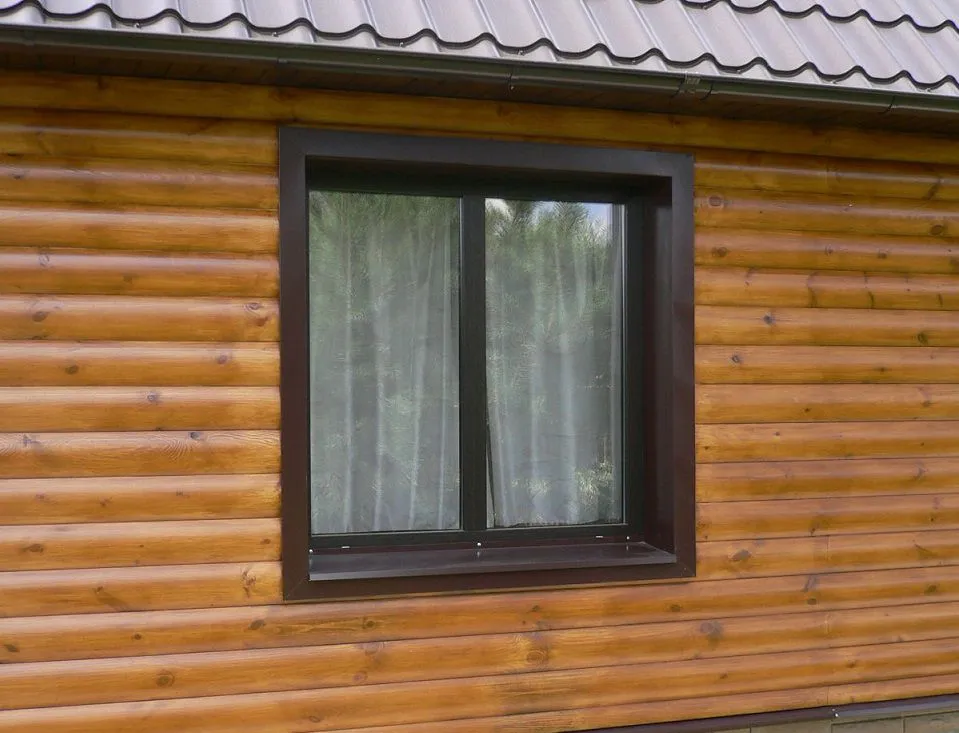

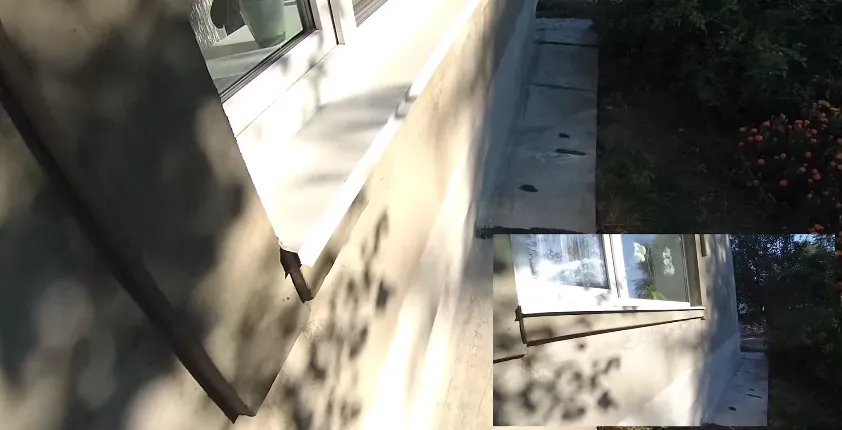

Отливы на окнах

Отливы на окнах

Изготовление металлического отлива своими руками

Металлические отливы можно сделать самому, особой сложности конструкции не имеют.

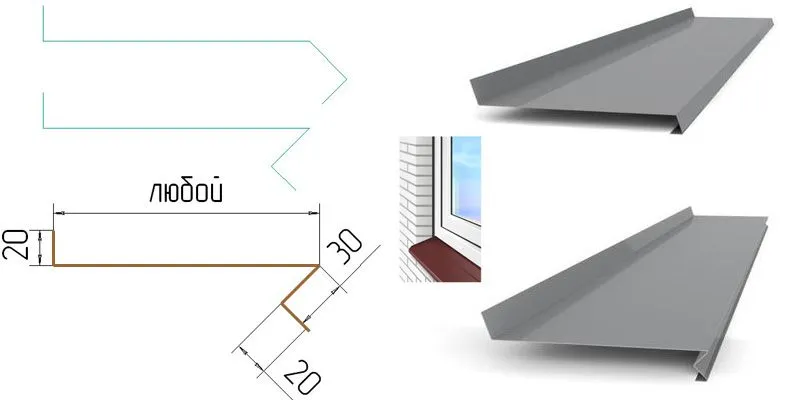

Схемы оконных отливов

Схемы оконных отливов

Как их изготавливать?

Шаг 1. Купите лист оцинкованной стали толщиной в пределах 0,5 мм. Обратите внимание на качество оцинкования, толщина слоя должна быть не менее 40 мкм, поверхность однородная на вид, наплывы и пропуски запрещаются.

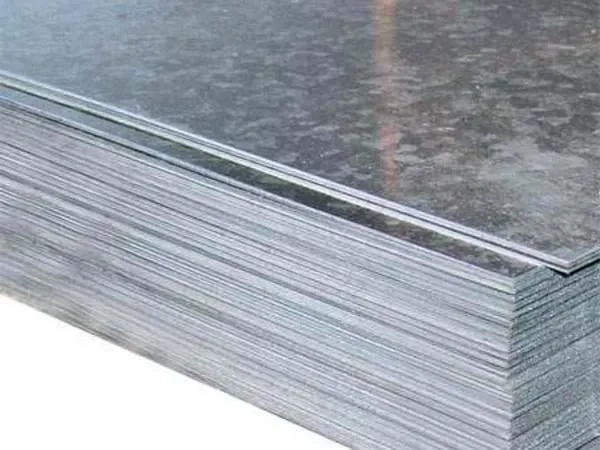

Лист оцинкованный (оцинковка)

Лист оцинкованный (оцинковка)

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Шаг 2. Отмерьте длину и ширину заготовки с учетом подгибов. На подгибы оставляйте примерно по два сантиметра по всему периметру. Длину возьмите с запасом, лучше потом излишки отрезать, чем выбрасывать отлив.

Шаг 3. Перенесите снятые размеры на лист железа. Для рисования лучше пользоваться обыкновенным фломастером, линии от карандаша плохо видны. Применяйте обыкновенные фломастеры, не пользуйтесь водостойкими. Видимые линии разметки потом нужно удалять, с водостойкими красителями возникнут проблемы. На листе должна быть линия изгиба для установки под раму окна и линия загиба выступающей части отлива. Резать лучше ножницами по металлу, в крайнем случае болгаркой. После болгарки с линии среза надо убрать заусеницы.

Шаг 4. Положите лист на ровный край стола, надавливайте на нее одной рукой, не допускайте вибрации. Второй рукой аккуратно изгибайте его, постукивая по листу любым отрезком доски. Есть киянка – отлично, с ней работать легче.

Лист оцинковки

Лист оцинковки

Способ фиксации листа

Способ фиксации листа

Загиб стального листа

Загиб стального листа

Практический совет. Для усиления жесткости можно сделать капельник. Он не только улучшает отлив, но и отводит воду дальше от стены. Капельник – дополнительный Z-образный изгиб по нижней кромке отлива.

Загибайте металл не спеша, начинайте с одного края и постепенно двигайтесь к противоположному. Лист должен изгибаться волной. Не пытайтесь сгибать сразу со средины, обязательно появятся неровности. Удары наносите сверху вниз, часть плоскости киянка должна загибать металл, а вторая часть в это же время ударять о край стола. С первого раза гните примерно на 30°, до прямого угла нужно сделать несколько проходов вдоль линии туда и обратно. Чем больше проходов – тем ровнее загиб листа.

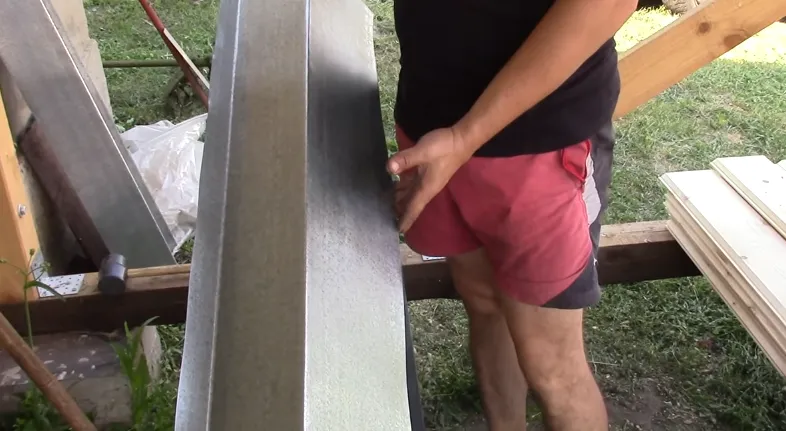

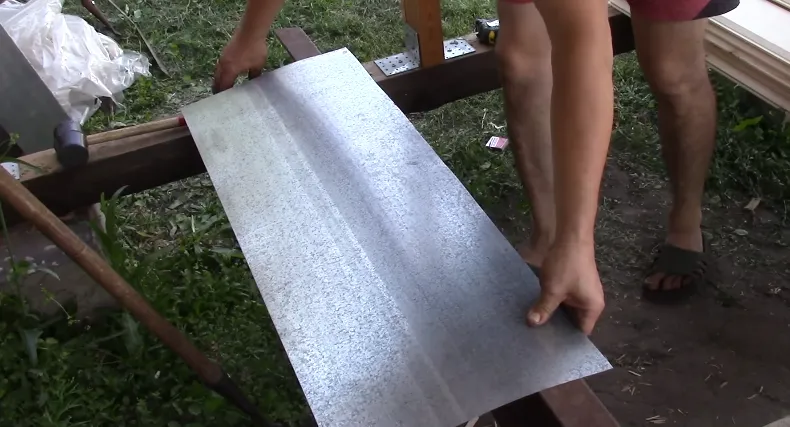

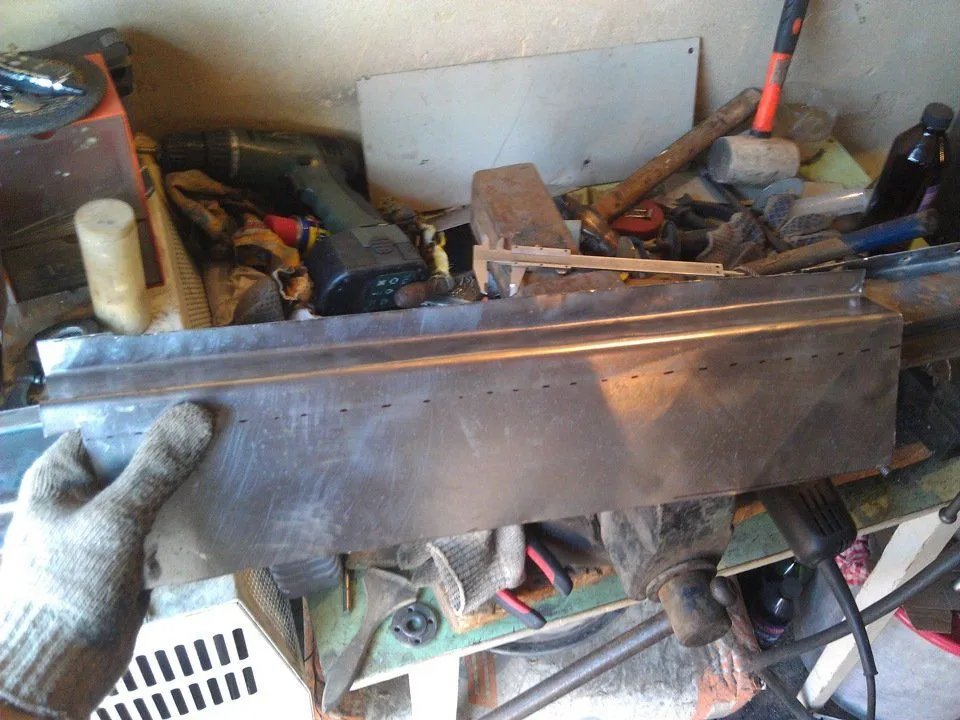

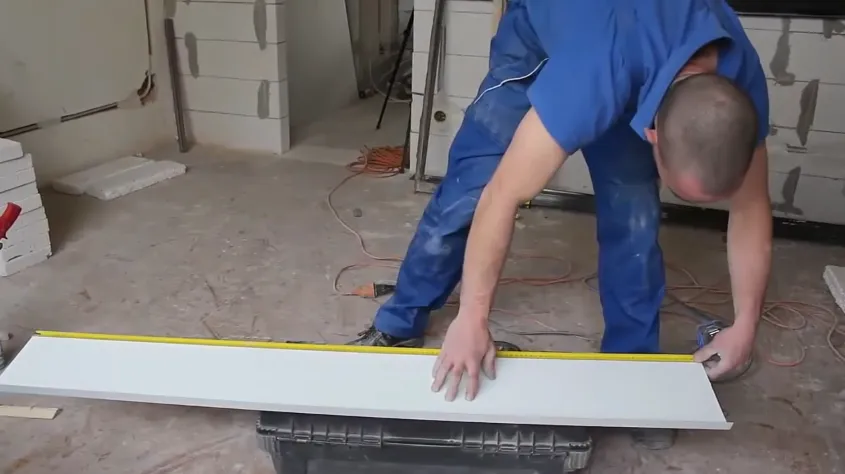

Изготовление отлива

Изготовление отлива

Научиться загибать листовое железо несложно, уже после нескольких сантиметров появляется опыт. Если есть опасения – потренируйтесь на ненужных кусках оцинкованной стали. Вы сможете контролировать силу, направление и частоту ударов, изгиб получится ровный. По качеству он, конечно, несколько уступает листогибочному станку, зато у вас есть возможность не только сэкономить на стоимости, но и изготавливать отливы собственных размеров отдельно под каждое окно.

Видео — Установка отливов на окна

Ответы на вопросы

Как правильно снять размеры основания отлива?

Во-первых, не стоит очень волноваться, точность снятия может быть плюс-минус несколько миллиметров.

Во-вторых, снимать размер довольно просто:

  • замерьте ширину отлива в месте примыкания к оконной раме;
  • приставьте угольник к раме и замерьте малый катет первого угла в сантиметрах, так же поступите и со вторым углом;
  • прибавьте к длине отлива и рамы окна сумму катетов, это будет длина отлива без загибов или врезки в штукатурку;
  • прибавьте к этому значению приблизительно по два сантиметра, если вы будете края подгибать и делать внахлест к штукатурке боковых откосов и по сантиметру, если будете делать врезку.

Замер оконного отлива

Замер оконного отлива

Как загибать края отливов?

Есть несколько способов, каждый из них дает неплохой результат.

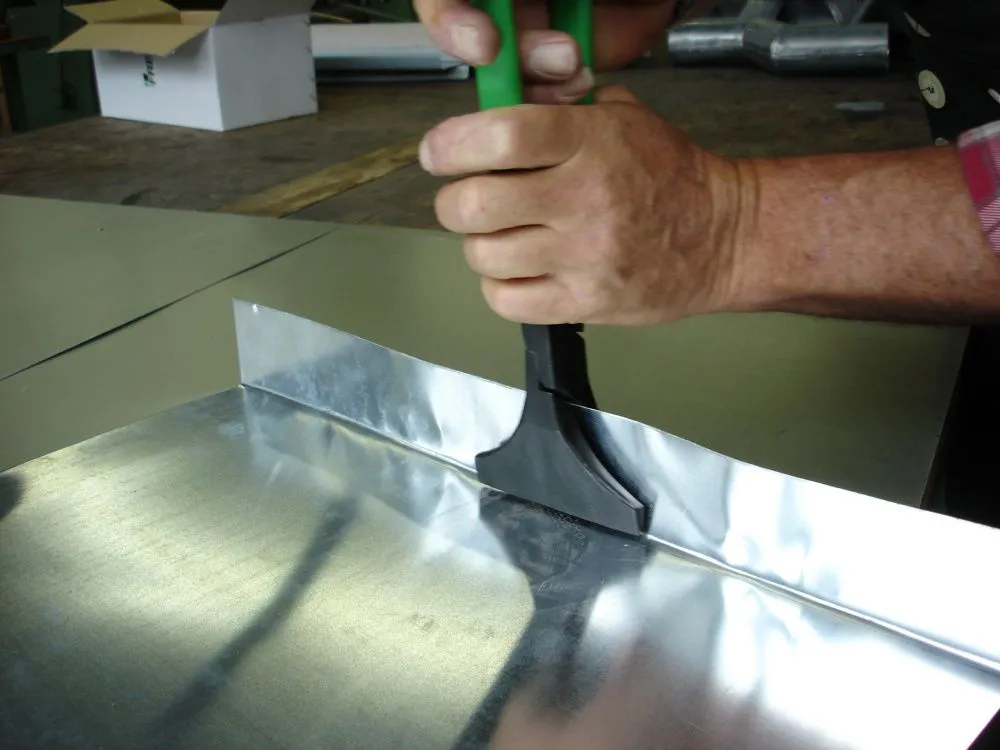

    1. Пользоваться специальными плоскогубцами жестянщика. Они имеют широкие губки, что обеспечивает большой захват. Для работы нужно иметь минимальный опыт.

      Плоскогубцы жестянщика

      Плоскогубцы жестянщика

    2. Зажать струбцинами по линии изгиба листа с двух сторон деревянные брусочки или толстые рейки. Дальше положите отлив на ровную поверхность и нажимайте на струбцины. Имейте в виду, что нужно отступить от линии 1–2 миллиметра на изгиб.

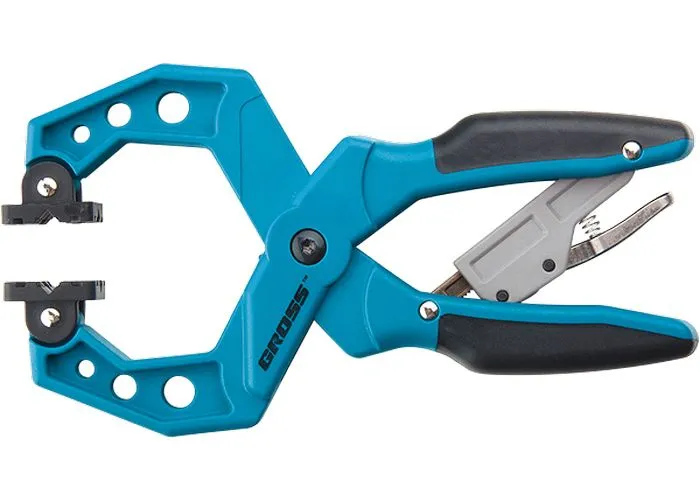

      Струбцина клещеобразная

      Струбцина клещеобразная

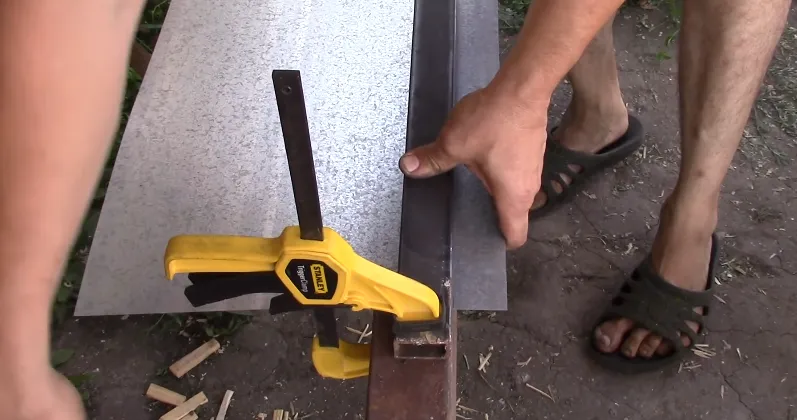

      Как ровно загнуть стальной лист

      Как ровно загнуть стальной лист

    3. Положите лист железа на ровный стол, линия изгиба должна быть у самой кромки. Постепенно с одного конца изгибайте отлив киянкой, при необходимости возвращайтесь назад и поправляйте линию изгиба.

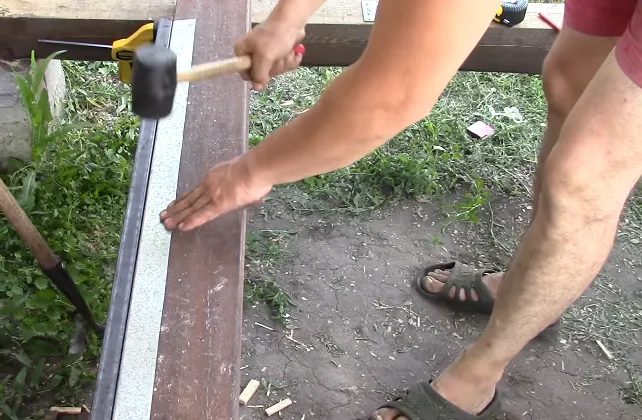

      Оцинкованный лист можно согнуть, используя киянку

      Оцинкованный лист можно согнуть, используя киянку

    4. Если листовая сталь очень тонкая, то согнуть ее можно пальцами.

Настоятельно рекомендуем во время производства жестяных работ защищать руки рукавицами. Порезаться об острые края очень легко, а травмы такие заживают долго.

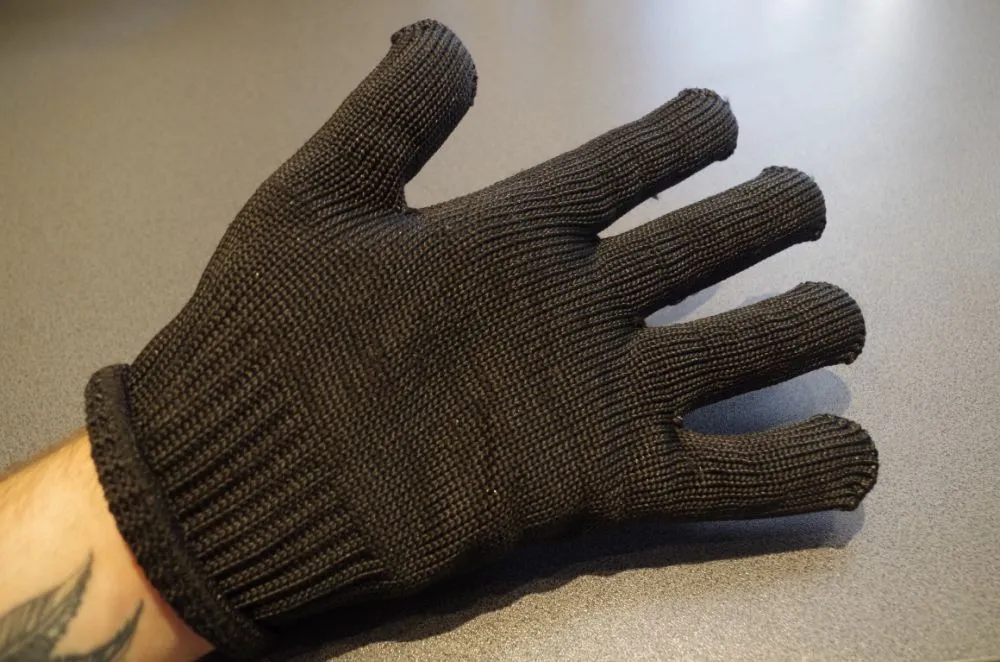

Защитные рукавицы

Защитные рукавицы

И еще один практический совет. Для того чтобы отлив легче изгибался, а линия получалась ровной, с обратной стороны продавите бороздку. Положите лист на ровную поверхность, под линейку металлическим предметом продавите неглубокую борозду. Следите, чтобы цинковое покрытие не повреждалось. Но даже если оно и поцарапалось – не проблема. Линия всегда будет с обратной стороны отлива и влага на нее не попадает.

Цены на листогибочные станки

Станок листогибочный

Какие особенности установки металлических отливов на деревянные дома?

Отличие одно, но принципиальное. Если на каменных стенах в качестве основания используется цементная смесь, то для деревянных нужно делать несущий каркас из брусков. В некоторых случаях достаточно нескольких реек различной толщины, положенных вдоль оконного проема. Они фиксируются к брусьям гвоздями. Чтобы под отлив не попадал снег и для усиления фиксации к стене рекомендуется пользоваться монтажной пеной. Перед запениваем придавите отлив сверху, груз выбирайте такой, чтобы он не прогибал железо и одновременно не позволял пене приподнимать отлив.

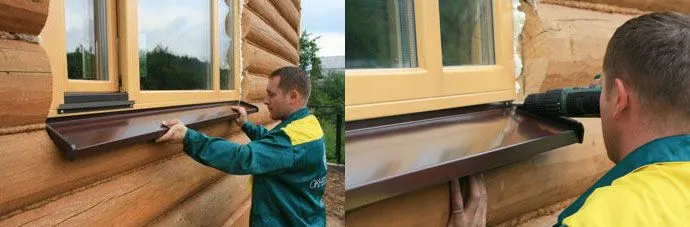

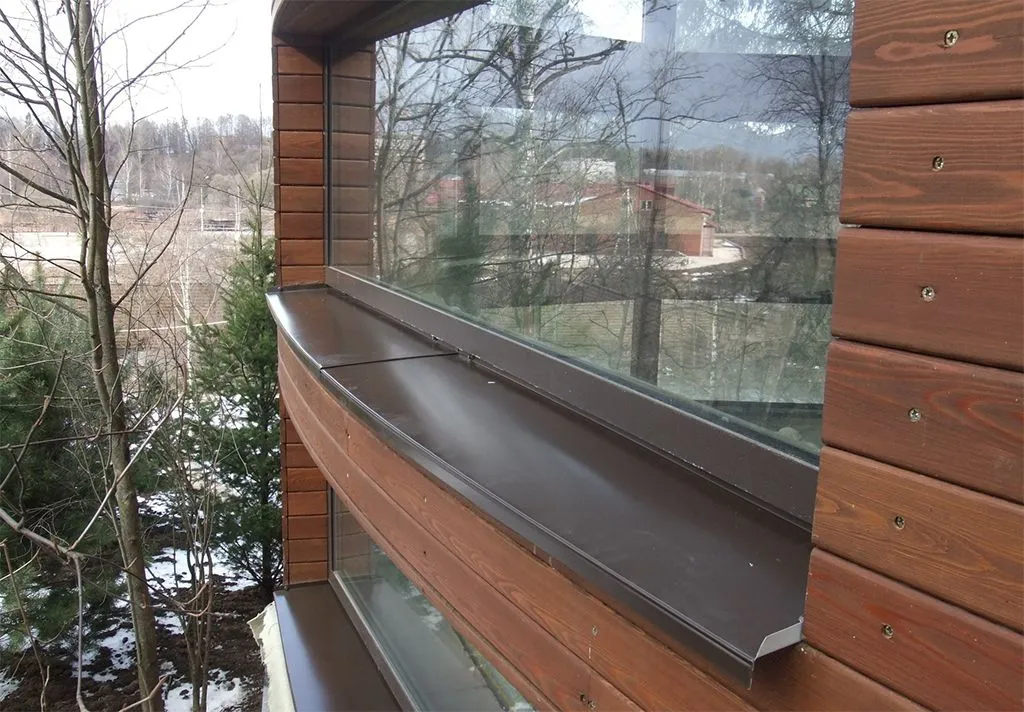

Установка отлива на окно деревянного дома

Установка отлива на окно деревянного дома

Как соединить два коротких листа?

Это еще один способ снизить стоимость металлических отливов. Есть два способа, выбирайте для себя лучший.

1. С помощью пайки.

Для оцинкованной стали обычные припои не годятся, цинковое покрытие они или не протраливают или протравливают очень медленно. Вам понадобится большой паяльник мощностью не менее 200 Вт, чем больше, тем лучше.

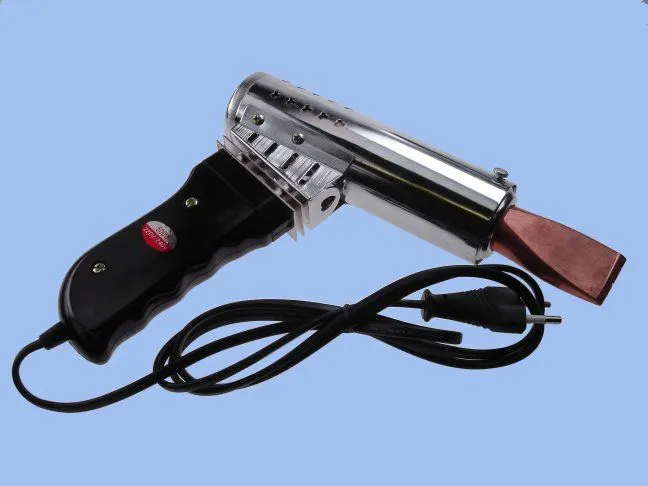

Паяльник-пистолет

Паяльник-пистолет

Для пайки оцинкованных листов придется пользоваться соляной кислотой. Обыкновенные припои для железа непригодны, они не могут снять цинковое покрытие, нужно пользоваться концентрированной кислотой.

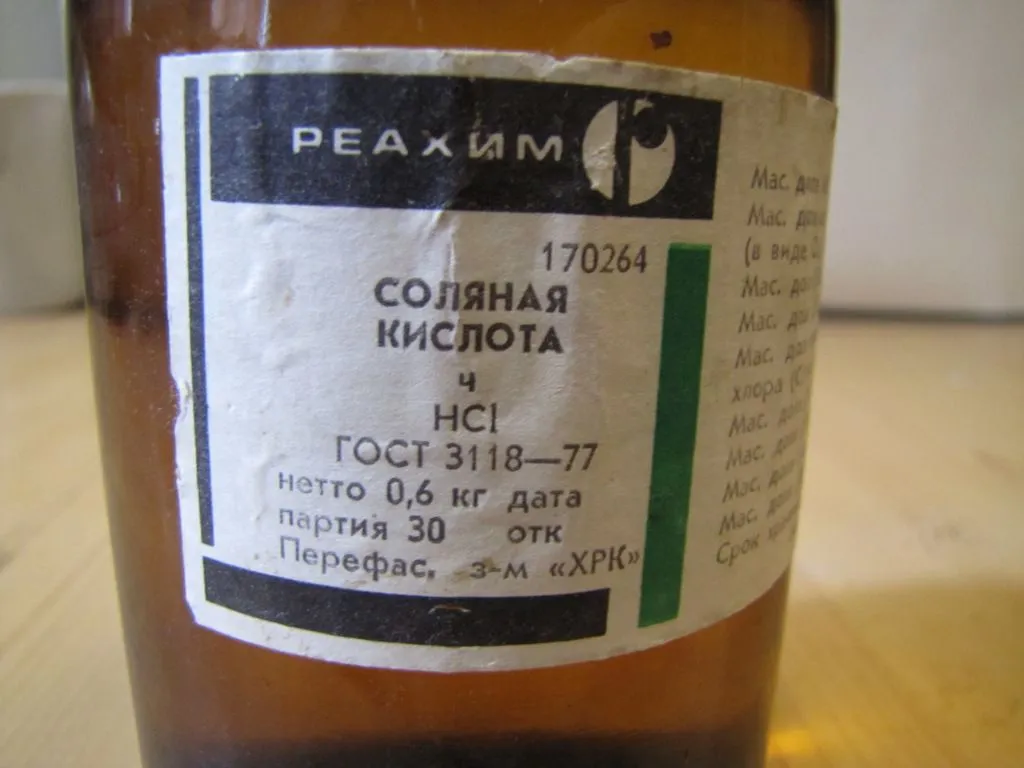

Раствор кислоты соляной

Раствор кислоты соляной

Работайте с ней внимательно, не допускайте попадания химической жидкости на слизистые оболочки. Как только случилась неприятность – немедленно промойте проточной водой.

  1. Соедините внахлест два листа оцинкованной стали, если есть большие зазоры – устраните их: прижмите любым грузом, положите сверху ровную доску и на нее кирпичи и т. д.
  2. Налейте на место стыка двух листов тонкий слой кислоты. Можно обильно смазывать кисточкой, главное, чтобы отсутствовали пропуски. А то в этих местах листы не соединятся.

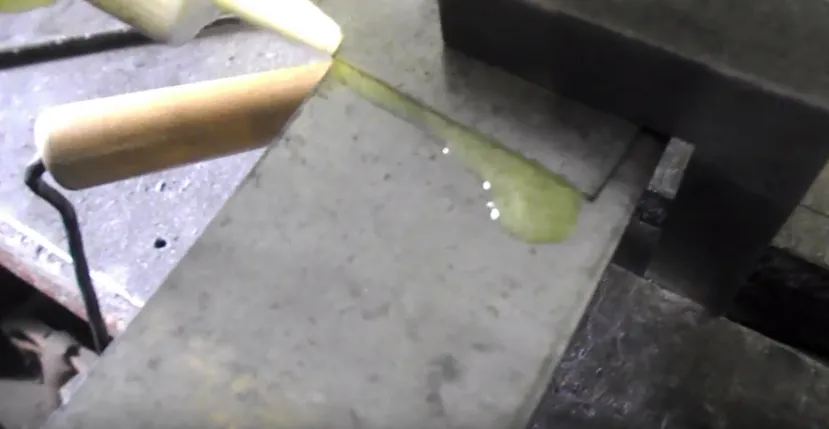

    Нанесение кислоты

    Нанесение кислоты

  3. Нагрейте до рабочей температуры паяльник. Определить степень нагрева просто. Если на нем быстро плавится припой – можно работать. Припой берите марки ПОС 60. В нем 60% олова и 40% свинца.

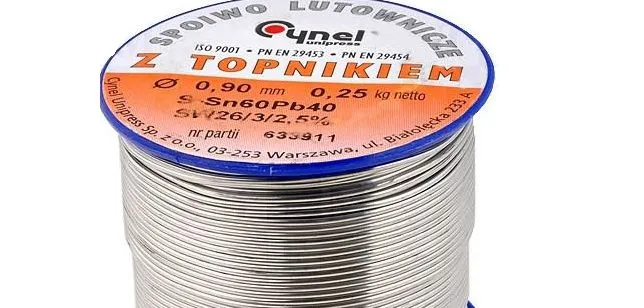

    Припой ПОС-60

    Припой ПОС-60

  4. Водите нагретым концом паяльника с припоем по месту спайки. Металл прогревается, кислота протравливает цинк, припой прочно соединяется с листовым железом.

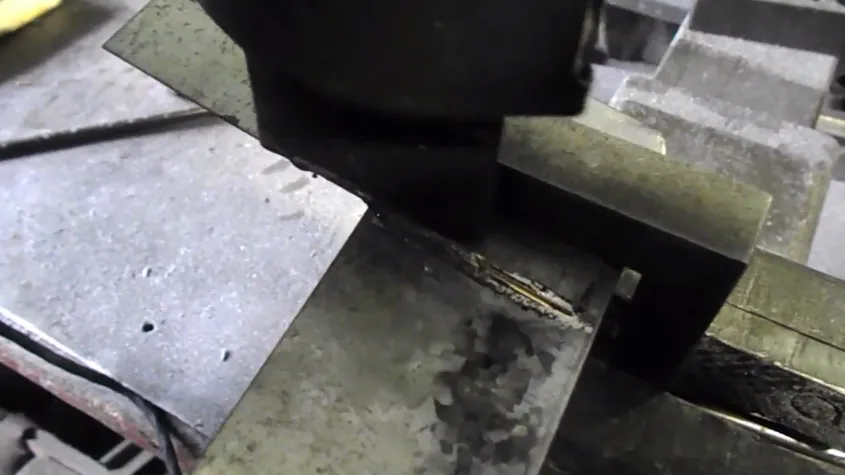

    Пайка оцинковки

    Пайка оцинковки

  5. Не снимайте груз до затвердения припоя.

Важно. Во время кипения кислоты в воздух выделяются очень едкие испарения. Работайте только на улице, обязательно пользуйтесь средствами защиты органов дыхания.

Шов всегда делайте с лицевой стороны отлива, с обратной видна щель. Если сомневаетесь в прочности спайки – переверните лист обратной стороной и повторите спайку шва. Кислота протравливает цинк до железа, за счет такой подготовки производится соединение металла на молекулярном уровне. После окончания работ поверхности обязательно нужно помыть в воде с пищевой содой, таким образом нейтрализуется кислота. Чистый отлив рекомендуется еще раз промыть в проточной воде.

2. С помощью замка.

  1. Согните лист вдоль кромки под углом 90°, переверните его и закрепите струбцинами. Ширина кромки 10 мм.
  2. Вставьте в изгиб широкий металлический шпатель, сильно прижмите. Легкими постукиваниями начинайте изгибать дальше. Мы уже упоминали, что рекомендуется делать несколько проходов, каждый раз лист загибается на небольшой угол. Чем больше раз будет повторяться операция, тем лучше, но количество проходов не должно быть менее трех на угол 90°. Загните полосу параллельно к плоскости листа. Размер зазора зависит от толщины шпателя, должен быть не более 1 мм.
  3. Сдвиньте край изогнутого листа на ширину 15 мм, небольшая разница обеспечивает плотность соединения. Закрепите его струбцинами с двух сторон.
  4. Начинайте киянкой загибать. Вставьте шпатель в щель и продолжайте загиб под углом 90. Первую кромку шпателем оттопыривайте до того момента, пока она не станет перпендикулярной. Снимите струбцины. Точно по такому же алгоритму подготовьте второй кусок листа.
  5. Вставьте загнутые кромки одна в другую и сильными ударами молотка по полученному шву выравнивайте его в горизонтальное положение. Следите, чтобы соединение во время сжатия не выходило из замка, в противном случае отрезки не будут параллельными.

    Выравнивание замка кувалдой

    Выравнивание замка кувалдой

  6. Переверните соединенные листы на другую сторону. Работайте внимательно, постоянно следите за положением кромок. Старайтесь сделать замок максимально ровным, без бугорков и вмятин. Работа физически не тяжелая, но времени потребуется достаточно. Особенно если вы делаете соединение впервые.

    Соединение двух листов оцинковки

    Соединение двух листов оцинковки

Замок можно резать ножницами по металлу, увеличенные листы используются для изготовления больших по размерам отливов.

Видео — Как сшить два листа оцинкованного железа без станка

Как видите, все можно делать своими руками, но только при наличии двух условий: нужно иметь желание и хотя бы минимальные знания. Не бойтесь, пробуйте делать, практический опыт ничто не заменит.

Видео – Установка отлива для окна
