Проект бани размером 5 на 4 метра из блоков с мансардой — подробная пошаговая инструкция по строительству своими руками!
В комфортной бане с мансардой можно не только наслаждаться паром и принимать душ, но также находить удовольствие в отдыхе. Внутри уютно расположить неожиданных гостей или провести веселое время с друзьями. Построить такую баню своими руками совершенно возможно.

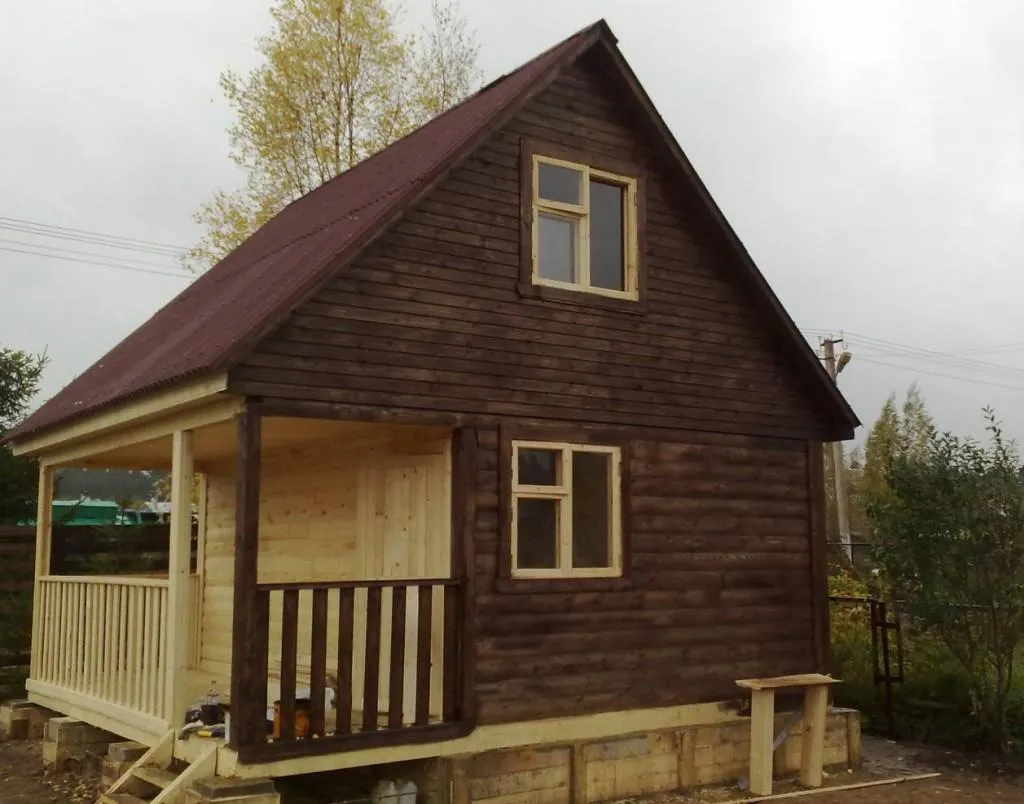

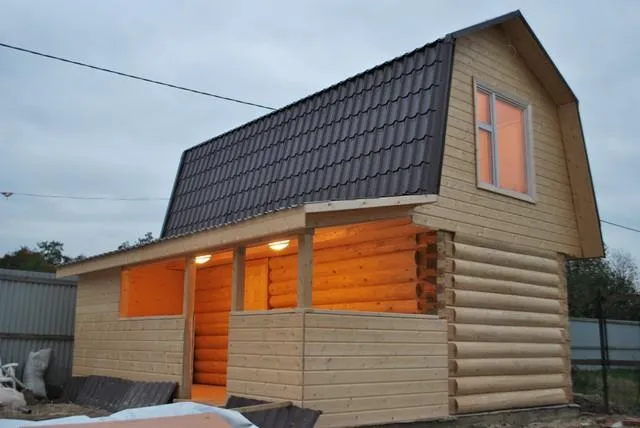

Баня с мансардой
Выбор проекта
На маленьком земельном участке целесообразно поставить баню с мансардой размером 4 на 5 метров. Несмотря на то, что она имеет площадь всего 20 кв. м., в ней легко разместится парная, помывочная и комната отдыха. А на втором этаже получится полноценное свободное помещение. Однако размер помещений существенно сократится из-за необходимости обустройства лестницы.
Перед началом строительства следует выбрать проект. Для бани площадью 20 кв.м. их количество немногочисленно.

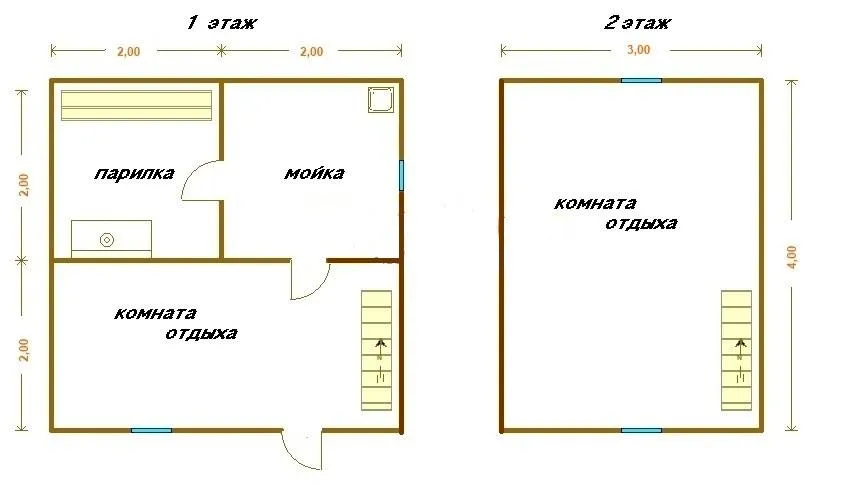

Проект бани
Это один из наиболее простых проектов. В просторной помывочной можно легко разместить и ванну, и душевую кабинку. Подобная планировка лучше всего подойдет тем, кто любит принимать водные процедуры. Лестница на второй этаж получится достаточно крутая. Но это позволит сэкономить пространство в комнате отдыха.
Еще два варианта расположения помещений в бане выглядят так.

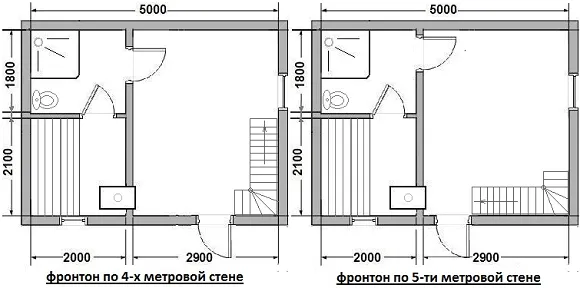

Вариант планировки помещений в бане
Здесь получается обустроить более свободную комнату отдыха, но помывочная и парная получаются намного меньше. Данный вариант понравится тем, кто предпочитает комфортно отдыхать после принятия банных процедур. На первом эскизе лестница идет вдоль 4-х метровой стены. Это позволяет сместить входную дверь от печки. На втором эскизе лестница располагается вдоль 5-ти метровой стены. Но вход находится рядом с топкой. Такое расположение может сделать эксплуатацию данного помещения неудобным.
Обустройство фундамента
После выбора проекта можно приступать к закладке фундамента. Так как здание будет двухэтажным, то и основание под него должно быть прочным и надежным. Обязательным пунктом является обустройство места для печки.
Существует несколько основных видов фундамента для бани.
1. Винтовые сваи

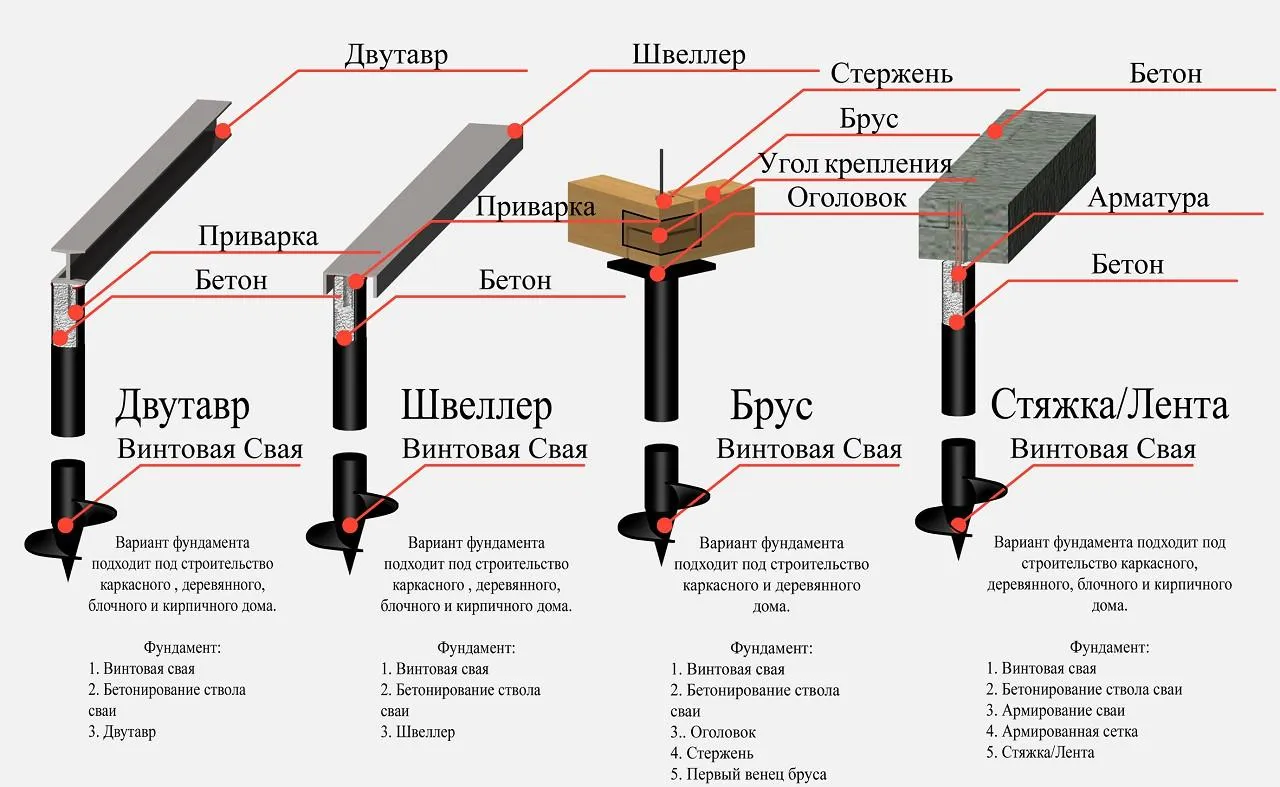

Особенности конструкции винтовых свай фундамента
Винтовой фундамент
Винтовые сваи для фундамента
Винтовые сваи устанавливаются за два дня в любое время года. Для их монтажа не требуется проводить продолжительных земляных работ и предварительной подготовки основания. Согласно проекту производится разметка, особо тщательно соблюдается заданная длина стен и проверяется равенство диагоналей.

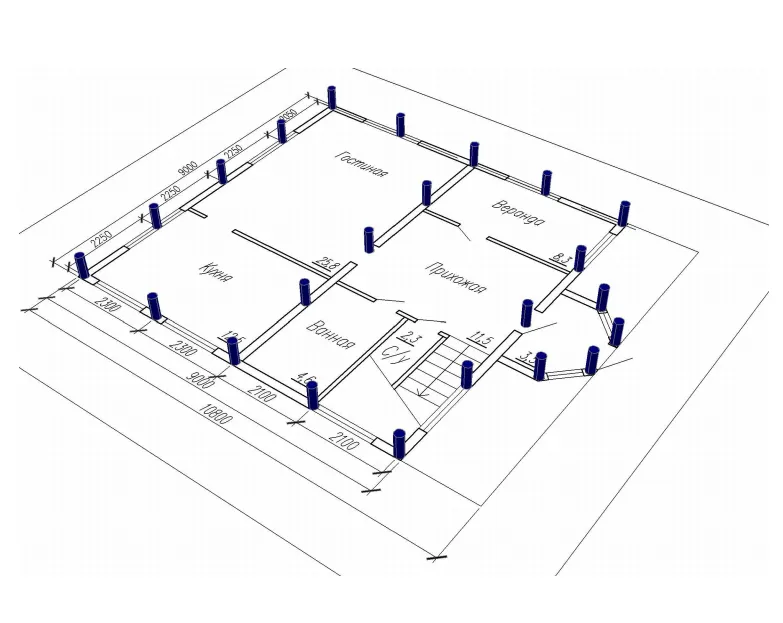

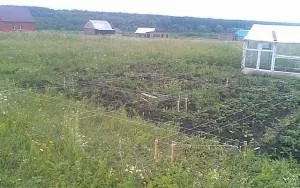

Разметка. Пример
Затем вкручиваются сваи вручную или с помощью специальной техники.
На следующий день в них заливается бетонный раствор.
| Иллюстрация | Описание выполняемых операций |
|---|---|
|

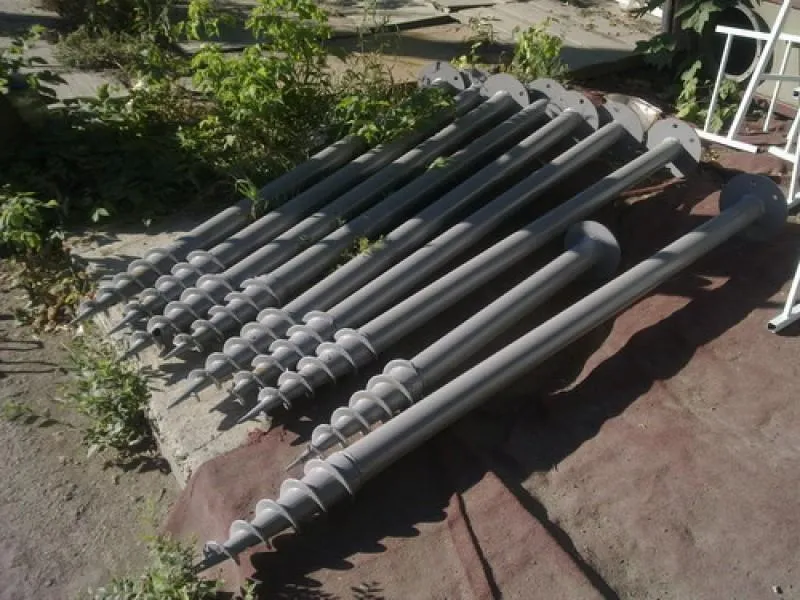

Винтовые сваи для фундамента для бани |

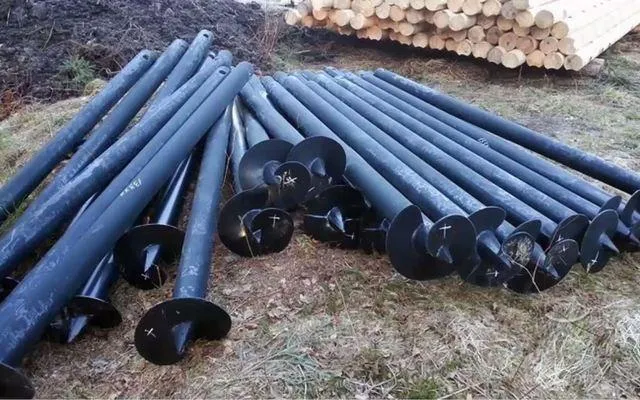

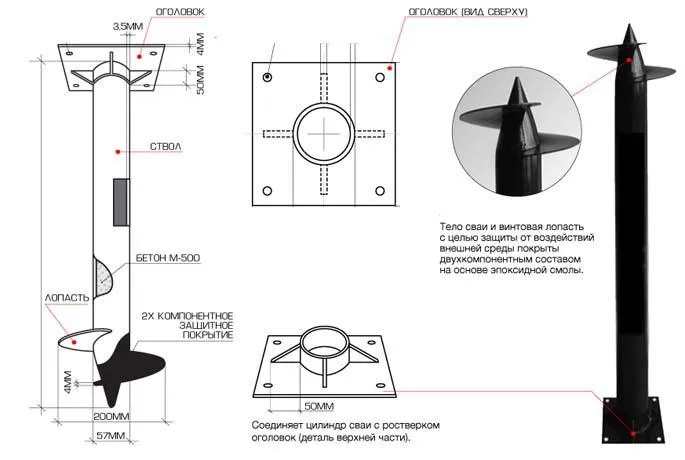

Сами по себе винтовые сваи представляют собой стальную трубу (обычно диаметром более 100 мм), с одним заостренным концом, вокруг которого приварена спиралевидная режущая лопасть. На некоторых модификациях форма лопастей и их количество могут варьироваться. |
|

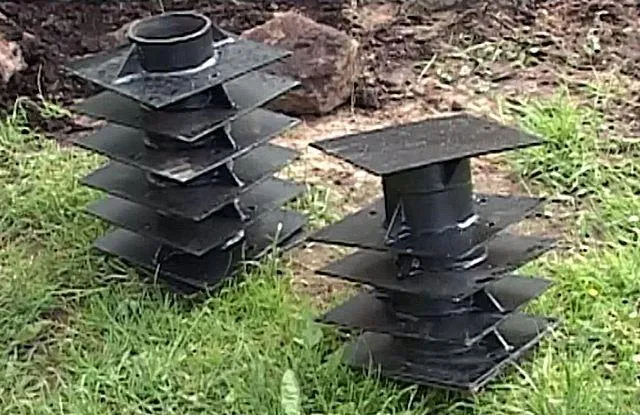

Муфты для винтовых свай |
В комплекте со сваями идут оголовки к ним – муфты с наваренными и усиленными косынками монтажными площадками. Диаметр муфты таков, чтобы она плотно надевалась на ствол сваи. |
|
Подготовка к вручиванию винтовых свай |
После проведения разметки участка в точках установки свай рекомендуется ручным или мотобуром, или же просто лопатой сделать небольшие углубления, порядка 300 мм. Многие мастера советуют обильно пролить их водой, чтобы размягчить поверхностные слои – так винтовая свая легче врежется в грунт. |
|
Процесс установки сваи |

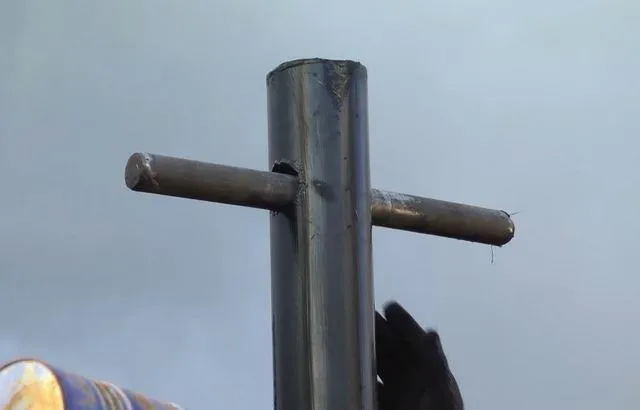

Свая устанавливается вертикально. В отверстие, расположенное вверху ствола, продевается мощный шкворень, на который будут надеты длинные трубы–рычаги для придания вращательного движения. |
|

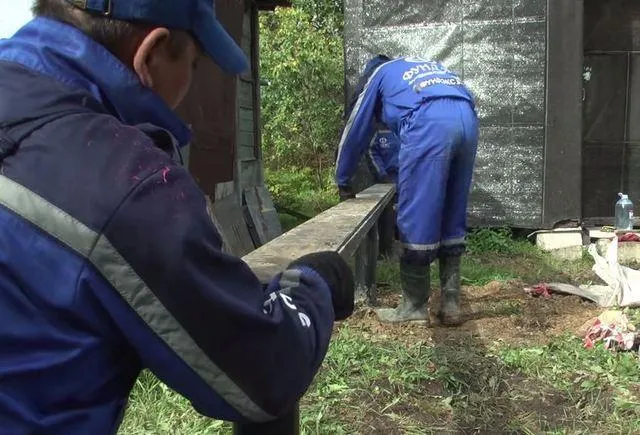

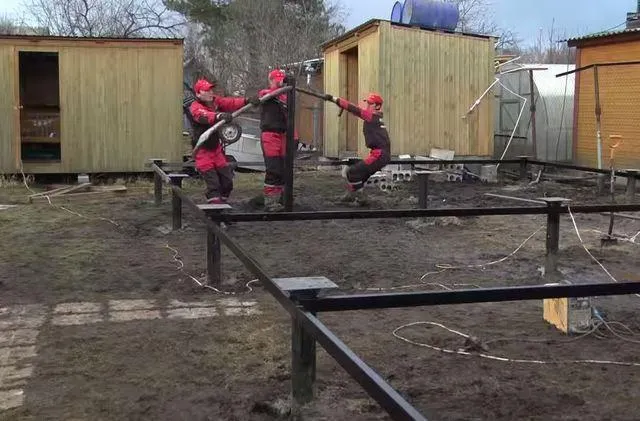

Процесс вкручивания сваи |

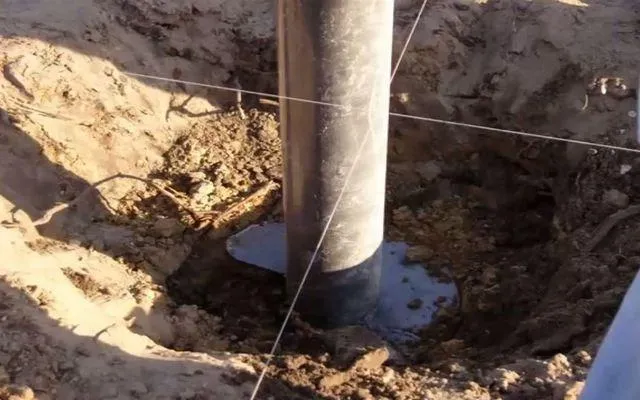

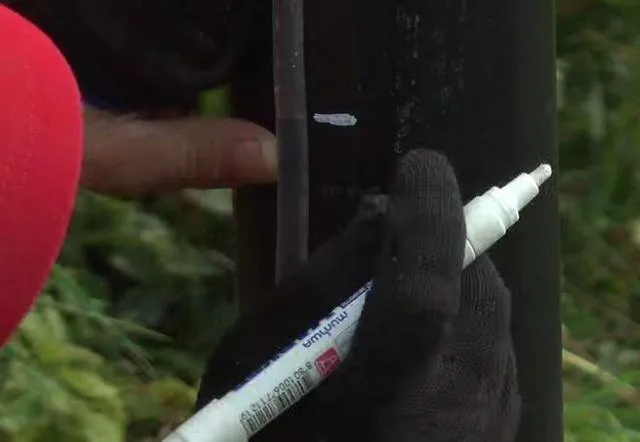

Самый трудоемкий процесс – это, собственно, само закручивание сваи. Для этого потребуются усилия как минимум двух человек, но иногда и такого количества оказывается недостаточно – все зависит от плотности грунта и глубины вкручивания. Для контроля погружения на стволе заранее делается необходимая отметка. Один из работников во время вкручивания постоянно отслеживает вертикальность сваи и корректирует ее. Контролировать удобнее всего двумя строительными уровнями с магнитным основанием, установленными в плоскостях, перпендикулярных одна другой. |
|
Разметка высоты будущего фундамента |
После того, как сваи закручены на требуемую глубину, проводится разметка высоты будущего фундамента. Использовать для этого можно, например, водяной уровень. Строго по одному горизонтальному уровню на сваи наносится разметка. |
|
Выравниваем высоту каждой сваи относительно других |
Точно по линиям разметки верхушки свай с наверняка деформированными при вкручивании проушинами, обрезаются «болгаркой». |
|

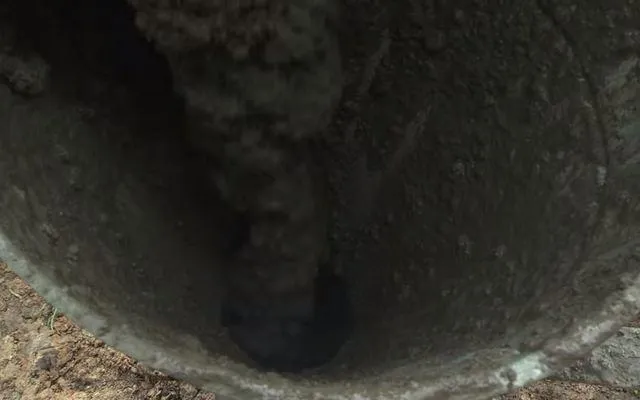

Подготовка к заливке цемента раствора внутрь сваи |
Готовится обычный песчано-цементный раствор (3:1) достаточно жидкой консистенции. Через воронку полости свай заполняются бетоном. |
|

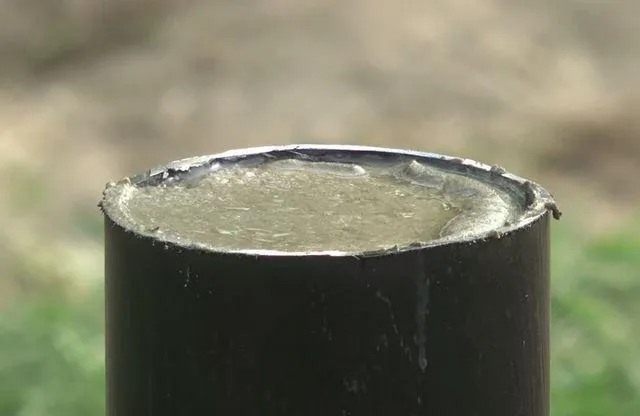

Заливка раствора внутрь сваи |
Свая, заполненная бетонным раствором. Ждать застывания бетона – необязательно, можно сразу переходить к последующим операциям. |
|

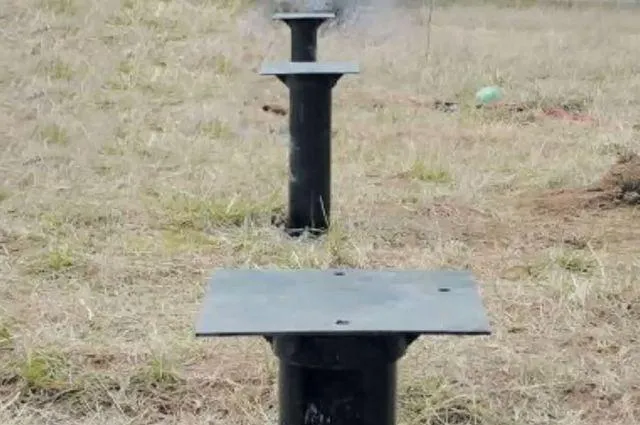

Привариваем оголовки |
На сваи плотно насаживаются оголовки и привариваются к ним сплошным швом. Монтажная площадка оголовка может служить для установки стального ростверка или для крепления болтами деревянной обвязки (естественно, после установки слоя гидроизоляции). |
|
Обвязываем фундамент металлическим профилем |
Перед монтажом деревянного венца для придания общей прочности и стабильности конструкции, сваи желательно обвязать поясом из профилированной трубы, приваренного несколько ниже оголовков. |
|

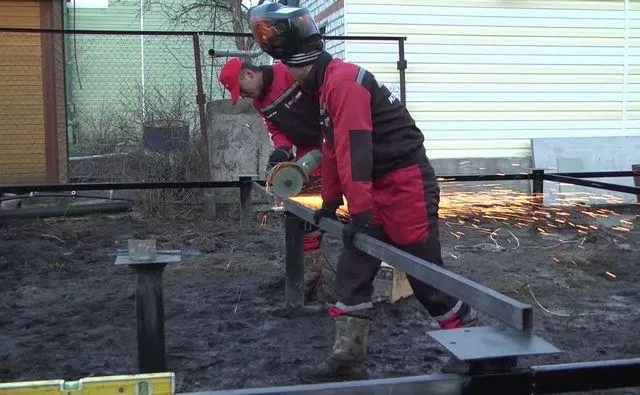

Процесс приваривания мощного ростверка из швеллера |
Другой вариант – установка и приваривание к монтажным площадкам мощного ростверка из швеллера. |
|
Винтовой фундамент для бани |

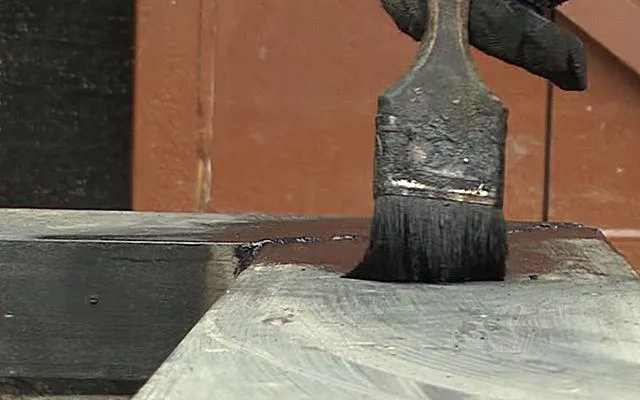

В любом случае, по окончании монтажа металлической составляющей свайного фундамента проводится скалывание шлака и очистка сварных швов, удаление ржавчины и покрытие всей конструкции антикоррозионной грунтовкой. |
На винтовых сваях легко можно построить баню даже на участке, имеющем крутой уклон.

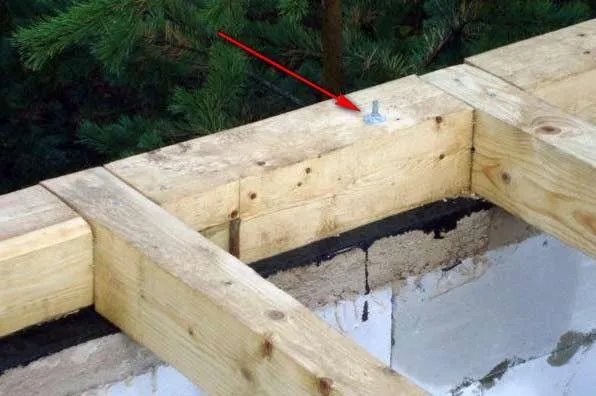

Сразу после установки фундамента разрешается приступать к возведению стен. Сначала на сваи укладывается рубероид, а затем нижний брус, обработанный антисептиком.

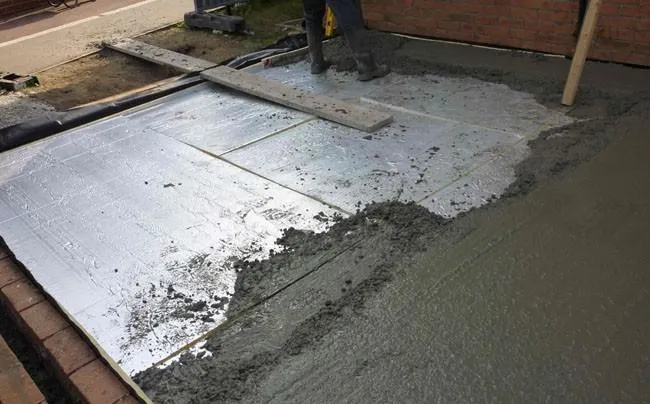

Однако под печь все равно необходимо будет подготовить ровную площадку и залить ее бетоном.
Цены на винтовые сваи
винтовые сваи

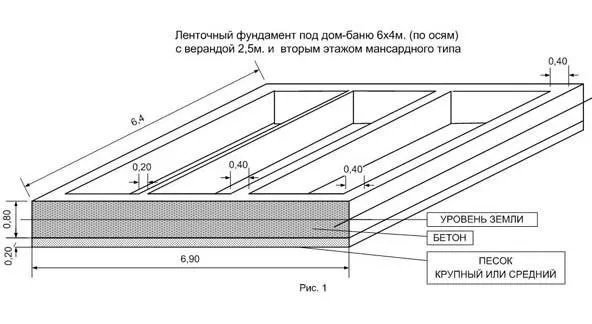

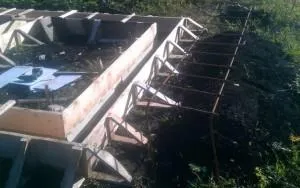

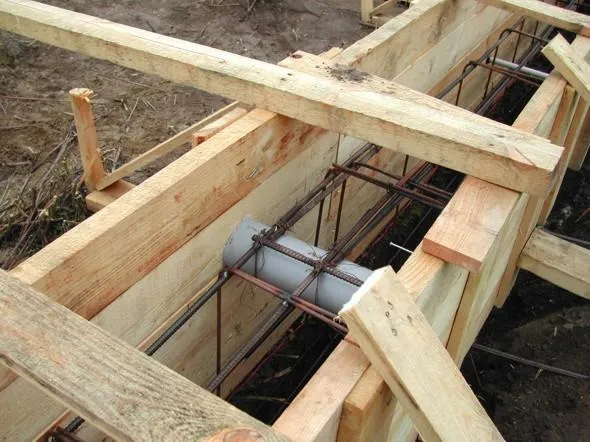

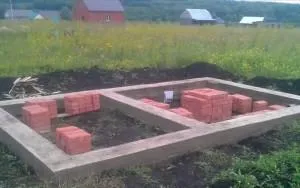

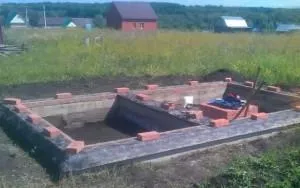

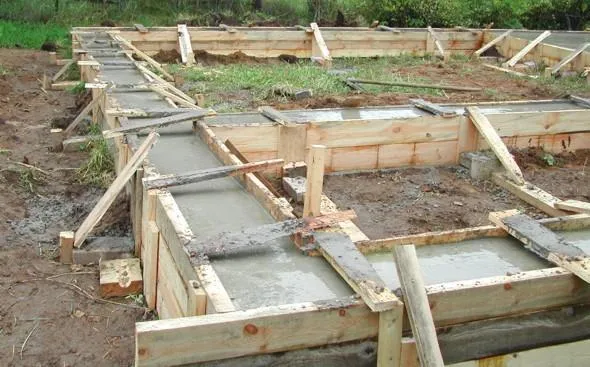

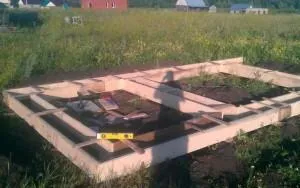

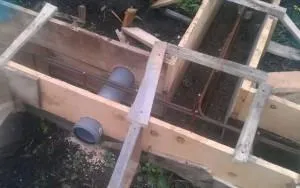

2. Ленточный фундамент

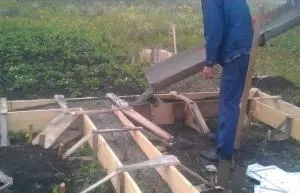

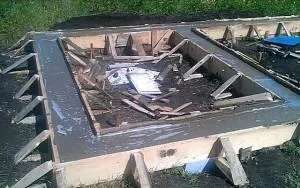

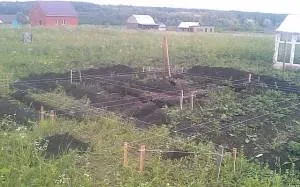

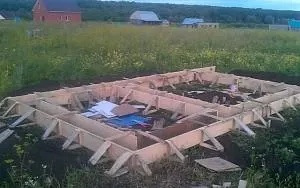

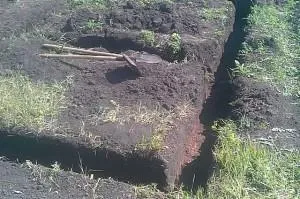

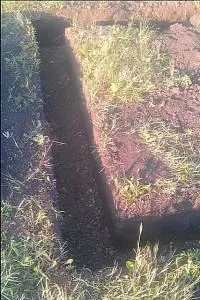

Ленточный фундамент для бани является одним из самых распространенных. Для его обустройства необходимо будет выкопать траншею по периметру будущей бани. Ее глубина зависит от типа грунта, материала стен, уровня грунтовых вод и глубины промерзания почвы:
- на легких и песчаных грунтах – не менее 70 см;
- на скальных и гравелистых почвах – от 20 до 30 см.
- на пучинистых грунтах – ниже глубины промерзания.
| Регионы | Глубина промерзания грунта, см |
|---|---|
| Воркута, Сургут, Нижневартовск, Салехард | 240 |
| Омск, Новосибирск | 220 |
| Тобольск, Петропавловск | 210 |
| Курган, Кустанай | 200 |
| Екатеринбург, Челябинск, Пермь | 190 |
| Сыктывкар, Уфа, Актюбинск, Оренбург | 180 |
| Киров, Ижевск, Казань, Ульяновск | 170 |
| Самара, Уральск | 160 |
| Вологда, Кострома, Пенза, Саратов | 150 |
| Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль | 140 |
| Волгоград, Курск, Смоленск | 120 |
| Псков, Астрах |
