Пустотелый кирпич — характеристики, описание, виды, стандарты и применение в фотографиях

Древний кирпич – это строительный материал, который встречается практически повсюду, он обладает универсальностью, эстетической привлекательностью и долговечностью. Давайте детально разберем различные типы кирпича, в зависимости от используемых материалов, сфер его применения, методов производства и габаритов.

Кирпич изготавливается из глины. В зависимости от вида глины и способа производства существует несколько разновидностей кирпича (керамический, силикатный и огнеупорный), которые в свою очередь тоже делятся на подгруппы. Наиболее обширная классификация кирпича в строительном деле и ландшафтном дизайне участка состоит из 2 видов: строительный кирпич и облицовочный кирпич.

Строительный кирпич используется для кладки стен и простенков. Он, как правило, дешевле и ГОСТы к нему не такие требовательные. Поверхность строительного кирпича может быть со сколами, шероховатой,  с пятнами от выступов соли и различной сменой цвета. После того, как осуществляется кладка строительного кирпича, дополнительного необходимо облицевать его, оштукатурить и покрасить по вкусу.

К облицовочному кирпичу требования ГОСТа на порядок выше: материал должен быть однородный, без заметной смены цвета, без сколов, трещин и неровностей. Облицовочный кирпич может быть фасонный, от чего и отталкивается его форма – немного закругленная, угловая, нестандартной формы и т.д.

Так же кирпич, вне зависимости от вида глины и предназначения может быть полнотелым, эффективным и сверхэффективными, об этом мы так же поговорим.

Существует особая форма кирпича – с фаской, когда углы стройматериала делают скошенными. Такое нововведение не только улучшает внешний вид кирпича, но и способствует меньшему повреждению при транспортировании.

Особое внимание при выборе кирпича уделяется его физическим свойствам: прочности, морозостойкости, влагопоглощению. Об этом мы обязательно поговорим ниже.

Так же следует уделить вниманию одной из важнейших составляющих внешнего вида кирпичной кладки и прочности конструкции – это технология создания швов, т.к. слишком большие/маленькие размеры шва не только испортят «лицо» конструкции, но и сделают ее менее устойчивой.

(Государственные стандарты) на изделия подобного типа в России не распространяются, особенно это касается новых технических изделий, появившихся на рынке несколько лет назад. Безусловно, применение керамического кирпича при сооружении жилого дома или иных зданий является очень выгодным делом, поскольку в силу больших размеров затраты на его кладку минимальны. Соответственно, скорость выполнения работ в разы превосходит время кладки одинарного материала. Кроме этого, экономия распространяется и на цементный раствор, который требуется подготовить для кладки ряда кирпича.
Применяется в основном керамический камень при сооружении многоэтажных зданий, будь это жилой дом или же гараж. Статистика показывает, что количество одноэтажных домов, в которых при строительстве применяется данный тип материалов, составляет единицы. Хотя даже если сопоставить суммарное количество многоэтажных учреждений со стенами из керамического камня и те же здания с классическим одинарным кирпичом, то разница будет составлять несколько десятков раз.

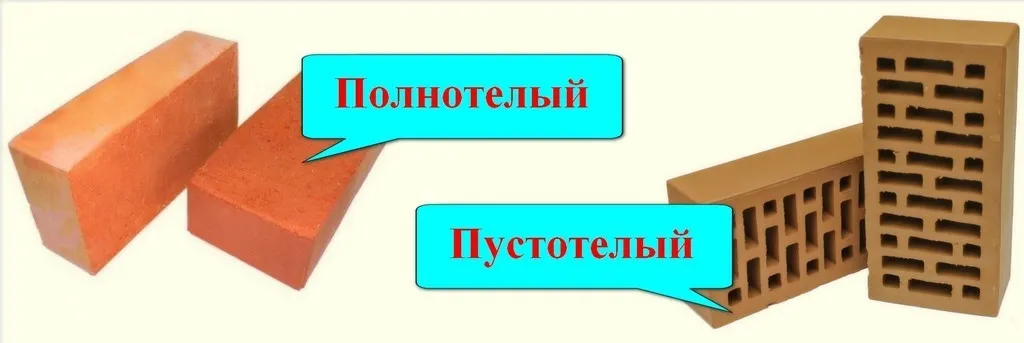

Пустотелый или полнотелый

Кирпич различается в зависимости от количества воздуха внутри блока

  •  Полнотелый кирпич — монолитный брусок без полостей, по стандарту пористость не может превышать 13%. Использование полнотелых кирпичей позволяет увеличить прочность конструкции, поэтому они используются для кладки цоколя, фундамента и несущих стен. При этом полнотелые изделия считаются «холодными»: их теплопроводность составляет 0,5 – 1 Вт/м*К.

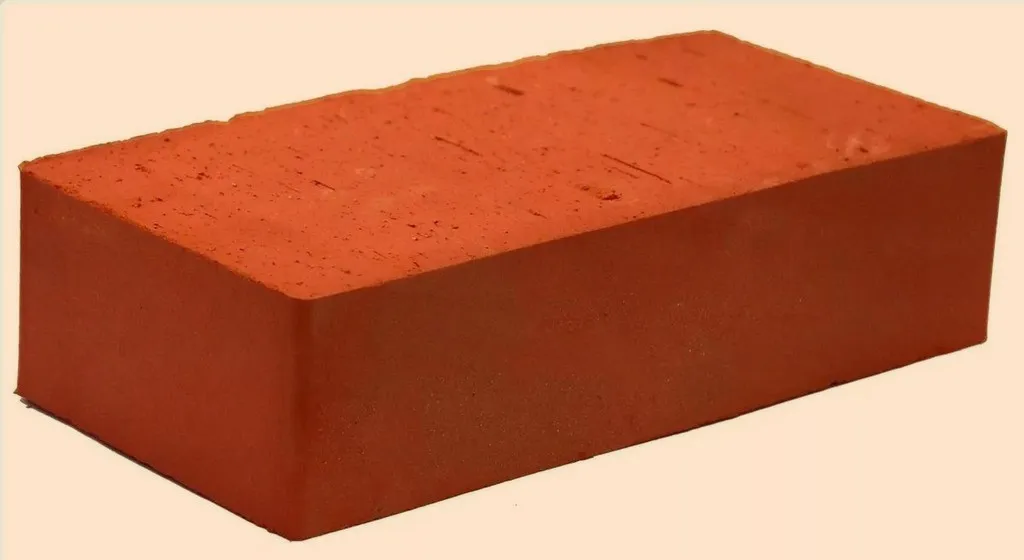

Полнотелый одинарный рядовой кирпич для возведения несущих стен. Ложок имеет рифленое покрытие для улучшения адгезии

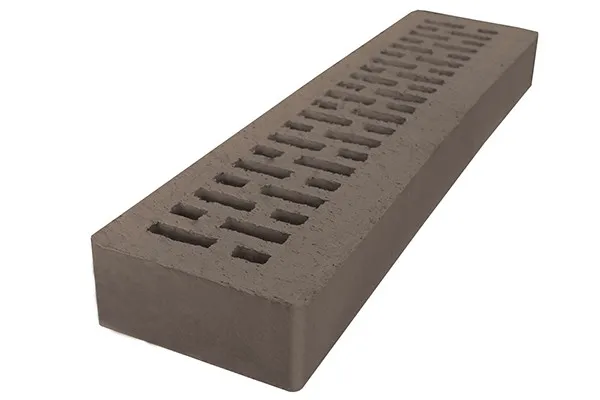

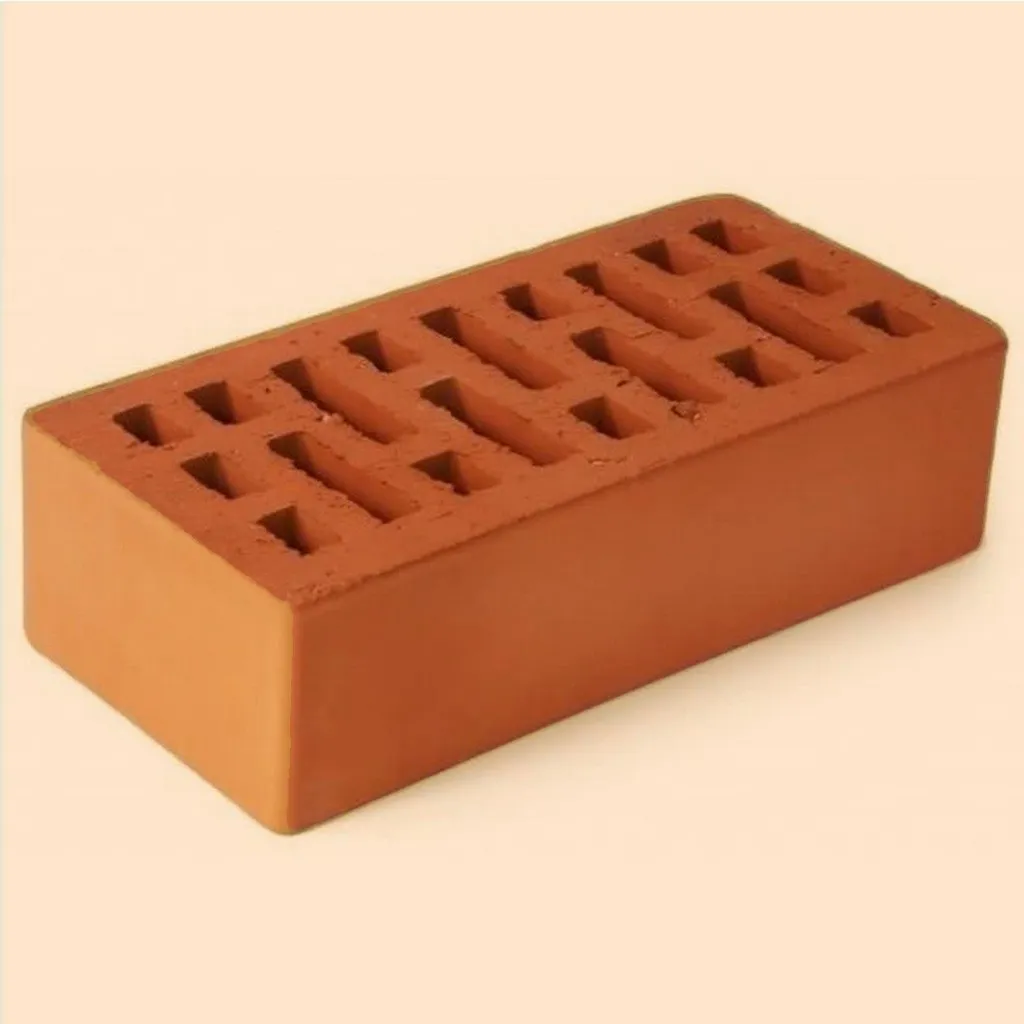

  • Пустотелый кирпич имеет полости, которые делают в виде отверстий в теле кирпича. Отверстия могут иметь форму щелей (щелевой, семищелевой), квадратов и цилиндров. Пустоты составляют от 45 до 55% от объема брикета. Запертый в полостях воздух является теплоизолирующим веществом, благодаря этому пустотелые кирпичи обладают низкой теплопроводностью (0,3 – 0,9). При этом такой кирпич не используют для постройки капитальных несущих конструкций, также не используются пустотелый кирпич для конструкций, где требуются высокие огнеупорные свойства (для печей, кирпичных грилей-барбекю и др.).

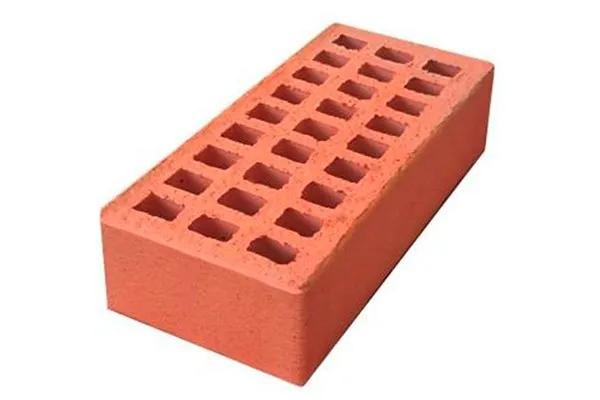

 Керамический кирпич для облицовочных работ, пустоты выполнены в виде квадратов

Пустотность влияет на расход раствора при проведении работ. Часть раствора проваливается в отверстия. При правильной кладке такого следует избегать, так как из-за этого нарушаются теплоизоляция.

  • Поризованный кирпич (теплая керамика) – разновидность пустотелого керамического кирпича. В качестве материала используется легкоплавкая глина, в которую добавляются опилки и торф. Выгорая, эти включения оставляют полости в блоке. Марки прочности и морозостойкости пористого кирпича достигают M-200 и F-200. Теплопроводность составляет 0,1 – 0,261 Вт/м*K.

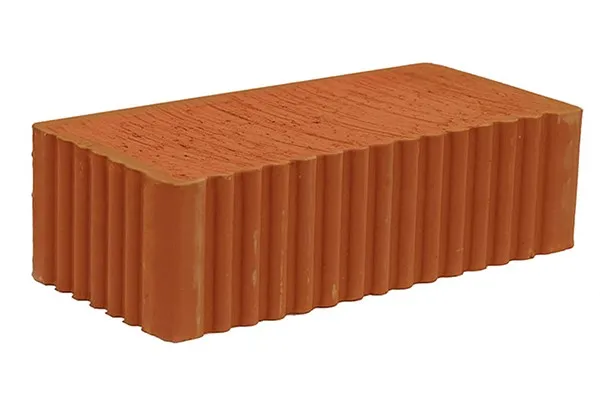

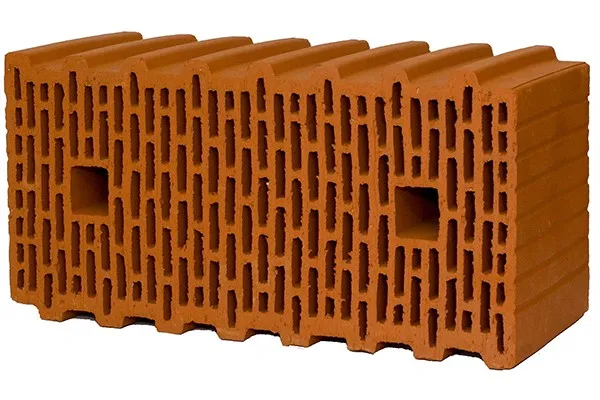

 Некоторые производители формуют поризованный кирпич для системы соединения, где чередуются пазы и выступы

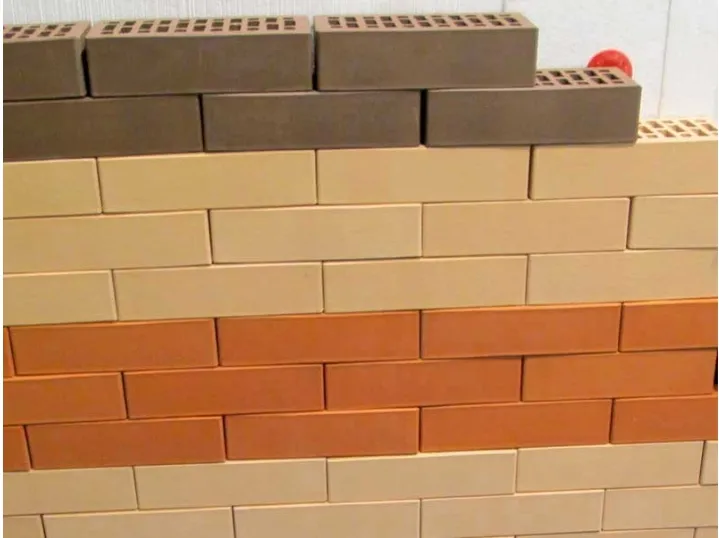

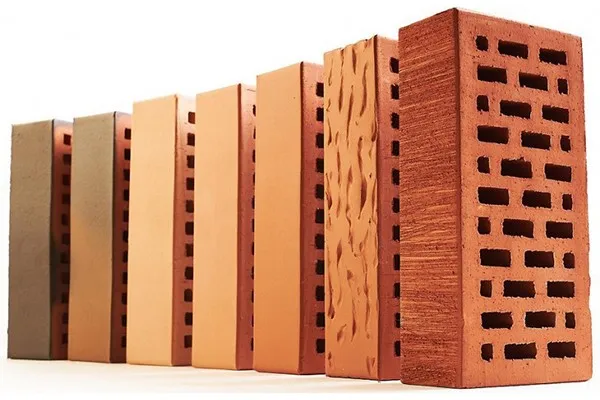

Богатство красок – выбор цвета

Традиционно кирпичный дом представляется в оранжево-красных тонах (кирпичный цвет). Этот цвет характерен для керамических кирпичей. Оттенки при этом зависят от разных факторов. Влияет регион происхождения глины. Некоторые разновидности после обжига приобретают желтоватый или оранжевый цвет. Пигментные добавки также могут менять расцветку.

Силикатный кирпич изначально имеет белую окраску, но после внесения определенных добавок его цвет тоже можно изменить. При использовании полуторной кладки с облицовочным кирпичом цвет внутренней кладки фактически не играет роли. Лицевой кладке с помощью глазуровки или ангобирования можно придать любую окраску.

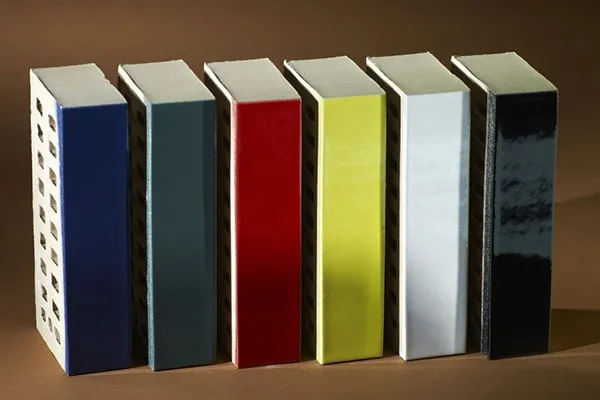

 Глазурованный кирпич имеет глянцевое цветное покрытие

Необычную окраску может иметь радуцированный кирпич, внешне поверхность кирпича заполняют переливы и градиенты. Достигается такой эффект с помощью особой технологии обжига. В конце обжига ограничивается доступ кислорода, в результате кислород начинает выделяться из глины, образуя на поверхности материала неравномерную окраску.

Материал для кирпича

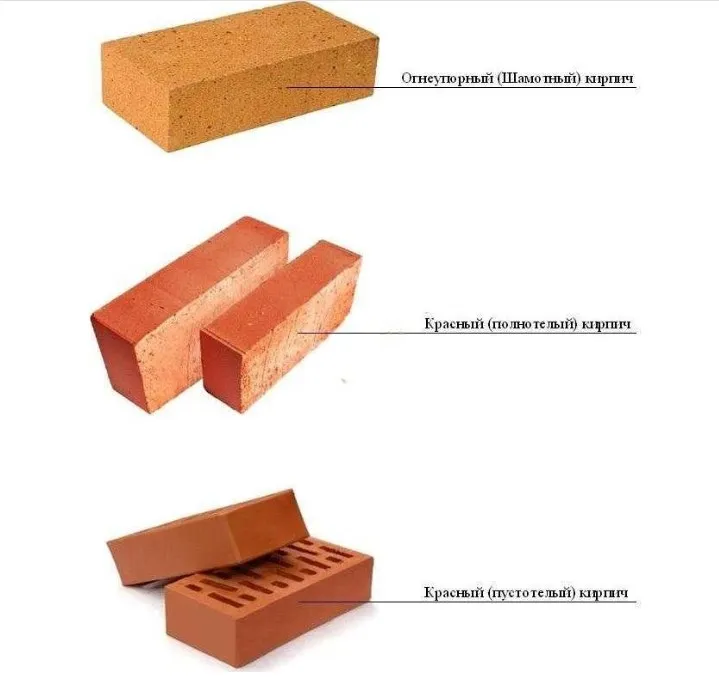

Кирпич подразделяется на виды в зависимости от материала.

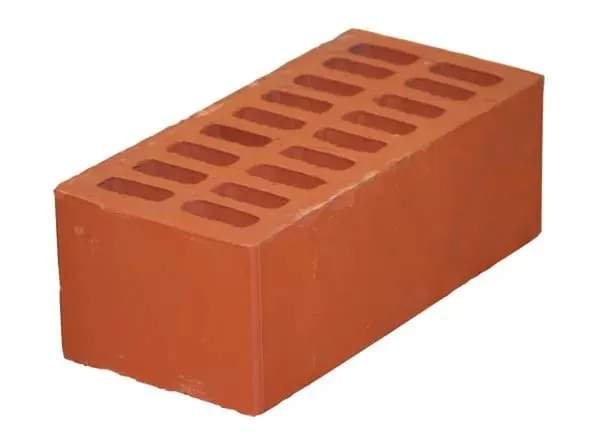

  • Керамический – наиболее распространенная и самая древняя разновидность кирпича. Сырьем для него служит красная глина. После формовки бруски прямоугольной формы обжигаются в печах. Такие кирпичи могут использоваться в самых разнообразных сферах. Изначально материал обладает большим влагопоглощением, поэтому его обрабатывают влагоотталкивающими веществами.

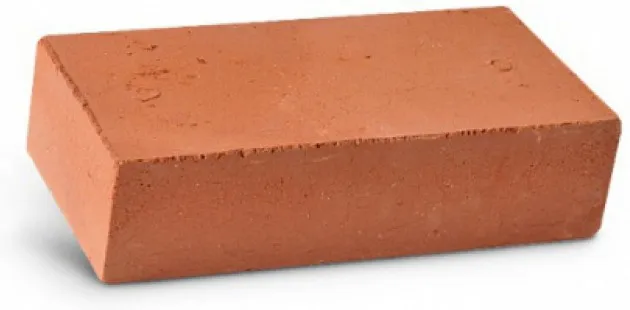

 Керамический кирпич имеет характерный красный цвет. Форма прямоугольного бруска впервые стала массово использоваться в Англии XVI веке

По прочности керамический кирпич соответствует маркам от М-50 до М-300. Материал может быть пустотелым или полнотелым. Керамические пустотелые кирпичи обладают одним из лучших показателей с точки зрения теплоизоляции.

Обжиг – важная технологическая процедура при производстве кирпича. Пережженный кирпич будет иметь черные пятна. Недожженный отличается светлым розовым цветом. Оба технологических брака сказываются на характеристиках материала

  • Силикатный кирпич состоит из смеси извести и песка. Температурная обработка происходит не в печи, а в автоклаве – нагревательный аппарат, создающий давление выше атмосферного. Массовая доля извести и влаги не превышает 10 %. Применяется в дачном городском строительстве. Материал применятся для внутренних перегородок, так как обладает хорошей звукоизоляцией. Из-за хрупкости не используется для несущих конструкций и цоколя. Силикатный кирпич плохо удерживает тепло, поэтому нуждается в дополнительной теплоизоляции. Силикатный лицевой кирпич больше подходит для жаркого и сухого климата, керамический — для зон с повышенной влажностью.

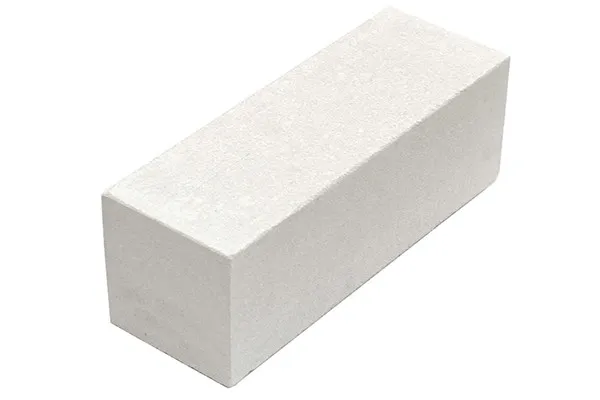

 Силикатный кирпич для облицовки фасадов европейского стандарта

  • Клинкерный кирпич изготавливается из глины высокой плотности. В материале не должно содержаться примесей мела и щелочных металлов. Материал применяется для уличного строительства: мощения дорожек, бордюров, подпорных стенок и облицовки цоколей. Клинкерный кирпич обладает высокой плотностью (до 2100 кг/м.куб) и низкой пористостью (до 5%), соответственно он практически не впитывает влагу.

 Клинкерный кирпич в цвете шоколад подойдет для декоративной фасадной кладки

  • Шамотный (огнеупорный) кирпич изготавливается из огнеупорной глины – шамота. Главное свойство – низкая теплопроводность, высокая цикличность и устойчивость к высоким температурам. Имеет свойство накапливать и медленно отдавать тепло. Огнеупорный материал используется при строительстве печей, дымоходов, грилей-барбекю и других сооружений, которым требуется устойчивость к высоким температурам.

  Уличная печь из шамотного кирпича для приготовления барбекю

  • Гиперпрессованный кирпич – кирпичи этого типа используются для облицовочных работ, для придания фасаду окончательного внешнего вида. При производстве используются различные известняковые породы. К таким породам относятся ракушечник, мраморная крошка и др. Роль связующего вещества играет цемента. Формовка происходит с применением высокого давления (20 мПа). К недостаткам гиперпрессованного кирпича относится значительный вес, поэтому при строительстве из него потребуется усиленный монолитный фундамент.

Размеры кирпича: отечественный и европейский стандарт

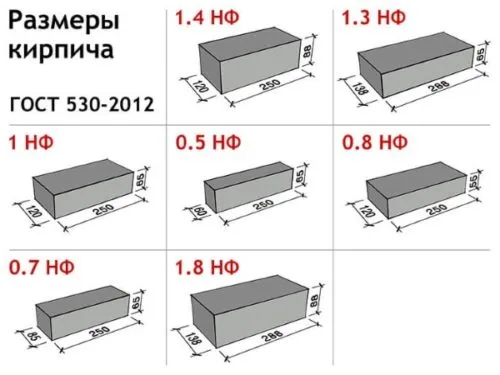

Кирпич имеет вид параллелепипеда, самая маленькая его грань называется «тычок». Широкая грань, которая укладывается на раствор, получила название «постель». Внешняя грань, лицевая часть камня, называется «ложок». Для ложка и тычка, согласно отечественным стандартам, являются стабильными величинами. Высота ложка бывает различной, по этому параметру выделяют три вида:

  • одинарный – 250х120х65 мм;
  • полуторный – 250х120х88 мм;
  • двойной – 250х120х130 мм.

Знание размеров помогает определиться с типом кладки, ее шагом, позволяет с высокой точностью рассчитать необходимое количество материала. Для облицовки и отделочных работ предпочтение у одинарного кирпича. Полуторный используют для забутовки стен, а двойной применяют при возведении крупных сооружений. На рынке присутствует кирпич, завезенный из Европы или выпущенный на европейском оборудовании по принятым в этих странах стандартам. Можно встретить следующие форматы:

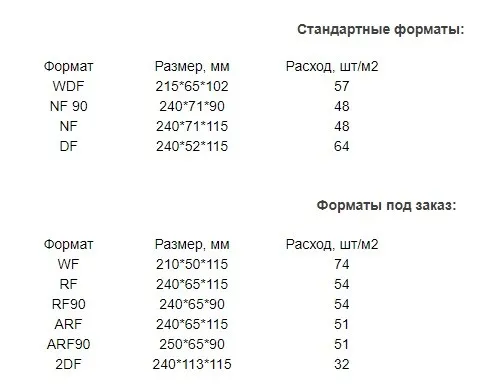

  • DF – 240х115х52 мм;
  • 2DF – 240х115х113 мм;
  • NF – 240х115х71 мм;
  • RF – 240х115х61 мм;
  • WDF – 210х100х65 мм;
  • WF – 210х100х50 мм.

Импортный кирпич относится к категории фасадных материалов, применяется при облицовке зданий и отделочных работах.

Марка прочности

Марка прочности кирпича определяет предельно допустимую нагрузку на 1 кв.см. камня в килограммах. Кирпич М150 выдерживает предельную нагрузку в 150 кг/кв.см. Этот параметр является определяющим при выборе материала для различных конструкций. Наиболее распространенные марки прочности кирпича:

  • М50 – применяется при строительстве веранд, беседок;
  • М75 – используется при возведении межкомнатных перегородок;
  • М100 – этот вид предназначен для несущих конструкций 1-2 этажных домов;
  • М150 – применяется при строительстве 2-3 этажных зданий;
  • М200 – используется при возведении многоэтажных домов;
  • М300 – кирпич предназначен для строительства цокольных этажей и фундаментов многоэтажных домов.

Марка прочности клинкерного кирпича может достигать значений М1000.

Формовка: пластическое и полусухое формование

Один из главных технологических процессов при производстве кирпича – формование. Используют два метода – пластическое и полусухое формование. Для пластического формования используют сырье с влажностью 15-21%. Работают на винтовых прессах, выдавливая заготовки правильной формы. Для производства пустотелого кирпича используют вакуумные установки. Влажность сырья при полусухом формовании ниже – 8-14%. Заготовки перед обжигом прессуют в специальных формах. Низкий показатель влажность позволяет поддерживать форму в процессе обжига. В результате получается качественный материал с идеальной геометрией.

Кирпичная кладка

На фото кирпич в готовой кладке может выглядеть по-разному. На общее впечатление оказывает влияние тип кладки. Опытный мастер практикует самые разные варианты. В зависимости от того, как чередуются ложок и тычок, как смещено положение кирпича меняется рисунок. Наиболее распространенные типы кладки:

Несколько популярных видов кладки получили свое название по географическому принципу:

  • голландская – ряд выкладывается тычковой кладкой, следующий ряд – комбинированной (один ложок, один тычок). Тычок в комбинированном ряду должен располагаться над швом тычковой кладки нижнего ряда;
  • фламандская – все ряды выкладываются комбинированной кладкой, тычок верхнего ряда должен располагаться над центром ложка нижнего ряда;
  • готическая – комбинированные ряды выкладываются с небольшим смещением, в результате из тычков формируется вертикальная «косичка»;
  • силезская – напоминает готическую кладку, но в комбинированном сочетании укладываются два ложка и один тычок.

Рисунок кладки играет важную роль при выборе кирпича в к
