Расчет фундаментов мелкого заложения требуется для точного определения его геометрических характеристик и выбора типа фундамента. Это включает в себя расчет трех факторов: величины давления здания на грунт, силы давления грунта в период морозных условий и прочности рамы фундамента. Нагрузка на здание – это общая сумма всех передаваемых нагрузок, в упрощенном варианте – масса всего строения, распределенная на площадь 1 м2 нижней поверхности фундамента.

Расчет фундаментов мелкого заложения

Содержание:

• Расчет нагрузки здания
  • Морозное пучение и выбор типа мелкозаглубленного фундамента
  • Методика расчета деформаций

Расчет нагрузки здания

Для того чтобы вычислить массу здания, необходимо иметь проект, учитывающий размеры строения, материалы, конструкцию и прочие его особенности. Расчет нагрузки на фундамент ведется с учетом зимней снеговой нагрузки. Способ расчета прост: вычисляют массы отдельных конструктивных частей строения, суммируют их и делят на площадь подошвы фундамента. Определяют для данного типа грунта удельное расчетное сопротивление грунта R­₀ и сопоставляют его с полученным значением удельной нагрузки N. Если R­₀ < N, пересматривают размеры или форму фундамента: выполняют его с широкой подошвой, с расширением книзу или увеличивают его ширину.

Пример расчета: кирпичный одноэтажный дом 10х8 м, со стенами из полнотелого красного кирпича шириной в 0,4 метра, с железобетонным перекрытием пола и деревянными перекрытиями потолка. Крыша – двускатная, крытая профнастилом. Постройка планируется на тяжелой суглинистой почве, регион – Москва.

По приведенной методике расчета нагрузка N = 23 т/м².

Морозное пучение и выбор типа мелкозаглубленного фундамента

Понятие «пучинистые грунты» многих ставит в тупик. Попробуем разобраться, что это такое. Различные грунты обладают разной способностью накапливать влагу. Крупнозернистый песок, скальные породы не задерживают воду, а глины, наоборот, связывают ее, становятся пластичными и долго остаются влажными. Вода при замерзании расширяется, при этом грунт, содержащий много влаги, увеличивается в размерах. Это явление получило название «морозное пучение».

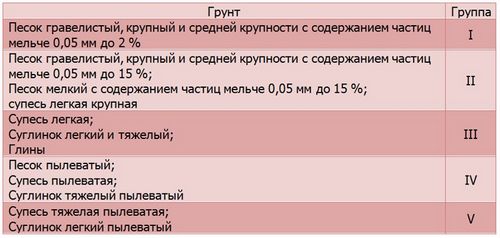

В зависимости от состава и размера частиц грунты можно разделить на 5 групп – они приведены в таблице 1.

Разновидности грунта (Типы грунтов)

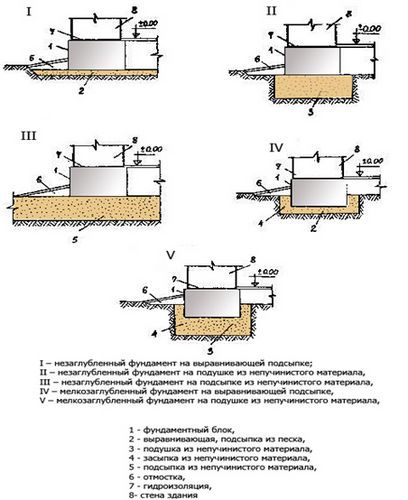

В зависимости от группы грунта выбирают конструкцию мелкозаглубленного фундамента по рисунку и определяют его габаритные размеры, глубину заложения и высоту подсыпки. Вычисляют площадь нижнего основания фундамента A_f.

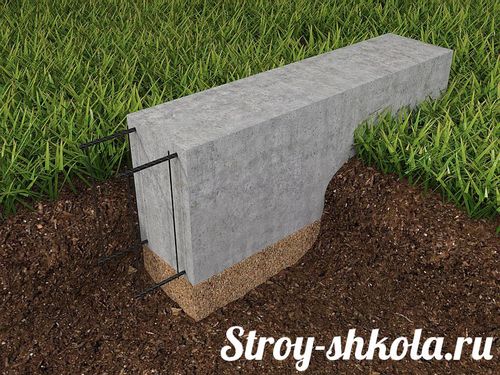

По данным таблицы и рисунку выбираем группу фундаментов, соответствующую типу грунта III «тяжелые суглинки». Это фундамент, не заглубленный в грунт, на песчано-гравийной подсыпке. Ширина фундамента – 0,4 м; высота – 0,7 м; толщина подсыпки – 0,5 м.

Методика расчета деформаций

Расчет проводят по двум условиям:

• расчетная величина деформации пучения не превышает допустимой предельной деформации;
• относительная деформация грунта с учетом нагрузки не превышает предельной относительной для конкретного типа строения.

Предельные деформации для конкретного типа строения определяют по таблице 2.

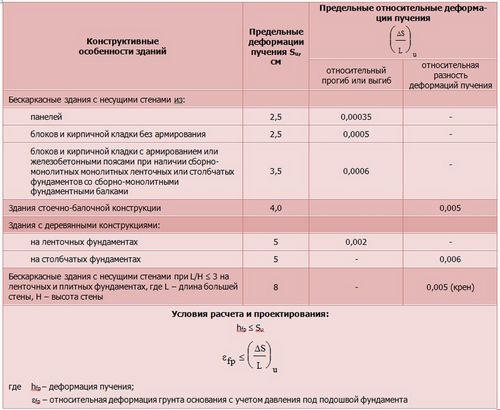

Таблица 2 – Допустимые деформации

Чтобы определить указанные величины деформаций для конкретного строения, нужно произвести ряд сложных расчетов.

Деформацию пучения вычисляют по формуле

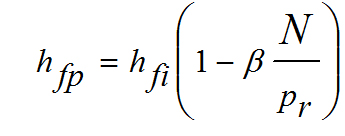

Формула для расчета деформации пучения

В этой формуле N – удельное давление всего строения на грунт, оно вычисляется по отдельной методике и выражается в тоннах на 1 м².

Коэффициент b зависит от соотношения толщины подсыпки к ширине основания, он определяется по таблице 3.

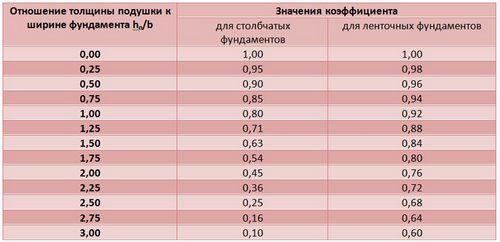

Таблица 3 – Определение коэффициента

Величина P_r – на подошву от пучинистого грунта, для ленточного фундамента оно вычисляется по формуле:

Величина Pr – на подошву от пучинистого грунта

Показатель b – ширина ленты фундамента, а s_s – сопротивление промерзшего грунта, его можно найти в СНиП 2.02.01-83.

Мощность слоя грунта, подверженного вспучиванию под фундаментом d_z определяется как d_z = d_f – d – h_п, где d_f – средняя глубина промерзания, определенная по таблице 4, а величины d и h_П – высота фундамента и толщина подсыпки, в метрах.

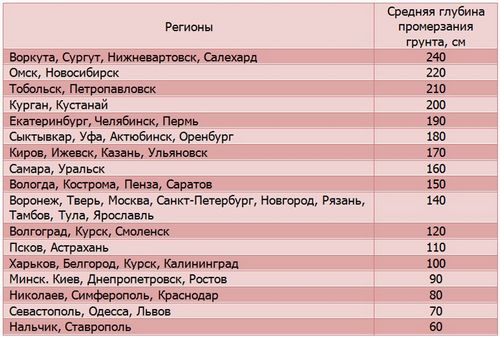

Таблица 4 – Средняя глубина промерзания грунта по регионам

Средняя глубина промерзания грунта по регионам

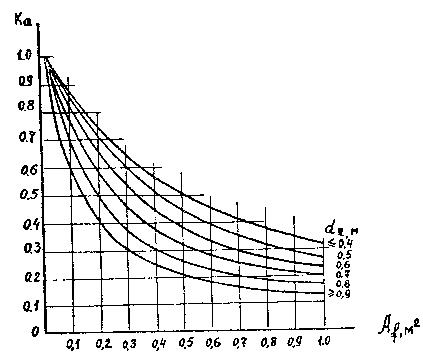

После расчета мощности слоя грунта d_z определяют по графикам коэффициент условий работы промерзающего грунта k_a определяемый по графикам в зависимости от величины d_z и значения площади подошвы фундамента A_f на единицу его длины.

График — коэффициент условий работы промерзающего грунта k

Деформацию пучения ненагруженного основания h_fi находят по формуле из таблицы 5, соответствующей типу выбранного фундамента и его геометрическим размерам: глубины заложения фундамента d и толщины подушки h_п.

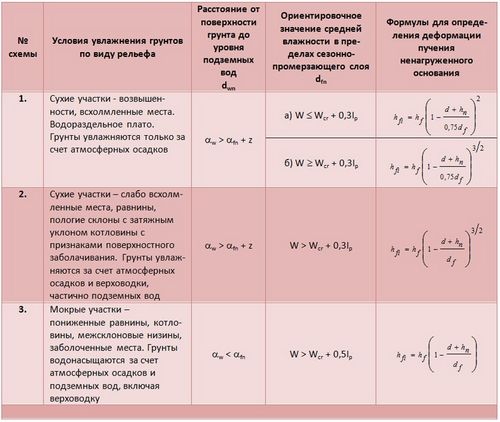

Таблица 5 – Расчетные формулы для различных типов грунтов

Расчетные формулы для различных типов грунтов

1. 1. Определяем мощность промерзающего слоя пучинистого грунта d_z = d_f – d – h_п. Расчетная глубина промерзания d_f для Москвы по таблице 4 равна 1,4 м. d_z = 1,4-0,7-0,5=0,2 м.
   2. Определяем удельную площадь фундамента на метр его длины, при ширине фундамента 0,4 м площадь равна 0,4 м².
   3. По рисунку определяем коэффициент k_a, он равен 0,56.
   4. Находим по СНиП 2.02.01-83 показатель σ_s – 64.
   5. Определяем по формуле т/м².
   6. Находим по формуле м
   7. Находим коэффициент b по таблице 3 для фундамента ленточного типа: для выбранного соотношения толщины подсыпки к ширине основания 0,5/0,4=1,25 он равен фундамента 0,88.
   8. Нагрузка здания, согласно расчетам, равна 23 т/м².
   9. Определяем м = 0,1 см.

   Допустимая деформация пучения по таблице 2 равна 2,5 см. Условие выполняется.

Относительную деформацию пучения с учетом жесткости рамы строения находят по формуле

Формула — для деформацию пучения с учетом жесткости рамы

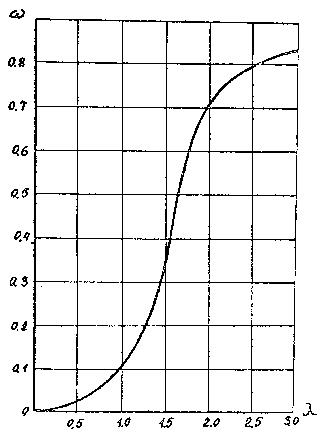

Показатель w, находящийся в зависимости от коэффициента гибкости конструкций строения l по ВСН 29-85, определяют по приведенному графику.

Показатель W определяют по графику

Dh_fp– разность деформаций пучения при максимуме и минимуме предзимней влажности грунта.

L – длина стены строения, м.

1. • Определяем по методике ВСН 29-85 значение показателя гибкости конструкций строения l – 0,55.
   • Определяем по графику значение показателя w – 0,03.
   • Определяем разность деформаций пучения по методике ВСН 29-85. Dh_fp = 0,0022 м.
   • Длина стен строения равна 10 и 8 м.
   • Относительная деформация с учетом жесткости рамы для длинной стены м.
   • Для короткой стены м
   • Допустимое значение по таблице 2 – 0,0005 м. Условие выполняется.

Если в результате расчета окажется, что условия не выполняются, необходимо увеличить расчетную толщину подушки или площадь фундамента, изменив ширину основания.
