Что такое кабель-канал?
Кабель-канал представляет собой конструкцию из пластика или металла, предназначенную для прокладывания проводов внутри. Основными материалами для изготовления являются негорючие или самозатухающие вещества. Традиционный кабель-канал состоит из следующих компонентов:… (далее следует перечень компонентов).
- внешняя штроба (разной геометрической формы, ширины, длины);
- крышка (устанавливается после укладки проводки);
- переходы (коробы, устанавливаемые на сгибах кабель-каналов).
Смонтированный кабель-канала с несколькими угловыми переходами
Основные функции кабель-каналов следующие:
- защита электропроводки от механических повреждений;
- обеспечение нормального теплообмена электрокабелей (под воздействием электричества они могут значительно нагреваться);
- декоративная (сокрытие электропроводки, интеграция её в уже оформленный интерьер).
Кабель-каналы бывают различных типов и назначений – все это следует учитывать перед их покупкой ещё на этапе проектирования системы электромонтажа.
Классификация кабель-каналов
Кабель-каналы различаются по 4 основным параметрам:
- По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
- По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
- По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.

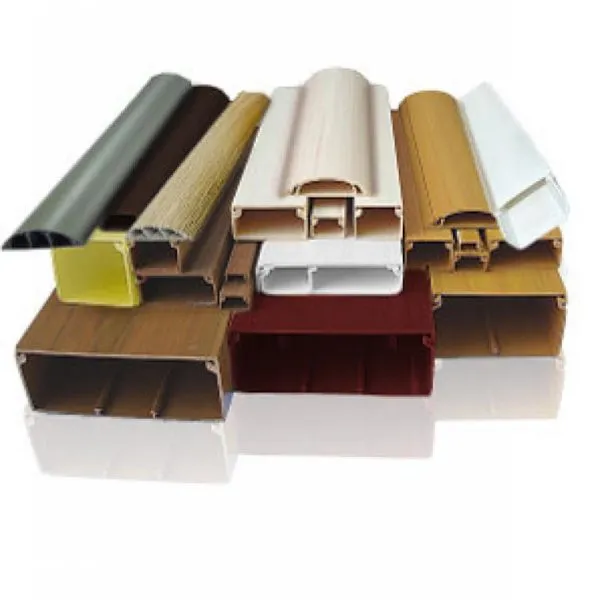

- По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.
Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик).
Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.
По способу монтажа
По способу монтажа выделяют следующие основные вариации кабель-каналов:
- Настенные. Чаще имеют прямоугольную форму штробы и отдельную крышку. Внутри в некоторых вариациях есть разделение на полосы проводки (по кабелям), благодаря чему провода надежно фиксируются и не провисают.

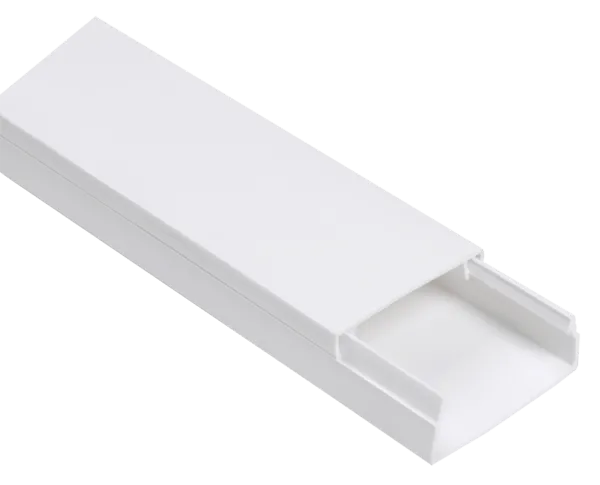

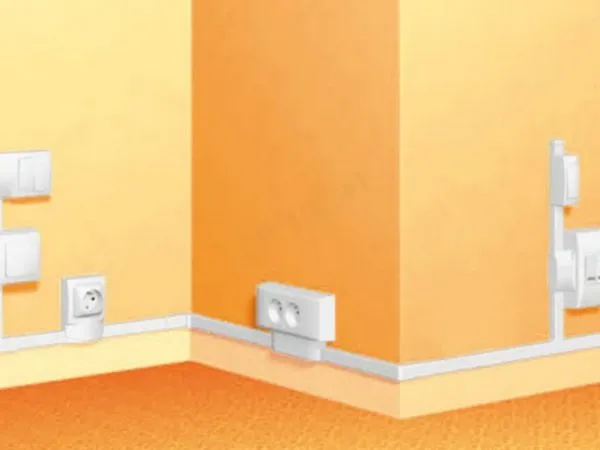

Настенный кабель-канал
- Напольные. Главное их отличие – овальная форма штробы. Такой кабель-канал позволяет отказаться от монтажа декоративного напольного покрытия, так как штроба не создает препятствия, например, при перемещении мебели на колесах.

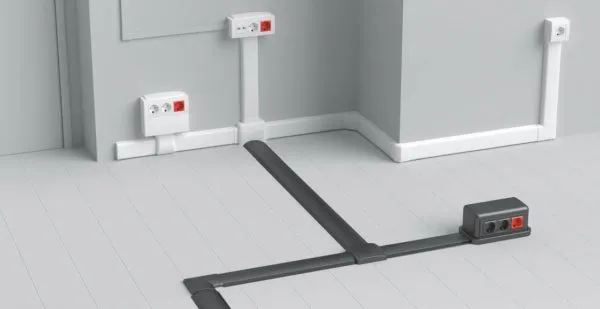

Пример монтажа напольного кабель-канала. Полукруглая форма создает минимальный барьер
- Потолочные угловые. Визуально похожи на плинтуса, но внутри – полые с местом под кабели. Устанавливаются на стыке потолка и стены, идеально подходят для разводки «под потолком» (например, для освещения).

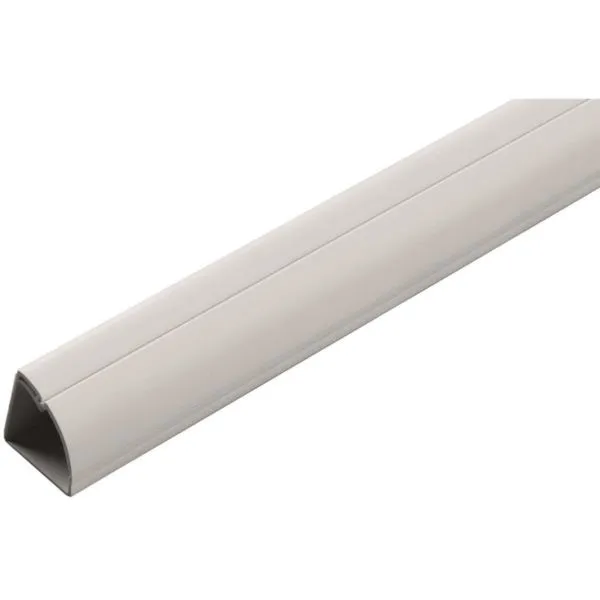

Угловой короб для кабеля
- Плинтус-канал. По конструкции схожи на потолочные угловые, но монтируются уже на стыке пола и стены. Чаще используются для прокладки одножильных тонких кабелей, например, для телевизионной антенны, оптики (интернет).

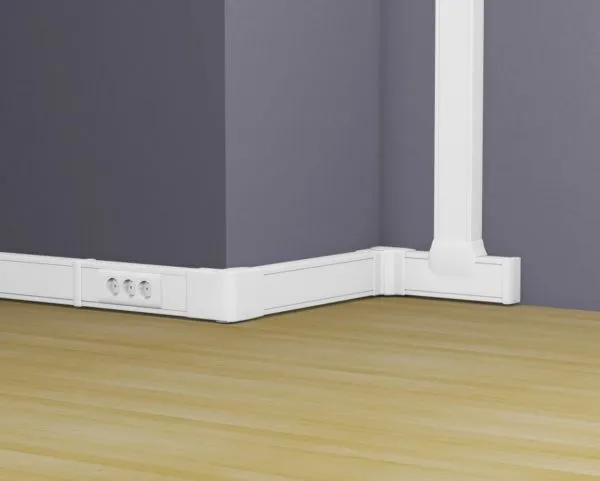

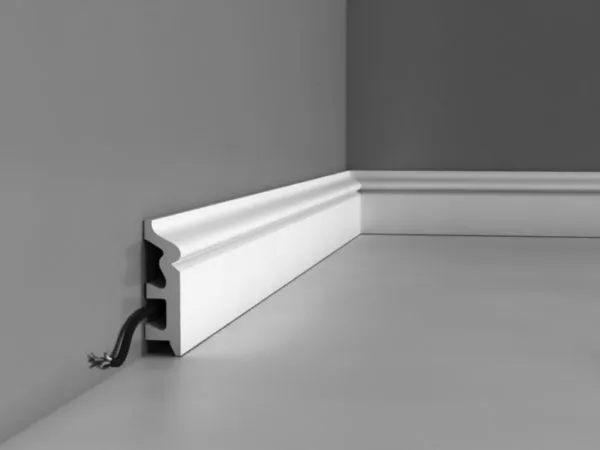

Кабель-канал в виде плинтуса (плинтус-канал). Внутри представленного – раздельные каналы, благодаря чему можно провести 3 раздельных группы проводов
- Подвесные. Используются редко, монтируются на улице под неровными поверхностями (получается своего рода воздушный кабель-канал). Производятся из металла или толстого пластика.

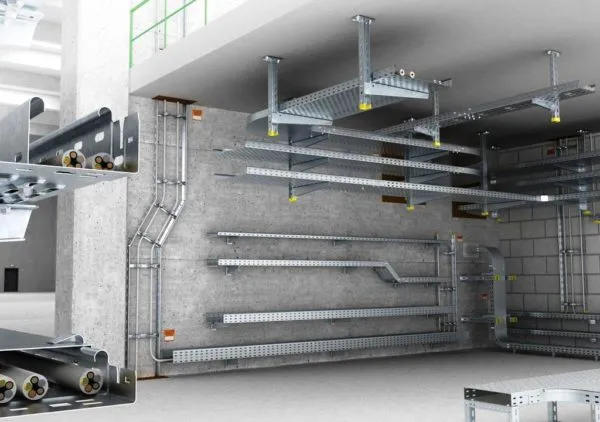

Система подвесов для кабель-каналов
Основной используемый тип кабель-каналов – это настенные. При монтаже электропроводки именно их расход получается самым большим.
Цены на кабель-канал
Кабель-канал
По материалу изготовления
По материалу изготовления каналы разделяют на:
- Алюминиевые. Преимущественно используются при прокладке проводки вне помещения. Сейчас их чаще применяют для монтажа систем сигнализаций, видеонаблюдения.

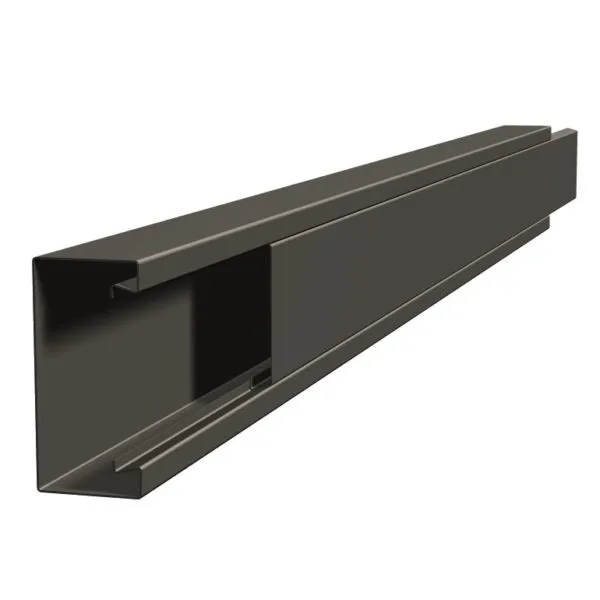

Металлический кабель-канал (алюминиевый). Используется не только для прокладки электропроводки, но и любых других коммуникаций. С его помощью, к примеру, можно скрыть ПВХ-трубки системы отопления, подходящие к радиаторам
- Пластиковые (ПВХ, он же пищевой пластик). Самый распространенный материал, из которого изготавливают кабель-каналы. Долговечен, весит мало, легко крепится к любой поверхности. Единственный недостаток: дешевые пластиковые штробы не являются пожаробезопасными. Соответственно, не рекомендуется использовать для прокладки силовых линий, если нагрузка сети будет превышать 5 – 10 киловатт*час.
В отдельную категорию можно отнести безгалогенные кабель-каналы. Они тоже изготавливаются из ПВХ, но не имеют в своем составе вредных присадок и примесей (брома, хлора, йода, астата, неокисленных сульфидов). Производители указывают, что такие кабель-каналы идеально подходят для прокладки в непроветриваемых помещениях, так как они не выделяют в окружающую среду никаких вредных компонентов, они экологичны и безопасны. Но на самом деле такое заявление нельзя назвать на 100% честным, так как современные ПВХ-каналы, в принципе, изготавливаются без применения того же хлора, йода, астата, то есть многие из них тоже можно классифицировать как безгалогенные, но производители просто не указывают прямо такой информации.
По конструкции
По типу строения штробы кабель-каналы условно разделяют на:
- Гладкие. Дешевый вариант, но не рекомендуется использовать их при прокладке длинных прямых штроб – провода внутри при протяжке могут укладываться неравномерно, спутываться.

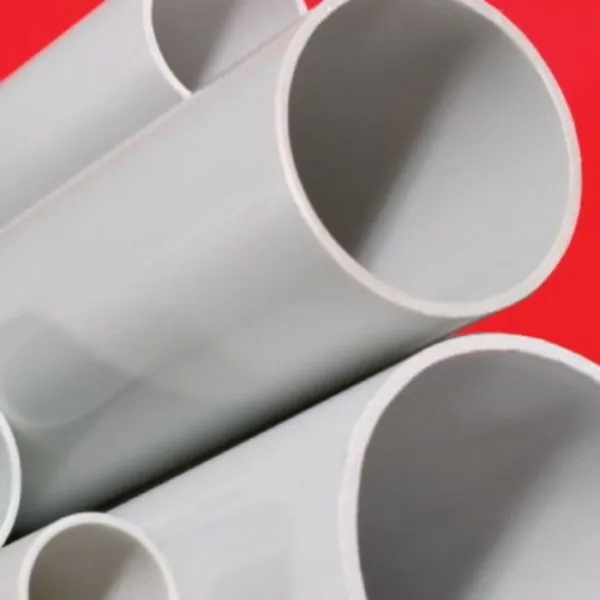

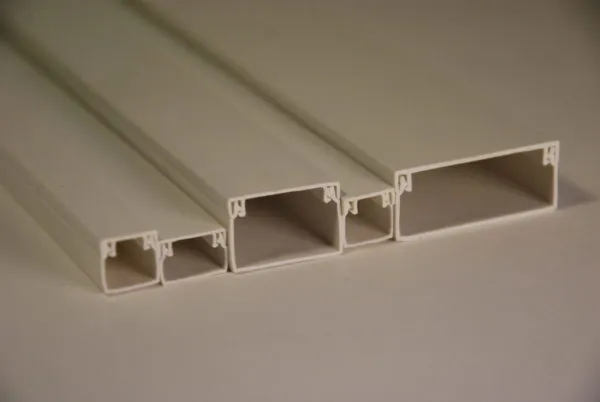

Гладкая пластиковая труба для кабеля
- Перфорированные. Стоят дешевле гладких, но, по мнению электриков, более практичны а вместе с этим неплохо фиксируют провода внутри канала.

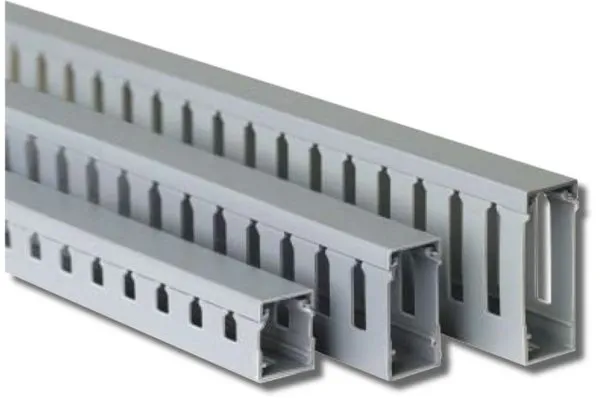

Перфорированный короб для укладки кабеля

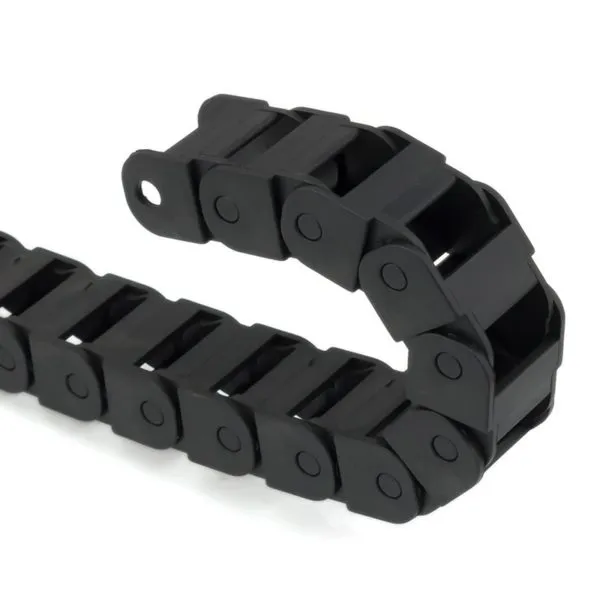

- Гибкие. Встречаются двух типов: гофрированные с резанными пазами, а также идущие звеньями (похожи на толстую пластиковую цепь для велосипеда). Используются при прокладке проводки в помещениях со сложной геометрией, например, с арочными переходами или на потолке с несколькими уровнями (если монтаж выполняется поверх декоративной отделки).
Гибкий канал используется при сложной геометрии стен, на арочных переходах
В отдельную категорию можно отнести прозрачные гладкие кабель-каналы – их монтируют при прокладке светодиодного освещения. Внутри, соответственно, располагаются не кабели, а светодиодная лента. Бывают пластиковые, ещё встречаются с имитацией под стекло, в том числе и неправильной формы (для рассеивания света).
По дизайну
Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.
ПВХ – материал, которому можно придать любой цвет, свой первоначальный вид он сохраняет на весь период эксплуатации
Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:
- Нейтральные. Изготавливаются из белого или серого ПВХ.
- Цветные. Подходят для монтажа в жилых помещениях.
- Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.
Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.
Размеры кабель-каналов: как выбрать?
Размер подбирается исходя из технических требований к монтируемой электропроводке. Но размер следует выбирать таким образом, чтобы проложенные внутри провода не занимали более 30 – 40% всего объема канала. Это необходимо для обеспечения нормального теплоотвода от греющейся проводки. Это актуально для кабелей любого сечения, даже если речь идет об 1,5 мм2 медного провода, используемого для прокладки освещения с низким коэффициентом энергопотребления – и в этом ситуации важен теплоотвод. В противном случае кабели будут буквально нагревать соседние жилы, что снизит допустимый срок эксплуатации проводов (изоляция быстрее износится и начнет рассыпаться).
При покупке широких штроб рекомендуется обращать внимание на надежность замков крепления заглушек – они являются уязвимым местом
Таким образом, для прокладки канала на два провода 3х2,5 и один провод 3х1,5 мм2 следует выбирать кабель-канал размера порядка 26 на 10 мм. Все подобные расчеты выполняют ещё на этапе планирования монтажа электропроводки, а не непосредственно в магазине уже во время покупки пластиковых или металлических штроб.
Также специалисты рекомендуют по возможности не использовать гибкие каналы, заменяя их на жесткие. А в тех местах, где необходимо сделать переход, монтировать пластиковый короб. Это и удобней, так как будет предоставлен простой доступ к кабелям, и надежней – сломать провод не получится, так как монтаж всегда будет выполняться под прямым углом с клемными переходами. Но и слишком большие кабель-каналы монтировать с огромным запасом свободного объема тоже не следует: это не лучшим образом скажется уже на сформированном дизайне интерьера, а вместе с этим коробы собирают на себе пыль – их регулярно приходится протирать. И чем больше их объем, тем больше пыли на них будет собираться.

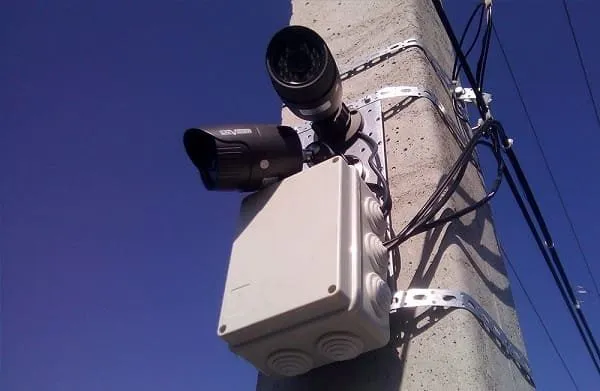

Система наблюдения. Провода, кабель для передачи сигнала закрыты гибким каналом
Видео — Как выбрать кабель-канал?
Покупка кабель-каналов: на что обращать внимание?
Рекомендуется покупку кабель-канала выполнять по следующему алгоритму:
- Составить план-схему монтажа электропроводки. В ней рассчитывается необходимое количество приобретаемых кабелей, их сечение. Также рекомендуется провода покупать до приобретения кабель-каналов (чтобы учесть толщину изоляции).
- Рассчитать длину всех необходимых коробов под укладку проводки. Стандартная длина одного кабель-канала – 2 метра. Это не актуально для гибких штроб, так как они производятся в катушках. К полученной длине следует добавить дополнительные 10 – 15% про запас.
- Определиться с типом требуемых кабель-каналов: пластиковые – для помещения, металлические – для улицы, пластиковые скругленные – для пола.
- Примерно рассчитать требуемый размер кабель-канала. Для расчетов можно использовать площадь поперечного разреза штробы (часто указывается в технической документации к кабель-каналам) и связки кабелей (площадь одного провода рассчитывается по формуле S=πr2, где r – это радиус сечения с учетом изоляции).
- Совершить покупку в магазине. Рекомендуется покупать комплектные кабель-каналы, которые поставляются сразу с фурнитурой, заглушками, угловыми переходниками, замками. Если покупать все это раздельно,получится дороже.
Что касается пожаробезопасности, то с пластиковыми достаточно поджечь небольшой кусок кабель-канала. Он будет плавиться, но не должен возгораться и сильно дымить. Таковы основные требования по безопасности к таким штробам. Что касается металлических, то рекомендуется приобретать только с толщиной материала от 0,15 мм и толще. Более тонкие штробы недолговечны, при размещении на улице быстро покроются ржавчиной.

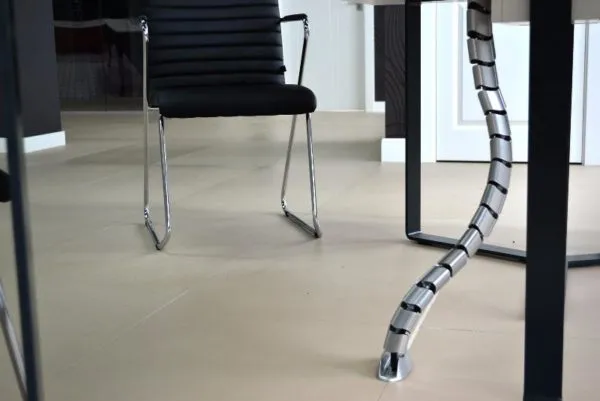

Популярный кабель-канал для офисов – так можно подключить рабочее место вообще без видимых проводов. Минимализм сейчас в тренде
Обзор популярных кабель-каналов под электропроводку
В РФ есть крупные производители кабель-каналов, качество их продукции ни в чем не уступает зарубежных аналогам. Самые популярные бренды:
- «СВ-Профиль» (выпускают и металлические, и пластиковые штробы);
- «Саянский пластик» (представляют продукцию из ПВХ);
- «Гефест» (изготавливают любые типы кабель-каналов, в том числе для специализированного использования, например, в промышленных холодильниках);
- «Аврора» (широкий спектр пластиковых каналов для электропроводки);
- «Диэлектрические кабельные системы» (изготавливают пластиковые кабель-каналы, а также металлические с диэлектрическим покрытием – такие тоже относятся к специализированным).
Кабель-каналы, произведенные фирмой «СВ-Профиль»
Из зарубежных брендов самыми популярными можно выделить:
- DKC;
- Hager;
- «Элекор»;
- Legrand;
- TM;
- IEK.
Кабель-канал Legrand Metra
Касательно цен: средняя стоимость на настенные кабель-каналы из ПВХ нейтрального цвета – от 5 до 20 рублей за погонный метр (вместе с заглушкой). Цветные или текстурированные такой же конструкции стоят от 50 до 400 рублей за погонный метр (в зависимости от толщины стенок, внутреннего объема канала).
Самые дешевые – гофрированные. К примеру, канал для настенного монтажа от «Гефест» такого типа (с диаметром в 10 мм) обойдется по цене в 8 – 10 рублей за погонный метр.

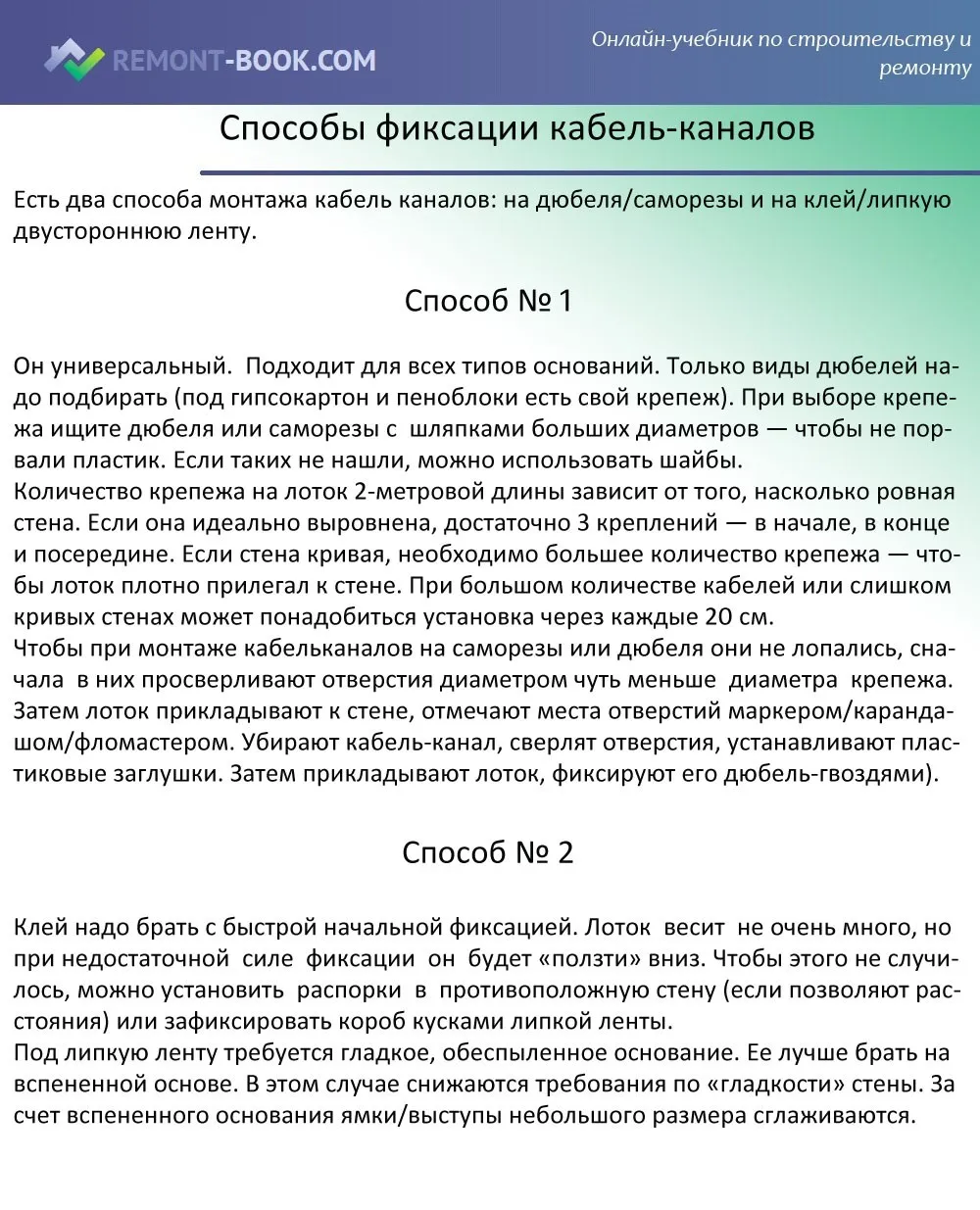

Способы фиксации кабель-каналов
Напольные имеют утолщенные стенки, так как они предназначены для высоких динамических нагрузок, свыше 200 килограммов, поэтому стоят дороже. В «ДКС» цена на такие (ширина – 7 см) составляет порядка 30 рублей за погонный метр.
Гибкие, состоящие из звеньев тоже дорогие, так как имеют сложную конструкцию. «СВ-Профиль» такие выпускает по цене от 50 рублей за погонный метр.
Металлические кабель-каналы стоят дороже пластиковых. «ПожТехКабель» предлагает по цене от 60 рублей за погонный метр (10 на 12 мм с двойным замком). Оцинкованные ещё дороже — от 120 рублей за погонный метр, но они устойчивы и к действию ультрафиолета, и влаги, и низких температур. Преимущественно используются для прокладки силовых линий от дома до других хозпостроек на участке.
Таблица. Средняя стоимость разных кабель-каналов
| Тип кабель-канала | Ценовой диапазон (в рублях за погонный метр) |
|---|---|
| Настенные из ПВХ, белого или серого цвета | От 5 до 20 |
| Настенные из ПВХ, цветные | От 50 до 200 |
| Настенные из ПВХ, текстурированные | От 150 до 400 |
| Гибкие гофрированные | От 8 до 10 |
| Гибкие, со звеньями | От 50 до 150 |
| Напольные (овальный срез) | От 25 до 35 |
| Металлические (без подвесов, под саморез) | От 60 до 300 |
Кабель-каналы в интерьере: фотопримеры
Кабель-каналы реально использовать и в качестве украшения для интерьера. Следующие примеры подтверждают это утверждение.

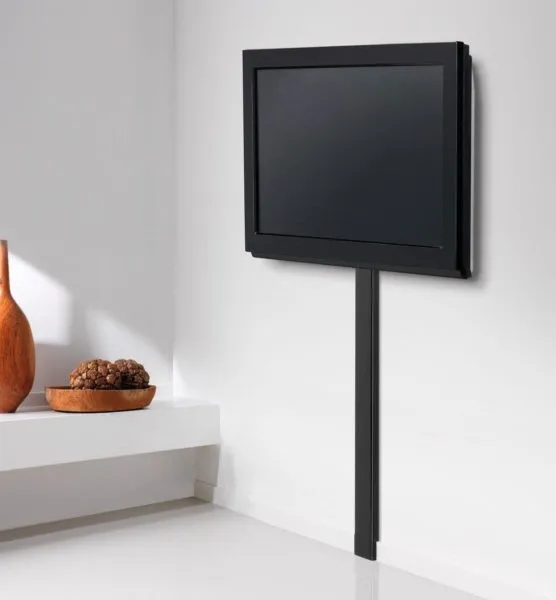

Узнайте, как спрятать провода от телевизора на стене, а также ознакомьтесь с вариантами маскировки, в специальной статье на нашем портале.
Таким образом, кабель-каналы – необходимый атрибут при монтаже открытой электропроводки. Стоят они недорого, предоставляют массу преимуществ перед традиционной закрытой электропроводкой, поэтому экономить на них не стоит. Для обычных жилых помещений отлично подойдут пластиковые каналы, для прокладки электропроводки на улице – металлические. Главное – правильно подобрать размер, а для этого нужно заблаговременно составить схему будущей прокладки электрокабелей в помещении, и, исходя из неё, покупать необходимое количество кабель-каналов.
Цены на силовой кабель
Силовой кабель

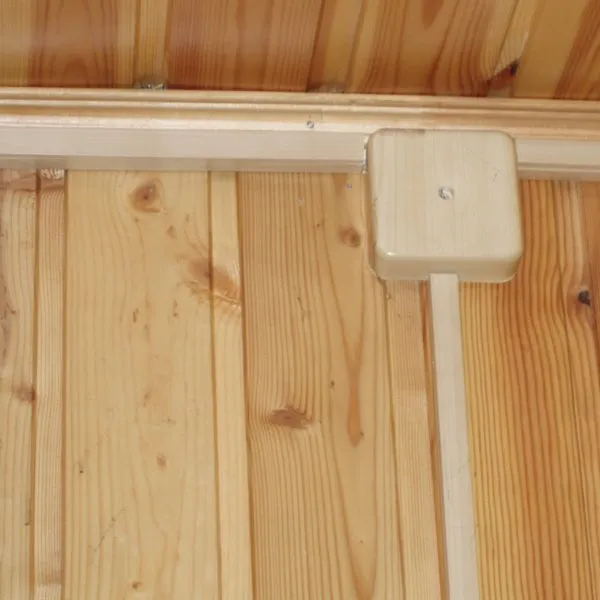

Видео — Наружные кабель-каналы для электропроводки в деревянном доме
Как прикрепить к стене кабель канал?
Прикрепить кабель-канал к стене можно следующим образом:
-
Подготовьте инструменты: для установки кабель-канала вам понадобятся: сверло, дюбель, отвертка, шурупы и, конечно же, сам кабель-канал.
-
Отметьте место крепления: используйте уровень и ручную отметку, чтобы определить точное место крепления кабель-канала.
-
Подготовьте стену: используя сверло и дюбели, просверлите отверстия в стене в точках, где вы хотите прикрепить кабель-канал.
-
Установите кабель-канал: поместите кабель-канал на стену, чтобы совпадали отверстия кабель-канала с отверстиями в стене. Затем вставьте дюбели в отверстия и закрепите кабель-канал на стене, используя шурупы и отвертку.
-
Уберите излишки: когда кабель-канал установлен, уберите излишки кабелей и зафиксируйте их внутри кабель-канала, чтобы они не мешали и не выпадали из него.
-
Проверьте установку: проверьте, насколько надежно установлен кабель-канал и насколько хорошо зафиксированы кабели.
Важно убедиться, что выбранный кабель-канал подходит для нужного типа кабелей и способа их использования. Также необходимо следить за безопасностью и правильно проводить работы, чтобы избежать возможных повреждений кабелей или стены.
