Размеры, вес и объем железобетонных колец от завода БЗСК в Екатеринбурге

1. Область применения ЖБ колец
2. Преимущества и недостатки использования железобетонных колец
3. Технология изготовления ЖБ колец
4. Можно ли изготовить кольца в домашних условиях
5. Основные характеристики бетонных колец
6. Типы железобетонных колец
7. Размеры бетонных колец
8. Маркировка железобетонных колец

Такой тип изделий из железобетона, как кольца разного диаметра и высоты, находит широкое применение не только при строительстве централизованных инженерных систем и коммуникаций, но также в частных домовладениях, где они помогают решить задачи улучшения быта и сэкономить на коммунальных расходах.

Березовский завод ЖБИ выпускает несколько видов этой и сопутствующей продукции, поэтому наши сотрудники решили поделиться информацией об этом виде ЖБИ, поскольку эти изделия представляют интерес не только для специалистов и компаний, но и для владельцев собственного жилья, у которых часто возникают вопросы:

• какие кольца лучше купить;
• сколько будут весить такие кольца;
• нужна ли спецтехника для их монтажа;
• где купить и как доставить кольца для колодца или септика;
• можно ли изготовить такие кольца самому;
• какие бывают стандартные размеры бетонных колец;
• сколько прослужат эти изделия.

Мы постараемся ответить на эти и ряд других вопросов в этом материале, и начать стоит с области применения.

Область применения ЖБ колец

Область применения колец чрезвычайно широка и ее следует разделить на промышленную и бытовую. ЖБИ кольца в области промышленного использования широко применяются при обустройстве:

•  скважин и питьевых колодцев;
•  водопроводных, газовых и кабельных подземных сетей;
• теплотрасс;
•  доступа к системам управления и обслуживания подземных коммуникаций;
• канализационного и дренажного хозяйства.

В частных домах как в городской черте, так и за городом бетонные кольца используются при обустройстве:

• скважин питьевой воды;
• колодцев питьевой воды;
• колодцев обслуживания дренажной системы;
• выгребных ям;
• локальной системы автономной канализации (септика).

Такая востребованность и популярность данной продукции обуславливается преимуществами, которые дает ее применение в инженерных системах.

Преимущества и недостатки использования железобетонных колец

К основным преимуществам, которые обеспечиваются характеристиками изделий этого типа, относят:

• длительный срок службы (15-25 и более лет в зависимости от марки и условий эксплуатации);
• высокие прочностные характеристики;
•  простоту и высокую скорость монтажа;
•  большой ассортимент стандартных типоразмеров;
•  невысокую цену изготовления.

Следует сказать и о недостатках, которые заключаются в:

• сложности доставки объемной конструкции;
• необходимости использовать спецтехнику при монтаже;
• высокие требования к качеству и точности монтажа.

Несоблюдение требований по организации доставки и монтажа может привести к потере прочности и герметичности готовой конструкции. Все эти достоинства и недостатки схожи с любыми ЖБИ и определяются технологией их производства.

Технология изготовления ЖБ колец

Для изготовления этого вида продукции используют две основные технологии: вибролитье и вибропрессование готового бетона в кольцевую опалубку. Технологии схожи, особенно на подготовительном этапе, который включает:

• очистку формы от остатков бетонной смеси;
• сборку формы для кольца и ее смазку;
•  установку армирующей сетки.

Далее начинаются различия:

• вибролитье. В форму заливается готовый товарный бетон, который уплотняется глубинным вибратором для удаления воздуха и полного заполнения пустот. Затем форма оставляется на несколько часов до застывания смеси, после чего разбирается и используется повторно;
• вибропессование. Требует более густого бетона на основе цемента М200-М500 и неразборной формы из двух частей: внутреннего колокола, в который может быть встроен вибратор, и наружного кольца. Также форма может устанавливаться на вибростенде. После установки арматуры в форму засыпается бетон, уплотняется, заглаживается верхний край, после чего вынимается колокол и снимается внешняя часть формы с помощью крана или любого подъемника достаточной грузоподъемности. Изделие остается на поддоне до набора прочности, а форму можно тут же использовать повторно.

Обе технологии имеют свои особенности, например, для серийного изготовления колец при виброзаливке требуется столько форм, сколько планируется изготовить колец за смену, а для вибропрессования можно обойтись одной формой для каждого типоразмера. Также при вибропрессовании требуется наличие подъемника, с помощью которых элементы формы снимаются с готового изделия.

Можно ли изготовить кольца в домашних условиях

Обе технологии достаточно просты, чтобы реализовать их не только в условиях заводского производства, но и непосредственно на участке установки колец, что позволяет изготавливать их даже в домашних условиях, особенно если нет большой срочности и требуется сэкономить. Бетон можно купить в готовом виде или изготовить бетономешалкой, формы также продаются в недорогом пластиковом исполнении или их можно изготовить из подручных средств. В качестве источника вибрации для уплотнения смеси можно использовать обычный строительный перфоратор.

В некоторых случаях такой подход может оказаться экономнее, чем покупать готовые кольца и платить за доставку их на участок к частному дому, например, на значительном удалении от города. Однако такой вариант может себя оправдать только в том случае, когда кольца не будут испытывать значительные нагрузки, а их разрушение в ходе эксплуатации не причинит серьезного вреда и не приведет к риску для здоровья и жизни. Например, для обустройства септика из 2-3 колец в глубину самодельные кольца вполне могут подойти. Но если вы беспокоитесь о качестве, долговечности и надежности, лучше использовать ЖБИ заводского производства, которые проходят контроль качества.

То есть, и в промышленных, и в большинстве бытовых решений необходимо решить задачу выбора типа и размера колодезных колец.

Основные характеристики бетонных колец

При строительстве инженерных сооружений разного назначения требуется оптимально выбрать кольца по:

• типу, который указывает на наиболее оптимальный вариант использования ЖБИ;
• размеру, который выбирается из стандартного ряда под условия решаемой задачи;
• весу, который зависит от типоразмера, марки бетона, армирующих и закладных элементов.

Типы железобетонных колец

Несмотря на очевидную простоту конструкции железобетонного кольца, их производят несколько видов, имеющих конструктивные отличия и предназначенных для решения разных задач. Грамотный выбор типа колец и их комбинации обеспечивает создание надежной и безопасной в эксплуатации конструкции, которая полностью справится с возлагаемыми на нее функциями. Типоразмеры и форма таких изделий указаны в ГОСТ, хотя возможны ситуации, когда требуется изготовление нестандартных строительных изделий под определенный проект. Наиболее часто используются кольца таких типов:

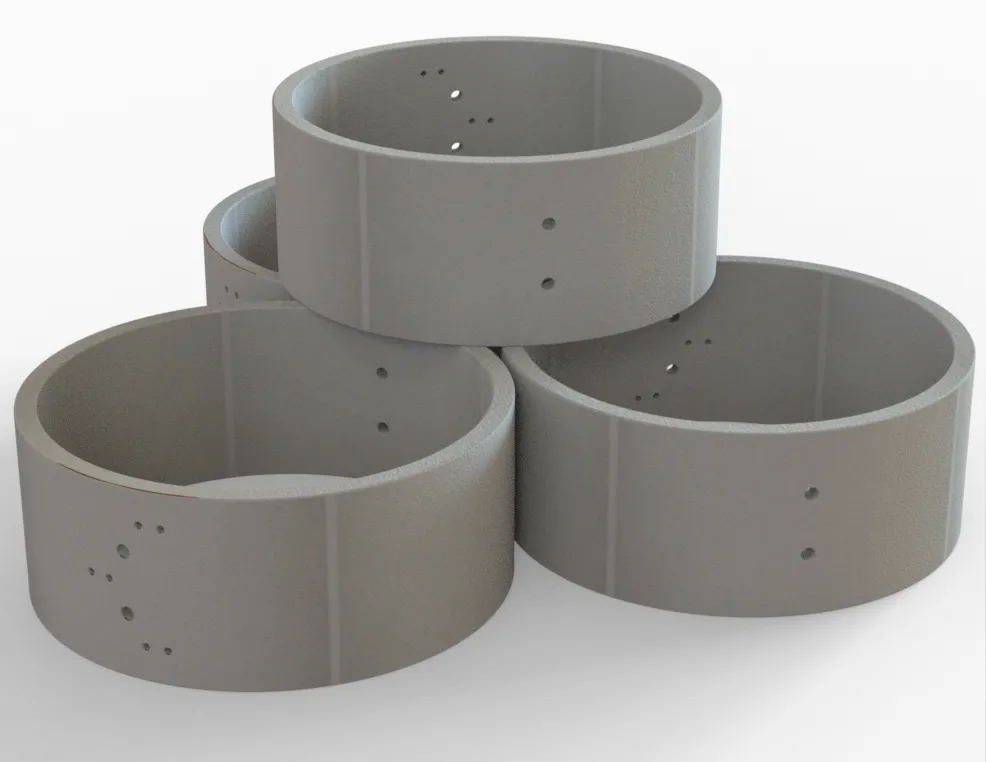

• стеновые КС. Наиболее часто используются для обустройства стенок колодцев и монтируются путем установки друг на друга с засыпкой и утрамбовкой внешнего пространства и герметизацией соединения цементом. Выдерживают значительные нагрузки. При проведении работ по обустройству колодцев, особенно глубоких, важно установить первое кольцо строго горизонтально и следить за уровнем укладки каждого последующего кольца. В противном случае, а также при неравномерном воздействии грунта, возможно взаимное смещение колец и потеря герметичности стыков;
• с плитой перекрытия ПП. Используются при монтаже глубоких колодцев. Представляют собой монолитное кольцо с плитой, которая обеспечивает большую площадь опоры и уменьшает вероятность проседания и перекоса. В то же время использование такой конструкции предполагает значительно больший объем земляных работ;
• с днищем ПН. Единая закрытая и герметичная снизу конструкция кольца делает их эффективными для использования при обустройстве элементов септика, выгребных ям, отстойников. Благодаря монолитному дну и первому кольцу не происходит загрязнение грунтовых вод и почвы, а также не допускается попадание грунтовых вод внутрь колодца;
• с замком. Колодцы из таких колец более надежны, сохраняют герметичность даже при воздействиях грунта и неравномерной усадке. Их проще герметизировать, поскольку продольный выступ на одном кольце входит в паз на другом, а затем замазывается цементом;
• вспомогательные КО. Как правило, это ЖБИ нестандартного размера, которые часто используют для обустройства области размещения коммуникаций, дренажной системы, а также при обустройстве входной горловины.

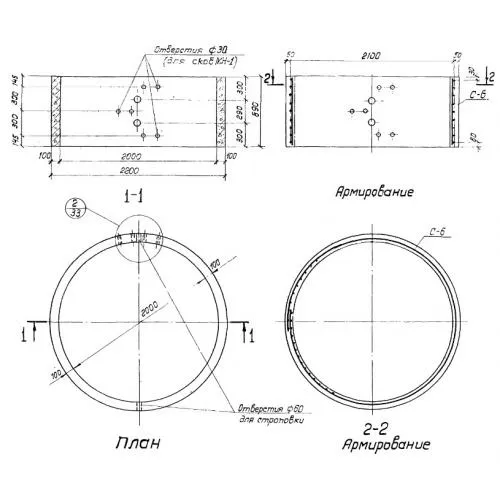

Размеры конструкций

ГОСТом также предусмотрен размерный ряд на стандартные типы колец, из которого следует выбирать наиболее подходящий или комбинировать несколько видов колец при обустройстве конструкции с заданными параметрами. При выборе изделий важно учитывать не только диаметр, но и вес изделия, а также его прочностные характеристики. При обустройстве глубоких колодцев обязательно проводится расчет нагрузки на первое кольцо, которое является своеобразным фундаментом для всей колоны. Для упрощения выбора и такого расчета приведем таблицу стандартных типоразмеров, веса и маркировки стандартных стеновых колец, которые получили наибольшее распространение как при промышленном строительстве, так и в инженерных системах частного дома.

Таблица характеристик стеновых колец стандартного размерного ряда

Из этой таблицы вы сможете получить все необходимые данные для выбора подходящего диаметра кольца, числа колец в колодце и расчета нагрузки конструкции на основание.

Маркировка железобетонных колец

На ЖБ кольца, изготовленные в заводских условиях, обязательно наносится маркировка, которая формируется по таким правилам:

• первые буквы обозначают вид кольца и его назначение. Например, КС – кольцо стеновое;
• далее идет пара чисел с разделителем, которыми указывается внутренний диаметр и высота в дециметрах;
• далее может указываться степень водонепроницаемости бетона в виде букв Н, П, О, что означает нормальную, пониженную и особо низкую соответственно;
• последний буквенный индекс указывает на наличие готовых отверстий под трубопроводы. Индекс «а» указывает на наличие двух отверстий, индекс «б» — четырех.

Если вы затрудняетесь с подбором подходящей номенклатуры ЖБИ для строительства ваших объектов, проведении расчетов на прочность конструкции, вы всегда можете обратиться за помощью к нашим сотрудникам, которые помогут с выбором, комплектацией и доставкой заказа.

Статьи:

• Трубы железобетонные безнапорные

• Армирование плит перекрытия

• Что такое железобетонный ригель в строительстве

• Бетон класса B25

• Виды и размеры железобетонных перемычек

• Размеры дорожных плит, их вес, маркировка и характеристики

• Фундамент на забивных железобетонных сваях для частного дома

• Технология производства ЖБИ

• Дефекты железобетонных конструкций

• Сколько весит дорожная плита

• Виды плит перекрытия

• Преимущества и схема канализации из бетонных колец

• Отличия плит ПК от ПБ

• Составные фундаменты для опор ЛЭП

Таблицы:

• Таблица размеров лестничных маршей

• Таблица размеров железобетонных колонн

• Таблица размеров железобетонных свай

• Размеры пустотных плит (таблица)

• Таблица размеров блоков ФБС

Как рассчитать сколько кубов в кольце?

Для того чтобы рассчитать объем кольца и определить, сколько кубических метров (кубов) воды оно вмещает, нужно знать его внутренний и наружный диаметры, а также высоту.

Формула для расчета объема кольца: V = πh/3 * (R^2 + r^2 + Rr), где:

• V — объем кольца
• h — высота кольца
• R — наружный радиус кольца (половина внешнего диаметра)
• r — внутренний радиус кольца (половина внутреннего диаметра)
• π — число Пи (3.14)

Пример: пусть наружный диаметр кольца колодца равен 2 метрам, внутренний диаметр — 1,5 метра, а высота — 3 метра. Тогда радиус наружного края кольца равен 1 метру (2 метра / 2), а радиус внутреннего края — 0,75 метра (1,5 метра / 2). Подставив значения в формулу, получим: V = 3.14 * 3 / 3 * (1^2 + 0.75^2 + 1 * 0.75) ≈ 4.91 кубических метров

Таким образом, в данном кольце колодца вмещается около 4.91 кубических метров воды.
