Особенности проектирования надподвальных и чердачных перекрытий. Перекрытия в санузлах.

К чердачным и надподвальным перекрытиям, наряду с общими требованиями, относятся и специальные. В связи с этим их конструктивные решения несколько отличается от междуэтажных наличием слоя утеплителя и пароизоляции.

Чердачные перекрытия (рис. 1 а, б, в) разделяют помещения верхних этажей от неотапливаемого холодного чердака. Сверху таких перекрытий кладут пароизоляцию и утеплитель. Пароизоляцию устраивают из слоя битумной мастики, или одного — двух слоев пергамина, рубероида, наклеенного на мастике. Пароизоляция защищает утеплитель от водяных паров, проникающих из отапливаемого помещения через толщу чердачного перекрытия. В качестве утеплителя применяют шлак, керамзит, плиты из легких бетонов, минераловатные плиты и др. Толщина утеплителя определяется с помощью расчетов.Сверху утеплителя устраивают стяжку из раствора, которая защищает от влаги.

Надподвальные перекрытия (рис. 1 д) отделяют отапливаемые помещения от подвалов и технического подполья. Сверху таких перекрытий кладут теплоизоляцию из сыпучих плитных и др. материалов, толщину которой выбирают по расчету.Пароизоляционный слой в этом случае располагают над утеплителем.

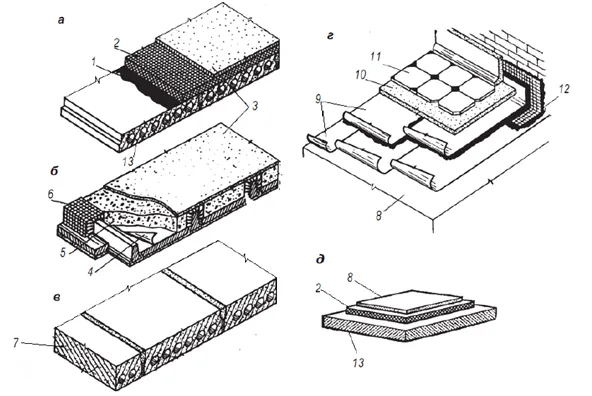

Рис. 1. Перекрытия: а - чердачное перекрытие по железобетонным плитам, утепленных плитным материалом

Рис. 1. Перекрытия: а — чердачное перекрытие по железобетонным плитам, утепленных плитным материалом; б — тоже по железобетонным балкам, утепленное сыпучим материалом; в — тоже из утепленных панелей; г — перекрытия в сананузлах; д — надподвальное перекрытие; 1 — битумная обмазка; 2 -плитный утеплитель; 3 — стяжка известковая; 4 — пароизоляция; 5 – сыпучий утеплитель; 6 — утепление балки; 7 — чердачные плиты из легкого бетона толщиной 280 мм; 8 — выравнивающая стяжка из раствора; 9 – рулонная гидроизоляция; 10 — выравнивающая стяжка под полы; 11 — керамическая плитка; 12 -полоса из гидроизоляционного материала толщиной 150 … 200 мм; 13 – несущая железобетонная плита

Покрытие в санитарных узлах и «мокрых» помещениях (банях, прачечных) (Рис. 1. г) имеют гидроизоляцию. Ее выполняют из двух-трех слоев рулонного материала. В местах примыкания стен наклеивают полосы гидроизоляционного материала и поднимают вверх основной изоляционный ковер на 150 — 200 мм.

Сверху гидроизоляцию защищают выравнивающей стяжкой из цементного раствора.

Каким утеплителем утеплить чердачное перекрытие?


Для утепления чердачного перекрытия можно использовать различные утеплители в зависимости от требуемой теплоизоляции и доступного бюджета.

Одним из наиболее популярных утеплителей для чердачных перекрытий является минеральная вата. Она доступна в разных формах и может быть легко уложена между балками или на поверхности чердачного перекрытия. Еще один вариант — это эковата, которая изготавливается из органических материалов и является экологически чистым утеплителем. Также можно использовать пенопласт, пенополистирол и другие утеплители, которые легко монтируются и обеспечивают высокую теплоизоляцию.

При выборе утеплителя необходимо учитывать также его толщину и коэффициент теплопроводности, чтобы обеспечить достаточный уровень теплоизоляции. Рекомендуется также учитывать воздухо- и паропроницаемость утеплителя для предотвращения образования конденсата и создания комфортного микроклимата в помещении.
