ПРИЛОЖЕНИЕ Б (рекомендуемое)

НОМОГРАММЫ  РАСЧЕТА ДИАМЕТРА ГАЗОПРОВОДА

Абсолютная шероховатость внутренней по­верхности газопроводов принята: из стальных труб п =0,01 см; из полиэтиленовых труб п —= 0,0007 см.

Наружные диаметры и толщины стенок стальных и полиэтиленовых газопроводов, ис­пользованные при построении номограмм, при­ведены в таблице Б. 1.

В номограммах приняты следующие услов­ные обозначения:

буквенные:

— СТ108 — газопровод из стальных труб ди­аметром D = 108 мм;

Таблица Б.1

— ПЭ110 — газопровод из полиэтиленовых труб диаметром D = 110 мм; линейные:

— сплошная линия — для новых труб;

— штриховая линия «экс» — для труб после годичной эксплуатации с учетом увеличения эк­вивалентной абсолютной шероховатости до 0,02 см для стальных труб и увеличения диа­метра до 5 % под воздействием внутреннего давления для полиэтиленовых труб;

— штриховая линия «экс 10» — для сталь­ных труб после 10-летней эксплуатации с уче­том увеличения эквивалентной абсолютной ше­роховатости до 0,1 см.

Газопроводы из стальных труб низкого, среднего и высокого давления

Диаметр D, мм

Толщина стенки

Д, мм

2,5

2,5

2,5

3,0

3,0

3,5

5,0

5,5

5,5

6,0

7,0

9,0

5,0

6,0

6,0

6.0

6,0

Газопроводы из полиэтиленовых труб низкого и среднего давления (SDR11 < 63 мм и SDR 17,6 ≥75 мм)



Диаметр D, мм



Толщина стенки

Д, мм

3,0

3,7

4,6

5,8

4,3

5,2

6,3

7,1

8,0

9,1

10,3

11.4

12,8



Газопроводы из полиэтиленовых труб высокого давления (SDR11)



Диаметр D, мм

ПО

Толщина стенки

Д, мм

3,0

3,7

4,6

5,8

6,8

8,2

10,0

11,4

12,7

14,6

16,4

18,2

20.5

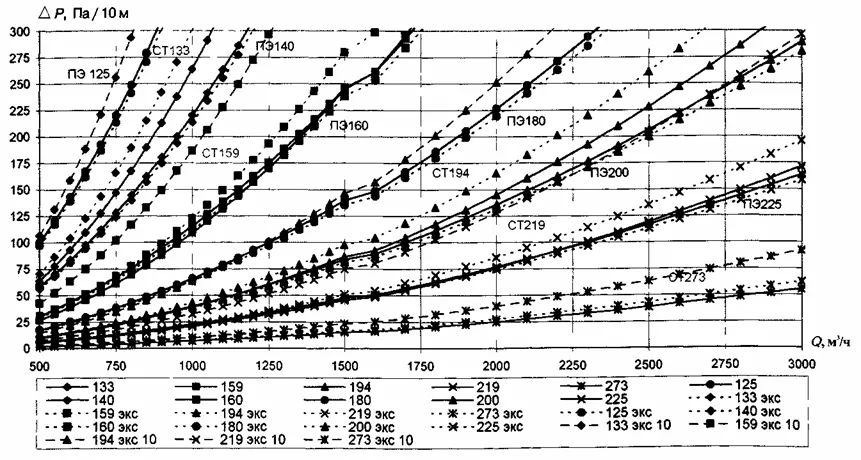

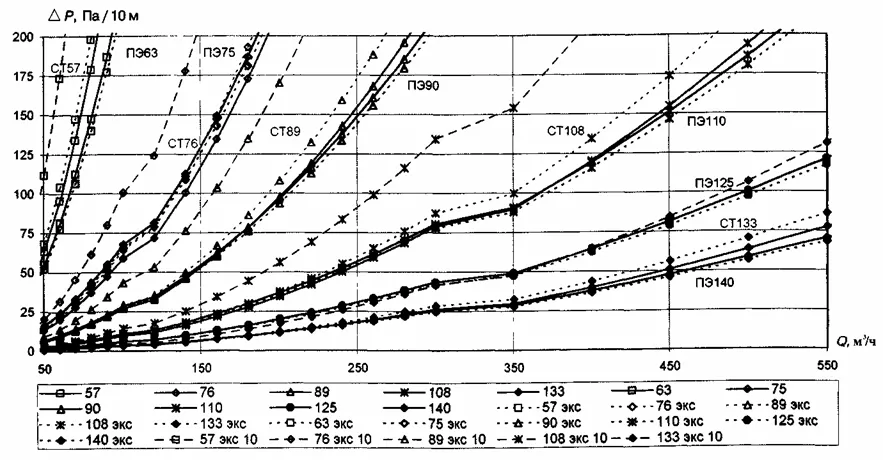

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) низкого давления

(Q 500 — 3000 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

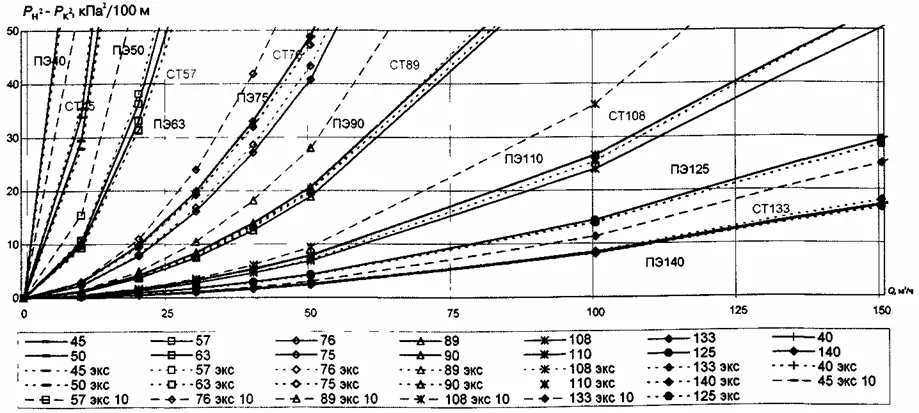

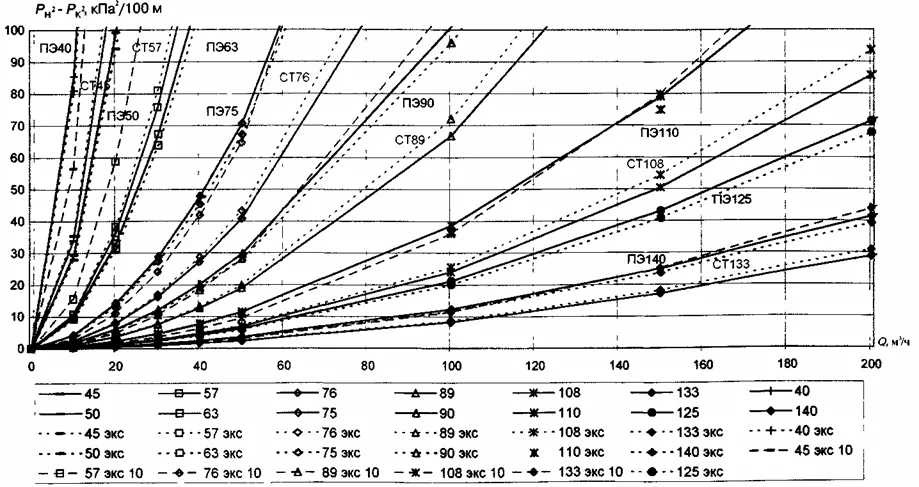

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) низкого давления

(Q 50 — 500 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) низкого давления

(010 -150 м7ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

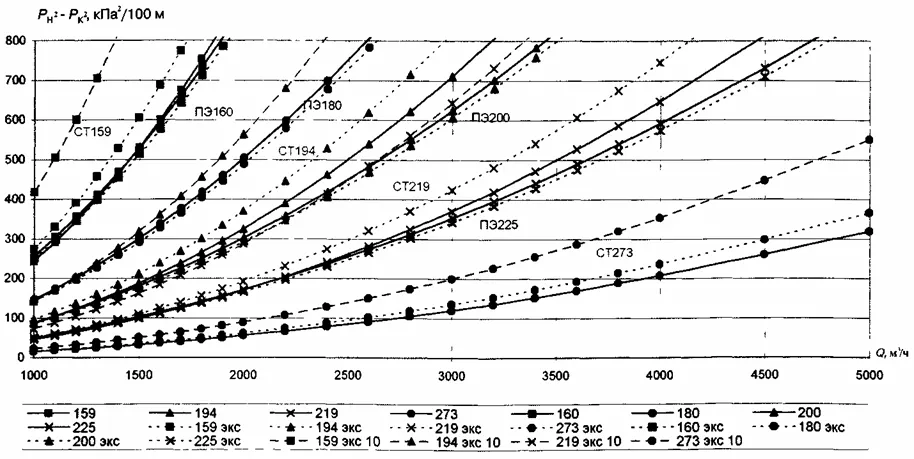

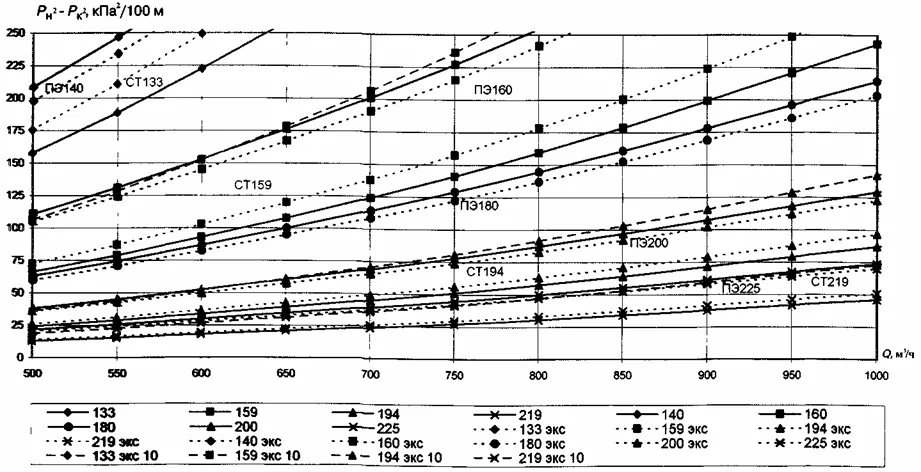

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) среднего давления

(Q 1000 — 5000 м3/ч, р = 0,73 кг/м v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

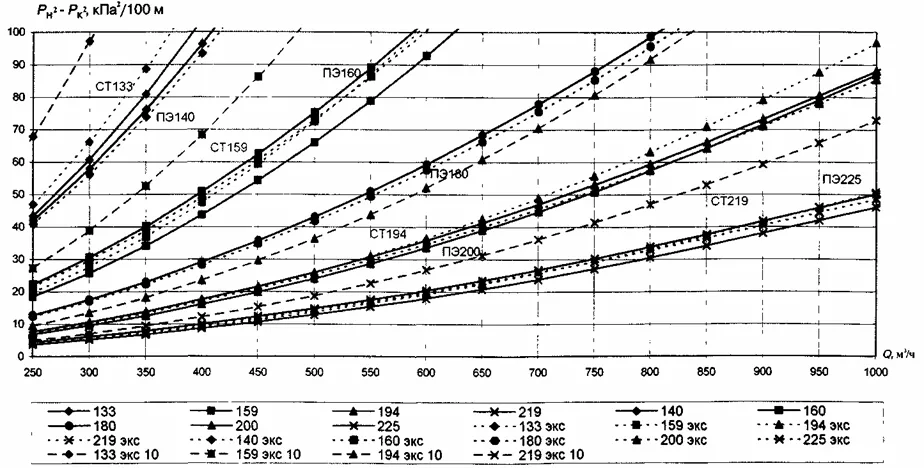

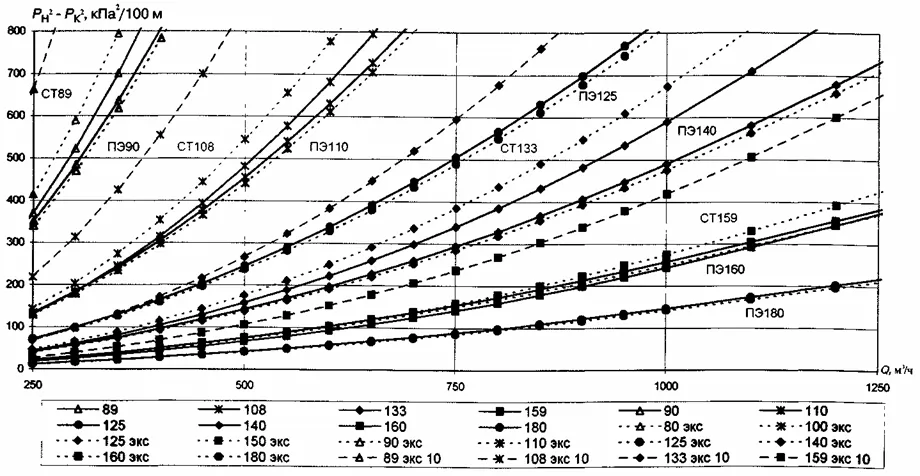

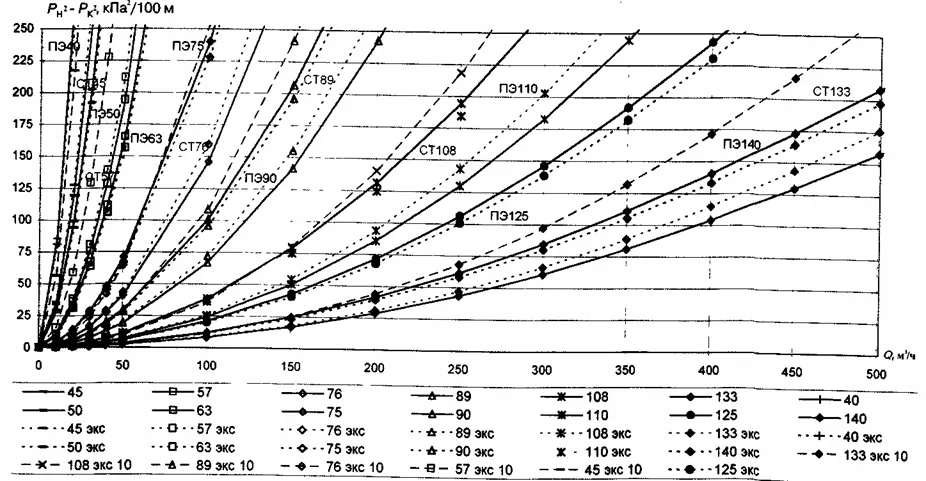

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) низкого давления

(Q 250 -1250 м3/ч, р = 0,73 кг/м v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

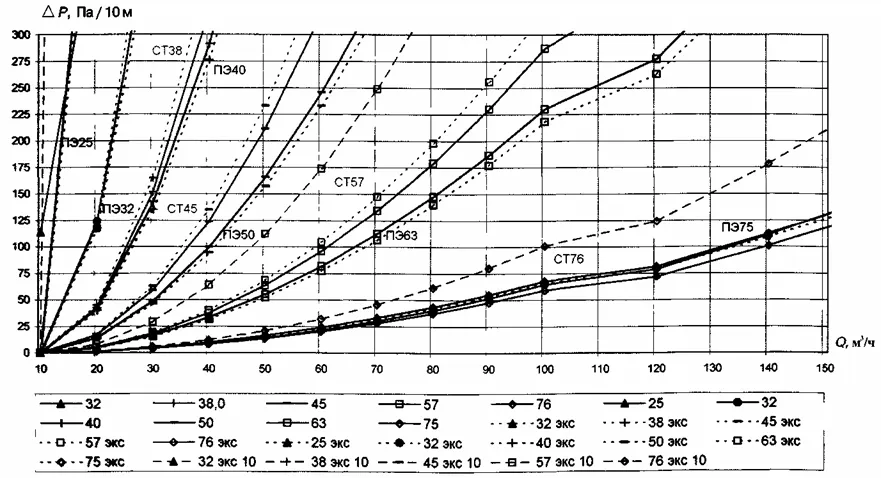

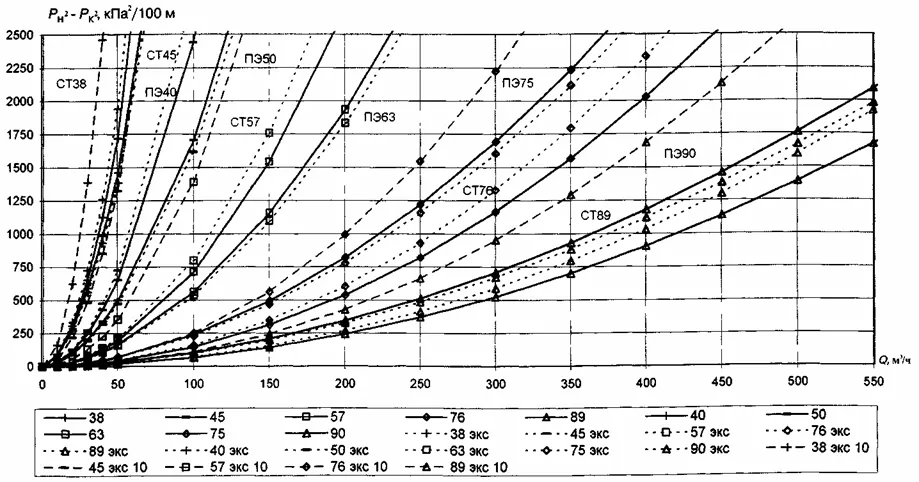

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) среднего давления

(Q 0 — 300 м7ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

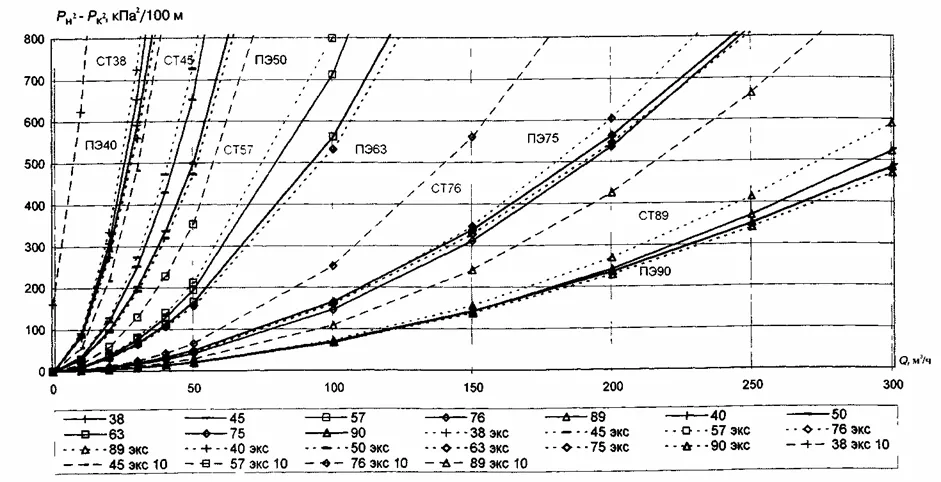

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) среднего давления

(Q 250 -1000 м’/ч, р = 0,73 кг/м3, v = 1,4 *10-6 мг/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

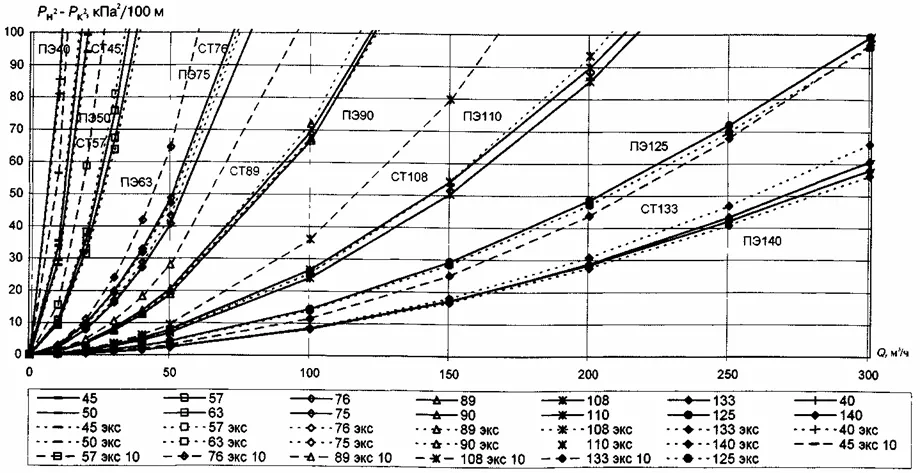

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) среднего давления

(О 0 -150 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) среднего давления

(Q 0 — 300 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

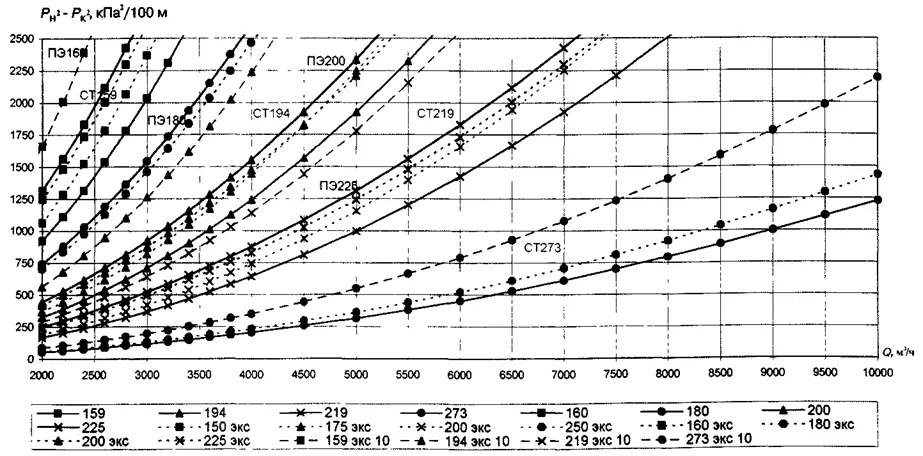

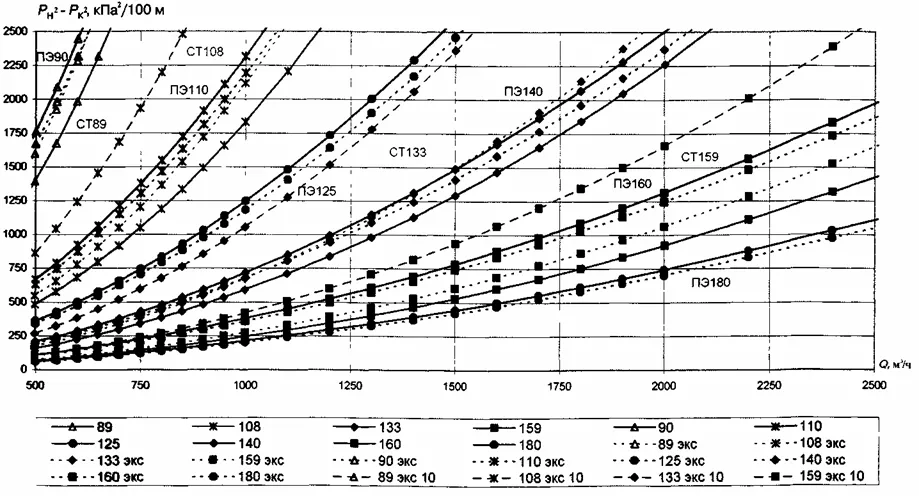

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 2000 -10000 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 500 — 2500 м7ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 0 — 550 м3/ч, р — 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 500 -1000 м3/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 0 — 200 м’/ч, р = 0,73 кг/м3, v = 1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) высокого давления

(Q 0 — 500 м3/ч, р = 0,73 кг/м3, v -1,4 * 10-6 м2/с)

СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб
