Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Содержание:

Реле давления для гидроаккумулятора: секреты установки и настройки

Конструкция устройства для гидроаккумулятора

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Реле давления для гидроаккумулятора: секреты установки и настройки

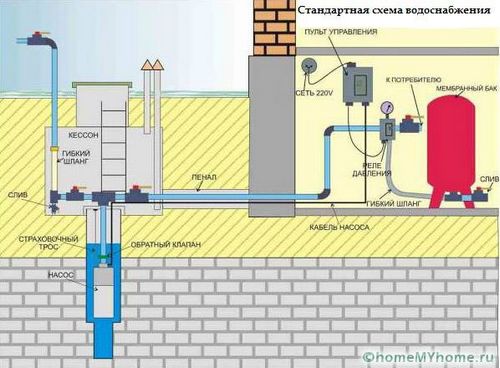

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

  • накопление и хранение запаса жидкости;
  • создание нормального давления в участках трубопровода, подключенных к потребителям;
  • демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.
Реле давления для гидроаккумулятора: секреты установки и настройки

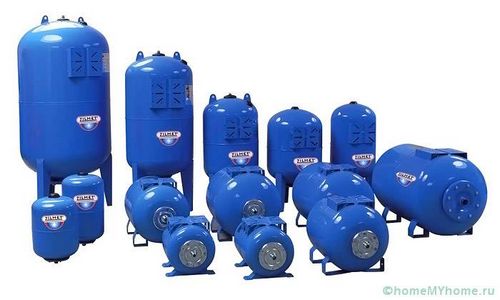

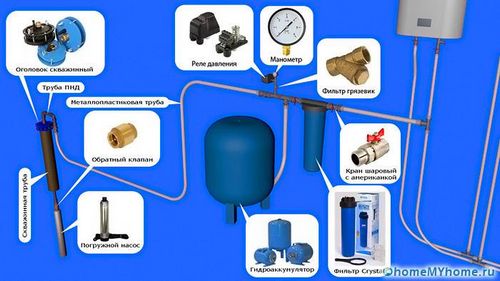

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Реле давления для гидроаккумулятора: секреты установки и настройки

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

  • Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
  • Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
  • Внутри вставлена мембрана из резины.
Реле давления для гидроаккумулятора: секреты установки и настройки

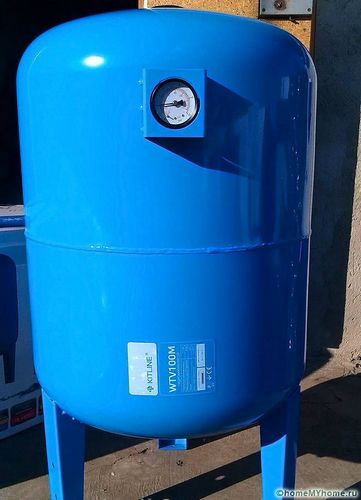

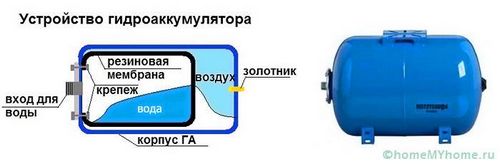

Типовой гидроаккумулятор

  • Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
  • Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

Реле давления для гидроаккумулятора: секреты установки и настройки

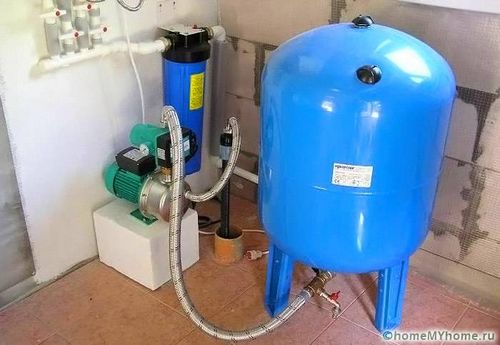

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

  • РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
  • КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
  • КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
  • ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Реле давления для гидроаккумулятора: секреты установки и настройки

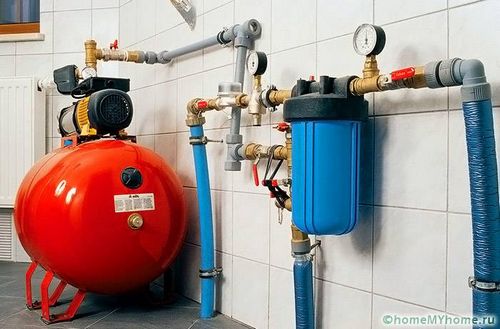

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Реле давления для гидроаккумулятора: секреты установки и настройки

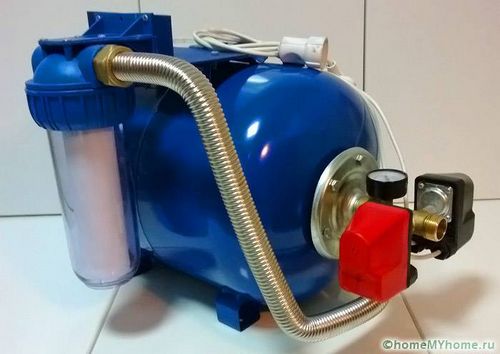

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Регулировка реле давления воды для насоса. Практическое руководство по правильной настройке реле давления для насоса с фото- и видео-примерами в специальной публикации.

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

  • В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
  • 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).
Реле давления для гидроаккумулятора: секреты установки и настройки

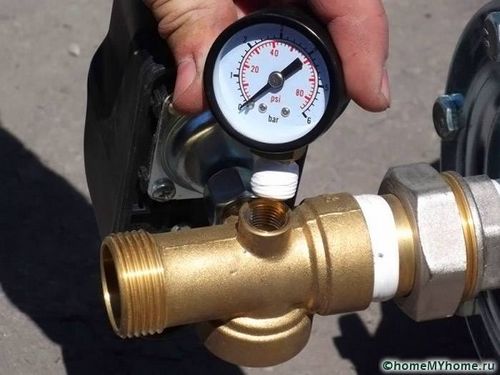

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Реле давления для гидроаккумулятора: секреты установки и настройки

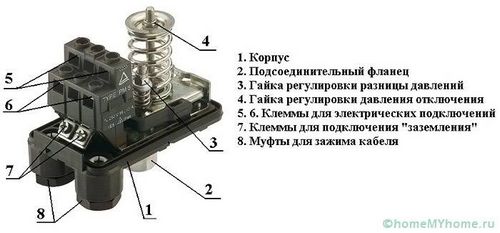

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Реле давления для гидроаккумулятора: секреты установки и настройки

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Реле давления для гидроаккумулятора: секреты установки и настройки

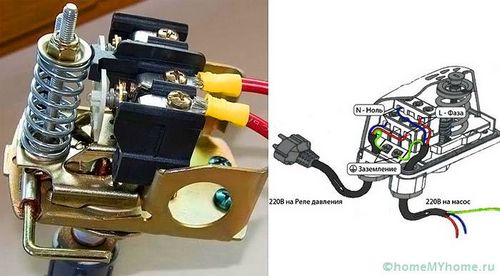

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Реле давления для гидроаккумулятора: секреты установки и настройки

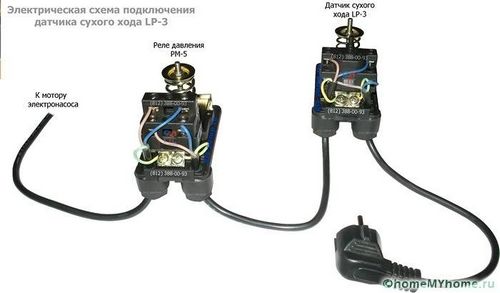

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).
Реле давления для гидроаккумулятора: секреты установки и настройки

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.
Реле давления для гидроаккумулятора: секреты установки и настройки

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Реле давления для гидроаккумулятора: секреты установки и настройки

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления
