Ремонт доводчика двери своими руками с видеоинструкцией — как починить устройство

Виды регулировки

Регулировка может включать в себя:

• Смазку и регулировку петель.
• Подтягивание расшатавшихся креплений фурнитуры.
• Замену уплотнителя.
• Регулировку доводчиков.
• Удаление пыли с рабочих частей конструкции.

Если систематически выполнять такие предупредительные меры, которые не требуют значительных временных затрат и больших финансовых вложений, ваша дверь сохранит свои декоративные и функциональные характеристики на длительное время.

О том, как отрегулировать металлические двери своими руками, и в каких случаях это необходимо, и пойдет речь.

Как отрегулировать петли

Плохая работа петель может быть вызвана их механическим износом, скоплением пыли, провисанием двери под собственной тяжестью и т. п. В результате возникают такие проблемы, как скрип, тугое закрывание, трение полотна двери о коробку, заклинивание замка, появление сквозняков.

Если вы не хотите вызывать мастера, но не знаете, как провети работы самостоятельно, мы расскажем вам об этом. Если после установки продолжались ремонтно-строительные работы, скорее всего, на петлях скопилось много пыли и грязи.

Поэтому прежде чем приступать к регулировке, хорошо продуйте петли и смажьте их. Для этой цели отлично подходит автомобильная смазка WD-40. Если на торцах появились видимые потертости, а скрип не прекращается даже после смазки, значит нужно подтянуть петли.

Как быть в этом случае:

• Сначала ослабьте винты на средней петле и, покачивая дверь, послушайте, откуда раздается скрип — сверху или снизу.
• В зависимости от этого ослабьте соответствующую петлю, придвиньте полотно к коробке или отодвиньте его от неё в зависимости от того, где оно трется о косяк.
• Вновь затяните винты и пошатайте дверь, чтобы петли сели на место.
• Несколько раз откройте и закройте конструкцию, чтобы проверить, насколько удалась регулировка. При необходимости повторите все действия.На некоторых петлях со стальным шариком внутри в нижней части имеется регулировочный винт. Он озволяет регулировать положение двери по вертикали. Для этого вам потребуется шестигранный ключ.

Чистка и регулировка замков

Как отрегулировать металлические двери, если нет видимых следов проседания, петли работают нормально, но замок стал заедать? Скорее всего, дело в самом замке (см. Ремонт замков в металлических дверях). Его тоже нужно периодически чистить и смазывать.

Это легко сделать, если замок накладной или может выниматься из двери без нарушения её конструкции. В противном случае этой работой должен заниматься специалист.

Регулировка доводчиков

Раньше часто устанавливали пружины, которые гарантировали, что дверь закроется, даже если вы сами забудете это сделать. Но сейчас их место заняли дверные доводчики, способные более бережно относиться к изделиям.

В них тоже заключена пружина, но она помещена в заполненный маслом корпус и снабжена специальным механизмом, который делает движение двери плавным.

От правильной работы доводчика тоже во многом зависит удобство пользования дверью. Поэтому расскажем о том, как отрегулировать двери металлические с доводчиком.

Вообще его регулировка должна быть произведена мастером ещё при установке (см. Установка доводчика на металлическую дверь – это просто), но при длительной эксплуатации, в результате колебаний температуры окружающей среды масло в доводчике может загустеть.

Итак:

1. Если дверь стала закрываться слишком медленно или, наоборот — быстро, поверните один регулировочный клапан по или против часовой стрелки.
2. Когда необходимо изменить скорость прихлопа, также по ходу часовой стрелки или против него поворачивается второй клапан.
3. Сила натяжения пружины регулируется гайкой — поворотом её в нужную сторону.
4. Если необходимо отрегулировать клапан, не позволяющий резко распахивать дверь. Его регулировочную гайку поворачивают против часовой стрелки, чтобы уменьшить угол распахивания.
5. Если дверь необходимо оставить на некоторое время в открытом положении, её нужно открыть на 90 градусов и затянуть фиксатор. Фиксация снимется автоматически при закрытии двери.

В каких случаях необходима регулировка доводчика

Без явных причин нет необходимости  лишний раз проверять дверной доводчик. Регулировка дверного доводчика необходима в следующих случаях:

• дверь начала закрываться слишком медленно или, наоборот, слишком быстро;
• в движении дверного полотна начали проявляться резкие рывки;
• дверь перестала полностью захлопываться.

Кроме того, умение откорректировать действие доводчика пригодится и в первое время после установки, ведь изначальные параметры могут оказаться не очень удобными при ежедневном использовании двери и потребуют незначительных изменений.

Специалисты рекомендуют вспоминать об этих устройствах в межсезонье, когда меняется температурный режим. Например, в зимнюю пору масляное наполнение доводчика станет более вязким (в результате действия низкой температуры), что подействует на работу механизма, а потому придется немного подрегулировать устройство. Хотя некоторые модели имеют внутри своего механизма термозаслонку.  В тот период, когда масло становится жидким, она расширяется, компенсируя тем самым недостающую густоту. При снижении температуры термозаслонка действует в обратном направлении.

Если же конструкция доводчика по какой-то причине вышла из строя, никакие регулировки не смогут заменить полноценные ремонтные работы.

Устройство и принцип работы

Следует оговориться, что не каждую поломку можно отремонтировать самостоятельно. Поскольку механизм у прибора сложный, то в ряде случаев разумным будет приобретение нового устройства. Например, при полной утечке масла, когда в корпусе серьезная трещина. А в основном ремонт доводчика двери сводится к его настройке.

Основной рабочей деталью прибора является пружина. Она должна быть высокопрочной. Располагается в цилиндре и сжимается поршнем при открывании двери. Когда створку оставляют в покое, энергия пружины высвобождается и возвращает ее в исходное положение. То есть закрывает дверь.

Плавность обратного хода обеспечивает масляный амортизатор. Система имеет несколько клапанов, которые позволяют перетекать смазывающей жидкости из одной камеры в другую. Сужением или расширением проходов (регулировкой) обеспечивается разная скорость перемещения масла, а это непосредственно влияет на мягкость закрывания створки.

Прибор может иметь несколько амортизаторов, но их количество не меняет сути устройства. Разобраться, как отремонтировать доводчик двери, поможет знание его типа. Он определяется рабочим механизмом, действующим на пружину.

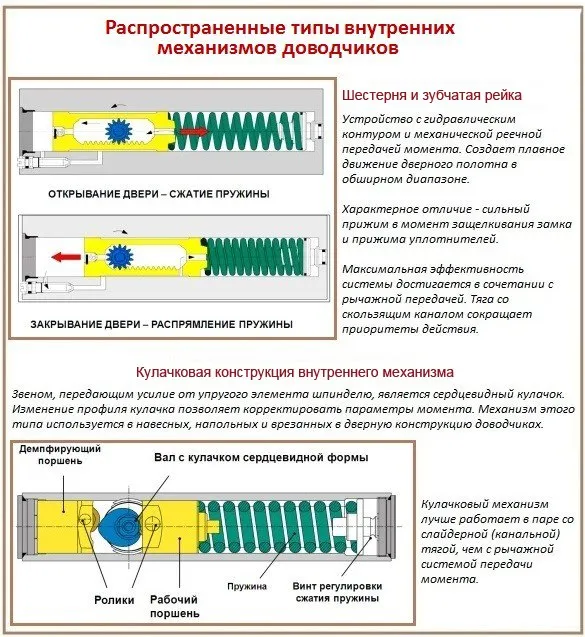

Есть три основных его разновидности:

• Пружинный, в котором поршень двигается шарнирным рычагом;
• Эксцентриковый, где произвольный момент инерции создается с помощью фигурного кулачка;
• Шестеренчатый, в котором происходит самое мягкое закрывание.

Чаще всего за передачу усилия отвечает складной рычаг. Вращающий момент передается шарнирным механизмом, который не отличается сложностью. Поэтому такое устройство достаточно надежное и способно прослужить довольно большой срок.

Ремонт подобных доводчиков существенно облегчен, поэтому для входных дверей такой тип выбирается гораздо чаще, чем другие.

Для открывания створки необходимо прилагать некоторое усилие. Причем сдвинуть дверь, использующую прибор со скользящим каналом, будет намного труднее. А при напольном размещении устройства придется задействовать самые большие усилия.

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

1. Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
2. Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
3. Положение промежуточного хода.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

1. Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
2. Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулирование режима “Дохлоп”

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

1. Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
2. Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
3. Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция “Открытое положение”

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

1. Многие механизмы снабжаются функцией Hold Open.
2. Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
3. За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

1. Дверь открывается на требуемый угол.
2. Выполняется поворот винта.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет

Работу с винтами нужно проводить осторожно:

1. Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
2. Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
3. Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Типовые виды ремонтов

Все вышеперечисленные причины могут повлечь за собой ремонтные работы дверного доводчика:

Искривление, коррозия, разрыв штанги – данная деталь находится в поле зрения на постоянной основе, поэтому заметить эту проблему можно невооруженным взглядом. Стоит периодически визуально проверять данную часть механизма. Если обнаружились минимальные повреждения, их следует устранить в кротчайшие сроки.

Искривления, изгибы штанги можно выправить, но следует быть аккуратными – при сильном воздействии молотка есть вероятность слома.

Коррозию необходимо устранить с помощью зачистки и вскрыть специальным антикоррозийным покрытием или просто покрасить.

Разрыв можно устранить с помочью сварки, важно помнить про швы – их тоже необходимо зачистить и вскрыть антикоррозийным покрытием

Редко, но встречаются эпизоды халатного отношения сотрудников на заводе-производителе – просто забыли долить масла и необходимо произвести заправку механизма. Возможна заправка моторным маслом на синтетической основе, а для более экономного варианта подойдет и амортизационная жидкость. Заправляется масло через отверстие регулировочных винтов.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Почему выходит из строя доводчик двери

Механизм доводчика устанавливают в помещениях с интенсивным движением. Его задача заключается в автоматическом закрывании дверей. Во время эксплуатации конструкции детали изнашиваются. В случае небольших неисправностей осуществляют регулировку. Когда дефекты работы серьезные, требуется ремонт доводчика.

Чтобы устройство работало долго и исправно, при выборе стоит учитывать следующее:

• массу полотна;
• ширину проема;
• место установки;
• назначение дверной конструкции.

Не менее важно обращать внимание на диапазон температур, при которых будет работать механизм. Также играет роль возможность его ремонта. Для тяжелых дверных конструкций целесообразно предусмотреть установку нескольких устройств

Для тяжелых дверных конструкций целесообразно предусмотреть установку нескольких устройств.

Устройства устанавливают в разных местах дверной конструкции:

• стандартные — фиксируют вверху полотна;
• скрытые — рамные;
• нижние — напольные.

Справка! Если все параметры подобраны правильно, произведена профессиональная установка, то механизм будет работать долго и надежно. В противном случае не избежать сложных ремонтов или замены устройства.

Основными причинами поломок являются:

• резкое и сильное воздействие при открывании или закрывании дверей;
• блокировка полотна посторонними предметами;
• неправильная регулировка механизма соответственно температуре окружающей среды;
• перегрузка двери.

Кроме того, возможны заводские дефекты изготовления.

Советы по регулировке доводчиков

В том случае, если регулировка доводчика не помогла наладить комфортный режим открывания/закрывания двери, рекомендуется снять изделие и установить его заново, так как во время первичной установки могла быть допущена ошибка. Перед переустановкой доводчика проверьте полотно и петли на наличие повреждений, которые могут быть причиной неправильной работы механизма.

Для обеспечения длительной эксплуатации доводчика ни в коем случае нельзя нажимать на закрывающуюся створку для ускорения процесса, так как рычажная система закрывания может не справиться с усилием, сломаться или спровоцировать вытекание масла из механизма. Также не рекомендуется замедлять скорость закрывания двери удерживанием створки или фиксацией при помощи каких-либо предметов, это также может привести к появлению неисправностей.

При надобности доводчик можно отключить на время, просто отсоединив части рычага друг от друга, что обеспечит свободное движение дверной конструкции.

Перед тем, как установить или подтянуть доводчик, сначала читают информацию в инструкции, а затем переходят непосредственно к регулировке механизма на двери.

Перед покупкой рекомендуется ознакомиться с такими параметрами механизма как устойчивость к отрицательным температурам и выдерживание максимального веса дверного полотна. Доводчик, предназначенный для работы внутри помещения, выйдет из строя с наступлением холодов. Механизм, рассчитанный на межкомнатную дверь, не способен выдержать более тяжелую входную металлическую дверь, что приведет к его поломке.

Регулярная регулировка дверного доводчика не потребует особых навыков, финансовых затрат и много времени, но обеспечит правильную работу и длительный срок эксплуатации механизма.

Доводчик используется в большинстве дверей для снижения скорости износа петель и другой фурнитуры входной конструкции. Он обеспечивает плавное автоматическое закрывание и гарантирует оптимальную силу, необходимую для блокировки замка. Это обязательный элемент системы автоматического управления доступом. Признак правильной установки и корректной работы изделия – бесшумное и легкое открывание, закрывание дверей. Но, как и любой механизм, устройство подвержено поломкам разного вида. Одна из часто встречающихся проблем – дверь с доводчиком туго открывается. Для устранения неполадки необходимо найти причину и устранить ее. Источник проблемы может скрываться внутри механизма или быть вызван внешним воздействием.

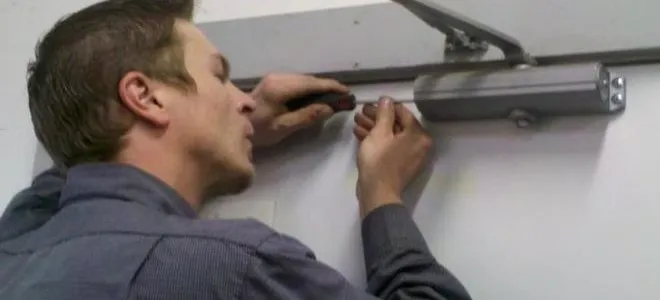

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

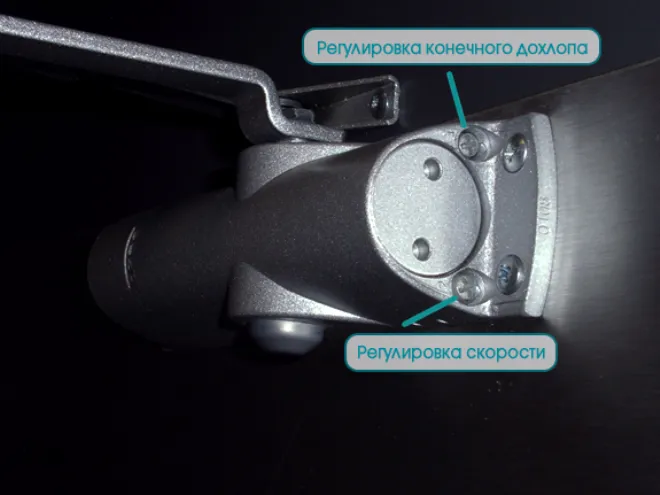

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Как регулировать доводчик на входной двери?

Регулировка доводчика на входной двери может отличаться в зависимости от модели и производителя двери и доводчика. Однако, обычно для регулировки доводчика на входной двери используется несколько управляющих винтов.

Чтобы правильно настроить доводчик на входной двери, выполните следующие шаги:

1. Откройте дверь и найдите коробку доводчика на верхней или нижней части дверной рамы.

2. Найдите регулирующие винты на коробке доводчика. Обычно на коробке доводчика имеется два регулирующих винта: один для регулировки скорости закрывания двери, а другой для регулировки силы, с которой дверь закрывается.

3. Для регулировки скорости закрывания двери, поверните винт, который расположен ближе к центру коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения скорости закрывания двери соответственно.

4. Для регулировки силы, с которой дверь закрывается, поверните винт, который расположен ближе к краю коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения силы, с которой дверь закрывается соответственно.

5. После того, как вы произвели необходимые регулировки, закройте дверь и проверьте, насколько она закрывается медленно или быстро, и насколько легко или трудно она закрывается.

6. Повторите процедуру, если необходимо, чтобы достичь желаемых результатов.

Важно помнить, что некоторые доводчики могут иметь дополнительные регулировки, такие как регулировка длины хода или задержки закрытия двери. Если у вас возникнут трудности с настройкой доводчика, лучше обратиться к профессионалу, который сможет произвести регулировку правильно и безопасно.

Видео. Ремонт и регулировка дверного доводчика. Door closer adjustment
