В модельных кухнях чаще всего используется варочная поверхность вместо плиты и отдельный духовой шкаф. Это встраиваемая техника обладает современным внешним видом и лучше вписывается в интерьер. В этом обзоре речь пойдет о том, как восстановить варочные панели, которые могут быть электрическими, индукционными или газовыми. Каждый тип имеет свои виды повреждений, но есть и общие моменты.

Содержание:

Ремонт электрической варочной поверхности

При любой поломке электрической и индукционной варочной панели первым делом стоит проверить нормально ли подается электропитание. Начинают с элементарных вещей.

  • Первым делом проверить наличие питания в розетке и напряжение, которое подается. Сделать это можно с использованием мультиметра. Низкое напряжение может стать причиной плохого нагрева конфорок и вообще, некорректной работы управления.
    Ремонт варочной панели (поверхности): электрической, индукционной, газовой

    Ремонт варочной поверхности часто можно сделать своими руками

  • Далее проверяют вилку, электрический шнур на целостность. Желательно прозвонить при помощи все того же мультиметра (на целостность проводов, на пробой изоляции на землю). При наличии видимых повреждений изоляции провод лучше заменить.
  • Следующий этап — проверить, не ослаб ли контакт на пластине, где крепится шнур. Снимаете защитную крышку, осматриваете сначала визуально (плита выключена из розетки). Если видимых повреждений изоляции (почернения, оплавленной оболочки) нет, можно провода тянуть и дергать. Они не должны двигаться, не должны выскакивать. Если есть хоть небольшой люфт, подтягиваете соединение). Если из клеммы выскакивает провод, его надо перезаделать.

Только после того как вы проверили все эти параметры стоит двигаться дальше. Ремонт варочной поверхности стоит начать с определения точного характера неисправности. По нему можно предположить что может быть причиной.

Разбираем варочную поверхность

Чтобы дальше своими руками производить ремонт варочной поверхности, ее надо отключить и демонтировать, После чего разобрать — снять лицевую панель. Отключаем питание на щитке, отключив автомат и УЗО на этой линии. Если при подключении использовали шнур, его вынимаем из розетки. После чего, заводим острый предмет в щель между варочной поверхностью и столешнице, поднимаем ее.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

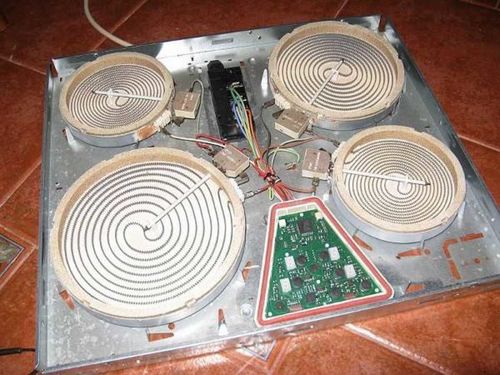

Сняв керамическую плиту получаем доступ к электрическим компонентам

Если подключали варочную поверхность напрямую или через колодку, надо откручивать провода. Для этого снимаем (приподнимаем или откручиваем) крышку, которая закрывает провода. Перед тем, как снять их, зарисуйте или лучше — сфотографируйте, как подключены провода. Так проще будет все вернуть на место.

После этого варочную поверхность переносят на стол (застелить чистой тканью, чтобы не поцарапать лицевую панель) и укладывают «лицом» вниз.

Далее по периметру панели откручиваем крепеж. После этого можно снять керамическую плиту.

Проблемы с конфорками

Если не греются все конфорки могут быть проблемы с электропитанием, но их мы бы уже выявили. Что еще может быть? Сгорел предохранитель силовой цепи. Это случается при скачках напряжения. Находите где он установлен и осматриваете или прозваниваете, при необходимости заменяете. Стоит он совсем немного, заменяется легко — вытащить из держателей старый, установить новый.

Если проблемы с нагревом конфорок начались сразу после установки варочной поверхности, возможно причина в том, что провод выбран недостаточного сечения. Читаете эту статью и выбираете правильное сечение, подключаете новый кабель или шнур.

Если не греется одна из конфорок (или слабо греется), причинами могут быть следующие поломки:

  • Вышел из строя нагревательный элемент (при измерении сопротивления показывает обрыв). Лечится такое только заменой.
  • Плохой контакт в цепи подключения. Снова осматриваем визуально провода, которые идут к сломанной конфорке, дергаем их, при необходимости подкручиваем/подпаиваем. Берем тестер, аккуратно измеряем какое напряжение подается на плохо работающую конфорку. Если оно отличается от 220 В, ищем где в цепи питания проблема.
  • Вышел из строя термодатчик или реле включения нагревательного элемента конфорки. Их обычно не ремонтируют, только меняют. Как определить, что он неисправен? Разобрать его и оценить состояние контактов. Разбирается просто — поддеть острием отвертки пластиковую крышку, одновременно надавив на фиксаторы.
    Ремонт варочной панели (поверхности): электрической, индукционной, газовой

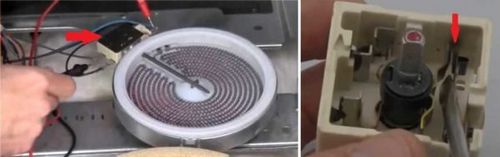

    Термодатчик может стоять рядом с конфоркой

    Внутри есть термопара — пара контактов, которые размыкаются/замыкаются, поддерживая требуемую температуру. Они могут подгореть или сплавиться (как на фото ниже). Можно попробовать их зачистить. На какое-то время, возможно, работоспособность будет восстановлена, но не надолго. Потому, пока работает, — ищите нужные термодатчики (термореле) так как замена все равно понадобится.

  • Аналогично дело обстоит с регулятором температуры (реле управления). Осмотрите его, почистите контакты, измеряйте показания и сравните с регулятором на соседней конфорке. Если есть отличия — лучше заменить. Находятся они чаще всего под платой управления. Могут быть также белого, серого цвета, но обычно располагаются на плате.
    Ремонт варочной панели (поверхности): электрической, индукционной, газовой

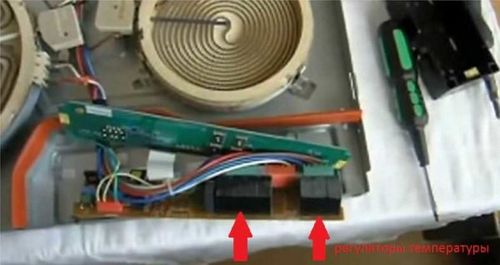

    Где найти терморегуляторы на варочной панели

    Это тоже небольшие пластиковые коробочки, внутри которых есть контакты. Они тоже подгорают или сплавляются. И тоже могут быть причиной нерабочего состояния или проблем с включением/выключением конфорки.

Чаще всего различные проблемы с конфорками связаны именно с неисправностью термодатчика или реле управления. Если одна конфорка не включается, через какое-то время самопроизвольно отключается, наоборот — не отключается, пока не выключишь из сети… все это и другие подобные проблемы вызваны некорректной работой этих датчиков на конкретной конфорке и искать в первую очередь надо там. Есть еще один вариант — проблемы с управлением (процессором). Но они описаны будут дальше.

Проблемы с сенсорной панелью

Иногда неисправность варочной поверхности вызвана некорректной работой сенсорной панели. Понять, что дело в ней можно и на слух. Ее исправная работа сопровождается звуковыми сигналами. Если их нет — значит что-то не так. Панель не реагирует. Это может быть из-за того, что поверхность и панель загрязнены и просто не могут понять, что к ним обращаются. В этом случае необходимо панель вымыть, вытереть, потом попробовать все заново.

Иногда плата управления может «заглючить». Для устранения проблемы обесточиваем (выключаем полностью питания вытащив вилку из розетки или отключив автомат на щитке). Ждем минут 20-30, включаем заново. Происходит полная перезагрузка, возможно, проблема решится.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

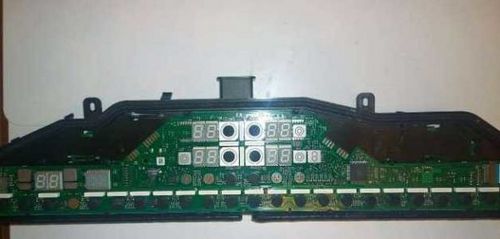

Один из вариантов панели управления варочной поверхности

Если все это не помогло, надо разбирать поверхность, проверять последовательно питание, затем имеющуюся элементную базу — конденсаторы, варисторы, трансформатор. Если тут проблем нет, для вас ремонт варочной поверхности закончен, так как оставшаяся причина — микропроцессор, но его тестирование — работа для спецов.

Ремонт индукционных панелей

Особенность индукционной панели в том, что нагревание включается только при наличии специальной посуды на конфорке. Прекращается оно сразу после того, как посуду сняли. То есть, проверить работает ли конфорка можно только установив на нее подходящую посуду. Но, при каких-то проблемах, на управляющей панели высвечивается сообщение о состоянии устройства и код ошибки. Его расшифровку смотрим в инструкции, так определяем примерный характер повреждения.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

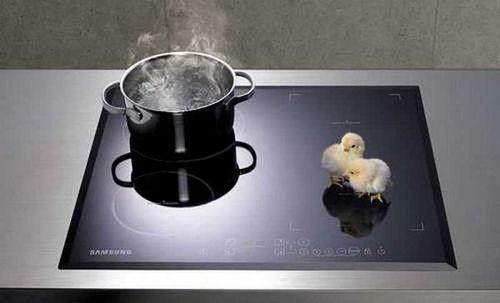

Греется только при наличии металлической посуды определенного типа (магнитной)

Если поверхность не включается в работу

Если плита вообще не работает, начинать ремонт варочной поверхности индукционного типа стоит, как описывали выше, с проверки питания, шнура, контактов и т.д. Для начала надо исключить самые простые варианты, а потом искать повреждение дальше.

Если при осмотре ничего не найдено, а индукционная варочная поверхность все равно не работает, отключаем ее, переносим на стол с расстеленной тканью, уложив лицом вниз, снимаем с нее стеклокерамическую панель (откручиваем фиксирующие болты). Большинство проблем с индукционными печами связано с силовым блоком и пробоем элементов. Это связано со скачками напряжения и, чтобы предотвратить подобные проблемы, лучше поставить стабилизатор.

Начинаем проверку с прозвонки силовой части. Это диодные мосты, транзисторы и предохранитель. Предохранитель один — его найти и проверить несложно.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

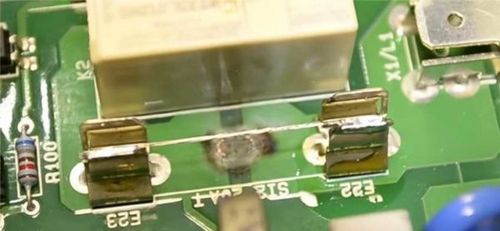

Это держатели для установки предохранителя — стеклянной колбы с проволокой внутри

Диодные мосты и транзисторы находятся рядом радиатором и ключами управления конфорками. Включаем мультиметр в режим прозвонки и проверяем диодные мосты и транзисторы.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

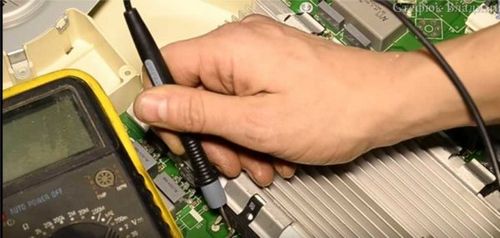

Ремонт варочной поверхности: прозваниваем транзисторы и диодный мост

Если есть пробой, услышим как запищит прибор — этот элемент неисправен и подлежит замене. Выпаиваем старый, устанавливаем новый. Если найти запчасть той же фирмы невозможно, подбирайте с аналогичными характеристиками. Но могут быть проблемы при впаивании, так как они могут иметь различные габариты. Это не столь важно, важны рабочие характеристики.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

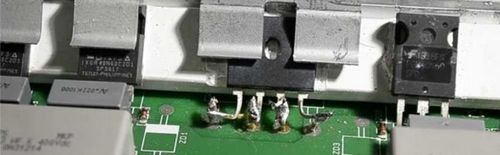

При замене может получиться не совсем красиво

После замены проверяем все цепи питания на отсутствие пробоя и короткого замыкания. Особенно тщательно проверяем ту часть, которая связана с пробитыми элементами — могут еще найтись вышедшие из строя элементы. Если других повреждений нет, собираем панель, подключаем, тестируем.

Подробно процесс ремонта индукционной варочной поверхности фирмы AEG (Elektrolux) смотрите в следующем видео.

Другие проблемы

Устройство этой техники более сложное и возможных неисправностей, как и причин, много. Приведем наиболее распространенные проблемы и методы их устранения.

  1. Нет связи с панелью управления. Скорее всего проблема в питании или в плохом контакте. Надо внимательно осмотреть правую или левую часть, в зависимости от того, которая из них не работает. Затем проверить наличие питания на плате управления и все провода, которые ведут к ней.
  2. Одна из конфорок «не видит» посуду. Надо проверить датчик, отвечающий за эту конфорку.
    Ремонт варочной панели (поверхности): электрической, индукционной, газовой

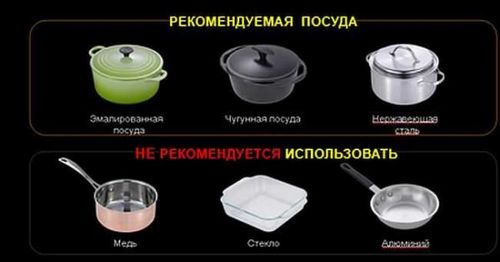

    Большинство проблем с индукционной плитой связаны с неправильным подбором посуды

  3. Конфорка включается самостоятельно. Уберите металлический предмет с плиты или очистите поверхность. Такое ложное срабатывание может быть вызвано остатками соли. Все хорошо вымойте и вытрите насухо.
  4. Плохо греется вода в кастрюле. Скорее всего, проблема в кастрюле. Она плохо проводит тепло.
  5. Конфорка перегревается и отключается. В большинстве случаев тоже проблема в посуде. Если на ту же посуду остальные реагируют нормально, проверяйте датчик «дефектной» конфорки.

Избежать большинства проблем можно тщательно изучив инструкцию по эксплуатации и запитав технику через стабилизатор. Тогда ремонт варочной поверхности индукционного типа может не понадобиться вообще.

Ремонт газовой варочной панели

В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля. С ними, в принципе, и возникают основные проблемы. Так как газовая варочная панель с электроподжигом тоже подключается к электричеству, то при общих проблемах с электрической частью (вообще не работает пьезорозжиг) сначала проверьте наличие электропитания в розетке, осмотрите целостность провода. Если тут все нормально, можно углубляться.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

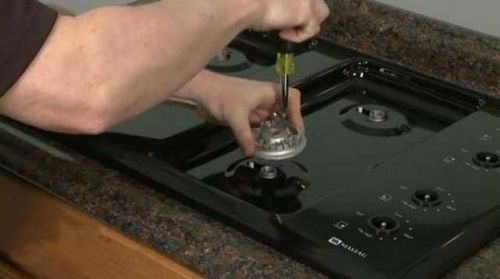

Отремонтировать варочную газовую поверхность можно самостоятельно

Не работает кнопка электророзжига (нет искры)

Электророзжиг — удобная вещь, но периодически искра перестает «проскакивать» и огонь на какой-то конфорке не зажигается. Зажечь его можно если нажать кнопку другой конфорки. Они подключены параллельно и при нажатии на одну, искра есть на всех конфорках. Но такое положение ненормально и искру надо восстанавливать. Ремонт варочной поверхности в данном случае не очень сложный. Причин несколько:

  • Свеча забита жиром, грязью, остатками моющих средств. Надо ее тщательно очистить и насухо вытереть.
  • Проверить силовые провода, которые идут к этой свече. Для этого надо снять конфорки, верхнюю панель. Если это стеклокерамика, она может быть посажена на герметик, его подрезаем и снимаем лицевую панель. Если это металл, откручиваем фиксирующие болты. Под лицевой панелью нас интересуют силовые провода. Надо проверить наличие пробоя изоляции на массу (на землю). Для этого можно несколько раз нажать кнопку розжига, если есть пробой, в том месте будет проскакивать искра. Если видимых повреждений нет, прозваниваем провода мультиметром на целостность и на пробой с землей. Найденные неисправные проводники заменяем на аналогичные по сечению.
    Ремонт варочной панели (поверхности): электрической, индукционной, газовой

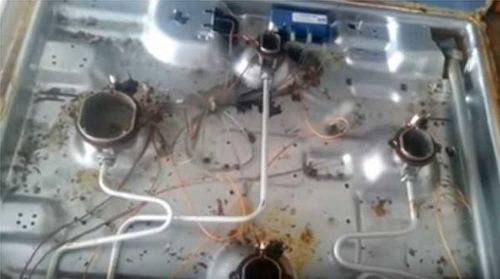

    Надо проверить целостность проводов и их изоляции

  • Если проводники целые, контакты везде нормальные, возможно проблема в кнопке. Ее разбираем, чистим, ставим все на место.
  • Еще одна причина — проблемы с трансформатором электророзжига. О имеет две обмотки, каждая из которых питает две конфорки. Если между двумя противоположными конфорками измерять сопротивление оно должно быть около 600 Ом — это сопротивление обмоток трансформатора. Если оно ниже, скорее всего причина в залипшей (загрязненной) кнопке. Их разбираем, чистим, ставим на место.

Что еще можно сделать — проверить контакты и пайки. Контакты при необходимости поджать или зачистить от грязи, пайки, если обнаружатся холодные, перепаять. Как определить что пайка холодная? Если поддеваете олово чем-то твердым (концом щупа мультиметра, например), оно двигается или отлетает, в нем могут быть трещины. В таком случае разогреваем паяльник, заново расплавляем припой.

После розжига на конфорке тухнет пламя

Во многих современных газовых плитах или варочных поверхностях есть функция газконтроля. Возле каждой конфорки стоит датчик, который отслеживает наличие пламени. Если пламени нет, прекращается подача газа. Функция полезная, но иногда начинаются проблемы — после розжига, когда отпускаете ручку включения, пламя гаснет. Дело с том, что датчик — термопара — загрязнился или вышел из строя и «не видит» пламени.

Ремонт варочной панели (поверхности): электрической, индукционной, газовой

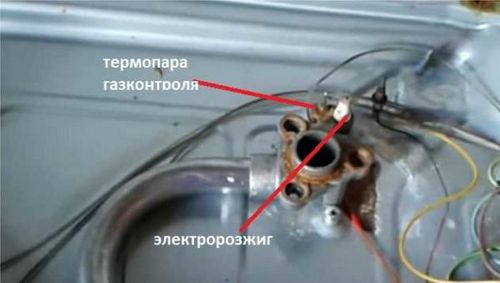

Где находится термопара в газовой плите

Для начала надо попробовать все датчики почистить. Они во время эксплуатации быстро зарастают жиром, так что периодически требуют чистки. Сначала отключаем питание, убираем конфорки, снимаем ручки, откручиваем лицевую панель. Находим термопару на неработающей конфорке. Это небольшой металлический штырек, расположенный вплотную к газовой горелке. В некоторых моделях газовых варочных поверхностей он может просто вставляться, в других есть фиксатор. Надо датчик достать из гнезда и очистить от загрязнений. Используют обычную кухонную химию для мытья посуды или что-то более сильное. Важно добиться результата. Промываем датчики, высушиваем, ставим на место. Можно проверять работу.

Иногда бывает, что и после чистки некоторые конфорки не работают. Это значит, что термопара вышла из строя. В этом случае ремонт варочной поверхности, работающей от газа, — замена термопары. Как до него добраться вы уже знаете, а отключается он просто: надо вынуть соответствующие провода из колодки. Вынимаем старый датчик, ставим новый. Устанавливаем на место крышку, проверяем работу. На этом, собственно, все.

Один важный момент: если ваша техника находится на гарантии, не стоит ее ремонтировать самостоятельно, иначе в гарантийном ремонте вам откажут.
