Самодельный бур ТИСЭ: чертеж, процесс изготовления и инструкция по созданию своими руками

Как сделать бур ТИСЭ своими руками?

Дата: 1 марта 2017

6914

Коментариев: 0

• Конструктивные особенности
• Виды грунтоприемников
• Порядок проведения бурильных работ
• Преимущества использования
• Самостоятельное изготовление: материалы, инструменты
• Последовательность изготовления
• Заключение

Создание индивидуальной постройки – это занятие, требующее много усилий и времени. Ускорить этот процесс можно несколькими способами, например, нанимая бригаду строителей, что существенно облегчит бюджет, либо воспользоваться современными технологиями и инструментами, которые позволяют самостоятельно решать поставленные задачи.

Основа всякого строения – фундамент. Качество основания здания, прочностные характеристики определяют долговечность сооружения. Благодаря техническим характеристикам свайное основание популярно, но дороговизна обустройства снижает интерес частных застройщиков. Облегчить формирование свайного фундамента позволяет фундаментный бур ТИСЭ. Возможность бурения проблемных видов грунтов – весомое преимущество перед другими инструментами. Для почв с повышенным уровнем вод разработан модифицированный ручной бур, позволяющий эффективно производить заливку бетона.

При строительстве свайного или столбчатого фундамента не обойтись без бура Тисэ

Конструктивные особенности

Конструкция ручного приспособления ТИСЭ для формирования скважин достаточно простая. Устройство включает:

• Штангу, имеющую 2 соединяющиеся части. Основная – позволяет проводить работы на незначительной глубине, дополнительная – увеличивает величину скважины для свай. Длина секций – 110 см. Крепление производится специальными фиксаторами. Конструкция любой части штанги обеспечивает возможность присоединения механизма вращения.
• Рукоятку, осуществляющую вращение фундаментного бура ТИСЭ.
• Накопитель грунта диаметром 250 мм, обеспечивающий рыхление, последующий забор почвы. Конфигурация накопителя – цилиндрическая, обеспечивающая вертикальное формирование шахты. Отклонение от вертикали, вызванное наличием препятствий, исключается конструктивными особенностями. Забор разрыхленной почвы осуществляется шнековым механизмом, расположенным в нижней части приемника грунта.
• Откидное приспособление, позволяющее увеличить нижнюю часть шахты для фундамента. Возможный диаметр формируемого расширения – 50-60 см. Осуществляется путем установки приспособления согласно проектным требованиям. После одевания на штангу откидная лопатка крепится к накопителю почвы шпилькой. Движение вверх происходит вручную, вниз – под действием силы тяжести.

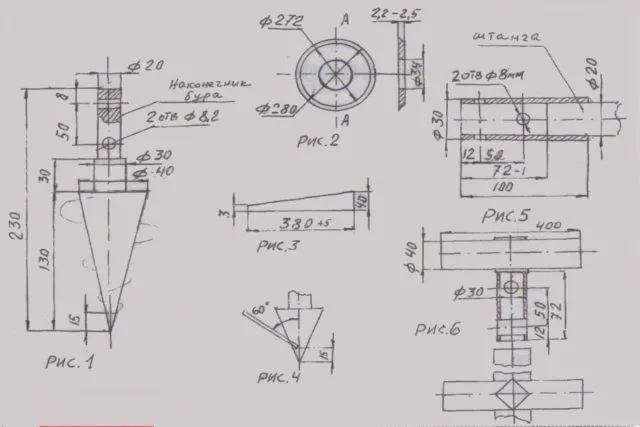

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие

Виды грунтоприемников

Основу строительной площадки составляют различные почвы (тяжелые, с каменистыми включениями; легкие, содержащие значительное количество сыпучих пород). Существует необходимость изготовления грунтоприемников, позволяющих повысить производительность бурения проблемных грунтов. Выпускаются следующие виды накопителей, позволяющих разрабатывать:

• тяжелые грунты. Отличительная особенность – наличие равномерно распределенных четырех вертикальных элементов конусообразной формы. Назначение клыков – возможность забора разрыхленной почвы, имеющей каменистые включения до 50 мм. Использование данной конструкции грунтоприемника значительно снижает налипание глинистых, суглинистых грунтов;
• легкие (сыпучие) грунты. Конструкция предусматривает наличие клыков, выполнение кромки пилообразного вида. Ограниченное расстояние между кромками предотвращает высыпание грунта. Клыки дают возможность убирать мелкие камни. Пилообразная кромка эффективно производит рыхление.

Предприятия-изготовители, согласно требованиям заказчиков, комплектуют бур для формирования скважин парой грунтоприемников.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Порядок проведения бурильных работ

Простота конструкции позволяет беспрепятственно использовать фундаментный бур ТИСЭ частным застройщикам. По проведению бурения методом ТИСЭ отзывы однозначны. Технология доступна профессиональным строителям и частникам, желающим возвести жилище самостоятельно.

Соблюдение последовательности выполнения работ обеспечивает отличные результаты:

• Соберите, согласно инструкции, ручной бур. Основной элемент оснастите рукояткой (начальная стадия бурения проходит без использования удлинительной штанги).
• Удалите поверхностный пласт грунта 10-15 см.
• Поместите на сформированную площадку фундаментный бур ТИСЭ.
• Начинайте вращение по часовой стрелке, избегая значительных усилий – ручной бур достаточно легко углубляется. Избегайте боковых нагрузок во избежание деформаций штанги.
• Осуществив заполнение, вынимайте, полностью освобождайте накопитель от грунта. Попадающиеся камни крупного размера удаляйте вручную, предварительно разрыхлив почву. Крупные корни растений разрубите, подрежьте секатором.
• Недостаток глубины компенсируйте удлинительной штангой. Повторите порядок операций до достижения требуемой глубины.

  В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем

• Начинайте расширение нижней части скважины для свай. Установите необходимое положение откидной лопатки. Используйте специальный шнур, поднимающий устройство наверх. Перемещение вниз происходит под действием собственного веса. Опускание вызывает срезание грунта, наполняющего грунтоприемник. Операцию повторяйте многократно.

Продолжительность цикла формирования скважины составляет 30-40 мин (легкие грунты), 1-1,5 часа (тяжелые почвы).

Преимущества использования

Главные достоинства приспособления ТИСЭ, формирующего свайные скважины:

• простота конструкции;
• отсутствие необходимости специального обучения, позволяющего использовать устройство;
• экологичность;
• простота бурения грунтов любой сложности;
• возможность использования в зимний период;
• универсальность, позволяющая формировать углубления различного назначения.

Самостоятельное изготовление: материалы, инструменты

Значительно сократить строительные расходы позволяет самодельный бур ТИСЭ. Технически грамотный застройщик легко выполнит задачу. Главное, иметь натурный образец или чертежи бура ТИСЭ. Изготовить бур ТИСЭ своими руками несложно, используя следующие материалы, инструменты:

• Металлическая труба диаметром 250-300 мм. Размер выбирается согласно предполагаемому диаметру скважины.
• Рабочий орган дисковой пилы.

Бур Тисэ можно сделать своими руками по чертежу

• Труба рукоятки.
• Элементы, позволяющие произвести фиксацию частей штанги.
• Металлические прутья, пластины, петли.
• Аппарат электродуговой сварки.
• Составы, предохраняющие металл от коррозии.

Последовательность изготовления

Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:

• определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
• заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
• приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
• приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта

• обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
• обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
• обработайте сварочные швы, места креплений абразивным материалом;
• нанесите антикоррозионное покрытие.

Используя самодельный бур ТИСЭ, проконтролируйте угол наклона режущих элементов, обеспечивающий эффективное наполнение грунтоприемника – почва не должна просыпаться. Испытывая необходимость временного перерыва, поверните ручку приспособления против часовой стрелки, приостановив заглубление.

Заключение

Освоение правил изготовления позволит самостоятельно создать инструмент, обеспечивающий формирование углублений для свай фундамента, забора, гаража. На использование технологии ТИСЭ отзывы застройщиков разноречивы, но профессионалы считают ее экономически выгодной, рекомендуют использовать.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Какой диаметр бура выбрать для забора?

Диаметр бура для забора зависит от нескольких факторов, таких как высота забора, тип грунта, диаметр опорных столбов и других параметров конструкции. Вот некоторые рекомендации по выбору диаметра бура для забора:

• Для установки заборов из профильной трубы, часто используют буры диаметром 100-150 мм. Этот диаметр позволяет легко вставить столбы в землю и обеспечить достаточную прочность конструкции.

• Если забор предполагается устанавливать на глинистом грунте или в зоне высокого уровня грунтовых вод, то следует выбирать буры большего диаметра (например, 200 мм), чтобы обеспечить надежную фиксацию столбов.

• Для заборов с большой высотой (более 2 м) и большими опорными столбами (более 100 мм в диаметре) необходимо выбирать буры большего диаметра, чтобы обеспечить достаточное укрепление в грунте.

• При выборе диаметра бура следует также учитывать тип грунта. Например, для установки забора на песчаном грунте можно использовать буры меньшего диаметра, так как песок легче пробивается, чем глина или камни.

• Если вы не уверены в правильном выборе диаметра бура для забора, лучше проконсультироваться с профессиональными строителями или специалистами в этой области.

В любом случае, перед выбором диаметра бура следует тщательно изучить условия местности, где будет устанавливаться забор, чтобы выбрать оптимальный диаметр и обеспечить надежность и долговечность конструкции.
