Большинство тумб, включенных в комплект кухонных гарнитуров, обладают схожими структурами. Самый базовый модуль — тумба под мойку. Именно с нее можно начать осваивать основные принципы создания кухонной мебели.

Тумбы под мойку бывают двух видов: прямые и угловые. Давайте разберемся с их конструкцией, размерами и технологией самостоятельного изготовления.

Размеры кухонной тумбы под мойку

Размеры тумбы под мойку зависят от размеров и типа самой мойки, которую вы хотите установить на кухне. Наиболее популярными являются врезные и накладные мойки.

Размер тумбы под врезную мойку

Установка врезной мойки производится в отверстие, которое вырезается внутри кухонной столешницы. Причём чаша мойки прижимается к столешнице с помощью специальных крепежей. Исходя из этого, размер тумбы для мойки зависит от следующих факторов:

  1. Ширина и глубина отверстия под мойку. Мойка должна поместиться внутри вашей тумбы. Соответственно, внутренняя ширина и глубина тумбы должны быть не меньше самого отверстия под мойку.
  2. Место для установки крепежей. Как я уже говорил, мойка крепится к столешнице специальными крепежами. Они устанавливаются по всему периметру мойки. Поэтому внутренняя глубина и ширина тумбы должны быть минимум на 20мм больше отверстия под мойку. Данное пространство необходимо для установки крепежей.

Эти два момента надо обязательно учесть при расчете размеров тумбы под врезную мойку.

Размер тумбы под накладную мойку

Здесь всё проще. Дело в том, что накладная мойка устанавливается непосредственно на саму кухонную тумбу. Причём, габаритная ширина мойки, как правило, равна ширине тумбы, а глубина тумбы зависит от наличия труб и других коммуникаций возле нее. Обычно тумбы под накладные мойки имеют ширину: 500 мм, 600 мм, 800 мм.

Популярные размеры тумб под мойку

Кухонные тумбы бывают прямые и угловые. Соответственно у каждой конструкции есть свои популярные размеры:

  1. Прямые тумбы. Здесь главный параметр – это ширина. Наиболее распространенной является ширина: 500 мм, 600 мм, 800 мм.
  2. Угловые тумбы-трапеции чаще всего имеют размеры: 900х900 мм, 850х850 мм.

Итак, с размерами разобрались, теперь переходим к изучению конструкций тумб.

Прямая тумба под мойку: конструкция

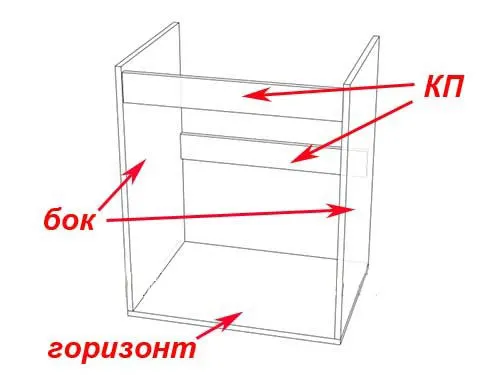

Конструкция прямой тумбы самая простая из всех модулей нижней части кухонного гарнитура. Она включает всего 5 элементов:

  • бок – 2 шт;
  • горизонт – 1 шт;
  • корпусная планка (КП) – 2 шт.

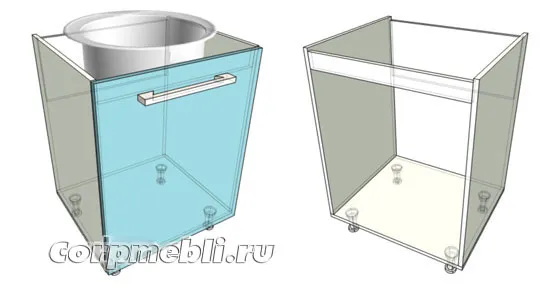

Конструкция прямой тумбы под мойку

Конструкция прямой тумбы под мойку2

Расчеты размеров этой тумбы нужно начать с определения ее ширины.

Если тумба является элементом прямого кухонного гарнитура и расположена в крайней его части, то:

  1. Надо определить размер встраиваемой в эту тумбу мойки.
  2. Ширина внутреннего пространства тумбы должна быть немного больше встраиваемой части мойки.

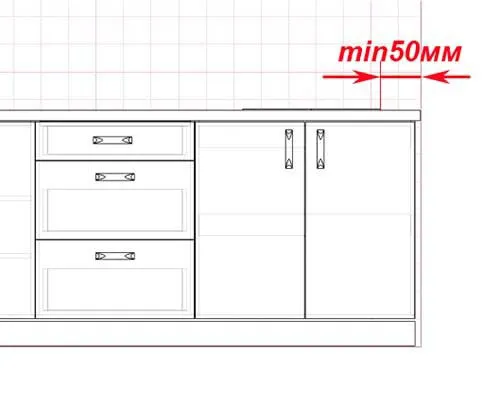

  3. Расстояние между мойкой и стеной должно быть минимум 50 мм, так как в процессе установки столешницу иногда подрезают. Также требуется дополнительное пространство для установки плинтуса.

Конструкция прямой тумбы под мойку3

Конструкция тумбы под мойку немного отличается от конструкции других кухонных тумб:

  1. Крепление корпусных планок производится вертикально.
  2. Корпусную планку, находящуюся на передней части тумбы опускают на 10 мм вниз и смещают немного вглубь.

Корпусные планки крепят вертикально, так как при горизонтальном креплении врезать мойку будет проблематично – потребуется либо частично обрезать корпусную планку либо сместить мойку ближе к задней части. Во втором случае мойка либо не впишется в размеры столешницы, либо будет установлена слишком плотно к стене, а это помешает установке плинтуса.

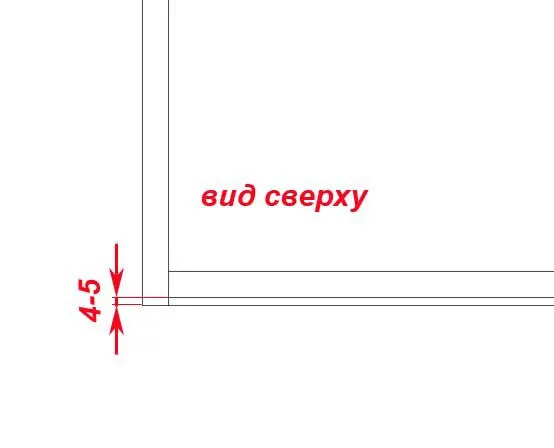

Корпусную планку смещают на 4-5 мм вглубь, чтобы болты, на которые крепятся ручки, при закрытии дверцы не мешали ей нормально закрываться.

Конструкция прямой тумбы под мойку4

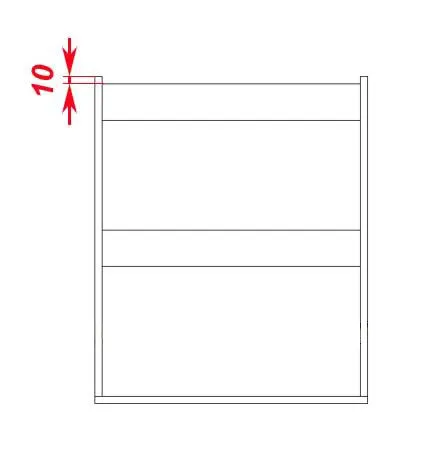

Кроме этого корпусную планку смещают на 10 мм вниз, чтобы крепежи мойки к столешнице не упирались в планку и не создавали зазор между тумбой и столешницей.

Конструкция прямой тумбы под мойку5

Заднюю корпусную планку крепят в вертикальном положении для экономии внутреннего пространства тумбы, которое необходимо для врезаемой части мойки, сливных коммуникаций и труб для подведения воды.

Это основные моменты, которые касаются конструирования прямой тумбы для мойки.

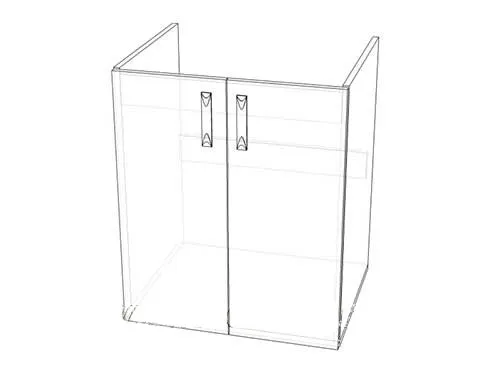

Прямая тумба под мойку (ширина 600 мм)

Как и у предыдущей модели, корпусные планки здесь располагаются вертикально, чтобы не мешать при установке мойки.

Высота передней корпусной планки должна быть 60 мм – такая деталь смотрится эстетично, не уменьшает внутреннее пространство тумбы и эффективно выполняет свои функции. Задняя планка в данной конструкции – полноценная царга (ребро жесткости).

Тумба под мойку (ширина 600 мм)

Для беспрепятственного подведения коммуникаций к мойке, тумба изготавливается без задней стенки. Иногда для подключения водоснабжения и водоотведения, в боковых панелях и дне делают дополнительные вырезы с помощью электролобзика.

Размеры данной тумбы под мойку: высота с регулируемыми опорами – 830 мм, ширина – 600 мм, глубина вместе с фасадом – 532 мм.

Если для изготовления кухни будут использованы стандартные фасады, то стандартная высота тумбы должна быть 820 мм.

Перечень деталей:

  1. Фасад МДФ 725*596 мм – 1 шт.
  2. Дно 600*516 мм – 1 шт.
  3. Стойка 714*516 мм – 2 шт.
  4. Царга 250*568 мм – 1 шт.
  5. Корпусная планка 60*568 мм – 1 шт.

Необходимая фурнитура:

  1. Конфирмат (евровинт) – 10 шт.
  2. Опора регулируемая – 4 шт.
  3. Петля накладная – 2 шт.
  4. Ручка – 1 шт.
  5. Уголок пластиковый – 4 шт.
  6. Саморез 4*16 мм – 20 шт.

Пошаговая инструкция по сборке тумбы

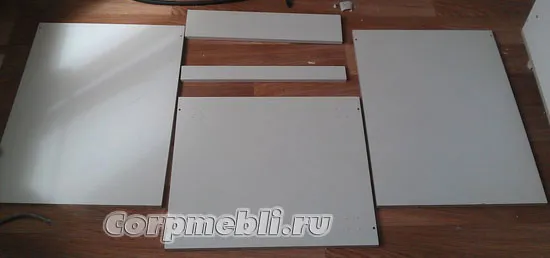

Приступаем к сборке. Раскладываем все детали изделия.

Сборка тумбы под мойку

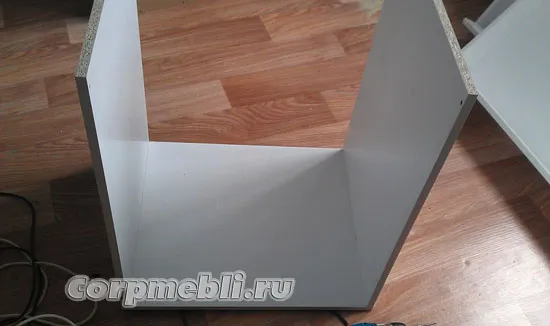

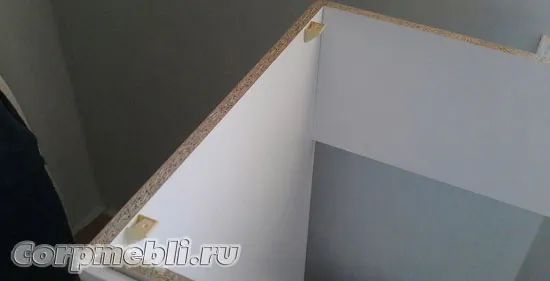

В первую очередь крепим две стойки к дну с помощью конфирматов. Для удобства поставим детали стоек кромлеными краями вверх на задние торцы.

Сборка тумбы под мойку2

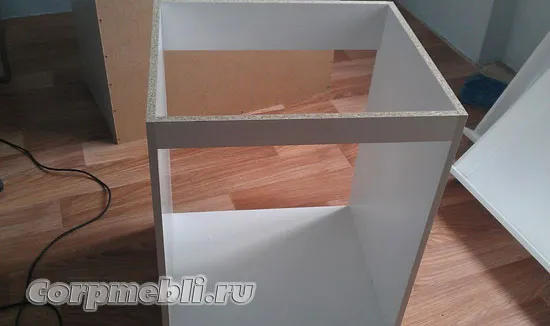

Дальше крепится корпусная планка и царга. Так как высота царги у нас 250 мм, то устанавливаем ее на 4 конфирмата.

Сборка тумбы под мойку3

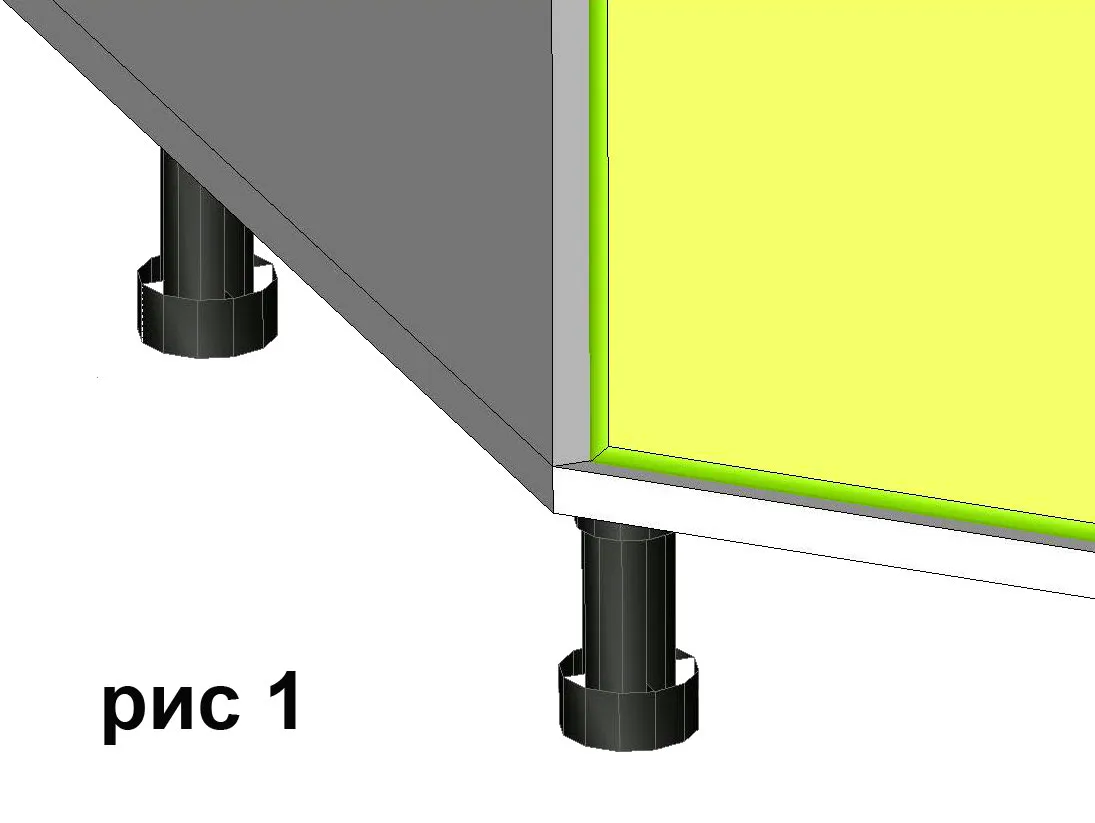

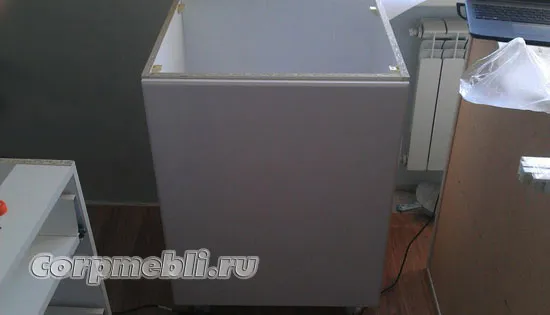

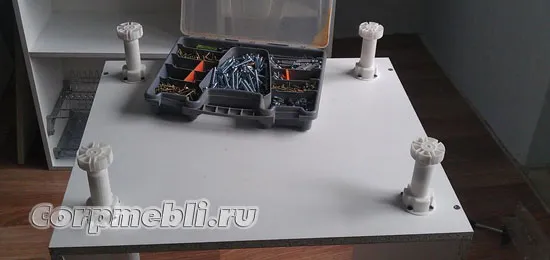

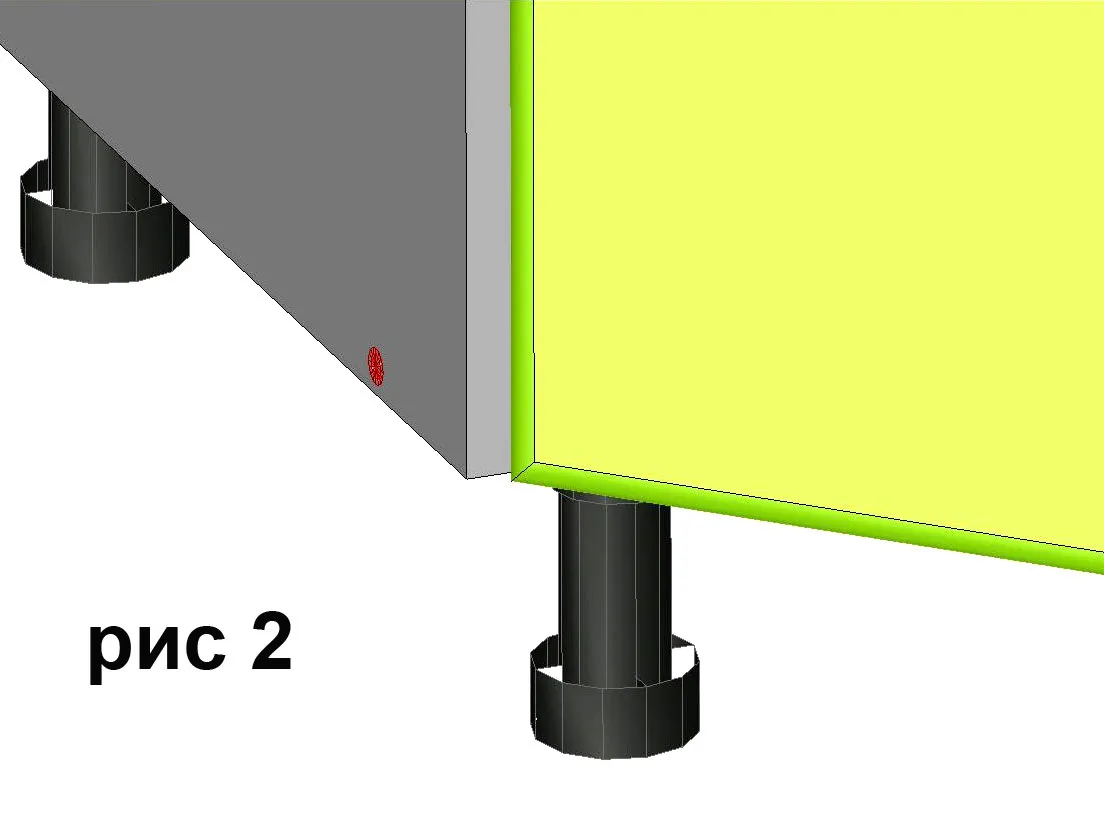

Прикручиваем регулируемые опоры, перевернув тумбу. Для каждой опоры используем по 4 самореза.

Сборка тумбы под мойку4

Соединяем тумбу со столешницей. Делаем это при помощи простых пластиковых уголков, которые попарно прикрепим к стойкам.

Сборка тумбы под мойку5

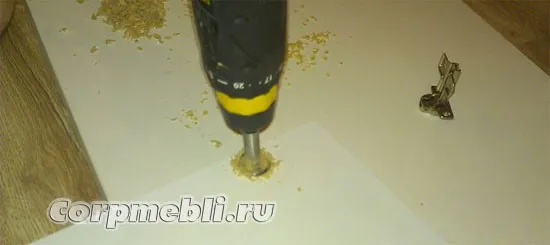

Приступим к установке фасада. Для этого присадим петли в соответствии с общими правилами. Сделаем отметки на внутренней поверхности – 22 мм от края фасада до центральной точки отверстия, 100 мм снизу до центральной точки нижней петли и 625 мм до центра верхней петли. С помощью фрезы Форстнера (диаметр 35 мм) просверлим на месте отметок несквозные отверстия и прикрутим петли.

Сверление отверстий под петли в фасаде

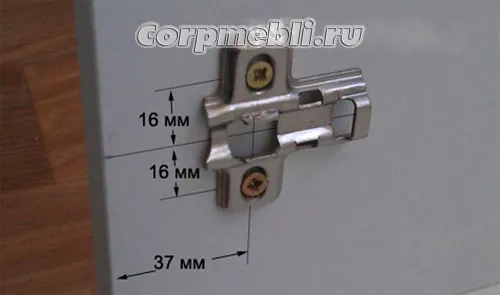

Сделаем разметку опорной стойки. Для этого отмеряем снизу на стойке 100 мм и 625 мм. Далее проведем перпендикулярную стойке линию и сделаем разметку в соответствии с приведенной схемой:

Прикручиваем ответную планку петли

Ответная планка петли прикручивается к тумбе на два самореза. Фасад навешивается на петли и регулируется.

Устанавливаем фасад на тумбу

Недостатки данной модели

Рассмотренная нами модель кухонной тумбы под мойку имеет два недостатка, которые я предлагаю сейчас рассмотреть:

  1. Огромная ширина фасада. Ширина 596 мм – это очень много для дверки. Я понимаю, что устанавливая один фасад, мы сэкономим на петлях и ручках, но смотреться такая широкая дверка будет некрасиво. Также данный фасад имеет приличный вес, который примут на себя всего две петли. Из-за высокой нагрузки петли будут быстро выходить из строя, а также их придётся гораздо чаще регулировать. В общем, я считаю, что в данной тумбе лучше поставить два фасада шириной по 296 мм. Так будет гораздо лучше.
  2. Высокое расположение царги. Заднюю царгу лучше сместить вниз на 15-20 см. Дело в том, что высокое расположение царги может мешать, как установке самой мойки, так и установке и подключению смесителя.

Собственно это всё, можем переходить к следующей модели.

Угловая тумба 90º под мойку для кухни

Конструкция данной угловой тумбы имеет боковой вход для коммуникаций.

Угловая тумба 90 градусов под мойку для кухни

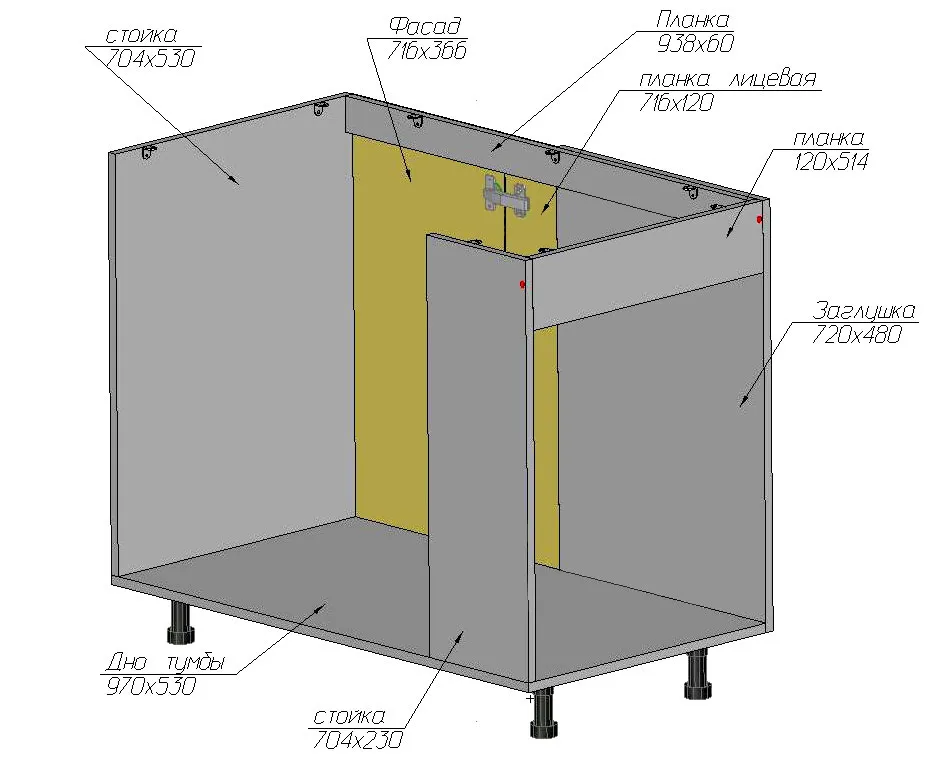

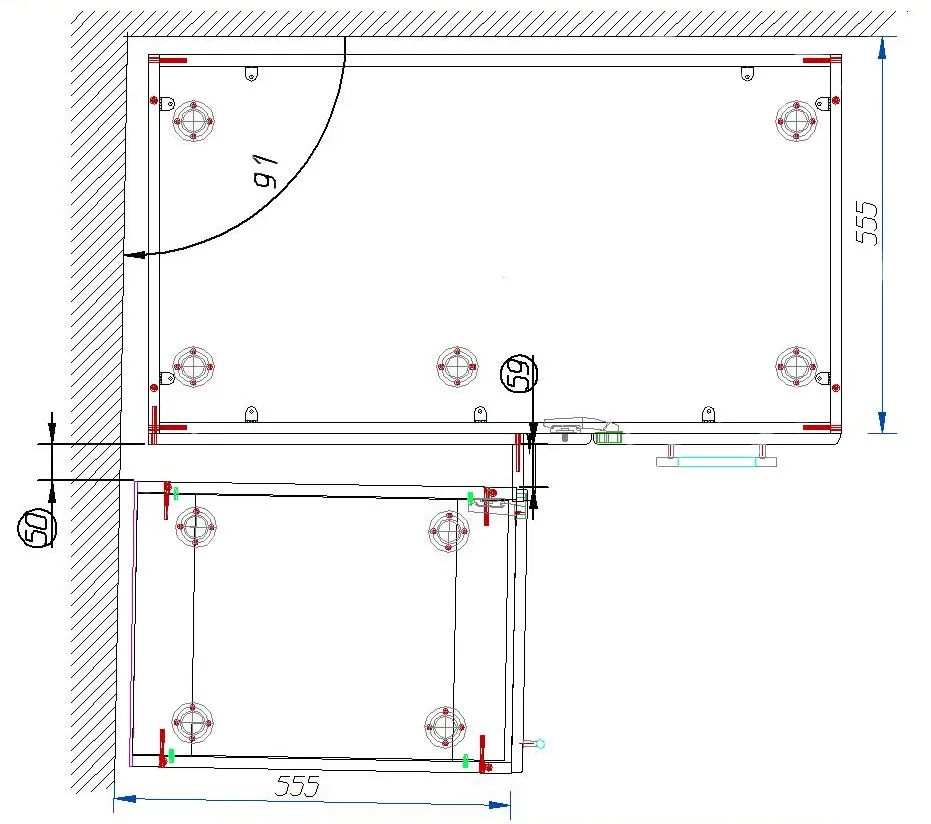

Картинка ниже демонстрирует установку такой тумбы.

Угловая тумба 90 градусов под мойку для кухни2

По опыту могу отметить, что это универсальная тумба и для проведения коммуникаций может использоваться как торец модуля, так и задняя его часть.

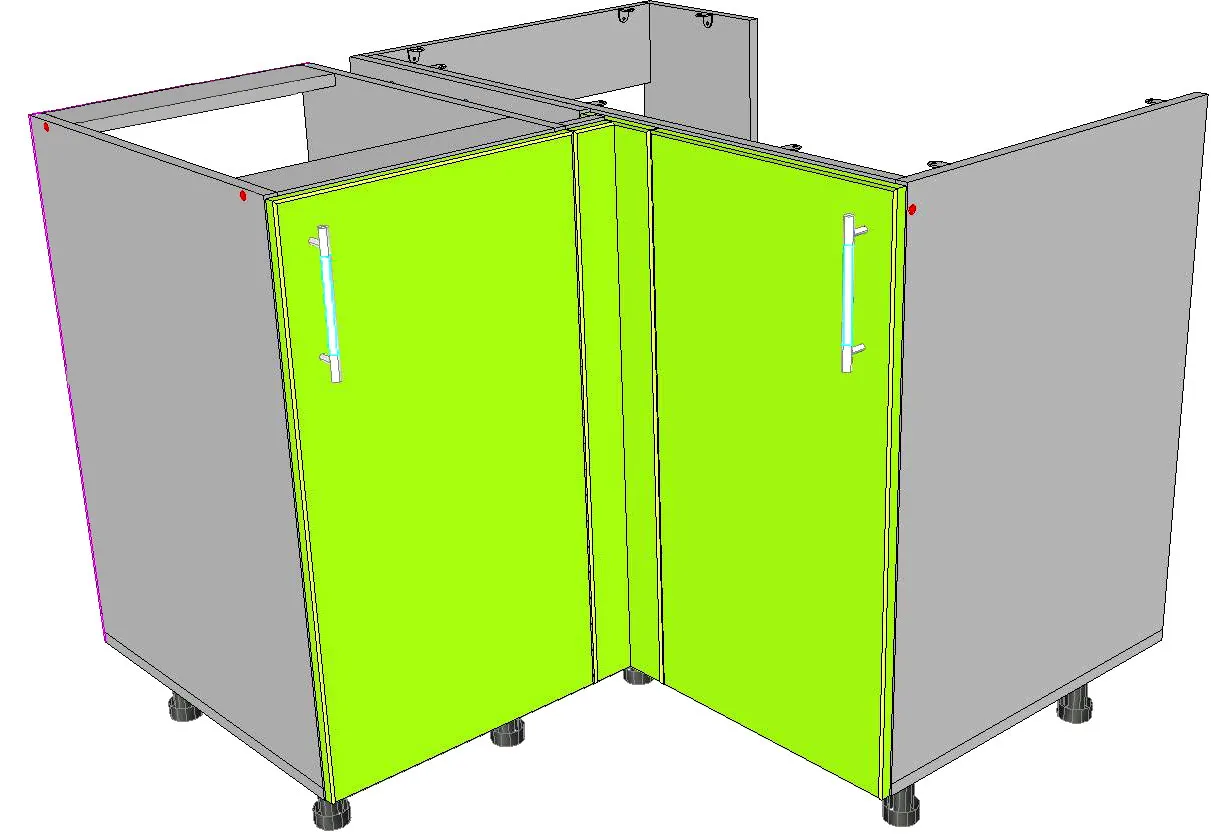

Угловая тумба 90 градусов под мойку для кухни3

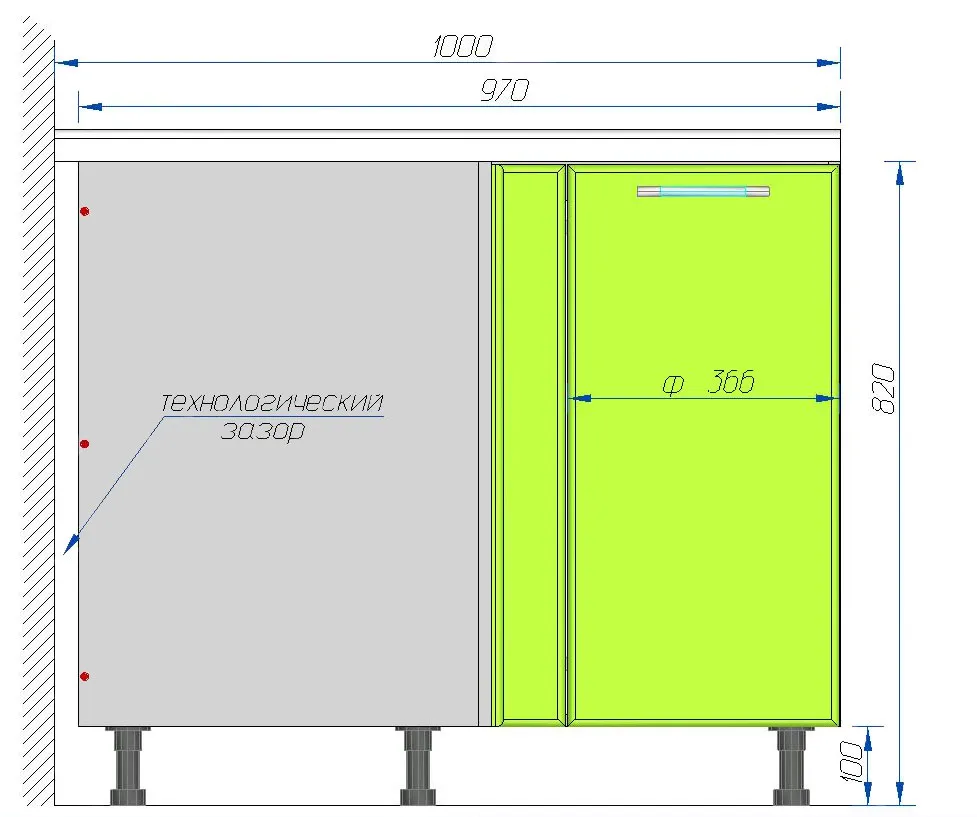

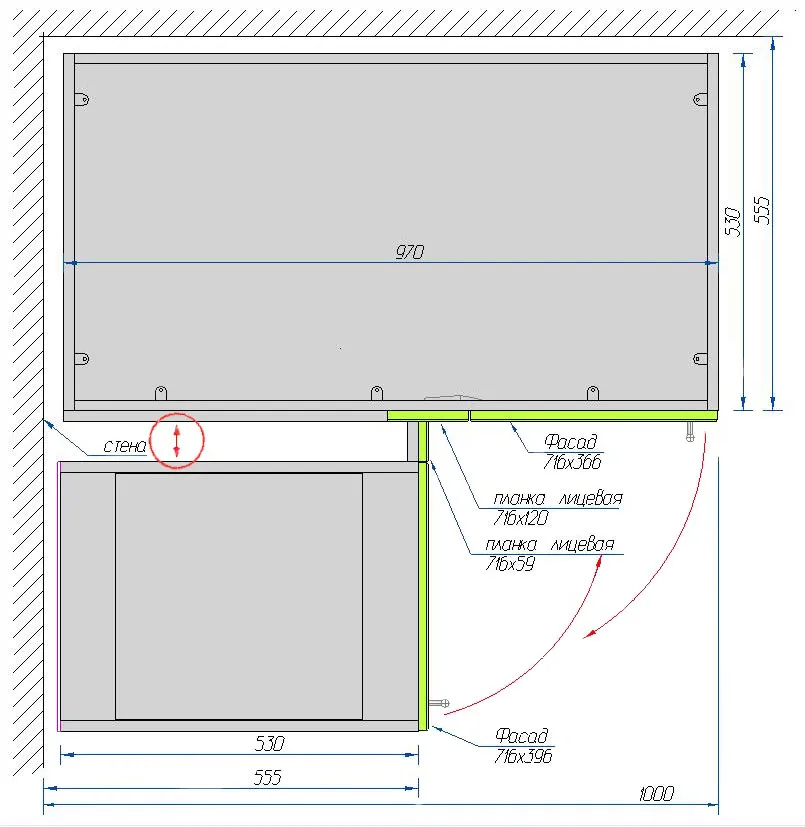

Модель имеет габаритную ширину 970 мм. На рисунке ниже изображена установка такой тумбы, имеющей технологический зазор 30 мм между фасадом и стеной.

Угловая тумба 90 градусов под мойку для кухни4

Ширина зазора может быть и больше 30 мм. Это зависит от расстояния, на котором проходят трубы и шланги для водоснабжения, канализации и подключения стиральной или посудомоечной машины.

Перейдем к списку необходимых деталей:

  1. Стойка ЛДСП 704*530 мм – 1 шт.
  2. Стойка ЛДСП 704*230 мм – 1 шт.
  3. Дно ЛДСП 970*530 мм – 1 шт.
  4. Заглушка ЛДСП 720*480 мм – 1 шт.
  5. Планка ЛДСП 60*938 мм – 1 шт.
  6. Планка ЛДСП 120*514 мм – 1 шт.
  7. Планка ЛДСП 720*59 мм – 1 шт.
  8. Лицевая планка 716*120 мм – 1 шт.
  9. Лицевая планка 716*59 мм – 1 шт.
  10. Фасад 716*366 мм – 1 шт.
  11. Петли штольные (для крепления к фальшпанели) – 2 шт.
  12. Опоры для мебели – 5 шт.
  13. Конфирматы (евровинты) – 14 шт.
  14. Уголок металлический – 8 шт.

7, 8 и 9 детали лицевые, поэтому должны быть изготовлены из одного материала.

Это все, что понадобится для сборки угловой кухонной тумбы.

Можно заготовить две планки ЛДСП 720*59 мм и установить одну в обозначенное красным кружком место (рис. ниже). Это позволит сделать соединение двух тумб более жестким. Не хочу оспаривать этот способ, но он годится, только если угол между стенами 90°. А в наших квартирах такое бывает не всегда.

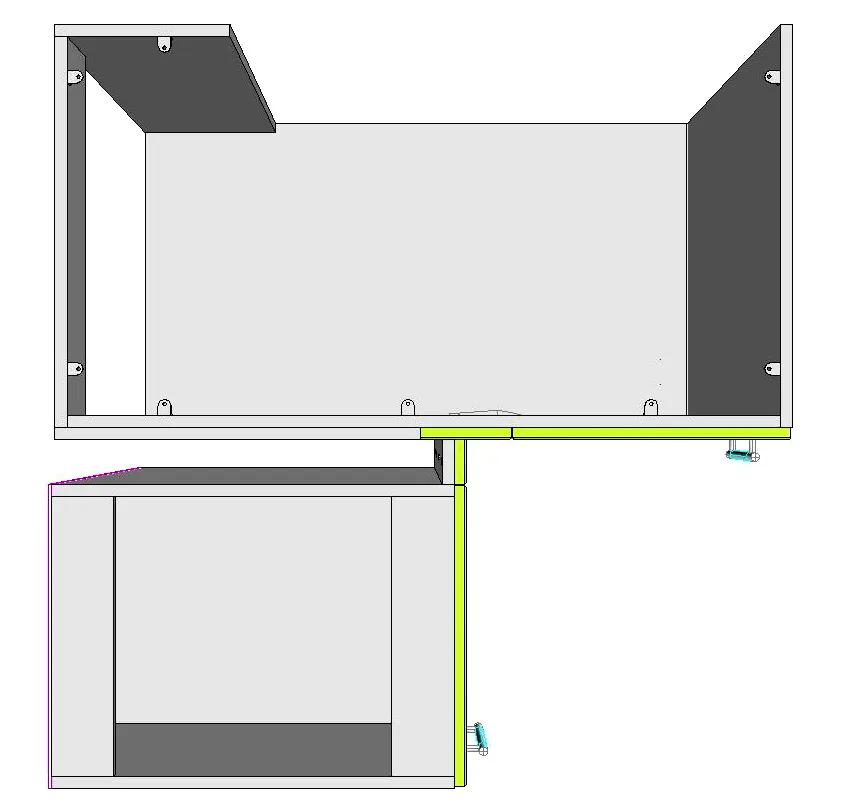

Угловая тумба 90 градусов под мойку для кухни5

Если угол между стенами не прямой, лучше не устанавливать дополнительную планку, вполне достаточно одной. На нижнем рисунке показано, что без установки второй планки, даже если угол не равен 90°, размер тумбы от стены до фасада сохраняется равным 555 мм.

Угловая тумба 90 градусов под мойку для кухни6

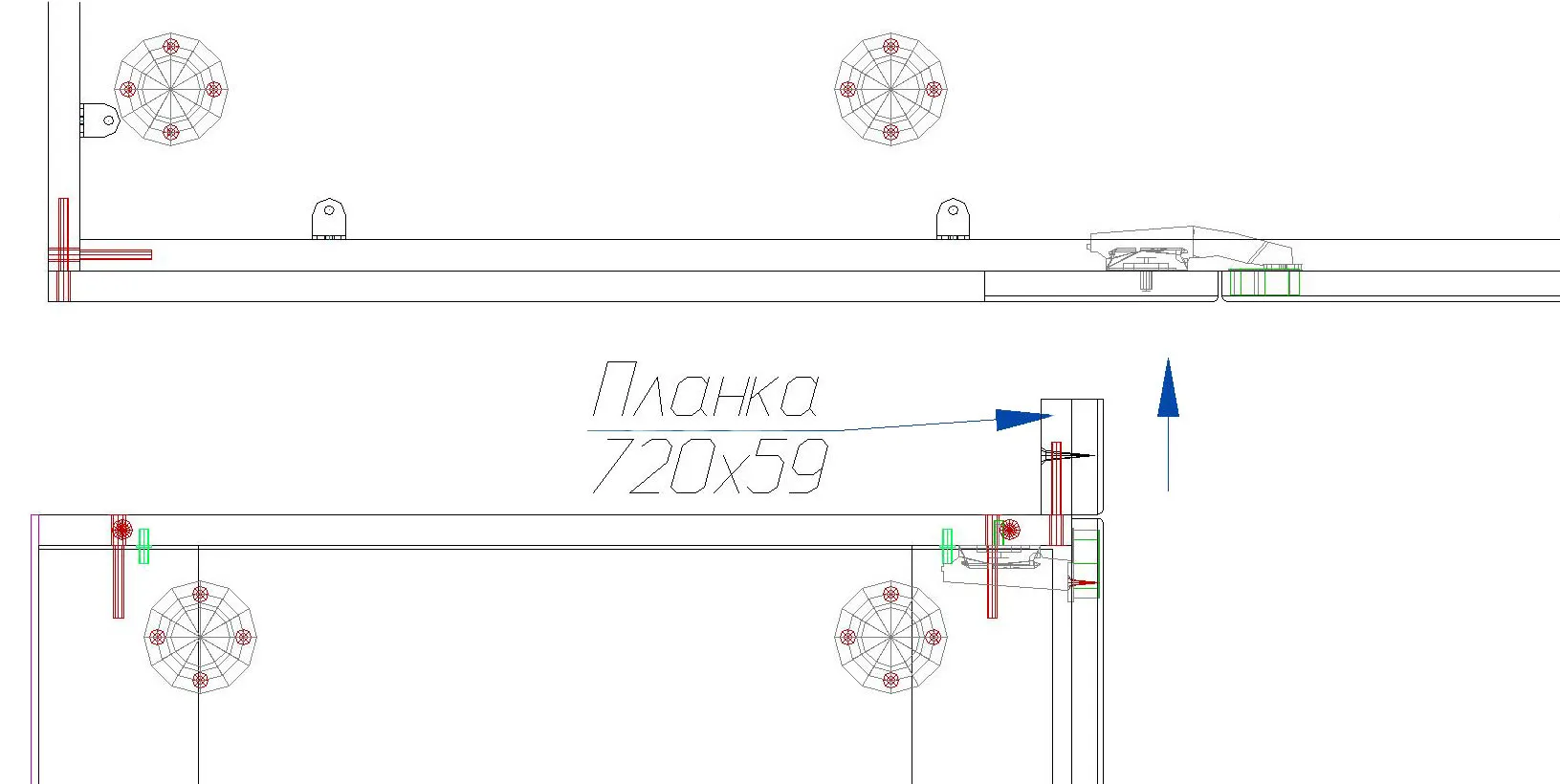

Планка ЛДСП 720*59 мм в таком случае сначала прикручивается к примыкающей тумбе, затем выверяются расстояния до стен, и после этого планка прикручивается к угловой тумбе.

Угловая тумба 90 градусов под мойку для кухни7

Крепление лицевой планки и заглушки к корпусной планке

Предлагаю рассмотреть некоторые нюансы, связанные с креплением лицевой планки и глухой стенки тумбы к передней корпусной планке.

Глухую стенку надо монтировать к торцам дна и стойки тумбы при помощи конфирматов, а также прикрутить к передней планке на саморезы. Лицевую планку нужно прикрепить к корпусной планке и дну. Но, как мы помним, переднюю корпусную планку тумбы под мойку крепят, смещая вниз на 10 мм и на 3-5 мм назад. К задней части планка смещается, чтобы при закрывании дверки болты, которыми прикреплены ручки, не били по планке и не повредили ее поверхность.

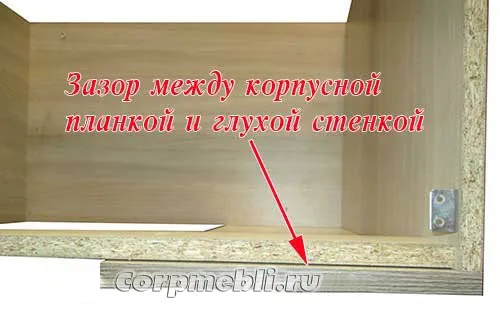

Крепление лицевой планки и заглушки к корпусной планке

Если лицевую планку и глухую стенку просто прикрутить саморезами к передней корпусной планке, то может произойти деформация верхней части стенки или планки, поскольку они стягиваются между собой на расстояние зазора.

А из-за деформации отдельных деталей конструкции может произойти деформация всего модуля, что не приветствуется.

В данном случае не произойдет серьезного нарушения конструкции тумбы. Однако корпусные планки и стенка от избыточного напряжения в местах креплений деформируются, а это нежелательно.

Чтобы исправить ситуацию, следует применить очень простой прием – поместить между корпусной планкой и глухой стенкой, а также между корпусной и лицевой планками кусок ДВП. Он по толщине приблизительно равен величине зазора.

Крепление лицевой планки и заглушки к корпусной планке2

Крепление лицевой планки и заглушки к корпусной планке3

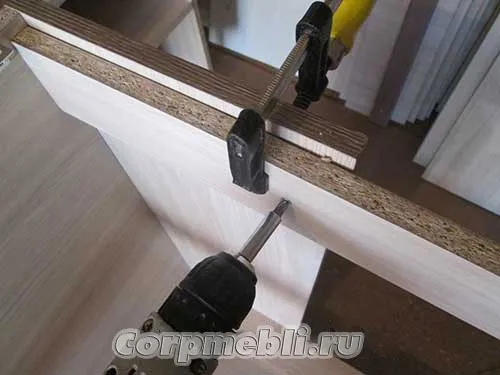

Для удобства надо поместить кусок ДВП между деталями и стянуть их струбциной. После этого можно все закрепить при помощи саморезов.

В результате детали будут плотно соединены между собой и при этом не нарушится зазор, полученный от смещения планки вглубь корпуса.

На этом этапе сборка угловой тумбы завершается. Можно приступить к рассмотрению следующей конструкции.

Трапециевидная угловая тумба под мойку

Давайте разберемся, как сконструировать угловую трапециевидную кухонную тумбу, имеющую распашной фасад.

Трапециевидная угловая тумба под мойку

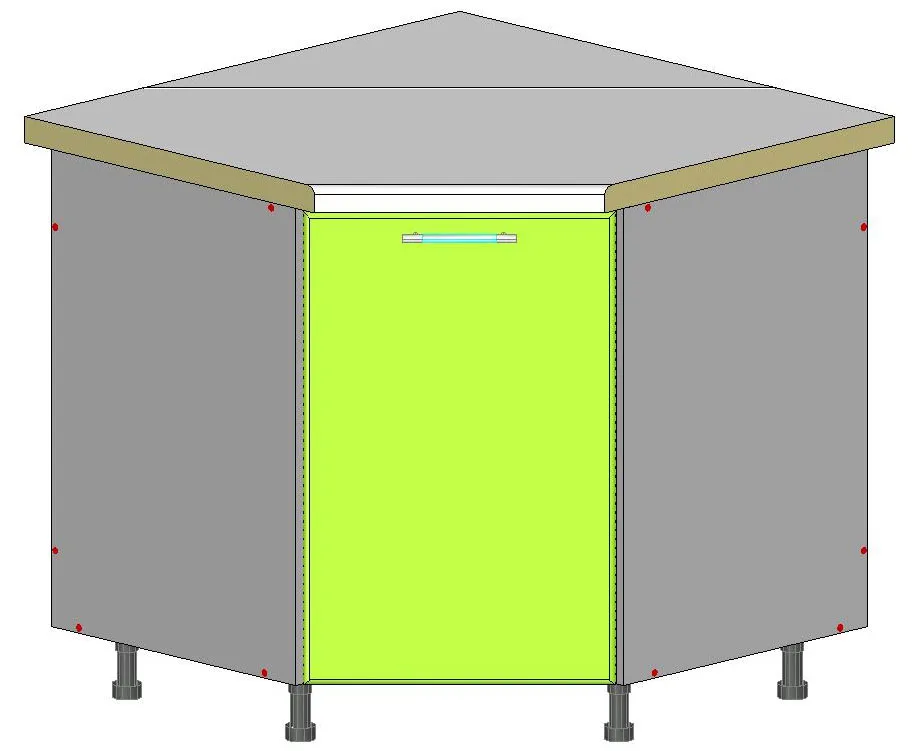

Такие изделия имеют несколько разновидностей, которые отличаются как конструкцией самих корпусов, так и форматами столешниц. Например, цельная столешница, выполненная из искусственного камня. Но мы разберем варианты столешниц из постформинга:

Цельная столешница – в этом случае могут возникнуть проблемы с поиском столешницы необходимого цвета.

Столешница со стыком – состоит из двух элементов, при сборке важно сделать правильное соединение.

Трапециевидная угловая тумба под мойку2

Столешница с малым подиумом – в этом случае угловая часть (косынка) столешницы приподнимается над основной поверхностью гарнитура на расстояние толщины «косынки».

Трапециевидная угловая тумба под мойку3

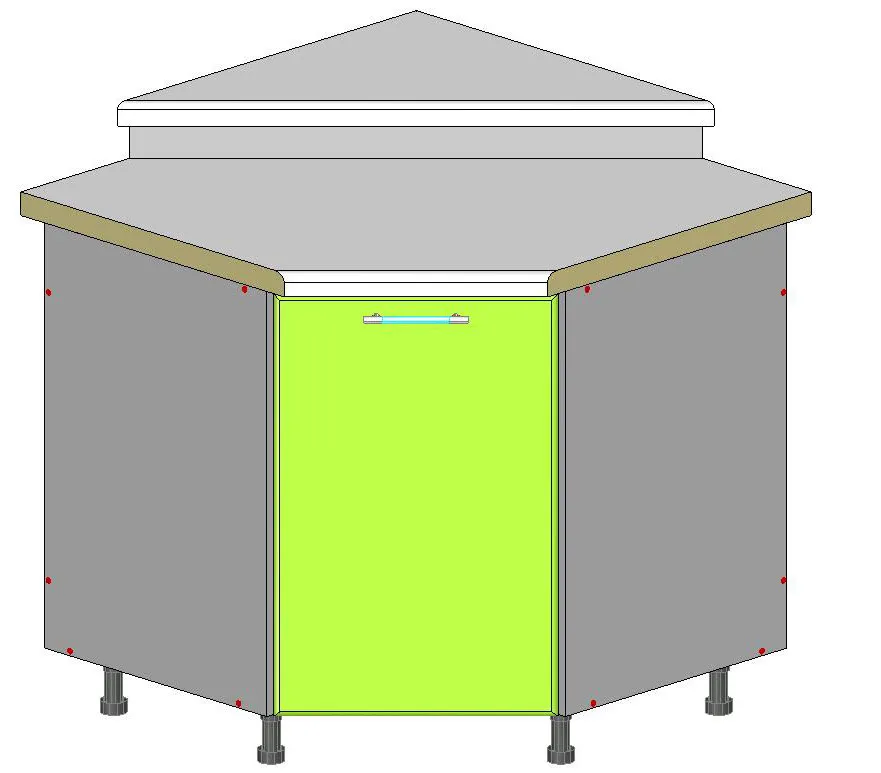

Столешница с большим подиумом – угловая часть такой столешницы приподнята над основной поверхностью на необходимую высоту.

Трапециевидная угловая тумба под мойку4

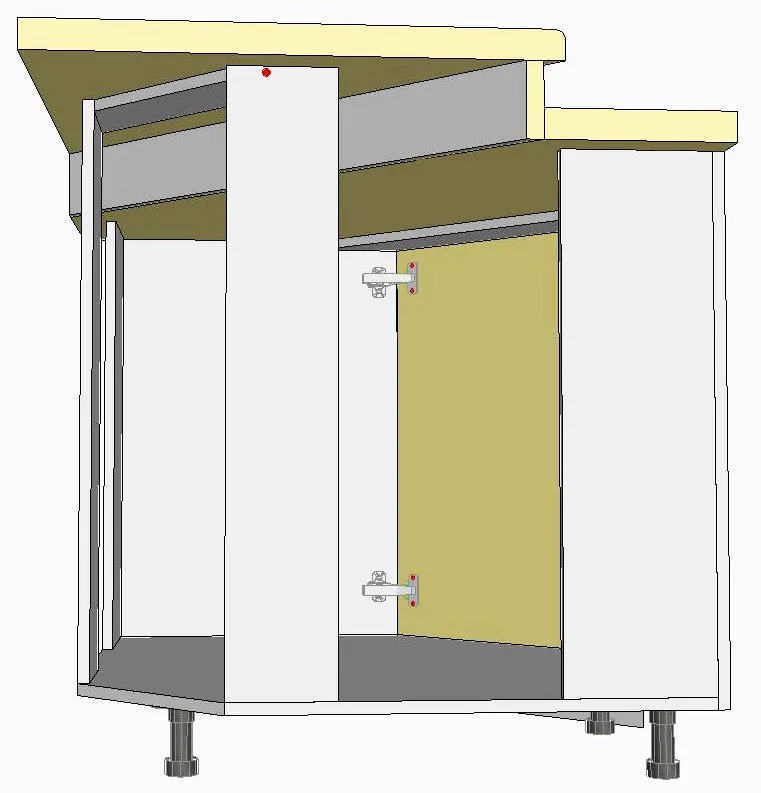

Чаще всего нижние кухонные тумбы, в том числе и угловые, проектируют так, что стойки (боковины) устанавливаются на дно модуля. При использовании данной технологии в трапециевидной конструкции, фасад не будет прикрывать дно тумбы – оно будет находиться в зоне видимости (рис.1).

Трапециевидная угловая тумба под мойку5

Мы будем рассматривать конструкцию угловой тумбы, в которой боковины крепятся к дну сбоку. Результат такого крепления представлен на рис.2.

Трапециевидная угловая тумба под мойку6

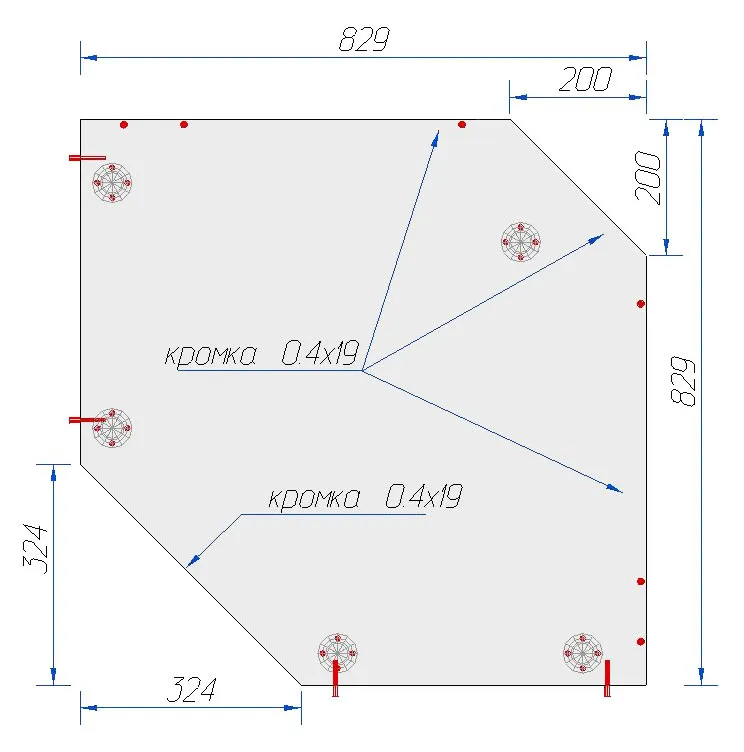

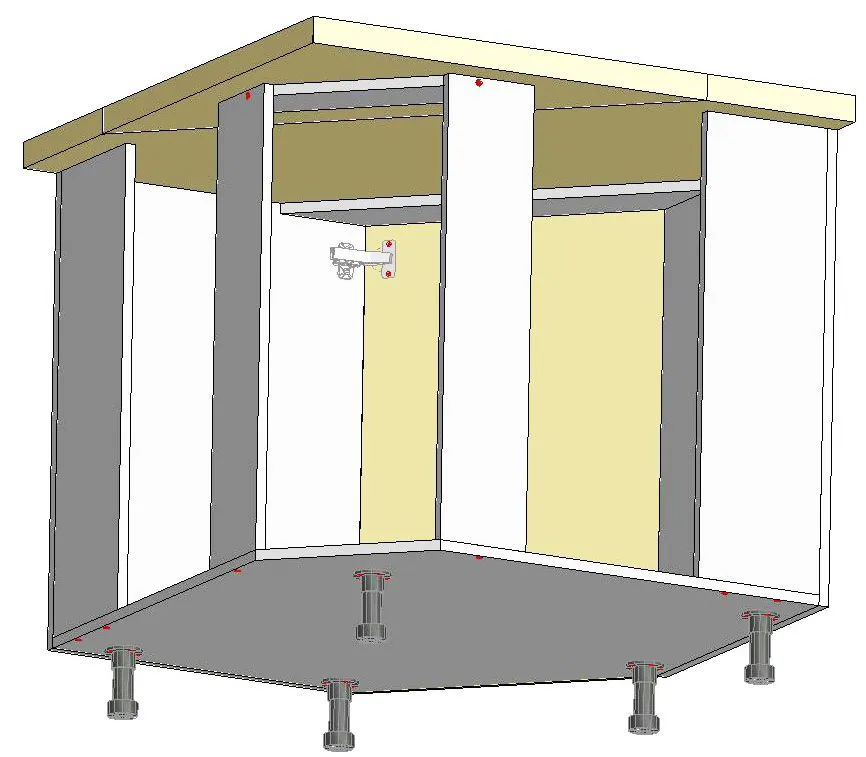

Ниже представлена деталировка трапециевидной угловой тумбы с цельной столешницей или со столешницей со стыком.

Трапециевидная угловая тумба под мойку7

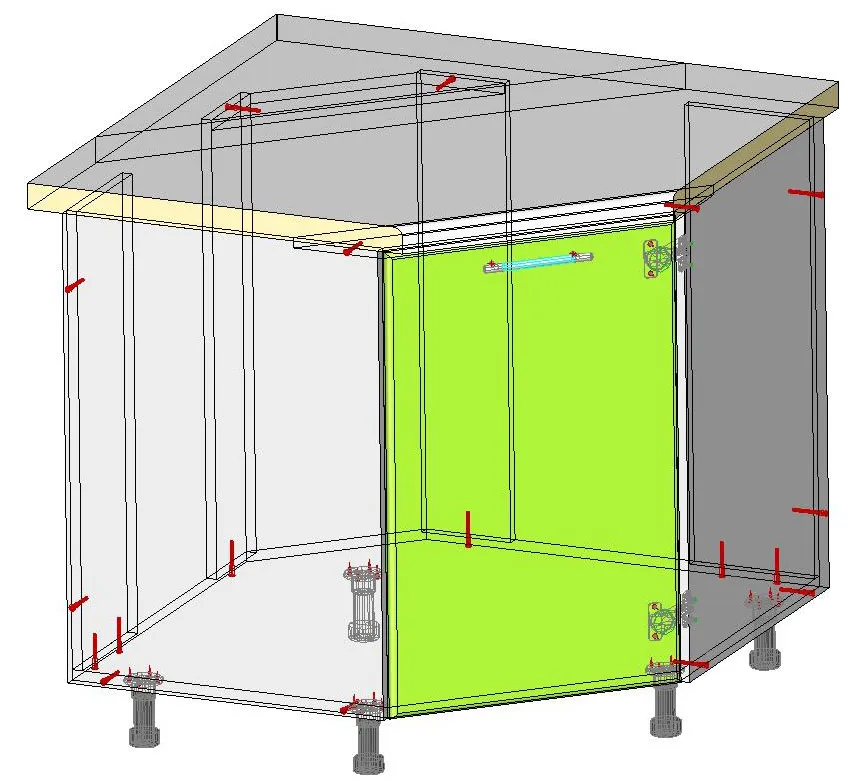

Габариты изделия (со столешницей) – 900мм*900мм. Размер свеса столешницы к стенам – 55 мм. Это значит, чтобы получить размеры тумбы, надо от габаритного размера отнять размер свеса столешницы (900 — 55 мм). В результате получится 845*845 мм. Так как мы не будем ставить боковины на дно, а присоединим их сбоку, то от 845 мм нужно отнять толщину боковин (16 мм). В итоге получаем размеры дна тумбы – 829*829 мм. Ширина боковой стенки будет 505 мм, а ее высота – 720 мм.

Трапециевидная угловая тумба под мойку8

Далее надо отнять от 829 мм ширину боковой стенки (505 мм), так мы получим величину углового скоса (равнобедренный треугольник, катеты которого равняются 324 мм). Используя теорему Пифагора, найдем гипотенузу этого треугольника. Она будет равна 458,2 мм. Фактически у нас уже есть размеры фасада. Если отнять 1,2 мм на зазор, то получается 457 мм – ширина фасада, ну а его высота остается 716 мм.

При своих внушительных размерах трапециевидная тумба требует повышенной жесткости конструкции. На картинке ниже изображена схема изделия в собранном виде. Это позволит понять, как достигается необходимая жесткость данного модуля.

Трапециевидная угловая тумба под мойку9

При сборке боковых стенок (720*505 мм), надо дополнительно установить стойки 704*200 мм и соединить их при помощи корпусной планки 658*100 мм с угловыми спилами под углом 45°.

Трапециевидная угловая тумба под мойку10

Другие две корпусные стойки – 704*142 мм, крепим к задней части тумбы, установив их на дно изделия. И также соединяем их при помощи планки 460*100 мм с угловыми спилами.

Трапециевидная угловая тумба под мойку11

Чтобы получить подиум надо приподнять заднюю косынку, увеличив длину задних корпусных стоек на 100 мм.

Трапециевидная угловая тумба под мойку12

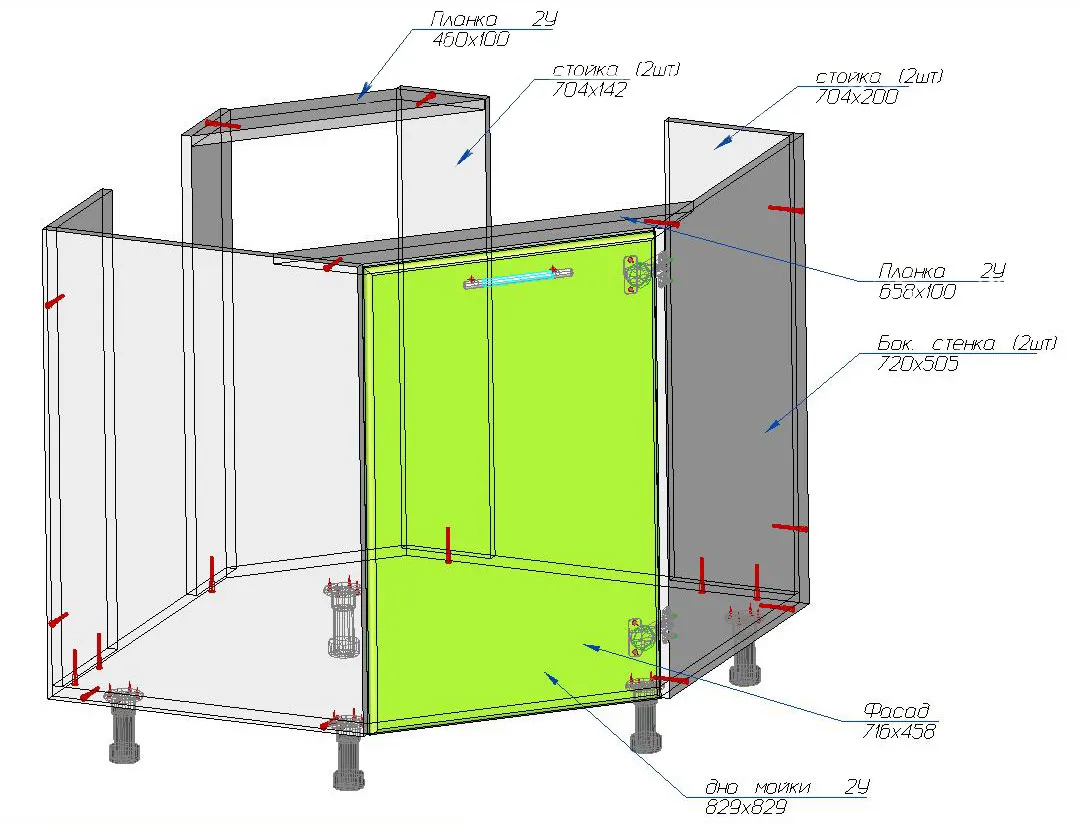

Подводя промежуточный итог, можно составить список необходимых деталей:

  1. Дно 829*829 мм – 1 шт.
  2. Боковые стенки 720*505 мм – 2 шт.
  3. Стойка 704*200 мм – 2 шт.
  4. Планка 2У 658*100 мм – 1 шт.
  5. Стойка 704*142 мм – 2 шт.

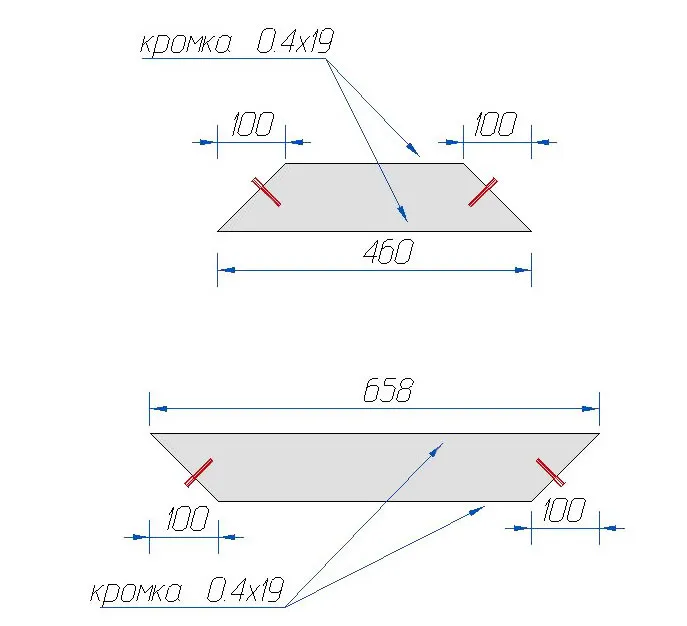

  6. Планка 2У 460*100 мм – 2 шт.
  7. Фасад 716*457 мм – 1 шт.
  8. Петли мебельные 45° — 2 шт.
  9. Опора регулируемая – 5 шт.
  10. Конфирматы (евровинты) – 18 шт.
  11. Уголки металлические – 6 шт.

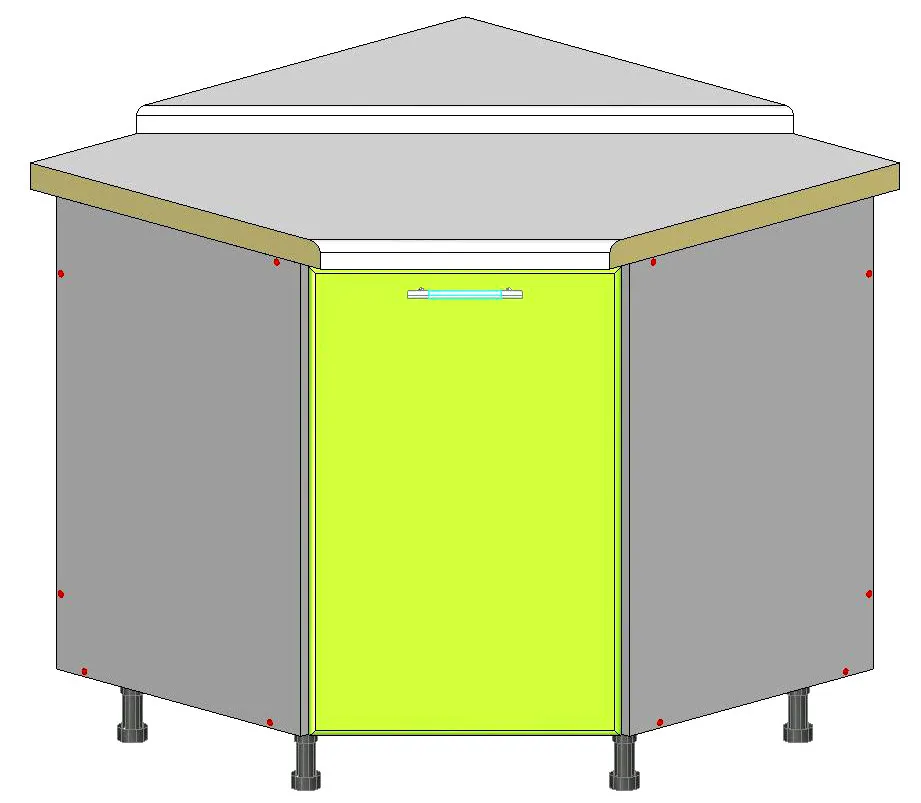

Это все детали и фурнитура, которые требуются для изготовления трапециевидной тумбы. Остается вырезать столешницу. На изображении ниже обозначены размеры всех деталей и угловых спилов, необходимых для получения столешницы со сторонами примыкания к стенам 900*900 мм.

Трапециевидная угловая тумба под мойку13

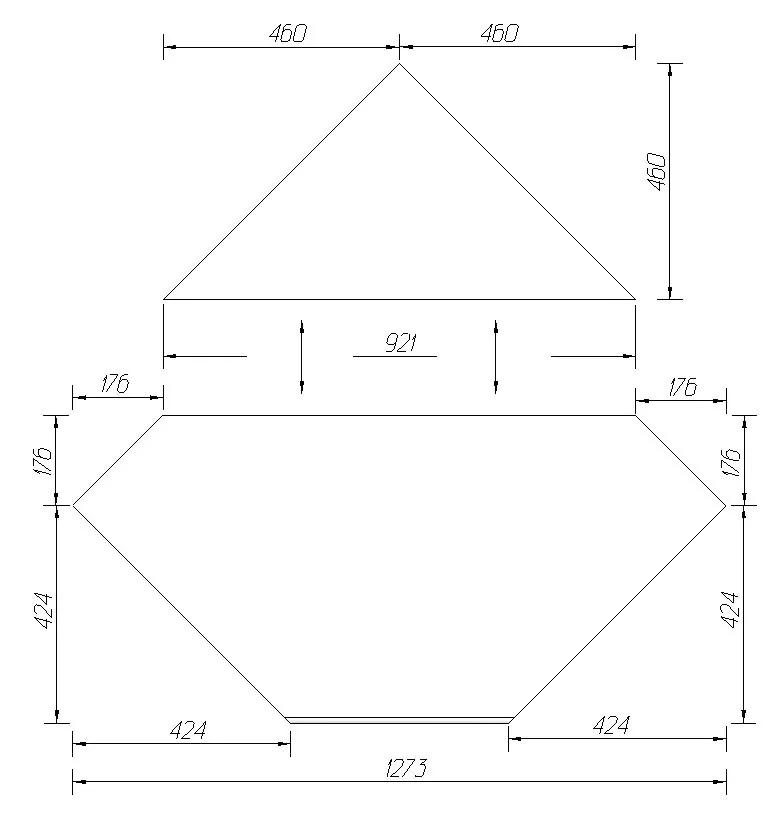

Для изготовления изображенной на картинке столешницы потребуется 2 детали. Размер первой – 1273*600 мм, с сохранением завала, размер второй – 921*460 мм, без завала. Заготовки надо стянуть между собой при помощи специальной стяжки.

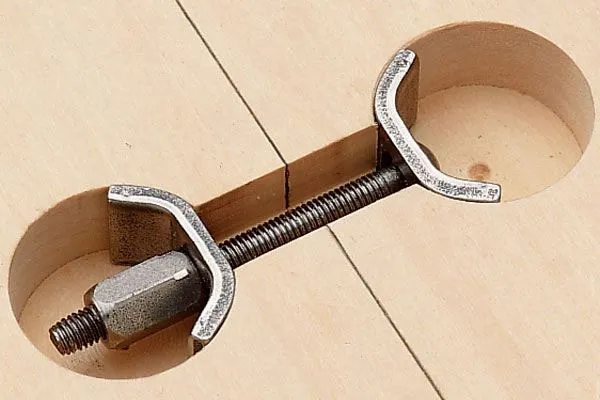

Принцип работы стяжки для столешниц

Стык следует предварительно обработать силиконом (он обладает водоотталкивающими свойствами).

Собственно, это все, что я хотел рассказать об изготовлении угловых и прямых кухонных тумб под мойку. Надеюсь, данная информация поможет вам сделать своими руками качественную мебель.
