Теплоноситель, используемый в системах центрального теплоснабжения, проходит через тепловой пункт до того, как добраться до секций радиаторов в каждой квартире и отдельных помещениях. В этом узле вода подогревается до необходимой температуры, а уровень баланса обеспечивается благодаря корректной работе элеваторной схемы отопления. В подвале любого многоэтажного дома, подключенного к центральной системе теплоснабжения, можно найти такой элеватор.

Содержание:

Принцип работы узла

Разбираясь, что такое элеватор, стоит отметить необходимость этого комплекса для соединения с его помощью тепловых сетей и частных потребителей. Тепловой узел – это модуль, выполняющий функции насосного оборудования. Чтобы увидеть, что такое элеватор в системе отопления, необходимо опуститься в подвал практически любого многоквартирного дома. Там среди запорной арматуры и измерителей давления удастся обнаружить искомый элемент отопительной системы (схема указана на рисунке ниже).

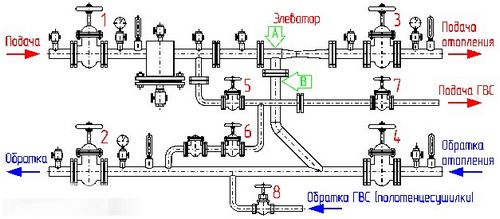

Схема элеваторного узла отопления: с гвс, без гвс, с размерами и счетчиком

Выясняя, элеватор, что это такое, стоит определить его функционал по выполняемым задачам. В их число входит перераспределение давления изнутри отопительной системы, при этом выдается теплоноситель с допустимой температурой. Фактически объем воды удваивается, перемещаясь по магистралям от котельной. Такой эффект достигается при наличии воды в отдельном герметизированном сосуде.

Температура теплоносителя, поступающего из котельной, обычно находится в пределах 105-1500С. Использовать его с данным параметром в бытовых условиях не представляется возможным по соображениям безопасности.

Нормативными документами регламентировано граничное температурное значение для теплоносителя, которое должно составлять не более 950С.

Для справки. В настоящее время активно обсуждается вопрос о снижении температуры горячей воды с 600С, предусмотренной СанПин, до 500С, мотивируя это необходимостью экономить на ресурсах. Как отмечают эксперты, такую минимальную разницу потребитель не заметит, а для того, чтобы ежесуточно проводилась надлежащая дезинфекция воды в трубах, рекомендуется повышать ее до 700С. Насколько эта инициатива рациональна и обдумана, пока рано судить. Изменения в СанПин еще не внесены.

Возвращаясь к теме элеватора системы отопления, отметим, что температуру в системе обеспечивает именно он. Благодаря данным действиям удается снизить риски:

  • с чрезмерно перегретыми батареями легко получить ожег;
  • радиаторы отопления не всегда способны выдерживать длительное время воздействие повышенной температуры теплоносителя под давлением;
  • разводка из полимерных или металлопластиковых труб не предусматривает их применение с таким горячими теплоносителями.

Чем удобен именно этот узел

Элеваторный узел в любом многоквартирном доме

Можно услышать мнение о том, что было бы удобнее не использовать элеватор отопления с таким принципом работы, а подавать напрямую воду меньшей температуры. Однако, это мнение ошибочное, ведь придется существенно повысить диаметры магистралей для передачи более холодного теплоносителя.

ВИДЕО: Элеваторный узел магистрали ЦО

Фактически, грамотная схема теплового узла отопления позволяет подмешивать в подающий объем воды часть объема из обратки, который уже остыл. Хотя в некоторых источниках элеваторный узел системы отопления относят к устаревшему гидравлическому оборудованию, но он доказал свою эффективность в работе. Более современными приборами, используемыми вместо схемы элеваторного узла, являются следующие типы:

  • пластинчатый теплообменник;
  • смеситель с трехходовым клапаном.

Функционирование элеватора

Рассматривая, элеваторный узел системы отопления, что это такое и как работает, стоит отметить, что у рабочей конструкции есть сходство с водяными насосами. Однако, эксплуатация не требует передачи энергии из других систем. Свою надежность он проявляет при определенных условиях.

Снаружи базовая часть аппарата внешне схожа с гидравлическим тройником, смонтированным на обратной ветке. Однако, сквозь стандартный тройник теплоноситель безболезненно проникал бы в обратку без прохождения по радиаторам. Такое поведение являлось бы бессмысленным.

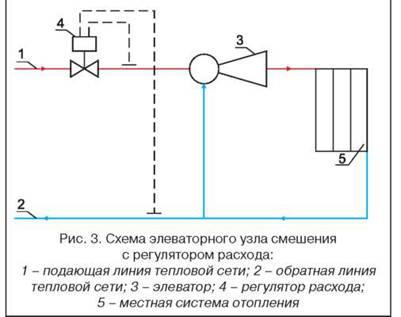

Схема элеваторного узла отопления: с гвс, без гвс, с размерами и счетчиком

Стандартная схема элеватора

В классической схеме элеваторного узла системы отопления присутствуют следующие составные части:

  • Предкамера, подающая труба, на конце которой расположено сопло определенного диаметра. В нее поступает теплоноситель из обратки.
  • В выходной части вмонтирован диффузор. Он передает воду потребителям.

Сегодня встречаются узлы, где диаметр сопла регулируется электрическим приводом. Это дает возможность оптимизировать температуру теплоносителя в автоматическом режиме.

Выбор узла с электроприводом основан на том, что можно изменять коэффициент смешения теплоносителя в пределах 2-5, что невозможно в элеваторах, где диаметр сопла не регулируется. Таким образом система с регулируемым соплом позволяет значительно экономить на отоплении, что возможно в домах, где установлены центральные счетчики.

Строение

Как работает схема теплового узла

В целом принцип работы можно описать таким образом:

  • вода перемещается по магистрали от котельной к входу в сопло;
  • во время прохода по небольшому диаметру существенно повышается скорость рабочего теплоносителя;
  • формируется район с небольшим разряжением;
  • за счет образовавшегося вакуума вода подсасывается из обратки;
  • турбулентные потоки однородной массой отправляются к выходу сквозь диффузор.

Более подробно можно все рассмотреть на рабочей схеме.

Схема элеваторного узла отопления: с гвс, без гвс, с размерами и счетчиком

Для эффективной работы системы, в которой задействована схема элеваторного узла системы отопления, нужно обеспечить величину по значениям давления между подачей и обраткой больше, чем значение расчетного гидросопротивления.

Недостатки системы

Кроме позитивных качеств, тепловой узел или схема теплового узла имеют определенный недостаток. Он заключаются в следующем. Элеватор системы отопления не имеет возможности проводить регулировку выходной температурной смеси. В такой ситуации понадобится замерить разогретый теплоноситель из магистрали или от обратного трубопровода. Понижать температуру удастся лишь при изменении габаритов сопла, что конструкционно не получается сделать.

В некоторых случаях спасают элеваторы, имеющие электропривод. В их конструкцию входит механический привод. Данный узел приводится в действие с помощью электрического привода. Таким способом удается варьировать в диаметре сопла. Базовым элементом такой конструкции является дроссельная иголка, имеющая конусный вид. Она входит в отверстие по внутреннему диаметру конструкции. Перемещаясь на определенное расстояние, ей удается корректировать температуру смеси именно за счет изменения диаметра сопло.

На валу бывает смонтирован как привод ручной в виде рукоятки, так и запускаемый дистанционно электроприводной движок.

За счет таких модернизированных решений котельная в подвале не претерпевает значительных дорогостоящих переоборудований. Достаточно смонтировать регулятор, чтобы получить современный тепловой узел.

Неисправности

Схема элеваторного узла отопления: с гвс, без гвс, с размерами и счетчиком

В большинстве случаев поломки вызваны следующими факторами:

  • засорение оборудования;
  • постепенное увеличение диаметра сопло в процессе эксплуатации, в результате чего температуру теплоносителя сложнее контролировать;
  • забитые грязевики;
  • поломка арматуры;
  • выход из строя регуляторов и т.д.

Определить поломку этого устройства несложно, она сразу сказывается на температуре теплоносителя и на ее резком перепаде. При незначительных отклонениях от нормы, скорее всего, речь идет о засорении или небольшом увеличении диаметра сопло. Если перепад очень значительный (более 5 градусов), тогда уже нужно проводить диагностику и вызывать специалиста для ремонта.

Диаметр сопло увеличивается либо в процессе коррозии при контакте с водой, либо в результате непроизвольного сверления. И то, и другое в итоге приводит к разбалансировке системы и должно быть устранено незамедлительно.

Нужно знать, что современные модернизированные системы могут эксплуатироваться с узлами учета потребления электроэнергии. При отсутствии данного устройства в цепи отопления тяжело добиться экономичного эффекта. Установка же счетчиков тепла и горячей воды позволяет существенно снижать коммунальные платежки.

ВИДЕО: Принцип работы узла
