: Как решить проблему сложности передвижения в темных лестничных клетках и длинных коридорах и одновременно избежать излишнего потребления электроэнергии благодаря всегда включенному освещению? Как можно удобно включать и выключать свет при входе и выходе из коридора?

Содержание:

Схема подключения проходного выключателя с 2х мест

Проходной переключатель можно узнать по стрелкам на клавише

Схема подключения проходного выключателя с 2х мест

А вот у перекрестного переключателя стрелки расположены по горизонтали

Что такое проходной выключатель и в чем его отличие от обычного

Начнем с того, что дадим определения этим понятиям:

  • Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов короткого замыкания, если он не имеет специального оборудования гашения дуги. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.
  • Переключатель — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).
Схема подключения проходного выключателя с 2х мест

Такова схема включения подобных приборов

Но если теперь понятно, чем выключатель отличается от переключателя, то стоит подумать, что же собой представляет переходник. Вообще его устройство – это нечто общее между ними. Хотя, если вдуматься в вопрос «выключатель проходной – что это такое», то можно сказать, что это больше «переключатель». А для того, чтобы более полно понять каков его принцип работы и устройство, попробуем разобраться в этом более подробно.

Каков принцип работы проходника

Принцип работы проходного выключателя на первый взгляд прост. Человек входит в затемненный коридор или на лестничный марш и включает освещение. Далее, пройдя необходимую территорию, уже при помощи другого переключателя он выключает свет. При этом данные действия можно повторять как в том же порядке, так и обратно.

Если в общих чертах рассмотреть устройство проходных выключателей, то можно сказать, что оно немного сложнее, чем у обычных. К примеру, до их появления, для выполнения такой функции с нескольких точек использовались магнитные пускатели, которые имеют более высокую цену, слишком габаритны, а к тому же издают некоторый гул при работе.

Схема подключения проходного выключателя с 2х мест

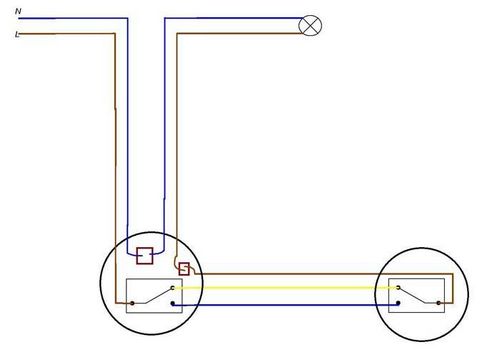

Наиболее простая схема подключения проходного переключателя

По схеме такие переключатели схожи с двухклавишными. Это значит, что в принципе двойной выключатель можно использовать в этом качестве. Единственным неудобством здесь становится то, что двухклавишный выключатель можно использовать там, где применяется одноклавишный переключатель. Отсюда вывод, что проходник экономит место и время, затрачиваемое на монтаж.

Попробуем понять суть работ, которые необходимо выполнить для самостоятельного изготовления подобного прибора, а так же некоторые нюансы его подключения.

Как сделать проходной выключатель из обычного и схема его подключения

Перед тем, как сделать проходной выключатель из обычного, нужно понять способ и схему его подключения. Глядя на схему простого прерывателя с двумя клавишами можно увидеть, что он имеет одну вводную и две выходные клеммы. Тогда пара прерывателей в схеме должна быть смонтирована как бы в зеркальном отражении. Ввод фазы идет на вводную клемму первого, выходные контакты обоих прерывателей соединяются между собой двумя отдельными проводами. Ну а уже вводная клемма второго выключателя коммутируется с потребителем. Ноль при этом идет непосредственно на лампу.

Схема подключения проходного выключателя с 2х мест

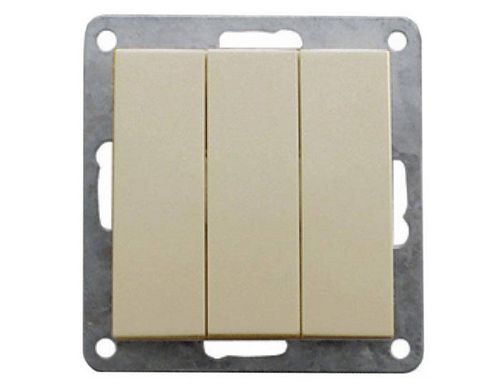

А вот трехклавишные переключатели могут быть и без стрелок. В этом случае нужно смотреть на количество контактов

Важная информация! Неудобство здесь составляет то, что для подачи напряжения на потребителя приходится выключить одну клавишу и включить другую. К тому же, исходя из схемы монтажа, можно понять, что перед тем, как установить проходной выключатель нужно убедиться в таковой возможности. Это означает, что между прерывателями должна быть связь из 2-х проводов (для одноклавишных).

Схемы подключения различных видов проходных переключателей

Подобное оборудование, по аналогии с обычными прерывателями, может быть:

  • Одноклавишным – самый простой как в схеме, так и в монтаже;
  • Двухклавишным;
  • Трехклавишным.

Существуют и более сложные виды, но сегодня о них говорить не будем ввиду их достаточно редкого применения. Попробуем разобрать, как правильно подключить проходной выключатель при помощи некоторых советов и инструкций. Так же, уважаемому читателю наверняка помогут и фото иллюстрации. Ведь когда наглядно показаны действия, выполнить монтаж намного проще.

Схема подключения одноклавишного выключателя и полная инструкция монтажа

Суть работы самого одноклавишного перекрестного переключателя наверняка уже понятна. А потому сейчас рассмотрим пошагово, как же он монтируется, используя наглядные фото примеры.

Фото Описание работ
Схема подключения проходного выключателя с 2х мест

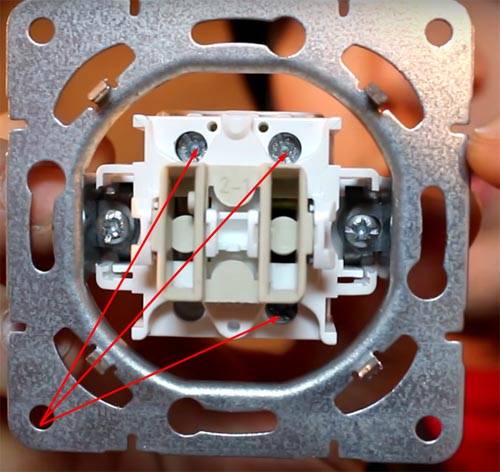

В открытом виде переключатель с одной клавишей выглядит как обычный двухклавишник. На иллюстрации видны выходные контакты (сверху), и вводной (снизу).
Схема подключения проходного выключателя с 2х мест

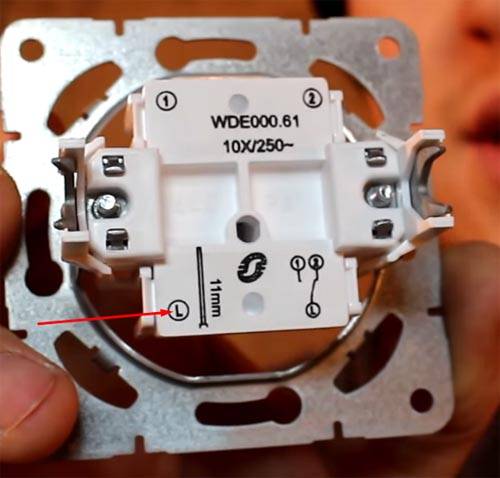

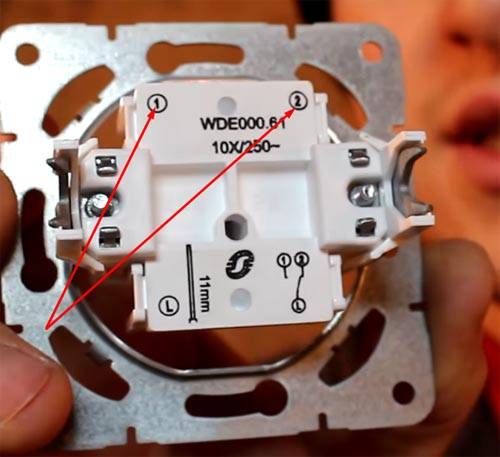

Обратная сторона требует дополнительных разъяснений. Латинской буквой «L» обозначен ввод фазного провода (или его выход на осветительный прибор).
Схема подключения проходного выключателя с 2х мест
Цифры 1 и 2 – это соединение прерывателей между собой
Схема подключения проходного выключателя с 2х мест

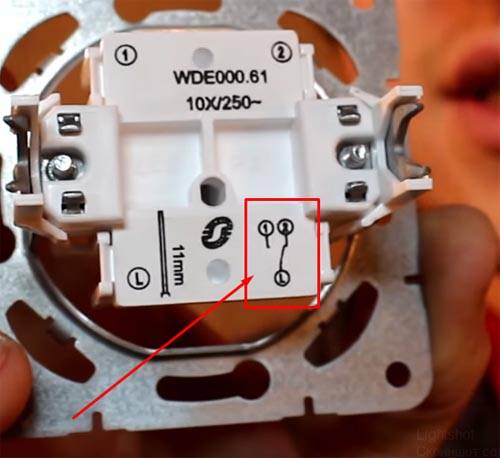

Это схема работы устройства. Именно по такой маркировке можно определить, что данный выключатель проходной.
Схема подключения проходного выключателя с 2х мест

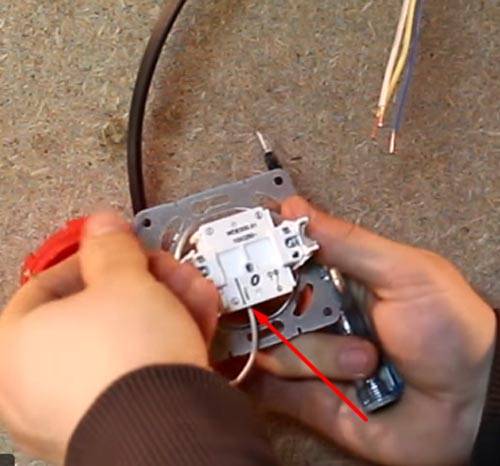

Начинаем монтаж первого. Как и принято, по цветовой маркировке, коммутируем белый фазный провод к вводной клемме
Схема подключения проходного выключателя с 2х мест

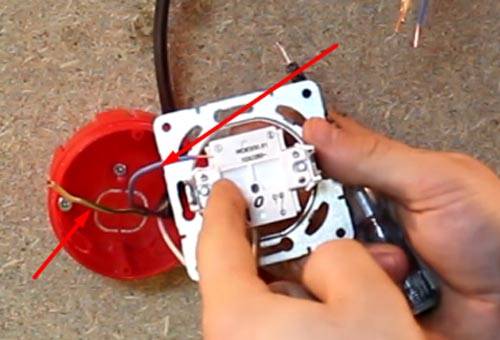

К выходным контактам цепляем оставшиеся два. При этом не имеет значения их цвет – здесь можно задействовать и желто-зеленый провод, как и получилось в нашем случае. Второй переключатель монтируется совершенно идентично.
Схема подключения проходного выключателя с 2х мест

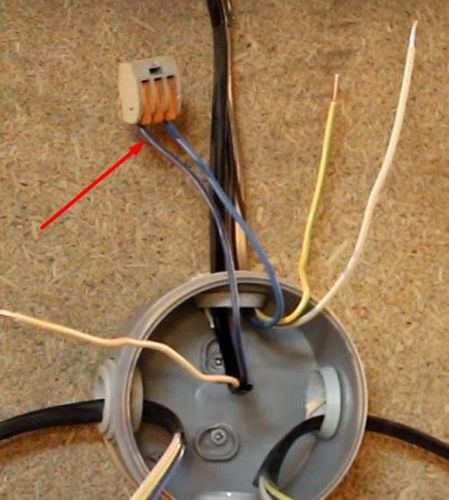

Переходим к распределительной коробке. Первым делом соединяется ноль вводного провода с нулем лампы. В нашем случае для коммутации используются специальные клеммники «Wago». Такой способ является более удобным.
Схема подключения проходного выключателя с 2х мест

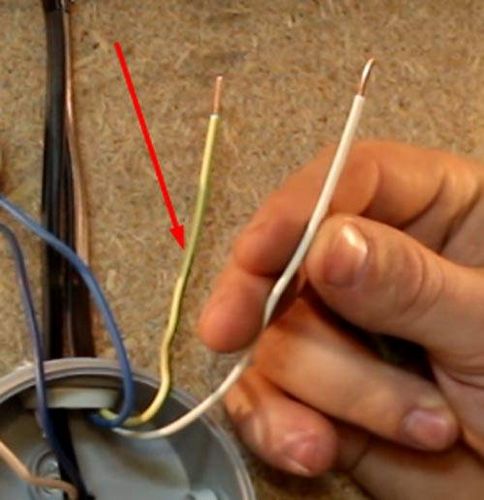

Заземление, приходящее по вводному кабелю можно убрать в сторону, если оно не используется. Если же земля необходима, то она так-же идет напрямую на потребитель.
Схема подключения проходного выключателя с 2х мест

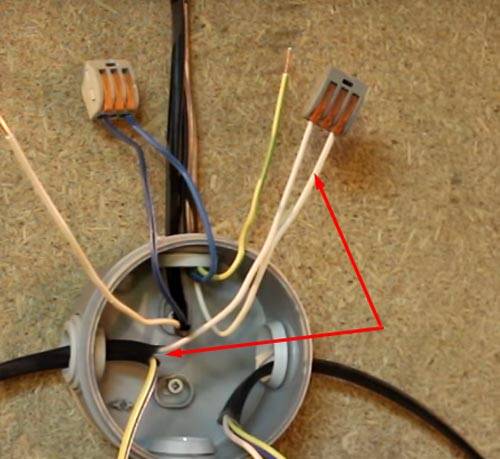

Фаза с питающего кабеля (белый провод) идет на один из выключателей. Какой – не имеет принципиального значения. Ведь скоммутированы они идентично.
Схема подключения проходного выключателя с 2х мест
Со второго переключателя белый провод пойдет уже на осветительный прибор.
Схема подключения проходного выключателя с 2х мест

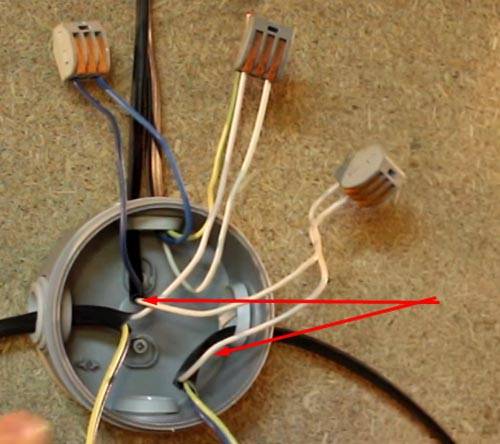

Остается лишь соединить оставшиеся провода, идущие от прерывателей по цветам между собой. Этим мы и обеспечим связь между ними…
Схема подключения проходного выключателя с 2х мест

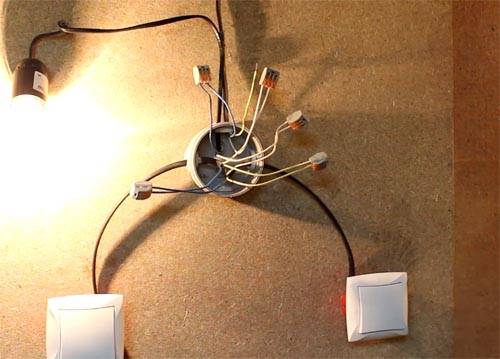

…и подав питание с вводного щита проверить работоспособность всей смонтированной схемы.

Таким образом, становится ясно, что особых сложностей в монтаже проходного одноклавишного переключателя нет.

Очень важно! Перед производством любых работ, связанных с электромонтажом необходимо снять напряжение с вводного автомата. Поражение электрическим током опасно не только для здоровья, но и для жизни.

Нюансы схемы подключения двухклавишных проходных выключателей

Для начала разберемся, в каком случае может понадобиться две клавиши. Все довольно просто. К примеру, имеется лестничный марш в 2 этажа. Зачем же включать свет на всех, если можно снизу включить свет на первом этаже, пройдя его переключить освещение на второй, а уже там все погасить. Ведь экономия электроэнергии в этом случае получится больше. Так же и в обычном коридоре – зачем Вам полное, яркое освещение, если есть возможность включения только дежурного света.

Монтаж здесь немного сложнее – ведь каждый из переключателей имеет уже не по 3 контакта, а по 6. Значит и кабельных жил, идущих к ним необходимо в 2 раза больше, чем в предыдущем случае. Именно поэтому важно не запутаться при распайке распределительной коробки. В остальном же все действия те же. Если вдуматься, то монтаж пары таких переключателей можно сравнить с коммутацией четырех одноклавишных.

Полезный совет! При прокладке кабелей для монтажа схемы проходных двухклавишных выключателей желательно маркировать провода, идущие на тот или иной светильник. Сделать это несложно при помощи цветной изоленты, зато такие действия избавят в последующем от лишней работы.

Подключение проходного двойного выключателя производится следующим образом.

Фото Выполняемое действие
Схема подключения проходного выключателя с 2х мест

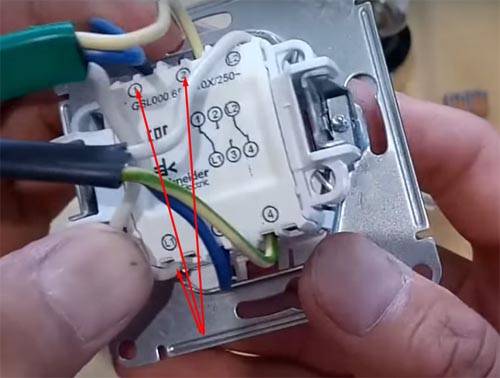

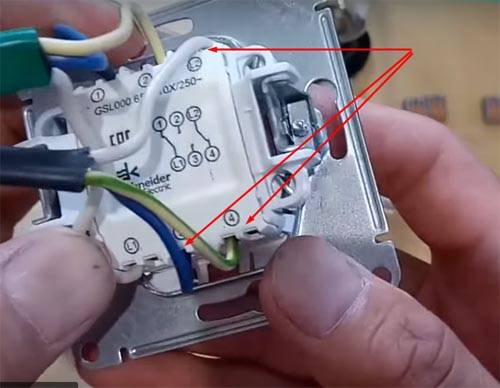

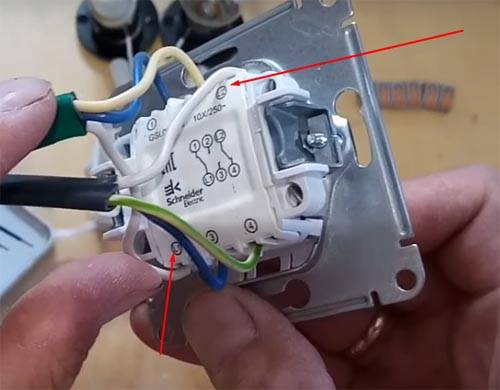

Как можно увидеть, контактов в таком переключателе шесть. К нему подходит 2 трехжильных кабеля. По маркировке клемм видно, что для фазных проводов есть 2 гнезда, обозначенных как “L1” и “L2”
Схема подключения проходного выключателя с 2х мест

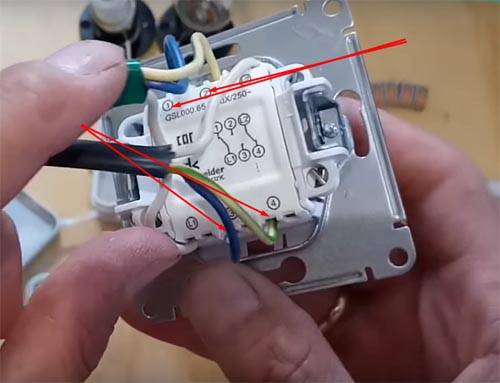

Клеммы же 1,2,3 и 4 предназначены для коммутации переключателей
Схема подключения проходного выключателя с 2х мест
Стоит отметить, что оставшиеся 2 жилы провода, фаза которого идет на “L1” обязательно подключаются к клеммам 1 и 2…
Схема подключения проходного выключателя с 2х мест
…То же касается и второго кабеля.
Схема подключения проходного выключателя с 2х мест

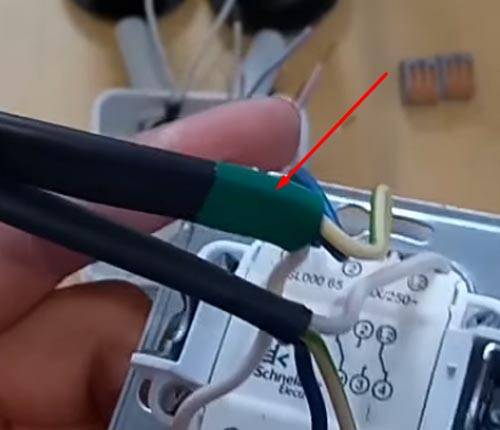

Чтобы не запутаться в последующем, лучше промаркировать обе стороны одного отрезка кабеля цветной изолентой. Второй можно оставить как есть
Схема подключения проходного выключателя с 2х мест
Другой переключатель монтируется совершенно идентично, провода так же маркируются (в нашем случае зеленой изолентой)
Схема подключения проходного выключателя с 2х мест

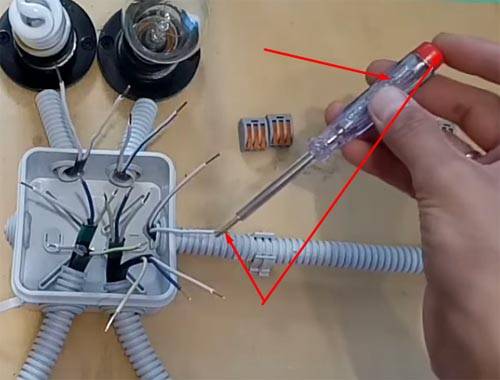

Обязательно проверяем отсутствие питания на приходящем проводе, по которому оно и будет в последующем подаваться
Схема подключения проходного выключателя с 2х мест
Первым делом соединяем приходящий ноль с обоими источниками света
Схема подключения проходного выключателя с 2х мест

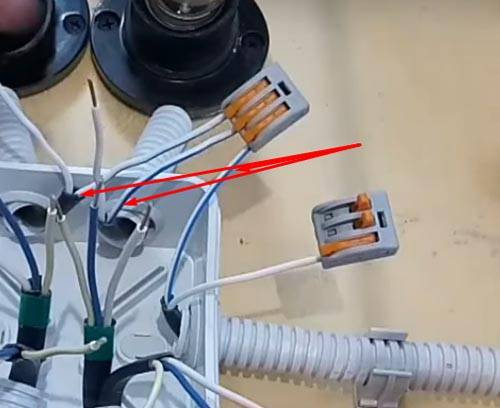

Теперь приходящая фаза раскидывается на обе подачи одного из переключателей. Какого – не имеет значения
Схема подключения проходного выключателя с 2х мест

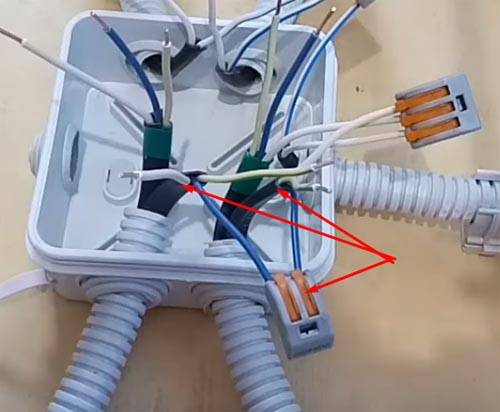

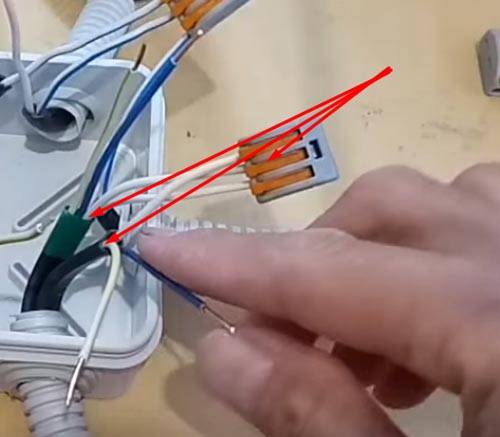

Дальше работаем исключительно с выходящими проводами, спаривая переключатели согласно цветовой маркировке. Не стоит забывать и о кабелях, помеченных изолентой
Схема подключения проходного выключателя с 2х мест

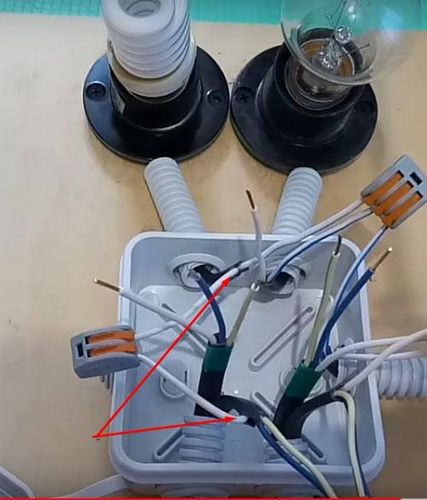

Выполнив эту работу, остается только соединить белые провода, вышедшие из второго проходника каждый с одной из ламп и подать питание

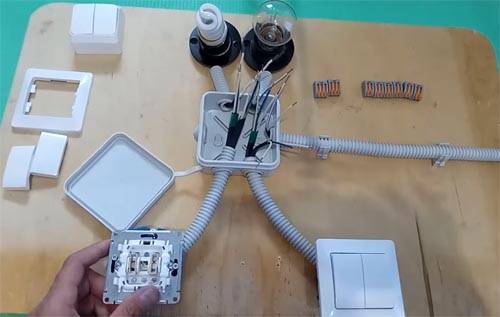

Как видите, определенная сложность в этой работе есть, но все же она вполне выполнима.

Важно! Электромонтаж любого устройства, а подобного тем более, требует максимальной собранности, внимательности и аккуратности. Электричество ошибок не прощает.

А теперь, поняв, как подключить двойной проходной выключатель, можно перейти и к сложным схемам.

Статья по теме:

В данном материале мы расскажем насколько сложна схема подключения двухклавишного выключателя, попутно рассмотрев и одноклавишный. А для удобства предоставим и пошаговую инструкцию подобной работы с фото примерами.

Установка и схема подключения трехклавишного проходного выключателя

Схема подключения проходного тройного выключателя принципиально ничем не отличается от предыдущих вариантов. Разница здесь лишь в количестве проводов. Дело в том, что на таком устройстве уже не 6, а 9 клемм. По аналогии с предыдущим вариантом добавляется еще 3 провода. При этом разноцветной изолентой маркируется уже 2 из 3.

Схема подключения проходного выключателя с 2х мест

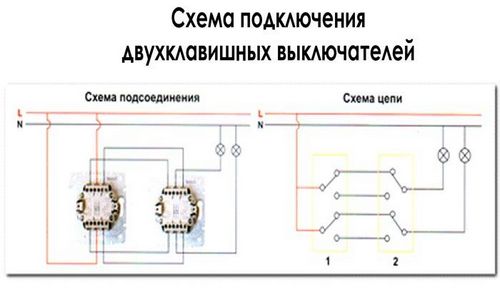

Схематическое изображение двухклавишного переключателя

Как подключить проходные выключатели: схемы подключения и видео инструкции

Для того чтобы более четко понять, как подключить проходной выключатель, предлагаем уважаемому читателю к просмотру видео инструкцию, которая более наглядно и полно объяснит алгоритм монтажа.

Но бывают случаи, когда необходимо установить проходной выключатель в трех или даже четырех помещениях. При подобном варианте уже не получится использовать только лишь проходные – их в схеме может быть лишь два. А значит, требуется дополнительное оборудование. Называется оно перекрестным выключателем. Подключение его так же не слишком сложно. Тем более если домашний мастер уже разобрался детально с предыдущим монтажом. Но не рассказать о перекрестных прерывателях нельзя.

Схема подключения проходного выключателя с 2-х мест: обобщение информации

Схемы подключения проходных выключателей на 2 точки мы разобрали выше поэтапно, но все же следует сделать некоторые уточнения. Вообще в электротехнике, если говорится о проектировании, планировании проводки в здании, такого понятия, как «установка проходного переключателя» нет. Единственное число здесь неприемлемо. В любой подобной схеме подключение проходных выключателей с двух мест – это аксиома. При увеличении количества точек управления в схему включают перекрестные. Но все же проходников всегда будет только два, ни больше, ни меньше.

Схема подключения проходного выключателя с 2х мест

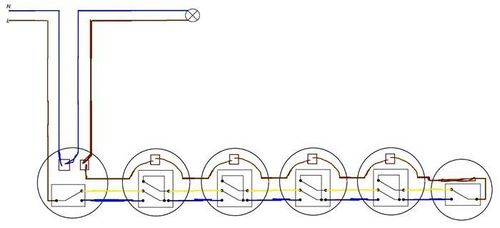

На изображении: 2,3,4 и 5 – перекрестные переключатели

Но если схема подключения переключателей с двух мест понятна, то как же быть в случае необходимости управления из нескольких точек? Будем разбираться.

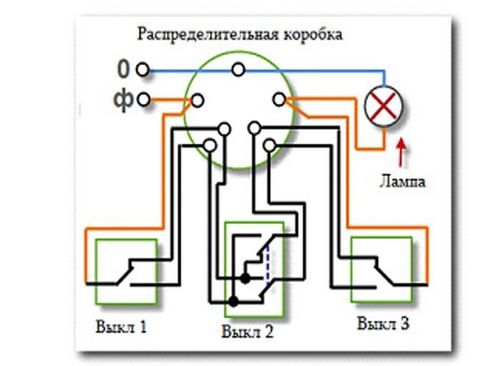

Схема подключения проходного выключателя с 3х мест: нюансы монтажа

Начать следует с того, что если быть предельно точным, то схем подключения проходных выключателей из 3 мест не существует. Ведь в этом случае необходимы дополнительные контакты для коммутации в подобных устройствах. Но это выражение уже прочно вошло в обиход электриков. Все прекрасно понимают, о чем речь.

Схема подключения проходного выключателя с 2х мест

Проходные переключатели могут быть даже такими

Дело в том, что монтаж схемы подключения проходных выключателей на 3 точки предполагает включения дополнительного звена – перекрестного переключателя. Подключение происходит довольно просто. Согласно схеме, находящейся на задней крышке переключателя, он включается в разрыв между проходными. Более подробно об этом можно узнать из следующего видео.

Как выполняется схема подключения проходного выключателя с 4х мест

Схема подключения проходного выключателя на 4 точки совершенно не отличается от предыдущей. Здесь лишь добавляется еще один перекрестный. Таким образом, добавляя перекрестные переключатели можно увеличивать количество точек управления.

Важно! Если проходные выключатели, установленные в помещениях, имеют по 2 клавиши, то и перекрестные должны быть с двумя. В этом случае проводов будет 8 (в 3-х клавишном – 12).

Обзор производителей, предлагающих подобное оборудование

В наше время ассортимент подобного оборудования на прилавках магазинов электротехники довольно широк. Это значит, что можно выбрать и купить проходной выключатель по различной стоимости, которая зависит от производителя. Попробуем перечислить наиболее популярные марки, а после сравнить их по цене:

  • «Legrand»;
  • «ABB»;
  • «SchneiderElectric»;
  • «Viko»;
  • «Lezard».

Это наиболее популярные марки на российских прилавках, а потому стоит рассмотреть установленные ими цены проходных выключателей.

Схема подключения проходного выключателя с 2х мест

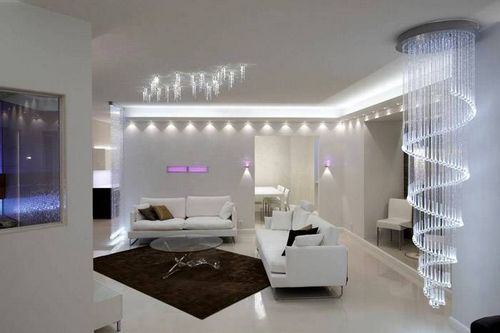

Обычно переходные переключатели используют при подобных дизайнах

«Legrand» – наиболее популярный бренд

Проходные выключатели «legrand» имеют довольно широкую линейку моделей, отличающихся как по цвету, так и по видам. Попробуем привести лишь некоторые из них.

Фото Модель Цвет Количество клавиш Стоимость, руб.
Схема подключения проходного выключателя с 2х мест

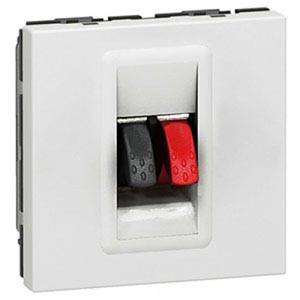

Legrand Mosaiс 2М Белый 1 1200
Схема подключения проходного выключателя с 2х мест
Legrand Valena Слоновая кость 1 600
Схема подключения проходного выключателя с 2х мест

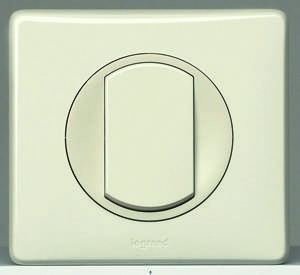

Legrand Celiane Бежевый 1 250
Схема подключения проходного выключателя с 2х мест

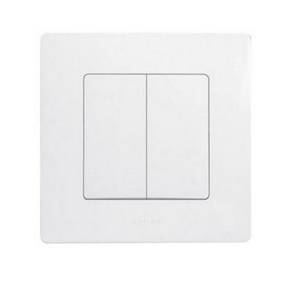

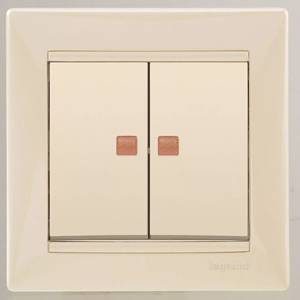

Legrand Valena Белый 2 450
Схема подключения проходного выключателя с 2х мест

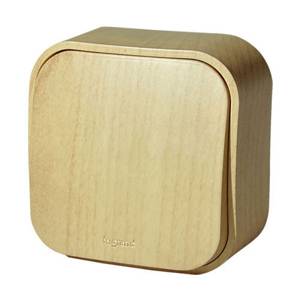

Legrand Quteo Слоновая кость 1 250
Схема подключения проходного выключателя с 2х мест
Legrand Etika Белый 2 400

Можно понять, что покупка проходных выключателей «Легранд» урона бюджету не нанесет. Хотя есть модели и дороже. В любом случае, качество этого бренда нареканий не вызывает, а значит служить они будут достаточно долго.

Схема подключения проходного выключателя с 2х мест

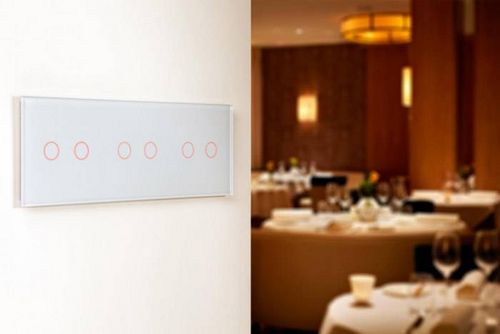

А вот сенсорные переключатели – нечто новое на рынке

«ABB» – какова стоимость моделей этой марки

Довольно известный бренд, который славится своей защитной автоматикой. Ценят его, в основном, за качество и безотказность. К тому же и ценовая политика этого производителя достаточно демократична. Нельзя сказать, что модельный ряд его достаточно широк, да и расцветками корпусов бренд не поражает.

Фото Модель Цвет Количество клавиш Стоимость, руб.
Схема подключения проходного выключателя с 2х мест

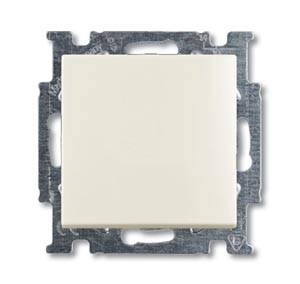

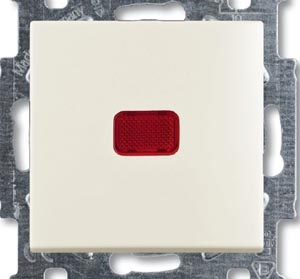

ABB BJB Basic 55 Белый 1 600
Схема подключения проходного выключателя с 2х мест
ABB BJB Basic 55 Бежевый 1 200
Схема подключения проходного выключателя с 2х мест

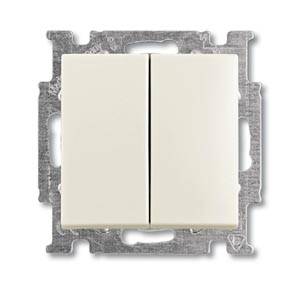

ABB BJB Basic 55 Бежевый 2 400
Схема подключения проходного выключателя с 2х мест

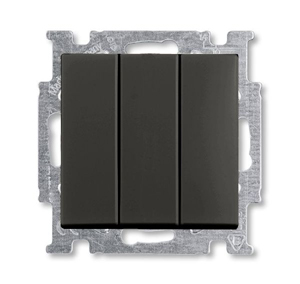

ABB BJB Basic 55 Шато Черный 3 2500
Схема подключения проходного выключателя с 2х мест

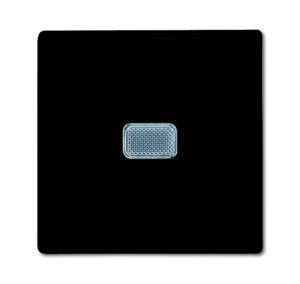

ABB BJB Basic 55 Шато Черный 1 700

Конечно, можно сказать, что некоторые из моделей имеют довольно высокую стоимость, но качество и безопасность более дороги.

Модельный ряд «Schneider Electric»

По качеству изделий предыдущим не уступает, но менее известна. А значит и стоимость продукции несколько ниже.

Фото Модель Цвет Количество клавиш Стоимость, руб.
Схема подключения проходного выключателя с 2х мест

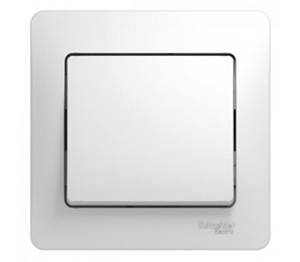

Schneider Electric SE GSL000161 Белый 1 70
Схема подключения проходного выключателя с 2х мест

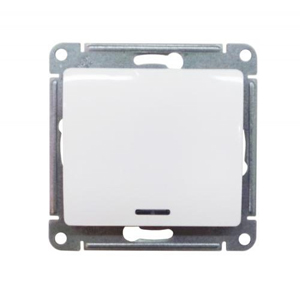

Schneider Electric SE GSL000163 Белый с подсветкой 1 90
Схема подключения проходного выключателя с 2х мест

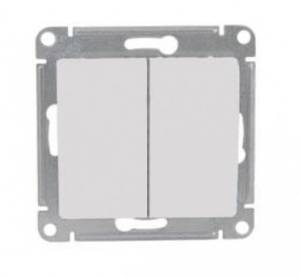

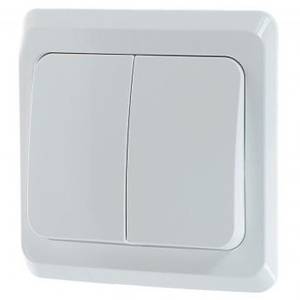

Schneider Electric SE GSL000165 Белый 2 120
Схема подключения проходного выключателя с 2х мест
Schneider Electric SE GSL000171 Белый 2 100
Схема подключения проходного выключателя с 2х мест

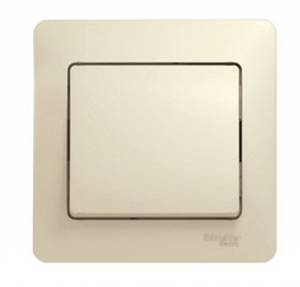

Schneider Electric SE GSL000261 Бежевый 1 70
Схема подключения проходного выключателя с 2х мест

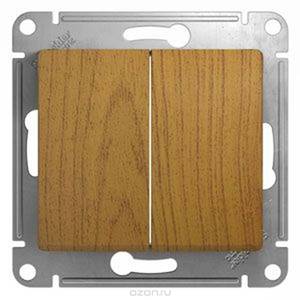

Schneider Electric SE GSL000565 Дуб 2 220

Примерно такова стоимость на изделия этого бренда.

Схема подключения проходного выключателя с 2х мест

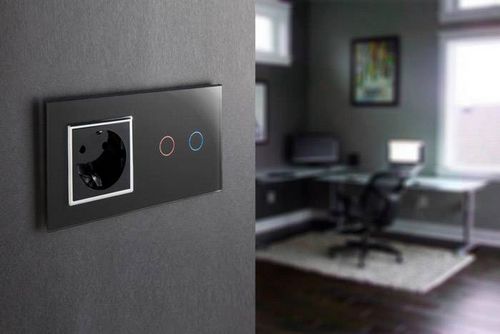

Здесь подобный совмещен с розеткой. В черном цвете смотрится шикарно

Марка «Viko» и стоимость ее на изделия

Модельный ряд бренда достаточно скуден. В основном различия лишь в цветах изделий. Средняя стоимость их проходных и перекрестных переключателей варьируется от 150 до 350 руб. Форма классическая, никаких изысков не наблюдается. Вполне приемлемое качество по доступной цене.

Модели «Lezard»: в чем их отличия

Так же не отличается от предыдущего бренда по величине модельного ряда, однако стоимость на изделия гораздо ниже.

Фото Модель Цвет Количество клавиш Стоимость, руб.
Схема подключения проходного выключателя с 2х мест

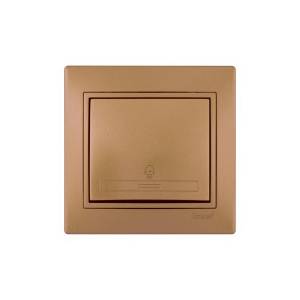

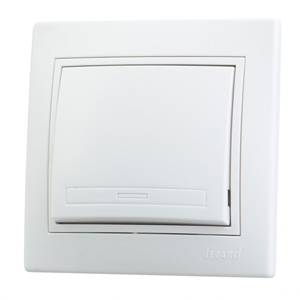

Мира Золото-металлик 1 110
Схема подключения проходного выключателя с 2х мест
Мира Белый 1 70
Схема подключения проходного выключателя с 2х мест

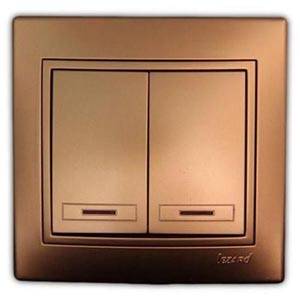

Мира Золото-металлик 2 150
Схема подключения проходного выключателя с 2х мест
Ната Белый 1 70
Схема подключения проходного выключателя с 2х мест

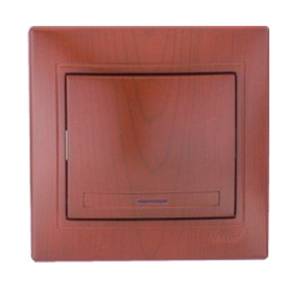

Ната Вишня 1 140

Статья по теме:

Розетки и выключатели лучшие бренды. На что стоит обратить внимание при выборе этих устройств для квартиры или дома? Об этом и многом другом мы расскажем в статье нашего портала.

В заключение

Подводя итог можно с уверенностью сказать, что появление на российских прилавках проходных и перекрестных переключателей значительно облегчило работу как электромонтеров, так и домашних мастеров. Ведь их область применения – это не только длинные коридоры или лестничные марши. В наше время довольно многие монтируют такие выключатели и в небольших комнатах. К примеру, домашнему мастеру хочется, чтобы имелось дополнительное управление освещением возле дивана или кровати. Наверняка в будущем они будут усовершенствованы, появятся новые функции.

Схема подключения проходного выключателя с 2х мест

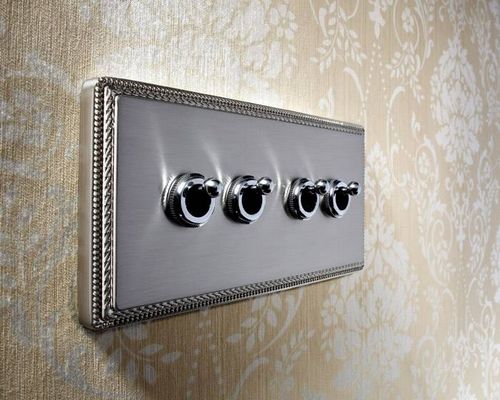

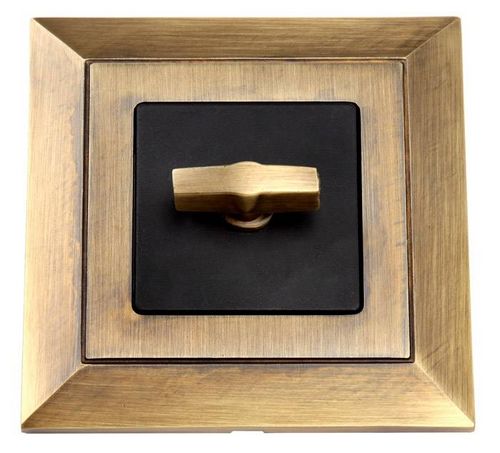

Ретро стиль никогда не выйдет из моды

Однако и сейчас у них есть неоспоримые достоинства. Основное – это экономия электроэнергии, даже в сравнении с датчиками движения или звука. Ведь тут нет задержки после ухода человека.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Если же остались вопросы по теме, наша команда всегда готова на них ответить в обсуждениях к этой статье. А напоследок предлагаем еще один видеоролик по теме:

Видео: принцип, подключение и установка проходных выключателей

Схема подключения проходного выключателя с 2х мест

Как правильно выбрать кабель-каналы: виды и размеры проводов

Схема подключения проходного выключателя с 2х мест

Светодиодные потолочные люстры для дома – преимущества и недостатки

Схема подключения проходного выключателя с 2х мест

Выключатель с регулятором яркости: свет, который можно контролировать

Схема подключения проходного выключателя с 2х мест

Потолочные светодиодные светильники для дома: вспомогательные приборы

Схема подключения проходного выключателя с 2х мест

Схема подключения светодиодной ленты 220В к сети: как это сделать правильно?

Схема подключения проходного выключателя с 2х мест

Гофра для проводов и кабеля: виды и основы монтажа ОЦЕНИТЕ ЭТУ СТАТЬЮ

Схема подключения проходного выключателя с 2х мест
Схема подключения проходного выключателя с 2х мест
Схема подключения проходного выключателя с 2х мест
Схема подключения проходного выключателя с 2х мест
Схема подключения проходного выключателя с 2х мест
Схема подключения проходного выключателя с 2х мест

Загрузка…


Похожие статьи

Добавить комментарий
