Обустройство полноценного помещения для водных процедур скрывает в себе много тонкостей и нюансов. Речь идет не только о покупке и установке смесителей, душевой кабины, емкости для воды, раковины, но и о мелких конструкциях, которые внешне практически незаметны, но выполняют важные функциональные задачи. Одно из таких устройств – слив-перелив для ванны.

Содержание:

Разновидности и принцип действия оборудования

Слив-перелив отводит использованную жидкость и предотвращает переполнение чаши при бесконтрольной подаче воды. Строением предусмотрено два отверстия – на дне и в стенке ванны. К ним подводятся соединенные между собой шланги, подключенные к канализационному стоку.

Особенности механических устройств

В продаже есть три варианта систем слива-перелива. Разница между ними заключается в способе извлечении пробки, закупоривающей сливное отверстие. Собираясь купить слив-перелив для ванны и сомневаясь в том, какой лучше выбрать, следует обратить внимание на модель своей емкости для купания и ее места расположения в комнате.

Самый простой вид прибора определяется по традиционной конструкции, встречающейся чуть ли не в каждой квартире. В ней нет подвижных компонентов и рычагов. Вода набирается при закрытии пробки, а спускается – при открытии.

Слив перелив для ванны: действие, схема установки и правила монтажа

Механические изделия редко ломаются и долго служат. Пробка прикрепляется к решетке слива на цепочке, извлекается и ставится в проем вручную

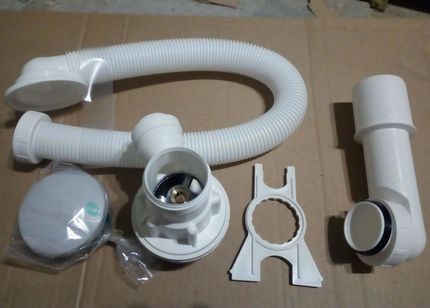

Изделия в этой категории различаются по типу подведения к канализации, герметизации соединений, форме патрубка. Приспособления включают следующие элементы:

  1. Сливная горловина. Устанавливается в отверстии, проделанном в днище. Состоит из хромированной воронки, которая «ловит» крупные частицы мусора, и расширяющегося патрубка со встроенной гайкой. Детали стыкуются усиленным металлическим винтом. За непроницаемость отвечает кольцевой уплотнитель из резины.
  2. Переливная горловина. Вставляется в стенку ванны. Конструкция похожа на слив, но примыкает к общему контуру сети через боковой, а не прямой, водоотвод.
  3. Сифон. Дугообразный съемный патрубок, предназначенный для исполнения роли гидрозатвора. Блокирует попытки неприятных канализационных запахов проникнуть в санузел. Обвязывает механизмы друг с другом и с канализационной сетью. Выпускается в разнообразных конфигурациях. Оптимальными считаются модели с глубоким затвором, вмещающим не менее 300 мл жидкости.
  4. Соединительная гофрированная трубка. Отводит воду, поступающую в перелив, к сифону. Подключается к другим комплектующим патрубками.
  5. Вспомогательный патрубок — мягкий или жесткий. Обеспечивает слив из сифона в канализационную трубу.

В комплект также входят соединительные детали, повышающие герметичность системы. Это плоские и конусные прокладки, применяемые вместе с накидной гайкой. Конусные изделия монтируют от гайки острым краем так, чтобы тонкая часть зашла внутрь противоположного элемента.

Слив перелив для ванны: действие, схема установки и правила монтажа

Устройства, не оснащенные механизмами, производятся в универсальных размерах и рассчитаны для ванн со средней дистанцией от центра перелива до сливной выемки, не превышающей 57,5 сантиметра

Преимущества ручных обвязок: бюджетная цена, простейший алгоритм сборки/монтажа, редкие поломки, надежность. Среди недостатков следует отметить быстрый износ уплотнителей.

Характерные черты полуавтоматических приборов

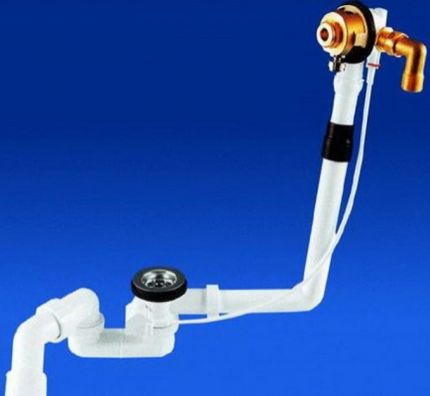

Более поздняя модификация традиционной конструкции – система-полуавтомат. В ней присутствует наибольшее количество составляющих. Она дополнена блоком управления, осуществляющим поднятие/опускание пробки, затворным клапаном, тросом, контролирующим его положение.

Слив перелив для ванны: действие, схема установки и правила монтажа

Блок управления реализуется в виде рукоятки, вентиля, поворотного кольца, кнопки. Воздействовать на него можно, повернув рычаг на 90 градусов или нажав кнопку, не наклоняясь ко дну ванны. Таким образом, поднимается и опускается перекрывающий шток, открывая либо закрывая клапан

Система приводится в действие натягиванием и послаблением вспомогательного троса, расположенного внутри или снаружи переливной трубы. Первый вариант выглядит эстетичней, но его гораздо сложнее ремонтировать.

Преимущества полуавтоматов:

  • удобство закрытия слива (без необходимости наклоняться, мочить руки);
  • комфортное управление и эксплуатация;
  • стильное оформление.

К недостаткам приспособления относят сложную структуру с массой подвижных и соединительных компонентов и риск заедания троса со временем.

В полуавтоматических системах переливные отверстия скрываются за блоком управления. Видимые детали выполняют декоративную функцию в интерьере благодаря продуманному дизайну.

Чем хороши автоматические сливы-переливы?

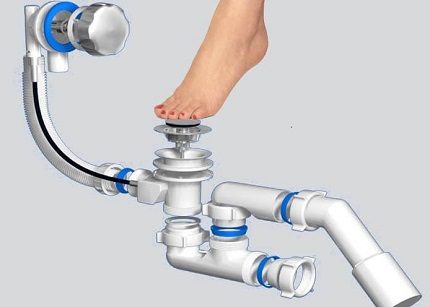

Отличительный признак автоматических систем – сложное строение с кнопкой-клапаном «клик-клак», снабженной фиксатором и встроенной пружиной.

Слив перелив для ванны: действие, схема установки и правила монтажа

В автоматических системах воздействие на кнопку, как и в механических, осуществляется вручную (или нажатием пяткой ноги во время нахождения в душевой). При нажатии пробка опускается, закрывая сливной проем. Если повторить манипуляцию снова, она поднимается, запуская слив воды

Кнопки оформляются в изящных дизайнерских стилях хай-тек, модерн, ретро. Их производят из латуни и меди, покрывают хромированным или никелевым напылением.

Преимущества автоматизированных приспособлений:

  • эргономичность и презентабельная внешность;
  • компактность;
  • удобный спуск воды.

Недостатков тоже немало: дороговизна предложений, уязвимость пружины, удерживающей клапан, трудности при замене кнопки, кропотливая установка, зачастую требующая профессионального вмешательства.

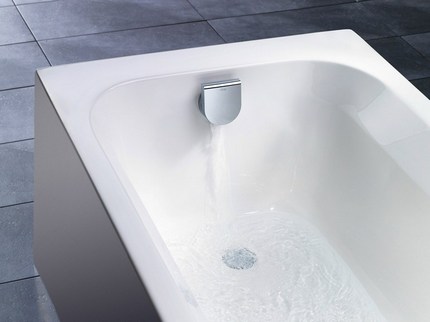

Слив-автомат может быть наделен функционалом по набору воды. Его рассматривают, если в санузле невозможно рационально поместить смеситель.

Схема включает трубы для подводки, которые присоединяются к переливному отверстию. Чаша заполняется через верхний разъем, что исключает затопление, так как поток автоматически прекращается при переизбытке воды.

Слив перелив для ванны: действие, схема установки и правила монтажа

Кроме привычных видов обвязок, существуют отдельные товары, приспособленные под особенности конкретных моделей ванн

Из чего делают системы слива

В производстве устройств используются материалы, проявляющие устойчивость к влиянию коррозии, щелочных и кислотных веществ, горячей воды. В прошлом веке, когда ассортимент сантехнического оборудования был довольно узким, сливные системы делали преимущественно из черного металла.

Этот материал хоть и быстро теряет первозданную эстетичность, но исправно служит длительное время, храбро выдерживая высокое давление и температурные перепады. Несмотря на его достоинства, сейчас производители все-таки отдают предпочтение цветным металлам и пластику.

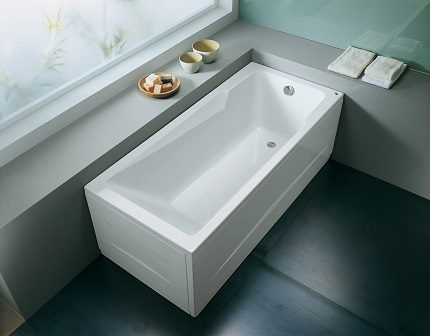

Пластиковые обвязки привлекают доступной ценой. Они уместны в ваннах, оборудованных закрывающим экраном. Их универсальные габариты подстраиваются под нестандартные канализационные выходы и сливы.

Слив перелив для ванны: действие, схема установки и правила монтажа

Изделия из пластика легкие по весу, просты в сборке, не поддаются деформациям при взаимодействии влаги и примесей, содержащихся в ней

Значительно опережают пластик в плане прочности, периода службы и дизайна металлические предметы. Наиболее распространены изделия из латуни, бронзы, меди. На решетки сливных отверстий и определенные детали в них наносят хром или никель, применяя методики гальванопластики.

При условии своевременной прочистки устройств с разборкой шайбовых соединений, в отличие от пластика, они вряд ли выйдут из строя даже спустя десятки лет.

Понять из какого именно металла изготовлена конструкция можно, внимательно осмотрев трубу, скрепляющую сливное и переливное отверстия.

Медь узнаваема по красноватому оттенку, пластичности и мягкости. Латунь представляет собой прочный сплав желтого цвета из цинка и меди. Бронза – довольно твердый темно-коричневый материал, включающий медь и олово.

Слив перелив для ванны: действие, схема установки и правила монтажа

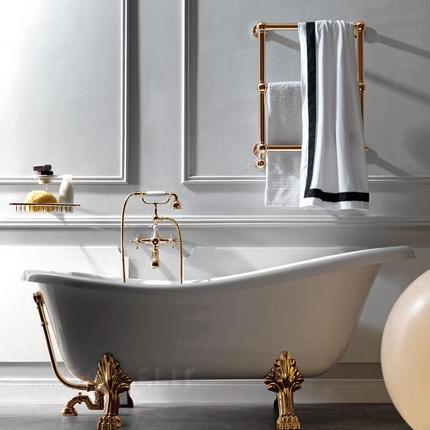

В классических и ретро интерьерах прекрасно смотрятся бронзовые и латунные обвязки. Выглядят они очень элегантно и аккуратно, что особенно ценно, когда ванна стоит по центру комнаты

Основные критерии выбора

Выбирая устройство, покупатели ориентируются на личные требования и пожелания. Не менее принципиально рекомендуют оценивать понравившийся товар с учетом других серьезных критериев. Например:

  1. Ценовая категория. При малом бюджете оптимально пластиковое оборудование с ручным сливом. Более дорогой прибор с автоматическими/полуавтоматическими механизмами подойдет тем, кто подыскивает решение с оригинальным стилем и удобной современной конструкцией.
  2. Материал. Показатель качества пропилена – плотная оболочка, латуни – идеально гладкая поверхность, чугуна – отсутствие малейших трещин, поскольку их невозможно заделать.
  3. Дополнительные опции. У сифонов может быть несколько подводов для подключения других потребителей, помимо ванны. Их можно и не эксплуатировать, закрыв гайкой. В будущем этот продуманный шаг даст шанс сэкономить на разветвлении слива под раковину, стиральную и посудомоечную машину.
  4. Соответствие диаметра — у сифона и канализационной трубы. Если сечения несовместимы, нужно подобрать резиновые или пластиковые переходники.
  5. Комплектность. В комплект любой системы должны входить все элементы для подключения, уплотнительные кольца, прокладки для труб и переливов, исключающие протечки.

Еще один критерий, имеющий далеко не последнее значение, — производитель сантехнической арматуры. От него зависит срок службы и исправность работы выбранной системы слива-перелива.

Рейтинг лучших производителей

Чтобы не попасть впросак и не мучиться с проблемным изделием сомнительного качества, следует приобретать товар известных и проверенных европейских компаний. Они производят оборудование по общепринятым международным стандартам и нормам.

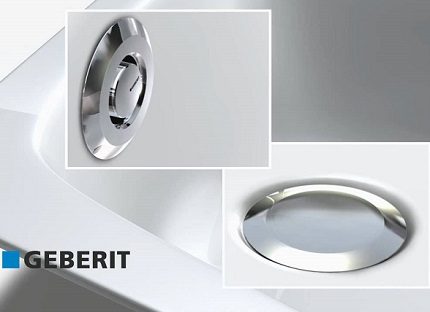

>Geberit. Качественный швейцарский бренд с широким ассортиментом в средних ценовых мерках. Продукция удобна в эксплуатации и хорошо приспосабливается под нестандартные размеры.

Слив перелив для ванны: действие, схема установки и правила монтажа

В большинстве конструкций есть регулировочный штекер возле переливного отверстия, с помощью которого открывается заглушка слива >Alcaplast. Один из самых крупных производителей сантехники на территории Восточной и Средней Европы. Чешская торговая марка выпускает приборы с особенным дизайном и простой конструкцией, которые стабильно и бесшумно выполняют свои функциональные задачи в течение всего срока службы независимо от воздействий факторов агрессивной среды.>Kaiser. Производитель из Германии, изготавливающий обвязки для современных ванн. Продукция фирмы позволяет регулировать длину сифона в обширном диапазоне, что дает возможность с легкостью устанавливать ее, в том числе и в глубоких моделях чаш.>Viega. Немецкая компания, зарекомендовавшая себя на рынке, как производитель безопасных сантехнических изделий высочайшего качества, которые могут прослужить около полувека. В них удачно скомбинированы дизайнерские и инженерные задумки.

В ассортименте представлены системы слива-перелива с разными формами, материалами, цветовыми вариациями. Они характеризуются сравнительно низкой ценой и простым монтажом.

Слив перелив для ванны: действие, схема установки и правила монтажа

Многие модели Viega обладают функцией набора воды. Они удобны для помещений, в которых не хватает места для установки смесителя >Hansgrohe. Еще один представитель добротного немецкого качества. Обвязки фирмы надежны, эффективны, выделяются сложным высокотехнологичным строением. В интерьерах они ценятся за функциональность и превосходное декоративное исполнение.

Правила проведения монтажных работ

Имея опыт установки слива механического типа в ванной, схема для полуавтоматического не понадобится — она почти идентична. Даже не имея навыков осилить ее можно своими руками, но для начала желательно ознакомиться с инструкцией и документами, которые прилагаются к комплекту.

Рекомендации производителя по поводу монтажа следует соблюдать с точностью. Иначе приспособление может не работать или функционировать неправильно. За автоматические системы браться не советуют: после установки без участия специалиста перестают действовать гарантии на прибор.

На первом этапе удаляется старый сифон, если он есть, тщательно очищаются внутренности патрубка и области примыканий. Затем выполняется монтаж нижнего перелива. На выпуск надевается уплотнительный манжет, после чего его приставляют к сливному проему.

Слив перелив для ванны: действие, схема установки и правила монтажа

Перед тем как устанавливать слив-перелив, не помешает убедиться в правильном, устойчивом и ровном расположении ванны и в том, что промежуток от сливного отверстия до пола составляет не менее 15 сантиметров

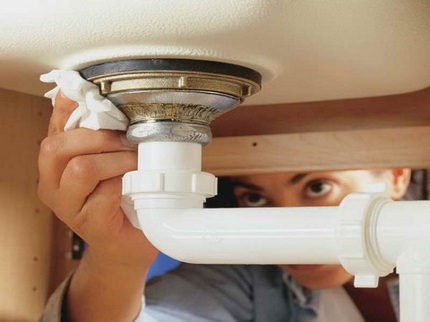

На внутреннюю часть отверстия накладывается еще одна прокладка, прикручивается и фиксируется винтом крышка с решеткой. Манжеты конусного типа ложатся толстым краем к гайке, узким – к горловине.

После проверки правильности соединения винт затягивается отверткой. Аналогичным методом монтируется верхний перелив.

Слив перелив для ванны: действие, схема установки и правила монтажа

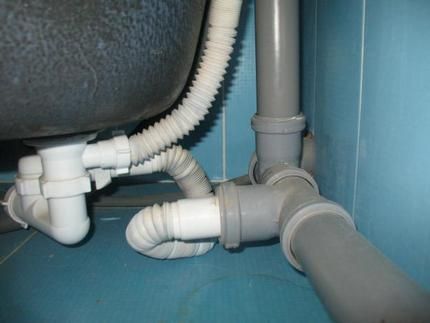

Выполнять обвязку под ванной достаточно сложно. Скорее всего, придется занимать неудобное положение, чтобы добраться до нужных мест. Для скрепления внутренней и внешней части сливной конструкции желательно работать с напарником

Следующий этап – скрепление перелива со сливом. Для этого удобнее использовать гибкий гофрированный шланг, растягивающийся до размера, который без труда войдет в патрубок. Каждый стык обжимается гайкой с прокладками.

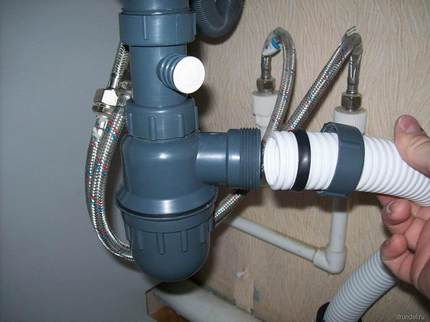

Далее устанавливается водный затвор. Места под прокладки предварительно зачищаются от дефектов напильником. Затвор также подключают накидной гайкой с плоским или конусным уплотнением.

В конце отвод сифона соединяется с канализацией сливной трубкой. Это делается через уплотнительную манжету или прямым способом в раструб. Чтобы избежать протечек, случающихся вследствие износа манжеты, их обрабатывают силиконовой смазкой.

Слив перелив для ванны: действие, схема установки и правила монтажа

Выполняя монтаж, нельзя прилагать чрезмерные физические усилия. Из-за этого элементы обвязки могут лопнуть, и придется покупать новые детали

Когда монтажные работы окончены, нужно проверить качество сборки, прикрыв слив пробкой и открыв воду. Пол под ванной застилается бумагой, осматривается слив и соединения. При выявлении протечек подтягиваются гайки.

Советы по уходу и эксплуатации

Все системы слива-перелива нуждаются в соответствующем уходе. Только так можно сохранить их первоначальное состояние и работоспособность, обеспечить долговечность и высокую эффективность. Устройства необходимо регулярно осматривать, удостоверяясь в отсутствии механических повреждений и течи.

Также нельзя забывать о дополнительных мероприятиях:

  • для предотвращения скопления отложений и накипи раз в три месяца сифон промывают горячей водой с добавлением лимонной кислоты или подходящих химических окислителей;
  • примерно каждые полгода заменяются истонченные резиновые прокладки, потерявшие эластичные свойства;
  • периодически прочищается водный затвор, собирающий различные загрязнения и мусор.

Если при визуальном осмотре обнаруживаются сколы и трещины, необходимо заменить сифон. Подобные неисправности провоцируют затопление помещений и не подлежат ремонту.

Видео о принципе действия и монтаже системы

Принципы работы автоматических систем в видео:

В видеоролике обзор полуавтоматического слива-перелива:

Подробности установки обвязки в видео:

Грамотный выбор системы слива-перелива гарантирует полноценное, комфортное и качественное функционирование ванны. С ее монтажом справиться несложно, главное – правильно собрать детали и хорошенько уплотнить зоны примыкания. Если все же возникают непонятные проблемы, всегда лучше обратиться к профессионалам.
