Собственноручный монтаж пластиковых труб — этапы проектирования и необходимые инструменты

В установке систем отопления, водоснабжения и канализации пластиковые трубы практически вытеснили металлические аналоги. Их основные преимущества с точки зрения потребителя и эксплуатации – доступная цена, легкость и простота монтажа – делают их предпочтительными в выборе при организации внутридомовых инженерных систем. Если вам удобно, вы можете заняться монтажом пластиковых труб самостоятельно.

• Выбор труб из пластика
• Особенности монтажа пластиковых труб
  • Проектирование
  • Подготовка
  • Инструменты и соединительные элементы
• Как выполнить монтаж

Выбор труб из пластика

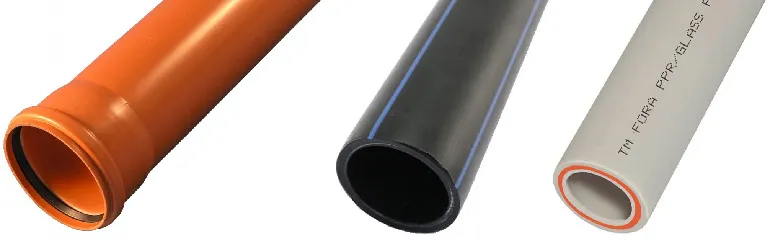

Под пластиковыми трубами мы понимаем несколько разновидностей изделий по материалу:

• поливинилхлорид (ПВХ);
• полиэтилен (ПЭ);
• полипропилен (ПП).

Все трубы, сделанные из полимеров, внешне схожи между собой и обладают идентичными физическими свойствами (гладкость, малый вес, прочность). Но с точки зрения эксплуатации они различаются и имеют ограничения в использовании:

• полиэтилен чаще всего используется в системах холодного водоснабжения, т.к. воздействие высоких температур на материал нежелательно (при нагревании трубы могут деформироваться и выделять токсические вещества);
• поливинилхлорид отличается достаточной прочностью и доступной стоимостью, но его нежелательно устанавливать открытым способом, т.к. он плохо переносит воздействие ультрафиолета;
• полипропилен – наиболее универсальный материал для изготовления пластиковых труб, который хорошо выдерживает высокие температуры, но имеет ограничения по давлению рабочей среды и воздействию химических компонентов в воде.

Важно! При выборе пластиковых труб внимательно смотрите на маркировку производителя. Цифры и буквы указывают на тип материала (например, PP – полипропилен), внешний и наружный диаметр изделий, максимально допустимую температуру воды и давления.

Примеры маркировок по материалу, по которым можно определить предназначение пластиковых труб:

• РР-Н –  полипропиленовые трубы, используемые для монтажа холодного водоснабжения в системах со стандартным давлением до 2,5 мПа;
• РР-В – трубы из полипропилена повышенной прочности, которые можно устанавливать в напорных системах холодного водоснабжения и монтировать т.н. теплый пол;
• PP-R – универсальные изделия, подходящие для монтажа горячего и холодного водоснабжения.

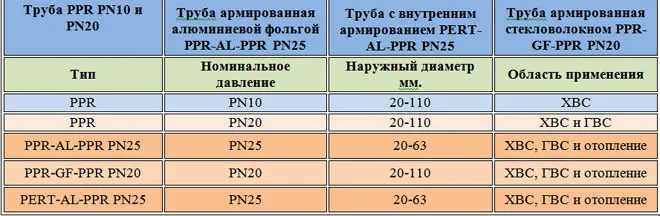

Вот пример маркировки готовых изделий по способу эксплуатации:

• PN10 – используются в системах холодного водоснабжения с температурой воды не более 20 градусов.
• PN16 – могут применяться для монтажа водопроводов с температурой рабочей среды до 60 градусов.
• PN20 – универсальные трубы, которые можно использовать для монтажа систем ГВС с температурой до 80 градусов.
• PN25 – армированные полипропиленовые трубы, которые выдерживают температуру воды до 95 градусов.

Особенности монтажа пластиковых труб

Монтаж пластиковых труб требует специальных соединительных элементов – фитингов. Они могут быть разными по исполнению и материалу. Для установки пластиковых труб из полиэтилена или полипропилена необходимо приобрести фитинги из аналогичного материала. Для соединения фрагментов трубопровода между собой используются простые пластиковые фитинги определенной формы, а также комбинированные изделия с разъемным и неразъемным соединением.

Важно! Для соединения пластиковых труб используется специальное оборудование для пайки (сварки). Под этим процессом понимают нагревание конца трубы и фитинга при помощи нагревательного аппарата («утюга») со специальными насадками. При достижении необходимой температуры нагрева труба и фитинг соединяются, остывают и образуют неразъемное герметичное соединение.

Проектирование

В идеале инженерную систему водоснабжения или отопления необходимо проектировать с участием квалифицированного инженера, который должен рассчитать необходимый объем подачи воды в дом в соответствии с количеством потребителей, площадью отапливаемых помещений, уровню тепловых потерь стен и кровли и других технических параметров.

Для частного дома общей площадью до 150 м2 не обязательно выполнять полноценный проект инженерной системы – достаточно начертить схему разводки на бумаге, в которой должно быть указано расположение труб, места прохождения через стены, ключевое инженерное оборудование (котлы, коллекторы, теплообменники), радиаторы, краны и места установки сантехники (моек, раковин, унитазов, ванны).

Разные типы инженерных систем (водопровод отопления или водоснабжения) имеют свои собственные типы разводок. Система холодного и горячего водоснабжения устанавливается при использовании скрытого и открытого типа разводки. Скрытый тип предполагает штробление стен и пола для оборудования траншей и каналов, в которых прокладываются трубы. Такой тип установки требует максимального профессионализма от исполнителя, т.к. в случае ошибки приходится выполнять демонтаж напольного и настенного покрытия.

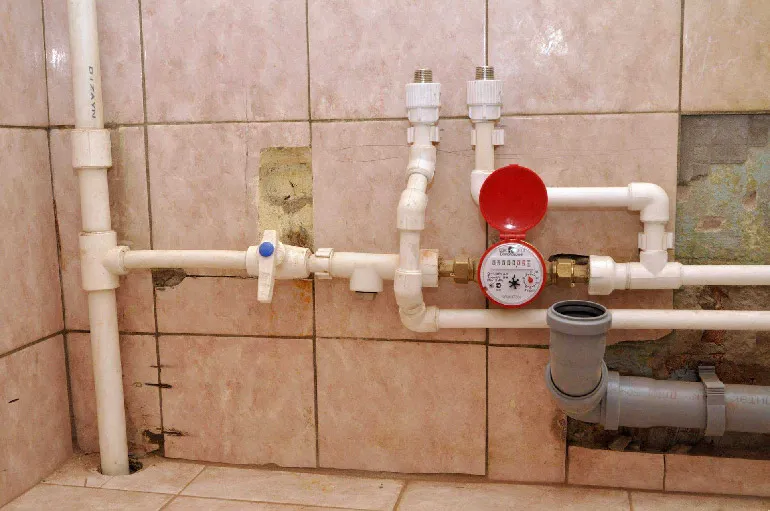

Открытый тип разводки – наиболее распространенный способ установки труб водоснабжения, которые монтируются на небольшом расстоянии от пола и стен с помощью специальных пластиковых или металлических скоб.

Внимание! Если трубы открытой установки портят интерьер квартиры, их можно замаскировать с помощью пластиковых или гипсокартонных коробов. При необходимости получить доступ к трубе маскировочную конструкцию можно легко демонтировать.

Проектирование системы отопления на базе пластиковых труб можно выполнить на базе двух способов установки:

• самотечная – установка котла в самой нижней точке замкнутого контура, откуда нагретая вода за счет физического закона расширения поднимается вверх по трубам и возвращается остывшей обратно в котел;
• принудительная – движение теплоносителя осуществляется за счет работы циркуляционного насоса, который может находиться в любой точке системы.

Трубы отопления устанавливаются тремя типами разводки:

• однотрубная – один стояк соединяет все радиаторы по принципу последовательной цепи;
• тройниковая – к одному стояку подключаются несколько радиаторов с помощью отдельных труб;
• коллекторная – система состоит из подающего и обратного трубопровода, которые подключаются к коллекторам и радиаторам.

Подготовка

Перед установкой пластиковых труб они соединяются с помощью нагревательного аппарата с помощью соответствующего фитинга. В местах прохождения через стены и перекрытия с помощью перфоратора делаются отверстия соответствующего диаметра.

Приведем пример на трубах, установленных открытым способом. На стенах в местах прохождения труб необходимо установить специальные фиксирующие элементы – скобы, которые крепятся с помощью обычных метизов (саморезов или болтов).

Инструменты и соединительные элементы

Основной набор инструментов и материалов, необходимый для соединения пластиковых труб, включает в себя:

• перфоратор для сверления стен;

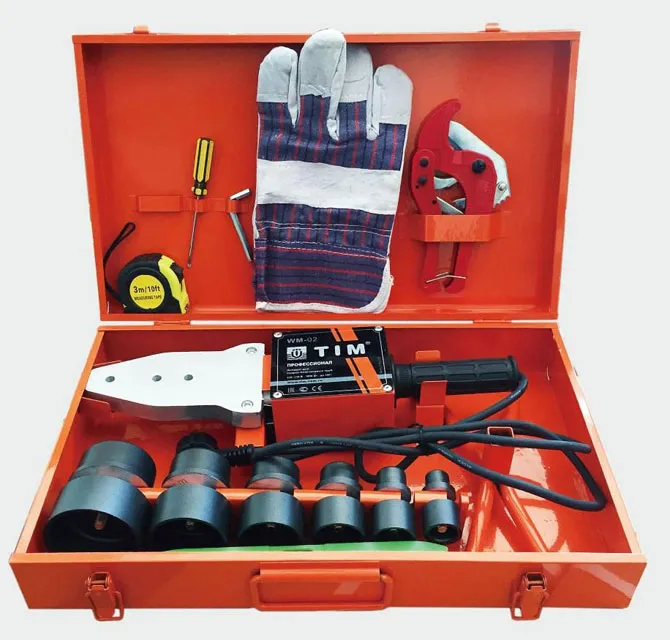

• специальный сварочный аппарат («утюг») с насадками различного диаметра;
• труборез для резки труб на фрагменты;
• линейка или сантиметровая лента для измерений;
• уровень для проверки правильности установки на горизонтальной и вертикальной оси;
• маркеры для разметки линий среза;
• специальный нож для зачистки фаски.

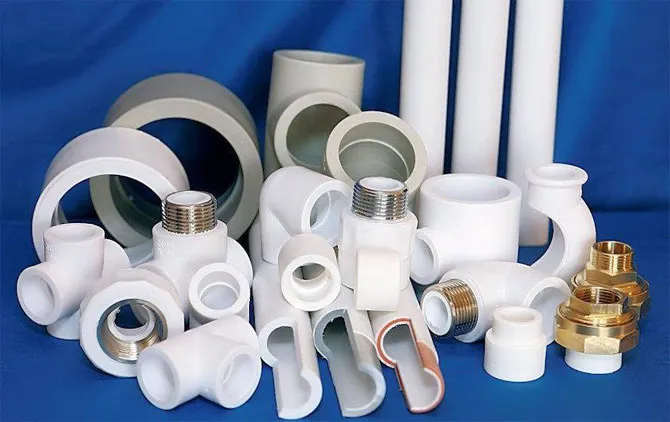

Для соединения труб используются специальные элементы – фитинги. Простые фитинги для пластиковых труб делают в разных модификациях:

• прямые (простые и переходные) – фитинги для соединения прямых фрагментов труб одинакового или разного диаметра;
• уголки – изделия, предназначенные для соединения труб под прямым углом;
• отводы – соединительные элементы, с помощью которых можно обойти препятствие под широким углом;
• тройники – изделия, предназначенные для соединения трех труб, одна из которых устанавливается перпендикулярно другим;
• крестовины – фитинги, которые используются для установки четырех труб под прямым углом.

Кроме простых изделий из полимера, при установке водопроводных систем используются комбинированные фитинги в пластиковом корпусе с металлической внутренней или наружной резьбой. Они используются для подключения к инженерному оборудованию (котлам, теплообменникам, радиаторам, коллекторам).

Как выполнить монтаж

Ключевой этап в монтаже пластиковых труб – сваривание их с фитингами с помощью «утюга». Выбрав насадки в соответствии с диаметром соединяемых элементов, необходимо включить аппарат и нагреть его до максимальной температуры (в 265-270ᵒС).

Полный алгоритм монтажа пластиковых труб выглядит так:

• с помощью сантиметровой ленты измеряются трубы необходимой длины, на месте среза ставится отметка маркером;
• по линии отметки труборезом нарезаются фрагменты труб в количестве, соответствующем схеме разводки;
• торцы труб зачищаются от заусенцев и обезжириваются специальным раствором (спиртом или ацетоном);
• фитинг и труба надевается на насадки и нагреваются одновременно до мягкости;
• в горячем состоянии труба соединяется с фитингом вручную (в большинстве случаев необходимо приложить небольшое физическое усилие).

Важно! Во время соединения двух пластиковых элементов нельзя проворачивать или двигать их со стороны в сторону, т.к. это может привести к нарушению герметичности.

После соединения основных элементов трубопровода их необходимо установить на заранее подготовленные скобы. В местах поворотов под углом и разветвления трубопровода трубы соединяют с помощью паяльника на весу.

Когда все звенья системы будут соединены между собой, необходимо подключить трубы к инженерному оборудованию – котлу, фильтрам, циркуляционному насосу, коллекторам.

Что можно сделать из пластиковых труб на даче?

Пластиковые трубы могут быть полезными для многих целей на даче. Вот несколько идей, что можно сделать из пластиковых труб:

1. Капельная система полива. Используйте трубы для создания капельной системы полива, чтобы сократить расход воды и обеспечить растениями необходимое количество влаги.

2. Конструкции для поддержки растений. Можно использовать трубы для создания опор и конструкций для поддержки растений.

3. Дренажная система. Используйте трубы для создания дренажной системы вокруг дома или других сооружений.

4. Забор. Можно использовать пластиковые трубы для создания забора или ограждения на участке.

5. Беседка. Используйте трубы для создания каркаса беседки, которую можно покрыть тканью или другим материалом.

6. Качели. Создайте качели для детей, используя трубы в качестве каркаса.

7. Ракетка для бадминтона. Из труб можно создать ракетку для игры в бадминтон.

В целом, пластиковые трубы являются универсальным материалом и могут быть использованы для создания множества полезных вещей на даче.
