Нужны подставки под арматуру для строительных работ? Не проблема! В этой статье мы расскажем, как изготовить подставки своими руками. Кроме того, вы узнаете о различных видах металла, которые можно использовать для этой задачи. Ваша арматура будет на месте и не соскользнет!

Подставки под арматуру своими руками

Подставки под арматуру своими руками

После установки опалубки резонно встает вопрос об армировании фундамента бани. Именно об этом и пойдет речь в данной статье. Напомню, что о том, как сделать опалубку для фундамента своими руками, было подробно рассказано в соответствующей статье.

А что касается непосредственно армирования фундамента, то основное внимание будет уделено способу вязки и укладки арматуры, а также перечню необходимых инструментов и приспособлений.

  1. Болгарка (угловая шлифовальная машина).
  2. Ручной станок для сгибания арматуры (или самодельное приспособление).
  3. Рулетка 10 м.
  4. Крючок для вязки арматуры.
  5. Пластмассовые подкладки под арматуру (желательно).
  6. Фиксаторы-звездочки.
  7. Плоскогубцы.
  8. Арматурные кусачки.
  9. Молоток.
  10. Проволока для вязки 0.8-1.2 мм.
  11. Соединительные скрепки (желательно).

Наиболее распространенным способом вязки арматуры в индивидуальном строительстве является ручная вязка. Покупать специальный инструмент нет необходимости. Имеется несколько приемов вязания. Во всех случаях первую петлю надо накидывать вдоль спиральных канавок, так как при таком соединении арматурные стержни лучше держатся и не болтаются. Основные способы вязки приведены ниже:

  • Вязка проволокой. Это простой способ, который не требует особых пояснений и навыков. Для арматуры ø12 мм нарезают проволоку длиной 180-200 мм и сгибают ее пополам. Проволокой обхватывают скрепляемые элементы так, чтобы оба свободных конца были длиной 30-50 мм. Удерживая одной рукой свободные концы, другой заводят крючок для вязки в петлю и вращательными движениями обеих рук скручивают проволоку.
  • Соединение арматурными скрепками (можно купить в магазине). Этим способом хорошо соединять арматуру в труднодоступных местах. Как видно из картинки, скрепка из пружинистой стали фиксируется по диаметру на одном стержне, а другим своим концом прижимает другую арматуру. Быстро и удобно!
  • Соединение внахлест. Используется для удлинения арматурного каркаса и в местах узловых точек стенок фундамента. Рекомендуемая длина нахлеста должна быть около 30 диаметров арматуры. Например, при диаметре стержней 10 мм его длина должна быть 300 мм.
  • Для сгибания стержней будем использовать простейшее приспособление. Изготовить его можно из двух стальных труб с внутренним диаметром 20-30 мм длиной 500 мм и 800-1000 мм.

В короткой трубе, начиная с ее торца, болгаркой срезаем две симметричные лыски длиной 80-100 мм таким образом, чтобы высота обрезанной части трубы была в пределах 18-20 мм. В итоге должны получиться две цилиндрические поверхности.

Их будем загибать наружу под углом 90˚ по отношению к продольной оси трубы. Важно добиться того, чтобы переход от трубы к загнутым концам был выполнен под радиус.

Если их предварительно нагреть паяльной лампой или газовой горелкой, то это можно будет легко сделать.

[attention type=yellow]
Вставив один конец арматуры в короткую трубу, а во второй ее конец длинную трубу, гнем арматуру под нужным углом. При этом загнутая часть короткой трубы будет исполнять роль радиусного упора.
[/attention]

Если в короткой трубе загнуть вторую обрезанную часть, да еще обработать второй конец трубы таким же образом, то у нас получится приспособление с четырьмя упорами.

При сгибании арматуры можно использовать любой из них.

И наконец, следует подумать о надежном закреплении приспособления на каком-нибудь устойчивом основании. Для придания дополнительно прочности упорам, можно между ними вставить деревянную распорку.

Прежде чем заливать фундамент, надо не забыть разметить и вырезать в опалубке отверстия под пластмассовые тубы для вентиляции подпольного пространства бани и прокладки инженерных коммуникаций. Для воды и канализации – чем ниже, тем лучше, так как зимой она не будет замерзать.

Изготовление арматурного каркаса

Потребуется изготовить шаблон, по которому будет собираться арматурный каркас. Конструкция его достаточно проста и под силу любому человеку. Каркасы для армирования фундамента собираются в удобном месте. Длина их зависит от длины арматуры и конструктивных размеров фундамента. Готовые конструкции укладываются в опалубку и связываются проволокой друг с другом.

Особое внимание надо уделять угловым и внутренним пересечениям стенок фундамента бани.  В этих местах арматурные стержни загибаются под 90° и связываются внахлест между собой. Остальные узловые соединения связываются крест-накрест проволокой обычным способом. Конструкция шаблона показана на этих эскизах:

Вначале по шаблону собираются три вертикальные решетки, которые потом соединяются между собой поперечными стержнями, образуя пространственный каркас. Арматурные работы можно делать как вне опалубки, так и в траншее под фундамент.

Укладка арматуры в опалубку

Важным условием армирования ленточного фундамента является то, что арматура не должна прикасаться к   стенкам опалубки. Именно поэтому надо обеспечить зазоры в пределах 50-70 мм между каркасом и наружными поверхностями стенок фундамента, в том числе и его подошвы (основания). Так образуется защитный слой против ржавчины и других вредных атмосферных воздействий.

Каркас в  опалубке должен стоять настолько устойчиво, чтобы при заливке бетоном он не сместился со своего места. Для этого на вертикальные стержни надеваются звездообразные фиксаторы, а под нижние стержни подкладывают специальные бобышки (подставки), которые обеспечивают устойчивость каркаса и необходимый зазор.

При строительстве бани можно упростить этот процесс и подкладывать под низ битый кирпич или камни. А для обеспечения боковых зазоров завязывать с шагом 2-2.

5 метра поперечные стержни длиной на 10-15 мм меньше внутренней ширины опалубки. Они то и будут исполнять роль фиксаторов.

Этот способ вполне приемлемый, но не даст такой точности, как при использовании специальных фиксаторов и подставок.

  • Перед укладкой арматуры в опалубку ее следует очистить от грязи, мусора и лишних предметов.
  • Арматурные стержни очищаются от ржавчины, окалины и грязи. Хранить ее надо на деревянных подставках под навесом, исключив попадание атмосферных осадков.
  • Разметка заготовок производится мелом, по которым они обрезаются или загибаются.
  • Желательно результаты работы сфотографировать. В будущем эти снимки могут пригодиться.
  • Надо иметь в виду, что при покупке арматуры наличие на ней ржавчины не является браком.
  • Допустимое отклонения по кривизне при покупке арматуры должно быть в пределах ±6 мм на один погонный метр.
  • Стандартный расход арматуры в индивидуальном строительстве составляет 50-80 кг на один кубический метр бетона.

Итак, мы произвели армирование фундамента под баню из сруба. В следующих статьях из цикла, как построить баню своими руками, рассмотрим вопросы о заливке фундамента бетоном и его гидроизоляции.

Перейти в главную статью-содержание Как построить баню из сруба.

P.S. Можно и так гнуть арматуру…

Самодельный фиксатор для арматуры

Offtop: Однажды один прораб сказал мне, показывая на арматуру А-I(А240): вот этот пруток . Я возразил, что это арматура A-I.

Он мне с пеной у рта полчаса доказывал потОм, что арматура — эта та, которая рифлёная , а если гладкая — то это пруток , а вовсе никакая не арматура.

Так что, думаю, негоже инженеру, тем более инженеру-проектировщику, употреблять термины, используемые гопотОй при общении на кортонАх

Offtop: Про стерЖеней ни разу не слышал.

на стройке слово прутки используют не меньше, чем арматура или стержени .

В подавляющем большинстве случаев гопотА от строительства (и проектировщики-гопники в том числе) используют термин штыри . Offtop: Я лично не могу себе позволить такую рОскошь — опуститься до уровня гопотЫ. Так что приношу глубочайшие извинения за то, что употребляю термины из нормативной документации.

Фиксаторы для арматуры: виды, характеристика, особенности применения и установки (85 фото и видео)

Подставки под арматуру своими руками

Чтобы железобетонные конструкции были максимально прочными и долговечными, необходимо использовать качественное армирование в виде арматурных фиксаторов, без которых о конструкционной надежности говорить не приходится. Используют подобные фиксаторы для усиления каркаса.

Виды фиксаторов

Современный рынок предлагает приличный выбор подобных изделий разных типов. Так, к примеру, продукция из пластмассы не просто расширяет свои ряды, но и совершенствуется.

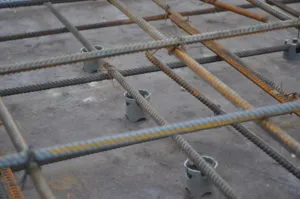

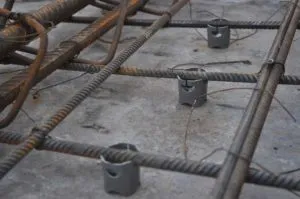

Фиксатор арматуры стульчик

Эти изделия считаются самыми популярными для армирования перекрытий, полов и прочих плоскостей. Выглядит фиксатор как цилиндрический бочонок с четырьмя пазами. Перемычки, находящиеся вверху, разогнуты.

У обычного приспособления четыре ножки, усиленного пять. Такой вид прибора идеально подходит для арматуры, диаметр которой не превышает 1,4 см.

Фиксатор арматуры звездочка

Данное изделие распространено в монолитном строительстве. Свое название фиксатор получил из-за внешнего сходства со звездой. Используют его при вертикальном закрепе каркаса для создания зазора.

Кубик

Этот вид приспособления благодаря утолщенной стенке способен выдерживать большие нагрузки.

Подпорка елочка

Данный тип фиксатора является доработанной версией стульчика. Здесь имеется две пары наклонных перемычек.

Конус

Изделие устанавливается на концах трубки для того, чтобы вовнутрь не попал бетон. Немаловажно, этот фиксатор можно использовать многоразово.

Тип стойка

Эта фиксирующая вариация по своему применению и внешнему виду напоминает кубик.

Фото разнотипового фиксатора арматуры посмотреть можно на просторах интернета.

Требования к арматурным крепежам

Самые главные критерии, которыми должны обладать фиксаторы, являются следующие показатели:

  • высокопрочность;
  • размерная идентичность;
  • устойчивость к разнообразным жидкостям, химическим соединениям, температурным перепадам.

Свойства продукта

Фиксатор защитного слоя арматуры, как и любой другой, должен обладать такими важными качествами, как:

  • антикоррозийная устойчивость;
  • возможность использования для разных типов арматуры (стульчик, звездочка);
  • фиксированная форма и габариты;
  • высокая выносливость давления.

Из чего делаются фиксаторы

Данные изделия изготавливаются из прочного пластика. Их использование дает возможность сохранить стабильность формы и размеров. Благодаря универсальности крепежи реально подобрать для арматуры любых видом и габаритов, с различными вариациями крепления.

Подобные подставки из пластика также используют во время бетонирования конструкций из композитного сырья. Кроме того, фиксирующие изделия взаимозаменяемые.

Также важно помнить, что пластиковые фиксаторы – расходный материал, который остается в «заливке». Хотя есть и многоразовые подставки, например, конус, который демонтируется для дальнейшего заполнения раствором образовавшейся полости.

Достоинства

Многоуровневым фиксатором арматуры обеспечивается равномерная защита слоя на каждом уровне горизонтальной поверхности. Достаточно задать толщину слоя и произвести армирование в два и/или более уровней.

Классификация фиксаторов

В зависимости от используемой арматуры, поддержки подразделяются на:

  • опорные;
  • стеновые;
  • универсальные;
  • специальные.

Первые используются в горизонтальных плоскостях. Вторые – в вертикальных. Третьи можно использовать в обоих вышеописанных вариантах.

Последняя разновидность используется в таких случаях, когда необходимо использование подобие заглушки, с помощью которой можно создать полость в бетоне, тем самым обеспечив необходимое расстояние.

Сколько стоит арматурный фиксатор

Цена фиксатора арматуры невысокая. Но при выборе необходимых подставок, важно учитывать все нюансы, где они будут использоваться.

Ведь именно такие незамысловатые предметы помогают предотвратить различные дефекты в момент заливания. Стены, потолки, полы с фиксаторами получаются не только ровными, но и максимально крепкими и устойчивыми.

Все изготавливаемые фиксаторы арматуры соответствуют требованиям международного строительства, а это гарантия надежности и прочности любого сооружения.

Фото фиксаторов для арматуры

Также рекомендуем просмотреть:

Фиксаторы для арматуры. Подставки под арматуру. Стойки для арматуры

Подставки под арматуру своими руками

От соблюдения всех норм и правил бетонирования зависит прочность, продолжительность срока службы и безопасность постройки. Поэтому армирование бетона – это один из важнейших этапов в процессе изготовлении бетонных конструкций.

  Для обеспечения большей прочности конструкции, используются фиксаторы арматуры, которые устанавливаются перед заливкой бетона на арматуру или под нее.

Фиксаторы позволяют располагать арматуру на нужно расстоянии от основания и стенок опалубки.

Фиксаторы для арматуры. Что это такое?

Фиксаторы арматуры – это закладные изделия, которые применяются для закрепления и удержания положения стальной арматуры в теле бетона. Иногда их называют фиксаторами защитного слоя или пластиковыми закладными.

Необходимость применения фиксаторов защитного слоя обусловлена их свойствами:

  • создают защитный слой. В железобетоне удерживают правильное положение каркасов и арматурных сеток;
  • облегчают процесс бетонирования;
  • обеспечивают поддержание нужной толщины защитного слоя;
  • предотвращают растрескивание бетона, вызванное искривлением арматуры под воздействием больших весов сооружений;
  • увеличивают прочность возводимых конструкций;
  • выполняют антикоррозийную защитную функцию;
  • устраняют возможность появления контура арматурной сетки на бетонных поверхностях, а так же выход стержней арматуры на поверхность.

Фиксаторы для арматуры являются расходным материалом при монтаже арматурного каркаса для бетона.

По сути, фиксаторы арматуры – это расходный материал, остающийся в застывшем бетоне, который нельзя использовать многократно. Они должны быть обладать свойствами, которые сделают их не подверженными деформациям в агрессивных средах, и быть не чувствительными к резким перепадам температур. При соблюдении этих условий использовать фиксаторы можно в любых климатических условиях.

Форма и вид фиксаторов обусловлены их назначением и расположением арматуры в монолитной конструкции. Существует масса разновидностей фиксаторов, но можно выделить несколько основных видов, в зависимости от типа сооружения:

  1. Для возведения вертикальных монолитов используются фиксаторы вида «звездочка».
  2. Для горизонтального расположения арматуры, которое встречается при заливке плит перекрытий, полов и фундаментов, используют фиксаторы «стульчик» и «кубик».
  3. Фиксатор вида «конус» — это заглушка, предназначенная для стяжных винтов.
  4. Универсальные фиксаторы защитного слоя являются многофункциональными.

Пластиковые закладные применяются для фиксации в пространстве всевозможных арматурных конструкций, перед заливкой бетона и обеспечения защитного слоя после его застывания.

Подставки под арматуру и стойки для арматуры выполняют те же функции и их также называются фиксаторами.

Защитный слой бетона

Защитный слой бетона – это часть бетона, от которой зависит долговечность результирующей постройки. По сути, это расстояние от наружной грани железобетонного элемента до ближайшего арматурного стержня. Толщину защитного слоя бетона следует подбирать исходя из роли арматуры в конструкциях.

Учитывается рабочая или конструктивная роль; тип конструкции, например, колонна, плита, балка, элемент фундамента или стены; диаметр и вид арматуры.

Это обусловлено тем, что чересчур тонкий слой не будет в полной мере выполнять свои функции, а слишком толстый слой отрицательно скажется на усиленном каркасе и повлечет увеличение затрат.

Параметры защитного слоя регламентированы.  Для получения сертификата обязательным является соблюдение государственных стандартов СНиП (строительные нормы и правила):

  • при стандартной или пониженной влажности в помещении толщина защитного слоя бетона не должна быть менее 20 мм;
  • при повышенной влажности внутри сооружений толщина бетона должна быть не менее 25 мм;
  • при возведении зданий, железобетонные части которых выходят в открытую атмосферу, защитный слой бетон должен составлять 30 — 40 мм;
  • для перекрытий толщиной до 250 мм слой бетона должен составлять не менее 12 мм. Данная величина варьируется в зависимости от диаметра арматуры. Для перекрытий большей толщины толщина слоя увеличивается на 5 мм;
  • часть конструкции, размещенная в почве без применения дополнительной защиты, должна быть покрыта слоем бетона от 40 до 76 мм;
  • для фундаментов предусмотрена толщина, слоя не менее 40 мм.

Поскольку железобетонные конструкции являются монолитными, то для осуществления контроля над соблюдением правил СНиП используются магнитные датчики. Они позволяют измерять глубину пролегания металлоконструкции.

Материалы для изготовления фиксаторов для арматуры

Материалом для изготовления фиксаторов служит прочный пластик, это обусловлено в первую очередь тем, что он не подвержен коррозии и легко принимает любую нужную форму. Стоит отметить, что не любой пластик подходит для изготовления фиксаторов. Материал должен обладать всеми из перечисленных свойств:

— быть устойчивым к высоким и низким температурам, а так же к перепадам их значений;

— не боятся влияния внешних факторов;

— не деформироваться со временем.

Использование фиксаторов для арматуры

Фиксаторы в теле бетона лучше всего размещать по принципу шахматной доски, выдерживая интервал 0,5 – 0,9 м. Какое значение брать, зависит от сечения прутка арматуры и габаритов стального каркаса;

Для фундамента без «подбетонки» минимальная высота нижних фиксаторов должна составлять 70 мм. Такие фиксаторы также называются стройками или подставками для арматуры.

Для бетонирования конструкций с композитной арматурой используют такие же фиксаторы как и с металлической.

Фиксатор арматуры «стульчик»

В зависимости от типа и размера с его помощью можно создать защитный слой от 15 до 40 мм, при этом шаг изменения ширины равен 5 мм. Каждый фиксатор имеет один защитный слой, а диаметр арматуры может меняться от 4 до 16 мм.

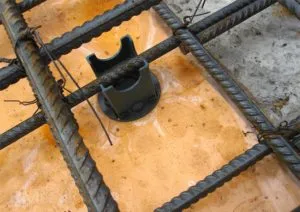

Фиксатор для арматуры «Стульчик» используется как подставка для горизонтальной арматуры.

область применения фиксатора для арматуры «стульчик» — это заливка горизонтальных плоскостей. Например, бетонные полы, плиты перекрытия, фундаменты и другие горизонтальные участки строящегося объекта. С их помощью можно легко получить защитный слой нужного размера.

Иногда лучше выбирать изделие «стульчик», которое имеет 5 ног, поскольку наличие пятой ноги, не дает разъезжаться ножкам фиксатора в стороны при давлении арматурного каркаса и ходьбы по нему строителей, как в случае со стульчиком с 4 ножками.

При возведении конструкции на сыпучих поверхностях возникает необходимость приобрести дополнительный фиксатор «Основание», который предотвратит погружение ножек стульчика. Так же это необходимо, если под ножками располагаются изделия для гидроизоляции, что бы исключить пробитие их ножками изделия.

Есть множество разновидностей данного вида фиксаторов, выбор которых обусловлен показателями конкретной постройки.

Фиксатор арматуры «звездочка»

Арматурный фиксатор «Звёздочка» позволяет задавать нужно расстояние от стенок опалубки до арматурного каркаса.

Этот вид фиксаторов является наиболее распространенным.

Чаще всего его используют при возведении стен, но с помощью такого фиксатора можно возводить и другие вертикальные объекты.

У данного элемента есть гибкие губки, за счет чего они могут применяться для арматуры разного диаметра, но при этом предназначены только для одной толщины защитного слоя.

Фиксатор арматуры «конус»

Фиксатор «Конус» — крепится на концах трубок, образующих сквозные отверстия в бетоне для крепления опалубки.

Предотвращают возможность попадания бетона внутрь трубки-ограничителя, поскольку обеспечивает плотный контакт защитной трубки с опалубочной поверхностью.

При попытке экономии на фиксаторе можно лишиться стяжного болта при демонтаже опалубки, стоимость которого значительно превышает затраты на фиксатор. «Конус» используется с трубами ПВХ и ПНД и устанавливается на концы ограничительной трубки стяжки. Необходимо учесть, что для монтажа одного стяжного винта требуются два конуса.

Особенность «конуса» заключается в том, что после снятия опалубки допускается его повторное использование.

Вместо стяжных болтов для крепления опалубки можно использовать простую арматуру вместе со специальными зажимами. Это позволяет не делать трубки для стяжки, а значит не требуются использования фиксаторов в виде конусов. Подробнее о таком способе крепления Вы можете прочитать в специальной статье: крепление опалубки пружинными зажимами.

Фиксатор арматуры «кубик»

Фиксатор для арматуры «Кубик».

Фиксатор «кубик» применяется для строительства фундаментов, плит перекрытий, промышленных полов, возведении мостов. Переворачивая корпус фиксатора, получаем один из необходимых защитных слоев. Данное изделие рассчитано на четыре защитных слоя различных по толщине, при максимальном диаметре арматуры 40 мм.

Расход согласно СНиП от 6 до 10 штук на кв/м, в зависимости от диаметра используемой арматуры.

Многоуровневые фиксаторы для арматуры

Многоуровневые фиксаторы — это стойки для арматуры, удерживающие в одной точке одновременно несколько сеток конструкции на разных высотах.

Уникальная конструкция этого вида фиксаторов допускает соединение нескольких фиксаторов, между собой. Это позволяет размещать несколько рядов арматуры на разных высотах.

Каждый последующий фиксатор увеличивает параметры защитного слоя. Средний расход составляет 4-6 шт/м2.

Часто конструкция арматурных  фиксаторов вида «Стульчик» и «Кубик» предусматривает возможность использования их для многоуровневых конструкций. В этом случае в верхней части фиксатора предусмотрены пазы для ножек фиксатора следующего уровня.

Фиксаторы арматуры своими руками

Фиксаторы арматуры своими руками

Если в нужный момент у вас не оказалось фиксаторов, или их не хватило на весь объем, то можно изготовить их из подручных материалов, обычно доступных на стройке.

Итак, из чего же можно делать фиксаторы:

— из обрезков трубы. Главное условие – труба должна быть изготовлена из прочного пластика.

— из прутка. Подходит при сравнительно небольшой нагрузке на армированную конструкцию. Такое приспособление строители прозвали «лягушкой».

— из прутка и металлических колец. В кольца заливается раствор и замуровывается П-образная деталь. По сути, это разновидность «лягушки».

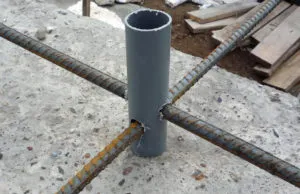

Фиксатор для арматуры из обрезка пластиковой трубы

Из чего не следует делать фиксаторы:

— продукция на основе древесины. Колышки, куски фанеры и ДСП, поскольку они обладают свойством впитывать влагу и не обладают достаточной прочностью;

— кирпич и бой кирпича, поскольку он впитывает жидкость и разрушается со временем. Уменьшая прочность всей конструкции;

— пластиковые бутылки, канистры и прочие изделия пластика, не обладающего достаточной прочностью.

Раньше в качестве подложки под арматуру использовали бетонные кубики, но в последнее время от этой технологии отказались.

Арматурные фиксаторы очень часто используются при строительстве фундаментов из бетона. Более подробно о монтаже фундаменты Вы можете прочитать в статье: технология строительства фундамента, проектирование и расчёт фундамента.

Способы вязки и гибки арматурных стержней

Наиболее распространенным способом вязки арматуры в индивидуальном строительстве является ручная вязка. Покупать специальный инструмент нет необходимости. Имеется несколько приемов вязания. Во всех случаях первую петлю надо накидывать вдоль спиральных канавок, так как при таком соединении арматурные стержни лучше держатся и не болтаются. Основные способы вязки приведены ниже:

  • Вязка проволокой. Это простой способ, который не требует особых пояснений и навыков. Для арматуры ø12 мм нарезают проволоку длиной 180-200 мм и сгибают ее пополам. Проволокой обхватывают скрепляемые элементы так, чтобы оба свободных конца были длиной 30-50 мм. Удерживая одной рукой свободные концы, другой заводят крючок для вязки в петлю и вращательными движениями обеих рук скручивают проволоку.
  • Соединение арматурными скрепками (можно купить в магазине). Этим способом хорошо соединять арматуру в труднодоступных местах. Как видно из картинки, скрепка из пружинистой стали фиксируется по диаметру на одном стержне, а другим своим концом прижимает другую арматуру. Быстро и удобно!
  • Соединение внахлест. Используется для удлинения арматурного каркаса и в местах узловых точек стенок фундамента. Рекомендуемая длина нахлеста должна быть около 30 диаметров арматуры. Например, при диаметре стержней 10 мм его длина должна быть 300 мм.
  • Для сгибания стержней будем использовать простейшее приспособление. Изготовить его можно из двух стальных труб с внутренним диаметром 20-30 мм длиной 500 мм и 800-1000 мм.

В короткой трубе, начиная с ее торца, болгаркой срезаем две симметричные лыски длиной 80-100 мм таким образом, чтобы высота обрезанной части трубы была в пределах 18-20 мм. В итоге должны получиться две цилиндрические поверхности.

Их будем загибать наружу под углом 90˚ по отношению к продольной оси трубы. Важно добиться того, чтобы переход от трубы к загнутым концам был выполнен под радиус.

Если их предварительно нагреть паяльной лампой или газовой горелкой, то это можно будет легко сделать.

[attention type=yellow]
Вставив один конец арматуры в короткую трубу, а во второй ее конец длинную трубу, гнем арматуру под нужным углом. При этом загнутая часть короткой трубы будет исполнять роль радиусного упора.
[/attention]

Если в короткой трубе загнуть вторую обрезанную часть, да еще обработать второй конец трубы таким же образом, то у нас получится приспособление с четырьмя упорами.

При сгибании арматуры можно использовать любой из них.

И наконец, следует подумать о надежном закреплении приспособления на каком-нибудь устойчивом основании. Для придания дополнительно прочности упорам, можно между ними вставить деревянную распорку.

Как сделать армирование фундамента под баню

Прежде чем заливать фундамент, надо не забыть разметить и вырезать в опалубке отверстия под пластмассовые тубы для вентиляции подпольного пространства бани и прокладки инженерных коммуникаций. Для воды и канализации – чем ниже, тем лучше, так как зимой она не будет замерзать.

Советы и рекомендации

  • Перед укладкой арматуры в опалубку ее следует очистить от грязи, мусора и лишних предметов.
  • Арматурные стержни очищаются от ржавчины, окалины и грязи. Хранить ее надо на деревянных подставках под навесом, исключив попадание атмосферных осадков.
  • Разметка заготовок производится мелом, по которым они обрезаются или загибаются.
  • Желательно результаты работы сфотографировать. В будущем эти снимки могут пригодиться.
  • Надо иметь в виду, что при покупке арматуры наличие на ней ржавчины не является браком.
  • Допустимое отклонения по кривизне при покупке арматуры должно быть в пределах ±6 мм на один погонный метр.
  • Стандартный расход арматуры в индивидуальном строительстве составляет 50-80 кг на один кубический метр бетона.

Итак, мы произвели армирование фундамента под баню из сруба.

В следующих статьях из цикла, как построить баню своими руками, рассмотрим вопросы о заливке фундамента бетоном и его гидроизоляции.

Ленточный фундамент своими руками

Фундамент – это основание для любого сооружения, будь то хоз-постройки, одноэтажный загородный дом или большой промышленный объект. Выбор типа фундамента зависит от целого ряда аспектов:

  • функционального назначения постройки;
  • размера и этажности здания;
  • общей нагрузки на фундамент;
  • особенностей рельефа и типа грунта;
  • климатических условий региона;
  • сейсмической активности;
  • бюджетных возможностей.

Например, если вы планируете возвести фундамент под баню из бруса или оцилиндрованного бревна, оптимальным решением станет мелкозаглубленный ленточный фундамент. Его проектирование и строительство не очень затратно во временном и финансовом плане, однако является вполне надежной базой для не слишком тяжелых деревянных и кирпичных построек.

Требования к грунту

Ленточное основание для бань и других частных построек можно возводить на сухих и несыпучих стабильных грунтах. Если почва на вашем участке пучнистая и зимой промерзает на большую глубину, вам придется потратить больше времени, усилий и средств на земляные работы и армирование фундамента, а, возможно, и выбрать другой тип – например, свайный фундамент .

Подготовка строительной площадки

Ленточный фундамент возводят на участке, предварительно очищенном от растительности, мусора и верхнего слоя почвы – травяного покрытия. Если в процессе подготовки площадки вам встретятся обломки кирпичей и камни, не спешите выбрасывать их: в дальнейшем вам потребуется сырье для использования в качестве уплотнителя бетонного раствора.

Разметка территории

Прежде чем вы начнете работы по возведению фундамента, должно быть полностью завершено проектирование здания, в нашем случае – бани. Имея перед собой подробный чертеж, можно переходить к разметке участка. Для этого вам потребуется рулетка, угольник, нетянущийся шнур, колышки.

Сначала размечается внешний периметр сооружения. Очень важно соблюдать угол в 90° между смежными стенами, разумеется, если иное не предусмотрено вашим проектом. Чтобы проверить, расположены ли линии внешнего периметра перпендикулярно друг другу, сравните две диагонали: отклонение не должно превышать 20 мм.

Далее размечают внутренний периметр и месторасположение стен внутри здания. Для построек из бруса толщина фундамента должна быть около 30 см, а для кирпичной кладки – 35-40 см.

Подготовка траншей

Земляные работы – самый трудоемкий этап возведения ленточного фундамента. Ширина траншеи должна на 20-30 см превышать запланированную вами толщину стен.

Фиксаторы защитного слоя для арматуры: стульчики, звездочки, стойки и кубики — характеристика пластиковых подставок и сфера их применения

Подставки под арматуру своими руками

Возведенные железобетонные конструкции выделяются особой прочностью и долговечностью. Достигается это созданием качественного армирования и получением гарантированного бетонного защитного слоя требуемой толщины при помощи арматурных фиксаторов, без них о получении надежной конструкции, можно забыть.

Защитный слой бетона и его функции

Отличительные свойства железобетона объясняются уникальным сочетанием физических и химических свойств его составляющих. Каркас из металла работает на растяжение, массив бетона обладает высокой прочностью к сжатию. Коэффициент температурного расширения у них одинаковый.

Застывший раствор превращается в массив искусственного камня с щелочной средой, которая становится отличной изоляцией для стальных элементов каркаса от коррозии.

Эта изоляция действует, когда после бетонирования получается расстояние между прутьями арматуры и поверхностью готового изделия достаточное, чтобы предотвратить проникновение воды, кислорода, других агрессивных веществ через поры бетона к поверхности металлических изделий.

Минимальная величина этого расстояния (обычно 10-40 мм), называемая защитным слоем, зависит от условий дальнейшей эксплуатации железобетонного изделия или конструкции и влияния различных факторов.

Соблюдение защитного слоя, это гарантия, прочности и надежности возводимой конструкции.

Строительными нормами определены требования к толщине защитного слоя. Ведь толстый слой усиливает нагрузку на каркас, увеличивает вес конструкции и обходится дороже, а тонкий – частично утрачивает свои функциональные характеристики. На определение необходимой толщины бетона влияет:

  • тип возводимой конструкции (стена, колонна, лестница, фундамент, перекрытие);
  • диаметр используемой арматуры;
  • внешняя среда и климатическая зона (температурный диапазон, максимумы и перепады; влажность; наличие контакта с землей и другие).

Согласно стандартам в наиболее распространенных случаях для регулирования защитного слоя бетона актуальны следующие рекомендации по его толщине:

  • помещения обычной или пониженной влажности – минимум 20 мм;
  • влажные помещения без гидрозащиты – 25 мм и более;
  • незащищенные наружные поверхности зданий – не меньше 30-40 мм;
  • заглубленная в грунт часть конструкции, не имеющая дополнительной защиты – 40-76 мм;
  • фундамент – от 40 мм;
  • перекрытия до 25 см толщиной – от 12 мм; более утолщенные – от 17 мм.

Специальные магнитные датчики контроля помогают узнать реальную глубину залегания арматуры в готовых железобетонных конструкциях.

Чем обеспечивается защитный слой?

Расположение элементов армирующего каркаса перед бетонированием может быть выверенным, с соблюдением нужного расстояния до стенок опалубки и основания. Но не исключена возможность смещения отдельных элементов от потока свежего бетона при заполнении и уплотнении объема.

На всех стадиях получения железобетонной конструкции положение металлических элементов и всего каркаса останется стабильным, если будут использоваться фиксаторы защитного слоя арматуры. Поговорка о малом, но не менее дорогом, золотнике очень актуальна в применении к ним.

Положительные качества изделий и преимущества от их использования:

  • Фиксаторы изготавливают из прочного пластика – материала, устойчивого к коррозии, перепадам температуры, воздействию агрессивных веществ.
  • Прочность изделий позволяет сохранять стабильность геометрической формы и размеров, создавать усиленный армирующий каркас для нагруженных конструкций.
  • Универсальность – их можно подобрать для любого вида и размера арматуры, различного способа ее крепления, обеспечения нужной толщины защитного бетонного слоя.
  • Пластиковые подставки для арматуры также применяют при бетонировании конструкций с каркасной основой из композитных материалов.
  • Массово производимые фиксаторы взаимозаменяемы.
  • Металлический каркас будущей железобетонной конструкции собирается легко, быстро, без применения сварки или проволоки для фиксирования определенного положения прутьев относительно друг друга и опалубки.
  • Исключают появление каркасной сетки над бетонной поверхностью и удерживают ее в зафиксированном положении.
  • Опора для металлической арматуры не дает растрескиваться бетону, потому что минимизирует искривление и деформацию прутьев под значительным весом сооружения.
  • Помогают поддерживать постоянной необходимую толщину защитного слоя.

Изготовленные из пластика фиксаторы являются расходным материалом, который остается в залитом бетоне. Очень редко, являясь элементом опалубки, подставка под арматуру может быть многоразового использования. Работа с таким изделием (например, фиксатор арматуры типа конус) предусматривает демонтаж и заполнение раствором оставшейся полости.

Ориентация арматуры влияет на классификацию применяемых вместе с ней фиксаторов, которые могут быть:

  • опорными – для фиксации положения каркаса в горизонтальной плоскости;
  • стеновыми – для вертикально направленной арматуры (наиболее применяемый — фиксатор арматуры звездочка);
  • универсальными – сочетающими возможности первых видов;
  • специальными – для применения в особых случаях и конкретных ситуациях; к таким фиксаторам можно отнести заглушки и трубки, которые создают необходимую полость в бетоне и обеспечивают нужное расстояние до арматуры от поверхности будущего изделия.

Оптимальный принцип размещения фиксаторов в теле будущего изделия – шахматный порядок. При таком расположении рекомендуемый интервал между ними – 50-90 см. Конкретное значение подбирается с учетом габаритов металлического каркаса, сечения его прутьев и особенностей конструкции самих фиксаторов. Согласно строительных правил обычный расход фиксаторов арматуры составляет 4-10 шт/м2.

Сетка на пластиковых подставках для арматуры, расставленных в шахматном порядке, через 80 см, расход 5 штук на метр квадратный.

«Кубик»

Универсальный закладной элемент, выдерживающий большие нагрузки благодаря утолщенной стенке.

Усиленный вариант фиксаторов, может служить в качестве подпорки для арматуры диаметром до 40 мм, и обеспечивать защитный слой от 35 до 80 мм.

Самым популярным считается фиксатор кубик с толщиной стенки 2,1 мм, обеспечивает защитный слой размером 35, 40, 45 и 50 мм, используется для арматуры диаметром не выше 28 мм.

«Стульчик»

Самые распространенные опорные фиксаторы для металлической арматуры при армировании перекрытий, полов и других горизонтальных плоскостей. По форме это цилиндрический бочонок с четырьмя пазами и разомкнутыми перемычками вверху. Обычный вариант имеет 4 ножки, усиленный – 5.

Фиксатор для арматуры — «стульчик», имеет фиксированный размер, и может обеспечивать защитный слой в размере — 15, 20, 25, 30, 35 и 40 мм, выбор необходимого размера осуществляется согласно требований чертежа армирования конструкции.

Данный вид фиксатора подойдет для арматуры диаметром от 4 до 14 мм.

«Елочка»

Доработанный вариант стульчика, у которого вверху 2 пары наклонных перемычек. Изделия позволяют получить 4 различных слоя необходимой бетонной защиты — 20, 25, 30 и 35 мм. Подойдут для металлических прутов диаметром до 20 мм.

«Конус»

Фиксатор устанавливают на концах трубки. Роль трубки – образовать сквозное отверстие в массе заливаемого бетона для стяжного болта опалубки. Функция конуса – не дать бетону попасть внутрь трубки. После снятия опалубки конус можно использовать повторно.

«Звездочка»

Распространенное изделие в монолитном строительстве, получившее такое название благодаря внешнему виду, напоминающему звезду. Предназначен для вертикальной фиксации армирующего каркаса и создания зазора между ним и опалубкой. Фиксатор звездочка помогает получить один вариант толщины бетонной защиты, величиной от 15 до 75 мм. Применяются для арматур диаметром от 4 до 22 мм.

«Стойка»

Цилиндрический фиксатор арматуры стойка очень напоминает кубик. Устанавливая его друг на друга можно в одной точке, но на разных уровнях, удерживать несколько рядов арматурной сетки.

Важно! Если бетонная поверхность будет формироваться на слое гидроизоляции или на сыпучей основе, рекомендуется использование дополнительного фиксатора «основание».

Оно не дает опорным ножкам или корпусу основного изделия пробить слой гидроизоляции; предотвращает нежелательное погружение фиксатора в сыпучий песок или гравий с неминуемым нарушением равномерности защитного слоя на этом участке.

Самодельные фиксаторы и опоры для арматуры

Желание сэкономить, небольшие объемы индивидуального строительства, невозможность приобретения или срочность выполнения работы побуждают к использованию в качестве подставки под арматуру подручных средств (кирпич, тротуарная плитка, деревянный брус, брусчатка) и различных приспособлений, изготовленных самостоятельно.

Примечание! У древесины и кирпича водопоглощение повышенное. Деревянные бруски еще и разбухают впоследствии, а в будущем вообще разрушаются. Поэтому такие варианты подставок неприемлемы, так как в районе их установки железобетонная конструкция теряет надежность.

Часто из бетона самостоятельно отливают бруски или элементы нужной формы. Их преимущества – хорошая схватываемость с заливаемым бетоном из-за одинаковой структуры, очень высокие показатели прочности. Главный недостаток – подпорка надежно не фиксирует каркас, который может сдвинуться при подаче раствора в рабочую зону.

Умельцы могут также использовать следующие фиксаторы для арматуры, изготовленные своими руками:

  • пластмассовый фиксатор из канализационной пластиковой трубы, в которой сделаны необходимые пазы или отверстия для укладки арматуры;
  • подрозетники с пропилами для фиксации арматуры и без них.

Пластмассовые закладные фиксаторы упрощают процесс самостоятельного монтажа металлического армирующего каркаса и значительно ускоряют его.

После заливки бетоном каркас имеет гарантированный защитный слой со всех сторон. Это является залогом долгой и безопасной эксплуатации полученной железобетонной конструкции или отдельного ее элемента.

И простые пластиковые фиксаторы для арматуры помогают  в достижении этого результата.

В тандеме с фиксаторами защитного слоя удачно работают различные пластиковые переходники. Они увеличивают опорную площадь каркаса на сыпучих поверхностях, помогают регулировать размеры бетонного слоя защиты, расширяют возможности оптимального использования стандартных фиксаторов без затрат на дополнительные узкоспециализированные изделия.

Выбор фиксаторов — совет от мастера

В своей 10 летней практике, в монолитном строительстве, довольно часто сталкивался с проблемой бракованных фиксаторов. После установки их под арматурную сетку, после наступая на неё, подставки просто разлетались по сторонам.

Они разламывались на половину, и сетка опускалась на опалубку. Так же был случай и с фиксаторами «звездочка», во время установки на армирующую сетку, они просто разлетались, пол мешка просто в воздух.

Проблема заключалась в некачественной пластмассе, она была хрупкой.

Советую во время покупки, открывать мешок с пластиковыми подставками и проверять их. Если это стульчик, станьте на него, он не должен разломаться, может только согнутся. Фиксатор звездочку, попробуйте одеть на что-то подходящего диаметра, согните её, она не должна ломаться. Пластмасса должна быть пластична, и в то же время крепка.  Если все в порядке покупайте.

В настоящее время ассортимент фиксаторов под арматуру просто огромен, и с каждым годом он все время растет. Появляются новые фирмы, новые формы, но цель у них остается все та же, это обеспечить необходимый защитный слой арматуре, чтобы возводимая вами конструкция получилась прочной и надежной.

Как построить домик для скважины своими руками?


Построить домик для скважины можно самостоятельно, если у вас есть некоторые навыки строительства и необходимые инструменты. Вот пошаговая инструкция, которая поможет вам в этом процессе:

Шаг 1: Подготовка места установки
Выберите подходящее место для скважины, учитывая факторы, такие как доступность, расстояние до дома, уклон местности и глубина воды. Затем выровняйте участок земли и закрепите там кольца из бетона для будущей скважины.

Шаг 2: Подготовка материалов и инструментов
Для постройки домика для скважины вам понадобятся материалы, такие как деревянные бруски, обрешетка, кровельный материал, дверь и окно, а также инструменты, такие как электродрель, пила, молоток, гвозди, болты и гайки.

Шаг 3: Постройка основания домика
Установите на заранее подготовленные кольца бетонные блоки или столбы из кирпича или бетона, затем установите на них основание домика, сделанное из деревянных брусков. Убедитесь, что конструкция устойчива и ровная.

Шаг 4: Постройка стен
Соедините деревянные бруски, чтобы создать раму будущих стен. Затем установите стойки и балки внутри рамы, чтобы придать конструкции жесткость. Покройте раму обрешеткой, используя гвозди или шурупы.

Шаг 5: Установка окна и двери
С помощью электродрели сделайте отверстия для окна и двери. Затем установите окно и дверь, закрепив их болтами или гвоздями.

Шаг 6: Покрытие крыши
Установите стропильную систему из деревянных балок и покройте ее кровельным материалом. Убедитесь, что крыша плотно прилегает к стенам домика и не пропускает воду.

Шаг 7: Отделка домика
Для отделки домика используйте любые материалы, которые вам нравятся, например, сайдинг, обшивку из дерева или камня. При эт

Шаг 3: установка насоса и подключение к трубопроводу

После установки колодца и монтажа фильтров и кожуха, необходимо установить насос и подключить его к трубопроводу. Насос можно приобрести в магазине или заказать в интернете. Выберите насос, который соответствует объему скважины и потребностям вашего дома. Установите насос на специальную подставку или крепление, чтобы он был устойчив. Затем подключите насос к трубопроводу с помощью соединительных муфт или фитингов. Проверьте герметичность соединений.

Шаг 4: подключение к электросети

Для работы насоса необходимо подключение к электросети. При этом следует учесть, что насос потребляет достаточно много электроэнергии. Лучше всего подключить насос к отдельной линии электропитания с автоматическим выключателем. Это позволит избежать перегрузок и обеспечит более надежную работу насоса.

Шаг 5: проверка работоспособности

После подключения насоса к трубопроводу и электросети необходимо проверить его работоспособность. Для этого включите насос и проверьте, как быстро вода поступает из скважины в дом. Если насос работает правильно, вода должна поступать без задержек. Если есть задержки или проблемы с поступлением воды, обратитесь к специалисту для дополнительной проверки и настройки насоса.

Как видите, построить домик для скважины своими руками возможно даже без специальных знаний и опыта. Важно следовать инструкциям, выбирать качественные материалы и инструменты, а также не забывать об обеспечении безопасности в процессе работы.

Добавить комментарий
