Как осуществить пробивку скважины своими руками? Этот вопрос интересует многих дачников, столкнувшихся с необходимостью обеспечения полива своего садово-огородного участка. Даже в случае наличия централизованной системы водоснабжения на дачном кооперативе, график подачи воды может не соответствовать потребностям владельцев участков.

1. Виды скважин и способы ручного бурения
2. Бур для скважины: как его сделать своими руками
3. Место для скважины: как выбрать
4. Процесс бурения абиссинской скважины
5. Процесс бурения скважины «на песок»
6. Видео, как пробить скважину своими руками
7. Фото скважин своими руками

Виды скважин и способы ручного бурения

Вопрос обеспечения себя водой достаточно серьезный, особенно, если вы планируете выполнить все работы самостоятельно, без использования бурового оборудования. На это есть ряд причин, невозможность подъехать к месту бурения из-за близко расположенных построек, стоимость услуги и т.д. Но выход есть даже в этом случае, все можно сделать самостоятельно. Глубина скважины при таком варианте не будет превышать 40 метров, потому что вручную это сделать довольно сложно, но уже этого уровня хватит для того, чтобы поливать огород по требованию.

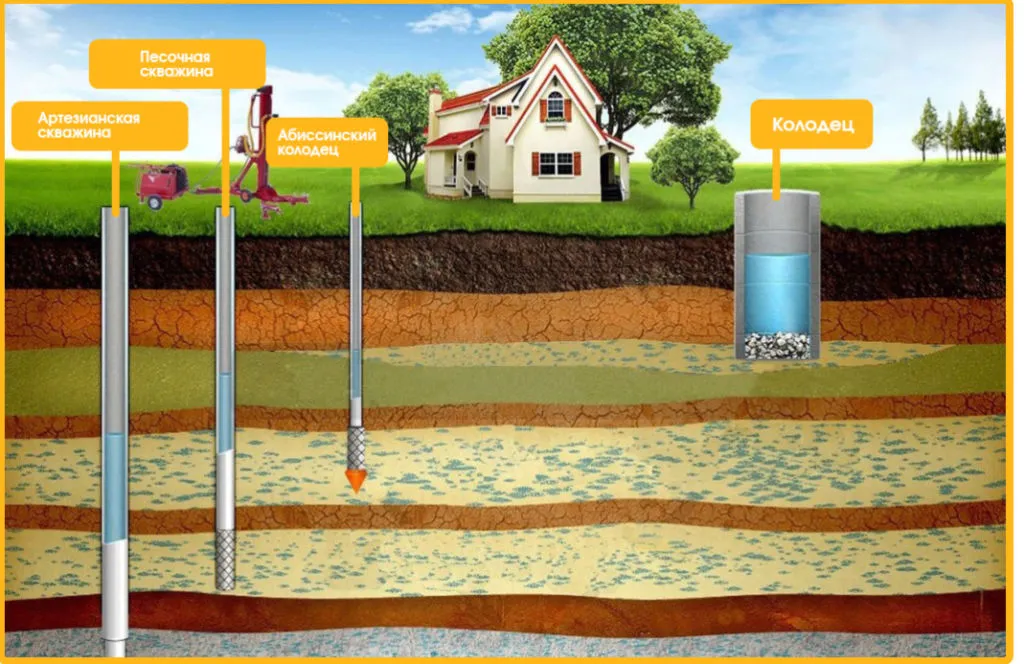

Существует 3 разновидности скважин, которые ориентированы на уровень прохождения грунтовых вод:

• Абиссинский колодец – до появления воды вам нужно углубиться на 10 метров, иногда даже меньше. Процесс бурения достаточно прост, особенно если учесть небольшую глубину.
• Технология бурения « на песок» – глубина таких скважин варьируется от 15 до 50 метров, все зависит от того, где именно проходят грунтовые воды.
• Артезианская скважина – ее глубина варьируется от 100 до 350 метров. Качество воды, по сравнению с предыдущими вариантами – самое лучшее, но, пробурить ее на своем участке без использования специальной техники, будет невозможно.

Чтобы готовая скважина красиво вписалась в оформление участка, рекомендуем ознакомиться с темой ландшафтного дизайна двора в частном доме.

Ручное бурение предусматривает использование четырех методов, при котором удается за несколько дней достичь нужного водоносного слоя. В их число входят:

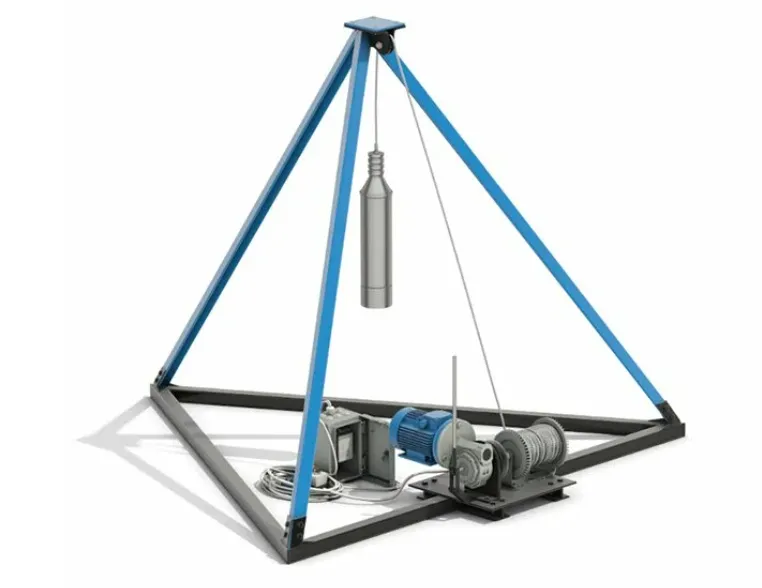

• Ударно-канатный метод – для его реализации вам нужно изготовить металлическую треногу, оснастить ее тросами и несколькими блоками, и просверлить начальное отверстие буром. Использование электрического двигателя ускорит процесс бурения, так как в ручном режиме это очень тяжело. Принцип такого бурения основан на дроблении почвы металлической трубой, опускаемой под определенным весом. Но чтобы ее поднять на нужную высоту, нужно приложить немало усилий. Поэтому использование электродвигателя было бы очень уместно.

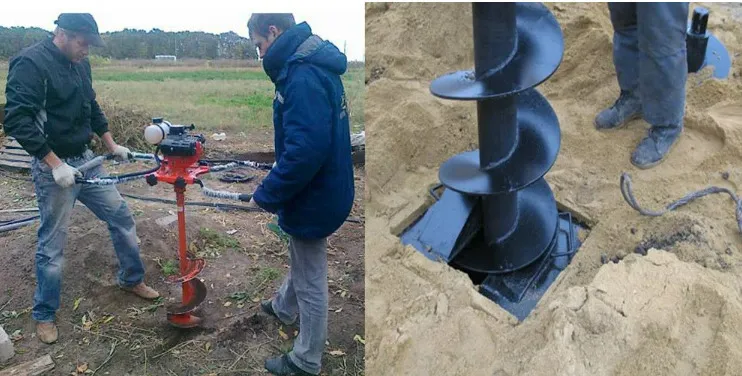

• Шнековый способ – для реализации этого способа бурения вам нужен инструмент, наподобие бура. Это металлическая труба, на нижнюю часть которой навариваются металлические пластины, расположенные по спирали. В процессе движения такого оборудования происходит высверливание грунтовой породы. Как только высота бура заканчивается, ее наращивают такими же трубами, укрепляя места соединения сваркой. Но самостоятельно вращать такое оборудование очень сложно, желательно оборудовать его рукоятью и не одной, чтобы в процессе бурения участвовало несколько человек. После того, как бур дошел до водоносного слоя, его вынимают из скважины, а на его место устанавливают обсадные трубы.

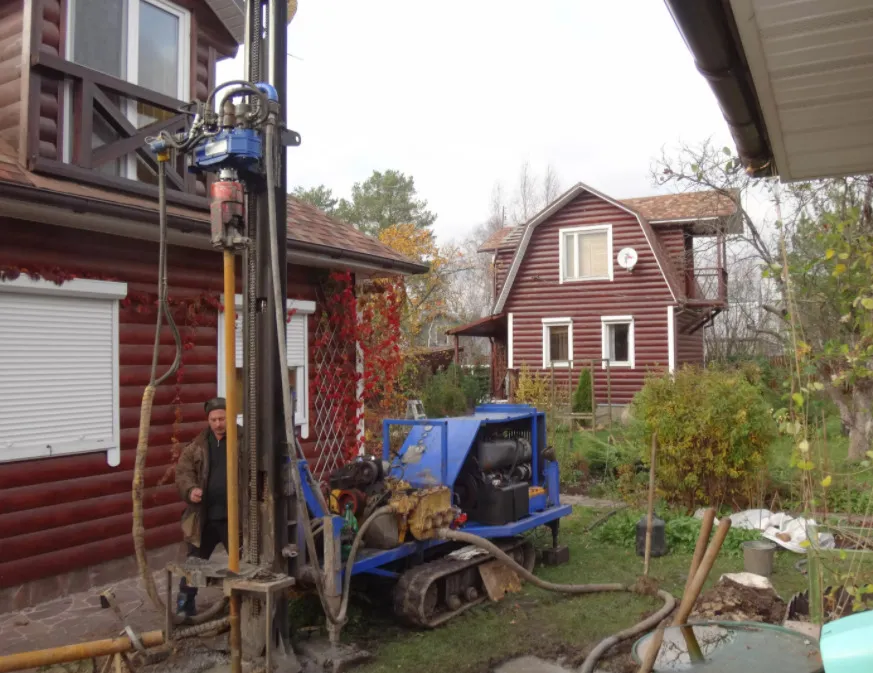

• Роторный метод – этот вариант считается самым эффективным, но и самым дорогостоящим. Суть метода заключается в том, что в процессе бурения скважины задействованы сразу два метода: ударный и шнековый. Сама скважина формируется путем коронки, которая пробивает грунт шаг за шагом. Чтобы облегчить этот процесс, и предупредить быстрое изнашивание пробивного элемента, внутрь скважины нужно подавать воду, которая постепенно будет смягчать землю, что существенно облегчит процесс пробивания. Кроме этого, для выполнения этих действий необходимо продумать механизм, позволяющий поднимать, опускать и вращать бур в процессе работы.

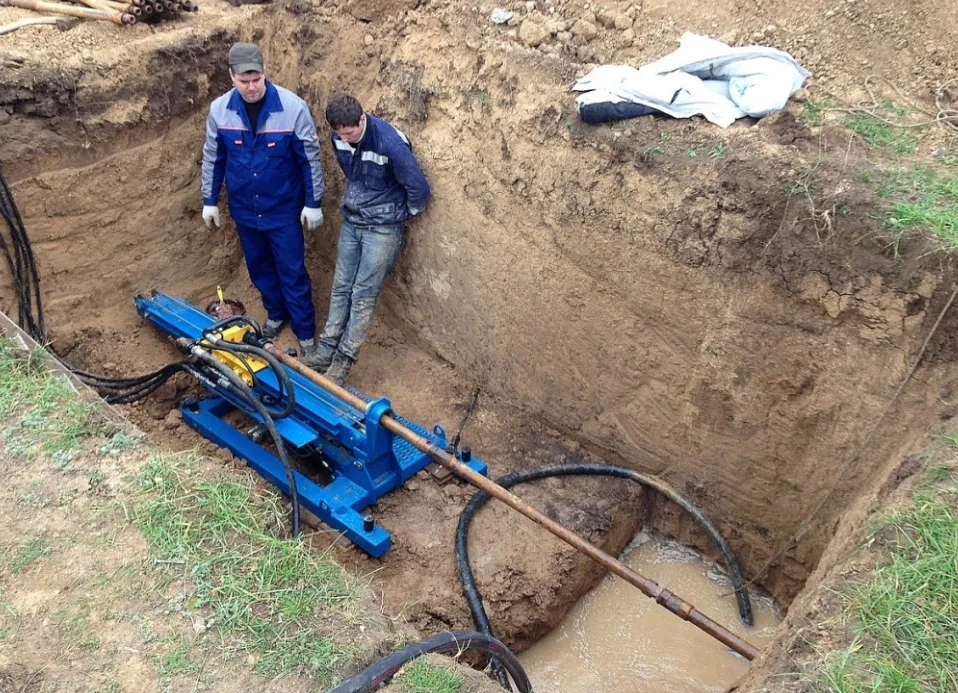

• Бурение скважины методом прокола – такой вариант используется очень редко. Его суть состоит в том, что для его применения нужно вырыть котлован, достаточно большого размера, и делать «прокол» грунта, располагая шнековую установку в горизонтальном положении. В процессе работы оборудования выполняется выемка грунта, мешающего дальнейшему движению бура. Затем в горизонтальную шахту устанавливается обсадная труба.

Ориентируясь на предложенные варианты вы самостоятельно принимаете решение об использовании того или иного метода бурения скважины.

Если после бурения скважины вам нужен и другой источник, рекомендуем ознакомиться со статьей, как сделать колодец своими руками.

Бур для скважины: как его сделать своими руками

Чтобы пробурить скважину ручным способом, лопатами вам не обойтись. Необходимо специальное оборудование, которое позволит пройти грунт на глубину до 40 метров, а то и больше. Хорошо, если такое оборудование есть у ваших друзей или соседей, тогда вам нужно просто одолжить его на время. Если такой возможности нет, а приобретение не выгодно с финансовой точки зрения, то единственная возможность – это сделать его своими руками. Что вам нужно будет для работы:

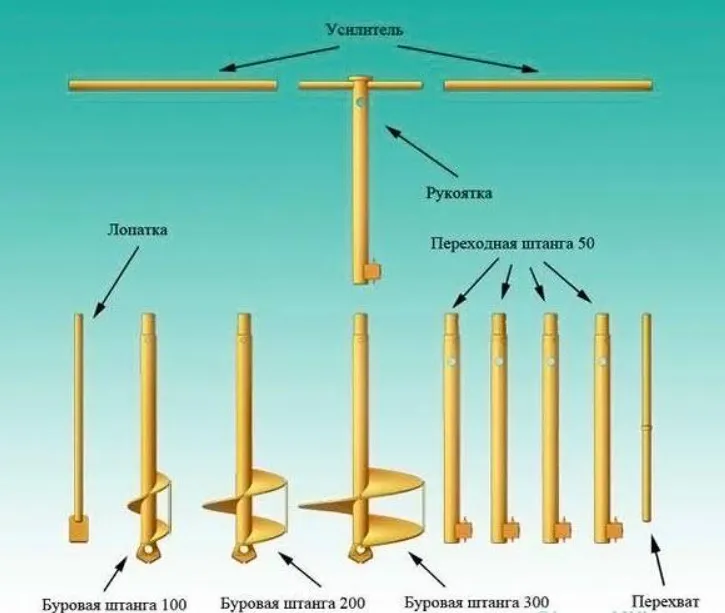

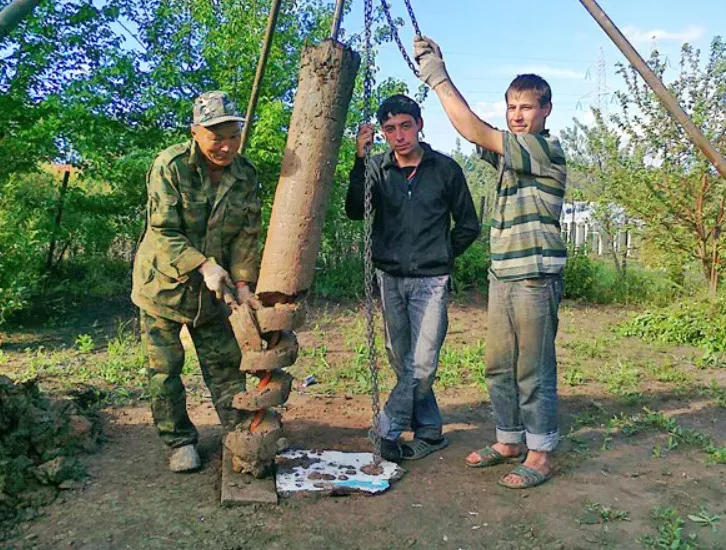

• Спиральный бур – для его изготовления нужен металлический прут или труба, на одном из концов которого приваривается листовая сталь в виде спирали. Это будут лопасти бура, которые обеспечат плавное вхождение в грунт и его бурение. По мере погружения бура в землю у вас появится необходимость наращивать оборудование, чтобы достичь водоносного слоя. Поэтому позаботьтесь о приобретении дополнительных материалов для этих целей. Обратите внимание, что диаметр лопастей, а соответственно и диаметр пробуренной шахты, должен быть больше, чем обсадная труба.

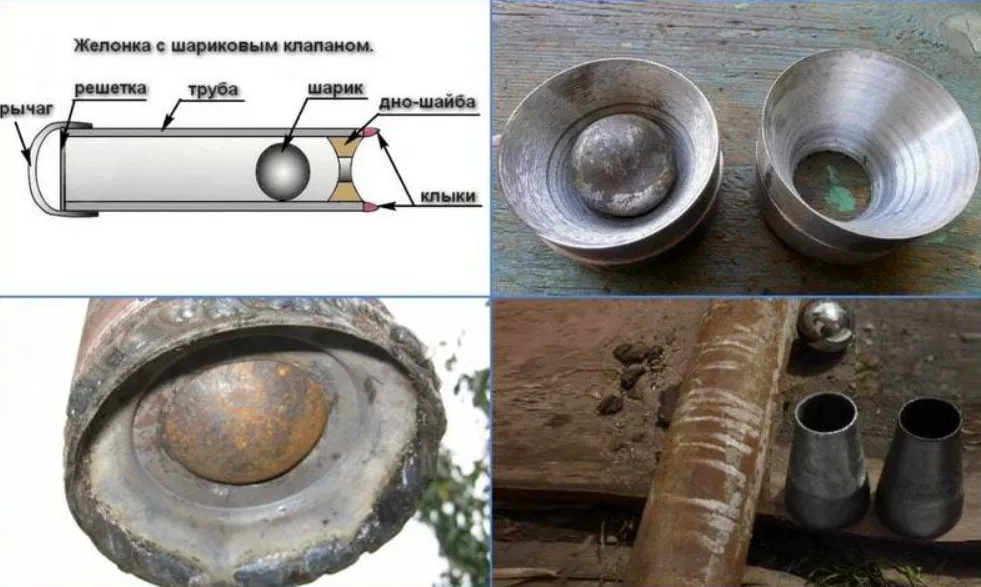

• Желонка и стакан – для изготовления желонки потребуется металлическая труба, длиной 2-3 метра. На нижней части конструкции устанавливается специальный лепесток (башмак с клапаном), который прижимается специальной пружиной. Нижние торцевые части конструкции заточены внутрь, а с верхней стороны располагается металлическая сетка. К готовой желонке крепят трос, который позволяет опускать и вынимать ее со скважины. В момент удара о грунт происходит набивание стакана землей, а нижний клапан не позволяет высыпаться земле обратно. В зависимости от грунта и степени погружения элемента в него, регулируют частоту подъема и выемку грунта из стакана. В среднем, частота очистки составляет 5-10 подъемов.

• Игла, для абиссинской скважины – для изготовления такого оборудования нужна металлическая труба, достаточно широкого диаметра, чтобы после ее установки можно было качать воду без выемки оборудования и установки обсадных труб в подготовленную шахту. Вынимать грунт из трубы нет необходимости, в отличие от предыдущего способа бурения

Место для скважины: как выбрать

Если вы не хотите, чтобы предстоящие работы омрачились отсутствием результата, необходимо определить наиболее подходящее место для скважины. Для этого лучше всего обратиться к геодезистам, которые проведут анализ почвы и определят, на какой глубине находится уровень грунтовых вод. Если такой возможности нет, попробуйте определить наиболее подходящее место для скважины самостоятельно.

На какие особенности участка нужно обратить внимание:

• На растительность, произрастающую на участке. Посмотрите на ее корневую систему, и вам будет понятно, где уровень воды ближе всего.
• На появление туманов по утрам, обычно на участках, с повышенной влажностью по утрам виден туман. Если это не повсеместное распространение, а локальное, то оно и будет указывать на пролегание грунтовых вод.

И, наверное, самый доступный способ определения расположения скважин, это сами скважины или колодцы, расположенные на соседних участках. Если вы пройдетесь по своей улице, то обратите внимание на расположение колодцев. Они расположены на одной линии, независимо от планировки участка. Если проблем с водой у соседей нет, то вы можете смело делать разметку под свою скважину на той же линии, что и на соседских участках. Кстати, у владельцев можно поинтересоваться и глубиной прохождения грунтовых вод, чтобы ориентироваться на этот показатель при бурении своей скважины.

Если ваш участок расположен в низине, и скопление осадков для вас не редкость, рекомендуем изучить тему о том, как сделать дренажную систему на участке.

Процесс бурения абиссинской скважины

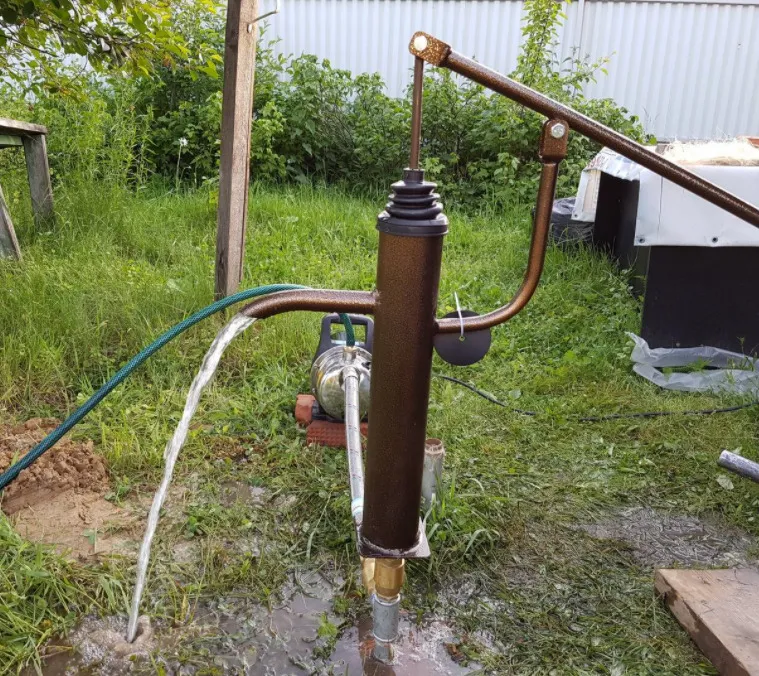

Процесс бурения абиссинской скважины достаточно прост. Все что вам нужно, это изготовить саму иглу, которая будет впоследствии выступать и самой скважиной. Для ее изготовления вам понадобится:

• Металлическая труба, с возможностью наращивания по мере углубления.
• Конусный наконечник
• Обратный клапан
• Бабка (металлическая или бетонная заготовка)
• Подбабок
• Тросы
• Хомут с блоками

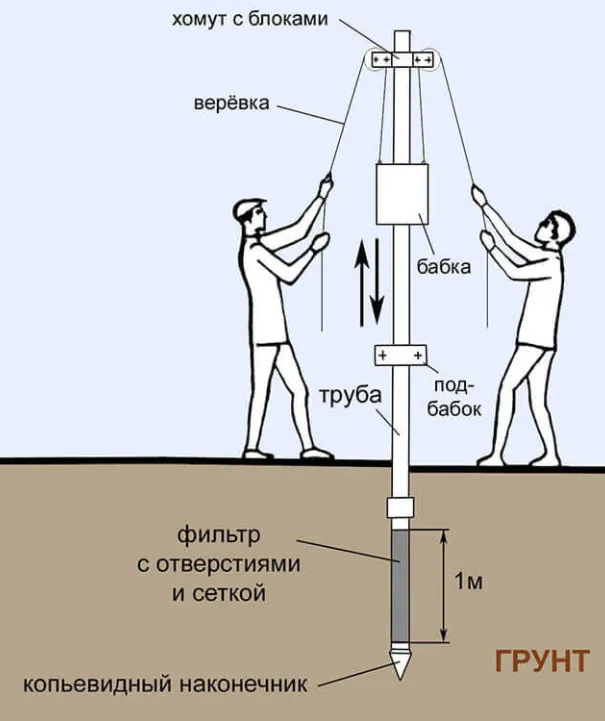

Процесс изготовления и работы детально показан на рисунке ниже:

Так как процесс забивания иглы является одновременно и установкой оборудования для подачи воды, то все необходимые элементы необходимо установить уже на этапе сборки.

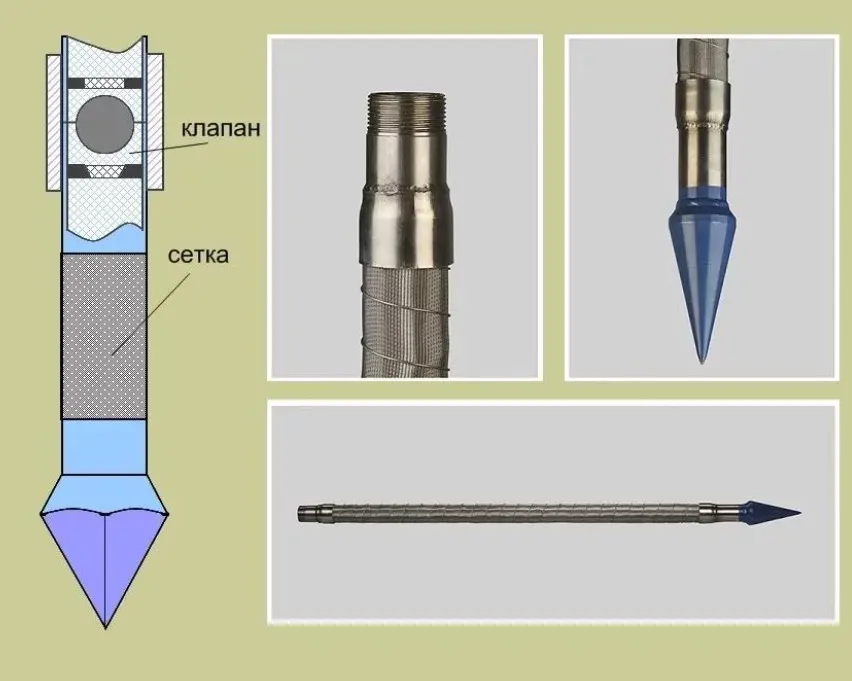

Сборка иглы происходит таким образом:

• Наконечник «иглы» затачивается, что позволяет ему входить в грунт под ударами кувалды.
• После него идет фильтр, который представляет собой участок трубы с крупными отверстиями, а сама труба обматывается мелкой сеткой.
• Дальше устанавливается обратный клапан, который представлен в виде диафрагмы с тяжелым шариком от подшипника.
• И верхняя часть иглы, это сама труба, которая может наращиваться, в процессе углубления иглы.
• Чтобы в процессе забивания не деформировать трубу, на нее устанавливается специальное приспособление «бабка», а перед ней «подбабок».
• Путем поднятия бабки и ее опускания на подбабок происходит забивание иглы на нужную глубину.

Чтобы процесс забивания был менее сложным, часть работы можно выполнить при помощи бура, а уже потом добивать нужное расстояние посредством груза. Более подробно этот процесс показан на рисунке выше.

Процесс бурения скважины «на песок»

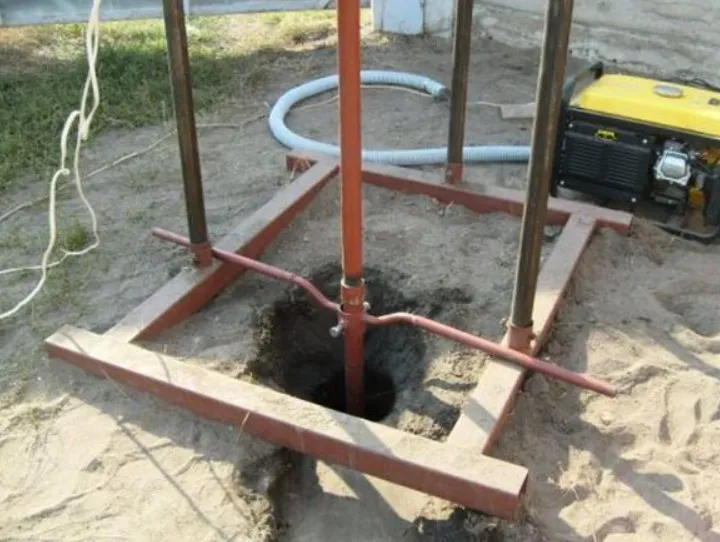

Для этого способа вам будет нужна тренога, поэтому о ее изготовлении подумайте заранее. Процесс бурения выглядит таким способом:

• Сначала готовится небольшой приямок, с размерами 1,5х1,5 метра. Глубина может варьироваться от 100 до 200 см, в зависимости от плотности почвы.
• Дно нужно застелить досками, оставив рабочее отверстие посередине приямка.
• Если грунт очень мягкий, боковые части нужно закрыть листами фанеры, это будет своеобразная опалубка, предотвращающая осыпание земли в процессе работы.
• Теперь нужно уложить доски сверху приямка, сформировав из них щит, по которому можно будет ходить без опасения провалиться внутрь. По центру такого щита тоже оставляется отверстие, для проведения дальнейшего бурения.
• Теперь, при помощи бура вам нужно высверлить начальное отверстие, и обозначить будущий фронт работы. Для этого будет достаточно полметра или метр.

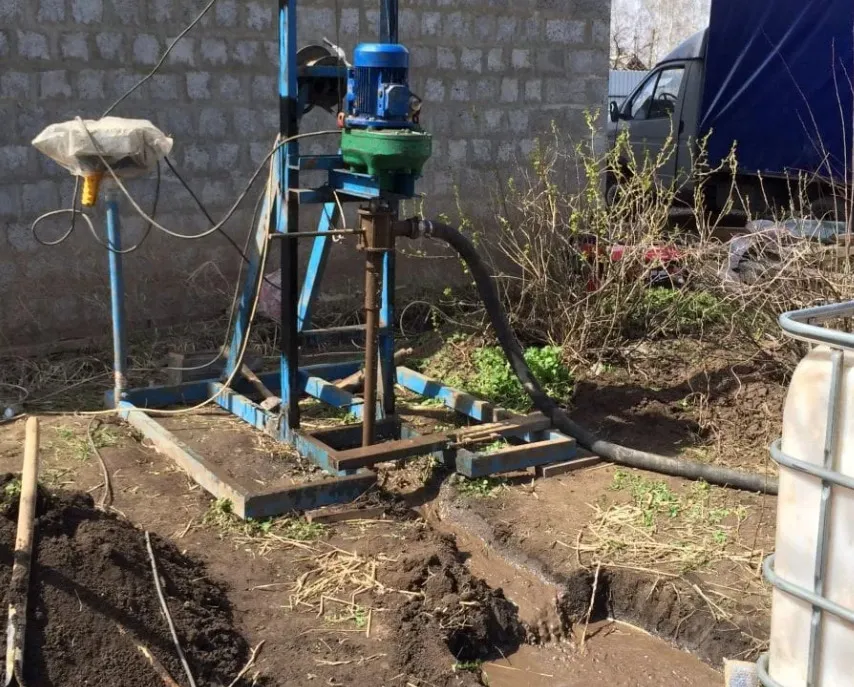

• После этого устанавливаете треногу, и закрепляют лебедку. Подсоединяют буровую штангу и двигатель с редуктором. Запускают систему и после каждого погружения буровой части очищают ее от грунта.

• Как только буровая штанга достигает водоносного слоя, вместо грунта нужно вынимать шлам. Это грунт, жидкой консистенции, который можно убрать из скважины при помощи грязевого насоса.
• После того, как штанга достигла водоупорного слоя, бурение прекращают, а штангу вынимают. На ее место опускают обсадную трубу.
• Теперь нужно промыть скважину. Это делается при помощи насоса, который должен работать до тех пор, пока вода из скважины не будет удовлетворительного качества.

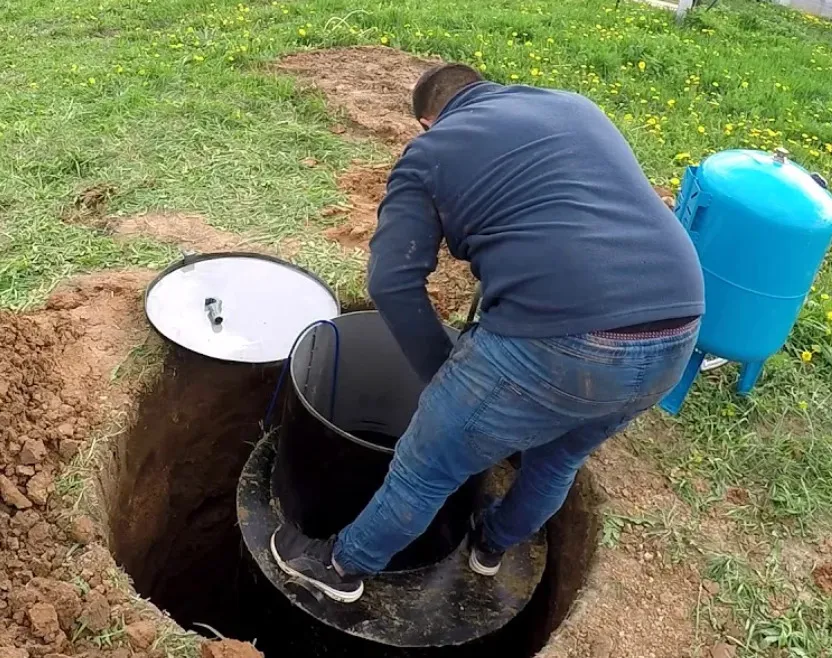

Финальная часть бурения это установка кессона и водозаборного оборудования на скважину с системой фильтрации. В дополнение к этому, скважину можно защитить, построив над ней небольшой домик, который может выступать и в роли дополнительного места хранения инструментов и мелкого оборудования.

Чтобы колодец или скважина не стояли на открытом воздухе и не подвергались пагубному воздействию погодных осадков, рекомендуем прочитать, как сделать домик над колодцем своими руками.

Как видите, скважина своими руками вполне реализуемый проект, при условии, что под вами проходят грунтовые воды. В условиях, когда участок находится над шахтами, такие способы не подходят для решения поставленной задачи.

Видео, как пробить скважину своими руками

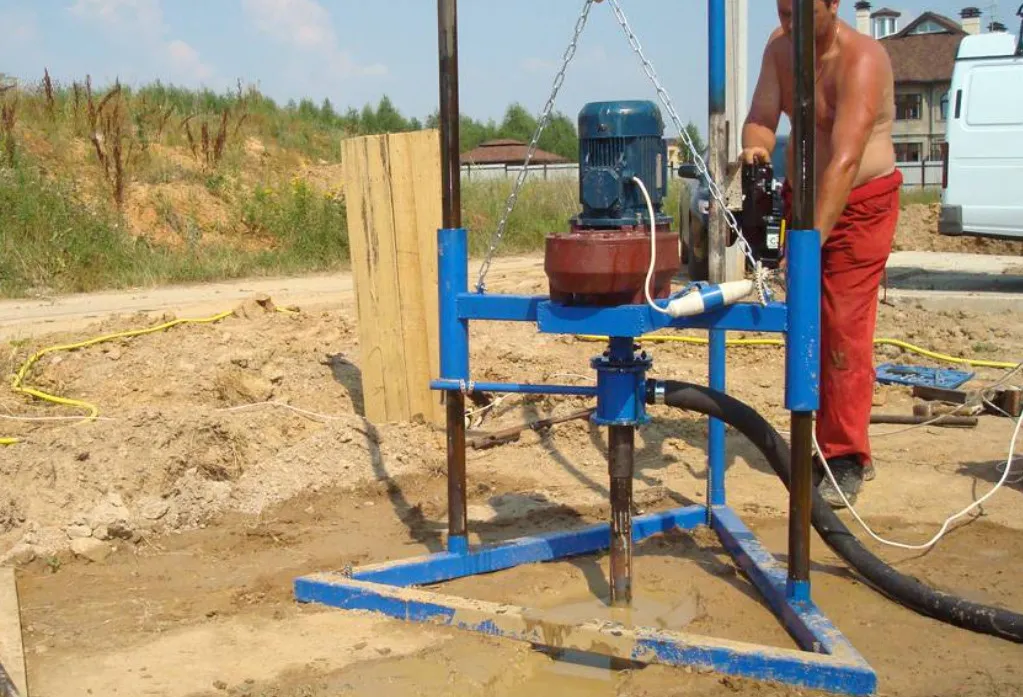

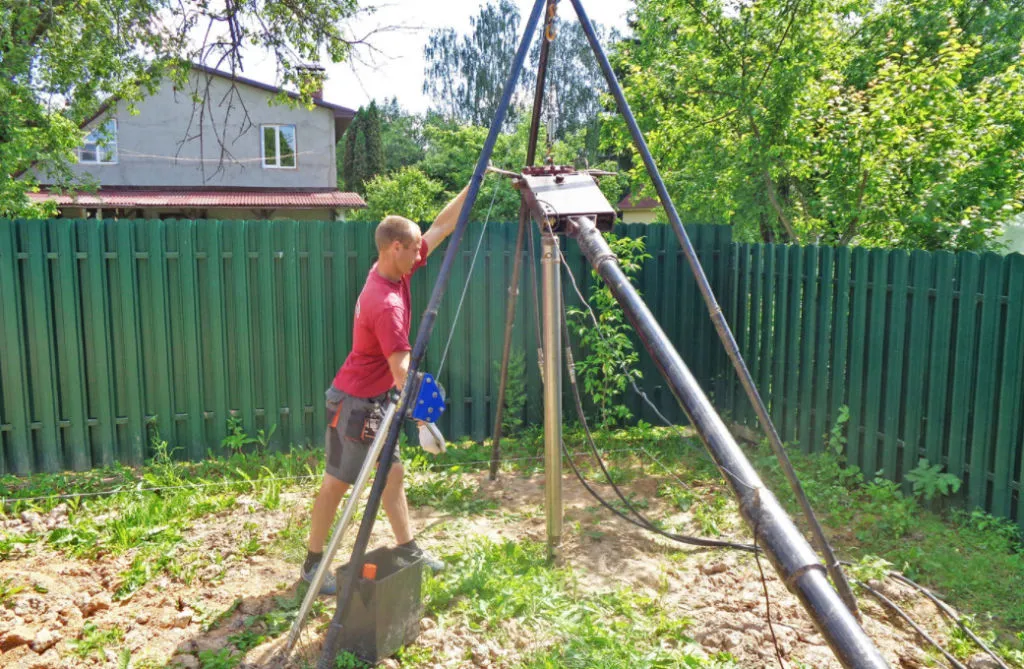

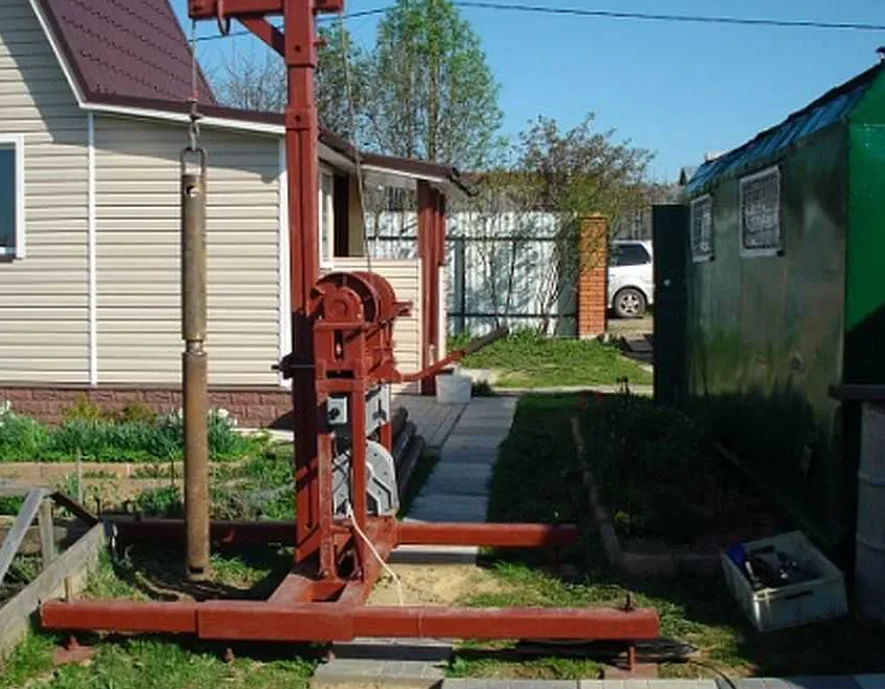

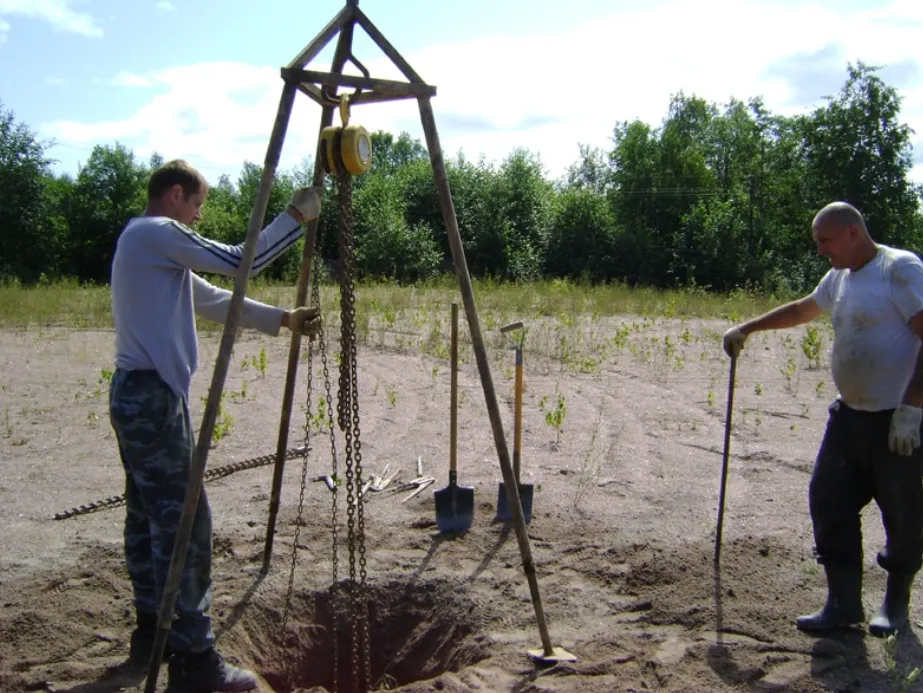

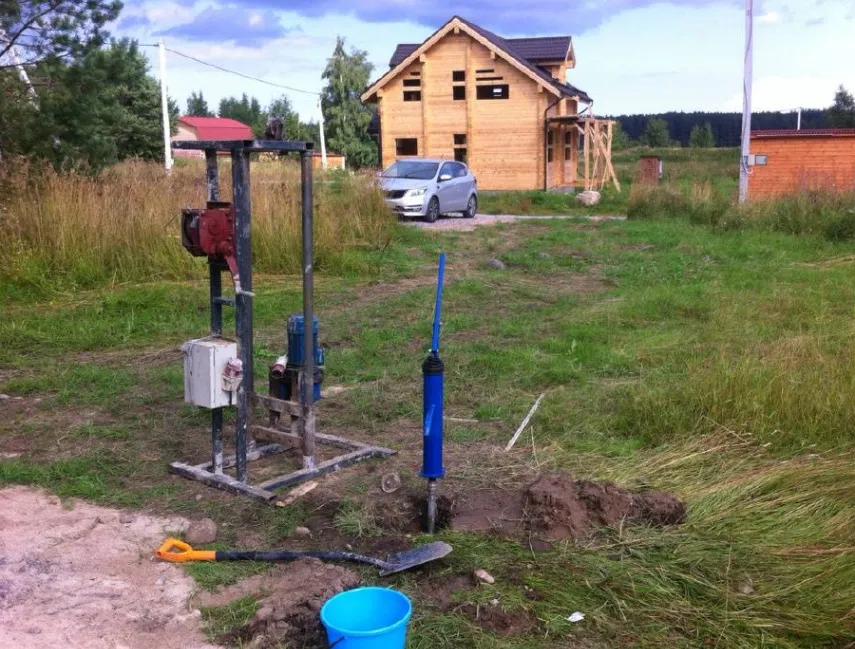

Фото скважин своими руками
