Способы соединения бруса — соединение бруса своими руками

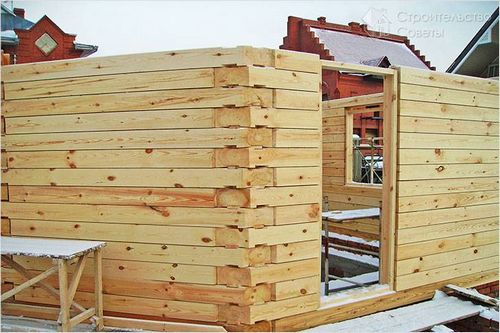

При строительстве бани или дома ключевой этап – это правильное укладывание бревен. Чтобы выполнить все работы качественно, необходимо знать различные способы соединения брусов, и успех строительства в значительной мере зависит от этого. Два основных метода углового соединения – это с остатком и без него.
В процессе работ соединение потребуется в двух случаях:
Содержание:
- Варианты угловых соединений
- Одностороннее соединение
- Двустороннее соединение
- Четырехсторонний замок
- Угловое соединение в «обло»
- Соединение бруса без остатка
- Варианты продольного соединения
- Продольное крепление
- Продольный коренной
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_1.jpg)
- Когда длина стандартного бруса недостаточная, и вам потребуется нарастить его.
- Для связки углового соединения.
Для каждого случая существует несколько вариантов соединения, которые мы рассмотрим ниже.

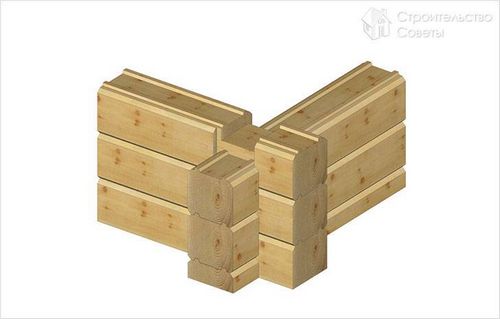

Варианты угловых соединений
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_1_1.jpg)
Если соединения обрабатываются без остатка, углы сруба получаются ровными, а во втором случае концы бруса будут выступать на некоторое расстояние. Это соответственно сказывается на материалоёмкости и считается минусом. Но у данного способа есть и положительная сторона: углы будут лучше защищены от дождя именно за счёт этой конструкции, к тому же сруб, сложенный таким способом, намного устойчивее.

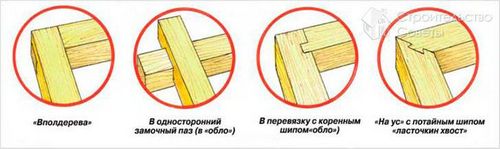

Как правильно провести соединение с остатком
С остатком брус можно соединить тремя способами:
- в «охряп»;
- в «обло»;
- в «охлоп».
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_2_1.jpg)
Самый простой второй вариант – в «обло», или как ещё говорят специалисты, – в чашку. Таким способом брус соединяют тремя способами:
- односторонним;
- двусторонним;
- четырёхсторонним.
Одностороннее соединение
Первый вариант выполняется следующим образом. В каждом брусе в местах соединения вырубается перпендикулярный паз (чаша). Его нужно сделать таким, чтобы он по размерам совпадал с укладываемым сверху бревном. Этот способ используют многие строительные компании потому, что по временным и технологичным затратам это самый простой вариант.
Двустороннее соединение
Это более сложный вариант, и качество работ зависит от профессионализма плотников. Здесь пазовый замок прорубается с верхней и нижней части брёвен.
Главное учитывать диаметр бруса, при этом глубина каждой чаши должна составлять не более ¼ высоты.
Четырехсторонний замок
При таком исполнении пазы пропиливают со всех четырёх сторон. Если правильно рассчитать диаметр бруса и точно прорубить пазы, то брёвна будут ложиться как конструктор, что позволит достичь максимальной прочности сруба.

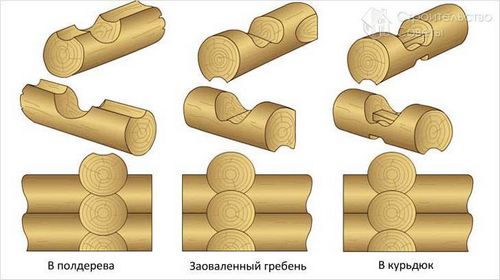

Угловое соединение в «обло»
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_3_1.jpg)
У этого способа соединения тоже существует три варианта:
- в курдюк;
- заоваленый гребень;
- в полдерева.
Здесь самый простой и распространённый способ третий – в полдерева. Технология работы в некотором роде схожа с соединением в «обло», только кроме вырубаемой чаши в укладываемом бруске прорубается дополнительный продольный паз (его ещё называют укладочным). Перед тем как уложить следующее бревно, его заполняют утеплителем, и только после этого приступают к обработке следующего бруса.
Техника выпиливания чаши для соединения в курдюк представлена в видео ниже:
Чтобы крепление было более надёжным, соединение каждых брёвен производится посредством нагелей. Это такие деревянные шпонки круглого сечения, они позволяют обеспечить надёжную устойчивость вертикальных брёвен.
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_4_1.jpg)
Во втором варианте (заоваленный гребень), при вырубании укладочной чаши в ней оставляют небольшой овальный гребень, который должен совпадать с продольным овальным пазом следующего бруса и соответственно посредством этого гребня и проводится надёжное соединение.
Третий вариант (в курдюк) считается наиболее сложным в плане технического исполнения. При обустройстве такого соединения при вырубке чаши на её дне оставляют специальный выступ, который должен быть расположен ровно поперёк и совпадать с продольным пазом следующего бруса. Этот выступ и служит соединением со следующим бревном.
Должного внимания заслуживает и соединение в «охлоп». Здесь крепление также производится посредством вырубки чаши, но только она вырубается снизу укладываемого бревна.
Укладка брёвен в «охряп» — сложный технологически вариант. При таком способе соединения чаши вырубаются на обоих брёвнах. К тому же в обеих чашах вырубаются продольные пазы, которые и служат надёжным креплением.

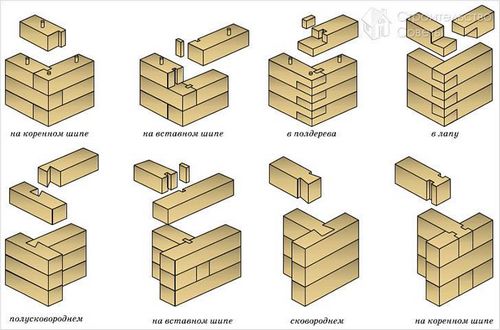

Соединение бруса без остатка
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_5_1.jpg)
В основе такого соединения лежит технология укладки в «охряп». Только при вырубке чаши, торцевая часть брёвен полностью убирается, лишая углы выступающей части. Для повышения надёжности крепления на конце соединяемых брёвен оставляют специальные гнёзда с шипами (присек).
Если вырубить обычную соединительную лапу с «присеком», то она будет продуваться ветром, вследствие чего сруб потребуется дополнительно обрабатывать.
Чтобы избежать этого, горизонтальные вырубки делают с небольшим уклоном в двух направлениях .Такой способ называется «ласточкино гнездо».
За счёт шипов в наклонной плоскости обеспечивается лучшее зажатие конструкции, что способствует повышению теплоизоляции.
Если вы будете использовать для крепления курдюки, нагели или шпонки, то обязательно предусмотрите между соединением шип-паз вертикальный зазор. Это необходимо на случай усадки сруба.
На видео, представленном ниже вы сможете увидеть как происходит выпиливание пазов для соединения бруса в углах и по длине:

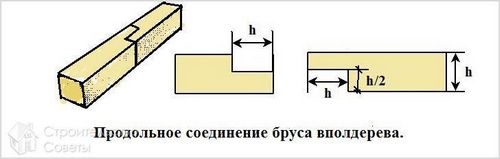

Варианты продольного соединения
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_6_1.jpg)
Стандартная длина пиломатериала, а в нашем случае это брус, составляет 6 метров. Но иногда нужно уложить более длинный сруб, и здесь потребуется провести продольное соединение.
Для этого используются следующие варианты:
- в полдерева;
- продольный шип;
- продольный коренной.
Продольное крепление с использованием технологии шипа и шпонки считается наиболее надёжным. Для соединения на одном бревне выпиливается внутренний паз, затем по его размерам на другом бревне вырубается стыковое соединение, которое должно плотно входить в паз. Для надёжности его также соединяют шпонкой или скобой.
Шпонка – это своеобразное крепление, которое изготавливают из железа или дерева, но только твёрдой породы. По форме шпонки бывают призматические и прямоугольные.
Продольное крепление
Этот способ аналогичен с угловым креплением бруса в «полдерева». Концы брёвен, которые требуется соединить, выпиливаются на половину толщины и соединяются встык друг с другом. Для прочности их соединяют нагелем или железной скобой.
Это, конечно, самый простой вариант, но по надёжности малоэффективный. Специалисты редко используют его в работе.

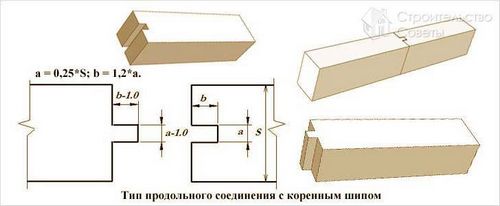

Продольный коренной
В этом варианте крепления на одном бревне выпиливается паз, а на другом крепёжный шип. Для надёжности шип лучше выполнить трапециевидной формы (ласточкин хвост). Это позволит исключить колебания брёвен в венце.
![Способы соединения бруса - соединение бруса своими руками (соединение, бревно) Способы соединения бруса - соединение бруса своими руками](/uploads/images/sposoby-soedinenija-brusa-soedinenie-brusa-svoimi_7_1.jpg)
Предлагаем вам посмотреть видео о том, как выпиливается паз в брусе при продольном соединении:
Работы по укладке брёвен лучше доверить профессионалам, но если вы решили сделать это самостоятельно, то от вас потребуется максимум внимания и усилий, а о результате проделанной работы вы можете рассказать нашим читателям.
