В частном строительстве часто используют деревянные балки для создания перекрытий. Процесс крепления балок является ключевым этапом технологии, и надежность перекрытий зависит от качества этой операции.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Балки перекрытия - важный элемент конструкции

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам. К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться. Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

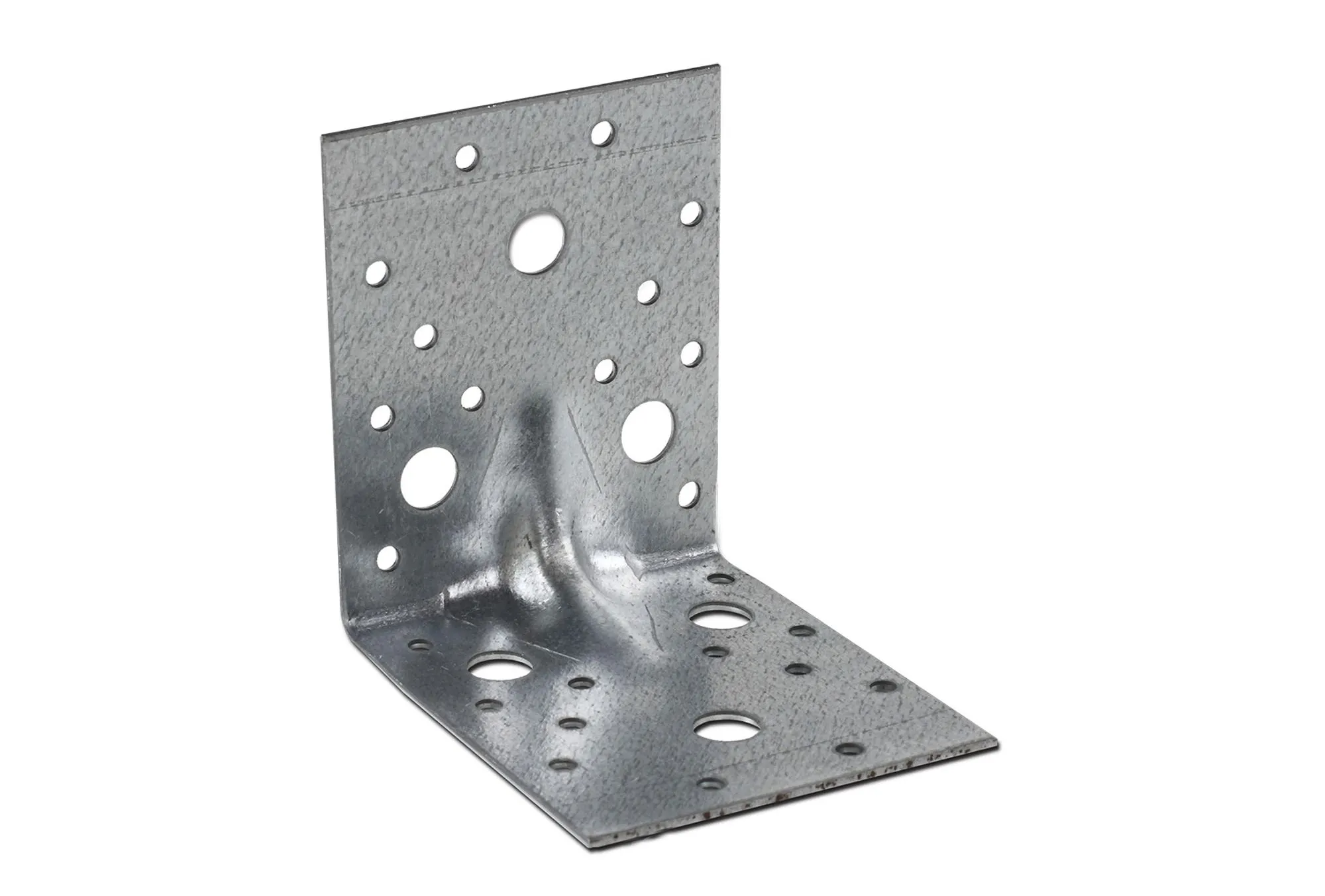

Крепежная перфорированная пластина

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку. Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу. Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Как-то закреплять балки перекрытия к стойкам нежелательно, если это заранее не предусмотрено в конструкции каркаса дома. Лучше чтобы они также никак не касались стоек и не упирались в них, а также в их крепёжные элементы. При монтаже от них нужно отступить.

Болтовое

Достаточно простое крепление балки — при помощи болтов-глухарей. С их помощью ставят только балку-брус, у которой размер поперёк сечения не меньше, чем половина сечения по высоте. Глухарь закручивается через балку в верхнюю часть стены и затягивается при помощи ключа-трещотки. Или же применяется стяжка из шпильки с гайками и шайбами через отверстие. Такое крепление позволит балке работать в качестве ригеля каркаса, в то же время оставаясь подобием шарнира в плоскости перекрытия.

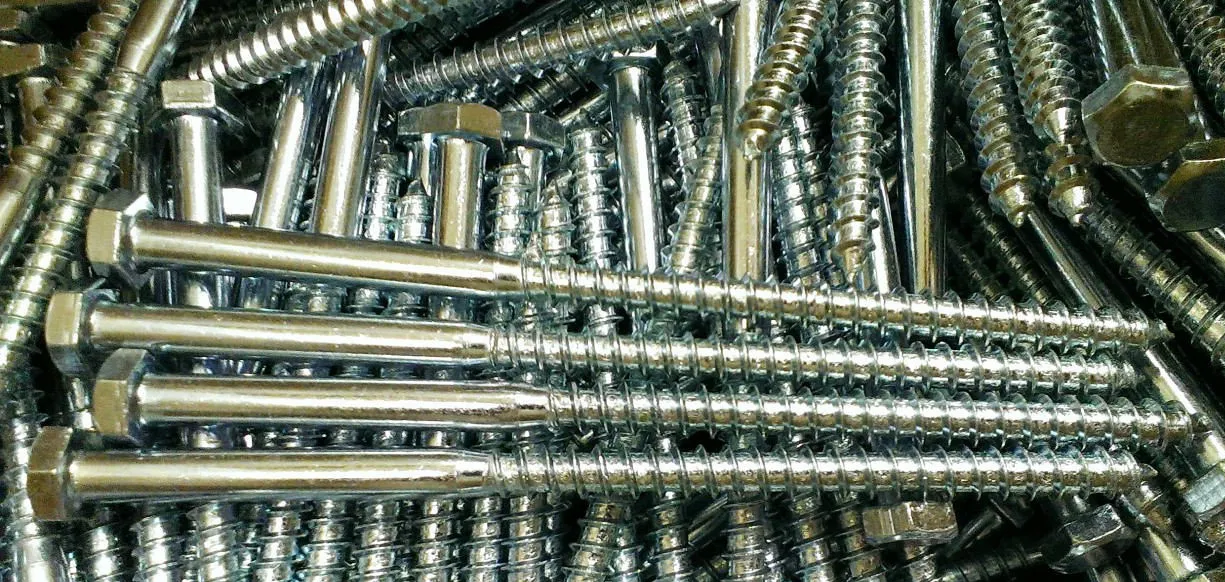

Крепеж для болтового соединения

Достаточно часто балки изготавливают из металла, особенно если длина пролёта превышает 3-4 метра. Подбирают крепёж к таким металлическим балкам, исходя из их несущей способности. Обычно используют двутавр и швеллер. В них делают аккуратные отверстия по разметке, под 25 мм болты примерно 28-30 мм. Затем балку ставят на место и закрепляют шпильками или глухарями. К каменным стенам балки никогда не прикручивают, если это не мауэрлат.

Соединение врезкой

Врезка — рубленое соединение балки со стеной, когда торец не выходит за наружную стену. Тем самым обеспечивается защита торца балки от попадания атмосферной влаги. Обычно так делают балки первого этажа рубленых домов и бань. Осуществляется оно по типу соединения «ласточкин хвост». Именуется врубка сковороднем и полусковороднем.

Врезка сковороднем более прочная и подразумевает симметричный ласточкин хвост. Но чаще встречается врезка полусковороднем. С одной стороны ласточкин хвост прямой, и закрепление его в гнезде внешней стены делается при помощи двойного клина. Врезка полусковороднем менее прочная, но проще в выполнении.

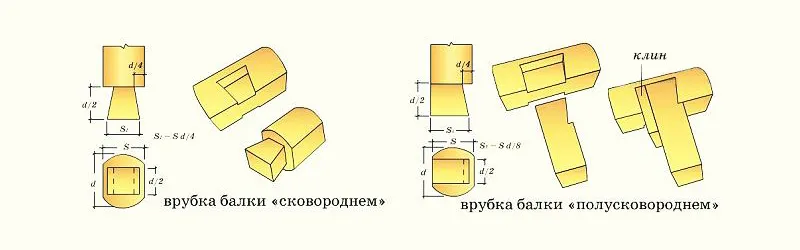

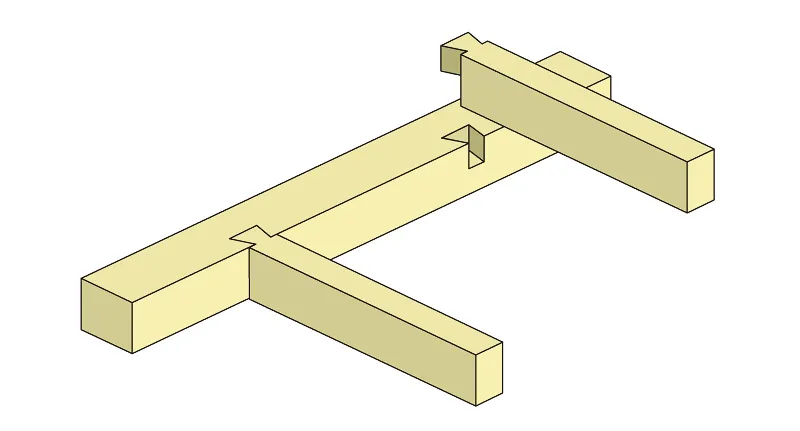

Схема соединения сковороднем и полусковороднем

Соединение врубкой

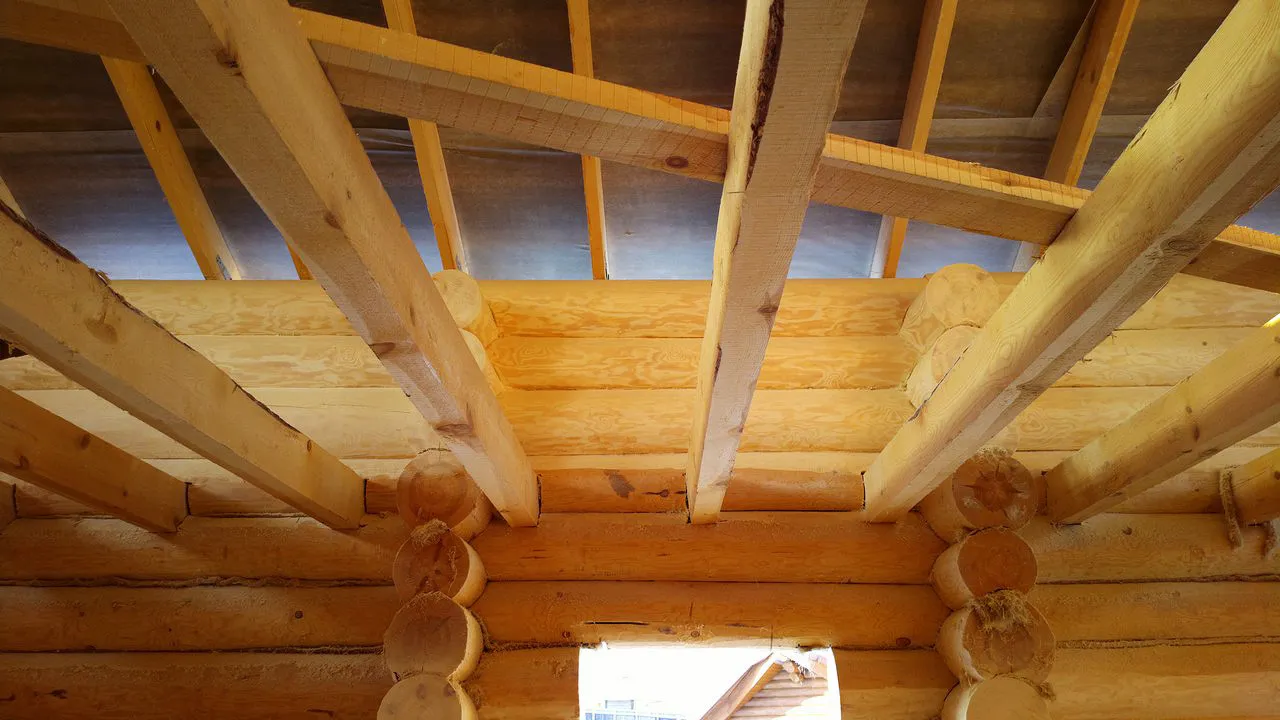

Отличается от врезки тем, что врубка проходит на полную толщину стены, балка выходит наружу. Выполняется в лапу, полулапу или в полдерева, иногда — в хлуп или в обло. Используется в том случае, когда балкой надо перекрыть большой пролёт. Оно более прочное, чем врезка. Однако торец балки необходимо защитить от атмосферных воздействий.

Соединение врубкой

Правила выбора балок для межэтажных перекрытий

Балка должна быть изготовлена из сухой древесины. Стоит выбирать ее согласно проекту. При составлении такового производят расчёт на прочность, жёсткость. Балка должна иметь достаточную собственную массу, чтобы хоть как-то гасить звуки и вибрации с верхнего этажа. Как правило, используют балки высотой 200-300 мм при пролётах до 5 метров. Балки укладывают через каждый метр, чтобы исключить прогиб лаг пола верхнего этажа. Обычно полноценная балка — это брус прямоугольного сечения, у которого ширина составляет 2/3-1/2 от высоты. Укладывается он на узкое ребро. Брус в разы надёжнее доски-лафета, уложенной на ребро в качестве балки.

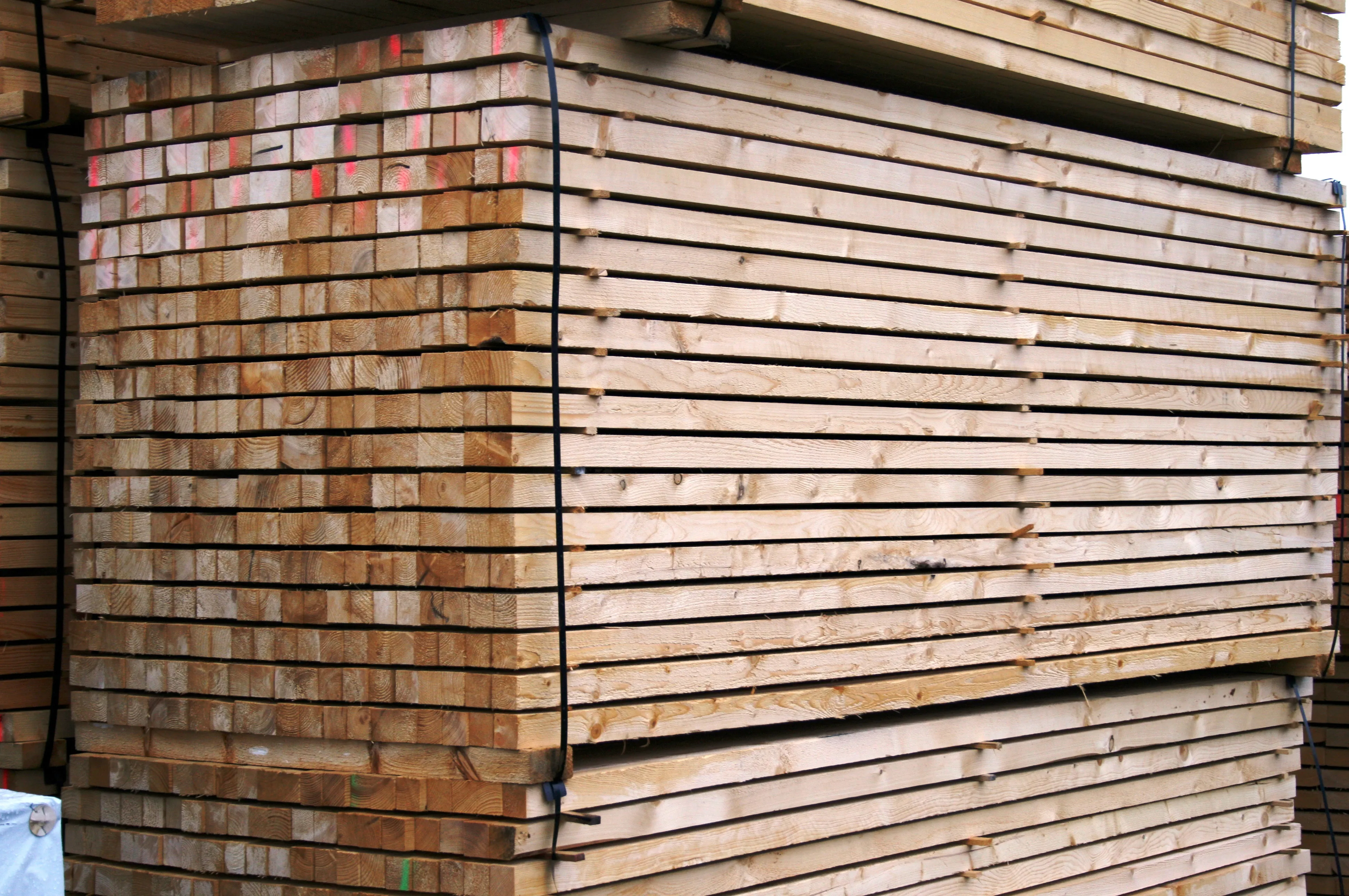

Элементы обязательно должны быть изготовлены из сухой древесины

лучший выбор для больших пролётов — металлическая балка. Двутавр обойдётся дешевле, чем мощный клееный брус такой же жёсткости и длины. И у металла не будет проблем с грибком, насекомыми, огнестойкостью. При укладке прокат нужно ставить на подушки и обеспечить хорошую гидро- и теплоизоляцию против конденсата. При желании их можно отделать под дерево.

Инструмент и приспособления для установки балок перекрытия

При работе используется обычный плотницкий инструмент. Когда используют соединение в виде перфорированных пластин или уголков, для их фиксации потребуется шуруповёрт. Для крепления на болты и глухари нужна низкооборотная дрель и ключ с трещоткой или динамометром. Также желательно иметь пилу-торцовку и цепную пилу, чтобы ускорять процесс. Самым желанным инструментом при монтаже балок является подъёмный кран. Особенно для балок из металла. Или хотя бы делают на верху треногу с лебёдкой, чтобы облегчить строительство. Ещё важно иметь на стройке разборные леса, козлы и другие подмости. Пользоваться одной лишь стремянкой невозможно.

Технология и тонкости монтажа балок

При монтаже важно произвести разметку. Для этого удобно пользоваться лазерными линейками, нивелирами. Также очень важно, чтобы балки располагались строго на одном уровне с самого начала. Если этого достичь не удалось, то их состругивают так, чтобы пол в конечном итоге лежал ровно, с перепадами не более 3-4 мм на метр.

Процесс монтажа балок

Отмечают положение балок на стене, затем производят их подъём. Лучше сразу поднять все балки краном, не производя крепление этих балок перекрытия к стене, используя однократную аренду крана. Это обойдется дешевле, чем поднимать по одной и устанавливать. После этого балки раскладывают, проверяя их положение и уровень. По высоте уровень лучше проверять лазером, так как шнур всё равно провисает при любом натяжении. Делать какие-то подгонки по основанию балок нежелательно, так как это может повлиять на их конструктивную работу в каркасе из-за наличия упора-ступеньки, лучше подгонять верх электрорубанком уже при устройстве полов.

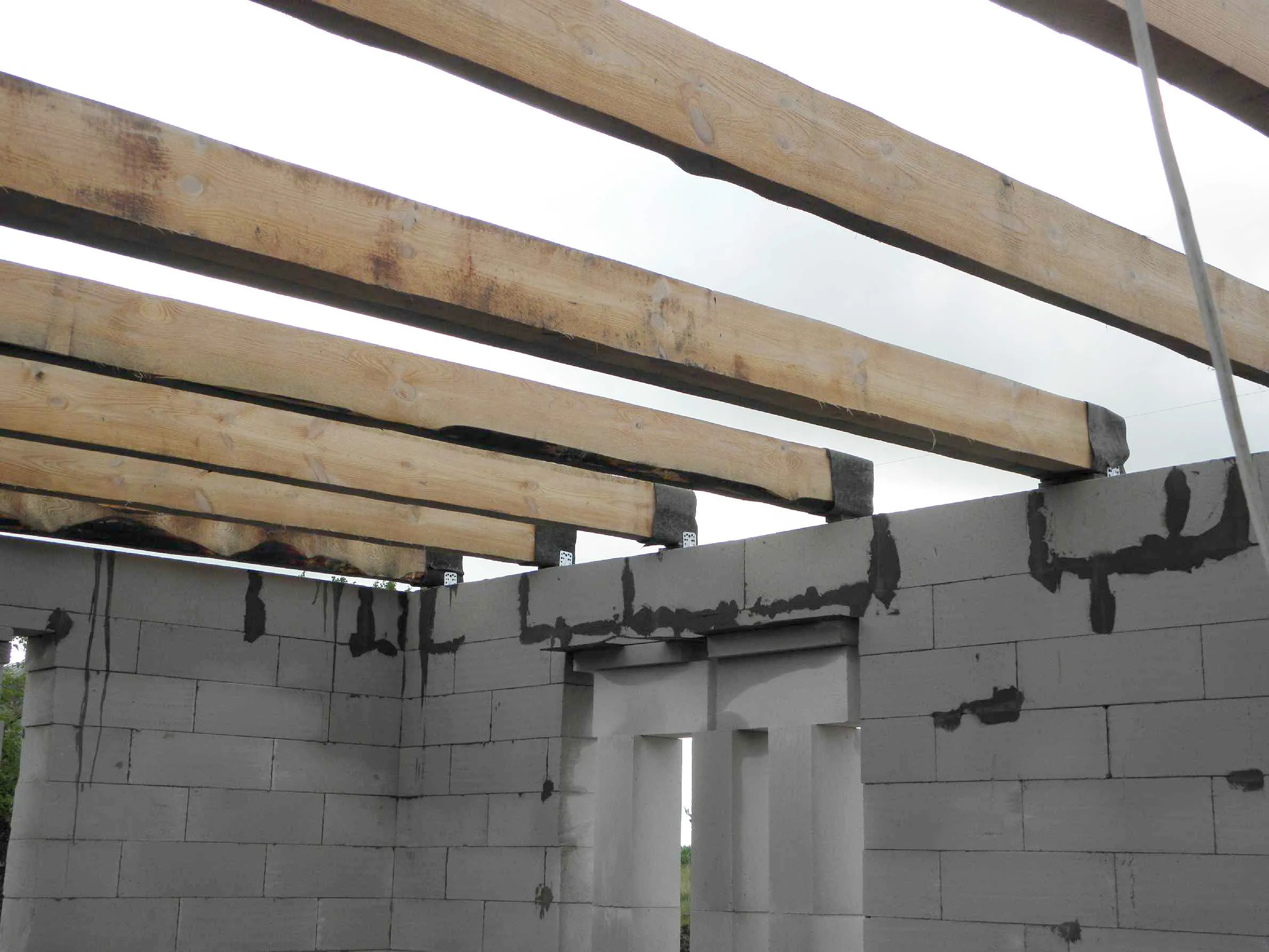

Крепление к стене из газобетона

Края балок оборачивают рубероидом

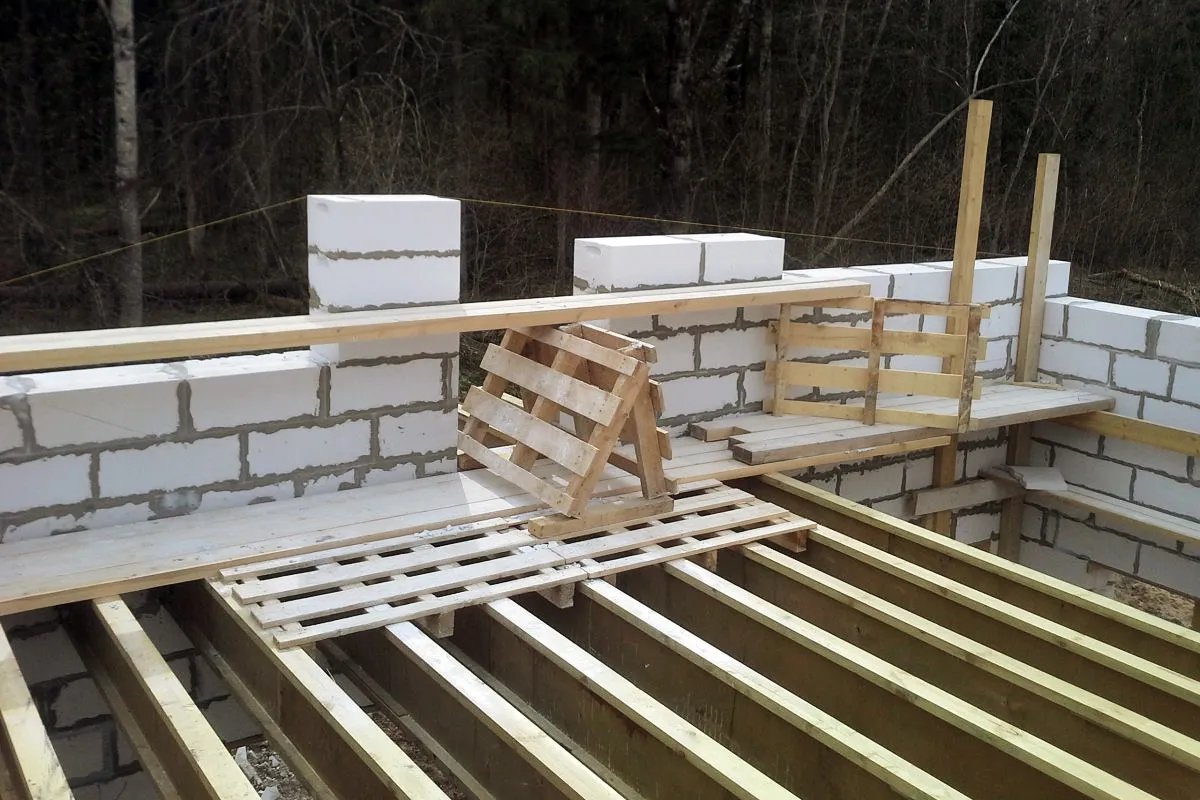

Деревянные и металлические балки в таких домах установить проще всего. Ряд под балки прогоняется с выверкой по ватерпасу по всей длине. Затем балки устанавливают на стену, оборачивая в два слоя рубероидом и с обрабатывая фунгицидным составом. Это нужно для того, чтобы балка не гнила в месте образования конденсата, ведь каменная стена более теплоёмкая и там будет образовываться роса. После этого промежутки между балками закладывают стеновым материалом, а затем продолжают возведение стены. При монтаже металлических балок на газобетонную стену устраивают подушки из трёх рядов полнотелого кирпича с армированием под нижний ряд и верхний. Балку оборачивают рубероидом или толью.

Крепление бруса к бетонной и кирпичной стене

Главное правило при таком креплении к холодной стене или двутавровой балке — обеспечение гидрозащиту балки от конденсата. Это позволит избежать гниения древесины и её деформации при набухании.

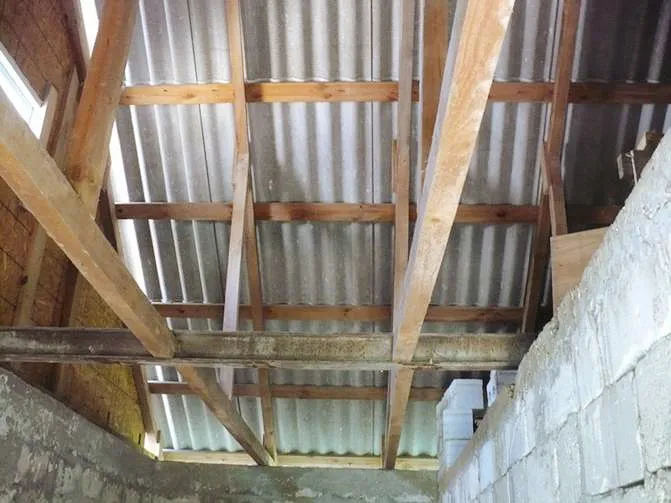

Крепление к двутавру

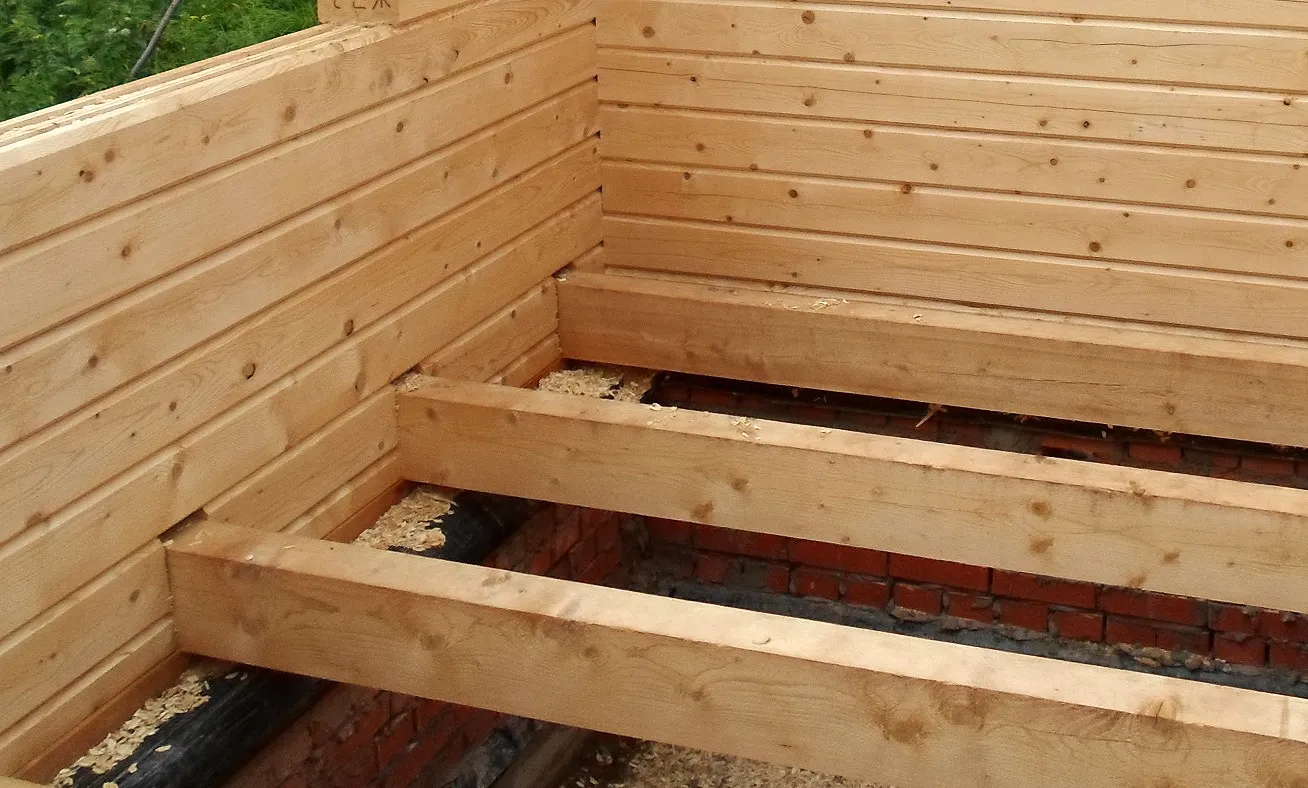

Крепление бруса к деревянной стене

В случае рубленых стен оптимально крепить балку врезкой полусковороднем. В случае устройства каркасных стен — с опорой на продольный брус стены сверху. Требуется проверочный расчёт, допустимо ли устанавливать в стену новую балку, которая не была запланирована ранее. Крепление балки к деревянной колонне достаточно сложное. Необходимо прикрутить глухарями или шпильками на колонну бобышки, которые гарантированно выдерживали бы вес балки, и опереть балку на них. Опять же необходим расчёт.

Схема крепления балок к деревянной стене

Крепления бруса в конструкциях крыш

Стропильная система — отдельная сложная тема, которая хорошо знакома кровельщикам. Частного застройщика лучше пригласить специалистов, а не выполнять работу самому. Самостоятельно можно закрепить только мауэрлат — верхнюю часть, к которой крепятся стропила. Это брус, идущий вдоль всей стены – кирпичной или деревянной. Он должен крепиться к ней с помощью болтов и специальных дюбелей или же с помощью скоб к деревянным стенам.

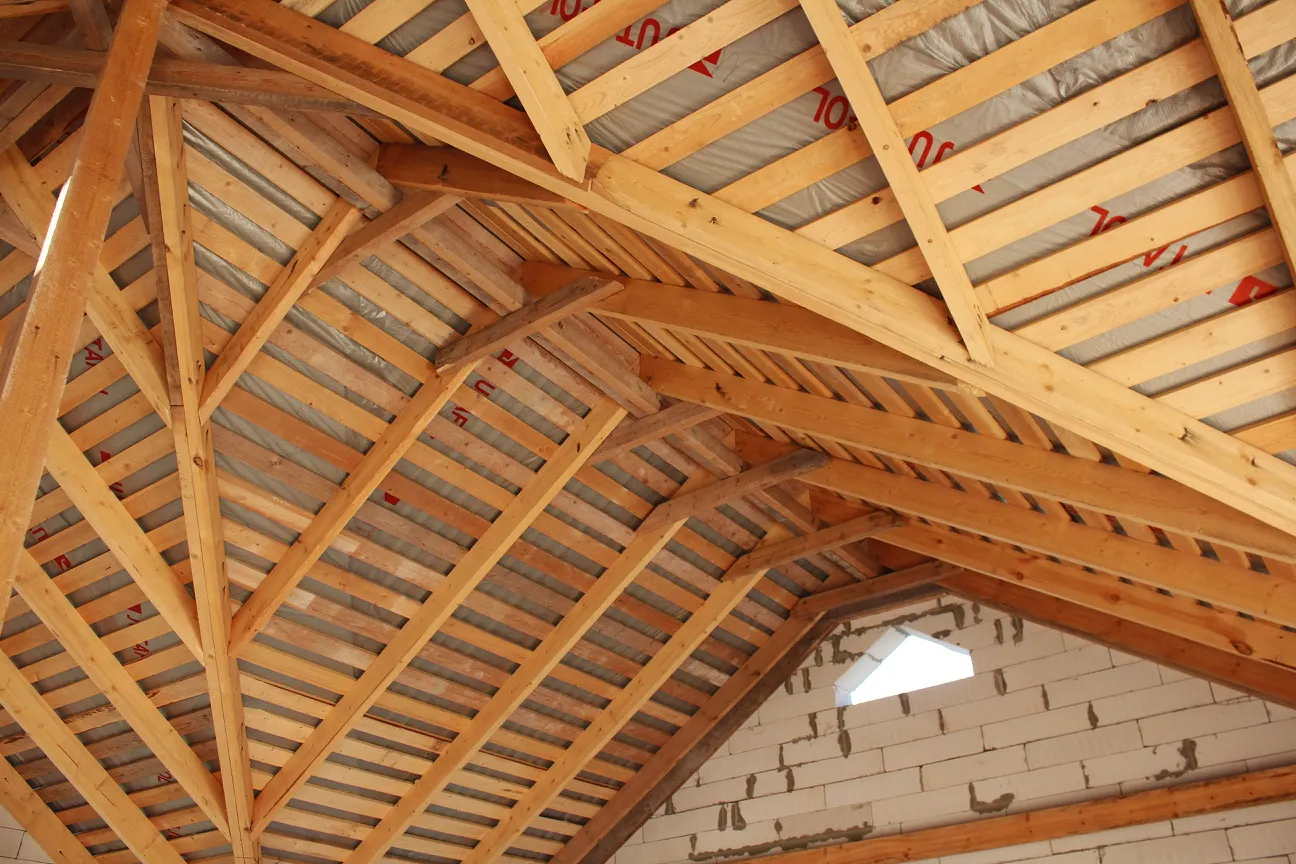

Деревянная стропильная система

Крепление бруса на подвесе

Всевозможные способы, когда брус опирается на металлический крепёж, прикрученный к стене, не выдерживают критики. Во-первых, брус, который с их помощью можно закрепить, явно не подходит по размеру для балок перекрытия, а только в качестве насеста в курятник. Во-вторых, само по себе такое крепление крайне непрочное по сравнению с врубками или опиранием.

Способ крепления бруса в каждом конкретном случае нужно выбирать ответственно, четко понимая какую нагрузку он будет нести и какие технологии применимы.
