   Добрый день!
   Прошу совета в формировании пирога межэтажного перекрытия деверянного бревенчатого дома. Первый этаж уже обогревается электрическими конвекторами, расчитанными под площадь первого этажа. Эту зиму дом простоял в режиме поддержания +10 градусов. На втором было около +6 +8
   На втором этаже также предполагается установка электрических конвекторов.

   Перекрытие представляют собой балки 100 (ширина) х150 (высота), снизу подшитые 6мм-фанерой. Пол второго этажа — обрезная доска 25мм, пока не приколоченная.

   Фанеру потолка первого этажа предполагаем зашивать вагонкой.
   Пол второго этажа предполагается: обрезная доска, выравнивающая фанера толщиной 10-12 мм, ковровое покрытие.

   Утепление перекрытия фактически должно играть роль шумоизоляции.

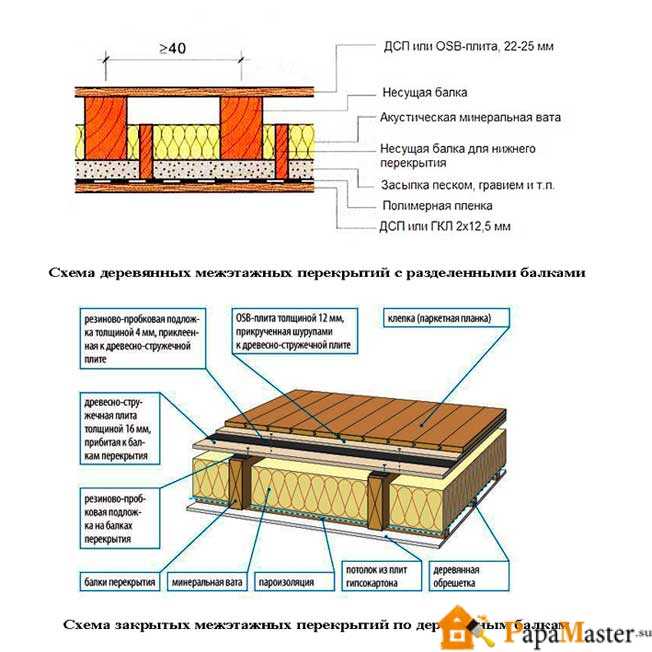

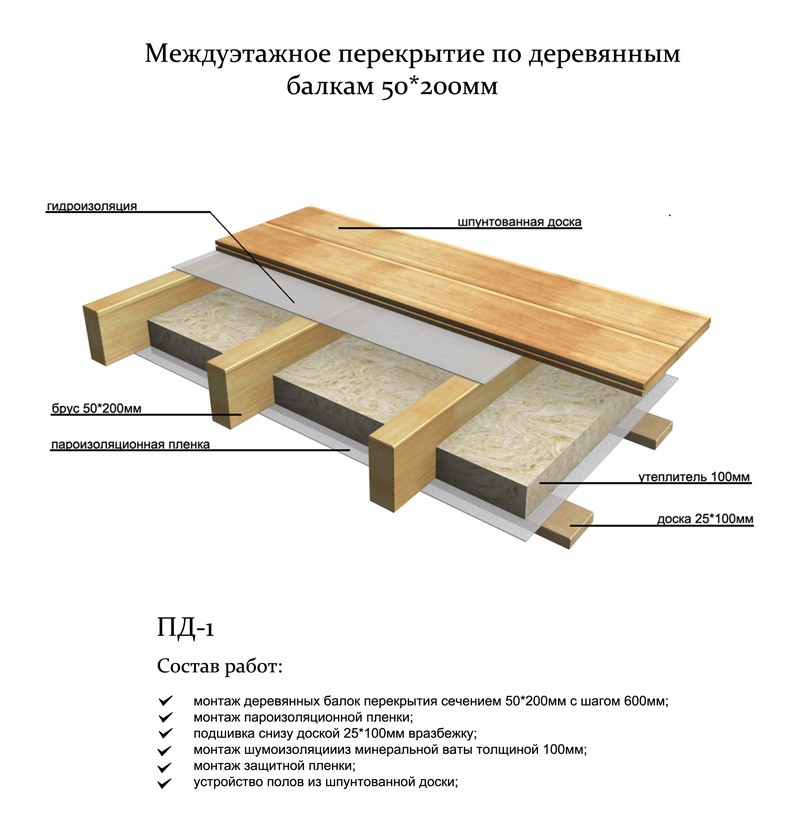

   На данный момент планирую следующий пирог (снизу-вверх):
   1. Изоспан В на степлер к фанере (для устранения пыли от минваты)
   2. Фанера 6мм
   3. Между балок утеплитель ЭКОВЕР ЛАЙТ УНИВЕРСАЛ 100мм+50мм с разносом швов
   4. Изоспан AS вплотную к утеплителю на степлер на балки
   5. Доска обрезная 25мм вплотную к Изоспану AS на гвозди на балки
   6. Фанера 10-12 мм



   Поддержание положительной температуры планируется в течение всего года. Первый этаж не будет оборудован ванной комнатой или душем, здесь будет размещаться только кухня и гостиная. Рекомендуется оставить небольшой зазор между Изоспаном AS и фанерой, так как это может увеличить срок службы всей конструкции. Однако, если утеплитель и деревянные элементы перекрытия остаются сухими, а температура на разных этажах примерно одинакова, то в принципе можно обойтись без этого зазора.



   Какие замечания и предложения могут быть по данном плану?

2. Регистрация: Сообщения:

   2.454

   Благодарности:

   Изоспан

   Живу здесь

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Дедовск

   Зазор между Изоспаном AS и фанерой желателен — дольше пирог проживёт.Но если утеплитель и деревянные конструкции перекрытия сухие, и температура на этажах будет примерно одинакова — в принципе, можно.

3. Регистрация: Сообщения:

   2

   Благодарности:

   0

   Alexander72

   Новичок

   Регистрация: Сообщения:

   Благодарности:

   0

   Адрес:

   Тюмень

   Поверх Изоспана AS я планирую доски обрезные сухие. А только потом фанера. Температура будет примерно одинаковая.

   А можно ли нижний Изоспан В крепить со стороны второго этажа под утеплитель огибая каждую лагу? А уже поверх него укладывать утеплитель?

4. Регистрация: Сообщения:

   2.454

   Благодарности:

   Изоспан

   Живу здесь

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Дедовск

   Зачем? Не проще ли просто смонтировать снизу, а утеплитель вложить между лагами?
   Мало шансов, что в этом перекрытии произойдёт конденсация влаги; но если такое случится — лаги могут пострадать.

Статус темы:

Закрыта.

• Форум
• Журнал
• Истории
• Биржа
• Академия

• Новые сообщения
• Лучшие темы

Как рассчитать балку на прогиб?

Для расчета балки на прогиб можно использовать следующие шаги:

1. Определите длину балки. Это расстояние между опорами, на которых будет установлена балка.

2. Определите нагрузку на балку. Это может быть вес материалов, которые будут находиться на балке, а также вес людей или мебели, если балка будет использоваться в качестве перекрытия.

3. Определите модуль упругости материала балки. Это значение зависит от материала, из которого сделана балка. Например, модуль упругости дерева отличается от модуля упругости стали.

4. Определите момент инерции сечения балки. Это значение зависит от формы сечения балки и ее размеров. Чем больше момент инерции, тем жестче балка.

5. Рассчитайте максимальный прогиб балки. Максимальный прогиб определяется формулой:

   δmax = (5wL^4) / (384EI),

   где w — равномерно распределенная нагрузка на балку в кг/м; L — длина балки в метрах; E — модуль упругости материала балки; I — момент инерции сечения балки в м^4.

6. Сравните максимальный прогиб балки с допустимым прогибом. Допустимый прогиб зависит от назначения балки и материала, из которого она сделана.

7. Измените размеры балки, если максимальный прогиб превышает допустимый. Изменение размеров может включать выбор другого материала для балки или увеличение ее сечения.

При расчете балки рекомендуется обратиться к специалисту, чтобы убедиться в правильности выбора материала и размеров балки.
